Инструкция по монтажу газового котла: когда самостоятельность допустима?

Две большие разницы

Упомянутые выше котлы – крайности огромного разнообразия моделей газовых водогрейных устройств. Именно они доступны для самостоятельной установки. Любой другой газовый котел отопления для монтажа требует профессиональной работы. Впрочем, нет худа без добра – специализированные фирмы берут на себя и подготовку помещения с оформлением документов. Но почему только «кончики ножниц» можно устанавливать самому?

Простая водогрейка

Простейший котел действительно очень прост: газовая горелка, теплообменник – вот и все. Достаточно подключить к нему воду, газ, вывести выхлоп в дымоход – и можно пользоваться. Если бумаги уже оформлены; иначе – неминуемый большой штраф.

Домашняя котельная

Двухконтурный котел с бойлером и полной автоматикой до того «умный», что устанавливать его так же просто, как и простейший. Автоматика важна не только для простоты: полная система с двойным термостатом и микропроцессором отслеживает температуру в доме и на улице, по заданной программе уменьшает подогрев до минимума по санитарной норме, когда дома никого нет (например, когда все на работе). Расход газа таким котлом на 30-70% меньше, чем при ручной или полуавтоматической регулировке, и экономия тем больше, чем суровее погода.

Но такая домашняя котельная имеет серьезный недостаток: если вы оказались в зоне стихийного бедствия и электроснабжение нарушено, автоматика «глохнет», а котел переходит в режим минимального обогрева помещения. Поэтому такой котел требует дополнительного расхода на гарантированное электропитание. Обеспечить его самостоятельно несложно, см. ниже.

Требования к установке газового отопительного котла в квартире

Нормы установки, подробно описаны в . Перед началом оформления документов, следует изучить поэтапный план получения технических условий и выполнения согласований. Так, можно сократить расход средств и времени, приблизительно на треть.

Какие документы нужны для установки

• Получение технических условий – в органы Газнадзора пишется заявление об установке газового котла. Если технические условия позволяют установить и обслуживать теплогенератор, выдается ТУ, являющееся фактическим согласием органа контроля на монтаж газового оборудования. Если получить разрешение на установку не удалось, все дальнейшие шаги бессмысленны.
• После получения ТУ, изготавливается проект установки и расположения газового оборудования. Выполнить проектную документацию может любая организация, имеющая соответствующую лицензию. Оптимально, чтобы всей документацией занимались представители газовой компании, так можно ускорить процесс получения проекта.
• Вызываются представители компании, обслуживающей и проверяющей состояние вентиляционных каналов и дымохода. Если состояние каналов нормальное и соответствует нормам, вызванный специалист дает разрешение на ввод котла в эксплуатацию. Если существуют нарушения и отклонения от норм, составляется акт с указаниями, что необходимо исправить.
• Со всеми полученными разрешениями и собранными документами, потребитель обращается за получением согласования проекта и установки индивидуального газового котла в отдельной квартире многоквартирного дома. В срок от 1-3 месяцев, специалисты Горгазнадзора выполняют согласование установки. Если все документы соответствуют требованиям, выдается окончательное разрешение на монтаж.
• Подается заявление в Теплосеть об отказе от теплоснабжения и ГВС.

Порядок и правила установки не изменяются и требуют неукоснительного соблюдения.

Требования к помещению для установки

• Монтаж котла допускается в нежилом помещении, огороженном дверным проемом. Поду установку не подойдет спальня, подсобка, и в большинстве случаев, .
• Установить газовый котел и счетчик лучше на кухне. Обычно, там в квартиру вводят газовый трубопровод.
• Стены помещения и потолок, облицовывают негорючими материалами. Для отделки подойдет керамическая плитка, ГВЛ плиты и штукатурка.
• Минимальные размеры котельной под установку котла с закрытой камерой сгорания, не менее 4 м². Ко всем важным узлам котла, оставляют свободный доступ для обслуживания и ремонта.

Дымоход для газового котла в многоквартирном доме

Если в многоквартирном доме планируется массовый переход на автономное отопление, осуществляется объединение дымоходов от котлов. Устанавливается вертикальная коаксиальная труба, к которой подключаются все отопительные приборы.

Для обеспечения работоспособности котла в котельной, устанавливают приточно-вытяжные устройства, с пропускной способностью не мене трехкратного воздухообмена помещения в час. Приточная вентиляция, должна быть отдельной, не соединенной с другими вентиляционными каналами в ванной комнате и туалете.

При установке газового отопительного оборудования в частном доме, газоанализатор не требуется и устанавливается по желанию потребителя. В квартире, монтаж датчика газа – это обязательное условие для ввода котла в эксплуатацию.

Индивидуальный газовый котел – плюсы и минусы

Как показывает практика, представители теплосети, крайне неохотно выдают разрешение на отказ от теплоснабжения и установку собственной системы отопления. Нежелание сотрудничать и всяческие препятствия со стороны контролирующих органов, главный минус индивидуального газового котла.

Есть еще несколько отрицательных моментов:

• Неприспособленность квартир к установке автономного газового отопления. Придется пройти несколько этапов согласований, потребуются финансовые вложения.
• Газовый котел необходимо заземлить. В качестве , нельзя использовать стояки водопровода или ноль в электросети.

Использование газового отопления базируется на специальном котле. Он может предназначаться только для обеспечения нормальной работы отопительной системы либо дополнительно для прогрева воды.

Газовый котел в квартире функционирует либо с использованием природного газа (пропан-бутан или метан), либо других смесей. Газ сравнительно недорого стоит. Котлы легко эксплуатируются и по необходимости автоматизируются.

Установка системы отопления своими руками

Монтаж котла. В общем-то, монтаж ТТ котла в доме не считается какой-то суперсложной работой. Нужно всего-навсего установить отопительный котел по уровню, делается это путем регулировки ножек котла.

Вентиляция и дымоход

Любая СО нуждается в воздухе, который, собственно, и поддерживает нормальное горение топлива в камере. Поэтому нужно в котельном помещении оборудовать хорошую вентиляцию, а также установить дымоход, чтобы выводить из топки газы и дым, которые остаются после горения дров.

• Прежде чем сделать хорошую вентиляцию, нужно внимательно ознакомиться со СНИП. Если помещение большое, то можно обойтись и пассивной вентиляцией, а если небольшое, то нужно будет устанавливать вентиляцию с кулерами, которые будут нагонять воздушные массы.
• Перед непосредственной покупкой и установкой дымохода, нужно зайти на сайт с онлайн-калькулятором для размеров дымохода. Ведь диаметр и высоту трубы следует выбирать в зависимости от расположения котла, его мощности, а также возможности вывода через потолок или стену.

Наибольшее внимание стоит уделить вопросу пожаробезопасности, проход через стену или потолок делается с применением пожаростойких материалов

Здесь также важно руководствоваться СНИП

Подключение ТТ котла

Для грамотной работы твердотопливного котла важно предусмотреть правильную подачу теплоносителя в котел. Ведь на холодную он не должен начинать работать, так как этом случае на стенках дымохода скапливается конденсат, на который отлично оседает сажа. Чтобы подобного не случалась, необходимо предусмотреть обвязку с байпасом и 3-ходовым клапаном

Чтобы подобного не случалась, необходимо предусмотреть обвязку с байпасом и 3-ходовым клапаном.

• Его устанавливаются на температуру примерно в 55 градусов по Цельсию, в этом случае вода будет циркулировать по наименьшему контуру до тех пор, пока его температура не достигнет нужного уровня, затем клапан будет приоткрывать и понемногу добавлять теплоноситель из основного контура.
• Котел подключается к готовому контуру из полипропиленовых труб с радиаторами, в верхней точке ставится расширительный бачок, а в нижней циркуляционный насос (если у вас не естественная циркуляция).

Две существенные разницы

Вышеупомянутые котлы – крайности очень большого многообразия моделей газовых водонагревательных устройств. Непосредственно они доступны для самостоятельной установки. Любой иной газовый водогрей теплоснабжения для установки требует профессиональной работы. Тем не менее, нет худа без добра – профильные компании берут на себя и подготовку помещения с оформлением документов. Но почему только «концы ножниц» можно ставить самому?

Примитивная водогрейка

Самый простой котел на самом деле наиболее прост: атмосферная горелка, трубный змеевик – теперь можно сказать все. Необходимо только подключить к нему воду, газ, вывести выброс в дымоотвод – и можно пользоваться. Если бумаги уже оформлены; иначе – неминуемый большой штраф.

Домашняя котельная установка

Двухконтурник с водонагревателем электрическим накопительным и полной автоматикой до того «умный», что ставить его также просто, как и самый простой. Автоматика важна не только для простоты: полная система с двойным терморегулятором и процессором отслеживает температуру в доме и на улице, по заданной программе делает меньше разогрев на минимум по норме санитарии, когда дома нет никого (к примеру, когда все на работе). Расход газа подобным котлом на 30-70% меньше, чем при ручной или полуавтоматической регулировке, и экономия тем больше, чем жёстче погода.

Однако данная домашняя котельная установка имеет большой недостаток: если вы оказались в зоне стихийного бедствия и электрическое снабжение нарушено, автоматика «глохнет», а котел переходит в режим очень маленького обогревания помещения. Благодаря этому такой котел требует добавочного расхода на гарантированное электрическое питание. Обеспечить его своими силами очень просто, см. ниже.

Подготовительный этап

Подготовка к монтажу газовой котельной в частном доме включает важные шаги по ее проектированию и согласованию установки в соответствующих организациях. На данном этапе выбирается или строится помещение для размещения котла, а также подбирается нужный тип оборудования.

Важно правильно оценить требуемое потребление газа. Данное топливо достаточно доступно во многих регионах страны, но дополнительный его отбор из централизованной сети должен требует разрешительных документов. Важный подготовительный шаг – выбор типа оборудования

Газовые котлы имеют 2 основные разновидности:

Важный подготовительный шаг – выбор типа оборудования. Газовые котлы имеют 2 основные разновидности:

1. Одноконтурный тип. Он предназначен только для отопления и имеет более простую конструкцию.
2. Двухконтурный котел может одновременно отапливать дом и обеспечивать горячее водоснабжение.

Котлы различаются также по способу их установки. Выделяются настенные и напольные варианты. Каждый из них имеет свои плюсы и минусы, что учитывается при выборе оборудования.

Выбор устройства по мощности зависит от размеров дома (смотрите: типы частных домов). При этом учитывается климатический коэффициент (Кк). Он составляет для центральных районов (в т.ч. Москва) – 1,2-1,4; южные области – 0,8-0,9; север страны – 1,4-2. Оценочный расчет проводится по формуле КкхS/10. Например, для дома в Московской области площадью 120 м² желательно выбрать котел мощностью 120х1,2/10, т.е. 14-15 кВт.

Документация нормативного характера

Основным документом, регламентирующим установку газового оборудования в частном доме, является СНиП 42.01-2002 «Газораспределительные системы». В нем прописаны наиболее важные нормы и правила.

Кроме того, не лишним будет ознакомиться с требованиями и рекомендациями в части отопительных и вентиляционных систем (СНиП 41.01-2003), порядка обеспечения газоснабжения (СНиП 2 04.08-87). Полезную информацию можно почерпнуть из СНиП 31.01-2003 о порядке установки газового оборудования в жилых зданиях.

Советуем почитать: Автономная газификация частного дома

Согласование установки

Для того, чтобы на законном основании начать установку газового котла, необходимо подготовить и согласовать определенные документы. Прежде всего, следует уточнить вообще возможность отбора газа в нужном объеме. Для этого заключается договор (контракт) о поставке природного газа физическому лицу (индивидуальному застройщику).

Важнейшим документов для подключения являются Технические условия. Они выдаются в соответствующей территориальной газовой службе. Для получения документа необходимо обратиться с заявление в такую организацию, указав цель дополнительного газоснабжения и планируемый объем потребления газа. Оформление ТУ осуществляется в течение 8-12 дней.

Важно! В выданном документе четко прописываются особенности монтажа установки, с момента выдачи он считается официальным разрешением на начало работ.

Разработка проекта

Технические условия фиксируют только условия установки газового котла, но для начала монтажа оборудования необходимо пройти следующую стадию – разработка и согласование проектной документации.

По сути, необходим проект «Газоснабжение», четко определяющий схему установки самого котла и подведения газа к точке его отбора от центральной магистрали.

Он разрабатывается специализированными организациями, имеющими соответствующую лицензию. Документ обязательно должен пройти согласование с государственной организацией, на которую возложены контролирующие полномочия (обычно Райгаз или Облгаз).

Для согласования к проекту прикладываются следующие документы:

1. Технический паспорт на оборудование.
2. Инструкция по эксплуатации газового котла.
3. Санитарный сертификат и сертификат технического соответствия.
4. Экспертное заключение на соответствие оборудования техническим требованиям.

Все указанные документы должны предоставляться производителем оборудования. В зависимости от сложности установки согласование проекта может длиться от 6-7 дней до 2-3 месяцев. При отказе в согласовании должна выдаваться мотивировка с указанием необходимых изменений в проекте. Окончательно согласованный вариант проекта заверяется печатью.

Пошаговая инструкция по получению разрешения на установку

Стоимость установки

При обращении к специалистам по монтажу газовых котлов, многих клиентов интересует стоимость работ

Важно понимать, что в разных регионах ценовая политика может отличаться

Комплексное подключение котла с отверстием и с запуском начинается от 5000 рублей. Эту сумму запросят у вас при условии, что дополнительные работы будут отсутствовать. Если же система отопления сделана из металлических труб, то стоимость монтажа настенных газовых котлов будет выше. В районе 6000-8000 рублей.

Так же заложите 3000-4000 рублей на покупку материалов (шланг, трубы, краны, фитинги и др.)

Монтировать газовый котел могут лишь компетентные люди, имеющие допуск к такого вида работам. Даже в том случае, если котел будет установлен специалистами компании систему его работы необходимо знать. Сам по себе котел максимально безопасен в эксплуатации так как имеет множество степеней защиты.

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

• Комната должна быть хорошо проветриваемая;
• В комнате должны быть оконные проёмы;
• Площадь тем больше, чем больше мощность котла.

Документы на котел

Допустим, оборудовали вы топочную с соблюдением всех требований. Покупаем котел? Пока рано. Проверьте прежде всего, не затерялись ли прежние бумаги на газ, и извлеките их на свет божий:

1. Контракт на поставку газа, если котел отопительный. Субпотребители могут устанавливать только водогрейные котлы.
2. Все документы на газовый счетчик. Любой котел устанавливать без счетчика нельзя. Если его еще нет – ничего не поделаешь, нужно ставить и оформлять, но это другая тема.

Теперь можно покупать котел. Но, купив, устанавливать еще рано:

• В БТИ нужно внести изменения в техпаспорт дома. Для приватизированных квартир – через эксплуатирующую дом организацию. В новом плане должна быть нанесена каморка под котел, и четко обозначена: «Топочная» или «Котельная».
• Дать заявку в газовую службу на проект и ТУ. В составе требуемых документов и техпаспорт на котел, так что он должен быть уже куплен.
• Провести монтаж котла (см. след. разд), кроме газовой системы. Это можно сделать, пока газовики готовят проект, если помещение одобрено.
• Вызвать специалиста, чтобы сделал газовую обвязку.
• Дать заявку газовикам на ввод в эксплуатацию.
• Дождаться прихода инженера газовой службы, он все проверит, составит заключение о пригодности и даст разрешение на открытие запорного газового вентиля к котлу.

Подготовительный этап

Нормы установки в частном доме, в квартире и на производстве

Размещение газовых котлов регулируется СНиПами:

1. «Газораспределительные системы» (42—01-2002).
2. «Котельные установки» (II-35—76).
3. «Смежными» нормативами: об отоплении, вентиляции, технике безопасности в строительстве и т. п.

Правила разработаны для того, чтобы снизить вероятность аварийной ситуации. Возможность размещения газового котла зависит от:

• параметров самого оборудования;
• характеристик помещения.

Устройство мощностью до 60 кВт разрешается устанавливать в нежилом и непроходном помещении. Для более мощных газовых котлов требуется отдельная котельная. Для мощности от 60 до 150 понадобится отдельное помещение. А при мощности от 150 до 300 кВт котельную располагают:

• на первом этаже;
• в цокольном;
• в подвальном;
• в пристройке.

Справка. раньше применялся также СНиП «Газоснабжение» (2.04.08—87). Но сейчас норматив отменён.

Получается, что в квартире удастся установить газовый котел только до 60 кВт. В частном доме чаще всего есть возможность обустроить котельную, поэтому и мощность котла может быть выше. Как правило, мощности до 150 кВт будет достаточно. Более производительные устройства требуются на производстве. Здесь требования к надёжности будут выше.

По типу размещения газовые котлы делятся на:

• настенные;
• напольные.

Напольные газовые котлы обязательно ставить в отдельном помещении. Для квартиры подойдёт только настенный вариант газового котла.

Фото 1. Настенный газовый котел, установленный на кухне. Устройство скрыто в специальном шкафчике.

Параметры помещения, пригодного для размещения:

1. Высота потолка от 2,5 метров и выше.
2. Общие размеры — от 15 кубических метров.
3. Окно. Для прибора до 60 кВт достаточно наличия окна с форточкой. Для более мощных требуется площадь остекления не меньше, чем 0,03 кв. м на кубометр площади.
4. Вытяжка, обеспечивающая трёхкратный воздухообмен за час.
5. Входная дверь не меньше 80 см в ширину.
6. Отсутствие фальшпола и фальшпотолка.

Внимание! Стены и пол из горючих материалов закрываются защитным экраном толщиной не менее 3 мм

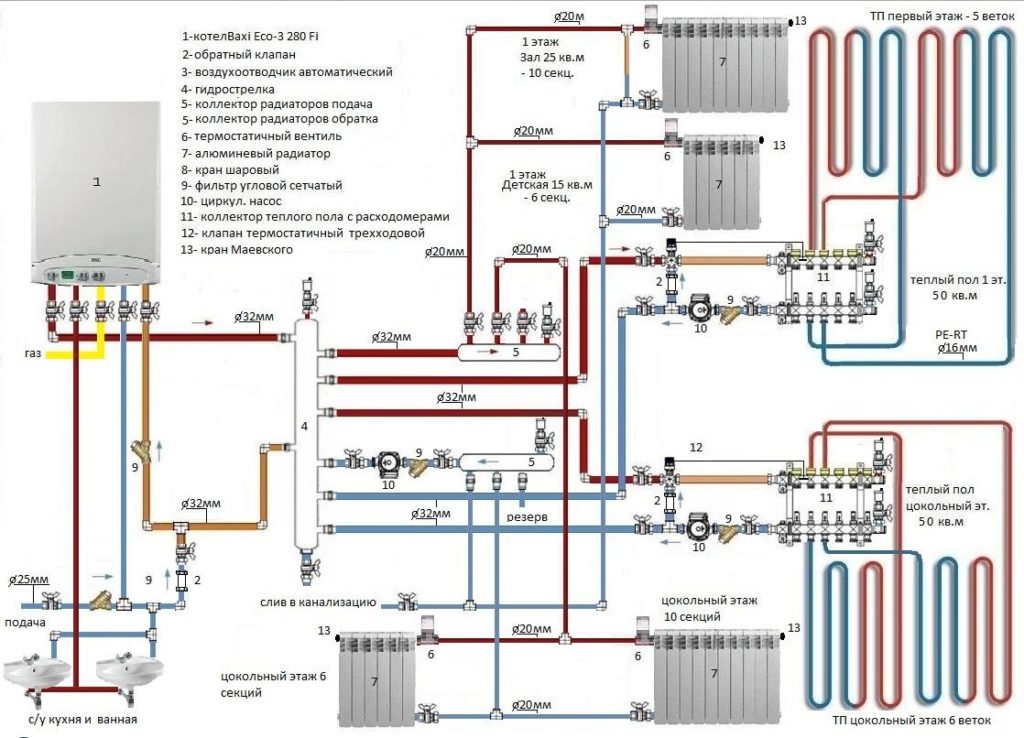

Создание теплого пола

Если вы хотите в систему отопления включить «теплый пол», тогда используйте гидрострелку. Для напольного отопления требуется низкотемпературное подключение. В верхней части гидрострелки находится горячая вода для радиаторов, в нижней — более прохладная для пола.

В обвязку включаются узлы рециркуляции: байпас и трехходовой клапан. При падении температуры клапан будет открываться для рециркуляции воды. Подробнее показано на картинке:

Во время установки соблюдайте правила и нормативы. Помните, что подключение к газопроводу проводится только специализированной службой. Чтобы облегчить вам выбор, прилагаем полезное видео:

Категория котельной по взрывопожарной и пожарной опасности

Котельная – помещение с классом функциональной пожарной опасности Ф5.1, соответственно, категорируется по СП 12.13130. В СП 89.13330 ей присваивается кат. Г, но данное положение не категорическое – расчеты проводят индивидуально.

Котельная почти всегда имеет кат. Г. В исключительных случаях, если такое показывает расчет категории, возможна одна из позиций В. Разные части постройки могут иметь иные значения (см. СП 89.13330).

Сооружения встроенного, пристроенного, крышного типа выполняют с пожаробезопасными параметрами не ниже, как у обслуживающих ими сооружений. Отдельно стоящие постройки должны полностью отвечать правилам для производственных объектов.

Другие параметры по классификации ПБ такие:

Тип	Степень огнестойкости	Класс конструктивной пожароопасности
Отдельные пристроенные, встроенные	I и II	C0
III	C0, C1
Отдельные с надежностью отпуска 2 ст.	IV	C0, C1
Крышные	III	C0

Материал для установки настенного газового котла

Установка настенного газового котла начинается еще в магазине. Конечно, это не сама установка, а подготовка к ней. При покупке или заказе настенного газового котла нужно узнать или осмотреть, комплектуется ли котел крепежными элементами. Обычно это крюки и силовые дюбеля. Если данный крепеж не входит в комплект котла, его нужно приобрести.

Стоит о производители котлов комплектуют котел, специальными установочными лекалами, по которым производится разметка и сверление отверстий для крепления котла.

Примечание: Напомню, при выборе настенного газового котла и его покупке нужно обязательно интересоваться и требовать сертификат соответствия выбранной модели котла. Без этого сертификата, легализовать (получить разрешение на подключение) будет весьма проблематично.

Правила установки газовых котлов

Установка котла

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Примечание: 8 кубов свободных – при мощности котла до 30 кВт. Для мощности от 31 до 60 кВт – 13,5 куб.м; для мощности от 61 до 200 кВт 15 куб.м. Для котлов с замкнутой камерой сгорания объем топочной не нормируется, но размеры все равно должны быть соблюдены.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

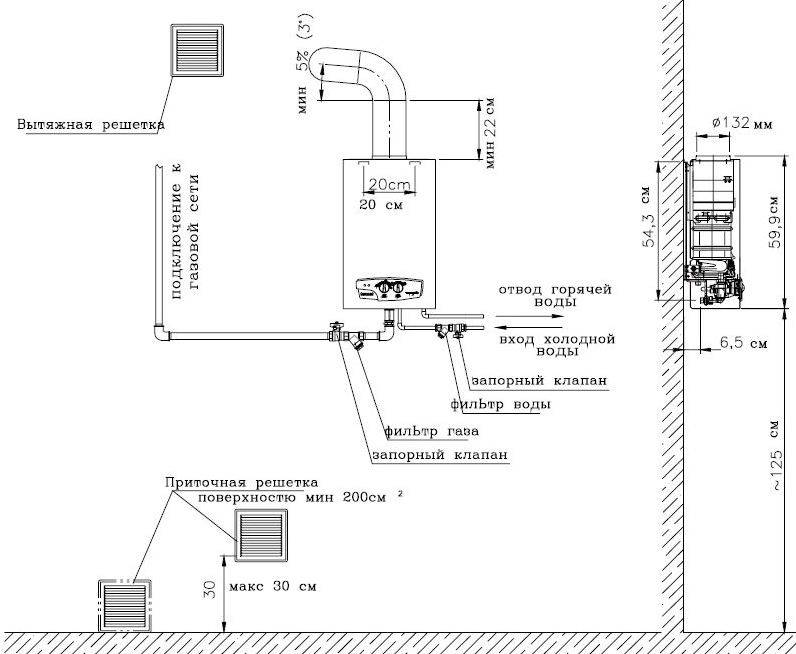

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

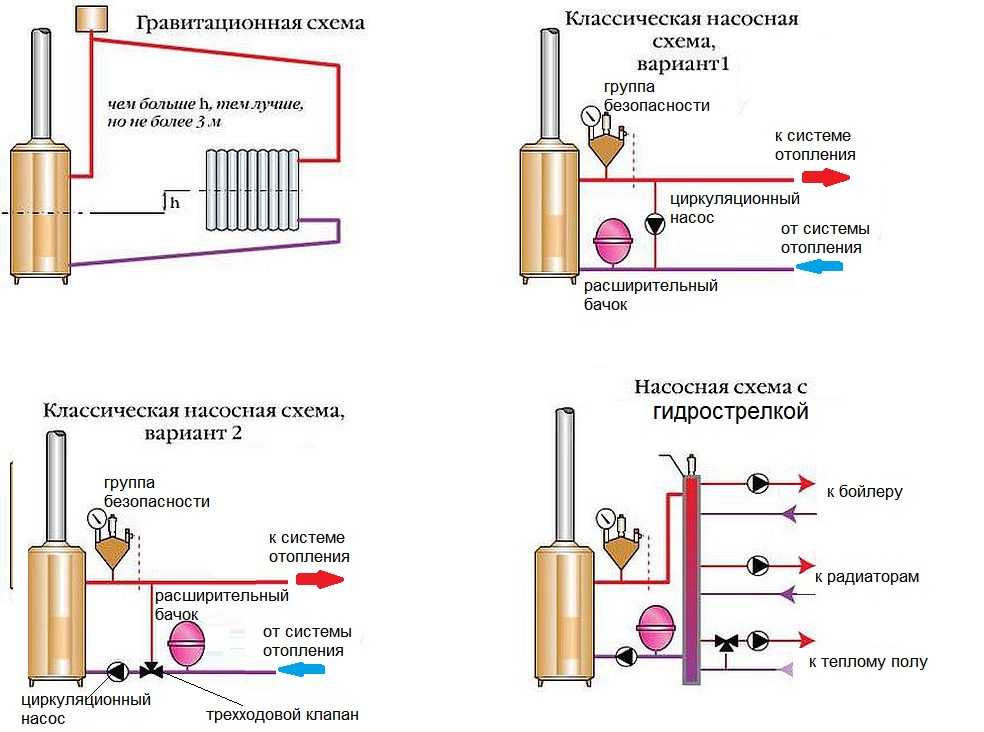

Схемы обвязки

Чтобы понять, как правильно сделать подключение, обратите внимание на тип котла. Подсоединение одноконтурного и двухконтурного агрегата будет отличаться

Самая простая обвязка не включает насос. В конструкции используются только запорные краны и фильтр. Это экономный подход в финансовом плане, но он не обеспечивает равномерное распределение теплоносителя.

Своими руками проще выполнить подключение с полипропиленом. Трубы из этого материала отличаются дешевизной и простотой установки. К тому же на их стенках не скапливается налет и накипь. Вы сможете собрать контур любой формы, соединения выполняются сгоном «американка». В качестве прокладок используется паронит.

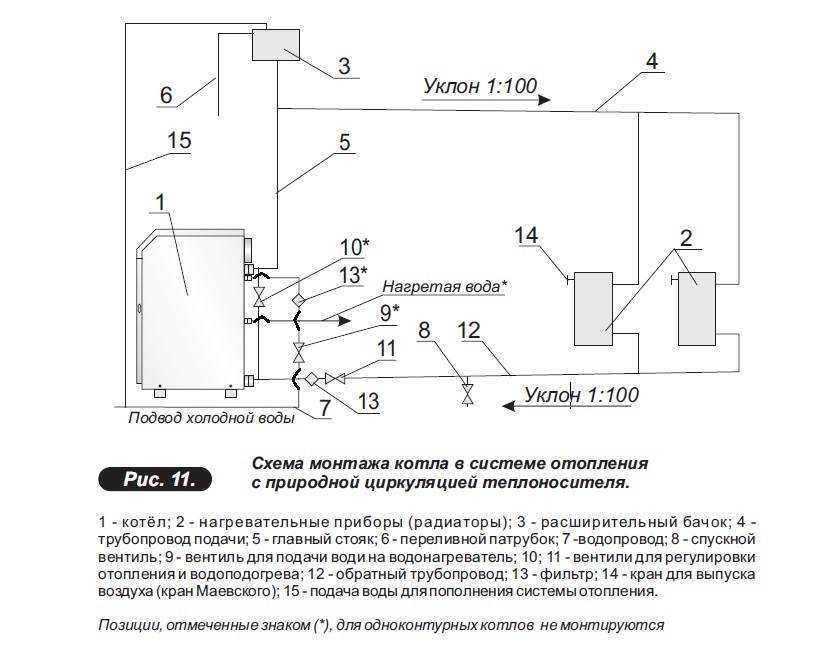

Однотрубная (простая) схема

Инструкция подойдет для одноконтурных котлов «Бош», «Вайлант», «Аристон» и других марок. Конструкция предусматривает одну трубу, которая отходит от корпуса по уровню пола. Батареи подключены последовательно, что снижает эффективность нагрева (тем более связка не включает насос).

Преимущества установки с естественной циркуляцией:

• Простой монтаж.
• Независимость нагрева от наличия электроэнергии (для работы насоса требуется подключение к сети).
• Минимальные затраты на материалы и обустройство.

На картинке ниже изображено подключение уже с насосом и принудительной циркуляцией.

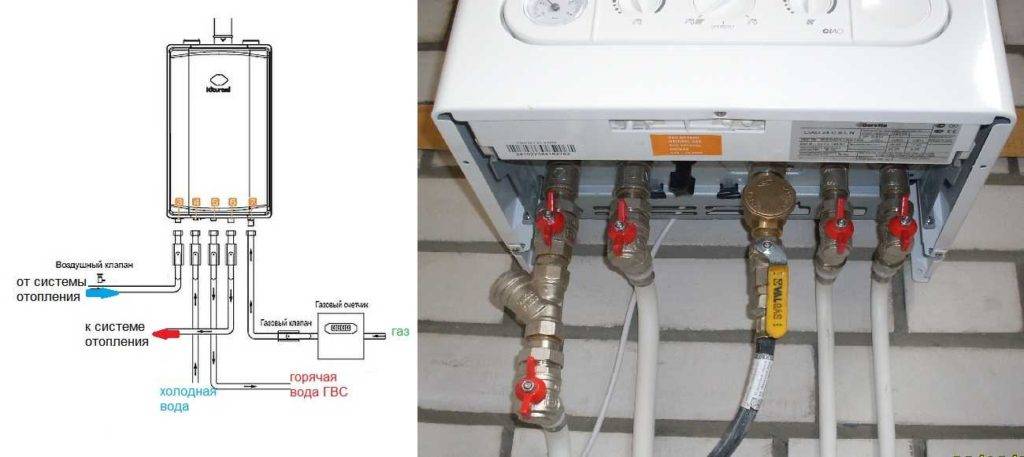

Двухтрубная установка

Как обвязать двухконтурный котел? Он включает подающую линию, которая уходит вверх (стояк) и поворачивает под потолком. Это основная труба, от которой расходится развилка отдельно на каждый радиатор. Отводящая труба располагается у линии пола. Каждая батарея подключена к ней патрубком. Именно такая организация позволяет равномерно распределять теплоноситель, а значит, эффективно отапливать помещение.

В одноэтажных домах можно обустроить систему нагрева с естественной циркуляцией. Но в многоэтажных используется только вариант с насосом. Что понадобится при установке:

• насос (обычно идет в комплекте с котлом);
• распределительный клапан;
• мембранный бак;
• запорная арматура;
• фильтры;
• обратный клапан;
• переходники, тройник.

Особенности обвязки напольного котла

Такие модели как «Будерус», «Бакси» (Baxi), «Лемакс», способны отопить большие площади. Однако для их установки и подключения требуется больше места. Вот какие сложности отмечают пользователи:

• Дорогие комплектующие.
• Сложные схемы рассчитаны на специалистов.
• Дорогое обслуживание.

Обвязка кажется сложнее, потому что напольные агрегаты не включают группу безопасности. Поэтому пользователю приходится самостоятельно монтировать насос циркуляции, расширительный бак.

На картинке ниже представлены схемы. Условно они делятся на две группы:

• С перемычкой. В этом месте монтируется насос. Термодатчик находится снаружи (картинка вверху справа).
• С трехходовым клапаном (картинка снизу слева).

Для чего нужна перемычка? В больших контурах низкая температура теплоносителя на обратке приводит к выделению конденсата. С помощью перемычки в холодный трубопровод подмешивается вода из теплого трубопровода, тогда температура стабилизируется. Видео поможет в установке:

Настенная техника

Для обвязки настенного агрегата «Протерм Пантера» в частном доме можно использовать такую схему:

При обвязке используются шаровые вентили и полимерные трубы. Фильтр с обеих сторон оснащен кранами. Так можно перекрыть воду только в этой точке и прочистить фильтр от засора.

Также можно использовать самый простой вариант, как мы описывали выше.

Особенности установки котлов в многоквартирных домах

Для создания автономной системы обогрева необходима установка газового котла в многоквартирном доме требования к ней практически те же. Для автономных систем многоквартирных домов выбираются турбированные котлы с закрытой камерой сгорания. Ссылки на СНиП, в котором запрещены установки котелен в многоэтажных домах, не выдерживают критики.

СНиП разрабатывался еще в прошлом веке. При соблюдении соответствующих технических требований к помещениям для установки современного газового оборудования, котлы для автономного отопления можно установить. Ведь современные изолированные камеры сгорания котлов обеспечивают безопасность и комфорт в жилище.

Если получено разрешение на создание автономной отопительной системы в многоквартирном доме, то самым рациональным решением будет установка двухконтурного газового котла в квартире для обеспечения горячей водой. Квартира была подключена к центральному отоплению, значит, при монтаже отдельного отопления нужно будет отключиться от нее и смонтировать замкнутую автономную систему. Это значит, что нужно будет установить радиаторы отопления, соединить их трубопроводами, которые подвести к установленному котлу.

Перед тем, как подключить контур к котлу необходимо, причем в обязательном порядке, произвести опрессовку системы воздухом или давлением жидкости. Для новой системы давление должно превышать рабочее в 2 раза. В принципе подключение газового котла к системе отопления схема при этом не имеет значения, осуществляется после проведения испытаний, а вот подключение к газовой магистрали и запуск котла могут осуществить только работники газовых служб имеющих лицензию.

Первое время, после запуска автономного отопления, нужно проследить и убедиться, что котел и его автоматика работает правильно. При наборе заданной температуры теплоносителя котел должен автоматически отключаться. Если же это не произошло, то спрашивать, почему газовый котел не отключается, не имеет смысла. Возникла серьезная неисправность. Либо вышел из строя блок управления, либо неисправен датчик. В таком случае нужно вызвать специалистов, которые имеют право на ремонт газовых котлов.
