Установка газового котла в частном доме: требования и нормативы монтажа

Требования к установке

Каким же должно быть помещение, в котором можно установить газовый котёл:

Площадь – от 4 м2, объём – от 8 м3.
Потолок – от 2,2 (для приборов с мощностью меньше 30 кВт, если больше – то и потолок от 2,5 м).
Дверь – 80 см. и более в ширину.
Окно – на каждые 10 м3 объёма помещения, должно быть 0,3 м2 оконного отверстия. Форточка – обязательна.
Для двухконтурных моделей должна быть проведена труба с холодной водой.

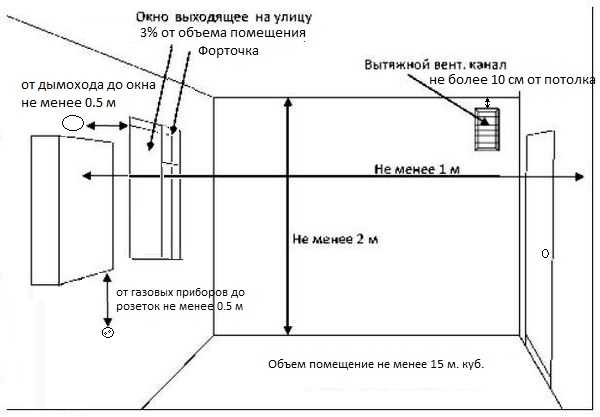

Требования к помещению для установки газового котла

Если квартира не приватизирована, Вам не удастся оформить на бумаге перепланировку (а выделение на плане помещения под котельную – это и есть перепланировка). Такие изменения может вносить только владелец жилья.

Подготовительный этап

Какая должна быть вентиляция в котельной?

Вентиляция — это один из главных моментов, который всегда смотрят газовщики, чтобы дать Вам разрешение на газ. Максимальное количество споров было именно о вентиляции в котельной.

Помимо дымохода, в любой котельной обязательно нужна вытяжная шахта на кровлю и приточное отверстие в двери или стене.

Я подчеркну, вытяжной канал должен проходить на кровлю, а не просто отверстие на улицу. Нужен именно вытяжной канал до кровли. Расположить его можно рядом с дымоходом. Устанавливать вентиляторы на него запрещено. Вытяжной канал должен работать на естественной тяге. Размер канала и приточной решетки я рассмотрю ниже.

Воздухообмен в котельной частного дома

Если котел размещен в помещении кухни воздухообмен должен быть не менее однократного в час, но с учетом 100 м3/ч воздуха на работу газовой плиты. Если котел расположен в отдельном помещении котельной, тогда трехкратный воздухообмен с учетом приточного воздуха на горение газа в котле.

Например, если помещение котельной 12 м2, а высота 3 метра, тогда требуется (12×3х3) 108 м3/ч воздуха.

Если котел размещен в кухне 45 м2, высотой 2,8 метров, тогда (45х2,8х1)+100. Итого 226 м3/ч.

Размер вытяжного канала в нормативах Вы нигде не найдете, поэтому можете пользоваться моей таблицей. Если Вам потребуются комментарии от меня – обращайтесь на почту или WhatsApp:

Площадь дома (м2)	Мощность котла (кВт)	Размер вытяжного канала в котельной
До 250	менее 40 кВт	200х100 / Ø 160
250 — 450	40-60 кВт	250х150 / Ø 200
450 — 650	60-80 кВт	250х200 / Ø 250
650 — 850	80- 100 кВт	300х200 / Ø 280

Как Вы видите из таблицы, вытяжных каналов в кирпиче 120х120, которые часто оставляют строители недостаточно для вентиляции котельной. Вытяжной вентилятор ставить в шахту запрещено.

Приток воздуха в котельную

Приточное отверстие размещается в нижней части двери или в стене. Необязательно делать приток воздуха с улицы. Достаточно сделать отверстие в коридор.

Вы можете заказать противопожарную дверь с уже готовым отверстием. Размер приточного отверстия зависит от площади котельной, мощности и типа котла. Приток воздуха с современными котлами с закрытой камерой сгорания мы учитываем только в трехкратном объеме. Приток воздуха с напольными котлами ̶ трехкратный обмен + воздух для горения.

Для любой котельной с современным котлом подойдет отверстие 400х150 (108 м3/ч) с двух сторон закрытое решеткой. Если у Вас напольный атмосферный котел, пользуйтесь таблицей:

Площадь дома (м2)	Мощность котла (до кВт)	Объем воздуха и размер приточного отверстия ДхВ,мм.Котел напольный атмосферный
До 250	менее 40 кВт	160 м3/ч (400х150)
250 — 450	40-60 кВт	190 м3/ч (500х150)
450 — 650	60-80 кВт	210 м3/ч (400х200)
650 — 850	80- 100 кВт	240 м3/ч (500х200)

Если вы не знаете, какой будет котел – принимайте объем воздуха и размер приточного отверстия по таблице в зависимости от размера дома

На мощность котла можете не обращать внимание

Как смонтировать вентиляцию и дымоход

Система отвода продуктов сгорания газа и вентиляции устанавливается со строгим соблюдением правил по технике безопасности и монтажных работ. В противном случае это может привести к выходу из стоя оборудования, даже к взрывоопасным ситуациям. Вентиляция и каналы дымохода должны быть разделены – это главное требование в монтаже.

Основными параметрами естественного вентилирования считаются:

Для доступа в помещение свежего потока воздуха нужно организовать приточную вентиляцию. Для этого следует сделать входное окно в стене снизу, размером 1/30 части от общей площади комнаты, где установлено оборудование.
Вентиляционные каналы нужно держать постоянно открытыми для циркуляции воздушных потоков.
Нагреватель установить поближе к трубе дымохода.
Вытяжное отверстие должно соответствовать сечению входных патрубков нагревателя.
Что касается поворотов и изгибов, то их по количеству не должно быть больше 3 штук.
Материал изготовления тубы для дымохода – углекислая листовая сталь или нержавейка.

Дымоход, проходящий черед стенку, должен оснащаться двумя каналами:

основным, для установки дымоходной трубы;
ревизионным для технологической чистки, его располагают ниже основного на расстоянии 25 см.

Чтобы обеспечить безопасную работу газовому котлу, должны создаваться благоприятные условия для поддержки тяги. А для этого нужно правильно рассчитывать общую высоту дымохода, ее расположение, чтобы оголовок не смог попасть в зону ветрового подпора. А как правильно установить дымоход на газовый котел, можно узнать из паспорта на оборудование. Его производитель обязательно предоставляет покупателю вместе с товаром.

Для монтажа дымоходной трубы, при отсутствии инструкции к монтажу, существуют нормативы, регламентируемые СНиП:

Над плоской кровлей без конька дымоходная труба должна быть поднята на 500 мм над уровнем крыши или парапета, если он имеется по периметру.
Если трубу монтируют через скат, то расстояние от конька должно быть 1500 мм, оголовок дымохода поднимается на 500 мм от уровня конька.
Если дымоход выходит через крышу скатного типа, то расстояние относительно горизонтали должно составлять 1500-3000 от уровня конька, оголовок поднимется на высоту, не меньше вершины конька.
Если дымоходная труба проходит сквозь кровлю скатного типа с расстоянием от конька, большим 3000 мм, то выходное отверстие следует делать на условно проведенной линии от его вершины под углом 10 градусов.

Разновидности газового отопительного оборудования

Современная промышленность производит достаточно большое разнообразие видов оборудования для оснащения газовой котельной или для установки в любом другом нежилом помещении, что позволяет пользователям таких устройств оптимально подбирать их в полном соответствии со своими требованиями и финансовыми возможностями. Так, в зависимости от целого ряда параметров, котлы могут быть:

одноконтурного или двухконтурного типа;
с камерой сгорания закрытого или открытого типа;
оснащенными различными системами розжига;
с бойлером для нагрева воды наружного или внутреннего типа;
устанавливаемыми на полу или монтируемыми на стене помещения.

Кроме этого, естественно, отопительные приборы для кухни различаются и по своей мощности.

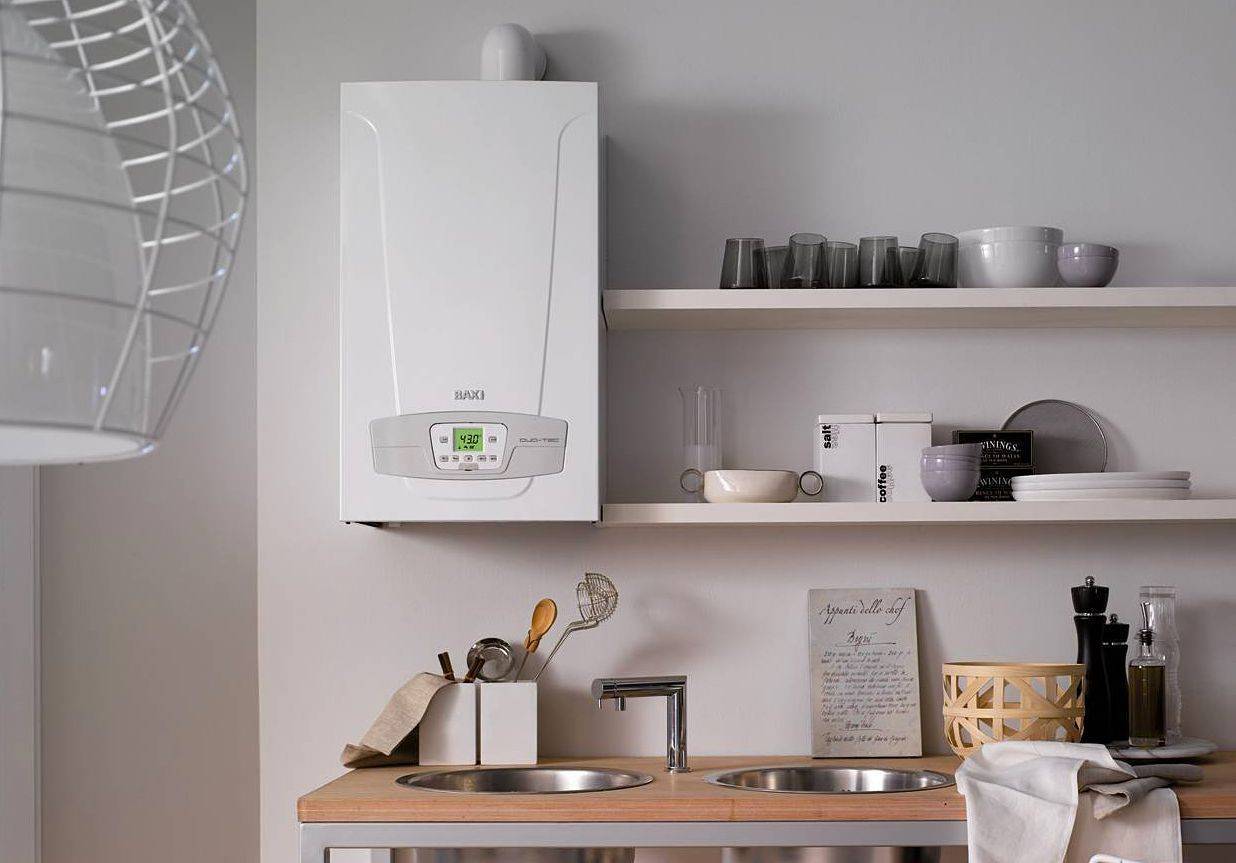

В большой кухне можно разместить и напольный газовый котел, если требуется отапливать помещения значительной площади

Различия одно- и двухконтурных газовых котлов

Одноконтурные и двухконтурные котлы для кухни различаются не только количеством контуров в своей конструкции, но и функциональными возможностями. Так, технику одноконтурного типа можно использовать только для отопления, а двухконтурный газовый котел еще и для того, чтобы нагревать воду для бытовых и хозяйственных нужд. Между тем, если оснастить одноконтурный котел внешним бойлером, то и его можно использовать для нагрева воды для нужд горячего водоснабжения на кухне.

Котел с одним теплообменником будет использоваться только для отопления, а оборудование с двумя контурами дополнительно решит проблему горячего водоснабжения

Настенный двухконтурный котел – это мини-котельная размерами чуть больше обычной газовой колонки

Газовые котлы с закрытыми и открытыми камерами сгорания

Воздух в котлы с открытой камерой сгорания поступает непосредственно из кухни, а отработанные газы естественным путем улетучиваются через дымоход. Установка котла данного типа на кухне – не лучший вариант, так как при его работе на кухне уменьшается количество воздуха, что особенно критично, если объем помещения небольшой. Несколько по иному принципу работают котлы с закрытой камерой сгорания, воздух в которые подается с улицы по специальному дымоходу коаксильного типа и по нему же отводятся образовавшиеся в процессе горения газы. Местом установки котла с закрытой камерой сгорания могут быть даже кухни небольшого размера (6–8 м2), где допускается выполнять их монтаж внутри мебельных шкафов кухни.

Устройство котлов с различными типами камеры сгорания

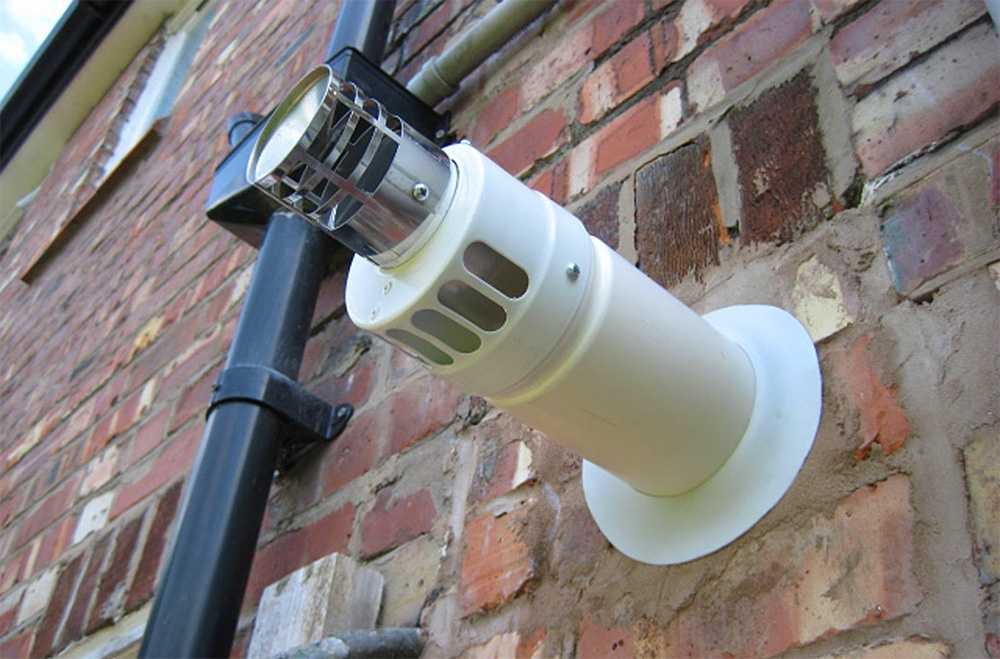

Так выглядит коаксиальный дымоход со стороны улицы

Различия газовых котлов по типу розжига

На отопительных приборах, в зависимости от модели, могут устанавливаться автоматические и ручные системы розжига. В устройствах первого типа горелка автоматически включается в тот момент, когда в нее начинает поступать газ, а при использовании типа с ручным розжигом, соответственно, осуществлять такой процесс придется самостоятельно, используя спички или зажигалку.

Автоматика газового котла бывает энергонезависимая (механическая) и энергозависимая (электронная). В бюджетных моделях чаще используется первый тип

Газовые котлы с внешними и встроенными бойлерами

Естественно, что намного удобнее, когда вместе с газовым котлом используется и бойлер, в котором нагревается вода, предназначенная для удовлетворения бытовых и хозяйственных нужд. Такие бойлеры для кухни, как уже говорилось выше, могут быть внешними и встроенными в сам котел. Приборы со встроенными бойлерами отличают компактные размеры, такие варианты являются более простыми в монтаже, но объем бака, который в них встроен, достаточно небольшой. Практически любым может быть объем бака у котлов с внешним бойлером, но такие приборы, что следует учитывать при их выборе, занимают больше места, а для того, чтобы выполнить их монтаж, необходимо будет обустроить дополнительные коммуникации.

Устройство газового котла со встроенным бойлером

Размещение внешнего бойлера потребует больше места на кухне

Требования к установке настенного котла с закрытой камерой сгорания

Существует несколько видов настенных отопительных котлов. Прежде чем отдать предпочтение одному из них, нужно скрупулезно проработать характеристики. Мощность этих установок как правило не превышает 42 кВт. В их устройство входит газовая горелка (газ попадает в камеру и сгорает), теплообменник или теплоноситель, расширительный бак ( в него стекает излишек воды, полученной при нагреве), насос для циркуляции, вентилятор и система безопасности ( она срабатывает при сбоях в системе, а также оповещает о неполадках). Требования и правила к установке отопительных котлов газового направлении в помещении я так же регламентируются СНиП, но имеется ряд отличительных правил, которые нужно учитывать.

Стена или несущая конструкция, на которую будет крепится прибор, должна соответствовать весу котла и выдержать его.
Если стена покрыта декоративной отделкой, то между ей и котлом устанавливается толщиной 3 миллиметра прокладка из огнеупорного материала.
Расстояние до потолка должно быть не меньше полу метра, а до пола не меньше метра.

Какой бы выбор установки газового оборудования для отопления вы не выбрали, нужно получить всю необходимую документацию, позволяющую установку в помещении. Получить договор на право подключения к газовой магистрали города. Установку в обязательном порядке предоставить газовой организации и ее специалистам. Конечно это потребует финансовых затрат, но душевное спокойствие не меряется деньгами. Безопасность жителей дома превыше всего. Однако, если вы все таки решите рискнуть и самостоятельно произвести установку котла, то для начала нужно получить соответствующее разрешение от газовой службы. Монтаж дело не из легких и требует максимальной сноровки.

Проверить наличие всех комплектующих для начала работ.
Убедится, что требования к напольным покрытиям, дверным проемам и оконным сооружения соблюдены согласно СНиП.
Произвести стабильную и горизонтальную установку прибора.
Газовый аппарат должен быть размещен вдали от электроприборов, а доступ обеспечен всесторонне.

Соблюдение всех вышеперечисленных требований и правил для установки газовых котлов в помещении обязательны и упустив хоть одно из них может случится не поправимая катастрофа. При монтаже все нужно взвесить и оценить возможности. Ведь вопрос установки отопительной системы газовым способом, должна проводится специалистами. Риск велик.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Пристройка котельных

Конечно, очень удобно иметь отдельное помещение для газового оборудования, но такая возможность есть далеко не всегда, и приходится думать, где разместить газовый котел в частном доме при таких условиях. Решением проблемы является пристройка котельной.

Стандарты в данном случае совпадают с описанными выше, но есть ряд дополнительных требований:

Котельную можно пристраивать только к цельной стене;
Расстояние между ближайшим окном или дверью должно составлять более одного метра;
Котельную можно выкладывать только с использованием негорючих материалов, которые могут продержаться не менее 0,75 часа до возгорания;
Стены самой котельной должны возводиться отдельно от главного здания – т.е. потребуется собственный фундамент и четыре новых стены.

Чтобы в обустроенную котельную можно было провести газовую магистраль, постройку нужно в обязательном порядке зарегистрировать. При отсутствии соответствующих документов представители газовой службы попросту откажут в согласовании оборудования, даже если все нормы будут соблюдены.

Как спрятать коммуникации?

Дизайн кухни с газовым котлом подразумевает не только маскировку самой колонки, но и трубки, шланга и дымохода. При ремонтных работах ни в коем случае нельзя замуровывать их в стены. Все части газового котла должны быть легкодоступными и находится под рукой. Коммуникации достаточно задекорировать в нужные тона. Прячутся в специальные короба и профили с дверцами, которые при желании легко открываются. Если кухонный интерьер делается в стиле хай-тек, то все коммуникации можно оставить открытыми и на виду. Достаточно только подкрасить некоторые в нужные цвета.

Трубы и газовый счетчик внутри кухонного модуля

Трубы на этой кухне удачно вписаны в лофт интерьер, а колонка просто закрыта декоративной панелью

Порядок и нормы подключения

Не все жители стараются выполнить монтаж колонки по правилам. Изучив мнения пользователей на форумах, мы поняли, что многие устанавливают оборудование незаконно. Ничего сложного: вызвали знакомого газовщика, подключили технику. Если на проверку пришла газовая служба — не пускаете в дом.

Если вы проживаете в газифицированном частном доме, тогда вам нужно:

Обратиться в ЖЭК за схемой газо- и водопровода, а также дымохода;
Получить акт о техническом состоянии дымохода в пожарной инспекции;
Пойти в газовую службу, взяв с собой заявление, план дома из БТИ, документы владельца здания, паспорт;
Получить проект на размещение дополнительного оборудования. Сделать это можно в любой сертифицированной газовой службе.

После этого организация посылает специалиста, чтобы тот установил газовую колонку по всем правилам.

Правила установки

Важно знать требования и нормативы СНиП

Нормами противопожарной безопасности запрещено размещение колонки в деревянном доме или на деревянной стене;
Стена для крепления выбирается из негорючих материалов: кирпича или бетона. Для защиты выполняется облицовка из базальтового картона и оцинкованного листа толщиной 1 мм;
Площадь помещения должна быть не менее 15 м³;
Высота потолков — от 2-х метров;
Высота размещения от пола — от 1 метра;
Наличие окна размером не меньше 0,5 м³;
Наличие вентиляции или вытяжки;
Напор в трубопроводе — от 0,1 Атм;
Согласно технике безопасности запрещается монтаж в ванной комнате или туалете. Повышенная влажность способствует гашению фитиля и быстрому выходу прибора из строя.

Прежде чем повесить колонку на стену, следует учесть следующие параметры:

Расстояние от корпуса до плиты — от 20 см;
На расстоянии 60 см от передней панели не должно быть мебели и прочих посторонних предметов;
Вокруг водонагревателя должно оставаться свободное пространство: по бокам — 5 см, снизу — от 15 см.

Если вы учли все рекомендации специалистов, то можете приступать к работе.

Нормы помещения для монтажа газового котла, где лучше установить устройство

К помещениям, где планируется установка газового агрегата, предъявляются жесточайшие требования.

Согласно действующим нормам, разрешается выполнять их монтаж в нежилых помещениях, снабжённых качественной вентиляцией.

Кроме наличия вентиляции, площадь помещения должна соответствовать мощности агрегата и конструкции камеры сгорания. При совместной установке котла и газовой колонки их мощности суммируются.

Важно! По существующим нормам в одном помещении разрешается установка двух газовых устройств. Установлены следующие нормы:

Установлены следующие нормы:

газовые котлы мощностью менее 30 кВт разрешается устанавливать в помещениях с объёмом минимум 7,5 м³;
котлам, имеющим мощность 30—60 кВт, требуется пространство объёмом более 13,5 м³;
для установки более производительного котельного оборудования минимальный объем от 15 м³.

Нормативы для установки прибора на кухне деревянных и других типов домов

Домовладельцам, планирующим поместить оборудование в кухне, важно знать, что для этого помещения существуют особые нормы:

Площадь больше 15 м².
Высота стен не менее 2,2 м.
Окно, открывающееся наружу, оснащённое форточкой. На 1 м³ объёма помещения должна приходиться 0,03 м² оконной площади.

Фото 1. Газовый котел, расположенный на кухне. Прибор установлен в специальный шкафчик, который закрывается решетчатой дверцей.

Если здание деревянное, то прилегающая к котлу стена укрывается огнестойким щитом. Размер щита определяется так, чтобы он внизу и по бокам выступал за пределы котла на 10 см, а сверху закрывал 80 см стены.
При выборе напольной модели под неё устанавливают основание из огнестойкого материала (кирпич, керамическая плитка), выступающее по всем сторонам котла на 10 см.
Кроме наличия вытяжной вентиляции, внизу двери предусматривается зазор для поступления свежего воздуха. С его помощью обеспечивается постоянная циркуляция воздуха.
При монтаже отопительного агрегата требуется соблюдение определённого расстояния между стеной и котлом (более 10 см).

Требования к отдельно расположенной котельной

При возведении, для размещения котельного оборудования, пристройки к основному зданию, обязательно соблюдение следующих условий:

фундамент пристройки выполняется отдельно от основного здания;
конструкция выполняется из огнестойких материалов, к внутренней отделке предъявляются такие же требования;
строительный раствор замешивается на песке;
фундамент для установки котла заливается отдельно, после окончания строительства пристройки;
основание, предназначенное для установки оборудования, выполняется выше поверхности пола на 15-20 см.

Дальнейшие требования соответствуют условиям, предъявляемым к монтажу котлов в нежилых помещениях:

вентиляционная система, обеспечивающая трёхкратную замену воздуха в течение часа;
расстояние между полом и потолком не менее 2,5 метра;
объем котельной более 15 м³, больший объем обеспечивает комфорт обслуживания всех элементов оборудования;
обязательно проводится вода, а в полу устраивается слив;
все электрические розетки, имеющиеся в помещении, заземляются;
естественное освещение;
при размещении котельной установки обеспечивается свободный подход к агрегату.

Фото 2. Котельная с двумя газовыми котлами. Приборы установлены на специальном постаменте, обеспечен доступ солнечного света.

Определённые требования предъявляются и к оборудованию, используемому при работе котла:

трубопроводы для газа применяются только металлические;
заземление прибора выполняется с помощью отдельного заземляющего контура;
без наличия газового счётчика, автоматического клапана, перекрывающего подачу газа при утечке, и газоанализатора оборудование в эксплуатацию не принимается.

Справка. Современные газовые агрегаты оснащаются защитной автоматикой различной сложности, отключающей подачу газа при неисправностях.

Где можно и где нельзя ставить газовый котел

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.
