Самостоятельная установка спутниковой антенны: крепление, подключение, юстировка

Этапы настройки тарелки на спутник

Настроить спутниковую антенну самостоятельно довольно просто. В большинстве ресиверов по умолчанию предусмотрена функция показа уровня сигнала (в списке каналов). То есть без использования дополнительного инструментария можно ориентироваться на данные показатели. Приемлемый уровень приёма — от 60% и выше.

Выполнение точной настройки же требует правильного выставления направления антенны. И именно с этим у большинства и возникают проблемы. К примеру, имеется дом. У него 4 угла и каждый из них отлично подходит под установку спутниковой антенны. Но оптимальный вариант всего один. «Зеркало» требуется выставить непосредственно на спутник. Для этой цели лучше всего подходит программа Satellite Antenna Alignment (для ПК на базе Windows, на Linux-дистрибутивах запускается из-под Wine). Она бесплатна для некоммерческого использования. С её помощью производится настройка азимута и угла места для монтажа антенны. Единственное, что потребуется, — это получить точные координаты текущего местоположения.

СОВЕТ. Узнать координаты можно с помощью любого смартфона, оборудованного GPS-модулем. Иной вариант — воспользоваться Google-картами, где достаточно лишь отметить своё местоположение.

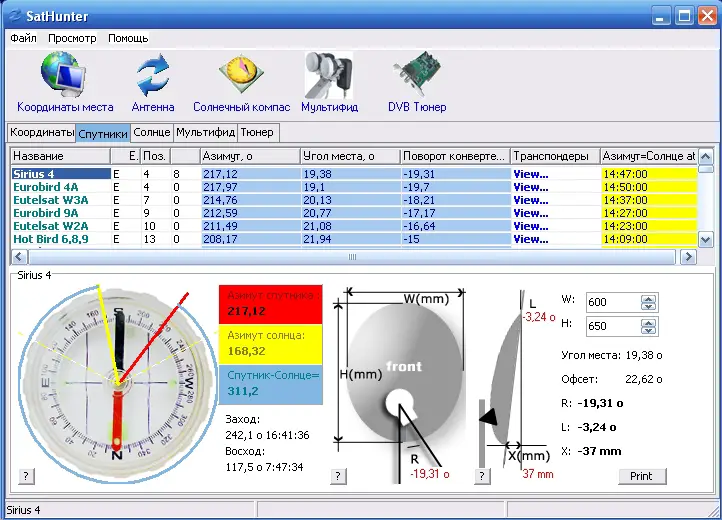

Пользоваться программой предельно просто:

• запустить exe-файл (скачанный с официального сайта);
• в поле «Site Location» ввести свои текущие координаты;
• в левой части окна отобразится перечень спутников с точными координатами по азимуту и наклону.

Там же указывается информация, куда необходимо самому направлять антенну для получения максимально доступного сигнала. Если возле спутника значение отрицательное, то это означает, что он находится за линией горизонта. То есть связь с ним в данной местности — невозможна.

Далее осуществляется настройка спутниковой антенны. Рекомендуется предварительно в программе ещё зайти во вкладку «Офсетная антенна» и указать её параметры: глубина, диаметр (эти данные имеются на её упаковке или на сертификате, выдаваемом при покупке). Если ввести верные параметры, то будет показан ещё рекомендуемый наклон «зеркала» относительно поверхности земли. Это тоже необходимо для обеспечения качественного ТВ сигнала, а главное — стабильного (без прерывания вещания в непогоду).

А вот чтобы выставить правильное направление антенны, не обязательно иметь компас. В программе можно перейти на вкладку «Азимут на солнце» — там будет указано, куда необходимо повернуть «зеркало» относительно солнца. Только нужно проверить, что часы на ПК выставлены верно.

Если «тарелка» рассчитана на 3 спутника, то там приходится раздельно регулировать положение для каждого мультифида. Само «зеркало» монтируют на условно среднее значения между всеми спутниками.

В последнюю очередь производится настройка тюнера. Антенный кабель к нему подключается во вход LNB IN (через F-коннектор). С ресивера к телевизору сигнал передаётся по любому из доступных вариантов: через AV, SCART, HDMI (рекомендованный вариант соединения). Все подключения производятся при полностью обесточенном и телевизоре, и ресивере!

И о том, как настроить тюнер спутниковой антенны для просмотра ТВ-каналов самостоятельно, единой инструкции нет. Некоторые модели ресиверов (Eurosky) поддерживают только автоматический поиск и «прошивку» готовых плейлистов. Некоторые модели автоматически обновляют эти данные через интернет (при наличии подключения Ethernet).

Регулировка углов поворота антенны и конвертера

Настройка должна начинаться с центральной головки. При этом плита должна быть выставлена ​​с небольшим возвышением над горизонтом. Затем нужно включить тюнер, выбрать спутник в центральном конвертере и начать искать сигнал с головы. Для этого просто опустите и поверните саму антенну.

Качество сигнала будет отображаться на экране телевизора в процентах. Они должны быть как можно больше — порядка 68-80%. Для этого пластину нужно медленно вращать в разные стороны. Не закрывая зеркало. Найдя идеальное место, антенну необходимо отремонтировать.

Если антенна выровнена по горизонтали и вертикали правильно, нужно приступить к настройке центрального преобразователя. Для этого его следует медленно скользить в ту или иную сторону, тем самым повышая качество сигнала на несколько процентов.

Угол поворота дополнительных головок регулируется независимо от центральной. Их направление может быть совершенно разным, в зависимости от того, где находится спутник, сигнал которого они захватывают.

Прибор для настройки спутниковой антенны

Для облегчения процесса регулировки углов поворота антенны и преобразователя можно использовать специальный прибор китайского производства. Есть несколько моделей таких устройств. Самым популярным из них является DirecTV Satfinder Find Meter LNB Dish.

В набор для спутникового телевидения входят все необходимые материалы. К ним относятся:

• Приёмник. Его по-другому называют ещё тюнер или ресивер. Это самая дорогая и важная часть оборудования. Выбирать её нужно с особой серьёзностью. Бывает двух форматов: mpeg 2 и mpeg4. Последний – лучше;
• «Тарелка» — антенна (зеркало). На неё формируется примный луч. В диаметре тарелки бывают от 0,7 до 1,2 метров. Её предназначение — формирование луча, который посылается, в фокус. Именно в фокусе и происходит прием радиосигнала. Сейчас самыми популярными являются оффсетные спутниковые антенны. Форма отражателя овальная. Они имеют смещенный фокус. Благодаря этому можно установить дополнительный (второй или третий) конвертер для приема нескольких спутников. Это хорошо для труднодоступных местностей (в балке, в низине);
• Конвертер – это то, без чего невозможным будет регистрация электромагнитных волн, которые фокусируются в одной точке. Конвертер называется ещё головкой, именно на его облучатель падает узкий пучок радиосигнала. Бывают с круговой и линейной поляризацией. Считается, что лучше приобретать универсальный конвертер с линейной поляризацией. На один спутник должен быть один конвертер. Но желательней, чтобы прием сигнала осуществлялся с нескольких спутников. Соответственно, понадобится несколько конвертеров
• Мультифиды это специальные крепления для конвертеров. Обычно в одном наборе их две штуки;
• Переключатель между конвертерами – это дисек. При использовании оффсетной спутниковой тарелки, то есть при наличии нескольких конвертеров, необходимо столько же переключателей. Потому что один тюнер может принимать радиосигнал только с одного своего конвертера;
• Коаксиальный кабель, у которого сопротивление 75 Ом, он же – телевизионный. Кабель желательно покупать с запасом примерно от трёх до пяти метров;
• И ещё на три спутника потребуется восемь штекеров для соединения (F-коннекторов);
• Чтобы установить тарелку понадобится кронштейн и дюбеля (анкера) под него.

Этапы установки

Безусловно, установка спутниковой тарелки требует определённого времени и специальной подготовки. Но после выяснения важных технических особенностей монтажа и подключения тарелки, этот процесс станет для вас легче.

Итак, алгоритм установки спутниковой антенны таков:

Распространённая ошибка:

Неправильное положение конвертера! Он должен встречать сигнал так, чтобы их ориентации совпадали, если конвертор развернут горизонтально, то мы получим ноль. Т.к. спутник висит не строго на юге (где вектор поляризации действительно вертикален), а светит на нас с юго-востока, то и его излучатель так-же завалился к востоку (для нас). Поэтому встретить электромагнитную волну мы должны с поворотом конвертора на восток (против часовой стрелки) на 21 градус.

Как настроить антенну на спутник?

Последним этапом перед тем, как вы начнёте наслаждаться отличным спутниковым телевидением, будет настройка спутниковой тарелки.

Теперь будем плавно наклонять антенну то вверх, то вниз, вправо и влево. Можно подсмотреть направление у соседа (чаще всего в сторону южного направления). В приём должен попасть нужный канал. Если это случится, появится изображение и звук. К тому же ещё засветятся шкалы. Именно по ним и нужно ориентироваться. Прокручиваем конвертер по часовой стрелке и против, чтобы усилить качество сигнала. Получаем результат, который вам понравится. Так поступаем с каждым каналом. После того, как нас удовлетворило качество одного канала, жмём exit и приступаем к другим. На infо проверяем уровень приёма сигнала.

Когда всё будет отрегулировано, затягиваем болты крепления антенны. Потом тоже самое проводим с болтами крепления конвертера. Можно после этого ещё чуть подстроить конвертер (двигая его в мультифиде).

Болты затягиваем равномерно, чтобы не исчез сигнал. Если их не докрутить, антенна может колебаться от порывов ветра, а сигнал может пропадать.

Таким образом мы установили и настроили спутниковую антенну.

В статье раскрыты вопросы сборки, настройки и регулировки антенны Триколор своими руками.

Купив антенну Триколор, каждый может осуществить самостоятельную настройку при соблюдении определенных правил.

Комплект для установки спутникового ТВ Триколор.

Для работы понадобятся:

Для закрепления основы требуется подобрать крепежные элементы. На деревянную поверхность следует закреплять при помощи сантехнических «глухарей». В остальных ситуациях подойдут анкерные болты 10х100.

Кабель, используемый для соединения антенны и телевизора, должен содержать толстую медную жилу и двойную оплетку. Длина кабеля не более 100 м. Если требуется проложить больше этой длины, то дополнительно располагаются усилители сигнала.

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее. Если ее прикрутить с другой стороны, а физически это возможно, тогда:. Если ее прикрутить с другой стороны, а физически это возможно, тогда:

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

во-первых, у вас будет плохая соосность отверстий

во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта — наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Подключение приемника

Этапы соединения кабеля и конвектора

1. Зачистить конец кабеля. Для этого надрезать внешний изолирующий материал на расстоянии примерно 15 мм от края, внутренний материал надрезать на 10 мм. После чего надрезанную изоляцию снять. Все это надо сделать очень аккуратно, чтобы не повредить экранирующую оплетку.
2. Экранирующую оплетку вместе с фольгой нужно загнуть в противоположное направление от концов, и прикрутить к F-разъему до упора.
3. За разъемом оставить конец жилы размером 2 мм.
4. Сам кабель на держателе нужно закрепить. Для этого обычно используют изоленту, скотч, либо нейлоновые хомуты.
5. Разъем нужно сделать герметичным, чтобы исключить попадание влаги внутрь. Для этого можно использовать герметик, скотч или изоленту.

На этом заканчиваются все основные наружные работы по установке антенны. Когда конструкция установлена, нужно ее настроить. Для этого требуется присоединить кабель к приемнику, после чего провести настройку ресивера.

Подключение ресивера к телевизору можно сделать двумя способами:

• при помощи высокочастотного (ВЧ) антенного кабеля;
• при помощи низкочастотного (НЧ) кабеля с разъемом.

ВЧ необходимо вставить в гнездо телевизора, которое предназначено для антенны и имеет соответствующий значок. Другим концом его нужно вставить в разъем «RF Out» на приемнике. При включении в электророзетку на экране телевизора должно появиться слово «ВООТ» и цифровое обозначение канала. При включении поиска каналов должен появиться ответ «Нет сигнала». Это значит, что устройство работает правильно.

Подключение НЧ производится почти так же. Только после появления на экране надписи «BOOT» нужно нажать на пульте на клавишу «А/V», и после этого ждать надписи «Нет сигнала». Если она появилась, значит — все работает правильно. Любая другая надпись говорит о том, что схема аппаратуры собрана неверно.

Настраиваем спутниковый сигнал

Как добиться качественного изображения?

Для поиска сигнала необходимо проделать несколько действий в настройках спутникового TB.

На ПУ ресивера нужно выбрать «Меню» => «Установка» => «ОК».

Ввести четыре нуля. В всплывающем окне снова нажать «ОК».

Выбрать графу «Установка антенны» и снова нажать «OK».

Найти две шкалы – «Качество сигнала» и «Сила сигнала». Они показывают уровень потока информации, который в данный момент принимает система. Он должен быть не менее 70%.

Если качество ниже 70%, то причинами этого могут быть либо неправильная сборка схемы, либо неправильно подобранное положение антенны. Если кабель подключен правильно, то изменять значения поступающего сигнала необходимо посредством изменения положения самой конструкции антенны.

Выполнять такие действия надо очень медленно и осторожно. Сначала сдвинуть антенну на 1-2 мм, подождать несколько секунд, чтобы не потерять сигнал. Зеркало тарелки должно быть направлено максимально вверх

При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны

Зеркало тарелки должно быть направлено максимально вверх. При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны.

Как настроить антенну «Триколор ТВ» самостоятельно – смотрите видео:

Очередность монтажа спутниковой антенны относительно угла места

Установка спутниковой антенны собственными силами: материалы для установки

1. накидные гаечные ключи на 10 (используются при собирании антенны, и еще для фиксирования тарелки по углу места);
2. рожковый ключ на 10 (применяется при собирании);
3. ключ на 13, Г-образный торцевой (применяется во время установки антенны по азимуту);
4. разводной ключ (применяется, если тарелка закрепляется на анкерные болты);
5. отвертка крестовая;
6. пассатижи (используются при обрезке коаксиального кабеля, и еще хомутов из пластика);
7. перфаратор SDS-plus (применяется когда происходит сверление отверстий для крепления в стене);
8. буры для перфоратора d=12 мм, длина ? от 120 до 180 мм;
9. удлинитель;
10. ремонтный магнитный уровень;
11. маленький телевизор с низкочастотным входом (применяется на случай, когда нет рядом сатфаиндеров Openbox SF-10, SF-20 или SF-30);
12. спутниковый ресивер;
13. изоляционная лента;
14. хомуты из ПВХ (применяют при крепеже кабеля);
15. 40 см пластиковой гофрированной трубы d=10 мм (применяется при организации защиты кабеля от перетирания на спуске с крыши);
16. винты с головкой под ключ (6 шт.) на 13 с дюбелями из пластика, длина ? 60-80 мм;
17. толстые и широкие железные шайбы d=30/50 мм – порядка 4-8 шт. (используются при выравнивании).

Собрать спутниковую тарелку можно по правилам — правила установки прилагаются к каждому изделию.

Шаг 4 — Закрепление опоры

Зафиксировать спайдерный крепеж. Подбор элементов крепления (анкеров, гаек, саморезов) должен быть построен на возможной ветровой нагрузке и материале стен, на которую выполняется установка.

Шаг 5 — Отмечаем крепление к телу опоры

Установить конвертеры в держателе в положении разъемом вниз: атмосферная влага после того как произошла установка не должна попадать вовнутрь конвертеров.

Шаг 6 — Закрепляем спайдерный крепеж к тарелке

Подсоединить провод к конвертерам применяя F-разъёмы.

Процесс установки F-разъемов

Снимают верхнюю кабельную изоляцию приблизительно на 15 мм. Главное при этом не повредить экранирующую оплетку.

Шаг 7 — Снимаем верхнюю кабельную изоляцию

Экранирующую оплетку располагают вдоль кабеля.

Шаг 8 — Располагаем вдоль кабеля экранирующую оплетку

Фольгу располагают вдоль экранирующей оплетки. Снимают слой внутренней изоляции приблизительно на 10 мм.

Шаг 9 — Снимаем слой внутренней изоляции

Разъем накручивают до конца. Центральный проводник не должен поддерживать разъем более чем на 2 мм. Если его длина превосходит 2 мм, избытки откусывают. Загерметизировать F-разъемное сочетание. В первую очередь сделать герметизацию изолентой в 2 слоя по всей длине. Сверху ленты наносят слой герметика (лучше применять силикон).

Шаг 10 — Накручиваем на провод разъем (до конца)

Закрепить провод к дуге держателя конвертера тарелки с помощью хомутов из пластика или изоленты.

Шаг 11 — Установить конвертеры в держателе в положении разъемом вниз: атмосферная влага после того как произошла установка не должна попадать вовнутрь конвертеров

Шаг 12 — Крепим конвертеры на тарелке

Шаг 13 — Вид смонтированной антенны без провода и конвертора

Антенну установить на спайдерный крепеж. Натянуть регулировочные гайки, чтобы после того как произошла установка было возможно ее переместить с маленьким усилием по горизонтали и вертикали.

Шаг 14 — Установить спайдерный крепеж на поверхность стены

Если калибровка тарелки относительно положения спутника в ваши планы не входила, можно поставить антенну с мотоподвесом, выполняющим подстройку под размещение спутника автоматично.

Шаг 15 — Подсоединить провод к конвертерам применяя F-разъёмы

Шаг 16 — Антенну установить на спайдерный крепеж. Натянуть регулировочные гайки, чтобы после того как произошла установка было возможно переместить антенну с маленьким усилием по горизонтали и вертикали. Проверяем фиксацию крепления опоры к тарелке. Около антенны нужно оставить запас кабеля длиной в 1 м, закрепив его на кронштейне Провод закрепляют к спайдерному крепежу, применяя хомуты из ПВХ или изоленту.

Шаг 17 — Установка кабеля на антенну

Как настроить антенну Триколор ТВ самостоятельно видео

Только после того, как будет выполнена установка антенны, и подключение оборудования следует переходить непосредственно к самим настройкам. Для этого нужно включить систему и подождать пока она загрузится. Дальше следует выполнить следующие действия:

• Посредством меню войти в раздел «Качество сигнала» и запустить автоматический поиск каналов.
• При этом нужно вручную поворачивать антенну, чтобы выбрать нужный диапазон вещания.
• Один человек может осуществлять поворот тарелки, а второй наблюдать за изменениями сигнала. Это существенно упрощает процесс установки.
• Далее ставим автоматический поиск каналов. Спустя некоторый промежуток времени процедура закончится, и изменения нужно сохранить. В противном случае при включении устройства нужно будет проводить данные манипуляции повторно.

Для того чтобы получить более полное представление о том, как устанавливать и настраивать антенну, смотрите видео по теме:

Заключение

В 2021 году Триколор ТВ усовершенствовал предоставляемое абонентам оборудования до такой степени, что теперь даже неопытные пользователи могут самостоятельно проводить настройки системы. Главные моменты – надежное крепление антенны, грамотно проведенная синхронизация с тюнером и телевизором и правильно подобранный азимут – угол, который измеряется по часовой стрелке и замеряется между направлением на объект и меридианом.

Как правило, данная услуга предоставляется на платной основе и не входит в стоимость обслуживания клиентов. Специально обученный сотрудник проведет монтажные работы и выполнит профессиональную настройку оборудования. Такой вариант установки будет более надежным и увеличит качество трансляции телеканалов в процессе эксплуатации.

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

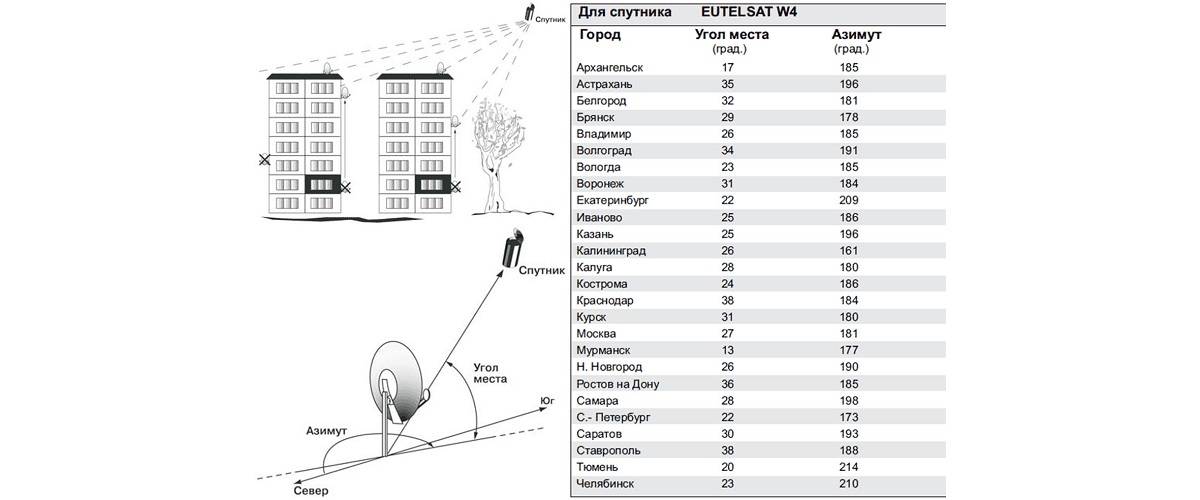

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

Обозначение	Значение
N	Северная широта
S	Южная широта
W	Западная долгота
E	Восточная долгота

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

• Задаете свои координаты
• Для расчетов выбрать высоту над уровнем моря — 0 м.
• Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней «забивать» сигнал.

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

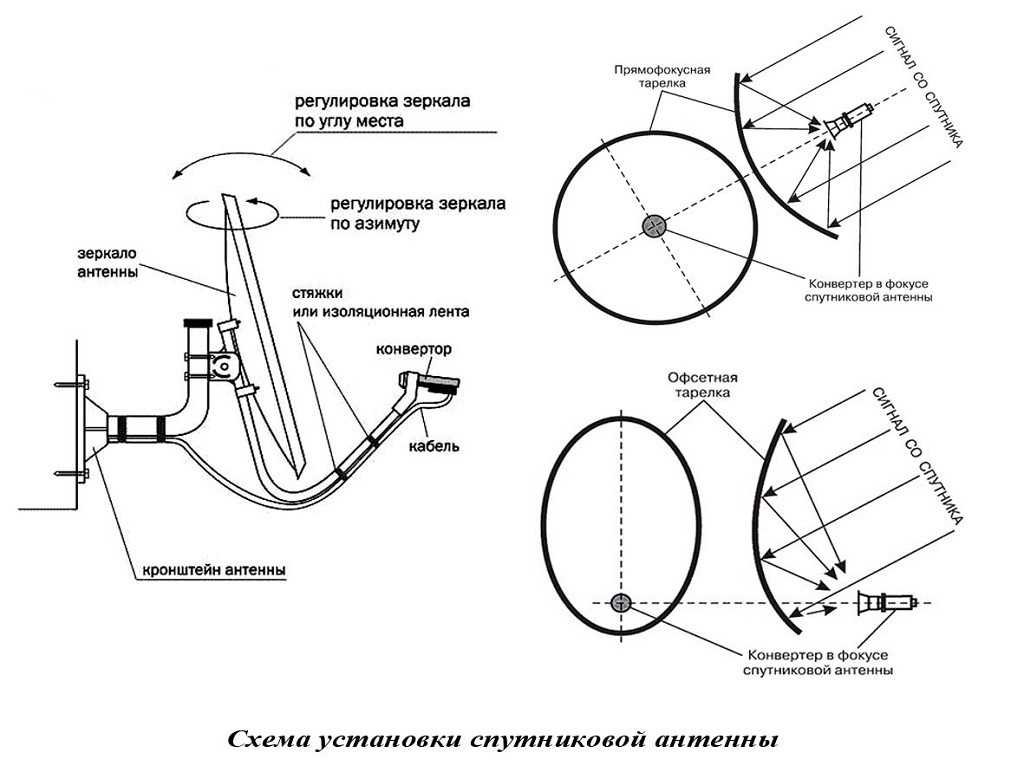

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу

Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись «Нет сигнала». Чтобы начать настройку, нажмите Меню — Настройка — Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить. Когда на телевизоре появится изображение — определите максимальный уровень сигнала и затяните гайки потуже

Когда на телевизоре появится изображение — определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет — надо еще настроить и ресивер.

Что входит в стандартный комплект оборудования Триколор

В стандартный комплект оборудования Триколор для одного телевизора входят следующие компоненты:

• смарт карта абонента спутникового телевидения;
• тарелка дефлектора антенного блока;
• блок крепления дефлектора с поворотным блоком;
• конвектор антенны;
• приемник Триколор, он же ресивер или ТВ приставка;
• инструкции по эксплуатации для используемых устройств и краткие указания по монтажу комплекта.

Схема подключения Триколор не отличается сложностью. Конвектор антенного блока соединяется коаксиальным кабелем с входным портом (разъемом) ресивера. Приемник и телевизор коммутируются между собой комплектом проводов, состав которого зависит от возможностей устройства формирования картинки. Для старых ТВ применяются аналоговые провода с разъемами RCA типа тюльпан. Современные телевизоры могут соединяться с ресивером при помощи кабеля HDMI.

Спутниковое ТВ Триколор может предлагается в варианте оборудования для двух телевизоров. В этом случае ресивер, соединенный с конвектором антенны, выступает сервером. Вторая ТВ приставка коммутируется с ним цифровым кабелем типа витая пара. Его можно приобрести в любом магазине компьютерной техники, если не хватает длины предлагаемого в комплекте провода.

Программа для определения направления спутника Триколор

Профессиональные установщики спутникового оборудования используют специальный прибор для точной настройки, который называется SatFinder. Сервис доступен в нескольких модификациях.

Механическая версия

Механический прибор. Для его применения понадобится коаксиальный кабель длиной около 18-20 см с коннекторами на концах.

Алгоритм использования следующий:

1. Отключить от конвертера провод, ведущий к ресиверу и переключить его в гнездо ТО REC.
2. В освободившийся разъем подключить короткий кабель и соединить его с SatFinder.
3. Включить устройство, дождаться, пока оно загрузится, и выставить стрелку на шкале на отметке 5.
4. Включить ресивер, дождаться загрузки.
5. Медленно поворачивать антенну. О появлении радиоволны сообщит звуковой сигнал.
6. Приступить к точным настройкам, отслеживая качество и мощность приема на экране ТВ.
7. Отключить прибор, присоединить шнур, идущий от ресивера, обратно.

Электронный вариант

Электронная версия SatFinder сегодня используется наиболее часто и очень комфортна для установщика. Аппарат действует полностью автоматически.

Схема следующая:

1. Прибор подключается в максимальной близости к телеантенне.
2. В меню настроек прибора выбрать спутник, подключение ресивера. Цифровая приставка включается автоматически через SatFinder. О том, что оборудование работает корректно, говорят два горящих индикатора.
3. Медленно двигать тарелку, дожидаясь включения максимального количества индикаторов. Улавливанию сигнала сопровождается звуками различной интенсивности. Чем громче звук, тем сильнее уровень сигнала.
4. После окончания настройки отсоединить прибор.

Определение с помощью камеры

Для самостоятельной установки спутникового оборудования разработчики предлагают мобильную версию SatFinder, которая устанавливается даже на самые простые телефоны. Нужна лишь камера и система навигации.

Приложение бесплатно для пользователя, схема понятна:

1. Войти в программу.
2. Включить камеру.
3. Активировать GPS.
4. Найти спутник.
5. Настроить телеантенну по предложенным параметрам.
