Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Установка проточного водонагревателя своими руками

Монтаж начинается с определения места. Берем уровень, карандаш и отмечаем место будущей установки.
Снимаем верхнюю крышку с водонагревателя и прикладываем к стене, уровнем
выводим горизонталь и отмечаем будущие отверстия. Используя дрель, сверлим
отверстия под дюбеля (или пробки – кому как нравится). Устанавливаем дюбеля и
шурупами крепим прибор к стене.

Обычно, в комплекте имеется необходимый крепеж, но часто
бывает, так, что сами дюбеля короткие (например, на стене толстый слой
штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести
заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Установка и подключение проточного водонагревателя к водопроводу и электросети

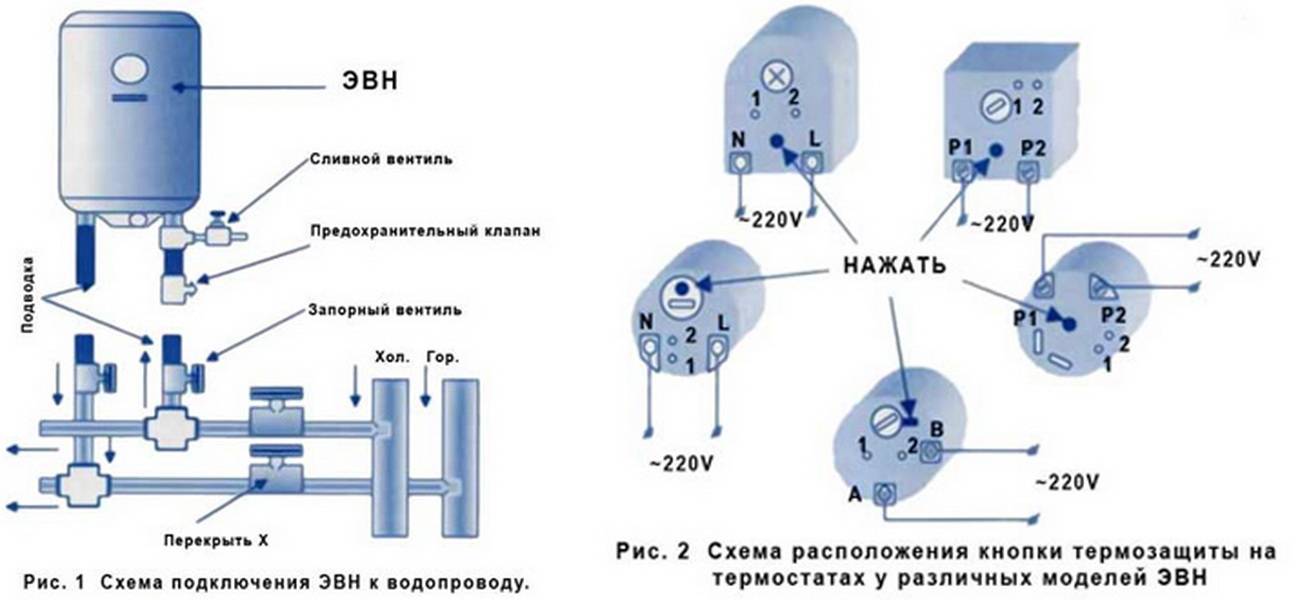

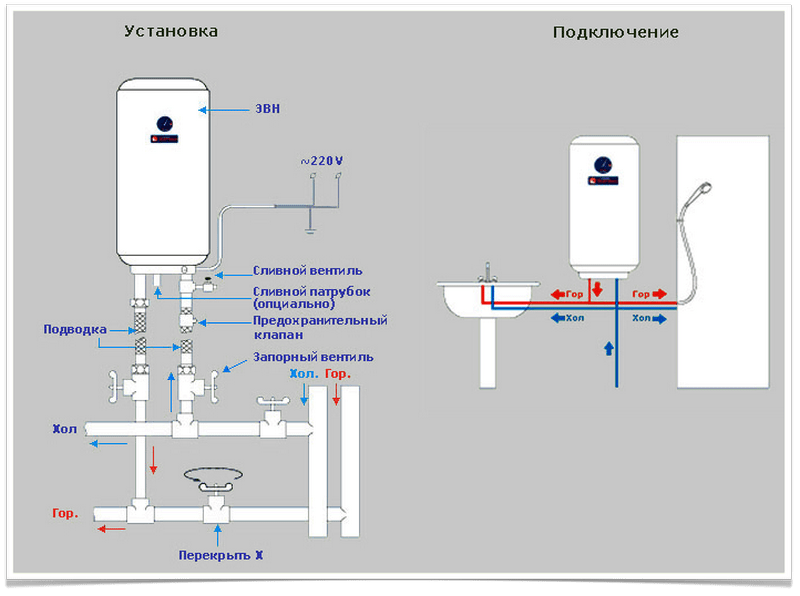

Схема установки

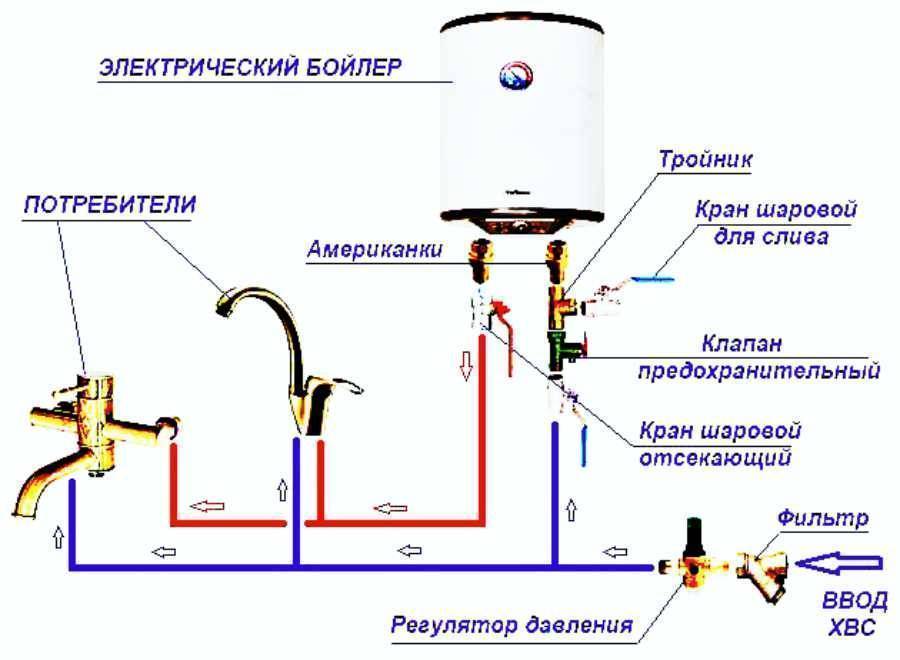

Следующим важным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам. В интернете существует масса видео уроков по этой теме. Но можно воспользоваться и данной инструкцией. На рисунке показана схема установки водонагревателя.

Подводка делается следующим образом:

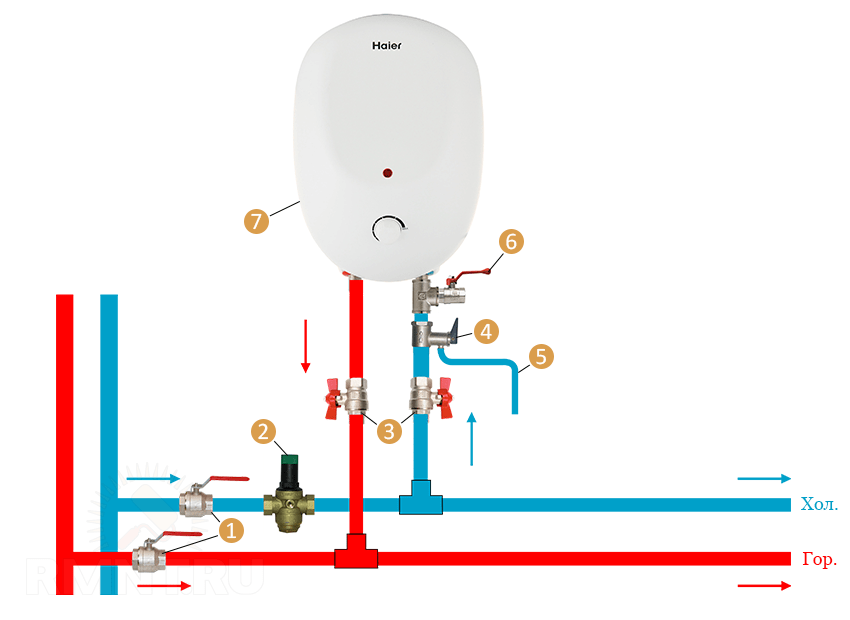

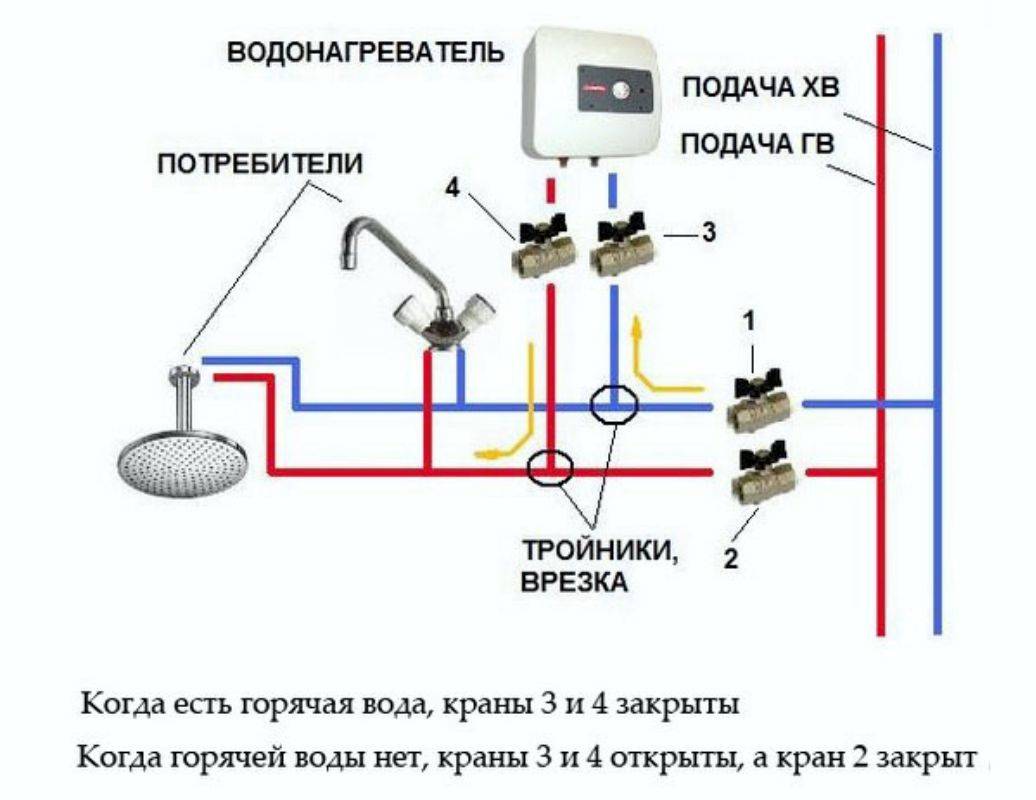

Красными стрелками показано движение горячей воды, а зелеными – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) обязательно нужно устанавливать запорные краны (4 и 5).
Вентиль (4) применяется для перекрытия подачи воды на бойлер, например, если потребуется ремонт агрегата или профилактическая очистка от накипи.
Кран под номером 5 перекрывает подачу магистрального горячего водоснабжения, если используется подогретая вода из аппарата.
Далее, продолжая установку бойлера, в трубы, идущие на квартиру, требуется врезать тройники (6 и 7), от которых пойдет разводка на аппарат.
На отводке на аппарат рекомендуется установить вентили (8 и 9). Они пригодятся при профилактическом обслуживании агрегата, чтобы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно использовать трубы из металлопластика, гибкие шланги или полипропиленовые трубы.
На подводке с холодной водой необходима установка предохранительного клапана (12). Этот элемент защищает агрегат от воздействия избыточного давления. Если в резервуаре аппарата образуется избыток давления, с помощью открывшегося предохранительного клапана вода будет сброшена в канализацию или специальную емкость через дренажную трубку (13).
Выше предохранительного клапана устанавливается еще один тройник, а к нему присоединяется вентиль (14). С помощью этого крана можно сливать воду из устройства при необходимости. Такой же тройник с вентилем рекомендуется ставить и на трубу горячей воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для быстрого слива жидкости из аппарата. В рабочем состоянии должен быть закрыт.

Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Чтобы обеспечить нормальную работу электрического водонагревателя, потребуется установка накопительной емкости для воды. Обычно ее располагают на крыше, но это не принципиально. Главное, чтобы высота накопительного бака над агрегатом была не менее 2-х метров.

Как сделать своими руками

Для тех, кто любит что-то делать своими руками или имеет техническое образование, не составит труда сделать проточный бойлер.

Простая конструкция сама по себе ремонтоспособна и производительна – все это возможно за бюджетные деньги. Самодельный проточный бойлер устанавливается путем огибания спиралью блина электрической плиты или газовой комфорки.

Для изготовления водонагревателя в домашних условиях Вам понадобятся:

Труба из меди, так как именно медь является отличным теплопроводником. Иногда используют нихромовую проволоку, сматывая ее в несколько раз.

Обратите внимание: длина трубы не влияет на количество тепла, передаваемого от источника, поэтому в данном случае не обязательно загромождать конструкцию дополнительными кольцами.

Шланг резиновый (желательно новый).
Резиновые прокладки, подходящие по диаметру к шлангу и металлические хомуты.

Для того чтобы сделать все грамотно и безопасно, необходимо ознакомиться с технической документацией электрической (газовой) плиты и определить ее потенциал.

Ход работы:

Измерьте диаметр блина электроплиты или конфорки.
Согните медную трубу в спираль по диаметру чуть больше диаметра плиты таким образом, чтобы выходы спирали выступали на 20-30 см от плиты. Нужно, чтобы спираль плотно прилегала к основанию плиты и не имела перекосов. Убедитесь, что спираль имеет ровные гладкие края.
Закрепите спираль с помощью дужек и болтов (для закрепления Вы можете использовать другую крепежную скобянку).
Подсоедините к выходам спирали резиновый шланг и зафиксируйте его металлическим хомутом.
Другой конец шланга подключите к смесителю и установите его вдоль раковины.
Включите воду и проверьте функционирование системы на наличие протечек.

Важно знать: перед тем, как выключить воду, сначала необходимо отключить нагревательный элемент. В случае, если сделать наоборот, то спираль может сгореть. Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее

Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее.

В случает перегрева спирали запрещается включать воду – это может привести к разрыву металла. Выключите газ (электричество) и дайте немного времени металлу остыть.

Все параметры можно варьировать, так как, по сути, самодельный бойлер опирается на потенциал и возможности газо- или электроплиты.

Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.

Установка и подключение проточного водонагревателя к водопроводу и электросети

Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.

Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:

будут ли в данном месте на прибор попадать брызги от душа;
насколько удобно будет включать-выключать прибор;
насколько удобно будет пользоваться душем (или краном) прибора.

Прежде чем приступать к установке надо определиться:

будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.

Установка проточного водонагревателя своими руками

Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Установка и подключение проточного водонагревателя к водопроводу и электросети

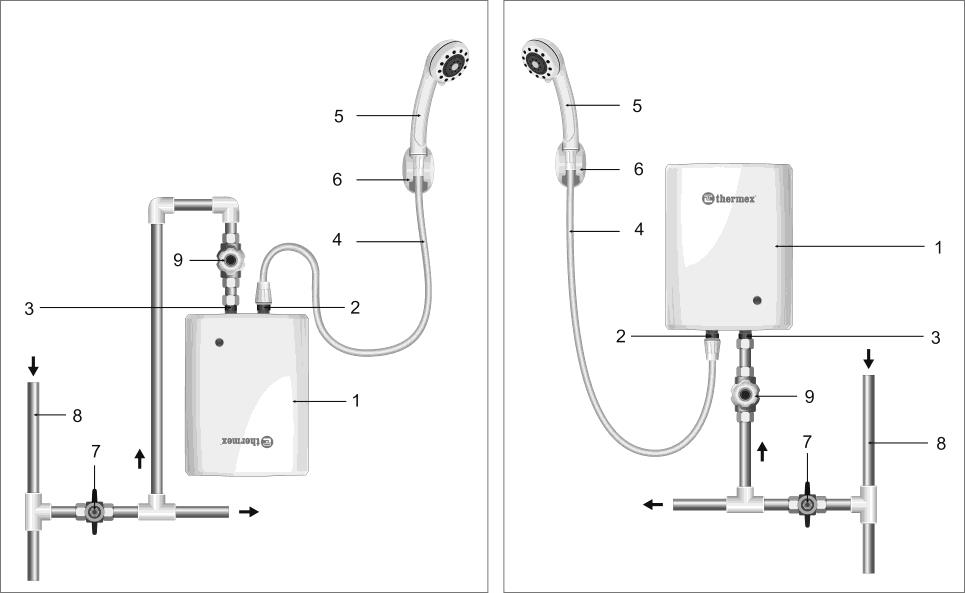

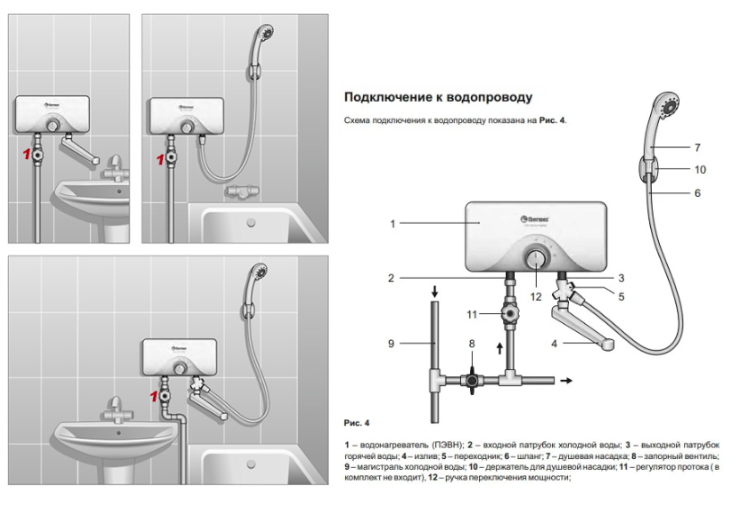

Подключение проточного водонагревателя к водопроводу

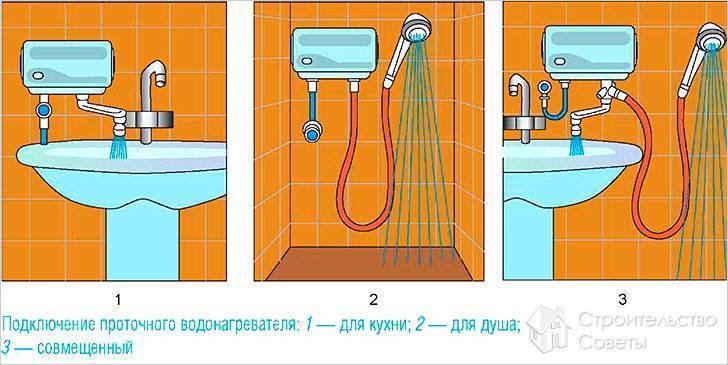

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый – простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй – более сложный, но более правильный

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его. Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки

Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Установка и подключение проточного водонагревателя к водопроводу и электросети

Подключение проточного водонагревателя к электросети

Как правило, бытовые однофазные водонагреватели проточного типа – это очень мощные устройства – от 3 до 9 кВт. Соответственно, для правильного подключения потребуется выделенная линия (обязательно с отдельным автоматом УЗО для аварийного отключения), так как обычная не выдержит такого напряжения.

Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.

При подключении проводов к винтовым зажимам нужно соблюдать фазировку:

– L, A или P1 – фаза;

– N, В или Р2 – нуль.

Выполнять электромонтажные работы самостоятельно не рекомендуется, лучше воспользоваться услугами специалиста.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

количество проживающих в доме людей;
максимальный расход горячей воды при одновременно открытых всех кранах;
количество водоразборных точек;
требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению. Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды. Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами

Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Подключение нагрева на одну точку

Для времянки на отдельную точку подойдут популярные модели типа Electrolux Smartfix, Ariston Aures или Atmor Basic на 3,5-5,5кВт.

Популярны они прежде всего простотой установки. Весь монтаж выполняется буквально за 20-30 минут.

Для монтажа потребуются:

провод ПВС (в розетку) или кабель ВВГнг-Ls 3*4мм2 (до щитка)

шурупы+дюбеля

Ошибка №1
Кто-то вообще колхозит и вешает все на проволоку – что является грубой ошибкой, скажем об этом чуть позже.

гибкая подводка

Заводскую пластиковую (от гибкости там только название) лучше сразу же заменить на металлическую гофру.

Первым делом раскручиваете шурупы и снимаете крышку корпуса прибора.

Находите внутри три клеммы:

фаза – L

ноль – N

земля

Подключаете сюда зачищенный конец провода ПВС. Коричневый или белый – фаза, синий – ноль, желто-зеленый – земля.

Если перепутаете фазу и ноль, в принципе ничего критичного. Вы же не проверяете каждый раз какой стороной вставляете вилку в розетку.

На второй конец провода устанавливаете евровилку.

Ошибка №2
Не вздумайте использовать модели без заземляющего контакта!

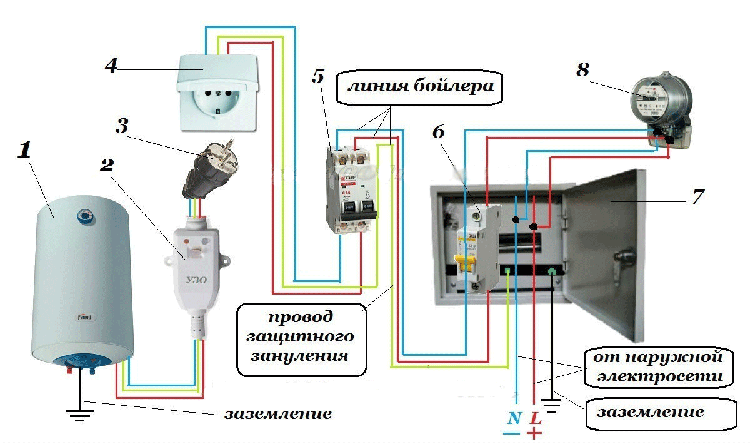

Данная розетка должна быть защищена дифф.автоматом, либо сборкой УЗО+автомат. Ток утечки 10мА, как на стиралку.

Ошибка №3
Подключать розетку только через модульный автоматический выключатель нельзя!

Номинальный ток УЗО+автомата или диффавтомата не должен превышать 16А.

Вдруг ваш ребенок захочет без вас более горячей водички и самостоятельно включит устройство на максимум – 5,5кВт. Стандартная розетка на такую нагрузку не рассчитана.

Из чего сделать электрический проточный водонагреватель своими руками

Подойдет любая небольшая кастрюлька или маленькое железное ведро с крышкой. Если взять емкость на 10 – 15 литров, а такую легко найти, то нагреватель получится смешанного типа – проточно-накопительный. Разницы мало в принципе, но размер будет значительно больше. Чтобы долго не возиться с установкой ТЭНа (например, ЭВН F00 3000W 85A10/3,0J220, на 3 кВт), делаем в районе дна емкости пару отверстий под монтаж. Понадобится пара резиновых прокладок, которые следует разместить внутри. Снаружи ТЭН притягивается парой гаек. Это обеспечит прогрев воды по всему объему.

Поскольку водонагреватель своими руками мы делаем проточный, то вода внутрь должна входить прямо через спираль. Для этого сверлим в днище ведра отверстие, присоединяем туда сливной штуцер на пол или три четверти дюйма, либо резьбовой латунный ниппель (иногда их называют фитингами), какой лучше стыкуется с системой водоснабжения. К такому уже можно подсоединять стояк, в том числе и пластиковые трубы. На выходе ставим металлический шаровой кран сливной со штуцером, на который будет надеваться насадка для душа при необходимости. Стоит такая штуковина порядка 140 рублей и использоваться может в хозяйстве для самых разных целей. А в отсутствии шарового крана электрический проточный водонагреватель будет служить рукомойником.

Это не единственный вариант, допускается и на выходе самодельного электрического водонагревателя поставить латунные резьбовые фитинги, к которым уже стыковать подводку. (См. также: Ремонт водонагревателей Термекс своими руками)

Итак, у нас получился кипятильник, который минут за 20 нагреет ведро на 10 литров, а более маленькую емкость мгновенно. Чего в нем не хватает? Мы договорились, что за уровнем воды будем следить вручную. Для этого достаточно подать напор и открыть кран выключенного самодельного электрического проточного водонагревателя. Если все в порядке, то врубаем питание. Однако три вещи еще придется доделать, это как минимум:

Регулятор температуры в виде термостата любого вида.

Герметизация и заварка емкости, чтобы она держала давление.

Утепление корпуса, чтобы не терять энергию и не обжечься.

Последнее многим может показаться лишним в емкости такого объема, уговаривать не будем, а вот заземлить ее на огород нужно обязательно, чтобы током не убиться. Выкопайте яму на грядках и заройте там раму из стали. Стальная лента заводится в дом и служит заземлением. Про дифференциальное устройство защиты также не забываем. Через такое работает любой заводской электрический водонагреватель, если не имеется встроенного автомата для аварийного отключения, как в Термекс Champion. Что использовать в качестве термостата?

Обычно в электрочайнике перегорает спираль. Чаще всего там имеется плоский нагревательный элемент, под которым идет дуга, внутри которой нихромовая или фехралевая проволока, обсыпанная порошком для электрической изоляции. Мы выкидываем эту часть, а термостат (который налеплен на колбу) и кнопку включения берем себе. У нас получается почти готовый элемент управления, теперь самое время подумать о корпусе самодельного электрического водонагревателя. Ничего на ум лучше не приходит, как взять жесть и выгнуть из нее. Под контакты спирали оставим одно большое отверстие, чтобы можно было заменить в случае чего. (См. также: Как работает накопительный водонагреватель)

Датчик термостата приклеиваем в районе ТЭНа для контроля текущей температуры. Кнопку выводим на наружный корпус из жести, чтобы удобно было пользоваться. Между ведром и дном корпуса кладем минимум три деревянных кубика с поперечиной порядка 3 см. Междустенок заливаем пенополиуретаном (хотя нам больше нравится вариант эковаты). Можно обойтись без теплоизоляции? Да, но все равно нужно куда-то смонтировать выключатель. Устройство удобно тем, что за ручку его можно подвесить на любое дерево или длинный гвоздь. Главное держите его подальше от душа, где будет кто-то мыться.

Крышку варим аргоновой сваркой полуавтоматом, можно переменным током. После выполнения операции проверяем на наличие течей самодельный электрический проточный водонагреватель при нормальной температуре. Если все в порядке, начинаем пользоваться. Преимущества конструкции в том, что многие детали можно взять из сломанных бытовых приборов, которые имеются в квартире у многих. А подойдет ли сюда ТЭН в виде дуги от плоского нагревателя электрочайника? Мы считаем, что да. Необходимо предварительно прозвонить сопротивление изоляции (не менее 30 МОм) и самой спирали (порядка 28 Ом). Если все в порядке, пользуйтесь на здоровье. Контакты можно залить любым компаундом для электромонтажа, который только удастся найти.

Факторы выбора водонагревателя

Если вы уже точно решили, что проточный водонагреватель вас полностью вас устраивает, необходимо определиться с нужной моделью.

Для этого постарайтесь уточнить желаемые характеристики прибора, то есть проанализируйте следующую информацию:

количество постоянно проживающих людей;
максимальный объем расхода воды при одновременном включении всех точек водоразбора;
общее число всех точек водоразбора;
желательная максимальная температура нагрева;

Сбор данных поможет рассчитать мощность оборудования. При этом лучше опираться на информацию, предоставленную производителем. Если к даче подведен газ, то стоит задуматься о подключении газовой колонки, а если вы постоянно проживаете в доме, то газового котла.

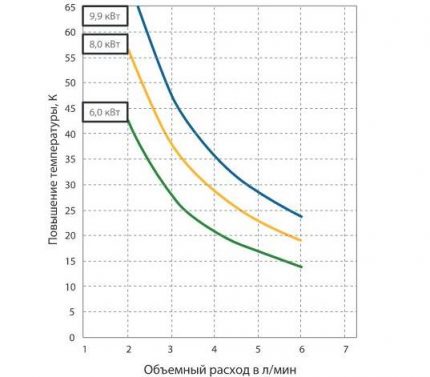

График расчета данных повышения температуры для проточного напорного водонагревателя AEG RMC при температуре водопроводной воды + 10 ºС и напряжении 220 В

В жилых домах этажностью свыше пяти установка газового оборудования категорически запрещена. В этом случае выбор предопределен – покупать нужно электрический водонагреватель. Он “спасет” во время сезонных отключений горячей воды.

Отдать предпочтение электрическим вариантам оборудования, осуществляющего подготовку санитарной воды, придется владельцам частных домов, не имеющих возможности подключиться к системам с магистральным газом. Это в случае, если не планируется использовать баллонный газ или устанавливать газгольдер.

Для самостоятельного монтажа также важна степень сложности установки, стоимость прибора, начальная комплектация, возможность быстрого ремонта и наличие запчастей, условия гарантийного обслуживания и гарантийный срок.

Если продавец предлагает услуги по монтажу – рассмотрите и этот вариант, особенно при покупке электрической напорной модели или газовой колонки.

Дополнительно с аргументами выбора проточного водонагревателя ознакомит другая статья, которую мы рекомендуем к прочтению.

Подключение водонагревателя

Перед подключением проверьте положение прибора. Он должен быть ориентирован строго по вертикали и горизонтали. Малейшее отклонение может привести к поломке: ТЭН не будет полностью покрыт водой и быстро перегорит.

Если проверка дала положительные результаты, можете приступать к его подключению к инженерным коммуникациям.

К электрической сети

Процесс подключения водонагревателя к электроснабжению производится в следующем порядке:

Обесточьте сеть.
Пропустите электрический кабель через отверстие в задней стенке водонагревателя (оно прикрыто резиновой заглушкой). Эту операцию следует выполнять до навешивания прибора на стену.
Зачистите концы проводов и вставьте их в клеммную коробку, ориентируясь по цветовой маркировке.
Надежно зафиксируйте каждый провод, тщательно затянув крепежные винты.

Провода заземления маркируются желто-зеленым цветом. Синий или голубой соответствует нулю, а белый, коричневый или красный – фазе. Объединение заземления с нулем недопустимо – такое действие опасно для жизни.

Подключение бойлера к электросети

Включение водонагревателя в стандартную розетку запрещено – в большинстве случаев они не заземлены. Для подключения водонагревателя выделяют отдельную линию, снабженную отдельным УЗО для аварийного отключения.

Подключая провода к винтовым зажимам, соблюдайте фазировку:

L, A, P1 – фаза;
N, B, P2 — нуль.

Практика показывает, что для обеспечения безопасности пользователей одного автомата недостаточно. В дополнение к нему необходимо установить УЗО на ток 32 А с дифференциальным током отключения 30 мА.

Не допускайте включения пустого проточного водонагревателя: предварительно заполните его водой. Сначала выключите его, откройте кран, и дождитесь , пока из него вместо горячей не пойдет холодная вода. Прибор можно включить через несколько секунд.

К водопроводу

Первый из них целесообразно применить в случае, если вы планируете использовать прибор только в периоды отключения центрального горячего водоснабжения.

Соединение водопроводной трубы и нагревателя осуществляется посредством душевого шланга (без лейки).

Ручка смесителя в этом случае будет играть роль переключателя между краном смесителя и водонагревателем:

в положении включения душа вода будет подаваться в нагреватель:
в положении «кран» вода будет поступать к водоразборной точке из системы водоснабжения.

Как только возобновится централизованное обеспечение горячей водой, отсоедините шланг от нагревателя, прикрутите к нему душевую лейку – и пользуйтесь услугами коммунальщиков.

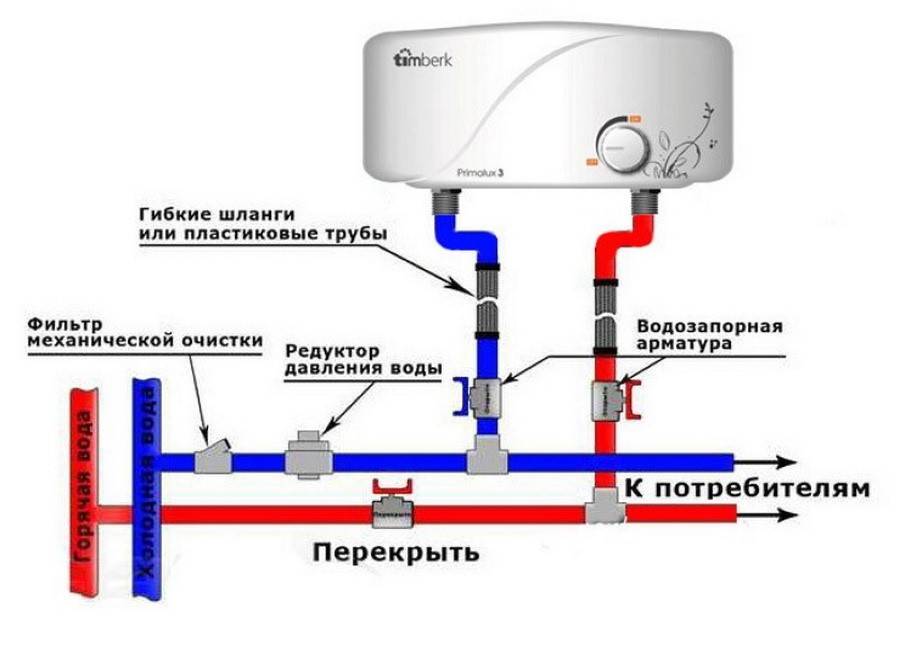

Второй способ называют стационарным. Он требует присутствия в монтажной схеме отдельного вентиля, предназначенного для отсекания проточника от водопровода. Подключить проточник можно через отвод для стирального автомата. Для этого вам понадобится тройник и и ФУМ лента (или нитки).

Вентиль монтируется сразу после тройника

Но обратите внимание на его положение: если им будет неудобно пользоваться – сместите его в наиболее подходящее место

Трубопровод от крана до проточника можно смонтировать из труб ПВХ, металлопластиковых. А можно задействовать и гибкую подводку. Вновь смонтированный водопровод можно прикрепить к строительным конструкциям скобами или спрятать его в стену либо в пол.

Монтаж накопительного водонагревателя своими руками
