Особенности конструктивного исполнения
Наиболее простым технологическим решением являются конструкции, рассчитанные на переменный ток без заземления. Силовые розетки с заземлением имеют не только отверстия под стандартную вилку, но и специальный штекер, выполняющий функции заземлителя. Он может также находиться и сбоку в виде контактов.
В конструкции может быть предусмотрена особая защитная система. Например, в некоторых моделях предусмотрены специальные шторки на отверстиях под вилку. Они открываются только в том случае, если входят два штыря одновременно. Удобно использование разъемов со встроенными в корпус выталкивателями, активизирующимися при нажатии на кнопку.
Иногда производители устанавливают специальный таймер, на котором можно задать время соединения или размыкания контактов. Не теряют популярности и модификации с УЗО – это прекрасное решение для зон с высоким уровнем ответственности по электротехническому параметру.
Условное обозначение на схеме
Для удобства чтения схем и обслуживания электрического оборудования применяются условные обозначения. В РФ этот параметр прописан в ГОСТ 21.614-88. Он введен с июля 1988 года и полностью заменил старую версию ГОСТа 2.754-72, действующего во времена СССР.
На строительных чертежах и схемах электрические розетки обозначаются как полукруг с установленным посередине «шпилем».
В зависимости от вида розетки обозначение может меняться.
Для открытой установки:
- Двухполюсная (сдвоенная) — полукруг с двумя параллельными «шпилями» вверху.
- Двухполюсная с защитным контактом — полукруг с горизонтальной полоской вверху и «шпилем».
- Трехполюсная с защитным контактом — полукруг, горизонтальная линия и три полоски, направленные вверх.
Для розеток скрытой и внутренней установки также имеются особенности. Главное отличие в том, что полоска начинается не с конца полукруга, как в рассмотренных выше случаях.
В одинарных влагозащитных розетках с защитным контактом и без него обозначение такое же, как в обычных случаях, но полукруг закрашен.
Если вместе с розеткой идет выключатель, рядом со шпилем добавляется еще одна «антенна» с загнутым в конце краем.
Розетки на схемах.
Какие могут быть ошибки при монтаже розеток
Чтобы понимать, как закрепить выпадающую розетку, надо в первую очередь обратить внимание, болтается она сама по себе или вместе с подрозетником. Это две разные неисправности и устранять их надо каждую своим способом. Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать

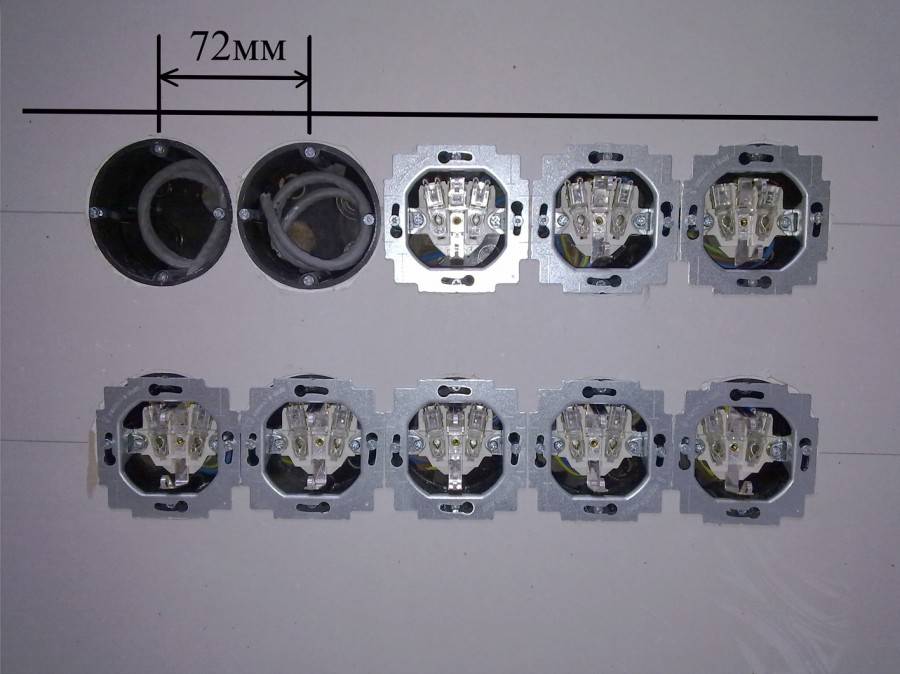

Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать.
Ошибки могут быть на следующих этапах монтажа:
- В стене высверливается отверстие, которое должно быть чуть больше внешнего диаметра подрозетника – для того, чтобы между ними можно было натолкать замазки или цемента. Бывают случаи, когда подрозетник заходит в стену вплотную и создавалось впечатление, что он там засел намертво. Дальше производился окончательный монтаж, но через некоторое время вся конструкция вылетала из стены, потому что все сцепление держалось на нескольких точках.
- Внутренняя поверхность отверстия покрывается замазкой и в него вставляется подрозетник. Если замазки мало, она уложена не по всей площади соприкосновения или просто приготовлен плохой раствор, то крепление раскрошится.
- Монтаж внутренностей розетки. Эта конструкция держится внутри за счет раздвижных усиков, которые отжимаются болтами. Соответственно, если плохо закручены болты или крепления скользят по внутренней поверхности подрозетника, то вся розетка вскоре начнет болтаться и вывалится наружу.
- Установка наружной, видимой части розетки. Чаще всего этот этап монтажа никак не может повлиять на ее выпадение в будущем, но иногда бывает, что внутренняя часть установлена не заподлицо к стене, а немного глубже. В таком случае, при закручивании крепежных болтов внутренняя часть сдвинется в подрозетнике или сместит его самого.
Пример правильной установки подрозетников в этом видео:
А вот здесь смотрим как установить розетки в подрозетник:
Когда выпадает внутренняя розетка из стены, основная тому причина видна сразу – выпадающий подрозетник или плохое зацепление крепежных усиков. В обоих случаях есть свои нюансы, которые надо учитывать при устранении неисправности.
Инструкция по подключению
Подключение через розетку
Такая установка потребует особой силовой розетки с заземлением, рассчитанной на мощность от 30 Вт. Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам.
Завершение всех работ – закрепление задней защитной панели плиты и включение ее в электросеть.
Подробная инструкция подключения плиты, которая работает от однофазной сети 220 В с прокладкой для нее отдельной электролинии:
- Начало рабочего процесса – обязательное обесточивание распределительного щитка.
- Первоначально производится подключение проводного кабеля к автоматическому выключателю на распределительном щите.
- К нему осуществляется подсоединение проводов фазы и нуля, подсоединение земли производится к заземлению жилья.
- Далее следует последовательное подключение УЗО сразу за автоматическим предохранителем и его закрепление.
- После осуществляется прокладка кабеля к месторасположению и установки розетки. Для этого возможен открытый способ установки с использованием гофрированной трубки или ПВХ-короба.
- Выбираются трехконтактные силовые розетка и штыри для однофазной сети.
- Недопустима путаница электроконтактов при их подключении к розетке. Заземление обязательно присоединяется к контакту заземления, 0 – к нулевому, а фаза – к фазному. Тщательной проверке подвергается и правильность подключения кабеля от электроплиты к вилке.
- Крепление розетки производится на стеновой плоскости, расположение которой должно быть в удалении от внутридомовых конструкций из металла (водопроводные и газовые трубопроводы или батареи отопительной системы), чтобы на нее не было воздействий тепловых источников и воды.
- Далее производится включение силового кабеля с уже подсоединенной вилкой к электроплите.
- Проведя внимательную проверку всех соединений на их тщательную затяжку и надежное закрепление элементов схемы, осуществляется пробное включение кухонного оборудования. Производится включение автомата, после защитного устройства, и соответственно электрической плиты.
- Сначала электроплита включается на полную мощность, после чего все выключается и осуществляется проверка всех элементов на их нагревательную способность.
Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам
Подключение на клеммы
Крепление клеммной планки осуществляется на стеновую поверхность. После этого к данной планке с одной стороны осуществляется подсоединение провода электролинии сети, а с другой – силового кабеля электрической плиты. Подключая все к клеммной планке, следует проследить, чтобы провода определенного окраса подсоединялись к соответствующим клеммам на самой электроплите.
Подсоединение на клеммы аналогично операции с применением розетки:
- Производится подсоединение электропровода к автомату, после чего устанавливается защитное устройство, и электропровод протягивается к будущему месторасположению электрической плиты.
- В стеновой поверхности делается выемка для установки защитного короба под размещение клеммника.
- К клеммной планке делается подводка и подсоединение электропровода от распределительного щитка и электрокабеля от подключаемой электрической плиты.
- Их закрепление в клеммной планке должно быть произведено без путаницы электропроводов.
- По окончании данных работ защитный короб должен быть закрыт крышкой. Последний этап – проверка функциональности кухонного оборудования.
Клеммная колодка, к которой надо подключать электрический шнур

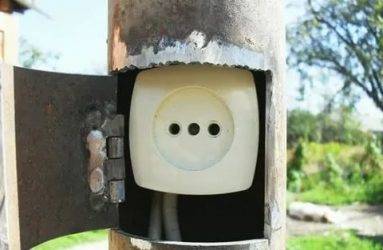

Установка уличных розеток
Несмотря на то, что подобные элементы электротехнической арматуры имеют достаточную степень защиты от влаги, кабель, с помощью которого осуществляется подключение таких изделий, также должен быть хорошо изолирован. Кроме двойной изоляции, кабель должен иметь заземляющий проводник, который подключается к третьему контакту уличной розетки. Кабель подводится в специальной гофрированной трубе, которая дополнительно защищает его от проникновения влаги. Наиболее правильным вариантом подключения электрокабеля к розетке, является его подводка снизу. Таким образом, можно полностью исключить проникновение жидкости в влагозащищённые модели устройств.
Место подключения кабеля должно быть абсолютно герметично. Розетка устанавливается на негорючей поверхности. При этом следует подобрать такое местоположение, чтобы исключить механическое повреждение устройства. Наиболее подходящее место для установки уличного электротехнического элемента, являются различные навесы.
Несмотря на высокую степень защищённости от проникновения влаги не стоит располагать этот элемент электрической арматуры под открытым небом. Дело в том, что если розетка не будет установлена в специальном щитке или под навесом, то подключить к ней какой-либо прибор во время дождя будет, практически, невозможно.
Как подключить уличную розетку своими руками видео можете посмотреть ниже:
Подключать изделие к электрической сети, необходимо по специально выделенной линии защищённой автоматическим предохранителем. Если розетка будет не часто использоваться, то можно будет полностью обесточить участок электрической цепи, который подведён к этому устройству. Для того чтобы, исключить вероятность поражения человека электрическим током, в цепь следует установить УЗО. Это устройство позволит повысить безопасность использования электротехнического разъёма, ведь даже при малейшей утечке электрического тока, произойдёт его отключение.
https://youtube.com/watch?v=5dRmDsrAR3U
Как выбрать розетку
Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.
Конструкция и предназначение розеток
Для использования в квартирах и частных домах рекомендуется использовать несколько видов:
- Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
- С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
- Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
- Тип С5 — розетки старого образца, выдерживающие всего 6А
- Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.
Выбираем розетку по способу монтажа
По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

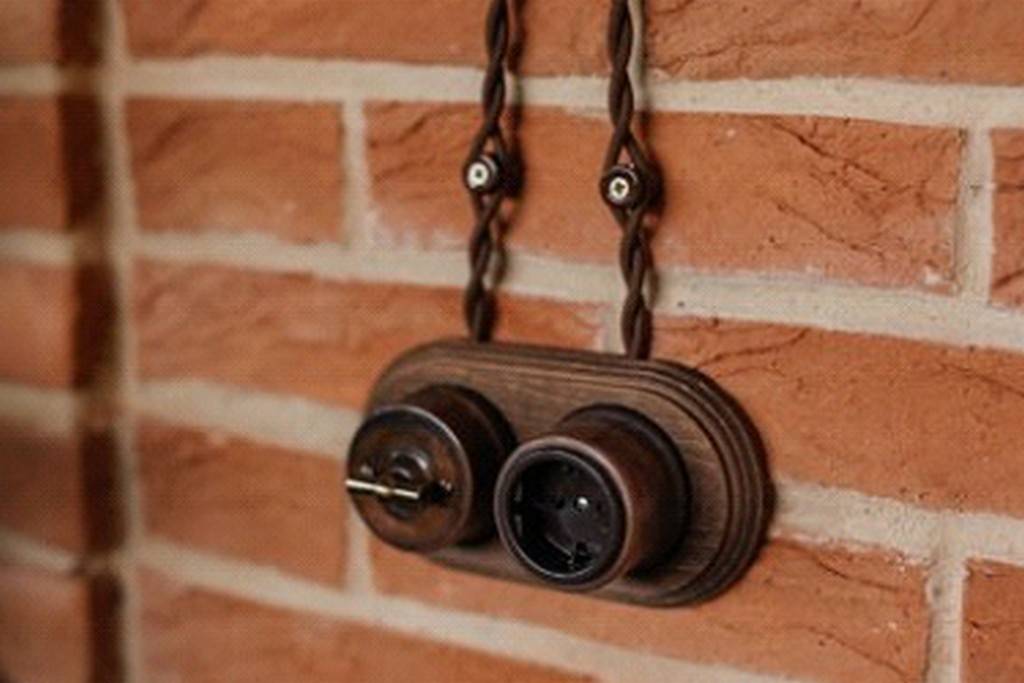

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах
Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.
Установка накладной розетки
Нужно быстро установить розетку? Легко!В любое удобное для вас время мастер выезжает на объект, и производит монтаж в течение 30 минут.
Быстро. Качественно. Недорого. С гарантией!
Стоимость монтажа розетки — 200 руб/шт
Электророзетки можно подключить открытым или закрытым способом. Установка накладной розетки рекомендована в домах из дерева. Дерево – легковоспламеняющееся сырье, поэтому скрытые электророзетки в древесине недопустимы. Монтаж и подключение накладной розетки выключателя осуществляется на металлическую основу, которая дополнительно предохраняет дерево от внезапного возгорания из-за короткого замыкания.
Либо внешние розетки используются, когда вы не хотите испортить существующий ремонт, переклеивать обои после штробления стен для встроенных электророзеток.
| Установка люстр | шт. | от 700 |
| Установка выключателя | шт. | 200 |
| Установка розетки | шт. | 200 |
| Замена розетки внутренней | шт | 347 |
| Установка светильников | шт. | 300 — 500 |
| Установка бра | шт. | 500 |
| Установка автомата | шт. | 500 |
| Установка двухполюсного автомата | шт. | 500 |
| Установка УЗО | шт. | 500 |
| Подключение однофазного счетчика | шт. | 1000 |
| Подключение трехфазного счетчика | шт. | 1500 |
| Подключение стиральной машины | шт. | 1000 |
| Подключение водонагревателя | шт. | 1000 |
| Подключение посудомоечной машины | шт. | 1000 |
| Подключение кухонной вытяжки и вентиляции | шт. | 1000 |
| Установка варочной панели | шт | от 600 |
| Установка духового шкафа | шт | от 600 |
| Установка кухонной вытяжки | шт | от 650 |
| Монтаж воздуховода | шт | от 450 |
| Установка накопительного водонагревателя | шт | от 1350 |
| Установка проточного водонагревателя | шт | от 1350 |
| Демонтаж старой техники | шт | от 250 |
| Точную стоимость можно узнать после визуального осмотра места работы перед началом выполнения. |
Установка и подключение накладной розетки
У пристенного подрозетника красивый, выступающий корпус. Подрозетник будет декором комнаты. Он может быть украшен резьбой, узорами, рисунками, золотыми вставками. Декоративный корпус защищен от перегревания, не восприимчив к перепадам температур, не меняет цвет из-за прямых солнечных лучей.
https://www.youtube.com/watch?v=wXtmHA3uBVU
Основное отличие настенной электророзетки от стандартной заключается в том, что она монтируется непосредственно на стену, а не внутрь. Поэтому монтаж накладной розетки выключателя можно проводить даже после завершения внутренней отделки. Он никак не испортит имеющийся ремонт.
Перед установкой накладных розеток на плинтуса, кирпич и другие поверхности нужно приготовить оборудование. Для монтажа выключателей и розетки я использую:
- пассатижи;
- отвертку;
- карандаш;
- нож или резак;
- дрель.
Кабель к пристенной электророзетке может пролегать снаружи стены или по штробам.
Советы перед началом установки электро-точек
Перед монтажом выключателя на бетон или другое перекрытие нужно отключить подачу электротока. Для этого выключается автомат или выкручиваются пробки. Даже если автомат отключен, нужно дополнительно убедиться в отсутствие подачи тока на линию, использовав индикаторную отвертку.
Перед установкой и подключением выключателя нужно составить проектную схему. Выбор подрозетника зависит от места монтажа. Для ванной нужно использовать специальные влагозащищенные подрозетники. Они отличаются от стандартных наличием герметичной крышки, которая не дает влаге попадать внутрь.

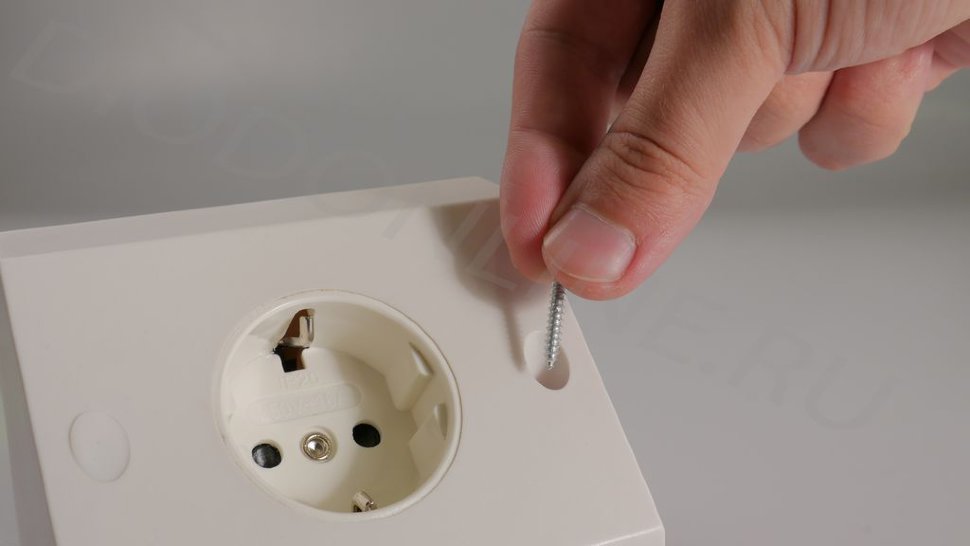

Закрепить электророзетку можно при помощи саморезов или дюбелей. Отверстия в бетоне или кирпиче можно сделать перфоратором. Глубина и диаметр отверстий должны соответствовать диаметру саморезов.
Этапы монтажа двойной накладной розетки
Электромонтаж осуществляется в несколько этапов:
- отключение тока;
- снятие крышки для получения доступа к фиксаторам;
- отсоединение фиксаторов;
- разбор прибора;
- примерка подрозетника к месту установки и прорисовка контура карандашом;
- разметка мест крепления;
- фиксация основания на стене;
- закрепление питающего кабеля;
- снятие изоляционного слоя с кабеля;
- подключение проводов;
- фиксация в подрозетнике;
- закрепление внешнего корпуса;
- тестовое подключение к сети.
Монтаж накладной розетки на стену начинается с фиксации подрозетника, который сделан из металла или диэлектрического сырья. После этого к подрозетнику тянутся провода и электроточка. На готовую систему устанавливается защитная изолирующая крышка.
Чтобы не было проблем с электромонтажом пристенных электророзеток, воспользуйтесь услугой электрика.
Оставьте работу с электричеством электромонтеру. Самостоятельный электромонтаж может быть опасен, если нет опыта работы с электричеством. Внезапный удар током или короткое замыкание при использовании – частые случаи при отсутствии опыта.
Использование розеток с высокой степенью защиты.
В случае с полностью герметичной розеткой, при открученной верхней крышке, перед вами откроется внутренняя керамическая часть, на которой есть контакты и зажимы для проводов.
Эта внутренность легко может выниматься, что облегчает подключение проводов. Главное, что нужно сделать — приложить корпус ровно к стене и карандашом или маркером сделать разметку в отверстиях для крепления. Теперь убираем корпус и по разметке сверлим два отверстия под дюбели. Чаще всего — это дюбеля 6*40 мм. Притом пластмассовую часть дюбеля вставляем в отверстие сразу, а металлической — прикручиваем крышку. Когда крышка крепко держится на стене, можно сказать полдела сделано. Далее подключаем провода на клеммы внутренней части и вставляем ее в уже прибитый корпус. Прикручиваем крышку.
Как устроено наружное устройство подключения
Чтобы понимать принцип работы механизма, знать, как правильно его установить и эксплуатировать, нужно разобраться с его устройством. Розетки открытой проводки состоят их трех частей:
- основания изделия;
- токопроводящего механизма;
- лицевой панели.
Корпус-основание
Основание – корпус, с помощью которого изделие крепится на стене или к другой плоскости. К нему присоединяют токопроводящие элементы и верхнюю декоративную крышку. Именно эта деталь выполняется из пластмассы или керамики. Названные материалы имеют достоинства и недостатки. Керамическое основание рассеивает тепло и не способно к возгоранию/оплавлению, это ценное качество для вещества, контактирующего с электрическим током. Хрупкость является недостатком, так как увеличивает вероятность повреждения. Такие точки подключения к электросети рекомендуют устанавливать только в помещениях.
Приобретая изделие в пластмассовом корпусе, обращайте внимание на качество сырья. Простая пластмасса легко плавится, горит, при высокой температуре выделяет токсичные вещества. Лучше если розетки открытой проводки имеют пожароустойчивое основание из специально разработанного полимерного материала (поликарбоната с особыми добавками)
Лучше если розетки открытой проводки имеют пожароустойчивое основание из специально разработанного полимерного материала (поликарбоната с особыми добавками).
Механизм токопроведения
Токопроводящий механизм является самой важной – функциональной частью устройства. Его выполняют в одном из трех вариантов:
- из латуни без покрытия;
- из латуни с покрытием;
- из луженой латуни;
- из бронзы.
В условиях повышенной влажности латунные контакты без покрытия прикасаются к алюминиевым проводам. Следствием этого является окисление контакта и снижение его токопроводящей способности. Поэтому элементы из латуни без дополнительного покрытия считаются самыми ненадежными. В процессе эксплуатации контакты теряют пружинящие свойства. Чтобы избежать некачественной работы изделия, при производстве устанавливают пружинящие приспособления, не позволяющие лепесткам менять расположение.
Контакты, изготовленные из луженой латуни, имеют белый металлический цвет, меньше окисляются, поэтому они более надежны. Штыри вилки подключенного прибора надежно удерживаются в таком механизме.
Заземление
Заземление – важный элемент токопроводящей части розетки открытой проводки. Он предотвращает проблемы при подключении нагревательных бытовых приборов, сложного оборудования с микросхемами, техники, контактирующей с водой. Изделия с заземлением имеют большую глубину, дороже стоят. Но они более безопасны, так как свободные электроразряды отводятся от приборов и использующего их человека.
Прижимный механизм
Провода, которые находятся в разъеме, крепятся с помощью специального прижимного механизма или винтовым соединением. В процессе использования изделия винты могут расшататься, крепление ослабнет. Если вовремя не подтянуть винтовой зажим, при увеличении электрической нагрузки устройство подключения будет нагреваться. Использование саморегулирующейся прижимной системы является долговечным и надежным на протяжении всего срока эксплуатации. Корректирующих действий со стороны человека не понадобится.

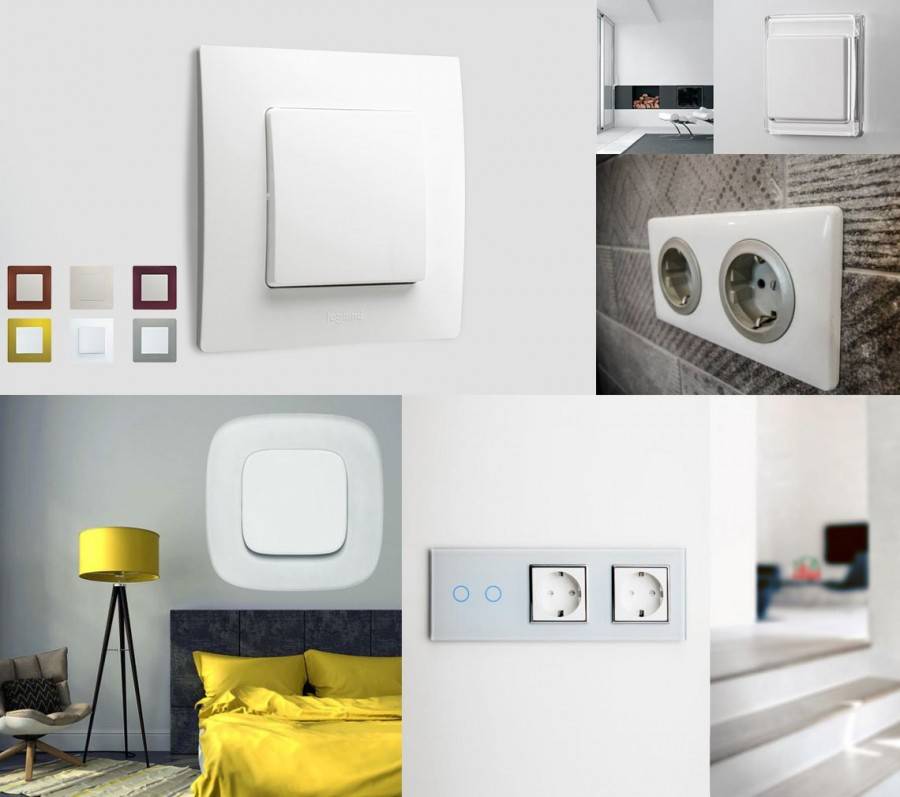

Лицевая панель
Лицевая панель – декоративная деталь, которая определяет внешний вид точки подключения к сети. Ее изготовляют из малогорючих материалов: поликарбоната, стекла, металла. Современные производители также предлагают панели из дерева.
Нестандартные ситуации
Итак, существует несколько ситуации, при которых возникают сложности с подключением евророзетки. Сейчас мы рассмотрим две наиболее актуальных на сегодняшний день.
- Нет заземления проводки. Если Вы живете в старой хрущевке, в которой не предусмотрен защитный провод PE, можно подключить евророзетку двумя способами. Первый – просто заизолировать желто-зеленый провод и не подключать его к розетке. В этом случае у Вас просто не будет заземления в квартире и шанс поражения электрическим током, понятное дело, возрастет. Второй – сделать зануление электропроводки. Но такой вариант защиты крайне опасен и даже запрещается правилами ПУЭ. Рекомендуем все же останавливаться на первом варианте, только дополнительно установить УЗО в квартире.
- Нужно установить евророзетку на место советской. В этом случае монтаж облегчается, т.к. у Вас уже будет готова штроба (если место размещения старой розетки Вас устраивает). Все что нужно – демонтировать старый подрозетник и вставить новый, после чего закрепить европейскую модель розеточки.
На этом инструкция по установке и подключению евророзетки своими руками заканчивается. На видео примере, который мы предоставили, более подробно рассмотрены все этапы монтажа, поэтому обязательно ознакомьтесь с данной инструкцией!
Также читают:
- Правильное заземление в частном доме
- Схема подключения двойной розетки
- Почему стиральная машинка бьется током

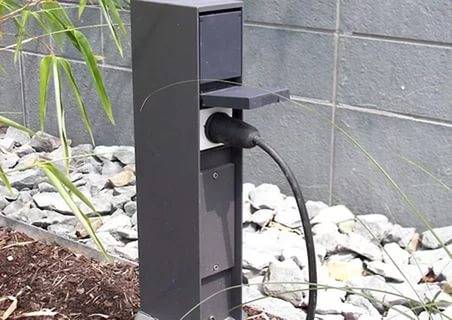

Влагозащищенная наружная розетка
Для полноценного отдыха или выполнения каких-либо хозяйственных работ во дворе частного дома либо дачи никак не обойтись без использования электричества. Наружная розетка, требующая особых условий установки и защиты от попадания влаги, позволяет решить массу вопросов, связанных с организацией досуга и работ на свежем воздухе.
Для чего на улице устанавливается розетка?
Для работы во дворе можно пользоваться и бензиновым инструментом, но электрическим – и удобнее, и экономичнее. Он значительно дешевле, легче и удобнее в эксплуатации. Электрическая розетка во дворе может понадобиться для подключения следующих инструментов:
- электрической пилы для нарезки дров или спиливания деревьев;
- электроножниц, использующихся для ухода за декоративным кустарником;
- погружных электронасосов – для организации домашнего автономного водоснабжения;
- водяных и воздушных компрессоров – для уборки листвы или ухода за фасадом дома, тротуарной плиткой;
- электромангалов и барбекю, чтобы не возиться с дровами.
Вообще же, вариантов использования розетки для улицы достаточно много и они не ограничиваются только хозяйственными нуждами. Например, двойная позволяет подключить стереосистему для проведения домашней вечеринки, а также обеспечить освещением беседку.
Где устанавливается и как подключается
Место установки внешней розетки во многом зависит от поставленных перед ней целей. К примеру, для беседок прибор удобнее всего устанавливать внутри самой постройки, а для вывода на стену гаража либо дома влагозащищенную розетку лучше всего разместить под козырьком, чтобы в нее не попадал снег или капли дождя. Если же электрическая розетка нужна непосредственно в саду или посреди двора, то необходимо использовать защищенный вариант – с крышкой.
В любом случае при монтаже наружного электроприбора необходимо соблюдать несколько важнейших правил:
- кабель, использующийся для подключения, обязательно должен быть занулен;
- при выборе кабеля предпочтение следует отдать изделию с как минимум двойной оболочкой, к примеру, АВВГ;
- уличный блок штекерных розеток должен подключаться снизу, чтобы стекающая по кабелю вода не проникала внутрь прибора.
Виды влагозащищенных розеток
Наружные розетки классифицируются по нескольким параметрам, оказывающим влияние на выбор потребителя. Она может быть одинарная, двойная, тройная, реже – с большим количеством входов.
По способу монтажа устройства разделяются на два основных вида:
Встраиваемые требуют устройства отверстия для посадки розетки на поверхность. Также такой вид приборов требует приобретения дополнительного подрозетника с уплотнителем. Встраиваемая двойная розетка выглядит более эстетично, нежели накладная.
Розетки уличные накладные могут устанавливаться прямо на стену – корпус их со всех сторон надежно защищен от попадания влаги. Кроме того, такие приборы (имеющие уровень защиты IP65), оборудуются специальной откидной крышкой, защищающей отверстия от прямого попадания воды или снега. В плане обеспечения безопасности накладная розетка со степенью защиты IP65, как одинарная, так и двойная, выглядит намного предпочтительней встраиваемой.

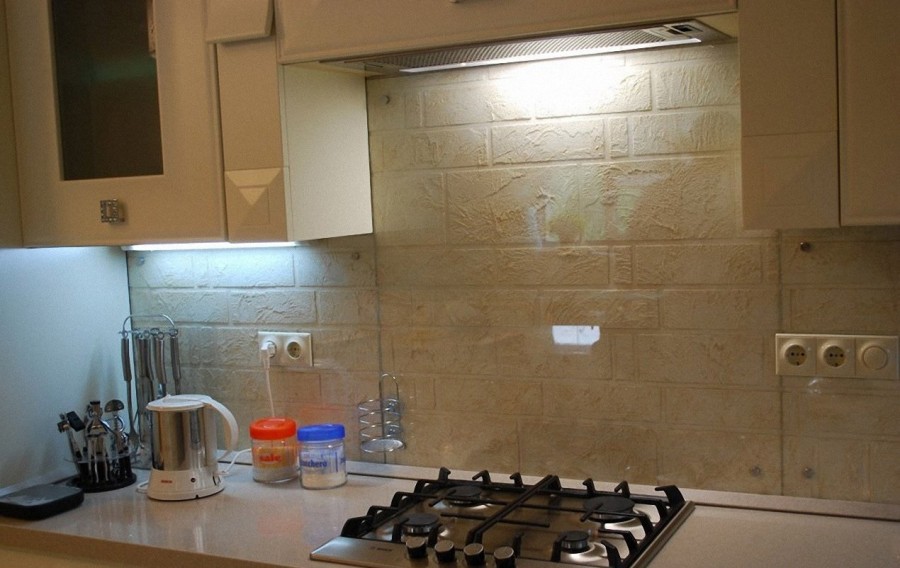

Грамотная планировка размещения розеток: как и куда их спрятать
Планирование размещения источников питания проводится перед ремонтом. В проекте учитывается, где будут находиться мебельные розетки и где разместиться оборудование.
Штробление стен под кабель и разводка производится до проведения отделки.
Определяется место для плиты, холодильника, вытяжки и посудомоечной машины.
Розетки представлены следующими разновидностями:
- На открытом кабеле устанавливаются накладные розетки на кухне. При этом кабель проводится по поверхности потолка или стены. Характеризуются простотой крепежа и качественной фиксацией.
- На одном уровне с рабочей поверхностью располагаются встраиваемые электрические гнезда. Они избавляют от необходимости проводить кабель через помещение и служат в качестве декоративного элемента.
- Переносные механизмы представляют собой конструкцию со специальным корпусом, который предохраняет прибор от внешнего воздействия. При этом используются удлинители с сетевой вилкой на конце.
Розетки в столещнице — очень удобно на кухне
Сколько потребуется розеток
На этапе планирования определяется количество розеток. Для удобства кухонное оборудование разбивается на сектора:
- В нижнем секторе располагаются устройства, которые предназначены для габаритной техники. Это приборы, которые находятся под столешницей. К ним относятся духовки, посудомоечные машины, холодильник, а также розетки для варочной панели.
- Средний сектор применяется для подсоединения мобильной бытовой техники, которая используется на рабочей поверхности, но хранится в других местах. К такой технике относится комбайн или кофеварка.
- В верхнем ярусе монтируется устройство для подсоединения кондиционера, вытяжки или телевизора.
Электроплита или холодильник должны быть постоянно подключены к сети. Кроме главных источников питания планируются запасные. Для маленького помещения их может быть 3-4 штуки.
Выбирая источники питания, стоит уделить внимание следующим моментам:
- для кухни подбираются модели с влагозащитными свойствами, которые оснащены уплотнителями и крышками;
- мощные предметы бытовых устройств устанавливаются на отдельных проводках электрической сети, так монтируется розетка для варочной панели;
- основные устройства монтируются с учетом количества крупной техники;
- выполняются запанные источники питания;
- если есть дети — выбираются устройства с пластиковыми шторками или заглушками.
Используется выдвижной розеточный блок, с помощью поворотного механизма устройства скрываются или открываются для использования.
Розетки сделаны на красивом фартуке
Как подключить двойную розетку самому
Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?
Почему именно двойная розетка?
Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.
Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.
Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер
Инструменты для установки двойной розетки
Для установки двойной розетки понадобиться такой набор инструментов:
Отвертка соответствующая шурупам, прикручивающим розетку
Отвертка, покрытая диэлектриком
Кабель (если предстоит установка розетки, а не ее замена)
Перфоратор (также — если требуется установка розетки на новое место)
Перфоратор (также — если требуется установка розетки на новое место)
Прежде чем приступать к подключению
Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:
Выбрать место установки
Выбрать подходящие розетки
Процесс установки
Первое, что нужно сделать — это обезопасить себя, обесточив розетку.
Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.
Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.
Откроется механизм розетки, с которым и предстоит работать:
Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.
Вот они перед нами:
Подключение двойной розетки
В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.
Соединение происходит вот по такой схеме:
То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.
При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.
Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:
Также можно воспользоваться индикаторной отверткой.
Очень важно осуществить подключение проводов к клеммам розетки правильно
На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.
Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.
Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным
Если все верно, то можно затянуть винты.
Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.
Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.
После того как механизм закреплен, можно прикладывать накладку и затягивать винты.
Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула
Осталось только включить напряжение и проверить работоспособность розетки.
При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.
