Установка подрозетника в стену из гипсокартона, бетона и кирпича

Виды и характеристики подрозетников

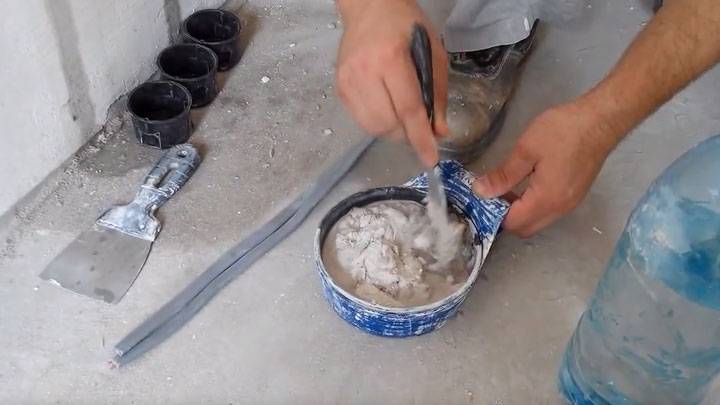

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.

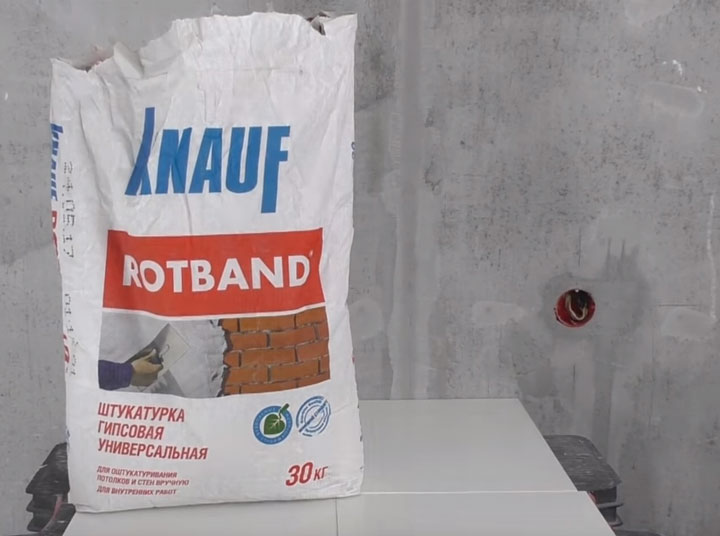

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

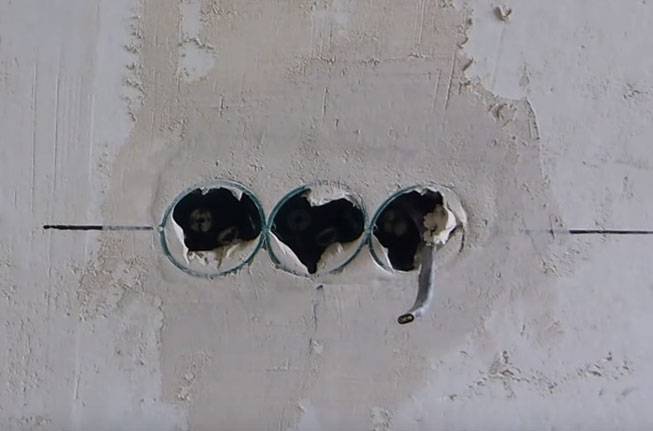

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача — выровнять и зафиксировать подрозетник на своем месте

Обратите внимание на то, чтобы его края не выступали из стены

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Как установить подрозетник

Так называемые подрозетники принято относить к вспомогательным элементам системы электрических сетей, эксплуатируемых на большинстве объектов производственного и бытового назначения. Изделия этого класса используются для надёжного закрепления электрической фурнитуры в заранее подготовленных для этих целей нишах в стене. Более подробное ознакомление с технологией монтирования, позволит вам самостоятельно монтировать электрические изделия (розетки, в частности) в своей квартире.

Способы установки

Пример установки подрозетника

Известные способы подготовки углублений в стене, предназначенных для монтажа в них пластмассовых подрозетников, предполагают использование следующих приёмов:

1. Пробивка установочных отверстий в бетонных, кирпичных и газобетонных конструкциях с последующей фиксацией при помощи заранее приготовленного гипсового раствора;
2. Обустройство ниш в гипсокартонных, фанерных и СМЛ плитах с закреплением корпуса изделия при помощи специальных распорных лапок;
3. Использование монтажных площадок соответствующего размера, служащих основанием для закрепления выключателя или розетки (открытый монтаж в домах со стенами из древесных материалов).

Независимо от выбранного вами способа монтажа операции по обустройству посадочного места должны начинаться с разметки ниши под него.

Разметка и обустройство ниш в бетонных стенах

Процесс монтажа

Разметка мест крепления розеток (высота их расположения) должна выбираться с учётом требований технических нормативов по электрической безопасности (ПУЭ), а также особенностей расстановки мебели в квартире. Сама разметка сводится, как правило, к нанесению отметки на выбранной высоте и очерчиванию вокруг этой точки окружности соответствующего диаметра.

Подготовка установочных ниш в стенах из бетона или кирпича может производиться одним из следующих способов:

• с помощью специального объёмного сверла (так называемой «коронки»), рабочий диаметр которой выбирается с учётом стандартного размера;
• с использованием ударной дрели с победитовым сверлом или перфоратора;
• с привлечением для подготовки отверстия «болгарки».

Коронка для сверления отверстия

С учётом того, что типовой подрозетник имеет диаметр 67 мм – вам следует подготовить коронку размером порядка 70 мм. После этого с помощью ударной дрели или перфоратора с закреплённой в патроне коронкой следует пробить в стене соответствующее отверстие.

Глубина подготавливаемого отверстия должна быть достаточной для того, чтобы пластмассовый корпус изделия был полностью утоплен в стене (с запасом около 4 мм).

Приём подготовки ниши методом сверления (с использованием перфоратора или ударной дрели) сводится к пробивке отверстий по диаметру разметки и к последующему скалыванию отдельных фрагментов материала стены посредством зубила.

Использование болгарки заметно сокращает время, затрачиваемое на подготовку ниши, но при этом вы получите наибольшее запыление помещения. При реализации этого способа размеченная площадка прорезается диском болгарки в разных направлениях, после чего материал стены выбивается зубилом до расчётной глубины.

Доработка отверстия и монтаж

Бурение отверстия для подрозетника

После того как ниша подготовлена – убедитесь в том, что пластмассовый корпус изделия размещается в ней без каких-либо затруднений.

Вслед за этим электрический кабель, подводящий питание к розетке, заводится в имеющееся на задней стенке отверстие, а его корпус вставляется в нишу до упора.

На заключительном этапе монтажных работ устанавливаемый подрозетник фиксируется в отверстии при помощи заранее подготовленного гипсового раствора. После полного высыхания последнего корпус готового изделия очищается от остатков гипса и тщательно протирается ветошью.

Монтаж на гипсокартонных и деревянных стенах

Подрозетники для гипсокартона

Перед тем как закрепить подрозетник на стене из гипсокартона, например, вам следует подготовить в материале отверстие по размеру корпуса устанавливаемого изделия, а затем зафиксировать его с помощью специальных распорных лапок.

При монтаже в частном загородном доме в качестве подрозетника используется специально подготовленная пластина из текстолита или толстой многослойной фанеры, габариты которой должны соответствовать размерам устанавливаемого изделия (немного превышать их). Подобный способ монтажа используется, как правило, при открытой прокладке электропроводки в строениях, стены которых изготовлены из бруса или других древесных материалов.

Покупать ли подрозетник на несколько элементов?

Групповой подрозетник является скрытым элементом, в котором можно устанавливать от 2 до 5 (в зависимости от типа) выключателей или розеток.

Основным преимуществом этого решения является удобство

Здесь нет необходимости ничего вырезать, нет необходимости уделять особое внимание тому, находятся ли отдельные переключатели по прямой линии и отделены ли отсеки друг от друга

С нижней стороны виден ряд потенциальных кабельных вводов в виде готовых к отрыву пластин (16 на 4 отсека, 8 вверху и 8 внизу).

Когда дело доходит до прокладки кабелей между отсеками, просто удалите пластик разделяющий отсеки и пропустите провода в отверстия.

Этот пластик также имеет разрушаемые элементы, поэтому после прохождения проводов его можно снова собрать в любой комбинации.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

• https://mailtrain.ru/steny/chem-zakrepit-podrozetnik-v-betonnoj-stene.html
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
• https://kak-sdelano.ru/elektrica/ustanovka-podrozetnikov
• https://skbalkon.ru/processy-i-tehnologii/diametr-podrozetnika.html
• https://1beton.info/maloetazhnoe/otdelka/ustanovka-podrozetnikov

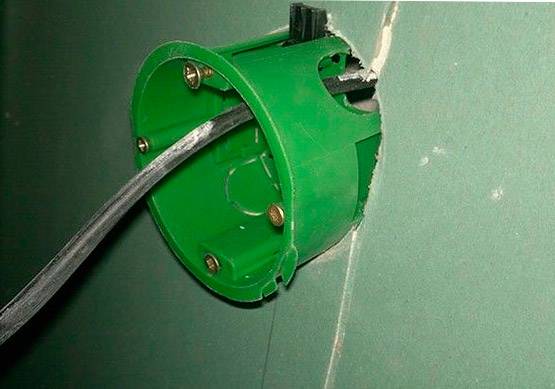

Крепление коробки в гипсокартонной стене

Установить монтажные модули можно по следующему алгоритму:

1. Определяется направление подхода провода. В корпусе подрозетника снимаются заглушки, через которые пропускается кабель. Учитывается, что во время работ система должна быть обесточена или концы проводки заизолированы.
2. Коробку постепенно просовывают в отверстие. Если фиксирующие лапки выпирают, то их размещают поэтапно, немного поджимая последнюю.
3. Прежде чем закрепить модуль, проверяется надежность и правильность расположения по уровню.
4. Винты лапок устройства прикручиваются последовательно без лишнего давления, чтобы исключить повреждение гипсокартона.

При выборе коробки желательно отдавать предпочтение моделям с металлическими прижимными лапками, подрозетники с пластиковыми лапками чуть дешевле, но они часто ломаются

Первый способ установки подрозетника в бетонную стену.

Нашел его на одном из сайтов типа «сделай сам».

Необходимые инструменты: карандаш, молоток, зубило.

То есть минимум инструмента. Ну, вроде как отмечаем на стене место установки подрозетника, обводим карандашом. И начинаем ковать свое счастье. Еще, в детстве я читал «Граф Монте-Кристо», так там граф рыл подкоп в каменной тюрьме чем то вроде ложки. То есть ничего невозможного нет. Если вам не жалко своего времени – можете попробовать. У графа получилось. Но я бы так делать не стал. Если нет подходящего инструмента, его можно купить, взять в аренду, или вызвать людей, у которых инструмент есть.

Установка металлических подрозетников в деревянные стены

Предварительно делается разметка мест установки подразетников и маршрутов провода, который укладывается в жесткие или гофрированные металлические трубы. Оверстия для стаканов подрозетников сверлятся специальными коронками по дереву соответствующего диаметра. Провода прокладываются в прорезанных штробах, в подразетник заводятся через технологические отверстия проделанные с нескольких сторон. Штробы маскируются вагонкой или другими декоративными материалами. Этот способ существенно усложняет отделку.

Установка металлических подрозетников в бревенчатой стене

На деревянных стенах проще и безопаснее прокладывать наружную проводку, используя гофрированные трубы, пластиковые кабелькналы с негорючего материала. Некоторые кабельканалы имеют раскраску структуры древесины различных пород, что позволяет удачно подобрать гармонию с общим интерьером. Иногда прокладывают провода по равномерно расположенным по линии керамическим изоляторам.

Деревянные подрозетники для наружной проводки используются редко, в большей степени для декоративных целей.

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника  любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм

Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому

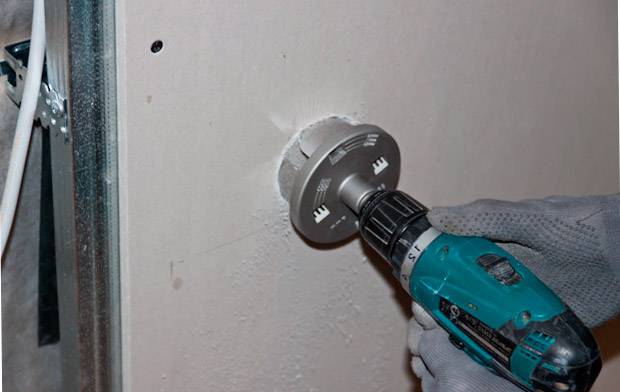

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

Видео описание

В этом видео наглядно показана конструкция подрозетников: Габариты стандартной коронки совпадают с внешними размерами подрозетников по бетону. Поэтому коронку при сверлении полностью утапливают в стене. По окончании работы в отверстии остаётся бетонный цилиндр с отверстием посередине. Его легко выбивают зубилом, установленным в перфораторе в режиме отбойного молотка.

При отсутствии коронки поступают следующим образом:

• подрозетник прислоняют донышком к центральной точке разметки и обводят корпус коробки карандашом;
• к сверлу прислоняют подрозетник, и отмечаю изоляционной лентой высоту стакана;
• внутри контура разметки высверливают максимальное количество отверстий в режиме перфорации, утапливая сверло до изоляционной отметки;
• выбивают зубилом проём так же, как и в предыдущем случае.

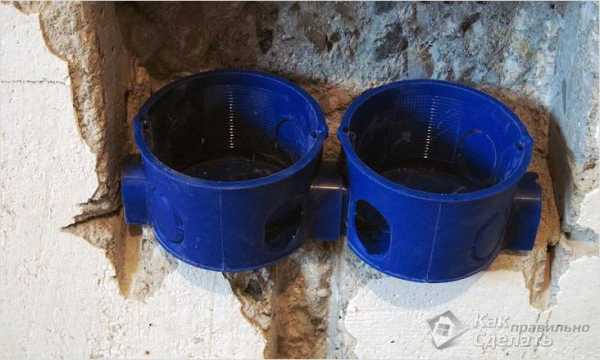

Последовательность установки подрозетника в бетонную стену:

Шаг 1. Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.

Шаг 2. Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.

Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:

При отсутствии данной коронки отверстие можно сделать и с помощью бура. Для этого сверлим множество отверстий в месте установки подрозетника, а затем выдалбливаем бетон при помощи зубила, которое также устанавливается на перфоратор.

Шаг 3. После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.

Шаг 4. Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.

Шаг 5. При установке подрозетников в бетон или кирпич часто возникает вопрос: «С помощью чего фиксировать подрозетник?». Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).

Материалы, которые используют для фиксации подрозетников: алебастр, гипсовая шпаклёвка и гипсовая штукатурка

Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.

В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.

На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.

Правила установки подрозетников

Разновидности подрозетников

Если расположение проводки проходит через перегородку и маскируется облицовкой, то соединение проводов в таких местах запрещается. Создание перемычек в этом случае возможно только в коробках, где заканчивается участок скрытой электропроводки.

Нужно проявить внимательность при вводе кабеля в подрозетник. Под него формируется штроба, которая должна точно соответствовать контурам данной установки. После монтажа кабеля все просветы заполняются штукатуркой, цементом или аналогичным строительным раствором.

Схема создания проводки

Чтобы сократить расходы на проведение электросети и установку подрозетников, необходимо правильно расположить силовую линию:

1. На поверхности намечается условная линия, по которой можно осуществить самый короткий путь перемещения электродов. Обязательно высчитывается наилучшее месторасположение установочной коробки.
2. Через отмеченную точку нужно провести горизонтальную и вертикальную линии. Они прочерчиваются с помощью угольника и отвеса. Линии можно формировать обыкновенным карандашом.
3. От центральной точки пересечения данных линий необходимо отложить расстояние, равное радиусу подрозетников.
4. Установочная коробка прикладывается к стене, переворачиваясь к поверхности лицевой частью.
5. Помеченные точки нужно сравнить с контуром установочной коробки и прочертить ее абрис.

Высверливаем отверстие для установки подрозетника

Когда планируется использовать коронки по бетонной или каменной поверхности, обрисовывать контуры подрозетника не нужно, так как просвет в конструкции делается разово при использовании перфоратора и дрели. Выбирается сверло со специальным наконечником около Ø 6 мм в диаметре. Рекомендуемая глубина просвета примерно 7 см. Когда процедура формирования отверстия завершается, нужно в полученное пространство вставить коронку с вмонтированным в нее сверлом и сформировать полное углубление для установки подрозетника.

Проделывание отверстий

Правила монтажа подрозетника

Порядок работы следующий:

буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между “дырок”, если речь о блоке)

Глубина сверления – 5см.

выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

Как установить коробку под розетку в бетонную стену

Для начала рассмотрим установку подрозетника в монолитную конструкцию. Монтаж осуществляется только после штробления канала под электрокабель. Первым делом понадобится определенный инвентарь:

• перфоратор,
• зубило и молоток,
• гвоздики 10 мм,
• шпаклевка, строительный клей или цемент,
• уровень,
• отвертка шлиц на 4 мм,
• отвертка крест на 2 мм.

Инструкция по штроблению каналов подрозетника:

• нарисовать план электросети помещения,
• продумать размещение, высоту и количество розеток, которые необходимы для данного помещения,

на штробе под кабель, в месте, отмеченном на плане, просверлить перфоратором отверстие,

• очистить полученное отверстие от мусора,
• вставить подрезетник, если необходимо, расширить отверстие.

На данном этапе подготовительные работы закончены. Теперь нужно отключить электропитание и приступать к непосредственному монтажу подрозетников.

Монтаж коробок под розетки включает в себя следующие пункты:

• если кабель не был проложен заранее, то его подключают к счетчику и фиксируют в штробе до места первого разрыва. Запас должен быть не менее 10 см,
• в подрозетнике выдавливают или вырезают отверстия под кабель,
• конец кабеля зачищают от изоляции и отдельные проводки просовывают внутрь подрозетника,
• подрозетник фиксируют в отверстие и закладывают цементом, строительным клеем или шпаклевкой. Выбор материала зависит от размера отверстия, если щель большая, лучше подойдет клей или цемент, если маленькая – шпаклевка.

Далее подключается розетка или выключатель, а после нанесения декоративных материалов устанавливается их лицевая часть.

Какие бывают подрозетники?, как сделать самому, Ремонт и Строительство

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).
2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.
3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки, когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Похожие материалы:

• Размеры и виды кабель-каналов
• Почему розетка вываливается из стены
• Какие бывают клеммные колодки

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Монтаж на различные поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр
