Как происходит установка приточного клапана на окно?

Установка клапана приточной вентиляции на пластиковое окно – пошаговая инструкция

Из инструментов при установке вытяжного устройства понадобятся:

1. Строительный или канцелярский нож.
2. Стремянка.
3. Шуруповёрт или отвёртка.
4. Комплект, куда входит клапан и сопутствующие материалы.

Иллюстрация	Описание действия
	В комплект входят: клапан, уплотнитель длиной 350 мм, два уплотнителя длиной по 160 мм и крепёжные элементы.
	На первом этапе производят зарезку уплотнителя, для этого устройство прикладывают в качестве шаблона и обрезают с двух сторон уплотнитель (длина − 350 мм) на створке.
	Обрезанный фрагмент уплотнителя удаляют.
	В места крепления устанавливают три крепёжных дюбеля – два по бокам и один посередине.

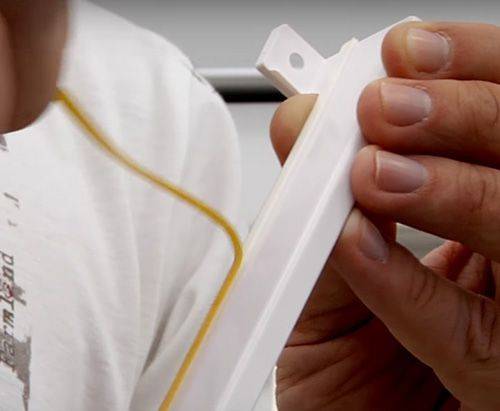

	С поверхности уплотнителя изделия удаляют защитную плёнку.

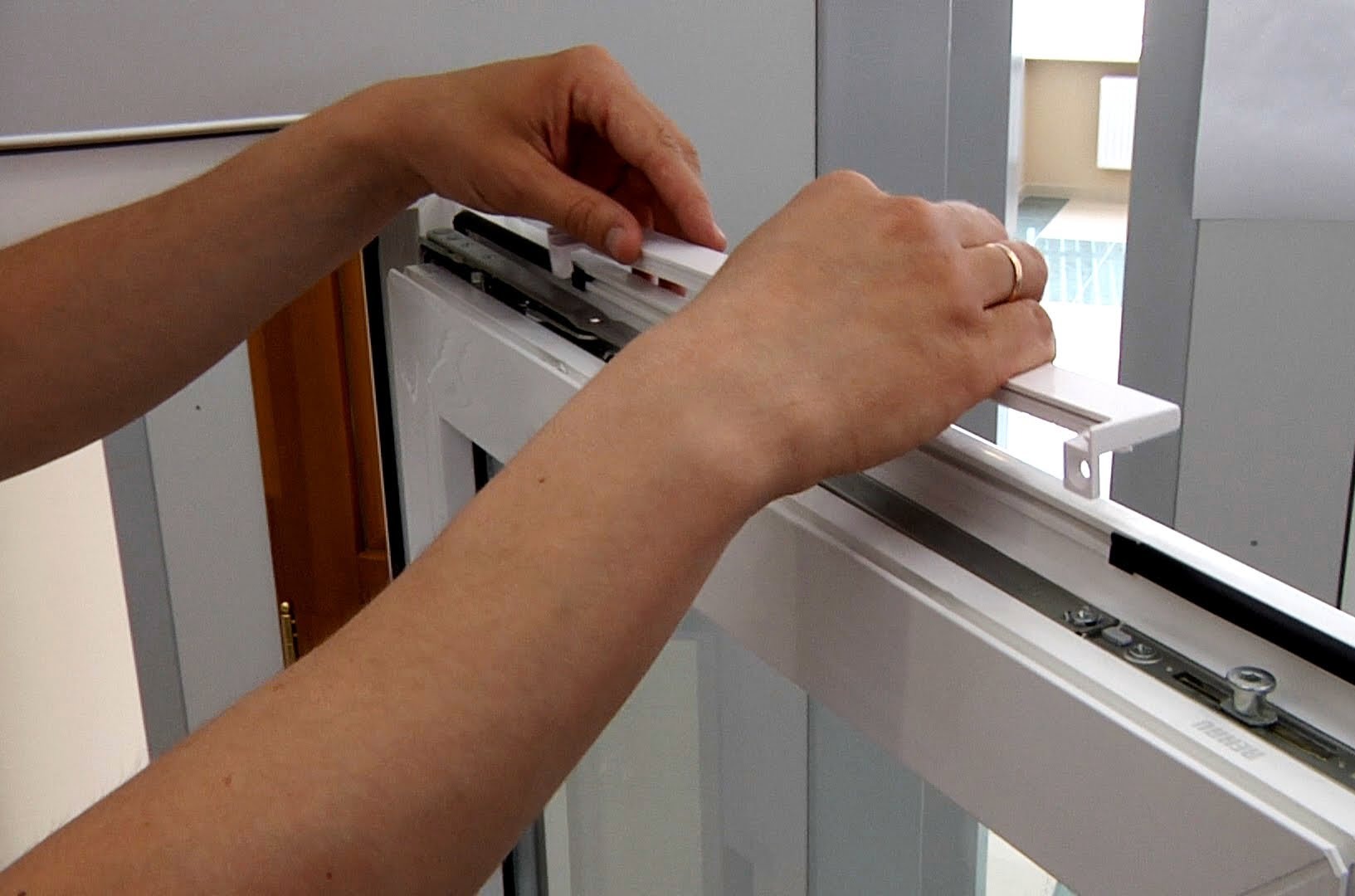

	Устанавливают изделие на створку.
	Фиксируют при помощи саморезов.
	На следующем этапе вместо штатного уплотнителя вставляют те, что идут в комплекте и имеют длину 160 мм каждый.
	Уплотнитель зарезают на внутренней стороне оконной рамы на 350 мм и удаляют.
	Вместо удалённого уплотнителя устанавливаем тот, что идёт в комплекте.
	За счёт более тонкого уплотнителя обеспечивается приток воздуха в помещения, а интенсивность его потока можно регулировать при помощи ручки на корпусе устройства.

Несколько иначе обстоит дело с установкой вентиляционного клапана Аir Box Сomfort.

Этапы установки Аir Box Сomfort

Критерии выбора оконных клапанов вентиляции

От выбора типа вентиляционного клапана зависит микроклимат в доме, поэтому к данному вопросу стоит подходить, учитывая максимальное количество критериев. Наибольшее значение имеют следующие из них:

• пропускающая способность изделия. Существующие нормативы рекомендуют объем приточного снаружи воздуха на уровне 30 куб.м./час на одного человека;
• уровень звукоизоляции конструкции после установки клапана. Данный показатель не должен превышать 30-35 дБ;
• эффективность работы в зимних условиях при низких наружных температурах. Клапан должен быть выполнен с соблюдением требований по изоляции внутренних конструкций, предотвращающей возможное обледенение, а также попадание в помещение слишком большого количества холодного воздуха;
• механизм регулирования. Разработаны автоматический, ручной и смешанный (комбинация из двух предыдущих) способы регулирования количества поступающего извне воздуха;
• место установки изделия. Помимо монтажа непосредственно на оконную конструкцию, существуют варианты с установкой на стену. Они более дорогие и требуют значительных сопутствующих работ, например, по пробивке и прокладыванию каналов к клапану;
• способ установки клапана. Его монтаж без снятия оконного блока гораздо удобнее и дешевле альтернативных вариантов.

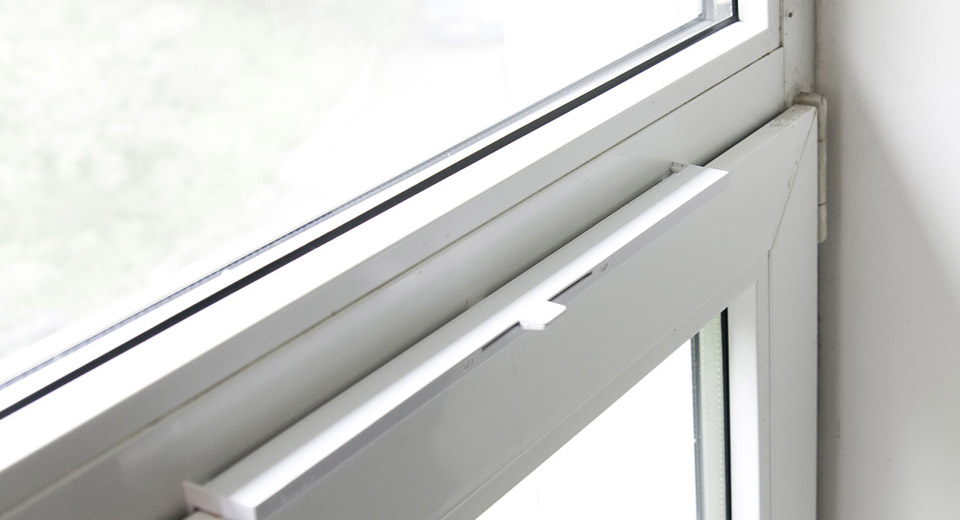

Рис. 6. Клапан до установки.

Виды

Устройства для создания вентиляции различаются по материалу, используемому при производстве. Они бывают пластиковыми и металлическими.

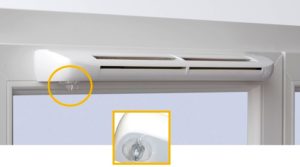

Регулировка

По способу регулировки приспособления делят на автоматические и механические.

Механические (ручные) клапана оснащены веревкой, соединенной с рычагом заслонки, иначе устройство, размещенное на высоте около двух метров, не достать. Оптимальные параметры выставляются методом проб, вы сами решаете, какое количество воздуха пустить в помещение.

Могут быть механическими и автоматическими

Автоматическая конструкция осуществляет регулировку по уровню давления и влажности. Она не требует присутствия человека и в нужный момент увеличивает или уменьшает входной канал. При сильном ветре специальная шторка уменьшает количество входящего воздуха.

Контроль уровня влажности возложен на гигроскопичный датчик. Он изготовлен из нейлоновых лент, которые расширяются и сжимаются при изменении степени влажности. Автоматический клапан удобный и практичный вариант для квартиры или офиса.

Что собой представляют Аэрбокс?

Устройства Аэрбокс предназначены для поддержания естественной воздушной аэрации в помещении, которая нарушается при полном закрытии оконных створок. Работа их протекает в автоматическом режиме при полностью закрытом окне, за счет воздушных заслонок подвижного типа.

В современных вариантах клапанов Air Box при усилении ветра они самостоятельно прикрываются, сокращая объем поступающего воздуха в помещение.

Автоматическая работа заслонок позволяет регулировать процентное содержание влажности в воздухе, тем самым снижая вероятность возникновения условий для образования конденсата, способствующего биологическому загрязнению.

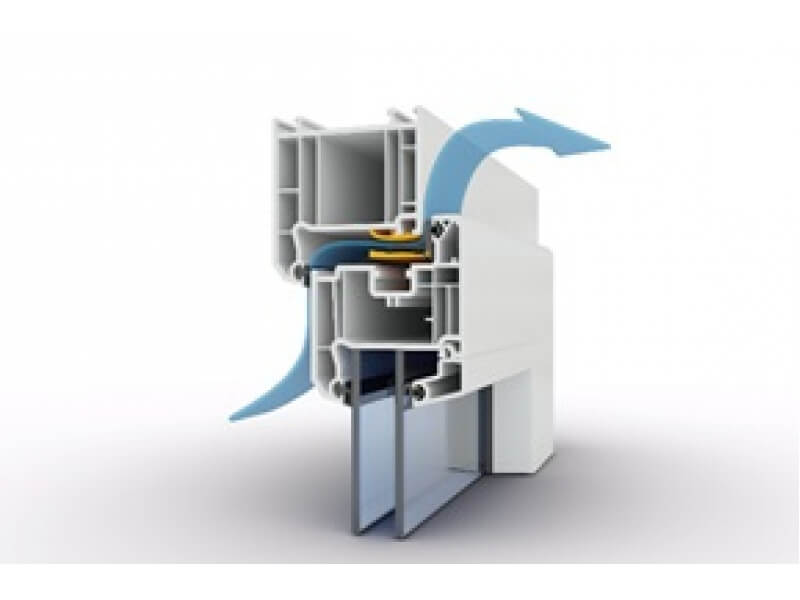

Принцип функционирования клапана Air Box:

1. На створке и раме окна монтируют корпус AirBox, для этого снимается часть заводского оконного уплотнителя.
2. Через сформировавшееся отверстие в оконной системе в комнату поступает уличный воздух.
3. Процесс регулирования воздухоподачи происходит благодаря регулировочной ручке устройства, перемещая ее в положение вправо/влево, в некоторых версиях она поворотного типа.
4. Благодаря естественному перепаду давления в воздушной среде и в помещении, примерно в 10 Па, воздух из внешней среды будет поступать во внутреннюю.
5. Заслонки сконструированы таким образом, что более холодный уличный воздух направляется вверх, нагревается там от более теплого воздуха и равномерно распределяется по всему помещению, в результате чего в него не поступают сквозняки и общая температура воздуха не падает.

Поскольку эффективность работы AirBox зависит от разницы давлений, которая определяется снаружи и внутри помещения и имеет максимальное значение в осенне-зимний период года, то именно в это время тяга имеет самую большую разницу.

Помимо климатического сезона, тяга зависит от множества внешних причин: месторасположения окна по сторонам света, высоты дома, розы ветров и климатических характеристик местности.

Выполняя наладку приточного клапана AirBox, специалисты не советуют полностью прикрывать клапан.

Для каких типов окон они подходят?

Клапаны Аэрбокс приточного типа являются универсальными по варианту установки, могут применяться для всех типов современных оконных систем: пластиковых, деревянных и алюминиевых. Этот принцип заложен в конструкцию вентиляционного клапана. Он устанавливается на раму и створку из любого материала и не портит его внешний вид.

При самой простой схеме монтажа Air Box без фрезеровки корпус не затрагивается, потребуется только удалить часть штатного оконного уплотнителя на створке и раме и установить более тонкое изделие. В этом же месте, с новым уплотнителем устанавливают и корпус приточного клапана.

В наибольшей степени установка таких вентиляционных устройств необходима для зданий, возведенных из монолитного железобетона, а также в частных домах, у которых слабая естественная вентиляция. Поскольку на таких объектах потребуется чаще открывать форточки и створки окон, что приводит к увеличению теплопотерь и росту затрат на нагрев помещения. Кроме того во время открытия окон, они становятся источниками повышенного уличного шума.

Уход

Чистка выполняется каждые полгода. Внутренности достаточно пропылесосить, поверхность протереть влажной тряпкой. Разбирать не рекомендуется, как и мочить, использовать для мытья химические средства.
Во время ремонта в комнате устройство защищают от пыли и мусора, для этого его заклеивают строительным скотчем.
На зиму клапан теплоизолируют, следят, чтобы он не перекрывался полностью

Если прибор с воздушным фильтром, его при необходимости меняют, летом замену выполняют чаще.
Важно соблюдать все рекомендации производителя, указанные в инструкции, не перекрывать поток воздуха посторонними предметами, вовремя его чистить.

пластиковое окно

Как установить приточный клапан на окно: пошаговый установка

Вентиляционный клапан может быть установить на окно 2-мя способами: с перфорацией и без. Рассмотрим оба вариант.

Последовательность монтажа климатического клапана с перфорацией:

Подготовка инструментов:

• Электронная дрель;
• Электролобзик;
• Ратфиль;
• Сверла на 5-10 мм;
• Строительный ножик;
• Шаблон для разметки контуров клапана;
• Герметик.

1. Средством шаблона нанести контур размещения приточного клапана. Маркер необходимо приложить к верхней створке. Для данной работы створку окна лучше снять, так как разметка производится с внешней и с внутренней стороны детали.
2. По разметке просверлить пара сквозных отверстий 5-миллимитровым сверлом. Данный ряд послужит базой для более большой перфорации.
3. Приготовленные отверстия рассверлить сверлом в 10 мм. Для удобства размещения клапана отверстия сверлятся с внутренней стороны оконной створки.
4. Расширение приточного клапана. Между парой последних отверстий электролобзиком вырезать остатки материала. В следствии произведенной работы должна оказаться сквозная щель. Края отверстия отшлифовать ратфилем.
5. Монтажную планку клапана установить на поверхность наплава створки и закрепить шурупами. Деталь за ранее необходимо обработать герметиком.
6. В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а после чего вырезать паз с помощью электролобзика и ратфиля.
7. На внешнею поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит шурупами, уплотнение – герметиком.
8. Собрать створку и установить ее на место – на петли рамы.
9. Проверить положение отверстий в створке и наплаве рамы.
10. Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных частей использовать клипсы и защелки.
11. Отрегулировать работу клапана.

Разглядим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:

Для монтажных работ приготовить:

• Обычная отвертка-крестовина;
• Канцелярский ножик;
• Маркер и линейка.

Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель между створкой и рамой. Ветхая прокладка срезается ножиком с наплава рамы. На освободившееся место приклеить необыкновенную прокладку, которая поставляется в наборе с приточным клапаном.

Броский установка клапана:

• В пазы от уплотнителя установить три заглушки «юбкой» вниз;
• Зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну;
• Закрепить клапан шурупами, пропущенными через крепления;
• В паз между кронштейнами установить уплотнитель.
• В данном случае щель между уплотнителем и клапаном на раме работает как канал вентиляции.

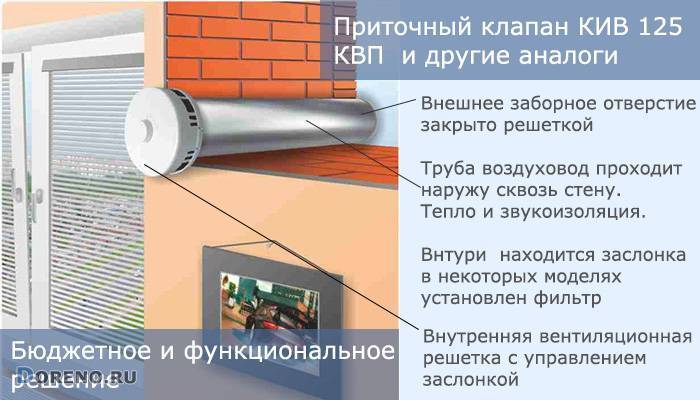

Как сделать приточный клапан на стену самостоятельно

Не обязательно приобретать воздуходув в магазине, ведь можно изготовить его своими руками. Это выйдет не так затратно с точки зрения финансов. Для этого понадобятся следующие материалы:

• утеплитель;
• решетка;
• клапан;
• труба из пластика;
• кусок поролона (для фильтра).

В качестве воздуходува будет выступать непосредственно пластиковая труба. Главное, чтобы в диаметре она была не менее 12 сантиметров. В начале установки с одной стороны пластиковой трубки обязательно закрепляется решетка от ванной или раковины. Эта сторона будет выходить на улицу.

В само устройство нужно вставить утеплитель, который в толщине не должен быть меньше двух сантиметров. Далее ставится поролон, который будет играть роль фильтра. Клапан, приобретенный в любом магазине специализированного оборудования для вентиляции, устанавливается на самом последнем этапе в конце трубки.

Рейтинг лучших моделей для обеспечения качественной вентиляции

10КП Эра D100

Экономный вариант российского производителя. Конструкция легко устанавливается на окно, при этом используется минимальный набор инструментов. В комплекте присутствует качественный фильтр и шумоизолирующий элемент. Конструкция клапана позволяет осуществлять контроль интенсивности притока воздуха.

Средняя стоимость – 780 рублей.

10КП Эра D100
Достоинства:

• Эффективность;
• Не образует конденсата;
• Фильтр предотвращает проникновение пыли и насекомых;
• Удобный монтаж;
• Простая регулировка;
• Качественный воздухообмен.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ДомВент Norvind City

Устройство с внутристенным монтажом, которое поможет организовать правильную вентиляцию помещения. Производительность – 30 м3/час. Для установки не потребуется сверление стены. Крепление осуществляется к нижней части подоконника, после чего запенивается для обеспечения лучшей герметизации. Используемый фильтр – G3. Рекомендуемая температура эксплуатации -40…+80 градусов. Масса прибора составляет 1250 грамм. Производитель распространяет гарантию на продукт в 5 лет.

ДомВент Norvind City
Достоинства:

• Качественный фильтр;
• Не ухудшает звукоизоляционные свойства;
• Нет потери тепла;
• Хорошая производительность;
• Установка без сверления.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Ventec VT 601

Отличный бюджетный вариант польского производителя, который прослужит свыше 7 лет. Производительность конструкции – 25­ м3 в час. Рекомендуется использовать клапан в местах с небольшим шумом. Особенность изделия – после притока воздух направляется в потолок, что исключает возникновение сквозняка. На козырьке устанавливается специальная сетка, которая предотвращает проникновение насекомых.

Средняя стоимость – 670 рублей.

Ventec VT 601
Достоинства:

• Низкая цена;
• Стабильный приток воздуха;
• Универсальная длина клапана;
• Сетка на козырьке;
• Три створки регулирования;
• Поступающий воздух не создает сквозняк.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Характеристики приточных клапанов

Вентиляционные клапаныможно приобрести у нас.

Специалисты компании «Альфард»внимательно выслушают Вас  и предложат товар, применимый к вашим условиям. Установить клапан можно и самостоятельно. Но доверив  установку и монтаж вентиляционных клапанов профессионалам,  Вы будете спокойны  за  качество работы.

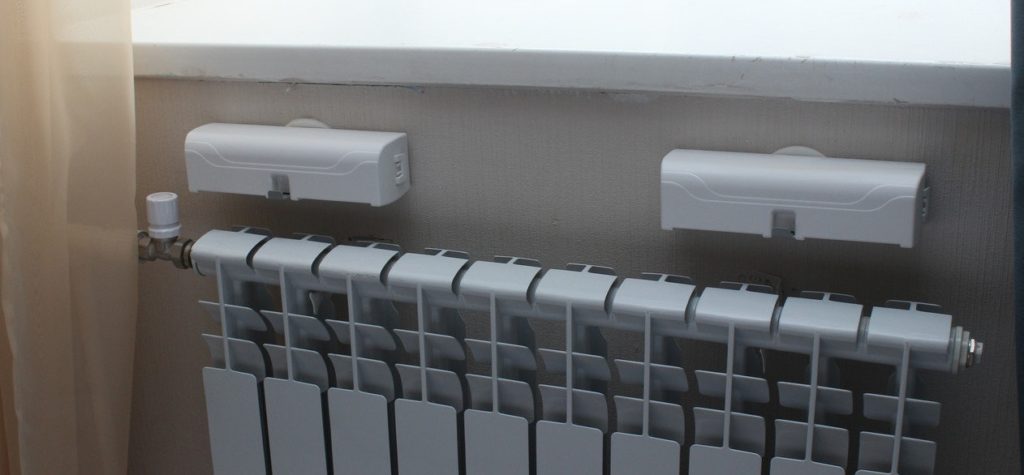

Монтаж приточного клапан в стену своими руками

Желая утеплить жилье, люди иногда доводят его до состояния термоса или закрытого полиэтиленового пакета. Вместе со щелями и сквозняками, они перекрывают пути поступления в помещение чистого уличного воздуха в дом.

Спасет положение приточный клапан в стену своими руками, собрать и установить который не так уж сложно.

В чем проявляется необходимость

Бывают люди, которые предпочитают тёплый и свежий воздух в своих домах и квартирах. Эксперты утверждают, что они не правы. В Америке и Европе пластиковыми окнами пользуются уже более 30 лет. У них есть такой термин, как «синдром нездорового здания». Его относят именно к зданиям, которые имеют плохую воздухообменную систему.

Чтобы люди находились в таких зданиях бывает очень редко. В России около 30 тысяч человек ежегодно умирает от болезней, что были вызваны увеличенным уровнем радона в домах населения. Газ может выделяться из земли, разных стройматериалов и скапливаться в домах, в которых пластиковые окна не имеют вентиляцию. Радон нельзя обнаружить без специального приспособления.

Способы регулирования клапана для ПВХ окон

Практически опыт использования различных моделей и типов вентиляционных клапанов показал, что для их эффективной работы необходимо наличие механизма регулирования. Варианты с постоянными параметрами проветривания оказались неудачными и попросту непригодными для применения в отечественных условиях.

Как отмечалось выше, существует три типа регулирования: ручной, автоматический и комбинированный. Наиболее удобным считается автоматическое устройство, которое использует показания специального датчика, отслеживающего уровень влажности в помещении. В зависимости от этого устанавливается необходимый режим работы вентиляционного клапана – от полного его перекрытия до максимально возможного уровня воздухообмена.

Рис. 12. Автоматически регулируемый клапан.

Достоинством автоматической системы регулирования является то, что она позволяет снизить теплопотери. Такой эффект достигается тем, что клапан начинает работать только в случае повышения влажности, когда в помещении присутствуют люди. Если в комнате долгое время никого нет, то и клапан работает в минимальном пропускном режиме или вообще закрыт.

Ручной способ регулирования работы вентиляционного клапана более надежный, но требует постоянного внимания и контроля.

Рейтинг качественных моделей с автоматической регуляцией клапана

Ventec VT 101

Хорошая модель с возможностью автоматического контроля поступающего воздуха. Установка занимает минимум времени и не требует особых знаний. Продукт обеспечивает не только вентиляцию помещения, но и предоставляет хорошую шумоизоляцию равной 32 Дб. Производительность конструкции – 32 м3 в час. Козырек оснащается специальным фильтром, который не пропускает пыль и насекомых.

Ventec VT 101
Достоинства:

• Шумоизоляция;
• Производительность;
• Большой выбор цвета;
• Автоматическая регуляция;
• Цена.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

AerEco ЕММ

Особенность этого устройства заключается в автоматической адаптации к потребностям пользователей. Такое решение стало доступно благодаря встроенному датчику, который функционирует без электричества и определяет какой объем воздуха нужен для конкретной ситуации. Это полезная функция для больших семей, когда все находятся в квартире, шторка открывается на максимум, а когда никого нет, продукция работает в экономном режиме.

Средняя цена – 4 900 рублей.

AerEco ЕММ
Достоинства:

• Эффективность;
• Автоматическая адаптация;
• Звукоизоляция равна 37 Дб;
• Производительность до 35 м3 в час.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Brookvent AQUVENT HY

Модель оснащена гигрорегулируемой системой, которая автоматически определяет объем и расход воздуха. Также при помощи специального датчика контролируется уровень влажности. Изделие подстраивается под нужды пользователя. Чтобы монтаж не занимал времени и не затрачивал сил, производитель оснастил прибор тонким корпусом. Следить за конструкцией легко, достаточно очищать фильтр от пыли один раз в год. Особенность этого варианта – универсальность, он подойдет не только для ПВХ, но деревянных и алюминиевых рам.

Средняя цена – 2 800 рублей.

Brookvent AQUVENT HY
Достоинства:

• Простое техническое обслуживание;
• Тонкий корпус;
• Эффективность;
• Гигрорегулируемая система;
• 3 режим работы;
• Наклонный воздушный поток.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Вентиляционный клапан для пластиковых окон: разновидности приточных клапанов

Для оптимизации вентиляционного механизма жилплощади изначально определяются с типом регулировки и вариантом монтажа приточного приспособления.

Существует 3 вида клапанов:

1. Фальцевый оконный клапан.
2. Щелевой клапан на окно для приточной вентиляции.
3. Накладной клапан проветривания для пластиковых окон.

Фальцевый оконный клапан

Самый простой вариант с низкой пропускной способностью (не более 5 куб. м/ч). Для комнат с большой площадью придется оснастить два и более фальцевых клапана. Как поставить фальцевой клапан без сверления своими руками, расскажут специалисты. Также можно посмотреть видео в интернете.

Среди его достоинств:

• высокие теплоизоляционные и звукопоглощающие функции;
• несложная и быстрая установка;
• невысокая стоимость;
• возможность настройки и автоматизации.

Микропроветривание производится посредством прорези в раме. Механизм максимально простой, потому его можно установить без демонтажа стеклопакета.

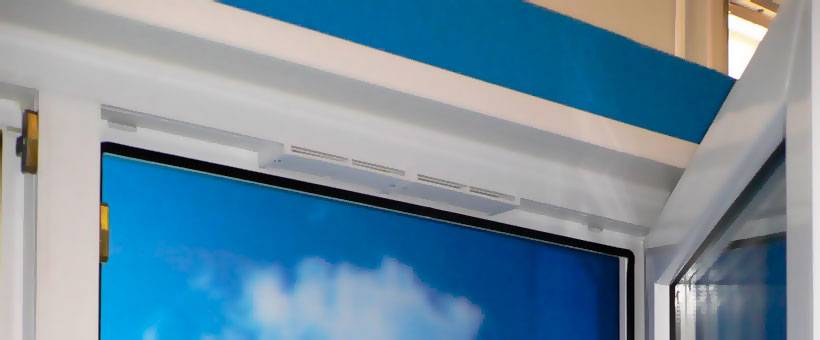

Вентиляция в пластиковых окнах: щелевой клапан

Приспособление представляет собой щелевое отверстие с габаритами ширины в пределах 17-40 см, высоты – 12-16 см. Модель отличается впускным механизмом, блоком контроля и регулировки, может быть предусмотрен фильтр.

Представленный климатический клапан выражает такие достоинства:

• отличная пропускная способность (в районе 20 куб. м/ч);
• простота установки;
• высококачественная защита от внешних факторов.

Модель впускается в двух вариациях: одно- и двухблочная система. При монтаже последней могут возникнуть сложности, так как в процессе установки понадобится фрезеровка оконного блока. Как ставится врезной клапан, расскажут специалисты.

Накладной вентклапан

Принцип работы похож на щелевое приспособление, но с более сильной производительностью (до 100 куб. м/ч). Представленное приспособление допускает теплопотери, характеризуется низким уровнем шумопоглощения. Поэтому его использование ограничено офисными и производственными помещениями большой площади.

Обзор лучших производителей

Модели приточных клапанов выпускаются разными странами и представлены в технических и цветовых вариациях.

Aereco — приточный клапан производства Франции

Aereco – изготовитель вентиляционных клапанов для пластиковых окон из Франции. В ассортименте представлены изделия с повышенной звукоизоляцией (серия EHA2). Есть в линейке клапаны с датчиком V8, который автоматически регулирует воздушный приток с учетом уровня влажности. Цвет клапана можно подобрать под оттенок окна. Выпускаются проветриватели в сером и белом цвете, под тик и бук. Особой популярностью пользуются модели:

• ЕНА2 – пластиковые устройства производительностью до 35 м3/ч. Представлено три разновидности с разной пропускной способностью. Звукоизоляция на уровне 37 дБ.
• EMM – отличаются подвижным наружным блоком.
• EMF – с механическим регулятором.

Air-Box – отечественный производитель, выпускающий клапаны механического типа из пластика. Датчика уровня влажности в них нет, но его отсутствие компенсируется простотой установки, привлекательной стоимостью. Наружный блок тоже отсутствует. Приточник фиксируется на створке рамы изнутри.

Модельный ряд представлен сериями:

• Standart. Фрезеровка не требуется. Производительность небольшая – 4,8 м3/ч. Уровень звукоизоляции – 32 дБ.
• Comfort. Устанавливается с фрезеровкой и без фрезеровки. При монтаже первым способом производительность увеличивается до 42 м3/ч против 31 м3/ч. Можно устанавливать на любые створки.
• Comfort S. Производительность устройства – от 40 до 42 м3/ч. Монтаж выполняется с фрезеровкой. Главное отличие – двухстороннее направление потока, благодаря чему увеличивается эффективность проветривания.

Rehau – один из известнейших производителей, зарекомендовавший себя с лучшей стороны. Выпускает несколько серий продукции, каждая из которых рассчитана на помещения различного назначения:

• Aerovent+ – для городских квартир. Клапаны отличаются простым монтажом, достаточным объемом воздухообмена.
• AR75 – линейка для загородных домов и просторных квартир. Клапаны рассчитаны на проветривание нескольких помещений, при условии замены стеклопакета устанавливаются в готовое окно. Благодаря многоступенчатой системе регулировки максимальный объем приточки составляет до 113 м3/ч.
• Invisivent – для общественных помещений большой площади. Объем приточного воздуха достигает 300 м3/ч, при этом клапаны отличаются улучшенной звукоизоляцией и легким обслуживанием.

Renson – бельгийский производитель, выпускающий щелевые алюминиевые проветриватели. Выделяется модель Aerovent, которая имеет производительность 21 м3/ч (для разности внешнего и внутреннего давления 10 Па). Шумоизоляция составляет не менее 42 дБ. Предусмотрена защитная сетка и фильтр.

Качественную и разнообразную продукцию выпускают фирмы: Helios, Siegenia, Мабитек. Они заслуживают доверие покупателей.

Клапан микропроветривания Air-Box

Airbox comfort

Клапаны проветривания Air-Box были разработаны российскими производителями. Преимущество изделий, обуславливается возможностью монтажа на окнах любой конструкции. Кроме того, клапан можно разместить в фальце оконного блока, что делает изделие скрытым.

Airbox standart

Клапан проветривания Air-Box Standart, состоит из двух конструкционных частей: нижнего и верхнего. Верхняя часть клапана обеспечивает подачу потока воздуха в помещение, а нижняя осуществляет забор воздуха с улицы. Функционирование устройства основывается на разряжении воздуха, если в комнате функционирует вытяжная вентиляция.

Комплектация клапана проветривания Air-Box Comfort в отличии от Standart имеет одно преимущество — шумозащитную функцию. Также устройства отличаются вариантами монтажа. Монтаж может осуществляться как при помощи фрезеровки профиля, так и без него.

Безфрезерный вид монтажа выполняется самостоятельно, для чего потребуется снять уплотнитель и осуществить установку устройства. Модели типа Comfort S предназначаются зачастую для установки на глухие модели окон, где предполагается сверление оконного профиля.

Широкую популярность клапаны Air-Box получили благодаря невысокой стоимости, высокой эффективности работы, а также простоте монтажа. Как осуществляется установка клапана вентиляции своими руками, узнаем далее.

Размещение

Устройства для вентиляции помещения устанавливают на окно или на стену около него. Размещение на стене создает дополнительные трудности по пробиванию прочного материала несущей конструкции, для этого потребуется специальный инструмент и значительные усилия. Поместив устройство на створ окна, вы не нарушите целостность интерьера и легко справитесь с монтажом.

Современные модели клапанов приточной вентиляции рассчитаны на установку на пластиковый, алюминиевый и деревянный профиль. Его монтаж выполняется в прорезь металлопластикового профиля или между створкой и рамой. Корпус устройства изготавливается белого или коричневого цвета и его подбирают индивидуально.

Монтаж щелевого клапана

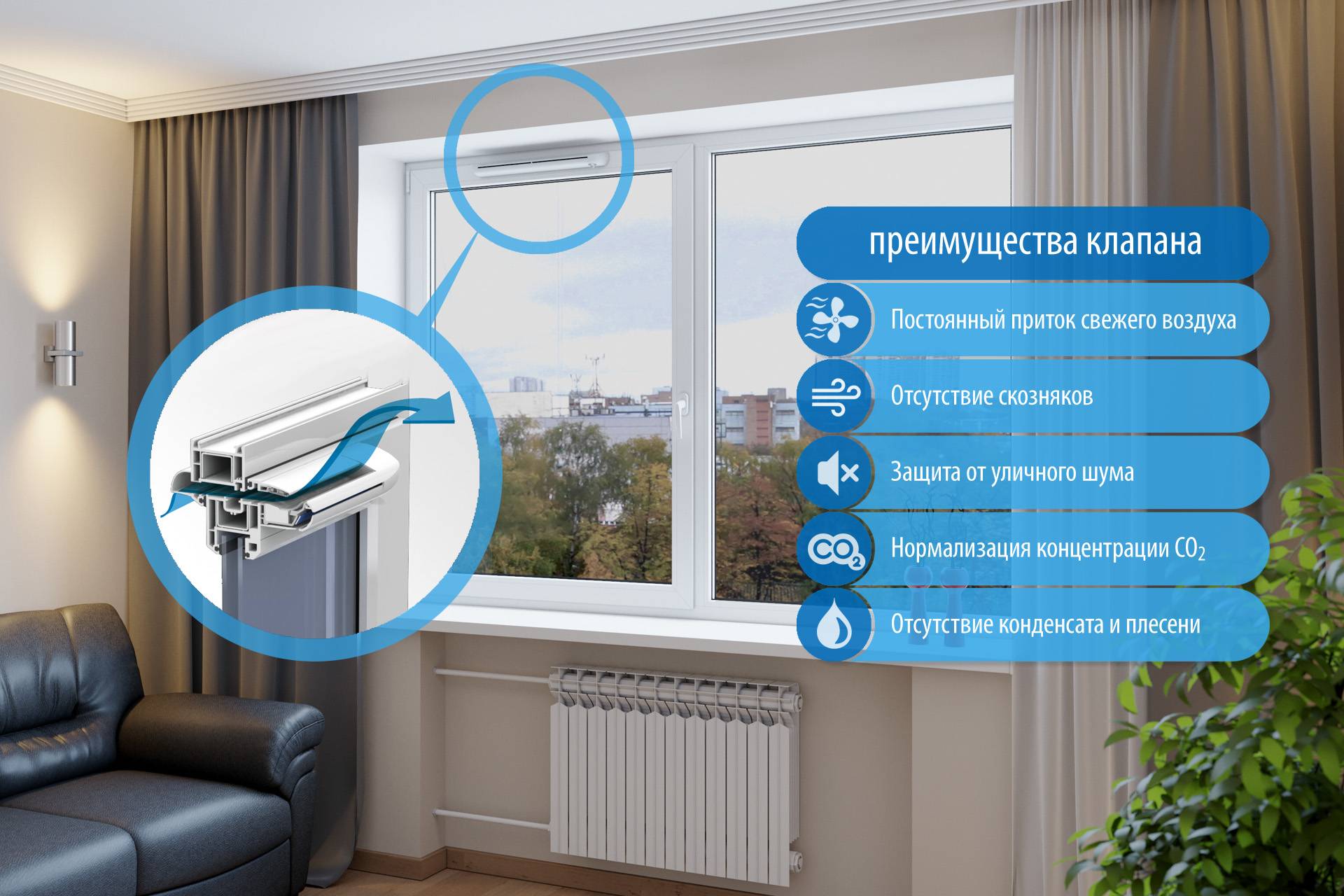

Плюсы установки оконной вентиляции:

Преимущества

Устройство является частью естественной вентиляции, оно обеспечивает подачу свежего воздуха благодаря разнице между давлением снаружи помещения и внутри. Для эффективной работы клапана необходимо иметь действующую вытяжную вентиляцию. В летнее время при высокой температуре на улице потребуется включение принудительной вентиляции.

Принцип работы

Регулировка объема поступающего воздуха выполняется и по уровню влажности, для этого внутри прибора установлен гигрометр, который закрывает или открывает внешнюю заслонку клапана.

Из-за неправильной регулировки заслонки при сильных морозах устройство замерзает, поэтому нельзя перекрывать клапан полностью. Чтобы избежать такой ситуации, необходимо создать пластиковый терморазрыв для металлического корпуса. Изготовители конструируют приспособление так, чтобы входящий холодный воздух не контактировал с теплым и влажным, находящимся в помещении.

Уровень шума после установки вентиляционного клапана, практически, не изменяется. В помещениях с особыми требованиями звукоизоляции устанавливаются акустические вентиляционные устройства, в их конструкции используются материалы, поглощающие звук. Дорогостоящие проветриватели пропускают достаточный поток свежего воздуха и обеспечивают полную тишину.

Как установить в стену своими руками

В процессе монтажа важно придерживаться инструкции, чтобы не упустить ничего важного. Для начала нужно выбрать место: самое оптимальное расположение – возле отопительной батареи (радиатора)

Так можно избежать больших теплопотерь.

Далее нужно придерживаться следующему плану:

Пробурить отверстие

Диаметр важно сделать немного побольше, чем диаметр у трубки воздуходува. Соблюдение расстояния требуется для надежной фиксации оборудования.
Установить защиту от дождя

Аккуратно разместить навес над клапаном, чтобы дождевые капли и снег не могли попасть в прибор. При отсутствии такой возможности разместить устройство под углом.
Вмонтировать приточный клапан. В стене устанавливается устройство, чтобы крепко это сделать, необходимо в конце стыки залить хорошей монтажной пеной.

Таким образом, установить воздуходув самостоятельно совершенно не трудно. Нужно четко соблюдать все требования и тогда можно будет создать отличную вентиляционную систему в домашних условиях без потери тепла.

Монтаж клапана для пластикового окна

Как уже отмечалось выше, существует два способа установки вентиляционных клапанов для пластикового окна:

• с демонтажом и последующей заменой стеклопакета на новый с меньшими размерами. В появившуюся между проемом и оконной рамой щель устанавливается вентиляционный клапан. Данный способ монтажа имеет сразу несколько недостатков:
  o уменьшение площади окна, обеспечивающей попадание света в помещение;
  o дополнительные затраты средств и времени, необходимые для заказа и изготовления нового стеклопакета;
• без демонтажа оконных конструкций. В этом случае вентиляционный клапан устанавливается в оконный переплет. Сам процесс занимает крайне непродолжительное время – порой менее получаса. Это очень удобно, особенно в тех случаях, когда пластиковые окна устанавливались недавно и не требуют ремонта или замены. Кроме того, установка клапана по второму способу, в конечном счете, значительно дешевле.

Рис. 10. Установка клапана.

При выборе модели вентиляционного клапана и способа его установки подавляющее большинство клиентов предпочитает купить вариант, не требующий замены оконных конструкций на новые. Это вполне объяснимо, так как такой монтаж обойдется дешевле и будет выполнен намного быстрее.

Рис. 11. Возможный вариант монтажа.

Установка вентиляционного клапана для пластикового окна показана на следующем видео:

Регулировка и эксплуатация

Датчик влажности помогает регулировать воздухообмен через приточный клапан

Производительность приточника зависит не только от сечения канала и разницы давлений. Оптимальные показатели – 20-35 м3/ч при статическом давлении – 10 Па. В технической документации, прилагающейся к проветривателю, производительность указывается с учетом стандартной разницы давлений. Характеристики по показателям шумоизоляции должны соответствовать аналогичным параметрам металлопластикового окна. 30-35 дБ – предпочтительный диапазон. В этом случае звукоизоляция после установки клапана не пострадает. Лучше всего в условиях отечественного климата показывают себя проветриватели с тепловым разрывом.

Регулировка объема приточного воздуха предусмотрена не во всех моделях вентиляционных клапанов. Там, где это возможно, настройка может быть автоматической или ручной. В самых простых устройствах интенсивность вентиляции никак не регулируется.

Автоматический клапан работает по одному из двух принципов:

• Подача воздуха стабилизируется за счет перепада уличного и внутреннего давления. Предварительно устанавливается заданный диапазон притока и этот объем поддерживается автоматически.
• Используется полиамидный датчик. С его помощью регулируется сечение клапана: оно увеличивается при избыточных показателях влажности и уменьшается, когда показатели в норме.

Автоматические устройства стоят дороже механических, блокировка проветривания есть только в некоторых моделях.

При ручном способе настройки проветривание осуществляется по желанию владельца и с интенсивностью, которую он выберет. Недостатки в том, что механические приборы требуют постоянного контроля и есть риск переохлаждения комнаты и возникновения сквозняков. Обычно крайнее левое положение регулятора свидетельствует о полностью открытом вентиляционном отверстии, крайнее правое положение о том, что отверстие закрыто.

Особенности эксплуатации приточных клапанов:

• Нельзя полностью закрывать клапан в мороз. Если это необходимо, нужно частично заклеивать внешнюю щель, чтобы уменьшить интенсивность поступления воздуха.
• Два раза в год внешний козырек очищают пылесосом, а корпус протирают влажной тканью.
• Для очистки запрещено использовать агрессивные химические средства.
• Воздушные фильтры следует периодически менять.
• При проведении ремонтных работ клапан защищают от пыли.

Какой выбрать?
