Розетки и выключатели в квартире: устройство, замена, перенос, схемы подключения

Что нужно знать, приступая к монтажным работам

Если нужно установить выключатель от существующей розетки

Если розетка уже установлена и подключена, к ней также можно подсоединить выключатель для лампочки. Здесь также существуют два варианта, выбор между которыми зависит от месторасположения люстры. Разница между ними заключается в удаленности светильника от розетки – если близко, то нулевая жила контактируется с ней, если далеко – то от щитка. Рассмотрим оба метода.

Подвод фазы и нуля от розетки

Самый легкий вариант, когда и фаза, и ноль подводятся к выключателю от розетки. Он применим, если лампочка/светильник расположены совсем рядом. Чтобы соединить их, требуется выполнить следующие действия:

1. В первую очередь необходимо установить саму люстру, а затем по всем правилам подвести к ней посредством проводки выключатель.
2. Процедура подключения обязательно должна начинаться с разрыва цепи – обесточивания. Сделать это можно, выключив либо групповой (для комнаты, если он имеется), либо общий (для всей квартиры/дома) рубильник.
3. Далее вскрывается крышка розетки и проверяется ток на ее контактах посредством специального измерительного прибора (отвертки с лампочкой).
4. К контакту с фазой подсоединяется проводник, идущий к вводу выключателя. Вывод подключается к жиле самого светильника.
5. К контакту с нулем крепится проводник, подходящий к выводу от прибора освещения.
6. Если есть контакт заземления, то его также нужно соединить с соответствующим проводником люстры.
7. После правильной скрутки всех проводов, контакты закрываются, провода укладываются на предназначенное место, а вся собранная система испытывается после подачи напряжения.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

1. Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
2. Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
3. Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
4. К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
5. Жилу от него нужно соединить с вводом светильника.
6. Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
7. Таким же путем необходимо соединить и заземляющую жилу для лампочки.
8. После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Подготовка и монтаж подрозетников

Отключаем подачу электричества. Примеряем коробку к отверстию. Не должно быть каких-либо препятствий для монтажа подрозетника в один уровень с поверхностью. Все лишние элементы обрезаем и удаляем.

Дно отверстия очищаем от грязи пыли, а затем грунтуем. Обработка поверхности грунтовкой важна для обеспечения адгезии фиксирующего состава со стеной. Даем грунтовке высохнуть.

Далее выполняем следующие действия:

1. Выдавливаем в коробке пластмассовый фрагмент, через который протягиваем кабель.
2. Обрабатываем раствором стенки и дно углубления, внешнюю часть подрозетника.
3. Устанавливаем устройство (или блок) в раствор. Выравниваем верхний край подрозетника с уровнем стены.
4. Проверяем с помощью строительного уровня горизонтальность монтажных проушин.
5. Удаляем лишний раствор, попавший в коробку.

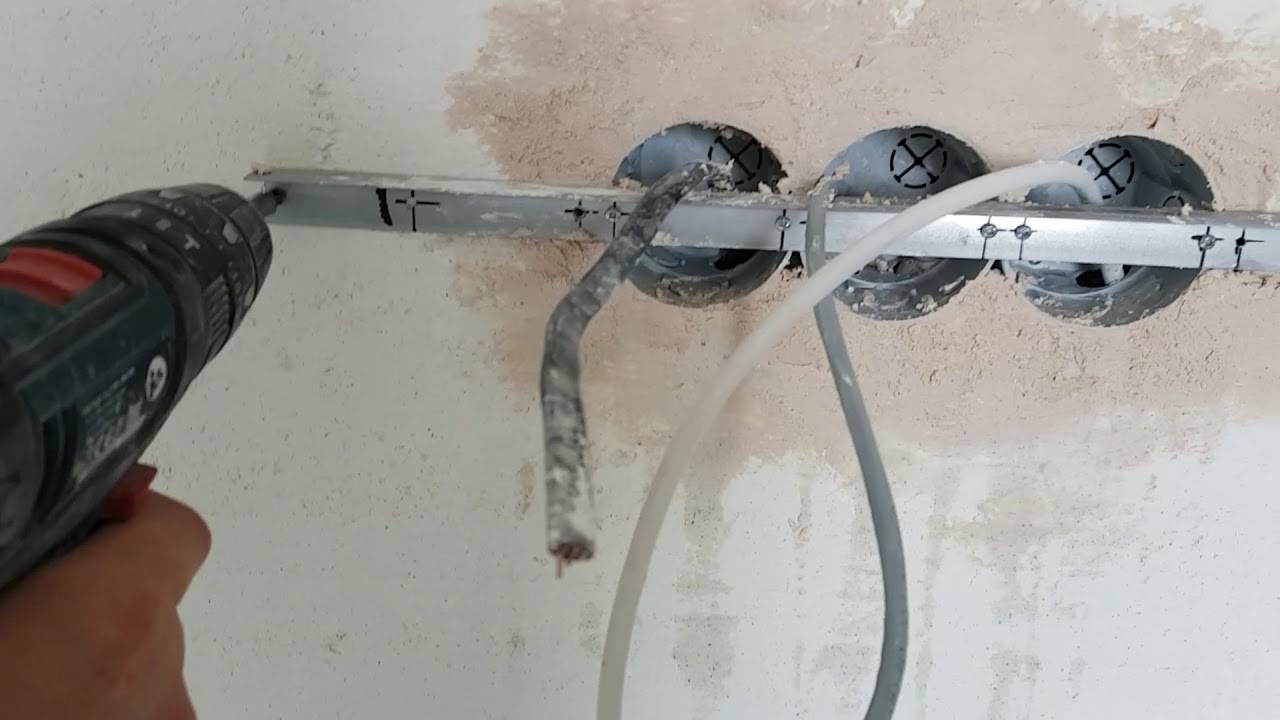

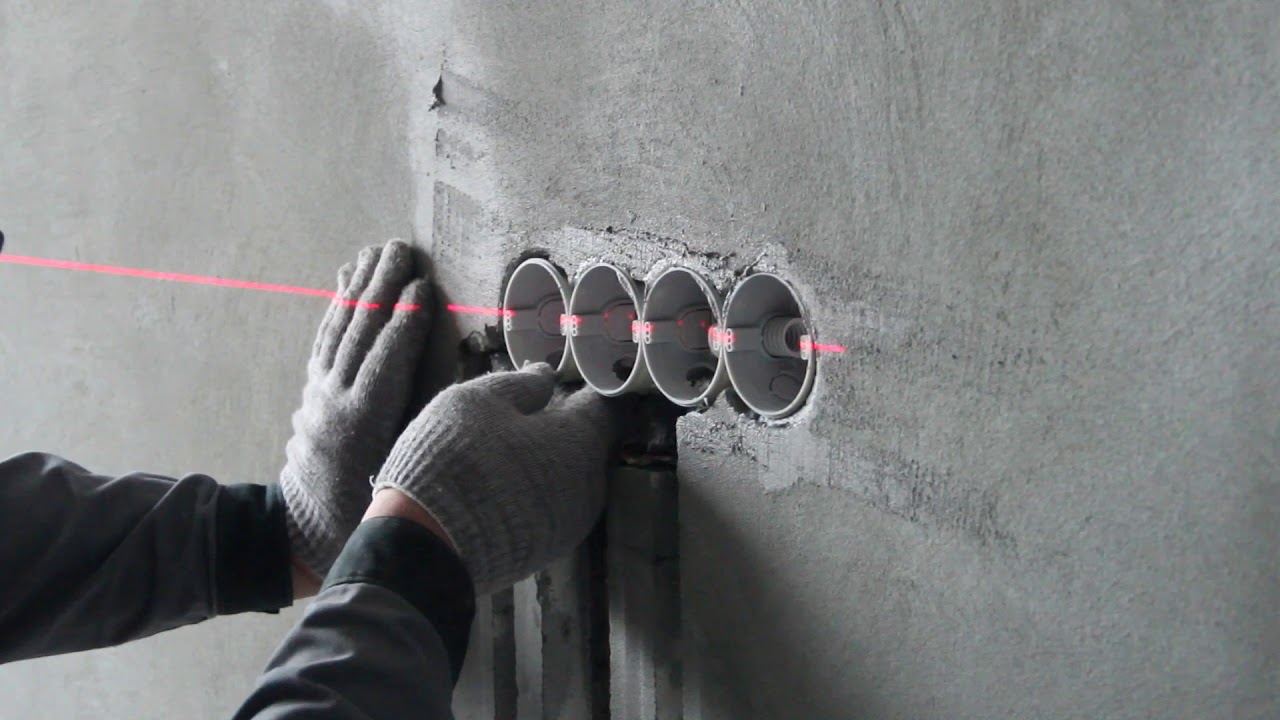

Установка двойного подрозетника

Стыковка подрозетников между собой осуществляется соединителем (другое название — бабочка). На боковинах подрозетников есть специальные пазы для подключения бабочки. Благодаря этим пазам можно соединить не только 2, но и гораздо больше подрозетников.

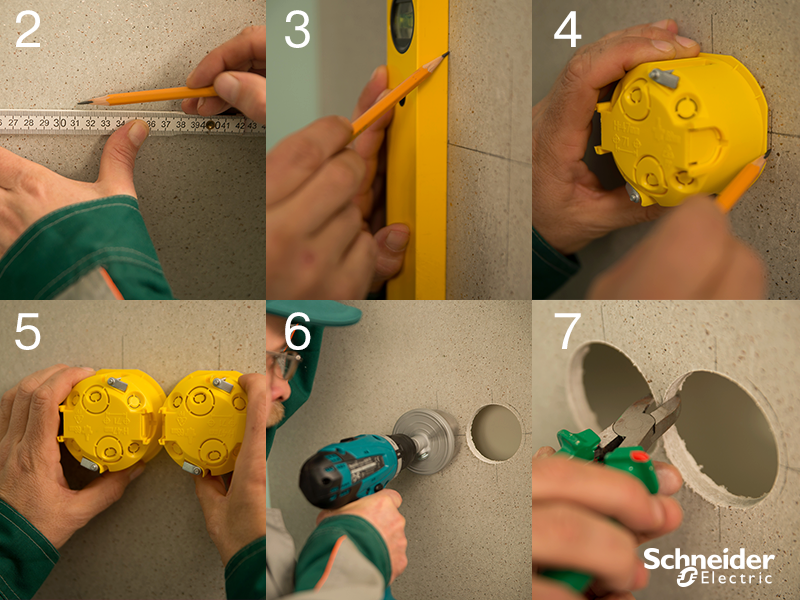

Порядок выполнения работ:

1. Делаем разметку. Отсчитываем расстояние от пола. На желаемой высоте прочерчиваем полосу (строго по горизонтали).
2. Прикладываем подрозетники (соединенные бабочкой) к полосе. Помечаем на полосе центральные части каждого подрозетника.
3. Проделываем отверстия (одним из трех указанных выше способов).
4. Проделываем соединительные штробы между отверстиями. Сделать это можно с помощью болгарки.
5. Опускаем в одно из отверстий провод.
6. Дальнейшие работы выполняются так же, как и в случае с одним подрозетником.

Инструкция по установке в квартире

Монтаж электроприборов производится так

1. Проверяется исправность распределительного щита. Вот его-то своими руками устанавливать категорически нельзя: система допусков для электромонтажников введена не зря. Устанавливать его должны только профессиональные электрики.
2. Отключается питание помещения, где производится монтаж. Желательно при этом повесить на щитке табличку: «Не включать, ведётся работа» или хотя бы предупредить соседей и членов семьи о том, что ведутся работы с электричеством, и ток подавать нельзя.
3. По заранее размеченным линиям производится штробление стен для монтажа электропроводки, делаются выемки под посадочные гнёзда розеток или выключателей. Если используются внешние приборы и внешняя проводка, эту процедуры пропускают. Не требуется штробление, если при ремонте меняются только сами розетки и выключатели, а электрокабель остаётся прежним.
4. В сделанных выемках устанавливаются подрозетники или крепёжные устройства выключателей.
5. Концы кабеля зачищаются, подключаются к зажимам контактов.
6. Розетка или выключатель крепится на своё место.
7. Провода другим концом подключаются к общей электросистеме здания.
8. Устанавливаются внешние панели приборов.
9. На комнату подаётся напряжение, тестером или индикатором проверяется работоспособность установленных розеток или выключателей.

Монтажтут

Установка монтажного короба

Специалисты рекомендуют устанавливать подрозетники нового образца. Они обычно изготовлены из пластика. Бывают двух видов:

1. Для установки в гипсокартон — имеют два ушка.
2. Для монтажа в бетонные и кирпичные стены.

По возможности стоит просто обновить металлический подрозетник от старой розетки. Здесь необходимо подготовить современный монтажный короб из пластика. Ножом отрезать заднюю часть так, чтобы не повредить резьбу. Заготовку вставить в подрозетник из металла, закрепив небольшими саморезами (вкручивать диагонально).

При полной замене металлического подрозетника следует помнить: пластмассовое изделие должно полностью входить в подготовленное для розетки отверстие

Важно, чтобы оно не деформировалось. В противном случае следует либо отрезать его заднюю часть, либо просто сделать отверстие больше

Закрепить подрозетник в стене можно с помощью гипсового или алебастрового раствора:

1. Подготовить раствор. Смесь нужно медленно всыпать в воду, постоянно помешивая. По консистенции она должна напоминать густую сметану.
2. Смочить стену водой и нанести тонкий слой гипса/алебастра. Сделать так для внутренней части отверстия и наружной.

Действовать нужно быстро. Раствор застывает в считанные минуты.

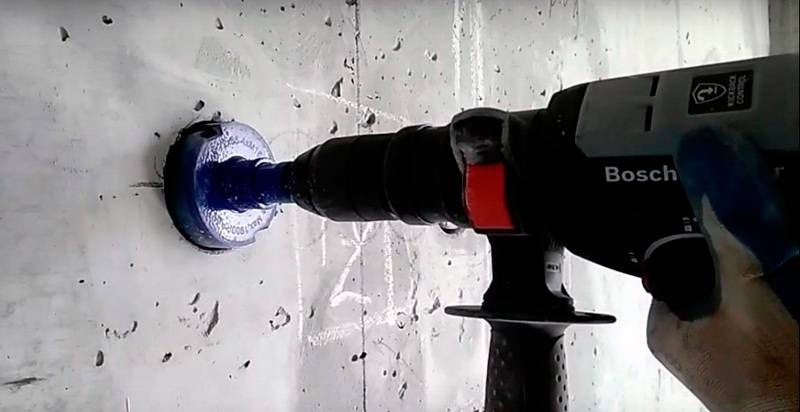

Штробление стен и высверливание подрозетников

Прежде чем преступить к штроблению и высверливанию стен, нужно убедиться с помощью специального прибора, что на этом участке не проходит провод. Также нужно проверить магнитом наличие скрытых труб водоснабжения и арматуры. Сверление арматуры строго запрещено, т.к. это может привести к ослаблению конструкции дома.

От качества высверливание отверстия для подрозетников, напрямую зависит не только эстетическая часть, что не маловажно, но и непосредственно монтаж самой розетки. Стандартные подрозетники имеют размеры 45×68, поэтому отверстия для подрозетников нужно сделать коронкой диаметром 72 мм

И глубиной 50 мм, что даёт возможность заложить больше раствора при вмазывании и надёжности его установки, а также позволит выравнить подрозетник по горизонту и плоскости

Стандартные подрозетники имеют размеры 45×68, поэтому отверстия для подрозетников нужно сделать коронкой диаметром 72 мм. И глубиной 50 мм, что даёт возможность заложить больше раствора при вмазывании и надёжности его установки, а также позволит выравнить подрозетник по горизонту и плоскости.

После разметки трассировки кабельных линий производиться штробление стен с помощью штробореза, обеспечивая тем самым без пылевыеработаты, что особенно важно при чистовой отделке квартиры или частного дома

Электрика в доме своими руками

В наше время люди пользуются такими высокомощными бытовыми приборами как мультиварки, стиральные машинки, посудомоечные машины и другими подобными приборами.

У  жителей, проживающих в квартирах, имеется некоторый запас, в отличие от жителей частных домов. Увеличение нагрузки на электропроводку в доме приводит к тому, что кабеля не выдерживают и разрушаются. Поэтому электрика в доме должна быть при поломке, отремонтирована или даже заменена.

Электропроводку,  в домах раньше делали по простой схеме, то есть в каждой комнате монтировали один выключатель и розетку. В современном мире этого мало, ведь в одну розетку не включишь ноутбук, зарядку для телефона и светильник, например.

 Для того чтобы оборудовать проводку своими руками нужно изучить некоторые правила, стандарты.

В этой статье вы узнаете, как правильно сделать схему проводки, как правильно её развести своими руками и какие требования к ней предъявляются.

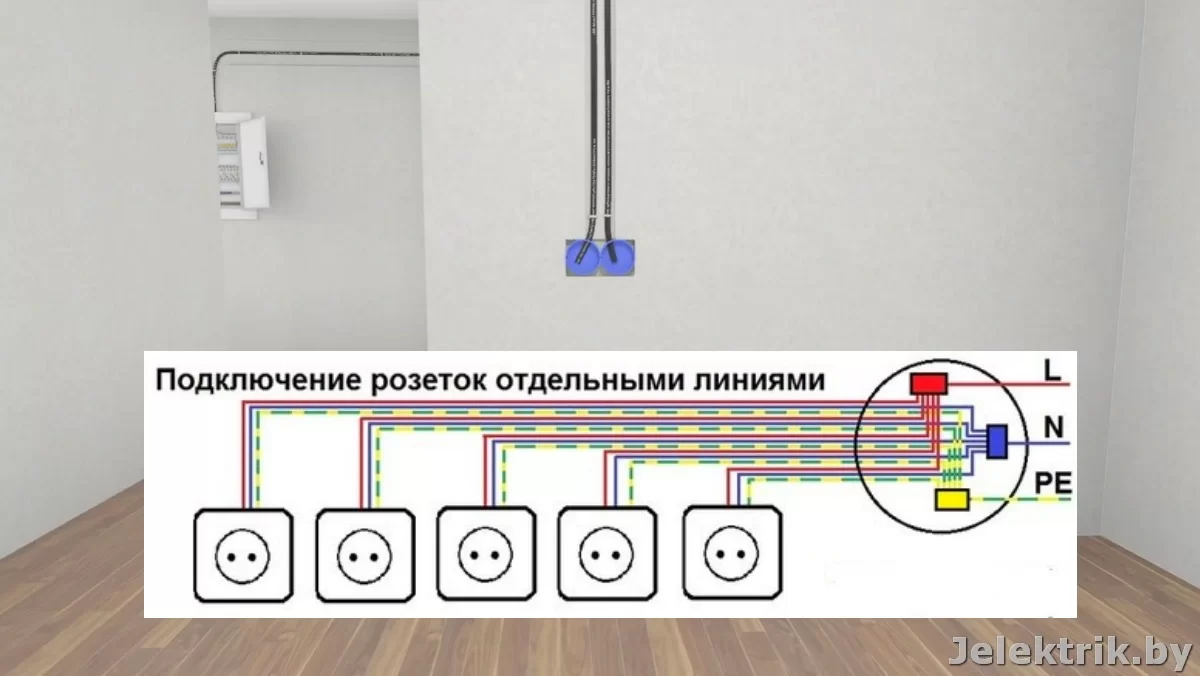

Параллельная схема монтажа

Соединение розеток параллельно от других вариантов отличается наличием отдельной электрической цепи под каждую из розеток. Линии выходит из распределительного щитка и подключается к индивидуальному автомату.

Вариант нуждается в значительных трудозатратах: каждая линия обустраивается в отдельном штробе (если приходится заглублять кабель в стену) или прокладывается отдельно от других, что влечёт к увеличению расхода крепления. Кабеля и сопутствующих материалов потребуется тоже больше.

Безопасность результата обеспечивает целостность электротехники даже при выходе из строя одной линии. Каждая из линий контролируется изолированно от других – их отключение не будет требовать вспомогательного оборудования.

В первую очередь схема полезна для розеток на 3 фазы – для запитывания мощной электротехники: нагреватели, котлы, электрические плиты и прочее.

Возможные ошибки при установке розеток

Для того, чтобы найти новое место для них и провести установку, требуется аккуратно выполнить кропотливую работу. Далее рассказано о типичных ошибках, которые допускаются при осуществлении таких работ:

• Неустойчивая фиксация рабочей части в подрозетнике. Со временем это может привести к сдвигу, что сделает использование значительно менее удобным.
• Перегрев или возгорания элементов устройства. Часто это сопровождается созданием искр в момент контакта.
• При подключении к розетке из-за неправильного соединения может произойти короткое замыкание.

При установке необходимо избегать перечисленных ситуаций. Если работник делал перенос аккуратно, то их возникновение практически полностью исключено.

Правила размещение выключателей

Одним из самых надежных вариантов размещения розеток и выключателей является евростандарт

Существует два стандарта размещения выключателей и каждый из них имеет свои преимущества:

• Советский. Розетки устанавливают на высоте 90 см от пола, выключатели – 1,5-1,6 м. В этом случае маленькие дети не дотягиваются руками до прибора, поэтому находятся в безопасности. В то же время взрослым не приходится нагибаться, чтобы включить технику в розетку.
• Евростандарт. Розетки – на уровне 30 см от пола, выключатели – на высоте 90 см от покрытия. Электрические точки не бросаются в глаза, зачастую скрыты мебелью. Выключатели доступны даже детям, а взрослым не нужно поднимать руку, чтобы включить свет.

Выбирая выключатели, следует знать, что электроприборы подобного рода имеют разную степень влагозащиты. Для влажных помещений нужно приобретать прибор с защитой от проникновения и попадания влаги либо выносить его за пределы комнаты.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2

для розеток и кондиционирования – 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Необходимые инструменты и материалы

Как и для любых других подобных работ, перед началом необходимо подготовить все инструменты и материалы, которые могут понадобиться в процессе выполнения. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе.

Для того чтобы поставить розетку или выключатель, нужно подготовить следующее:

1. Набор отвёрток.
2. Фазоуказатель (вольтметр, тестер).
3. Пассатижи с изоляцией ручек.
4. Монтажный и канцелярский нож.
5. Кусачки.
6. Виниловая изолента.
7. Изолирующие колпачки для переноса розеток.
8. Холодный припой.
9. Съёмник изоляции.
10. Свёрла, дюбеля и тому подобное.
11. Гипс.
12. Электродрель.
13. Силиконовый герметик.

Иногда изолента может использоваться в качестве демпфера, то есть обмотки в местах прохождения через различные отверстия, а не в качестве изоляции.

Почему так важна установка подрозетников в доме

Подключение электроустановочных устройств к силовому кабелю обязательно должно быть безопасным. Правилами предусмотрено, чтобы каждая розетка монтировалась вместе с защитным корпусом – подрозетником. Эта монтажная коробка или стакан обеспечивает защиту от поражения электротоком.

Установка монтажных стаканов повышает пожарную безопасность при использовании электрических розеток

Розетки навесного типа, а также уличные модели уже укомплектованы защитным корпусом, который соответствует требованиям безопасности. Устройства встраиваемого типа при монтаже желательно снабжать подрозетниками.

Основные функции установочных коробок для розеток:

1. Конструкционная – стаканы надежно фиксируют и удерживают розетку в стене.
2. Защитная – коробка предотвращает попадание пыли, влаги и посторонних предметов в электроустановочное устройство.
3. Защита от поражения электрическим током – стаканы для установки розеток в бетонные стены и перегородки изготавливаются из материалов-диэлектриков, благодаря чему несущие конструкции защищены от попадания тока с контактов.
4. Эстетическая – посадочное место из пластика или металла обеспечивает вокруг розетки ровную поверхность, поэтому вся зона установки выглядит аккуратно.
5. Пожаробезопасность – если внутри розетки возникнет возгорание, то пламя не сможет покинуть пределов короба.

Розетки и выключатели, установленные в специальные стаканы, выглядят более аккуратно и эстетично

Полезный совет! Если стакан выскочил из стены или просто плохо зафиксирован, его можно закрепить с помощью самореза, который следует вкрутить в основание. Для бетонных поверхностей нужно добавить еще и дюбель. Альтернативой этому методу является клеевой пистолет. При работе с гипсокартоном подрозетники закрепляются раствором штукатурки. Предварительно поверхность нужно обработать грунтовкой (подойдет клей ПВА).

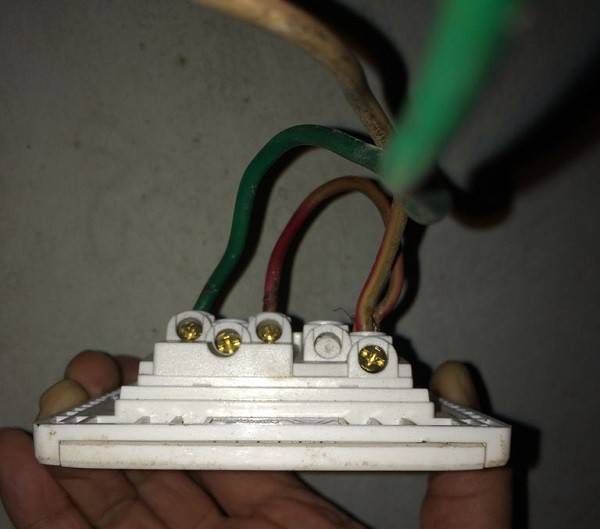

Подключение и установка новой розетки

Перед тем, как заменить розетку, определяем, где в кабеле фаза, ноль и земля. В соответствии с этим подсоединяем провода и затягиваем винты. Цветовая маркировка кабеля выглядит следующим образом:

• Фаза — белая, иногда красная, серая или черная;
• Ноль — синий или голубой провод;
• Земля — желто-зеленый провод.

Не соблюдение правил подключения может привести к замыканию электросети. В зависимости от типа розетки, крепиться она может распорками, дюбелями или болтами. Для того чтобы распорные лапки не мешали их фиксируют канцелярскими резинками.

Процесс установки электрической розетки выглядит следующим образом:

Со старых проводов удаляется изолента.

1. С помощью прижимного винта фиксируется первый провод – фаза. Зажим должен быть крепким, иначе провод будет отходить, и розетка перестанет работать.
2. Тоже самое проделывается с остальными проводами. Если дом старый и проводка не имеет заземления, верхнее крепление в розетке не используется.
3. На последнем этапе вся конструкция, которая уже подключена к сети вставляется в подрозетник. Установив конструкцию в подрозетник, болты не закручивают полностью, а только наживляют. Это делают для того, чтобы выровнять сердцевину точно по центру. Для этого болты закручивают поочередно, а в конце розеточную сердцевину фиксируют центровым болтом.

Схема подключения

В завершении на розетку устанавливают пластиковую панель или крышку, закрепляя ее шурупом. Проверяют, надежно ли сидит розетка на своем месте путем подключения одного из электроприборов. Если при вытаскивании вилки панель и сердцевина розетки не шатаются, все прошло, так как нужно. Но если розетка закреплена слабо, то придется снять верхнюю панель и затянуть все болты сильнее.

Текст видео

Как заменить розетку старого образца в квартире своими руками если она выпадает. Как удлинить короткий провод.Канал Сам себе Мастер: https://www.youtube.com/channel/UCv8x. #СамсебеМастер#какзаменитьрозетку#розетки#ремонт

Для того чтобы заменить розетку старого образца времен #СССР вам необходимо приобрести:1. #Подрозетник для бетонных стен,2. 3 самореза с прессшайбой,3. Розетку (для удобства на два гнезда с одним механизмом, чтобы избавиться от тройников).

Если в вашей квартире #алюминиевыйпровод, то дополнительно вам понадобятся:1. #Клемники фирмы ВАГО с пастой, двух проводные 2273-242 или трех проводные 2273-243 предназначенные для алюминевых и медных проводников.2. 30 см. медного провода сечением 2,5 кв.мм.

Инструменты:1. Шуруповерт2. Бокорезы3. Ножницы4. Нож5. Отвертка6. Индикатор напряжения.

Проверяем работоспособность индикатора, а затем направляемся к щитку расположенному на площадке подъезда для отключения автоматического выключателя.

Индикатором проверяем отсутствие напряжения и приступаем к демонтажу старой розетки.Для начала необходимо отверткой открутить винт удерживающий крышку розетки, затем ослабить винты распорок ее механизма. После этого ослабляем болтовые контакты и снимаем розетку с провода.

В случае если глубины металлического стакана достаточно для установки внутрь него пластикового подрозетника, то мы можем закрепить его несколькими саморезами в районе задней стенки, удалив с него боковые соединительные элементы.

Если глубины металлического стакана не хватает, как в моем случае, то кроме соединительных элементов удаляем и заднюю часть пластикового подрозетника с учетом необходимого размера. Крепеж можно будет сделать саморезами к боковым сторонам металлического стакана в трех точках.

Вместо ножниц по металлу для удаления соединительных элементов подрозетника вы можете воспользоваться бокорезами, острым ножом или канцелярскими ножницами.

В зависимости от расположения провода необходимо сделать вырез в стенке подрозетника с учетом горизонтального расположения крепежных отверстий для розетки. Для этого достаточно подрезать перемычки вокруг отверстия ножом.После этого приступаем к удалению задней стенки подрозетника.Осталось удалить все выступающие элементы по периметру подразетника, которые помешают вставить его в старое посадочное отверстие.

Если пластик подрозетника лопнет, не расстраивайтесь, это ни на что не повлияет. Крепление в трех точках будет его очень хорошо держать.

Вставляя подрозетник обращаем внимание на горизонтальное или вертикальное расположение крепежных отверстий для розетки. Подготовленный вами подрозетник должен без особых усилий войти в металлический стакан.Выпирающие за пределы плоскости стены части подрозетника можно с легкостью удалить ножом. Остается закрепить пластиковый подрозетник саморезами с прессшайбой

Провод поднимается вверх значит необходимо закручивать саморезы в местах подальше от провода и в те места подрозетника где нет щелей и трещин, в его сплошную стенку

Остается закрепить пластиковый подрозетник саморезами с прессшайбой. Провод поднимается вверх значит необходимо закручивать саморезы в местах подальше от провода и в те места подрозетника где нет щелей и трещин, в его сплошную стенку.

Несмотря на то, что болты и гайки клемных соединений розетки железные, и прижимают провод с одной стороны, мы соединим небольшие кусочки медного провода, сечением 2,5 кв.мм., с помощью клемников ВАГО, предназначенных для соединения как медных так и алюминиевых проводников, так будет без сомнения надежней. Кстати таким же образом можно удлинить короткий провод, если его длины недостаточно для подключения розетки или выключателя. Таких кремников вам понадобится всего 2 штуки.

Для удобства подключения розетки необходимы отрезки медного провода длиной 10-12 см., с двух сторон которых необходимо удалить изоляцию примерно по 12 мм.

Благодаря прозрачной части клемника можно убедиться, что провод прошел его контакт.Подготавливаем к монтажу оба кусочка медного провода, а затем подготавливаем к соединению алюминиевый провод. Отрезаем лишнюю часть провода без изоляции и надеваем на него клемник придерживая при этом провод плоскогубцами.

Аккуратно подгибая, укладываем алюминиевый провод к задней стенке подрозетника.

Подключив медные провода к болтовым клеммам розетки, и аккуратно загнув их гармошкой, вставляем розетку на свое место, наблюдая за тем, чтобы провод не был на пути розеточных распорок.

Фиксируем розетку саморезами из комплекта подрозетника. Этого крепления порой достаточно. Но не будет лишним, если закрепить розетку и распорками розеточного механизма.

Как установить розетку?

Что касается розетки, то она необходима, чтобы работал любой электроприбор. Любая розетка рано или поздно выходит из строя, как и всякое оборудование, поэтому их нужно менять.

Установка розетки в целом проще, чем выключателя, если, конечно, вы устанавливаете обычную розетку. В первую очередь, снимите верхнюю крышку с устанавливаемой розетки, перед этим, конечно, нужно полностью отключить домашнюю электросеть.

Саму розетку нужно крепить при помощи двух саморезов, прикрутите провод и крышку на розетку и включите питание, теперь для проверки к ней можно подключить любой электроприбор. Если он работает исправно, значит, вы все сделали правильно.

• Специальные розетки для ванной и кухни намного сложнее в установке, на них всегда приходиться большая нагрузка, к ним проводится подключение электроплиты накопительные водонагреватели, калориферы.
• У таких розеток есть дополнительная клемма, чтобы можно было подключить заземление, это еще один ноль. Устанавливая такую розетку нужно быть очень внимательным к определению провода фазы, это делается активным пробником, аналогично работе с выключателем.
• Если вы решили установить такую розетку, то нужно начать со снятия корпуса, далее розетка закрепляется в подрезетник, после чего, нужно прикрутить провод фазы и ноль к крайним клеммам, к средней прикручивается провод заземления.

Теперь, можно собрать розетку и включить тот прибор, для которого она устанавливалась, через несколько минут отключите вилку прибора и потрогайте ее.

Вилка и розетка должны быть холодными, это говорит о правильности подключения, если же они нагреваются, вы допустили какую – то ошибку, значит, установку нужно повторить. Более подробно об установке розеток и выключателей можно узнать, посетив строительный форум на нашем сайте, там всегда можно найти много полезного.

Как видите, сделать это труднее, чем кажется, но если вы имеете определенные навыки, умеете обращаться с инструментами, то довольно легко сделаете все сами. Если же таких навыков нет, лучше вызвать профессионального специалиста.

Конструктивные особенности прибора

Перед установкой розетки и выключателя своими руками следует разобраться с их конструкцией. Это поможет избежать совершения множества ошибок при работе. Конструктивно розетка состоит из трёх ключевых элементов: контактная колодка в сборе, лицевая крышка и подрозетник. Последние два выполняют только декоративную функцию, и только колодка имеет отношение к электрической части.

Колодка, в свою очередь, состоит из таких комплектующих:

1. Крепёжные лапки. Они могут быть «намертво» закреплены и быть неподвижными или двигаться на винтах из стороны в сторону для регулировки.
2. Два контакта — плюс и минус (заземление).
3. Клеммы, которые выполняют функцию зажима проводов.

Выбирая розетки, требуется обращать внимание на тип лапок. Подвижные сложнее устанавливать, но зато они дают возможность регулировать положение корпуса в любом направлении, то есть можно вмонтировать устройство точно по стене

Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные. Однозубые конструкции быстрее расшатаются.

Провода могут крепиться к контактам с помощью винтов или иметь свои контакты. Последний вариант более надёжен. В первом случае провода необходимо оголить, тщательно проработать припоем и потом туго затянуть на болты.

Клеммы могут быть также двух типов — винтовые и «ёршики». Первые необходимо затягивать винтами, а во вторые провода просто вставляются, при этом механизм самостоятельно их фиксирует. Но у так называемых ёршиков есть и свои недостатки. Переделать их второй раз не получится, поскольку провода придётся вытаскивать силой, а ёршики при этом ломаются. Винтовые перед скруткой следует проделывать холодным припоем.

Правила монтажа розеток и выключателей

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо

Для этого стоит принимать во внимание:

1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
3. При прокладке проводки не стоит укладывать провода, переплетая пучками.

Установка розеток и выключателей при скрытом типе проводки

В течение длительного периода времени электрические точки делались так: в стене пробивалось более-менее круглое отверстие, в которое вставлялась металлическая коробка (а иногда и не вставлялась), затем туда помещалась колодка розетки или выключателя, которая крепилась распорными лапками или цементным раствором. После этого все щели заделывались все тем же раствором.

Такой способ поражал воображение сроком своей службы, но, как правило, сменить розетку без отбойного молотка не получалось. На сегодняшний день изменились и материалы, и технология электромонтажных работ. Устройство электрических точек начинается одновременно с монтажом кабеля. В то время как делается разметка линий прокладки проводки, отмечается и расположение электрических точек, ведь они служат конечными пунктами кабельных линий или узловыми станциями, если речь идет о распределительных коробках.

Пример установки розетки

Наглядная схема монтажа отдельной розетки

Выводы и видео по теме

После ознакомления с правилами подключения выключателя от розетки пользователь не будет испытывать затруднений при выборе подходящего для его потребностей блока (по количеству коммутируемых нагрузок). Кроме того, он сможет попробовать на практике освоить приемы работы с подобными электротехническими изделиями.

Специалисты советуют начать осваивать технику их подключения с простейшей комбинации «розетка плюс одноклавишный выключатель», а затем уже переходить к более сложным сочетаниям. Всем пользователям, желающим усвоить основные приемы таких операций и полностью разобраться в том, как правильно подключить совмещенный блок, весомую помощь окажут видео обзоры. Последние в больших количествах приводятся на страничках соответствующих тематике Интернет ресурсов.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла78Не помогла57
