Розетки в откосах – зачем они нужны и фото

Зачем это нужно. Плюсы и минусы

Специалисты утверждают, что устанавливать розетку в оконный откос имеет смысл только в нескольких случаях:

• если в квартире есть очень широкий подоконник, который можно использовать в качестве рабочей зоны или столешницы;
• в маленьких помещениях (особенно на кухнях), где нужно экономно использовать каждый сантиметр свободного пространства;
• в тех случаях, когда стол находится рядом с окном, и имеется возможность использовать подоконник в качестве довольно просторной дополнительной полки.

Поэтому перед установкой розеток в откосы владельцам квартир, домов и дач нужно серьезно подумать о том, а стоит ли «овчинка выделки», особенно в тех случаях, когда особых планов по использованию подоконников нет в настоящем времени и не предвидится в ближайшем будущем. Ведь есть у этого модного тренда и негативные моменты.

Во-первых, устанавливать розетку на слишком узкий подоконник, особенно в тех случаях, когда рядом нет столов, тумбочек, комодов и прочих предметов обстановки, не имеет смысла в подавляющем большинстве случаев. Правда есть и исключение. Монтаж такой розетки будет вполне уместен в небольшом помещении, где трудно найти свободное местечко для зарядки мобильных гаджетов.

Во-вторых, при монтаже розетки в откос довольно часто возникают проблемы с нормальным использованием окна, которое будет сложно открывать и закрывать. Мешать этому процессу будет не только бытовая техника, установленная на подоконнике и в непосредственной близости от него, но и сами розетки, а также вилки и провода.

В-третьих, все мы не без изъяна. Поэтому при проветривании комнаты можем напрочь позабыть о том, что на подоконнике заряжается дорогостоящий смартфон, который грохнется на пол при резком открывании оконной створки. Аналогичным способом можно случайно вывести из строя и зарядное устройство.

Эти моменты нужно обязательно учитывать перед принятием окончательного решения. Просто заранее найдите оптимальное положение для розетки, при котором оконные створки будут свободно открываться и закрываться, не причиняя ущерба бытовой технике и проводам.

Установка наружной розетки

Установка наружной розетки

Устройство подобного типа устанавливается преимущественно в помещениях с наружной проводкой или таких, что выполнены из горючих материалов (к примеру, из дерева). Разумеется, подобные устройства заметно ухудшают эстетичность помещения, но безопасность все-таки дороже эстетики.

Установка наружной розетки

Важным преимуществом открытых розеток является то, что все элементы будут на виду, а проблемный участок в случае необходимости достаточно легко обнаружить. К примеру, если контакт плохой, то корпус оплавится или поменяет цвет.

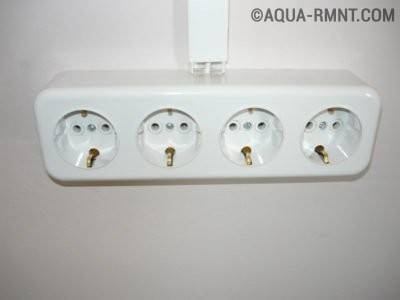

Розетка наружная

Теперь – непосредственно к процессу монтажа.

Шаг 1. Отключается подача электричества.

Шаг 2. Разбирается корпус – откручиваются крепежные элементы и снимается верхняя панель.

Шаг 3. Основание розетки прикручивается к стене шурупами.

Шаг 4. Ослабляются контакты для проводов таким образом, чтобы последние могли войти на глубину 0,5-1 см.

Шаг 5. Провода зачищаются и загибаются в виде пружины – это исключит резкие перегибы при монтаже. Затем концы проводов помещаются в контакты, после чего закручиваются крепежные болты.

Как подключить провода к розетке открытой проводки

Шаг 6. Прикручивается панель и собирается вся розетка.

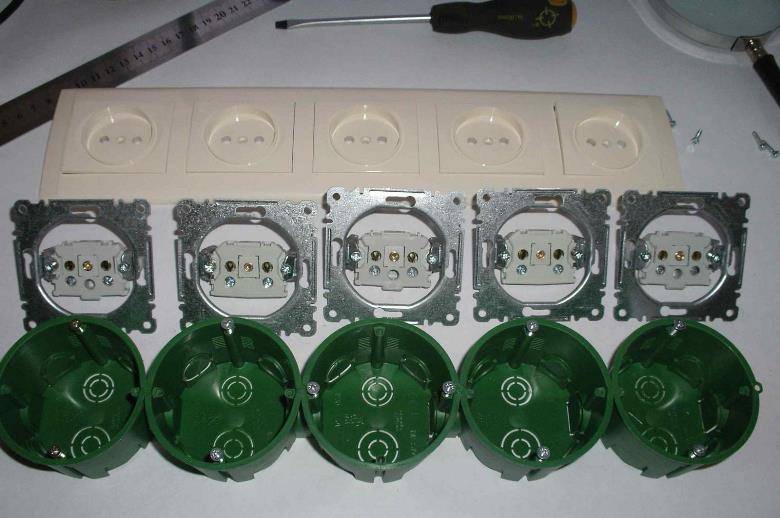

Конструкция розеток

Прежде, чем приступать к монтажу розетки, необходимо знать, из каких элементов она состоит. Стандартные розетки состоят из 3 частей:

• лицевой панели;
• проводки;
• основы.

Лицевая панель защищает и скрывает внутреннюю часть розетки. Стандартные панели – это белые пластиковые корпусы, которые изготовлены из пожароустойчивого пластика. Токопроводящие представляют собой контакты, через которые проводится ток. Они бывают разной мощности и напряжения. Основание или колодка – это конструкция на которой удерживаются контакты и лицевая панель. Современные розетки имеют дополнительное заземление для обеспечения безопасности эксплуатации.

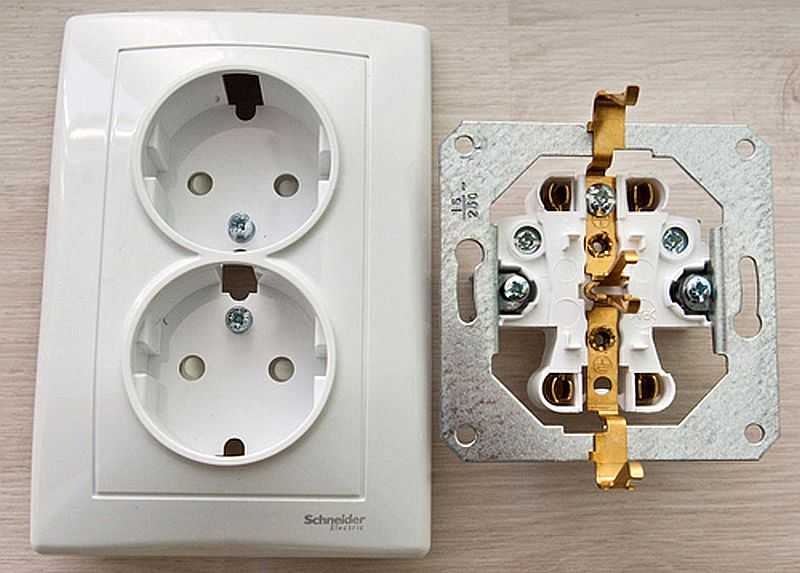

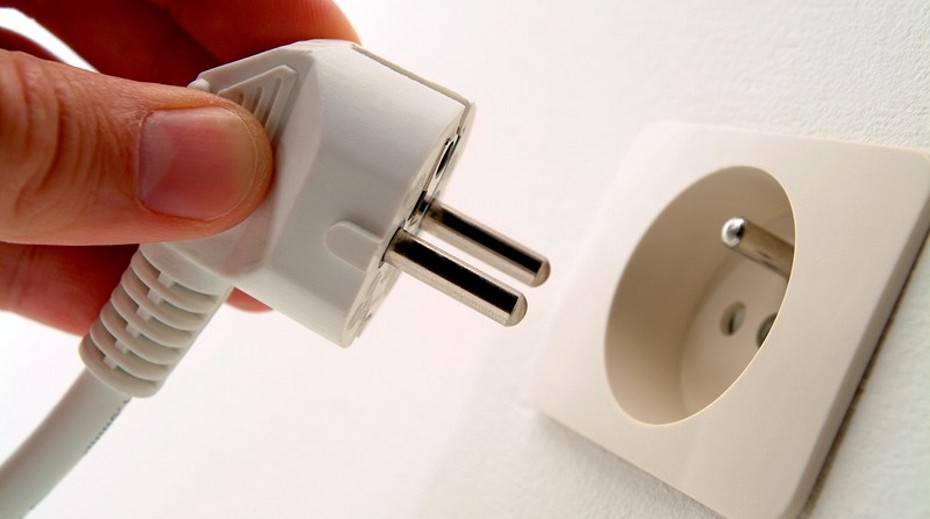

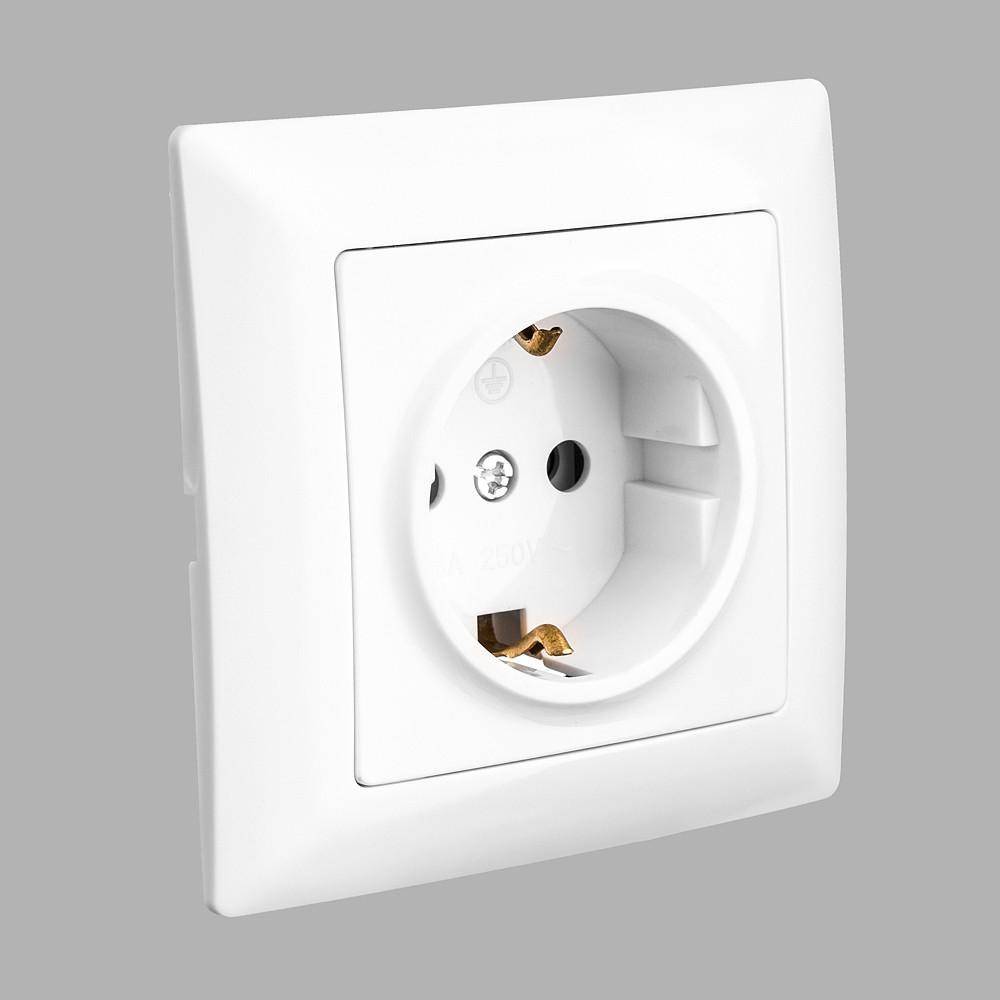

Розетки с заземлением

Главное визуальное отличие розетки с заземлением – 2 дополнительных контакта над и под отверстиями.

Они необходимы для того, чтобы подключаться к аналогичным площадкам на вилке. По ним же можно быстро определить, есть ли заземление в розетке.

Для чего это необходимо? Человек состоит более чем на 70% из воды с солями. Кожа, мышцы и нервные окончания отлично проводят ток, поэтому даже 220В может привести к остановке сердца или «спеканию» мозга.

Причем произойти это может, например, при закорачивании силового провода на корпус бытовой техники.

Решается проблема обычным заземлением (РЕ). В отличие от человеческого те, РЕ обладает абсолютным нулевым потенциалом.

А т.к. электричество всегда двигается по пути наименьшего сопротивления, электронам легче войти в заземляющее устройство, чем в тело человека.

Виды

Ниже представлены основные виды розеток с заземлением и без.

По типу установки

1. Внешняя. По сути, розетка-накладка, для которой не пробивают штробу. Подключается внешней проводкой, что удобно в гаражах или хозяйственных блоках. Для установки розетки необходимо разобрать корпус, пропустить через отверстия провода, а после прикрутить заднюю площадку к стене.
2. Внутренняя розетка. Обычный форм-фактор, повсеместно встречающихся в квартирах. Розеточный блок вставляется в паз на стене, после чего фиксируется металлическими клиньями. Заземление часто выводится на каркас.

По количеству лунок

Одинарные и двойные. Розетки на 1-2 ложе устанавливают в один подрозетник. Контакты, как правило, параллельно замкнуты между собой. Многосекционные. В этом случае для каждого отдельного блока необходим свой подрозетник. Причем контакты подводятся индивидуально к каждой секции

Обратите внимание, что соединять их шлейфом запрещено!

Когда заземление необходимо

И так, когда необходимо ставить розетки с заземлением? Они необходимы для:

1. Подключения кухонного оборудования: духовки, варочные поверхности и т.д. Связано это с тем, что мощность техники часто превышает 2,5 кВт. В случае короткого замыкания на корпус, удар током может быть смертельным. Более того, зачастую поверхность духовок не покрашена, а покрыта тонким слоем лака, который быстро стирается, делая поверхность токопроводящей.
2. Подключения промышленного оборудования и станков. С ними проблема аналогичная, хоть и корпус у них зачастую пластиковый. Их кабели могут перетираться, особенно при небрежной эксплуатации. При обрыве, заземленная розетка предотвратит сильный удар током.
3. Установки техники, требующей заземления. Некоторые, как правило, европейские бренды требуют при подключении обязательного РЕ-контакта. В противном случае работать оно не будет.

Также заземление крайне рекомендуется провести в детской комнате.

Особенно это касается светильников и компьютера.

Обратите внимание, что в квартире должен быть проведен заземлительный провод! Ставить евророзетки в домах с двух кабельной проводкой без заземления на ЗУ бессмысленно

На сколько полезны электроточки в пластиковых откосах

В современном ремонте принято прятать отопительные трубы в пол или закрывать панелями.

К тому же, хозяевам достаются широкие подоконники, которые они могут использовать по своему усмотрению.

Кто-то, например, использует их как пространство для зарядки аккумулятора фотоаппарата, видео камеры, там же на подоконнике стоит увлажнитель воздуха. У многих заказчиков на кухне, особенно если она маленькая, на подоконник ставится чайник или микроволновка и в результате они получают еще больше места для готовки. И это еще не все, электроточки в откосах – это не только розетки, но и выключатели.

Как вы знаете, в современном ремонте, в каждой комнате есть два выключателя основного света. Один около входа, а другой, например, около кровати. Весьма удобно и логично при входе в комнату включить свет, но ещё удобнее, когда не нужно вставать с кровати и выключатель под рукой, поэтому стоит просто протянуть руку и выключить свет. А если в комнате есть рабочий стол, усевшись за работу, тоже совершенно не хочется бежать ко входу и выключать основной свет.

Поэтому желательно всегда размещать еще один выключатель основного света, рядом с рабочим местом. Но, при этом если его поместить над столом будет очень неудобно им пользоваться. Во-первых, придется тянуться через весь стол, во-вторых, этот выключатель все время будет спрятан за мониторами, принтерами и кучей других вещей.

Как показывает практика самое лучшее решение разместить такой выключатель в откосе, вместе с парой розеток. Такими розетками пользуются очень активно, и чаще всего в них включают сотовый телефон, который нужен рядом под боком в процессе работы.  Аргументов уже достаточно, чтобы занести электроточки в откосах в список самых лучших решений ремонта.

Действия при возгорании устройства подключения

Что делать если загорелась розетка, – вопрос, ответ на который должен знать каждый. В момент опасности легко растеряться, а нужны срочные адекватные действия. Причиной внезапного возгорания может быть неправильная установка устройства подключения, поломки внутри механизма, а также некорректная эксплуатация изделия.

Как ликвидировать возгорание розетки

Вследствие неисправности или короткого замыкания воспламенилась розетка что делать людям, которые находятся в данном помещении? Запомните. Тушить точку подключения, которая находится под напряжением, можно с использованием специальных огнетушителей:

• углекислотных;
• порошковых;
• химически пенных (воздушно-эмульсионных).

Заменят спецсредство, но будут менее эффективными сухая земля, песок, попробуйте сбить пламя, накрыв его куском плотного натурального текстиля. Ни в коем случае не применяйте воду, это опасно при тушении электрических приборов.

Нужного типа огнетушителей рядом нет? Тогда действуйте по следующему алгоритму:

• Оцените масштабы происшествия. Если в области розетки появился дым, искры, как можно быстрее отключите электроприбор. Ни в коем случае нельзя хвататься руками непосредственно за электрический шнур или за провода.
• Если вы находитесь в знакомом помещении и знаете, где расположен электрощит, отключите электрическое питание – выкрутите пробки или выключите рубильник.
• Находясь в незнакомом помещении, следует прервать питание прибора в опасном месте. Используйте плоскогубцы с обрезиненными ручками или перерубите провод топором с сухим деревянным держателем.

Обязательно вызовите электрика, описав все, что произошло на месте происшествия.

Что делать если горит розетка, а огонь и задымление быстро распространяются? Не пытайтесь локализовать такую проблему самостоятельно. Быстро возьмите документы и покиньте помещение вместе с другими жильцами дома/сотрудниками офиса. После срочного вызова специальной службы дожидайтесь приезда пожарной бригады.

Подготовительные работы

Правильный монтаж любых элементов электрической системы предполагает подготовку. Для этого определяется расположение каждого элемента. Наружные устройства крепятся на поверхности стены и не требуют использования сложного инструмента. Для встраиваемых видов розеток и выключателей нужно проделать в стене отверстия соответственно размеру и форме детали. Также необходимо каналы для укладки проводов. Штробление борозд осуществляется при полной замене электропроводки и выключателей. После подготовки отверстий устанавливаются подрозетники.

Проектирование

Перед монтажом выключателей и розеток важно определить их расположение, место для распределительной коробки и другие существенные моменты. При этом учитывается расположение бытовых приборов. В жилом пространстве розетки и выключатели необходимы в каждом помещении

В жилом пространстве розетки и выключатели необходимы в каждом помещении.

На кухне используется множество розеток

Для наружного расположения

При размещении элементов снаружи стены используются специальные виды розеток и выключателей — накладные. Предварительно составляется план расположения всех деталей. Далее процесс монтажа включает в себя следующие этапы:

• на место для розетки или выключателя крепится на шурупы деревянная колодка из фанеры толщиной около 10 мм. Размер элемента должен превышать габариты розетки на 20 мм;
• с новой розетки следует снять верхнюю пластиковую коробку и удалить заглушку, прикрывающую место для провода;
• клемник прикручивается к колодке саморезами, а электрические провода соединяются.

Наружные розетки не требуют сложного комплекса работ

Для внутреннего расположения

Внутреннее размещение выключателей и розеток позволяет сделать их более компактными. При этом подготовительные этапы работ заключаются в штроблении борозд для кабеля, проделывании отверстий для подрозетников. Для этого используется перфоратор с подходящим сверлом «чашечного» типа. При этом глубина отверстия должна быть равна высоте стенок подрозетника.

Видео: монтаж подрозетников

При низком расположении устройств можно направить канал для провода вниз, при этом кабель далее прокладывается под плинтусом и нет необходимости штробления множества отверстий.

Кабель легко проложить по технологическому каналу

В отверстие устанавливается подрозетник, выводятся провода, к которым и крепится выключатель или розетка. В заключении фиксируется верхняя крышка.

Четкий размер отверстия позволяет легко монтировать деталь

Оформление розеток и выключателей

Внутренняя конструкция розеток и выключателей имеет единый принцип устройства. Особенно разнообразны эти детали по внешнему виду. Классическими являются модели с белым корпусом, но существуют и цветные варианты. Также при оформлении дизайна интерьера часто используются различные методы оформления элементов электрической системы.

Оригинальный декор легко замаскирует все элементы

Розетки и выключатели легко подобрать под однотонную расцветку стен. Если же такой вариант декора невозможен, то лучше всего оформить элементы необычным способом. При возможности розетки и выключатели прячутся за мебелью, предметами декора и другими деталями

При этом важно не допускать попадания внутри устройств посторонних деталей. Если в помещении проживают дети, то используются специальные заглушки и «шторки»

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно. Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет). Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы

Затем они помещаются в монтажную коробку

Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

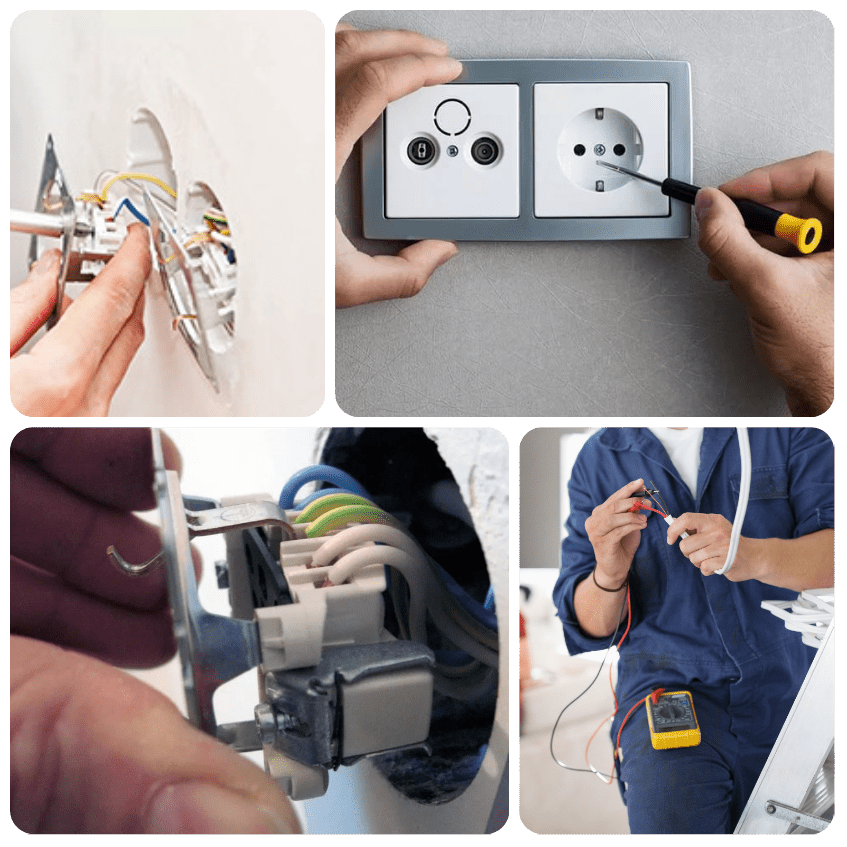

Демонтаж, монтаж внутренних розеток

Перед тем, как установить внутреннюю розетку, может потребоваться демонтаж старой. Надо обесточить помещение, проверить отсутствие тока индикаторной отверткой. Далее снимается декоративная рамка, аккуратно отсоединяются провода и блок. При необходимости снимается подрозетник, который в стене удерживается болтами.

Инструкция:

• снимается лицевая панель, откручиваются удерживающие болты (рис. 3);
• на место старого подрозетника устанавливается новый (предварительно надо проверить, чтобы он подходил по размеру и плотно удерживался внутри);

• ослабляются контакты для силовых проводов, оставляя пространство в 5-10 мм для контактного провода (рис. 4);

• концы силовых проводов надо аккуратно зачистить, вставить в гнезда контактной колодки и закрутить болты (рис. 5);
• далее колодку крепят на рамку и в подрозетнике болтами, затягивать надо сильно, чтобы исключить перегрев и оплавление контактов (рис. 6);
• снаружи устанавливается декоративная рамка, после чего электричество можно подключить.

Двойная розетка монтируется таким же образом, если есть провода для заземления, необходимо правильно выполнить все соединения.

Требования в процессе монтажа

Технология, применяемая для обустройства проводки в любом другом месте квартиры, вполне приемлема и здесь. Заранее следует позаботиться о размещении в нужной зоне кабеля, а также определиться с точкой установки выключателя или розетки. В принципе, высота над уровнем подоконника не играет существенной роли, но обычно стараются не делать ее менее 10 сантиметров.

Выполняем отделение от монтажной пены оконного откоса, а затем аккуратно обустраиваем в нем отверстия, в которых будут располагаться подрозетники. Используя для фиксации клей или пену, возвращаем откос на предыдущее место. Необходимо иметь ввиду, что современные модели розеток очень плотно держат вилки. Это предполагает тщательную проверку надежного крепления откоса, чтобы избежать его отслоения при извлечении штекера.

При выборе подрозетников приобретайте модификации специально для гипсокартона, а не бетонных поверхностей. Специфика таких устройств – в наличии специальных винтовых зажимов, которые обеспечат качественное крепление. Дальше по стандартной методике выполняем установку электроточки. Здесь уже все происходит по давно отработанной методике для любого элемента проводки.

Предлагаем вашему вниманию видео, на котором самым подробным образом можно ознакомиться со всеми этапами размещения розетки в откосах, а также важными нюансами при выполнении монтажных работ.

https://youtube.com/watch?v=Eprjyl2vueE

Собственно говоря, вышеизложенный материал практически дает ответы на все вопросы по выполнению подобных операций. При этом наглядно видно, что никаких принципиальных отличий от установки фурнитуры в других местах не существует.

← Предыдущая страница Следующая страница →

Розетки в откосах, ставить или нет?

• 26 июля 2018 года
• Общая информация

Есть ли смысл ставить розетки в оконные откосы? Зачем нужны такие розетки? Что в них хорошего?

Появившийся недавно модный тренд – установка розеток в оконные откосы, вызывает много вопросов. Самые важные из них:

1. Нужны ли такие розетки?
2. Не опасно ли ставить розетки в откосы?
3. Какие розетки использовать для монтажа в откосы?

Отвечаем по порядку.

Нужно ли ставить розетки в оконные откосы?

Как известно, розеток много не бывает. Есть ли смысл ставить именно в откос? Для начала следует понять, что вы собираетесь подключать в эти розетки и как будете использовать подоконник.

Когда розетка в откосе нужна

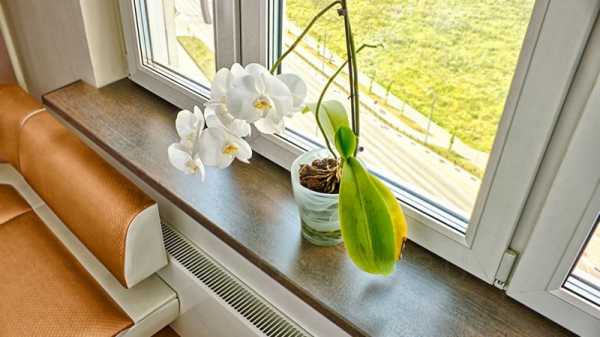

Широкий подоконник. Если поверхность подоконника выполняет функции столешницы, кухонной рабочей зоны.

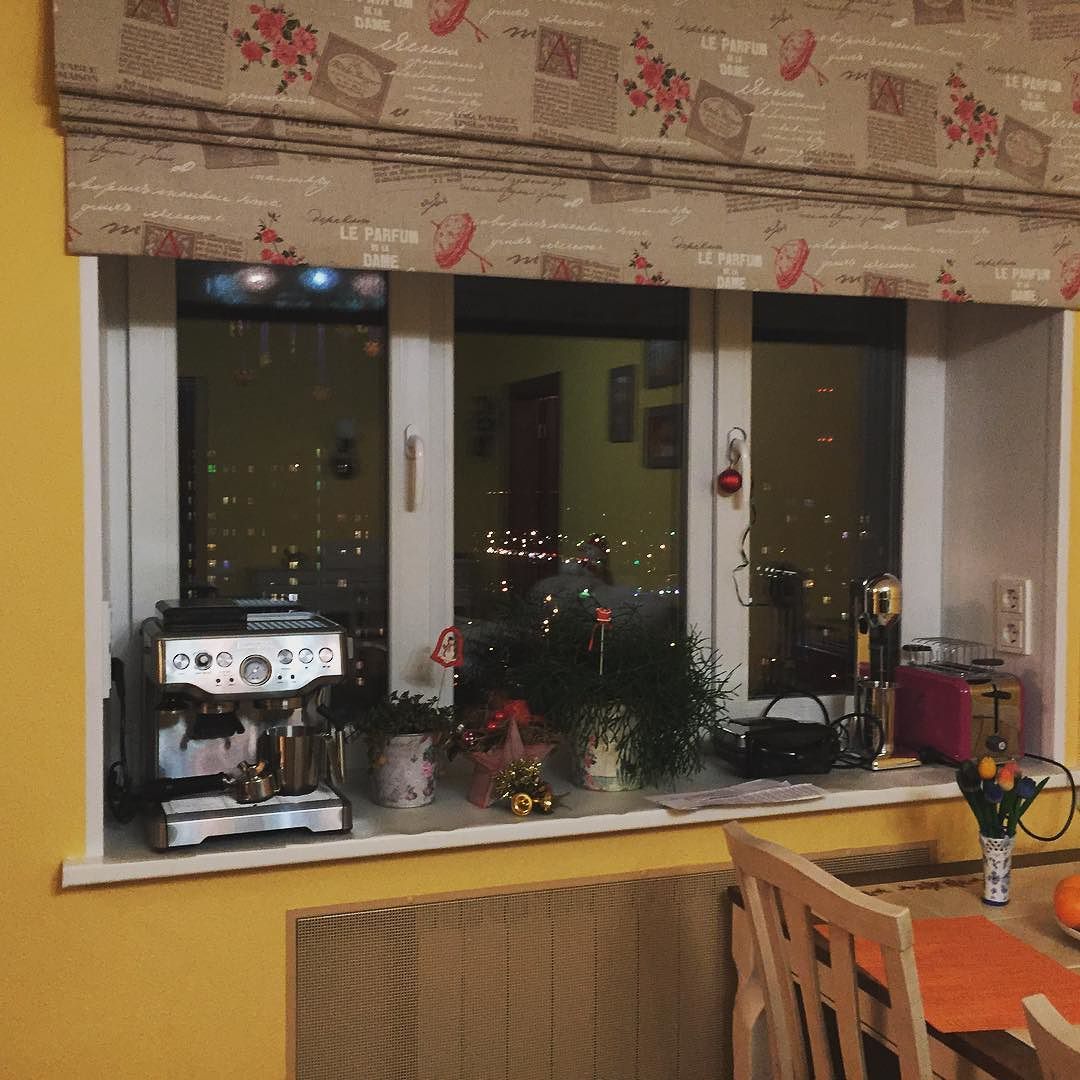

Маленькое помещение. Когда окно находится в маленькой кухне, то каждый сантиметр пространства должен использоваться с пользой. Розетка в откосе – один из способов сэкономить место.

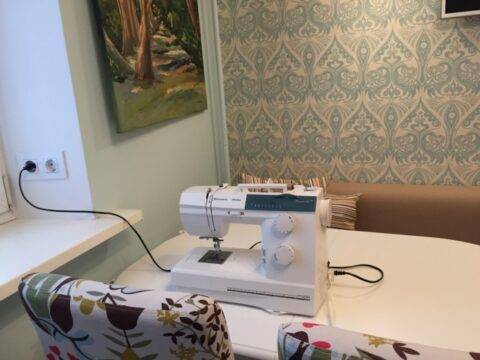

Стол находится рядом с окном. В этом случае подоконник используется как полноценная полка. Даже узкий подоконник неплохо справляется с такой задачей.

Спорные моменты:

Узкий подоконник, если рядом нет стола (тумбочки, комода и пр.). В лучшем случае вы сможете использовать встроенную розетку для зарядки гаджетов. Если помещение небольшое и найти подходящее место для зарядки – сложно, то ставьте. Если ситуация не столь критична – подумайте. Возможно, оно того не стоит.

Использование окна. Подумайте, не лишитесь-ли вы возможности нормально пользоваться окном. И дело не только в том, что бытовая техника будет препятствовать открытию и закрытию створок. Мешать могут как сами розетки, так и вилки, и шнуры подключенных приборов.

Аккуратность пользователей. Вы уверены, что все ваши домочадцы – внимательны? Уверены, что лежащий на зарядке смартфон не окажется на полу, если кто-то решит проветрить комнату? Уверены, что при резком открытии створки не пострадает зарядное устройство, подключенное в розетку? Размещать розетки нужно так, чтобы любой, даже самый неаккуратный пользователь не смог ничего сломать.

Чтобы избежать неприятных случайностей перед принятием решения выполните простейшие действия:

1. Приложите розетку с подключенной вилкой (или любой предмет подходящий по размеру) к откосу и проверьте как открываются/закрываются окна.

2. Положите на подоконник гаджет и проверьте, не задевает ли его створка при открытии.

3. Подумайте, на какой высоте установить розетку чтобы открывающиеся створки минимально задевали провода.

Саморезы для установки розеток

Вот такие саморезы я применяю для качественного монтажа розеток. Диаметр – 3,0мм, длина разная – 16, 20, 25, 35 мм. Для сравнения на фото показаны всем хорошо известные саморезы диаметром 3,5 (черный) и 4,2 мм (белый, с прессшайбой).

12 Саморезы для монтажа розеток

Длинные саморезы также можно использовать взамен штатных в новых коробках. Это нужно делать в случае, когда коробка сильно утоплена по отношению к плоскости стены. Или, например, уложена плитка. Гусевский крепежный саморез длиной 12 или 16 мм уже не поможет.

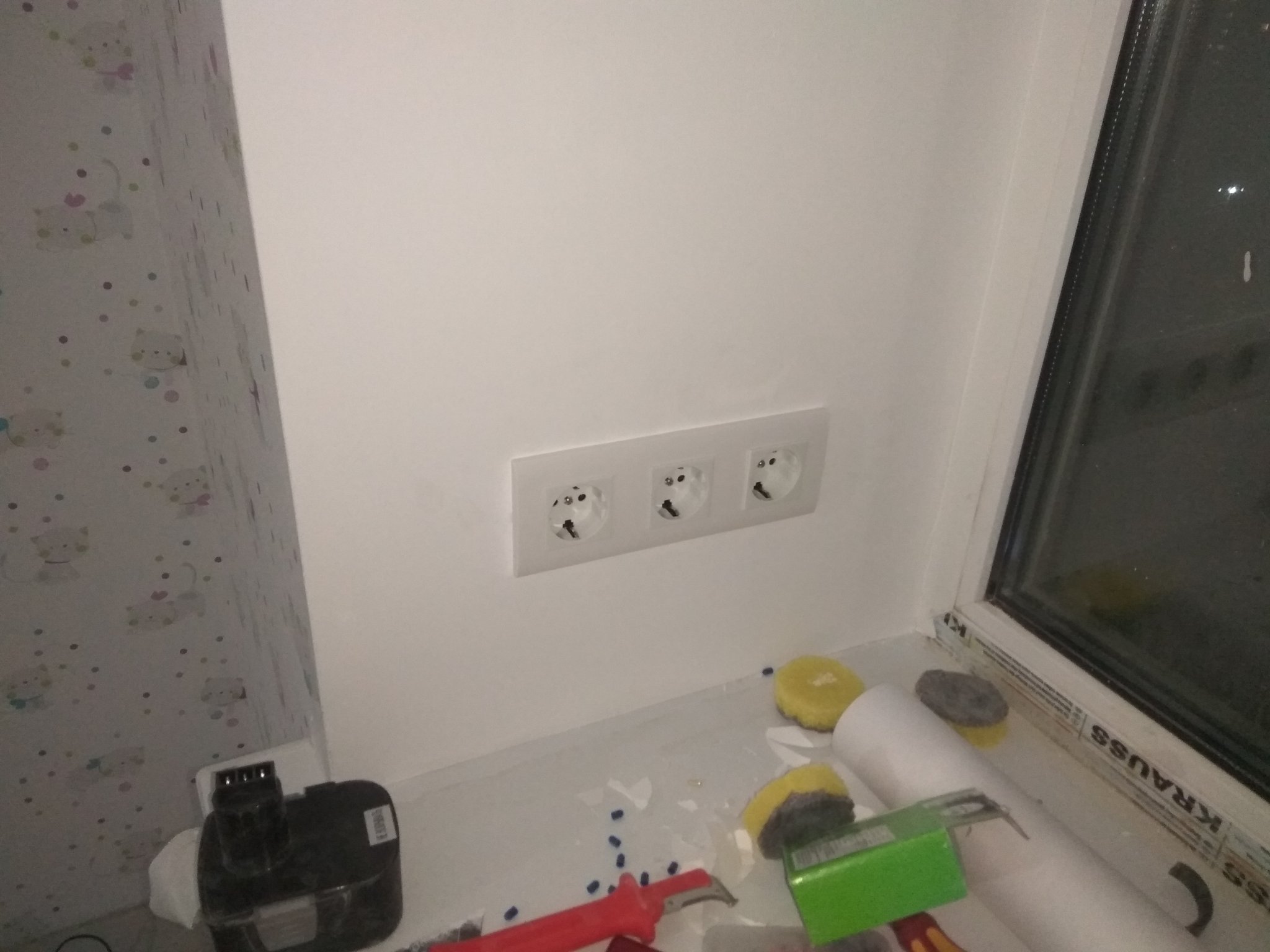

13 Розетка установлена

Розетку мы поставили, включаем питание. Теперь рекомендую её проверить, как это описано в упоминавшейся статье Проверка новых розеток после установки. Стараемся вырвать розетку – нужно провести самые суровые испытания.

14 Проверка новой розетки-включаем фазу

Хочу немного похвастаться – недавно всё-таки приобрел себе шуруповерт (до этого пользовался электроотверткой). Интерскол, Литий-ион. Вещь, незаменимая в хозяйстве. Лучше может быть только перфоратор . У меня Спецмаш на 1400 Вт.

15 Шуруповерт – незаменимый инструмент

И ещё бонус. Кошки – друзья электрика, всегда очень любят разные проводочки. И в этот раз тоже…

16 Убираем за собой.

17 Электрокот

Удачи в делах, и не переделывать свою работу!

Как установить розетки на оконных откосах

Современные технологии бестактно вторгаются в нашу жизнь как на работе, так и в быту. Еще совсем недавно во всех квартирах стояли деревянные окна, которые приходилось каждый год красить краской, белить откосы и заклеивать мелкие трещинки на зиму. В то время казалось, что это норма и иначе быть не может. Сейчас розетки в откосах – это не прихоть, а необходимость.

В настоящее время это немыслимо представить. После появления окон ПВХ изменилась ситуация, люди почувствовали удобство и комфорт, а также невозможность жизни без таких окон. А красиво оформленные оконные откосы и широкий подоконник гармонично дополнили эту картину.

Преимущества размещения электрофурнитуры в откосе

Технологии движутся вперед. Пришла пора модернизировать и оконное пространство, ведь не все могут похвастаться большими размерами своей жилой площади, а значит, люди учатся рационально использовать каждый сантиметр своей квартиры.

Одним из таких инновационных решений стало размещение в оконном откосе розеток и выключателей. Ведь ни кто не поспорит с тем, что это действительно очень удобно. Широкий подоконник – это не редкость, и он часто берет на себя роль дополнительной полки. Вы можете задействовать подоконник под размещение на нем небольших электроприборов, оконное пространство активно используется на праздники для подключения иллюминации – гирлянда, декоративный ночник и так далее.

Тем более существует резкая потребность в дополнительных розетках для зарядки аккумуляторных батарей в телефонах, планшетах и прочих всевозможных гаджетах. Как правило, мебель размещают в квартире таким образом, чтобы она не загромождала окно. С появлением новых электроприборов необходимо наличие прямого доступа и достаточного количества розеток с напряжением 220 В в разных частях комнаты, что заставляет жителей использовать новые варианты установки розеток.

Безопасность при эксплуатации

Эксплуатация электроустановочной продукции безопасна, если у вас во время установки откоса не использовались горючие материалы для увеличения расстояния между стеной и самой поверхностью оконного откоса

Следует обратить на это особое внимание

Многие, даже не очень внимательные люди не раз обращали внимание на то, что рядом с окнами бывает, оседает конденсат. Что невольно наводит на вопрос о возможности возникновения короткого замыкания. Влага не способна проводить через себя ток, если не содержит определенных примесей

Количество возникающего в помещениях с высокой влажностью конденсата очень мало для появления короткого замыкания и безопасно для эксплуатации. Ведь ее состав не способствует проведению тока, так как ни чем не отличается от дистиллированной воды

Влага не способна проводить через себя ток, если не содержит определенных примесей. Количество возникающего в помещениях с высокой влажностью конденсата очень мало для появления короткого замыкания и безопасно для эксплуатации. Ведь ее состав не способствует проведению тока, так как ни чем не отличается от дистиллированной воды.

Таким образом, возможность появления конденсата на контактах слишком мала и не представляет опасности. Кроме того, конструктивные особенности розетки спроектированы таким способом, чтобы влага не попала вовнутрь. При этом даже исключается возможность затопление розетки во время сильного проливного дождя, если у вас оказалось открытым окно. Кроме того, в этом случае короткое замыкание также исключено, так как дождевая вода не способна проводить электричество.

Инструкция по установке

Процесс установки совершенно ни чем не отличается от стандартной установки розетки в стене. Если вы самостоятельно хоть раз устанавливали розетку или выключатель в квартире, то для вас он покажется совершенно идентичным.

Установка проводится следующим образом:

1. Для начала нужно выбрать необходимое место расположения розетки и провести к нему кабель.
2. Оборудуются намеченные места под розетку/выключатель.
3. При помощи клея или монтажной пены устанавливается и закрепляется откос.
4. Проверяется на прочность получившаяся конструкция для избежания отслоения откоса.
5. Крепится выключатель/розетка согласно технологии установки, как и в любое другое место.
6. В случае установки розетки необходимо убедиться, что откос не изгибается при извлечении вилки, что является главной задачей монтажника.

Как правильно установить розетки в откос, установка розеток, рабочее место у окна розетк

Практически во всех наших дизайн проектах мы применяем одно интересное дизайнерское решение – это установка розеток и выключателей в откосы. Особенно широкое распространение это решение получило в малогабаритных квартирах, где борьба с пространством идет за каждый сантиметр.

Конечно же, нам часто задают вопросы о безопасности такого решения. Не будет ли там образовываться конденсат, не закоротит ли проводку, не ударит ли меня током, в конце концов?

Так вот, скажу сразу, вода, сама по себе, электрический ток не проводит, его проводит соль, которая растворена в воде. Т. Е. если взять дистиллированную воду, опустить туда оголенный провод и засунуть руку, то ровным счетом ничего не произойдет, вас не ударит током, как бы вам этого не хотелось. Еще раз повторюсь, обязательное условие – вода должна быть не просто чистой, а дистиллированной. Вода из крана или из бутылок не подойдет, там есть соли и минералы.



Но мы немного отвлеклись. Так вот конденсат – это и есть дистиллированная вода, только природного происхождения. Даже если на проводах образуется конденсат, что маловероятно, то он никак не повлияет на образование короткого замыкания. Особенно если учесть, что современные системы монтаж полностью защищают проводку и контактные элементы розеток и выключателей.

Это о безопасности. Надеюсь, что убедил. Теперь поговорим о плюсах и целесообразности использования этого решения в современных дизайнерских интерьерах.

Начнем с того, что каждый уважающий себя дизайнер или архитектор, прежде всего, должен думать о таких составляющих дизайн проекта, как эстетика и функциональность. Поэтому своим клиентам я всегда предлагаю прятать трубы и радиаторы за фальшстены и декоративные решетки. Такое решение позволит любоваться ровной красивой стеной, а не водораздаточным узлом или радиатором.

Как следствие вы получите еще и увеличенный подоконник, который теперь можно будет использовать более широко в функциональном плане. Можно просто отдать появившееся дополнительное пространство горшкам с цветами, а можно разместить микроволновку или электрический чайник, освободив тем самым рабочие поверхности самой кухни. Особенно актуальное такое решения в дизайне тех квартир, где маленькая кухня. А для того что бы было удобно пользоваться бытовой техникой размещенной на подоконнике, необходимо установить розетку в откос, чтобы не использовать  удлинители.



Если ваше рабочее место расположено возле окна, то целесообразно в откосе такого окна тоже установить розетку. Например, для зарядки вашего смартфона. Зачастую розетки, установленные в зоне рабочего места, оказываются за монитором или под столом, использовать их для подключения чего-то еще можно, но неудобно.

На мой взгляд уже только этих аргументов достаточно, для того что бы принять решение в пользу использования такой идеи при разработке дизайна вашей квартиры.

Но это еще не все. Так же можно устанавливать в откосы и дублирующие выключатели освещения, это добавит удобства в ваш быт. Например, если вы уже сели за рабочее место и вдруг решили, что основное освещение вам не нужно, а достаточно света настольной лампы, то теперь не надо вставать и идти выключать свет. Достаточно протянуть руку к откосу и щелкнуть переключатель.

На этом все. Используйте только правильные решения для жизни. Живите легко и помните, пространство должно работать на нас, а не мы подстраиваться под него.

Розетки под окном

Прочитал ПУЭ и СП-31-110-2003, но так и не понял: могу я поставить розетки на стене под подоконником (да еще рядом с батареей отпления), или нет?

Интуиция подсказывает, что нет. А прочитанные документы вроде не запрещают.

Нормативная документация вполне согласна с вашей интуицией. Поскольку батарея является коммуникацией, да к тому-же металлической, то розетки ближе 0,5 метра нельзя.

С годами это проходит.

ботореи подключены через металопластиковые трубы а не через жестянку

ИМХО уважаемый avmal в данном случае ошибается. Расстояние нормировано до ГАЗОПРОВОДА.

а до газа сколько?

2Vadim131 ПУЭ 7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Спасибо ответившим! ТЗ изменилось — розетка под окном оказывается, не требуется

Хотя, раз уж об этом заговорили, хотел бы уточнить:

1. Скрытая или открытая проводка считается элементом электроустановки? То есть, мимо газопровода ее провести можно?
2. Смутно помню что-то о расстоянии до труб отопления, водопровода, батарей отопления — но в ПУЭ не нашел.
3. В ПУЭ говорится о газопроводе, но не говорится о газовой плите. Неужели можно ставить розетку около плиты, если от ввода газа в плиту до розетки более 50 см?

1. Смутно помню что-то о расстоянии до труб отопления, водопровода, батарей отопления — но в ПУЭ не нашел

Лентяй, однако. ПУЭ Глава 2.1>Электропроводки>Открытые электропроводки внутри помещений: ПУЭ 2.1.56. При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода. При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение. 2.1.57. При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм. Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение.

Кстати, на днях разговаривал с главным инженером одной из народившихся независимых эксплуатирующих организаций. Они приняли решение ликвидировать понятия электриксантехникслесарь, то есть все их мастера могут выполнять любую работу и отвечать за качество.
