Этапы установки точечных светильников
Процесс подключения сводится к последовательному выполнению следующих этапов:

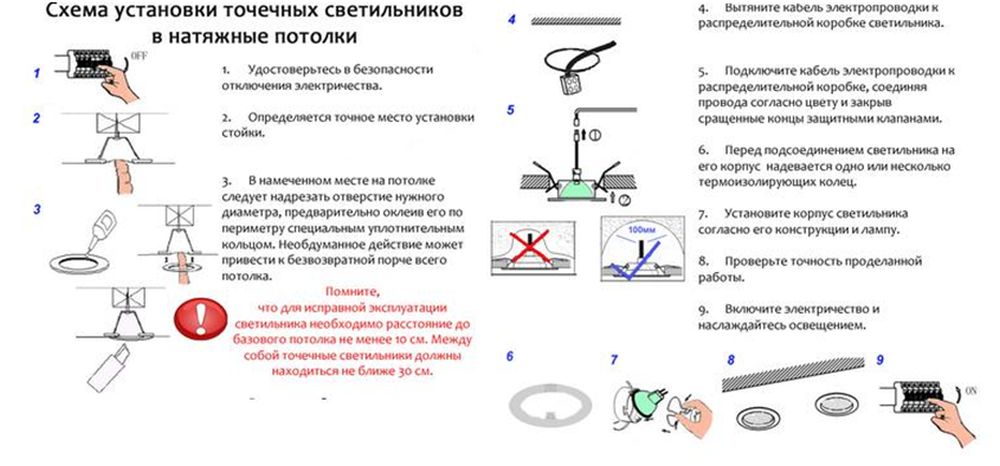

Этапы подключения точечного светильника.
- проектирование и разметка;
- прокладка и протяжка кабелей в места монтажа;
- выполнение отверстий и подключение;
- тестирование подключений.
Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.
Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.
Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.
При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами – 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

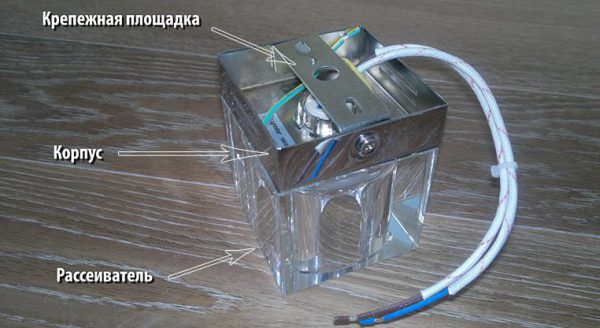

Устройство светильника.
Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.
Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.
Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.
Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.
Схема подключения нескольких групп светильников.
Отверстия просверливаются дрелью со специальной насадкой – кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.
После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.
Подключение светильников с драйвером
Если вы будете монтировать светодиодные светильники, то помните, что зачастую с ними в комплекте идут свои источники питания – led драйверы. И напряжение 220В подается через них, а не напрямую в светодиодную лампочку.
Они могут быть как встроены, так и вынесены за пределы корпуса и подключаются к нему через разъем.
Правда бывает соединение и на пайке.
Имейте в виду, что если у вас внезапно перестал работать точечный светильник, то чаще всего у него выходят из строя не сами светодиоды, а именно драйвер.
Поэтому при покупке старайтесь выбирать те светильники, где драйверы подключены именно через втычные разъемы, а не вмонтированы в корпус.
Если он сгорит, то не придется курочить сам светильник.
Вытащил из разъема старый, воткнул новый и наслаждайся комфортным освещением далее. Минимум затрат, как денежных так и временных.
Светодиодные точечные светильники выигрывают по многим параметрам перед остальными. Помимо температуры нагрева и малого расхода электроэнергии, это еще и напряжение питания.
Есть много моделей, которые будут исправно работать и давать нормальное освещение даже при минимальном напряжении 85 вольт. И не перегорят при его максимуме в 277В!
Также заранее обращайте внимание, поддерживают ли они возможность диммирования. Это функция есть не у всех моделей
Для подключения драйвера необходимо подать напряжение на провода питания обозначенные как L (фаза) и N (ноль). Выходное напряжение с него идет уже пониженным 12В-24В.
Выходные провода отмечены как ”+” и ”-”.
Даже если вы перепутаете фазу и ноль на питании 220В, ничего страшного не случится, он от этого не сгорит.
Ну а разъем выходного напряжения на драйвере обычно делают так, что подключить его по другому (перепутав ”+” и ”-” ) не получится.
При съемном драйвере питания на светодиодных лампах очень удобно сначала подсоединить сам driver, а уже только потом, через его разъем воткнуть светильник.
Особо нужно отметить, что все соединения за натяжным потолком должны быть доступны для осмотра, ремонта и эксплуатации.
Именно поэтому запас кабеля делайте такой длины, чтобы провода можно было спокойно вытащить наружу через кольцо и произвести при необходимости переподключение или замену клемм.

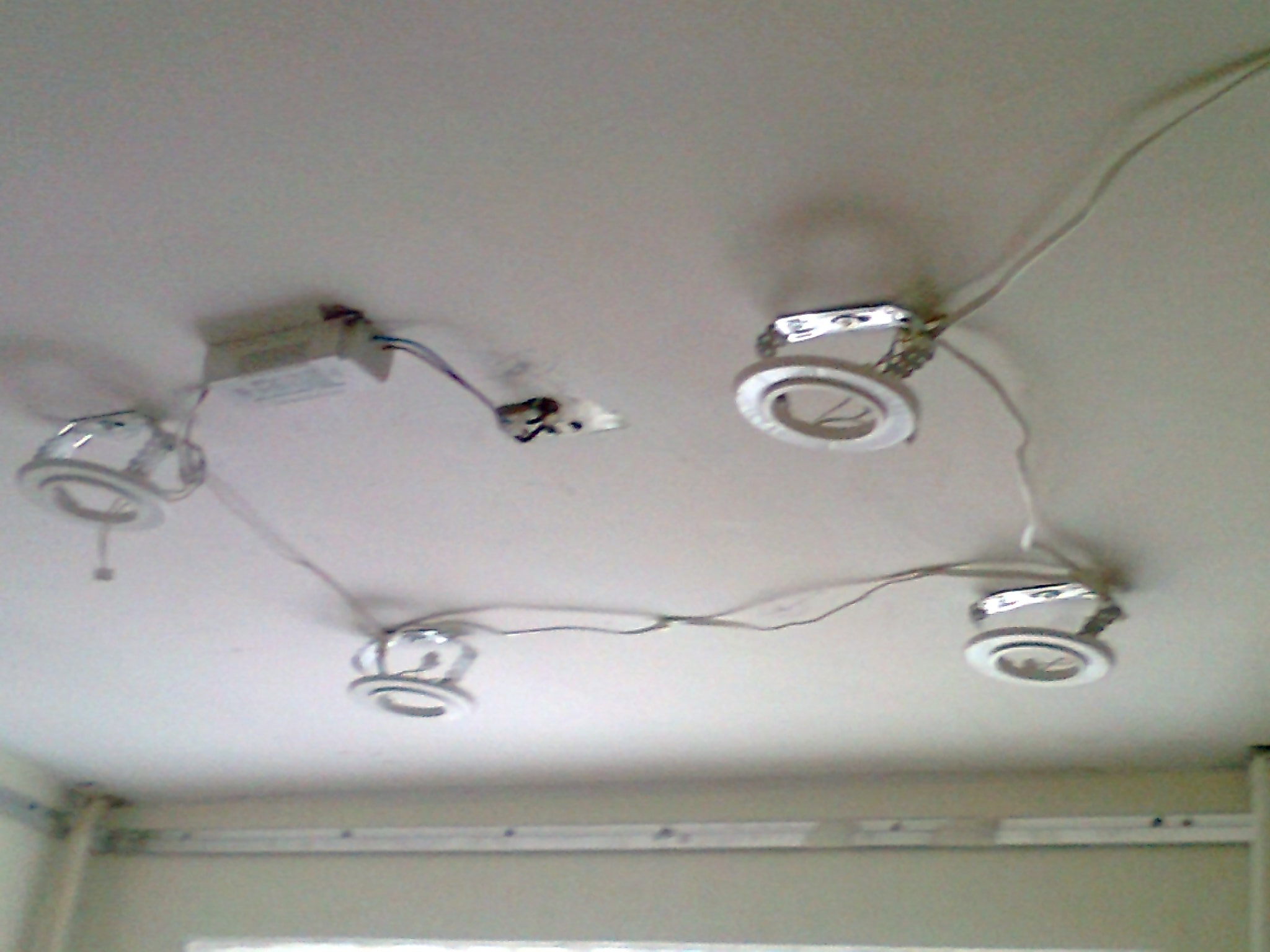

Чтобы драйвер не болтался в воздухе на своих гибких проводах, его можно закрепить с помощью пластиковых кабельных хомутов непосредственно к питающему кабелю проводки ВВГнг.
Жилы у него достаточно жесткие и вам не придется придумывать специальное место за потолком, где же уложить driver питания.
После завершения всех процедур по подключению, спрячьте драйвер вместе с кабелем за кольцо.

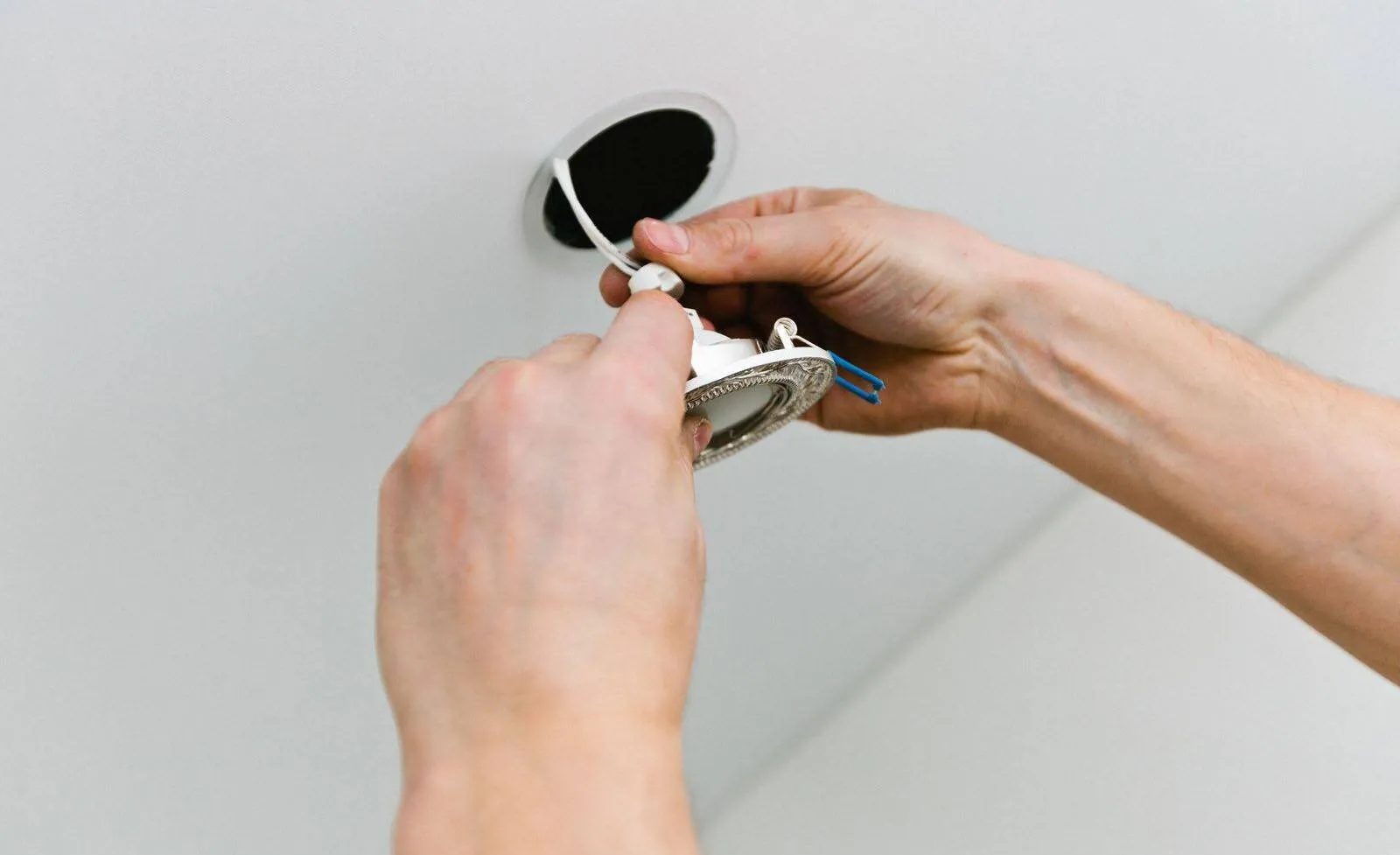

Аккуратно подожмите подпружиненные лапки по бокам, заведите их именно за закладную (не за ПВХ пленку) и таким образом окончательно закрепите светильник.
1 of 2
То же самое проделываете со всеми остальными светоточками. Подаете напряжение и проверяете свечение ламп.
Выбор накладных светильников
Для квартиры подходят светильники небольшой мощности с привлекательным дизайном. Офисные светильники же должны соответствовать нормам освещения, поскольку это влияет на производительность труда работников. При этом цветовая температура не должна искажать естественный вид интерьера.
В офисах обычно предпочитают использовать строгие формы светильников, но помещение должно выглядеть комфортно. Приборы должны легко монтироваться, а места их расположения — изменяться по необходимости.
При большой высоте помещений и в других труднодоступных местах часто возникают проблемы с заменой ламп. Здесь лучше применять светодиодные светильники, поскольку они самые долговечные.
Расстояние от проводки до потолка
Четких требований, регламентирующих расстояние от кабеля до ПВХ-пленки нет. Оптимальная дистанция подбирается с учетом ряда факторов:
- общей высоты потолков;
- способа монтажа разводки;
- вида крепежного профиля;
- мощности кабелей и осветительных приборов;
- высоты софитов;
- качества ПВХ-пленки;
- уровня перепада плит перекрытия.
Также при планировании проводки нужно учитывать особенности ПВХ-потолков. Так, если пленка имеет шов, то осветительный прибор не должен находиться вблизи шва, расстояние до стыка должно быть не менее 15 см.
Дистанция от стены до источника света должно быть более 20 см.
Конструкция приборов и разновидности
Основная область применения точечных светильников — подвесные и накладные системы, включая гипсокартонные плиты, в которых предусмотрено определенное расстояние между черновым потолком и новой конструкцией. Эта пустая полость используется для размещения задней части устройств, проводов и других электротехнических элементов. Светильники могут крепиться к потолку и стенам. Нередко их используют для декорирования шкафов, осуществления подсветки открывающейся дверцы.

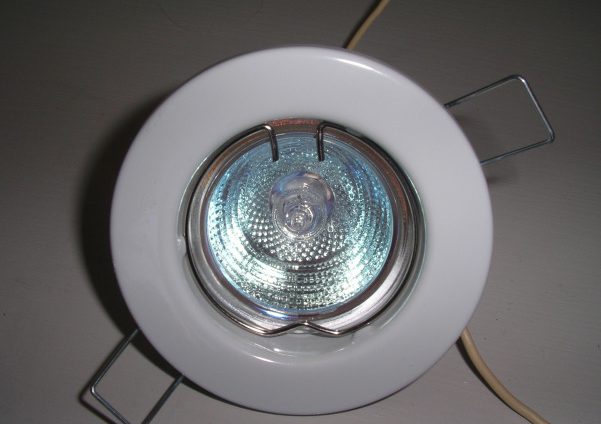

Любой точечный светильник состоит из нескольких основных элементов:
- корпус устройства с лапками, дополненными пружинами и использующимися для крепления патрона;
- отражатель, позволяющий задавать направление светового потока;
- декоративная панель, крепящаяся снаружи;
- источник света.
Осветительные приборы делятся на два основных типа: накладные и встраиваемые. Для фиксации первых используются специальные клипсы, что упрощает монтаж точечных светильников на горизонтальные и вертикальные поверхности. Главное отличие связано с тем, что декорированная панель находится не на одном уровне с потолком или стеной, а частично выступает от него. Это массивные приборы, которые не подходят для малогабаритных комнат.
Встроенные точечные изделия помещают в заранее проделанные отверстия. Они полностью в них утопают и не выступают за пределы потолка, стены или корпуса мебели.
Все без исключения светильники классифицируются по типу используемых источников света и бывают:
- галогенные;
- люминесцентные;
- светодиодные.
В зависимости от выбора источника света изменяются эксплуатационные характеристики прибора.
Галогенные лампы экологически безопасны, имеют более продолжительный срок эксплуатации по сравнению с обычными с нитью накала. Свет получается ярким, приближенным к естественному, поэтому подходит для чтения, выполнения работы и отдыха. С другой стороны, главными недостатками называют высокое энергопотребление и неустойчивость к перепадам напряжения.
Люминесцентные лампочки позволяют уменьшить затраты на энергосбережение так же, как и светодиодные. Стоимость последних выше, но они характеризуются большей долговечностью. По сравнению с лампами накаливания люминесцентные источники затрачивают меньше электроэнергии (приблизительно на 80 %)
При эксплуатации ламп помните, что внутри колбы содержится небольшое количество ртути, поэтому нужно проявлять осторожность
Подключение точечных светильников на 12 В
Если вы выполняете электромонтаж в ванной или другом влажном помещении следует особенно ответственно относиться к вопросам электробезопасности. Правильно подбирайте тип светильников, например, над зеркалом и раковиной можно установить 12 В споты или, встраиваемые в подвесной потолок или мебель, точечные светильники. Подключаются такие лампы через источник питания с пониженным напряжением – сетевой или электронный трансформатор.
Как вы можете видеть, схема практически полностью аналогична той, что которая для светильников на 220В, разница лишь в том, что лампы запитываются через трансформатор.
Выбор мощности и типа трансформатора
Лампы для точечных светильников, которые питаются напряжением 12 В нужно запитывать через специальный источник питания – трансформатор. Как мы уже упомянули, они бывают двух типов – сетевыми и электронными.
Сетевой трансформатор – крупный по размеру железный и тяжелый электроприбор, который преобразует напряжение (повышает или понижает). Во время работы старые или некачественные трансформаторы могут гудеть. Сейчас их редко используют для питания освещения.
Электронные трансформаторы отличаются малыми габаритами и весом. Они работают на высокой частоте, поэтому гула от них вы не услышите, также благодаря этому ей удалось снизить размеры и вес. В корпусе расположена плата с электронными компонентами и импульсным трансформатором на ферритовом сердечнике.
Мощность трансформатора подбирается из расчета количества и мощности светильников, которые он будет питать. Следует брать трансформатор с запасом 20–40%, чтобы исключить вероятность перегрузки и была возможность добавить 1–2 светильника.
На корпусах электронных трансформаторов часто указывают ток, а не мощность. Поэтому, чтобы узнать мощность прибора, нужно просто умножить выходной ток (I output) на напряжение 12 В.
Монтаж термокольца
Затем нужно наклеить термокольцо требуемого размера.
Оно изготавливается из термостойкого АБС пластика (стандартная толщина – 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.
Выполняет кольцо две функции:
защищает полотно от теплового воздействия светильников
Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.
В первую очередь это относится к светильникам с галогенными лампочками.
Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.
выполняет роль механической защиты
То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.
Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка
В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.
Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение
Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.
Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.
Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.
Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.
Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.
Как подключить приборы освещения на 12 Вольт
При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.
При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.
Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.
Полиуретановые карнизы
Люксовые дизайнерские карнизы
Оптимальный и простой способ подсветки натяжного потолка, это использование полиуретановых карнизов, молдингов, галтелей, плинтусов. Карнизы достаточно дорогие продаются отрезками по 2 метра и имеет множество типов отделки, лепнины, рисунков, подходит для покраски.
Полиуретановые потолочные карнизы
Для сложных дизайнерских форм выпускается в гибком виде, но стоит в 2 раза дороже, маркируется, как плинтус FLEX. Стоимость российского Европласта составляет от 350 до 900 р/м.
Продукция китайского производства, фото профиля
Более доступная цена у китайских производителей, длина изделий 240 см., чтобы сравнивать, потребуется посчитать цену за метр.
В среднем 400 р/м. за гибкий, и 200-250 р. за обычный.
Как установить споты своими руками

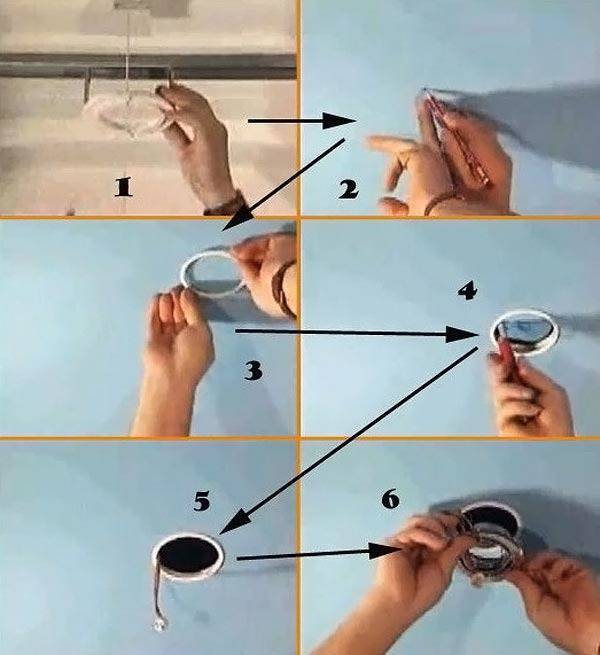

Установить осветительные приборы в подвесной потолок очень просто.
Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.
Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.

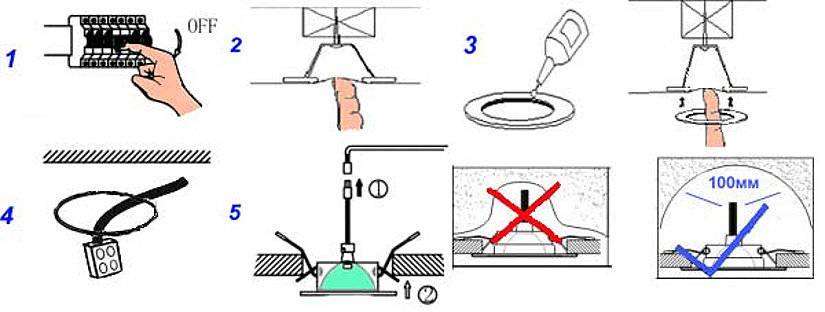

Установка точечных светильников в подвесной потолок

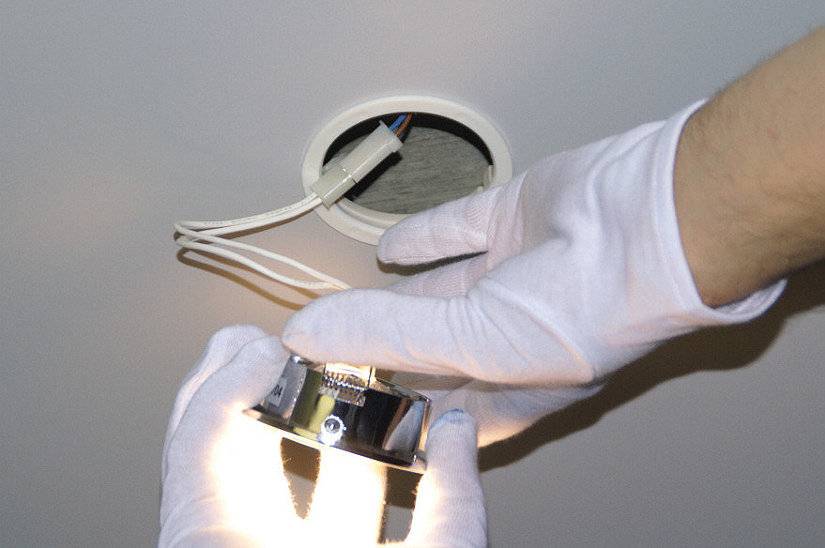

Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.
Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.
Как сделать разметку
Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.
Популярные варианты расположения точечных светильников
Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.
Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.
Разметка потолка под светильники
Как сделать отверстия под споты
Для того чтобы сделать отверстия, приготовьте следующие инструменты.
- Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
- Приготовьте коронку, она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.
Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.
Коронка для гипсокартона
Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.
Последовательное соединение
Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:
Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.
- Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.
Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.
Схема последовательного соединения лампочек (точечных светильников)
Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.
Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).
Схема последовательного подключения точечных светильников через одноклавишный выключатель
У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.
Правила крепления светодиодной ленты в натяжном потолке
- Рассчитываем необходимую длину ленты и мощность блока питания. Если она превышает 10 метров, то целесообразнее оборудовать параллельное подключение.
- Монтируем RGB-контроллер, чтобы управлять цветом светодиодов.
- Делаем отметки в местах крепления.
- Снимаем защитную пленку и приклеиваем ленту по схеме к основному потолку.
- Соединяем диодную ленту и блок питания.
- Проверяем работу системы освещения и приступаем к натягиванию полотна.
Не рекомендуется использовать светодиодное освещение как основное из-за недостаточной яркости. Однако в комбинации с другими типами светильников оно применяется очень часто.
Схема электропроводки над натяжным потолком для точечных светильников
Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки – параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.
Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.
Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.
Выбор провода для электропроводки над натяжным потолком
Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.
Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!
Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 – 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.
Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.
Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.
Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.
Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком, необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.
Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.
Виды светильников и рекомендуемая мощность ламп
По способу установки точечные приборы освещения подразделяются на два типа:
- Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
- Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.
Корпус делают из разных материалов: стекла, хрусталя, алюминия, гипса, пластика. Форма может быть круглой, квадратной или прямоугольной. Чтобы выбрать внешний вид, учитывают общую стилистику комнаты. Желательно приобретать светильники, предназначенные именно для натяжных потолков. Их конструируют таким образом, чтобы лучи не просвечивали через полотно вокруг. Гипсокартон — более плотный материал, поэтому у подвесных потолков подобных проблем нет.
Лампочки бывают нескольких типов:
- Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
- Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
- Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
- Светодиодные. Экономичные и долговечные, практически не нагреваются.
Самые распространённые типы цоколя:
- G5.3 (для галогеновых и светодиодных ламп);
- GX53 (led и энергосберегающие);
- G9 (галогенные и светодиодные для накладных светильников).
Раньше выпускали только лампочки, работающие от напряжения 12В. Для подключения к сети питания требовался трансформатор. Сейчас в продаже есть лампы, которые работаю напрямую от 220В.
Последовательное подключение ламп
Последовательным соединением, называют такое, которое конец первого проводника соединяют с началом следующего, конец текущего с началом последующего и так дальше. Если мы хотим подключить точечные светильники последовательным способом, то должны знать о следующих недостатках:
- Небольшое количество ламп (до 6 штук);
- Светимость ламп будет «оставлять желать лучшего»
- При выходе из строя одного светильника – сбивается работа всех остальных.
Схема последовательного подключения точечных светильников
Для восстановления «гирлянды» должна быть проверена каждая лампа в цепи. Такой вариант пригоден для подключения источников света слабых мощностей.
Однако, сама концепция схемы невероятно проста.
Подключение кабеля
Кабель питания марки ВВГнг-LS 3*1,5мм2 должен быть проложен заранее по трассе расположения светильников.
Нельзя использовать в качестве домашней проводки освещения всякого рода провода и шнуры, типа ШВВП. Разрешенная марка именно ВВГнГ-Ls, либо NYM.
При этом минимально допустимое сечение групповых линий кабеля выбирайне менее 1,5мм2. Никаких 2*0,75мм2! Даже если у вас и нагрузка совсем маленькая. В месте, где будет располагаться светоточка, оставляете запас кабеля в виде петли (ее потом нужно будет разрезать).
Эта петля должна свисать на уровне не менее 10-15см от уже натянутого полотна или нижней кромки закладной.
Подготовка
Если вы решили установить светильник в подвесной потолок, нужно знать, что все монтажные работы выполняются до монтирования подвесного потолка, и согласно схеме подключения.
Необходимо определиться на какой высоте и в каком месте будут расположены осветительные приборы.
Заранее рассчитайте количество светильников, распределите пространство потолка для их монтажа. Нарисуйте схему, чтобы было понятно как подключить. Подумайте о мощности осветительных приборов, учитывая материал подвесного потолка. Возможно, вам понадобится трансформатор.
К местам предполагаемого монтажа потолочных осветительных приборов, нужно заранее подвести провода. Проводка будет проходить через гофрированные трубки, чтобы не соприкасаться с каркасной подвесной конструкцией. В каждом случае понадобится схема.
Монтирование ленты и подключение к сети
Как варианта светодиодного светильника часто применяют лед-полоску. Несмотря на кажущуюся простоту, ее монтаж также имеет свои особенности. Как правило, ее устанавливаются либо под полотно натяжного потолка, либо под короба навесной конструкции. Основной эффект ее применения – зонирование отдельных областей, подчеркивание рельефа и создание однородной внутренней подсветки на определенном участке или по всей поверхности.
Рассмотрим простейший пример того, как повесить лед-полоску под навесной потолок:
- После того как подсчитано количество светильников, проводки и оборудования, выполняется разметка.
- Далее с помощью саморезов или дюбелей к потолку крепится алюминиевый П-профиль или уголок для размещения лед-полоски.
- На него наклеивается светодиодная лента.
- Монтируется и подсоединяется проводка, трансформатор и дополнительное оборудование.
- Устанавливаются крепежные элементы для потолка.
- Прикручиваются листы гипсокартона или натягивается навесная ткань.
Прежде чем выполнять финишный монтаж потолочной поверхности, нужно провести контрольную проверку установленной системы подсветки
Также рекомендуется по возможности выбирать место размещения лед-прибора и важного оборудования так, чтобы в случае необходимости их можно было заменить
Пример монтажа светодиодной ленты в короб натяжного потолка приведен на следующем изображении:
Требования к монтажу
Подвесные потолки производятся из частично горючих строительных материалов — пластиковых панелей, натяжных полотен или листов, содержащих в составе МДФ. По этой причине роль противопожарной безопасности первостепенна. Придется учесть некоторые нюансы — от качественной и надежной коммутации проводов до температуры нагрева источников света.
Если эксплуатируются галогенки или лампы с нитью накала, обязательно используйте провода, не поддерживающие горение. Они сильно нагревают ближайшее пространство, поэтому провода должны быть защищены подходящей изоляцией, а натяжная поверхность — отделена термокольцом и светоотражателями. Игнорирование рекомендаций приводит к нарушению изоляции и короткому замыканию.
Рабочая температура зависит от мощности источника света. По сравнению с галогенками для одинакового уровня освещенности требуется менее мощная светодиодная лампа.
С демонтажем патронов и установкой перемычек
Другой метод более скрупулезный, зато не требует никаких лишних затрат.
Снимаете боковые крышки со светильника
Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой плас class=»aligncenter» width=»720″ height=»653″

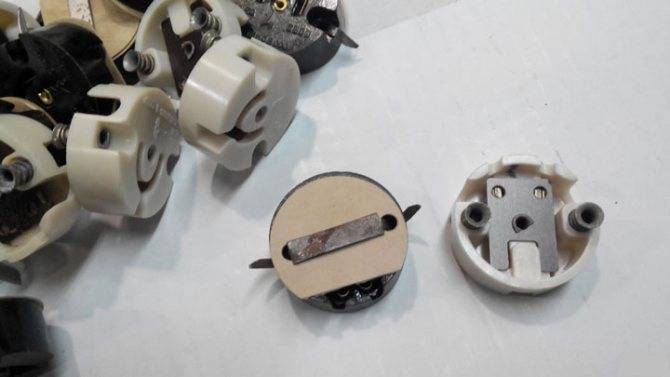

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.
Такие патроны могут быть нескольких разновидностей:
Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.
В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда получается.
К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

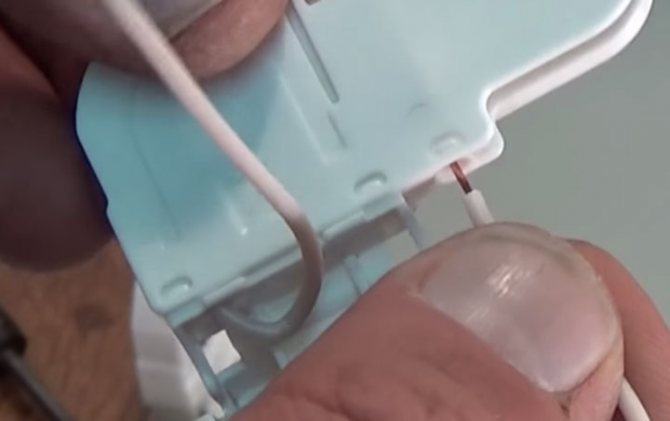

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.
Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.
Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.
Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.
Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.
Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.
Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.
