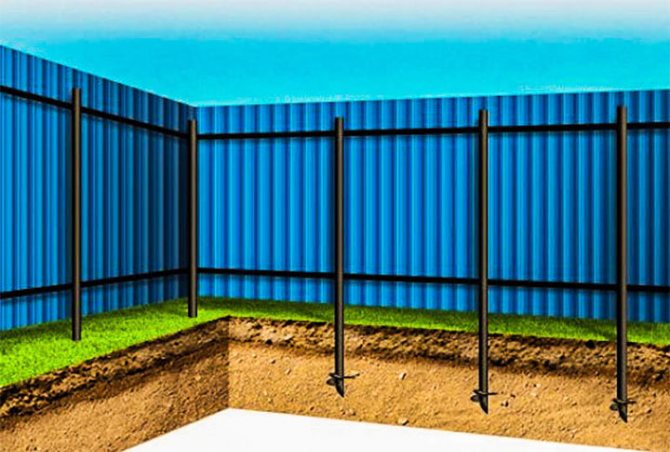

Установка винтовых свай для забора: можно ли и как установить своими руками, какие инструменты потребуются для монтажа?

Монтаж конструкции

Как рассчитать параметры?

Винтовая свая отличается от забивной — материалом. Она изготовлена из стали и оснащена резьбой, позволяющей погружать изделие путем завинчивания, что обеспечивает свае высокую устойчивость к разнонаправленным нагрузкам.

Чтобы правильно подобрать сваю, действуют так:

разрабатывают конструкцию забора;
осуществляют сбор нагрузок, определяя следующие величины: вес забора и ветровую составляющую;
исследуют грунтовое основание, выявляя тип почвы, глубину залегания слоя с достаточной несущей способностью и максимальный уровень грунтовых вод (обычно наблюдается весной).

Исследование почвы производят при помощи разведочного бурения. Далее подбирают сваю по основным параметрам.

Есть три вида свай по способу изготовления:

сварные;
литые;
комбинированные.

Для строительства забора достаточно сварных свай. Более прочные литые, используются при возведении зданий. Комбинированные в силу ряда недостатков применяются редко.

Выделяют три типа резьбы:

стандартная;
с лопастями;
комбинированная.

Лопастные сваи предпочтительны: держат более высокую нагрузку и надежнее стоят в грунте. Недостаток: более высокая стоимость.

Существуют винтовые сваи с двойными лопастями, предназначенные для строительства зданий на каменистом грунте. Применять их при возведении забора экономически нецелесообразно.

Для строительства заборов в основном применяют сваи трех диаметров:

57 мм: толщина стенки трубы (ТС) — 3 мм, толщина лопасти (ТЛ) — 4 мм, диаметр лопастей (ДЛ) — 200 мм;
76 мм (используются чаще всего): соответственно, 3,5 мм, 4 мм, 250 мм;
89 мм (ТС/ТЛ/ДЛ): 3,5 мм, 4 мм, 250 мм.

Диаметр определяет несущую способность сваи, причем она зависит от типа грунта.

Разновидности винтовых свай

Выдерживаемая нагрузка сварных винтовых лопастных свай, с указанным диаметром в таблице:

Диаметр сваи,в мм.	Тип грунта, в т.
песчаный	супесчаный	глинистый
57	1	0,65	0,33
76	3	2	1
89	3-5	3-4	2-3

Для точного определения максимально допустимой нагрузки на конкретную сваю в данных условиях, достаточно умножить несущую способность грунта на глубине в 1,5 м (определяется по результатам разведочного бурения) на рабочую площадь лепестков (приводится в документации).

По типу наконечника сваи делятся на два вида:

с закрытым наконечником. Используются на песчаном грунте и торфяниках;
с открытым наконечником. Используются на всех прочих видах грунта. При завинчивании сваи почва проникает в ствол, что положительно сказывается на устойчивости изделия.

Описание процесса по сооружению основания

Если рассматривать, как возводить дом из бруса на винтовых сваях поэтапно, то в первую очередь производится подготовка, затем идет установка опор и их обвязка, именно эти работы мы и рассмотрим.

Установка элементов

Сразу скажем, что если вы решили ставить дом из бруса на винтовых – дом, а точнее его проект необходимо подобрать заранее, чтобы вы понимали, какое строение будет возводиться и каковы будут его параметры.

Рабочий процесс проходит в следующем порядке:

Для начала необходимо сделать проект, на котором будет отмечено расположение дома на участке, именно в соответствии с ним и будут проводиться дальнейшие работы;
В соответствии с проектом нужно провести разбивку участка, для этого лучше всего использовать нивелир, так вы сможете расставить метки так, как нужно. Для удобства между колышками натягивается шнур, он будет служить ориентиром далее;

Удобно расставить колышки в местах будущего расположения опор

Теперь нужно подобрать винтовые сваи под дом из бруса, они могут отличаться конфигурацией, диаметр варьируется в диапазоне от 57 до 133 мм, а длина – от 165 до 330 см, все зависит от типа почвы на вашем участке и ориентировочной нагрузки на конструкцию;
Расстояние между винтовыми сваями под брусовой дом зависит от особенностей почвы и типа используемых опор, показатель обычно варьируется в пределах от 2 до 3 метров, более точное значение должен определить специалист;
Для того чтобы повысить удобство работ и расположить сваи ровно, в месте расположения каждой из них делается углубление на штык лопаты;
Работа производится тремя людьми – двое крутят сваю с помощью лома, а один следит за ее вертикальным положением. Если диаметр опоры велик, то лучше использовать рычаги подлиннее, это упростит работы и облегчит процесс;

Приспособление простое, зато вы сможете использовать мощные рычаги для вкручивания сваи

После окончания данного этапа необходимо залить сваи бетоном для обеспечения наибольшей прочности;
В последнюю очередь оголовки отрезаются по одному уровню, далее надо подготовить основы под обвязку. Это могут быть либо пластины из листа металла размеров 25х25 см, либо П-образные держатели, в которые будет вставляться брус, элементы крепятся посредством электросварки.

В оголовке сверлятся отверстия под выбранный тип крепежа

Обвязка

Некоторые используют для этого металл или бетон, но мы рассмотрим вариант с деревом, он имеет свои отличия:

Обвязка винтовых свай брусом своими руками – процесс несложный, но требующий аккуратности и выполнения всех рекомендаций. В первую очередь нужно гидроизолировать оголовки, оптимальный вариант – стеклоизол, так как его можно нагреть, и он очень надежно приклеится к металлу;
Для наилучшего соединения углов каждый из деревянных брусов зарезается на половину толщины, можно реализовать соединение «в лапу», на схеме ниже показано, какую конфигурацию имеет данный вариант;

Выберите вариант соединения, который обеспечит надежность всей конструкции

Обвязка фундамента на винтовых сваях брусом всегда начинается с углов, когда вы убедитесь, что элементы выставлены ровно, можно приступать к их креплению, для этого можно использовать один из следующих вариантов: специальные винты диаметром 10-12 мм, резьбовые шпильки либо металлические уголки

Все перечисленные способы обеспечивают надежность фиксации, вам нужно выбрать наиболее удобный; Для того чтобы исключить деформацию строения при возможных просадках опор, можно соорудить пластичный шарнир Гербера, этот вариант предусматривает укладку деревянного бруса в два ряда с последующим стягиванием элементов резьбовой шпилькой, при этом важно, чтобы соединения на рядах не совпадали между собой. Такая система менее чувствительна к просадкам отдельных свай

Так выглядит шарнир Гербера в собранном виде

Чтобы обвязка из бруса на винтовых сваях была максимально надежной и долговечной, не забудьте обработать все элементы антисептиком.

Преимущества и недостатки свайного фундамента

Строительство на сваях практикуют с давних времен. Раньше их изготавливали из дерева, а сейчас используют и другие материалы: сталь, железобетон. Их устанавливают винтовым и забивным способом. Второй вариант более сложный и требует применения специального оборудования.

Винтовой метод монтажа могут применять рабочие. Для этого способа не нужны особые механизмы, поэтому и стоимость строительных работ будет ниже, но на качестве фундамента это не отражается никаким образом.

На винтовых сваях возводят малоэтажные здания, коттеджи и частные дома. Они способны выдержать любой сложный грунт. Поэтому их часто используют:

В условиях нестабильной почвы. Винты проникают сквозь вспученный и рыхлый слой и опираются в самый прочный слой. Нижние элементы конструкции проходят все препятствия и попадают вниз. Лопасти защищают от давления грунта.
В местностях с близкорасположенными грунтовыми водами, на заболоченных участках. Винтовые сваи даже в такой ситуации прослужат долго.
Для реконструкции старых каркасных домов, хозяйственных построек и возведения каркасных строений.

Среди основных преимуществ такого фундамента выделяют:

простоту и быстроту монтажа;
отсутствие необходимости в применении специального оборудования;

небольшие финансовые затраты, если сравнить его со столбчатым или ленточным фундаментом;
возможность приступить к стройке в любое время года;
небольшой объем земляных работ.

Как и у любой другой технологии, у этого варианта есть свои недостатки:

Невозможно контролировать процесс вкручивания сваи, поэтому неизвестно, насколько будут повреждены лопасти и антикоррозийное покрытие.
Глубина поражения каждой сваи отличается, поэтому конечным этапом процесса будет их выравнивание.
Необходимо дополнительно защищать и утеплять основание дома, так как оно остается открытым.

Достоинства и недостатки

Сложности установки винтовых свай

Это достаточно простая конструкция. Однако и тут вас ждут «подводные камни»:

сваи следует выбирать строго в соответствии с расчетом, сделанным проектировщиком на основании гидрогеологических изысканий на вашем земельном участке, глубиной промерзания грунта, а также весом будущего здания и весом наносимого на здание зимой снежного покрова (иначе вы рискуете либо переплатить за сваи большей длины или диаметра, или получить совершенно неустойчивую конструкцию, которую «поведет» уже через год);
в зависимости от грунта ввинтить сваи в грунт вручную бывает довольно затруднительно (даже если в этом процессе примут участие 4-5 человек);
наличие деревьев, высоких кустарников, заборов или других строений в непосредственной близости от места устройства фундамента создает проблемы для погружения свай вручную;
не все фирмы делают свою работу качественно, соблюдая технологию.

Установленная свая

Однако у винтового фундамента есть и преимущества:

не требуется проведение объемных земляных работ;
можно устанавливать на любом рельефе, без предварительного выравнивания местности;
работы по погружению свай в грунт выполняются практически в любое время года.

Основы можно устраивать на любых грунтах за исключением скальных, так как скала сама по себе является прекрасным крепким основанием (для ленточного или столбчатого).

Поликарбонат

Легкий, практичный материал для пролетов. Представлен в множестве цветов. Столбы устанавливают с шагом равном длине секций.

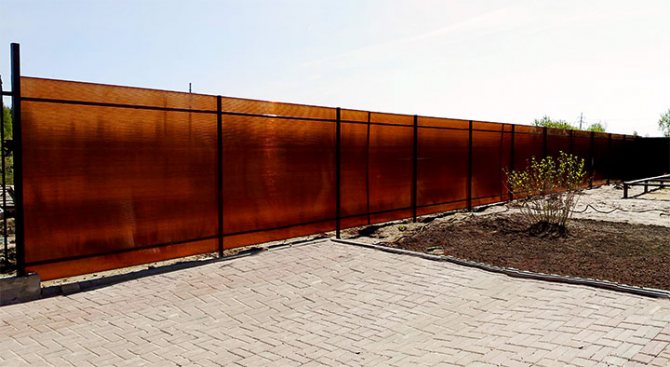

Фото: забор из поликарбоната

Крепят листы поликарбоната к направляющим, которыми служат профильные трубы небольшого диаметра. Для фиксации потребуются саморезы с резиновой шайбой. Все металлические детали перед установкой обрабатывают антикоррозийным составом.

Под поликарбонат достаточно свай по 57 мм в диаметре.

Профлист

Наиболее популярный материал в сочетании со свайным фундаментом. Направляющие привариваются к столбам. Шаг между стойками не должен превышать 2,5 м, иначе конструкция будет не очень устойчивой. Листы монтируются к ним саморезами либо заклепками.

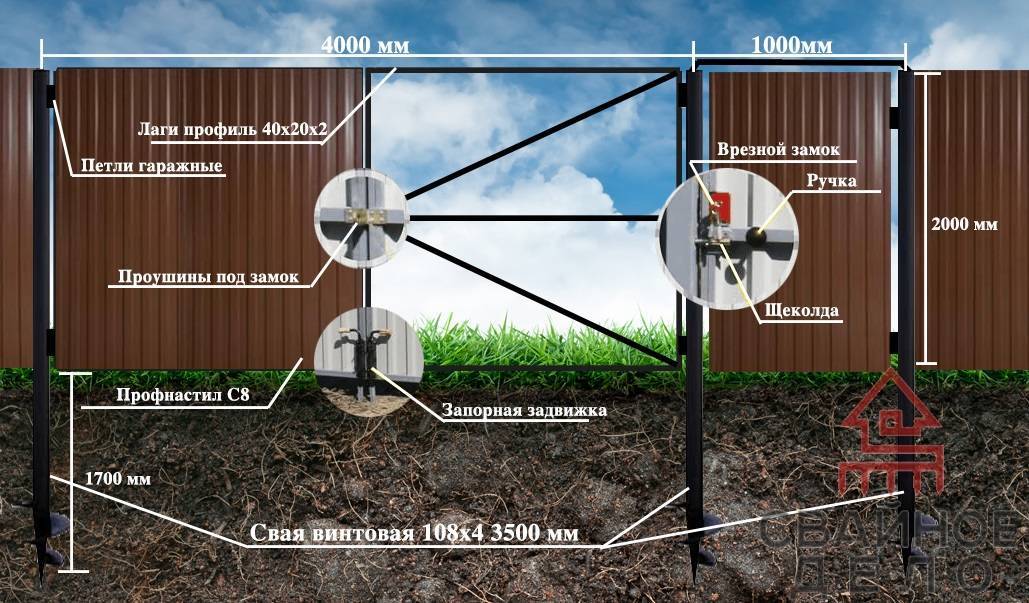

Схема монтажа забора из профлиста

Доска

Как и в варианте с профлистом крепеж деревянных элементов выполняется к поперечным лагам (направляющим), которые привариваются или прикручиваются болтами к столбам. Фиксация дощечек выполняется вплотную либо с определенным шагом. В последнем случае секции получаются с зазорами. Помимо защитной обработки металла проводится покрытие дерева антисептиками.

Схема ограды из обрезной доски 100х25 мм. Расстояние между столбами 3000 мм, высота секции 2000 мм, диаметр сваи 57 мм, лаги из бруса 150х25 мм.

Кирпич

Цельные кирпичные заборы на свайном фундаменте встречаются редко, а вот кирпичные стойки в сочетании с коваными секциями либо пролетами из профнастила довольно популярны.

Кирпичная кладка весит много, поэтому рекомендуемый диаметр труб – 89 мм. Монтаж основания выполняется ниже уровня промерзания грунта.

Фото: кладка кирпичных столбов

Подготовительные работы и выбор материалов

Перед началом монтажа основания под забор из винтовых свай необходимо провести соответствующие расчеты. Так, первым делом, вам понадобится определить протяженность будущего ограждения. Полученные данные позволят определить количество необходимых материалов – рекомендуемый шаг установки опор 2000-2500 мм, не более.

Затем понадобится рассчитать количество горизонтальных лаг. Для них применяется профильная труба с толщиной стенки не менее 2 мм. Стандартная высота забора на сваях – 2000 мм, на которых монтируются три ряда лаг.

Если в качестве полотна пролетов будет использована доска, то в качестве лаг выступают два-три строганных бруса минимум 50×100 мм, закрепленные двумя отрезками уголка 35×35 мм. Металлические лаги крепятся метизами или при помощи сварки.

Кроме того, понадобится высчитать количество необходимого материала для устройства полотна пролетов, будь это профилированный металлический лист, доска или другой материал. Метизы и другие расходные материалы приобретаются «на глаз».

Отдельное внимание следует уделить конфигурации свай. Среди параметров, которые сказываются на прочности готового основания, следует выделить несколько основных:

Заглубление. Глубина погружения сваи в грунт не должна быть менее глубины промерзания. Оптимально – на 100-200 мм больше, но не менее 1000 мм. Таким образом, если глубина промерзания составляет 1 метр, то рекомендуемая длина погружаемой части составит 1000-1200 мм.
Оптимальный диаметр лопасти коррелирует с плотностью грунта, который будет под основанием. Но в любом случае он не должен быть менее 220 мм. В противном случае опора будет недостаточно зафиксирована.
Толщина стенок опоры менее 3,5 и диаметр менее 57 мм (минимальный при такой толщине стенок) не дадут надлежащей прочности опорам.

Сваи, предназначенные для устройства заборов, изготавливаются в комбинированном виде. Погружаемая часть с лопастью выполнена из трубы круглого сечения, а возвышающаяся над землей – из квадратной профилированной трубы.

Также на этапе расчета необходимых материалов следует учесть необходимое количество цементно-песчаной смеси, которой рекомендуется заполнять полости свай. Нужное количество ЦПС на одну сваю можно уточнить у поставщика.

Применение специальных заглушек для свай дополнительно обезопасит внутренние поверхности стен. Их можно изготовить самостоятельно из подручных материалов или приобрести у производителя столбов.

В случае раздельного монтажа подземной и надземной частей опоры также понадобится приобрести и нарезать соответствующим образом. Однако здесь рассматривать эту технологию не будем, ввиду её меньшей прочности. Такой метод монтажа допустим только на очень каменистых грунтах. В них сложно вкручивать сваи с четким соблюдением вертикальности и сочленение помогает компенсировать отклонения, но негативно сказывается на сопротивляемости опор ветровым и другим нагрузкам на излом.

Преимущества забора из свай

Установка на сложных грунтах

Во время выбора вида фундамента, одним из важнейших факторов является тип грунта на застраиваемом участке. Большинство районов имеют глинистые, торфяные или песчаные почвы, а также, нередко присутствует повышенная влажность воздуха.

Для конструирования забора на сложных видах почвы используется 3 вида свай:

Забивные
Винтовые
Набивные

Забивной тип свай является готовым изделием, которое представляет собой металлический заостренный столб. Благодаря такой форме, свая легко проходит через нетвердые слоя грунта.

Помещается в глубину свая при помощи вибрационного или ударного воздействия. Если грунт, в который помещается свая достаточно мягкий, то применяется способ обычного вдавливания. Перед началом работ, необходимо провести анализ почвы, что поможет определить глубину погружения сваи.

Винтовые сваи способны удерживать на себе достаточно большой вес. Так, к примеру, винтовая свая с диаметром в 108 миллиметров способна выдерживать статичную нагрузку, равную 4-5 тоннам. Такой вид свая поможет при возведении забора на неровном участке.

Также, помимо готовых типов свай, существуют аналоги, изготавливаемые непосредственно в почве (набивные сваи). Данная технология довольна проста и экономична.

Все данные виды свай позволят сконструировать забор на участке со сложным фундаментом или неровной поверхностью.

Установка в любой сезон

Установка свая для забора может производиться в любое время года и в любую погоду. В холодный сезон могут возникнуть небольшие затруднения за счет того, что почва успела промерзнуть и прохождение через нее винтовой сваи немного затруднено.

Простота и скорость монтажа

Характерная особенность винтовых свай – это использование как ручного, так и механического способов погружения. Будет достаточно лишь немногочисленной бригады и простых строительных инструментов.

Механизированный способ погружения свай позволяет лишь немного помочь при работе в глубоко промерзшей земле. Но не смотря на довольно простую установку винтовых свай забора, их установку лучше всего доверить профессиональным строителям.

Это поможет избежать ошибок и ускорить процесс строительства конструкции. Тем более, что одним механическим воздействием установка винтовых свай не ограничивается.

Необходимо выполнить следующие предшествующие установке этапы:

Исследовать почву и определить габариты свай
Число свай и расстояние между ними при установке
Способ установки
Бетонирование, подрезка и установка оголовка
Монтаж ростверка

Также. Винтовые сваи признаны наиболее лучшим вариантом для конструирования забора.

Долговечность

Производители утверждают, что винтовые сваи способны проработать не менее 150 лет. Но не все так просто. Классическая жилая постройка требует свай толщиной 4 миллиметра с лопастями в 5 мм. Самым слабым местом является промежуток между воздухом и землей.

Если появляется коррозия толщиной 0.03 миллиметра, то срок службы уменьшается до 130 лет. Это значение действительно для среднекоррозийной почвы со слабым воздействием.

Другой важный момент – коррозия влияет на сваю не только снаружи, но и изнутри, даже если использовать спец. покрытие. Низкий уровень кислорода уменьшает скорость влияния коррозии всего лишь на 30 процентов. При этом, срок службы сваи уменьшается и составляет 85 лет.

Увеличить срок эксплуатации винтовых свай для забора можно обеспечить путем антикоррозийной обработки трубки внутри. Можно воспользоваться горячим цинкованием, холодным цинком или защитой из битума.

Грунтовка является всего лишь пустой тратой бюджета, так как никакой фактической пользой они не обладают. При ней можно добиться увеличения срока службы лишь до 100 лет, но только в случае присутствия слабокоррозийного грунта. По прошествии 60-70 лет не будет заметных следов ржавчины на внешней стороне свай, но внутри данный процесс может уже начаться.

Невысокая стоимость

Стоимость возведения забора из винтовых свай будет напрямую зависеть от длины ограждения и его типа, так как для более массивной конструкции придется уменьшить расстояние между сваями и тем самым увеличить их количество, что повышает стоимость в разы.

Также, для более тяжелого забора потребуются сваи с большим зиаметром, так стоимость сваи с диаметром в 250 мм. обойдется в 700 рублей, а 350-и миллиметровая заставит потратить куда больше – 350 рублей.

Какие типы существуют

Чтобы получился прочное ограждение, важно выбрать требуемый тип. Изделия с литым наконечником и оцинкованные применяют для более тяжелых конструкций

Изгородь не предполагает подобных нагрузок, поэтому оптимальным выбором станут сварные модели

Изделия с литым наконечником и оцинкованные применяют для более тяжелых конструкций. Изгородь не предполагает подобных нагрузок, поэтому оптимальным выбором станут сварные модели.

Они имеют книзу несколько лопастей, которые помогают убирать грунт по мере погружения винта, а также конус, упрощающий прохождение внутрь почвы

Расположенные перпендикулярно изделию лопасти сохраняют целостность земли, что очень важно для контроля устойчивости

Сварной

Внутри каждого типа есть различные по толщине варианты, которые выбирают с учетом предполагаемого давления ветром. На очень ветреных территориях лучше выбирать потолще, от 76 миллиметров.

Популярность набирают комбинированные элементы, нижняя часть которых абсолютно круглая для удобства погружения внутрь грунта, а надземная часть квадратная, что заметно облегчает монтаж остальных частей. Данный тип обойдется несколько дороже, но по сравнению с более капитальные методами, дешевле.

ГОСТ

Технические требования к приводным опорам квадратного сечения установлены в документе ГОСТ № 19804 “Опоры сборные железобетонные”. Этот документ содержит подпункты для каждого типа батарей:

19804.3-8 – столбы квадратные с круглой полостью;
19804.4-78 – для опор с продольной арматурой;
19804.2-79 – для опор с продольно-поперечной арматурой;
19804-91 – Композитные опоры.

Специального ГОСТа на квадратные винтовые стойки нет; при их изготовлении производители руководствуются следующими стандартами:

ГОСТ № 9.307.89 и п. 9,402 – требования к металлической оцинкованной обшивке.
ГОСТ № 8732 – требования к качеству труб и профилей квадратного сечения;
ГОСТ № 19281 г. – требования к стали, используемой для изготовления опор;

Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Какие у винтовых свай для забора существуют недостатки

При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

С приваренным наконечником;
С литым наконечником;
Двухлопастные;
Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.
Пример монтажа различных конструкций на винтовых сваях Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.
Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.
Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы. Вкручивание винтовой сваи специальным аппаратом Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.
Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.

Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.

Преимущества фундамента на винтовых сваях

В большинстве случаев на свайном фундаменте возводятся легкие и прочные дома: каркасные, блочные, из бруса, из сборных панелей. Способы расположения свай обусловливаются задачами строительства, для чего есть чертежи. Для частных домов применяется свайное поле. Строение малой площади располагается на свайном фундаменте, который испытывает большие вертикальные нагрузки. Они связываются для повышения прочности по всему периметру либо объединяются ростверком (покрытие из бетона с армированием). Они применяются по принципу сваи-стройки, когда давление от веса сооружения должно переходить на грунт.

При учете надежности основным правилом является правильный расчет несущей способности свай.

Винтовые сваи могут устанавливаться как вручную, так и с использованием технических средств. По времени данный процесс занимает приблизительно 1 день. Их применение дает возможность сэкономить до 60% от стоимости других видов фундаментов. Для строительства легких дачных либо загородных домов из пеноблоков или сэндвич-панелей данный вариант является оптимальным. Он способен обеспечить надежность конструкции на ближайшие 200 лет.

Как сделать винтовые сваи?

Винтовые сваи своими руками сделать можно. Конечно, многие специалисты рекомендуют воспользоваться заводскими изделиями. Это связано с их большей надежностью. Но если вы решили все сделать самостоятельно, то при определенных навыках и наличия необходимого материала это вполне выполнимая задача. Давайте рассмотрим этот вопрос подробней.

В первую очередь стоит позаботиться о материалах. Для работы вам понадобится следующее:

металлические трубы требуемого диаметра;
наконечник, его длина должна быть не менее 150 миллиметров. Он должен иметь форму конуса, ведь именно наконечник будет «пробивать» дорогу сквозь грунт;
винтовая часть — труба с приваренными к ней прочными стальными пластинами). При этом ее шаг выбирается в 5 сантиметров;
оголовок, служащий для крепления балки или швеллер, на которые в дальнейшем будет крепиться обвязка.

Если вы решили сделать винтовые сваи своими руками для легкого забора или беседки, то сечение трубы можно выбрать от 55 до 89 мм. Такие конструкции легко выдержать небольшой вес.

Видео: Самодельные винтовые сваи

При строительстве дома, даже из легких материалов, сечение трубы должно быть больше. Например, для каркасного или деревянного строения этот параметр должен быть не менее 108 мм. А если ваш дом будет из кирпича, то сечение используемой для сваи трубы должно быть как минимум в 133 мм. Только в этом случае можно добиться достаточной несущей способности фундамента.

Для наконечника можно использовать уже готовые изделия из стали, сегодня их можно легко найти на рынке.

Если все работы вы хотите сделать самостоятельно, то вам понадобится все также труба. Она обрезается на нужную длину.

Затем один конец заготовки разрезается вдоль на четыре части, которые впоследствии свариваются в виде конуса. Далее, необходимо зачистить швы и требуемый конус готов к использованию.

Винтовая часть делается из стальных листов с диаметром в 5-6 миллиметров. Сегодня также можно найти уже готовые заготовки. Внешний диаметр винта выбирается в зависимости от свойств грунта на участке. Чем он сложнее и тверже, тем «тоньше» делается винтовая часть.

Поэтому следует выбрать оптимальный вариант. Пластины стали привариваются по кругу к трубе, при этом соблюдается нужный уклон и размер шага (около 5 сантиметров).

Как видно, сделать винтовые сваи своими руками вполне возможно. Конечно, такая работа будет сложной и одному человеку без помощников не справиться. К тому же у вас должно быть нужно оборудование (как минимум сварочный аппарат) и навыки работы с ним.

Но такая работа своими руками способна существенно уменьшить стоимость фундамента. А ведь именно этой цели и добивается большинство частных застройщиков.

Особенности технологии монтажа

Важным отличием технологии установки винтовых свай от других методов возведения ограждений является отсутствие бетонных и земляных работ – длительных, дорогих и трудоемких.

Вам не нужно расчищать поверхность грунта от растительности, корней и копать глубокую траншею для установки опалубки. Достаточно просто натянуть маячный шнур над поверхностью грунта и по намеченной линии выполнить разметку точек установки свай.

Глубина ввинчивания свай в плотных грунтах выбирается в зависимости от глубины промерзания. Сваи погружают на 50-80 см ниже этой отметки (1,2-2 метра), чтобы мощные силы морозного пучения грунта не вытолкнули их на поверхность. Для каждого конкретного региона строительства глубина промерзания грунта указывается в таблице СНиП по основаниям и фундаментам зданий.

На слабом грунте сваи под забор закручивают до тех пор, пока винт не встретит плотное основание, на которое сможет опереться труба-стойка. Поскольку заранее определить эту глубину невозможно, то в конструкции сваи предусматривается возможность удлинения за счет добавления новых секций.

Другой особенностью технологии является то, что винтовые столбы для забора можно монтировать не только вручную с помощью ворота, но и с использованием буровых установок. Ручную установку практикуют при небольшом диаметре свай (57-76 мм) и неглубоком погружении (до 1,5 метров). При использовании более толстых винтовых свай или при необходимости их глубокого ввинчивания в грунт, следует воспользоваться механизированным приводом.

Отличительной особенностью технологии свайно-винтового основания является всесезонность. В то время, когда все бетонные работы замирают до наступления устойчивых плюсовых температур, монтаж винтовых свай можно вести даже в декабре.

Если участок покрыт глубоким снегом, его убирают непосредственно перед началом работ. Если же зима малоснежная и земля сильно промерзла, то сначала бурят подготовительные (лидерные) скважины, после чего в них ввинчивают свайные стойки.

Ограничений для использования винтовых свай немного и главным из них является грунт с большим количеством крупных и средних по размеру камней. При закручивании стойки под забор они становятся непреодолимым препятствием для режущего винта. Поэтому перед монтажом свай специалисты всегда выполняют пробное ввинчивание для того, чтобы определить механические свойства грунта и возможность их установки.

При установке свайной стойки забора очень важно контролировать вертикальность ее погружения. В противном случае несущая способность конструкции снизится, а внешний вид забора будет далек от идеального

Для точного ввинчивания в грунте ручным буром сначала сверлится неглубокая шахта, в которую затем опускают винтовую стойку забора

Для точного ввинчивания в грунте ручным буром сначала сверлится неглубокая шахта, в которую затем опускают винтовую стойку забора.

Мокрые процессы при монтаже свай с винтовыми наконечниками не используются. Крепкий цементный раствор нужен только на конечном этапе строительства забора. Им заполняют стальные стволы свай для исключения попадания внутрь атмосферной влаги.

Добиться точной установки оголовков всех свай в горизонтальной плоскости невозможно, поскольку каждая из них закручивается на разную глубину. Поэтому после завершения монтажа выполняют срезку верхних концов стоек по уровню.

Определить, насколько выгодна установка забора на винтовых сваях несложно. Для этого достаточно подсчитать затраты на строительство ленточного бетонного фундамента и сравнить его со стоимостью монтажа свайного основания. Полученная экономия, по отзывам застройщиков, при этом составляет от 35 до 50%.

Самостоятельная установка свайного фундамента под забор оправдана лишь при небольших объемах работ и использовании стоек малого диаметра (не более 57 мм). Сваи большего диаметра ставить вручную довольно трудно. В таких случаях лучше привлечь бригаду специалистов, у которой есть спецтехника для качественного и оперативного монтажа.

Как закрутить винтовые сваи своими руками

прут (лом), продетый в проушины сваи – самое простое приспособление. Удлинить прут можно путем одевания с двух сторон полых труб. Однако такой подход чреват деформацией сваи. Причиной может стать: достижение сваи плотного грунта, твердого предмета, недостаточная толщина ствола сваи (трубы).
монтажный оголовок. Приспособление позволяющее исключить деформацию верхней части сваи. Монтажный оголовок изготавливают из трубы, на которую наварены хомуты. При данном способе прут (рычаг) вставляется в хомуты.
мясорубка. Приспособление, имеющее привод от электродрели. Мощность дрели должна составлять более 1000 Вт, количество оборотов в минуту – 600.
мотобур.
сваекрут. Такое приспособление позволит полностью механизировать процесс закрутки. Правда, ввиду его стоимости, покупать приспособление целесообразно только при необходимости закручивания большого числа свай. В частности, его покупают строительные бригады. Однако сваекрут можно арендовать, эта услуга обойдется в 800 руб/час. Минимальное время – 8 часов.

Как правило, застройщики не рискуют закручивать винтовые сваи под дом самостоятельно. В этом случае привлекается специальная техника, которая выдвигает единственное условие – свободный доступ к месту установки. Техника работает намного быстрее и эффективнее людей, единственный минус – высокая стоимость. Помимо этого, нужно будет оплатить работу бригады из трех людей (минимум) – одного оператора и двух человек контролирующих процесс закручивания.

Порядок самостоятельной установки винтовых свай для забора
