Утепление бойлера
Чтобы бойлер лучше сохранял тепло, его нужно обернуть пенопропиленом, пенополиуретаном или изолоном. Утепляющий материал фиксируется на клей или проволоку. Теплоизоляция всей поверхности бойлера не только помогает сохранить тепло, но и позволяет уменьшить время нагрева воды за счёт повышения коэффициента полезного действия теплоносителя. Качественный утеплитель не позволит воде быстро остыть.
Качественный утеплитель не позволит воде быстро остыть
Второй способ утепления бойлера заключается в размещении внутри большого бака ёмкости меньшего объёма. Образовавшееся пространство выполняет функцию утеплителя.
Пространство между стенками баков выполняет функцию утеплителя
И все же, если вы осознаете, что не в силах установить бойлер самостоятельно, или существует необходимость замены труб вследствие их износа, обратитесь к специалистам. Их услуги обойдутся вам не слишком дорого: демонтаж старого водонагревателя — примерно 500 рублей, монтаж и подключение нового устройства — около 7 000 рублей. При этом вы будете уверены в том, что оборудование подключено правильно и у вас не случится аварии или взрыва. Есть и ещё один важный момент: при самостоятельной установке бойлера, как правило, аннулируется гарантия производителя.
Монтаж накопительного водонагревателя своими руками
Монтаж проточного водонагревателя
Самостоятельный монтаж
Существует несколько вариантов подключения водонагревателя к водопроводу в квартире. Схема установки может выбираться произвольно исходя из имеющихся материалов и наличия свободного пространства.
Монтаж бойлера дело не из простых, поэтому не стесняйтесь просить помощи у мастеров
Во время работы могут понадобиться следующие предметы:
- металлическая линейка, рулетка или любой другой доступный измерительный прибор;
- ударный инструмент с набором свёрл (можно применять специальную дрель, оснащенную функцией удара, или перфоратор);
- монтажные ключи и пассатижи;
- крепежные детали для фиксации бойлера на стене (анкеры, кронштейны);
- фитинги, которые предназначены для установки в водопровод;
- запорные краны, устанавливаемые на входе в устройство и дающие возможность моментального отключения;
- гибкие шланги разного диаметра и длины;
- пакля, специальная лента и прочие материалы, обеспечивающие герметичность соединения.
В этот список могут быть добавлены и другие инструменты. Их набор нужно составлять исходя из имеющихся условий и поставленных задач.
Монтаж накопительного нагревателя
В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.
Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.
Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку
Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности
Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.
Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.
Вам понадобится:
- перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
- маркер;
- рулетка для измерений;
- сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
- защитный клапан;
- лента ФУМ;
- дюбеля и крепежные крюки;
- строительный уровень.
При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.
Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.
Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.
Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.
Четвертый шаг. Установите бак на крепления.
Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.
Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.
Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды
При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.
Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.
Удачной работы!
Проточники малой мощности
Однако главное преимущество таких маломощных проточников (до 3,5кВт) в том, что их можно подключать в обычную 16А розетку.
Подойдет даже та, куда вы включаете стиральную машинку.
Все что выше – требует отдельной проводки со щитовой
При этом обратите внимание, большинство моделей на 5,5кВт-6,5кВт имеют на панели два переключателя, которые запускают устройство в трех режимах:. минимальном – 2,2-3,0кВт
минимальном – 2,2-3,0кВт
среднем – 3,3-3,5кВт
максимальном – 5,5-6,5кВт (температура нагрева в летний период 43С)
Для временного использования вполне приемлемо подключить прибор через вилку с розеткой на средних значениях мощности. Но полноценной горячей воды в этом случае не ожидайте.
Особенно зимой, когда вода в трубах и так холодная (+5С).
Ванную даже при мощности 6,5кВт точно не набрать, да и под “электрический душик” не каждый рискнет встать. Не говоря уже про посадку напряжения.
Тем не менее, из-за простоты подключения многих такой вариант вполне устраивает. Это гораздо удобнее тех самоделок, к которым вынуждены порой прибегать жильцы многоэтажек.
Давайте подробнее рассмотрим все этапы подключения проточника в двух вариациях:
на отдельную точку
на весь дом или квартиру
Изучим как эл.монтажные работы (выбора кабеля, УЗО, автомата), так и сантехнические.
Общие советы по установке водонагревателя своими руками
Базовые этапы работ
Независимо от типа устройства для нагрева воды монтаж водонагревателя производится в полном соответствии с общими правилами безопасности и требованиями конкретных производителей. До начала работ необходимо определить состояние и условия:
- Обеспечить свободный доступ к прибору в течение всего срока эксплуатации;
- Правильно выбрать стену для крепления. К примеру, при емкости резервуара в 80 л стена должна выдерживать двойную нагрузку – 160 кг;
- Выявить состояние проводки, ее сечение и способность выдержать мощность электронагревателя (при необходимости заменить электропроводку);
- Определить состояние стояков и труб в квартире или доме (в некоторых случаях необходимо поменять трубы, чтобы обеспечить установку нагревательного прибора).
Необходимые инструменты и материалы
Кроме того, для комфортной работы необходимо заранее подготовить нужные инструменты и материалы:
перфоратор с соответствующей насадкой, рулетку, разводный и гаечные ключи, кусачки, отвертки 2-х типов, пассатижи, лента фум или паста, льняные нити, фитинги, труба из металлопластика (метраж определяется в зависимости от места и условий подключения), 2 соединительных шланга, запорные краны (2 ед. для проточного водонагревательного прибора и 3 ед. для накопительного), а также, два или три тройника – соответственно.
Устройство и алгоритм работы ЭВН
Накопительный водонагреватель состоит из следующих основных элементов:
- Бак;
- Нагревающий элемент;
- Тепловая изоляция;
- Декоративный корпус;
- Система управления;
Баки водонагревателей обычно выполняют из стали, гораздо реже встречаются полимерные. Сосуды из черной стали имеют покрытие внутренней поверхности из эмали, стеклокерамики.
Другой тип баков – сосуды из качественной нержавеющей стали. Они имеют более высокую стоимость, но это компенсируется продолжительным сроком службы. В бак врезаны два штуцера с резьбой – вход холодной и выход горячей воды.
В качестве нагревательного элемента выступает ТЭН, встроенный в емкость. ТЭН устанавливается на резьбе и легко заменяется при выходе из строя. Основная причина неполадок с нагревателем – образование отложений солей жесткости (накипи), ухудшение теплоотдачи, перегрев и последующее сгорание.
Тепловая изоляция наносится на поверхность резервуара обычно методом напыления. Она предназначена для сохранения температуры воды, экономии электроэнергии из-за уменьшения частоты включений ТЭНа, сохранения накопленного объема воды с нужной температурой.
Декоративный корпус выполняется из пластика или металла, в него вмонтированы элементы управления – задатчик температуры, показывающий термометр (или цифровой дисплей).
Алгоритм работы прибора довольно прост. Аппарат заполняется водой из водопровода или емкости запаса воды. Ручкой задается температура нагревания. Включается ТЭН, происходит нагрев. При достижении заданной температуры нагрев прекращается.
При остывании регулярно включается нагрев для поддержания значения температуры. При расходовании воды нагрев включается в постоянном режиме.
Установка и подключение нагревателя
Рисунок 2. Упрощенная электрическая схема нагревателя.
Нагреватель монтируется на стену недалеко от водопровода. Устанавливать Thermex следует над трубами водоснабжения. Это необходимо для того, чтобы конденсатная влага, которая образуется на трубах, не капала на Термекс. Для врезки в водопровод лучше всего использовать шланги из металлопластика. Они достаточно эластичные, при сгибании не боятся поломки.
При подключении прибора к электросети нужно правильно подобрать сечение питающего провода. Если мощность бойлера составляет, к примеру, 6 кВт, то провод подбираем следующим образом. Из практики известно, что 1 кВт имеет 4 ампера. В нашем случае на бойлер поступает 24 А. Известно также, что провод сечением 1 мм² проводит 10 А тока. Из этого следует, что минимальное сечение питающего кабеля должно быть 2,5 мм². Кабель меньшего сечения будет причиной неисправности в работе оборудования. В качестве защиты данной цепи от короткого замыкания устанавливается ближайший по номиналу автомат — 32 А. Номинал этого оборудования указывается в инструкции по эксплуатации.
Электрический нагреватель должен иметь надежное заземление. Это необходимая мера безопасности. Провод для заземления Thermex должен быть толще питающего кабеля. Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом. Иначе электрическая схема водонагревателя не будет работать. При попытке включения электрооборудования будет срабатывать устройство защитного отключения.
Такая ошибка электромонтажа встречается довольно часто. Соединение заземления с нулем возможно только за пределами рабочей схемы. В данном случае электрическая схема имеет такой вид, как показано на рис. 3. Здесь хорошо видно, что заземляющий провод находится отдельно.
Основные причины поломки оборудования
Причиной неисправности обогревателя Thermex чаще всего являются следующие обстоятельства:
Рисунок 3. Принципиальная схема электромонтажа.
- Поломка ТЭНа. Это может случиться в том случае, когда во время подключения бойлера в системе водоснабжения слишком малое давление. Защитные датчики при этом не срабатывают. ТЭН в этом случае перегревается и его спираль выходит из строя.
- Забивка грязью внутренней системы нагревателя Термекс. Чтобы подобного не произошло, нужно чаще промывать фильтр очистки воды.
- Износ электрических элементов. Сюда в первую очередь относится перегрев контактов. Со временем все контакты подключения бойлера ослабевают и начинают греться. Для того чтобы они не разрушались, их необходимо периодически подтягивать. Хотя в инструкции такого и не сказано, но это весьма важный момент.
Чтобы не возникали вышеназванные поломки, используя нагреватель Thermex, необходимо соблюдать правила технической эксплуатации. Периодический осмотр рабочих узлов оборудования следует производить с момента подключения бойлера. Это будет способствовать увеличению срока его работы. Схема подключения электрического нагревателя должна выполняться одним составом провода. Соединения медных проводов с алюминиевыми проводами недопустимы. Связано это с тем, что они имеют различную электропроводность, и места их соединений будут греться.
Подключение газовой колонки
Домашние мастера должны знать о том, что все работы, связанные с монтажом газового оборудования, могут выполнять только работники газовой службы (Горгаз), имеющие специальный допуск. Информация по данной теме не может быть инструкцией по монтажу газовой колонки своими руками.
Даже если хозяин проявит самостоятельность и сам правильно установит газовый водонагреватель, неприятностей от газовой службы ему не избежать, вплоть до наложения штрафных санкций.
В 60-е годы прошлого века в СССР осуществлялось массовое строительство панельных пятиэтажек, так называемых «хрущёвок». Как правило, эти дома были газифицированы, и в каждой квартире устанавливалась газовая колонка. Со временем газовые водонагреватели устарели и их стали заменять новыми современными газовыми колонками.
Монтаж нового оборудования на место, где была старая колонка довольно прост. Газовая и водопроводная труба практически не меняют своего положения, за исключением некоторой корректировки их подводки к патрубкам нового водонагревателя. Из инструментов может понадобится перфоратор для установки новых кронштейнов, гаечные и трубный ключи.
Новую колонку навешивают на кронштейны. Используя муфты, сгоны и прокладки, к патрубкам бойлера подсоединяют газовую трубу и водопровод. Гибким шлангом подсоединяют выпускную трубу горячей воды к водоразборному крану. Вытяжную трубу соединяют с выходным отверстием колонки.
После того, как все соединения будут выполнены, производят пробный запуск. Во время первого включения проверяют тягу в вытяжке, отсутствие утечки воды и газа. При обнаружении нарушений аппарат выключают и ликвидируют нарушения.
Установка бойлера

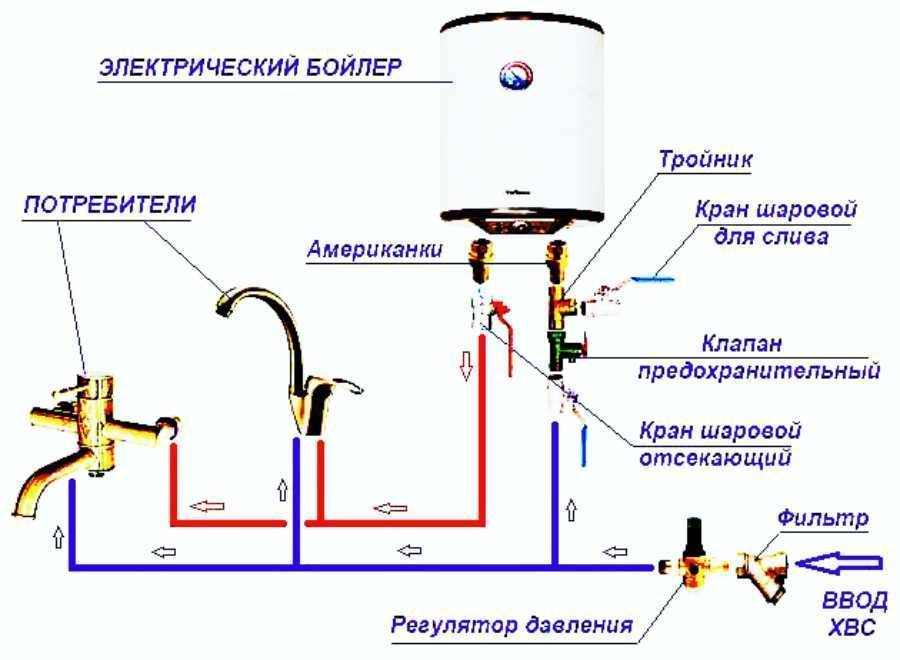

Схема установки электрических водонагревателей своими руками.
Изучив все нюансы монтажных работ по установке бойлера, можно приступить к его установке. Для работы потребуются:
- электроинструменты и инструменты для сантехники;
- арматура: краны, муфты, тройники и т.п.;
- рулетка;
- пластмассовые 12 мм дюбели и крепления;
- электроперфоратор с победитовым сверлом на 12 мм диаметра.
В первую очередь необходимо подвести к месту будущего все коммуникации и убедиться, что имеется автоматический выключатель для предотвращения перегрузок во время эксплуатации аппарата.
Затем с помощью сверла в стене на определенной высоте сделать отверстие глубиной на 5 мм больше, чем используемый дюбель или глубиной в дюбель для крючка. Вбить дюбель и вкрутить крючок. В связи с тем, что стены ванной комнаты или туалета зачастую делаются из гипсовой армированной конструкции, они могут не выдержать веса водонагревателя. Во избежание подобных неприятностей отверстия необходимо делать более глубокими, чтобы они достигали капитальной стены, в которую встроена санкабина. Это же правило относится и к стенам, облицованным регипсом или доской.
После того как выполнены подготовительные процедуры, бойлер можно вешать на крючок. Если все сделано правильно, то крепление сможет выдержать до 200 кг веса и бойлер можно спокойно вешать на крючок.
На следующем этапе, удерживая водонагреватель на высоте в нужной позиции, необходимо отметить все остальные места креплений и . Затем просверлить отверстия для намеченных креплений.
Дальше необходимо накрутить предохранительный клапан избыточного давления до 4-х оборотов, но не более, на вводный патрубок. В случае отсутствия счетчика на холодную воду, следует установить фильтр грубой очистки непосредственно перед вводным патрубком.
Необходимо к системе водоснабжения. Здесь понадобятся вентили и диэлектрические муфты. Если вы планируете вешать только один водонагреватель, то перед тем как вешать бойлер, необходимо заготовить один вентиль для холодной воды. Только не нужно устанавливать вентиль на предохранительный клапан. Такие действия могут привести к быстрому выходу системы из строя.
Еще раз убедившись, что все сделано правильно, можно в сеть!
Установка проточного водонагревателя
Особенности крепления бойлера на тонкую стену
В идеале водонагреватель следует крепить на прочные кирпичные, бетонные или блочные стены, поскольку прибор вместе с водой имеет довольно большой вес. Но иногда устройство нужно повесить на тонкое гипсокартонное, каркасное, деревянное, газобетонное или пеноблочное основание. В этом случае потребуется укрепление стены и использование специальных крепёжных деталей.
Непосредственно на деревянную стену крепить водонагреватель нельзя из соображений пожаробезопасности. Для начала её нужно хорошо заизолировать от нагрева, например, профильным железом, которое используется для кровли.
В остальных случаях используются специальные крепления:
- спиралевидные нейлоновые дюбели;
- металлический крепёж для монтажа бойлеров ёмкостью от 100 литров.
Если планируется вешать водонагреватель на стену из пенобетонных блоков, то потребуются металлические дюбели или специальные химические (клеевые) анкеры для пенобетона. Химический анкер — универсальный крепёж, способный выдерживать высокие нагрузки. Он отличается экологической безопасностью и устойчивостью к низким температурам.
Распорный дюбель удерживается в стене за счёт сил трения в распорном соединении, а химический анкер — за счёт адгезии специального клеевого состава
Крепление на клеевой анкер производится следующим способом:
- Высверливается отверстие с расширением канала путём вращения дрели под углом в разные стороны.
- Из отверстия удаляется бетонная пыль.
- Отверстие заполняется быстротвердеющей смесью, в которую вставляется крепёжная втулка или шпилька с резьбой.
Образовавшаяся конусообразная заглушка обеспечивает довольно высокую прочность крепления.
Для установки в пустотелые конструкции в отверстие вставляется анкерная гильза, а уже в неё закручивается шпилька
Рассмотрим типы водонагревателей
Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.
Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.
Аппараты косвенного нагрева
Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.
Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.
Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.
Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.
Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.
Накопительные водонагреватели
Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.
В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.
К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.
Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.
Проточные
Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.
Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.
Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.
Газовые
Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).
В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.
Как правильно подключить бойлер
Установка накопительного водонагревателя
Внутреннее устройство
Подключение накопительного водонагревателя
Место установки
Для сокращения протяженности трубопроводов и обеспечения нормального напора, прибор желательно размещать на минимальном удалении от стояков. Водонагреватели объемом до 80 л закрепляются на стенах из любых материалов. Более объемные модели устанавливаются только на несущие бетонные либо кирпичные перегородки: сам по себе прибор весит не много, но после наполнения водой нагрузка высока.
С учетом этого, подбор места размещения сводится к таким вариантам:
- В санузле над унитазом. Бойлер расположен рядом со стояками, легко прячется за фальшстеной.
- Над ванной. Вариант подходят для небольших либо совмещенных санузлов.
- Под кухонной раковиной. Возможно размещение компактных приборов на 15-20 л.
- Под потолком в прихожей. Подходит для горизонтальных моделей, требуется подводка дополнительного трубопровода.
Варианты размещения водонагревателя
Закрепление
Установка бойлера может осуществляться двумя способами:
- на крюки, закрепленные на стене;
- на планку, крепящуюся на анкерные болты.
После определения точных размеров бака необходимо наметить будущее расположение бойлера с расчетом, чтобы от краев углублений оставались промежутки 20-30 мм. Также следует предусмотреть возможность снятия крышки бачка для профилактического осмотра или ремонта. От потолка оставляется отступ 50-70 мм для беспрепятственного навешивания водонагревателя на крепеж. Далее действуют так:
- При помощи рулетки размечаются отверстия для установки крюков либо анкерных болтов. Если стена облицована плиткой, первый проход выполняется специальным сверлом. Далее на всю глубину отверстия производится проходка перфоратором.
- В отверстия ставятся дюбеля, вкручиваются крюки или приставляется планка, сквозь нее вставляются анкерные болты и закручиваются гаечным ключом.
- На крепеж навешивается бак, наличие горизонтальных и вертикальных отступлений проверяется уровнем. При необходимости положение водонагревателя корректируется.

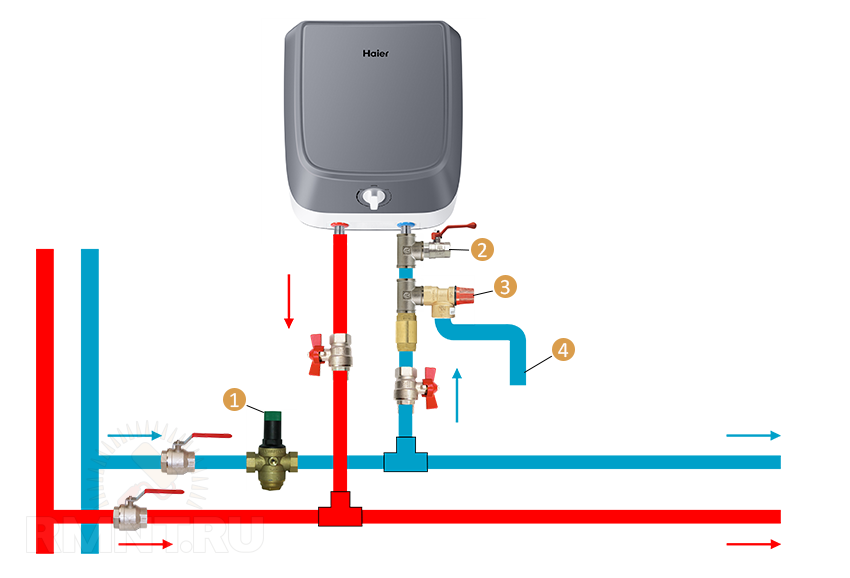

Подключение к водопроводу
Все подключения выполняются посредством гибких шлангов. На трубку для холодной воды прибора наворачивается тройник ½ дюйма. Предохранительный клапан подключается на нижний отвод, на боковой — шаровый кран, используемый для слива воды. Резьбовые соединения во избежание протечек уплотняются ФУМ-лентой.

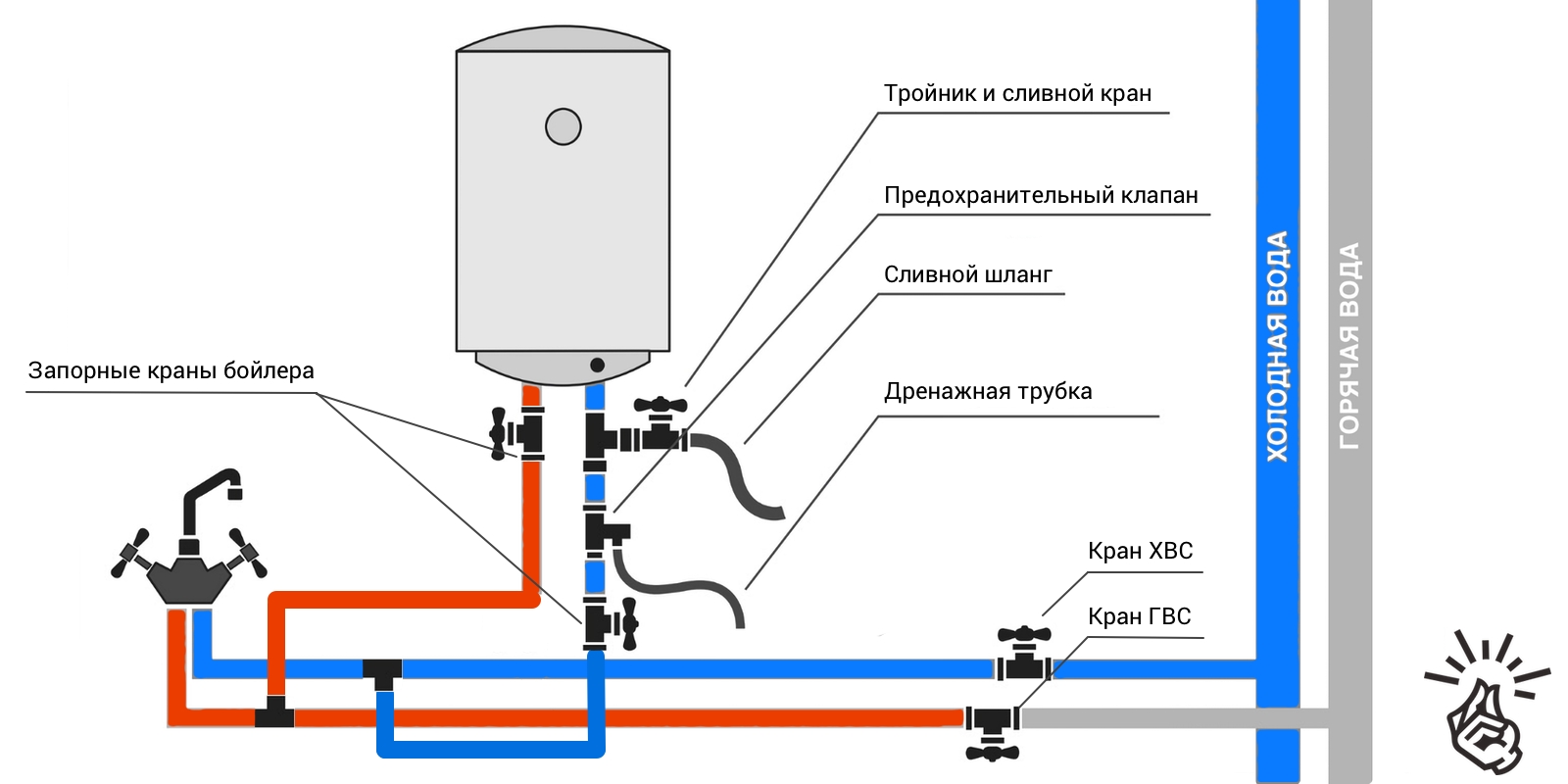

Подключение бойлера
На вводной кран стояка ХВС устанавливается тройник с шаровым краном, соединяющийся с предохранительным клапаном бойлера посредством шланга. Накидные гайки затягиваются после установки резиновых уплотнителей.
На вывод горячей воды бойлера накручивается шаровый кран, тройник — на вывод стояка. После обмотки ФУМ-лентой установленный кран также подсоединяется к тройнику через подводку, под гайки которой устанавливаются резиновые уплотнители. Соединения равномерно затягиваются руками, а после — ключом.
Если монтаж тройников на трубах ГВС и ХВС невозможен, то подключение водонагревателя осуществляется к ближнему смесителю. Тройники тогда ставятся на выходы умывальника, к ним присоединяются шланги от бойлера и смесителя.
На предохранительный клапан ставится трубка и выводится в канализацию. В процессе нагрева воды по ней может капать вода — это нормально. Если водонагреватель расположен над ванной, то трубочку можно и не выпускать: вода уйдет в слив.
Подключение трубки к предохранительному клапану
Подключение к электросети
Если устройство комплектуется шнуром с вилкой, нужно просто вставить ее в ближайшую заземленную розетку. Через удлинители и тройники подключение запрещается, так как нагрузка от прибора на сеть значительна и при нагревании воды клеммы дополнительных соединений могут расплавиться.
Если шнура с вилкой в комплекте нет, нужно приобрести трехжильный кабель ПВС 1,5 или 2,5 мм². Подключаться необходимо непосредственно от электрощитка.
Квартиру или дом необходимо обесточить, выключив рубильник. Подключение кабеля от щита к водонагревателю выполняется через дифавтомат на 16А. Провода подсоединяются к клеммному блоку на бойлере:
- фазный — на контакт L;
- нулевой — на N;
- заземление производится либо на корпус либо на клемму PE.
Дифавтомат на 16 А
Первый запуск
Перед первым запуском бачок заполняется водой. Кран стояка ГВС перекрывается, а вентили на вводе и выводе бойлера открываются. На ближнем смесителе необходимо включить горячую воду и дождаться, когда из крана пойдет стабильная струя без шипения.
Затем воду нужно выключить и произвести осмотр всех соединений на наличие протечек.
Виды бытовых водонагревателей
Различают следующие группы устройств:
- проточные;
- накопительные.
Первый из вариантов предназначен для постоянного нагрева воды. Такие устройства включаются при открывании крана. При этом сразу нагревается вода. Преимуществом подобных агрегатов является отсутствие необходимости в выборе места установки — они располагаются возле смесителя. Такая возможность обусловлена компактными габаритами. Кроме того, проточные устройства обеспечивают быстрый нагрев.
Однако агрегаты данного типа имеют существенный недостаток — они характеризуются высокой мощностью. За счет этого обеспечивается существенная скорость нагрева. Но вместе с тем отмечается увеличение уровня потребления электроэнергии. Еще одним недостатком является сложность монтажа, т. к. необходимо обеспечить выделенную линию для подключения к сетевому напряжению из-за высокой мощности агрегата.
Техническое устройство бойлера накопителя
Накопительный бойлер представляет собой объемный бак. Для нагрева воды предусматривается электрический нагревательный элемент. Он соединен с термостатом, посредством которого контролируется температура, обеспечивается возможность автоматического включения и отключения бойлера, если температурный режим существенно изменяется.
Техническое устройство бойлера.
В нижней части конструкции предусмотрен отсек, где расположен терморегулятор. Его применяют, чтобы задать верхний предел температуры нагрева воды. По достижении этого уровня агрегат отключается. Если вода остынет достаточно сильно, бойлер снова включится. В большинстве случаев максимальное значение данного параметра составляет +70°С. Для подключения бойлера к системе отопления или водоснабжения предусмотрены патрубки.
Конструкция должна быть оснащена предохранительным клапаном. Данная деталь устанавливается в нижней части устройства — возле одного из патрубков, предназначенных для подведения трубопровода. Благодаря такому элементу нормализуется давление внутри корпуса. Его основной функцией является отведение избыточного количества горячей воды, что не позволяет баку деформироваться под воздействием существенной нагрузки.
Конструкционное исполнение аппаратов нагрева
Различают следующие типы накопительных устройств:
- вертикальные;
- горизонтальные.
Во втором из случаев монтаж требует осторожности. Рекомендуется определить нагрузку, оказываемую устройством, на вертикальную перегородку
Бойлеры характеризуются объемом 50 л и более. После заполнения их вес увеличивается в несколько раз и достигает 50 кг (при наименьших габаритах агрегата) или 100 кг. Если такой нагреватель установить на перегородке, которая была возведена из недостаточно прочных материалов, вскоре произойдет обрушение конструкции.
Следует располагать подобную технику на несущей стене
Причем важно учесть, из какого материала она изготовлена. Наилучшим вариантом является бетон и кирпич
В обоих случаях несущая стена выдержит воздействие существенной нагрузки, оказываемой водонагревателем. Для крепления предусматривают анкеры (2 шт.). Устройство просто навешивается на штыри без необходимости в дополнительной фиксации.
Типы накопительных устройств.
Горизонтально ориентированные нагреватели чаще предназначаются для установки на полу. В этом случае отсутствуют ограничения по установке, т. к. не нужно предварительно определять прочность основания. Для упрощения монтажа патрубки отличаются по цвету. Так, синий используется для подведения коммуникаций холодного водоснабжения, красный — для горячего трубопровода.
