Почему срабатывает устройство защитного отключения
Как управлять автоматическим защитным выключателем и почему на водонагревателе срабатывает автоматический защитный выключатель?
Давайте попробуем разобраться в этом вопросе:
- Во-первых, причиной может быть трещина в изоляционном слое нагревателя. Это происходит во время работы нагревателя. Ток, вода и повышенная температура начинают разрушать изоляцию нагревательного элемента, и жидкость начинает контактировать с деталями, которые приводят в движение ток. Чтобы проверить нагревательный элемент, стоит вынуть его из бака, разморозить и осмотреть. Если на поверхности появились трещины, изоляционный слой больше не функционирует, и нагреватель следует заменить.
- Во-вторых, причина может быть следующей: утечка электричества. Например, это может быть связано с тем, что нагреватель подключен к старой электропроводке, и изоляция со временем потеряла свой вид из-за оголенных проводов, что может привести к короткому замыканию.
- В-третьих, защитное устройство может быть выбрано не в соответствии со спецификациями напряжения и мощности. Поэтому УЗО не способно справиться с такой нагрузкой и может время от времени срабатывать.
- В-четвертых, сам компонент может быть неисправен. Например, механизм отключения может быть неисправен и срабатывать даже при небольших колебаниях.
Можно и даже нужно проверить KLE в водонагревателе. Достаточно одного раза в месяц. Чтобы начать тест, просто нажмите кнопку «Тест» на самом устройстве. Прибор создаст утечку электричества и должен автоматически отключиться.
Что произойдет, если вы обнаружите неисправность системы? Как отремонтировать кабель для водонагревателя с прерывателем цепи замыкания на землю? УЗО — это сложное электронное устройство, которое может отремонтировать только инженер-электрик, имеющий необходимые запасные части. И в большинстве случаев устройство не ремонтируется, а просто заменяется.
Как работает УЗО и в чём его необходимость?
Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.
Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.
Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?
В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.
Нагляднее про принцип работы устройства на видео:
Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.
Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.
Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.
При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.
С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.
В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.
Это интересно: Помогите подобрать для замены патрон типа Е14
Это опасно!
Несколько напоминаний и предупреждений касающихся техники безопасности при самостоятельных работах по электропроводке.
Внимание! Установка розеток, выключателей, электроприборов в ванной комнате без применения УЗО на 10 мА смертельно опасна!
Не подключайте по собственной инициативе нейтральный провод к вашему заземлению. То есть не делайте повторное заземление нейтрального провода на вводе и соответственно зануление электроприборов.
При возникновении аварийных ситуаций на питающей линии, таких как, не контакт; обрыв нейтрального проводника; отгорание проводника; ошибочная смена местами фазы и нейтрали; перехлестывании проводов на воздушных линиях – единственной нейтралью всех домов через ваше заземление может стать ваша заземленная нейтраль.
При кустарном исполнении повторного заземления, без соблюдения правил и соответствующих квалифицированных испытаний, заземление вряд ли выдержит такие аварии и может отгореть. В лучшем случае будет пожар, а если и выдержит, то нет гарантии что обеспечит безопасное напряжение прикосновения на открытых токопроводящих поверхностях.
В связи с чем неизбежно смертельно опасное и уголовно ответственное, за нарушение правил эксплуатации электроустановок, поражение электрическим током через электрически соединенные открытые токопроводящие поверхности и опасность возникновения пожара!
О всегда помните, при любой работе по электропроводке отключайте электропитание линий, а лучше общий квартирный автомат (это особенно относится к домам старой постройки). В старых домах, чем больше работаешь, тем больше удивляешься о хитросплетениях старой электропроводки.
На этом про ошибки при подключении УЗО все! Успехов Вам в ваших начинаниях!
Причины взрыва накопительного водонагревателя
Существует две основных причины взрыва бойлеров — это выход из строя защитных устройств и неправильная установка и эксплуатация.
Рассмотрим подробнее, как взрываются водонагреватели и что является причиной взрыва:
- Не сработал термодатчик при повышении температуры выше номинальной, следовательно, не отключился ТЭН, вода продолжает нагреваться до критической температуры, жидкость в баке закипает и превращается в пар, происходит взрыв. Следует отметить, если подвод осуществлен металлопластиковыми трубами, в аварийной ситуации взрыва можно избежать, так как соединение их производиться посредством фитингов.
Этот запрессованный монтаж обладает небольшой прочностью и, если давление увеличивается, труба выскакивает из агрегата, таким образом предотвращая взрыв бака. Пластиковые же и металлические трубы имеют прочное резьбовое соединение, которое не нарушается при повышении давления.
Для того, чтобы бак не вздулся и не разорвался при поломке термостата, в дорогих качественных моделях устанавливается два термостата. Один регулируется, второй установлен программно на максимальную температуру в 95 градусов. Если первый выходит из строя, второй автоматически заблокирует работу всей системы нагрева по достижению 95 градусов. Если бак водонагревателя вздулся, требуется его замена (подробнее ).
-
Бак водонагревателя вздулся

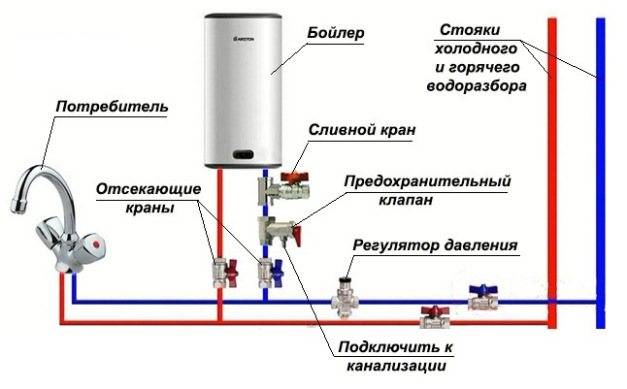

Неправильное подключение — установка лишних кранов и вентилей в недопустимой последовательности. Запрещается устанавливать краны на выходную трубу для исключения случайного их закрытия. Установку следует производить в строгом соответствии с инструкцией.
Подводящий и отводящий патрубки должны быть рассчитаны на давление около 6 МПа и температуру порядка 95 градусов. Предохранительный клапан монтируется на трубу холодной подводки, нельзя перетягивать слишком сильно резьбу при его соединении.
Если давление в магистрали водоснабжения близко к его срабатыванию, для большей безопасности следует установить редуктор уменьшения давления, который должен устанавливаться на максимально возможном удалении от водонагревателя. Если в магистрали подвода холодной воды установлен кран, он должен быть постоянно открытым.
Неисправность предохранительного клапана. Может ли взорваться водонагреватель на 90 процентов зависит от работоспособности клапана. Следует знать, что мощность его взрыва сравнима с мощностью взрыва тротила эквивалентом 200-300 грамм. Клапан, даже самый качественный и дорогой следует менять один раз в 2-3 года. Предохранительный клапан в разрезе
Неисправность клапана может быть по причине того, что он забился накипью, может заклинить тарелочку внутри устройства. Некоторые пользователи закрывают его с целью экономии воды, так как через него уходит в канализацию около 3 % жидкости, а это 1,5 литра воды в 50-литровом накопительном электрическом бойлере.
Этого допускать нельзя. Необходимо регулярно производить осмотр клапана, если из него не капает жидкость, проверить его исправность.
Почему взрывается бойлер при замене ТЭНа? В конструкции его есть пластиковая деталь, отключающая ТЭН при повышении температуры. Если она выполнена из некачественного материала, который плавится при повышении температуры и нагревании контактов, происходит заклинивание во включенном положении. Замена ТЭНа в бойлере
Жидкость в водонагревательном баке нагревается до состояния пара, и, если клапан не справится со своей функцией по причине недостаточной пропускной способности или засорения, также может произойти взрыв агрегата.
Экономичные бойлеры
Хотите сэкономить электричество – именно для вас создан проточный агрегат. Он не ограничивает владельца в объеме воды, потребляет мало электроэнергии, но поплескаться в ванной не получится. При этом мощность сети требуется весомая, что может позволить себе не каждый частный дом.
Среди экономичных водонагревателей бьют рекорды накопительные водонагреватели фирмы Аристон, рассчитанные на 50 л и до 200 л включительно. Следом за лидером рейтинга – именитые Электролюкс, Термекс, Аозис.
Кстати, совсем необязательно пользоваться электрическим агрегатом – можно поставить газовую колонку. Копейка рубль бережет – помните эту поговорку, пользуясь бойлерами экономно.
Рекомендуем прочитать по теме:
- Как правильно выбрать накопительный водонагреватель?
- Как почистить бойлер от накипи своими руками?
- Как слить воду из водонагревателя Аристон на 80 литров?
- Как правильно можно слить воду с бойлера?
Если водонагреватель устанавливается специализированной бригадой
Казалось бы, не о чем беспокоиться. Профессионалы сделают все как надо. Но это не всегда справедливо. В первую очередь, необходимо проверить в договоре о проведение работ: есть ли вообще раздел о подключении к защитному заземлению. Поставив свою подпись под таким документом, бригадир несет ответственность (включая уголовную) за безопасность эксплуатации. Перед началом работ, поинтересуйтесь у установщиков: к чему будет подключена «земля» бойлера. Возможно, в вашем жилище вообще нет рабочего заземления. Тогда «мастера» используют в качестве земли, рабочий ноль.
Важно! Применение рабочего нуля вместо защитного заземления, равно как и соединение «земли» с «нулем» в щите питания — недопустимо!
Если установщики предложат вам такой вариант — либо не заключайте с ними договор, либо потребуйте иной схемы заземления. После проведения работ необходимо проверить правильность подключения «земли». Для этого произведите замер напряжения (с помощью мультиметра) сначала между фазой и нулем, затем между фазой и контактами, на которые подключено заземление бойлера. Не вдаваясь в подробности — напряжение должно немного отличаться. Если при замерах потенциал одинаковый (например, 219 вольт в обоих случаях), ваш бойлер будет работать без заземления!
Схема подключения УЗО без заземления
Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.
В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.
С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.
Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.
Подключение УЗО без заземления
Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.
Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.
Схема подключения УЗО с защитным заземлением
Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».
Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.
Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.
Подключение УЗО в двухпроводной сети
Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.
Схема подключения одного УЗО без заземления
У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.
Схема подключения нескольких УЗО без заземления
Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.
Настройка системы
Чтобы провести качественную настройку необходимо определить запас поступающего на квартиру тока. Если в сети подается напряжение 220 В, а постоянные потребители одновременно дают 700 Вт, мы получим силу тока в 3,2 А. Установленный автомат у нас рассчитан на 16 А. Разница составляет 12,8 А. В запасе у нас остается 2,8 кВт.
Среди всех приборов, находящихся в домашнем пользовании, но включаемых в сеть нерегулярно, выбираем потребителя по мощности подходящего к вычисленному запасу мощности. Утюг рассчитан на 2,2 кВт. Включать будем утюг.
Отключаем водонагреватель штатным автоматом. Движок регулирующего потенциометра ставим в самое нижнее положение по указанной схеме. Включив утюг начинаем медленно вращать движок добиваясь отключение светодиода красного цвета и загорание желтого светодиода. На этом регулировка устройства завершена. Теперь можно включить бойлер и уже при незапланированном включении в сеть утюга автомат не сработает и пробки не выбьют. Просто отключится бойлер, а когда отключится утюг, бойлер снова продолжит нагревать воду.
Если вы вдруг заметили, что горят или не горят сразу два светодиода, нужно сначала включить двухполярный переключатель. После этого произвести ремонт или замену. Для проведения диагностики включаем в сеть снова утюг. Результат проверки — горящий красный светодиод. Если в сети изменилось напряжение, нужно делать новую регулировку.
Особенности выключения различных моделей бойлера
Иногда производитель не разрешает пользователю отключать бойлер, иначе перестает действовать гарантийный срок. Каждая модель имеет свои особенности, которые нужно знать, чтобы выполнить слив самостоятельно.
Аристон
Схема подключения бойлера Аристон Вначале свинчивается заглушка вверху смесителя и перекрывается холодная ветка, краны водосмесителя, убирается шланг душа. На выходе и входе снимается клапан, и свинчиваются гайки из пластмассы. После снятия колпачка на смесителе выворачивается винт, убирается ручка и прокладки.
Корпус бойлера отсоединяется от емкости внутри, но не снимается. Открывают заглушку, и через появившееся отверстие происходит слив. Чтобы было поступление воздуха, кран не закрывается.

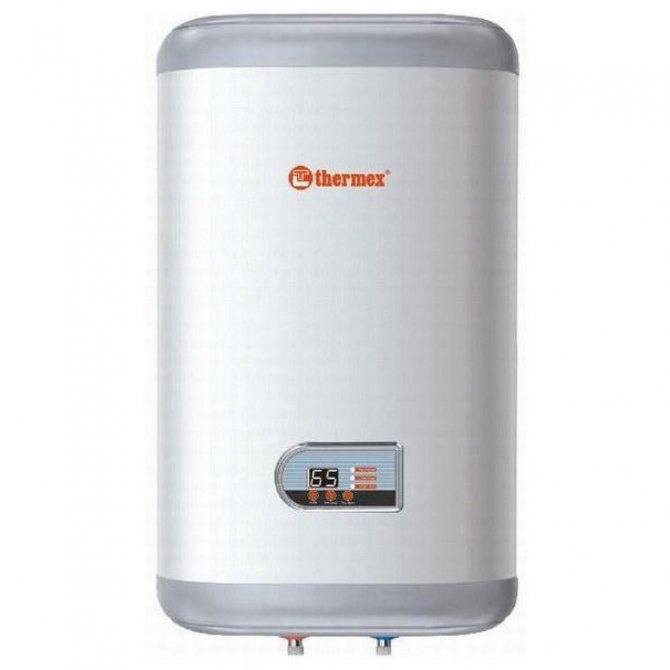

Термекс
Чтобы выключить бойлер Термекс, снимают сенсорный экран Чтобы правильно выключить бойлер Термекс, нужно снять сенсорный экран. Кабель связывает контрольную и внешнюю плату, его отключают от силового модуля и подсоединяют тонкий шнур 1,5 метра. После этого снимают наклейку сенсорного экрана, становится видна панель индикационного устройства на саморезах.
Метизы откручиваются, вынимается модуль и кабель с помощью шнура. ТЭН крепится на одной гайке, которая отвинчивается против движения часовой стрелки.
Электролюкс
Слив делается через стандартное отверстие в защитном клапане или используется заранее врезанный кран. Отключается подача холодной воды и электропитание. На уровне сливной втулки ставится труба, по которой стекает жидкость. Шланг помещается в раковину, ванну или унитаз.
Другие
Бойлеры марки Gorenje сливаются по стандартному алгоритму. Отключается электропитание и кран, из которого льется горячая жидкость. После полного удаления воды на холодный патрубок надевается шланг и выводится в емкость слива. Кран холодной подачи открывается для обеспечения доступа воздуха, при этом стекут остатки.
Удаление жидкости из нагревателя марки Акваверсо не представляет сложности, если навеска и подключение были сделаны правильно. Алгоритм стандартный — закрыть воду, обесточить бойлер, слить жидкость посредством клапана.
Ошибки при покупке
Главная ошибка при покупке дифавтомата – стремление обезопасить себя. В связи с чем потребители выбирают устройства с минимальным током защиты и перегрузки. В результате наблюдаются многочисленные ложные срабатывания.
Превышение тока отключения не гарантирует надежное отключение при высоких токах нагрузки.
Грамотный подбор параметров автоматики защиты обычно выполняют специалисты, которые также дают рекомендации по распределению электрических цепей и монтажу силового щита. Отсутствие должной квалификации не гарантирует нормальной защиты потребителей от нештатных ситуаций.
ТТН
Магнитная индукция в магнитопроводе ТМ1 составляет доли тесла (Тл), поэтому наматывать его можно хоть на железе из консервной банки или на Ш-образном феррите. Трансформаторная сталь все же предпочтительнее: индукция насыщения феррита намного меньше, и при резких сильных скачках напряжения в сети ИП могут проникать в схему. Площадь сечения – от 1 кв. см. Больше – не страшно, но возрастут массогабариты устройства.
В оригинале ТМ1 намотан на каркасе сгоревшего трансформатора «базарного» китайского сетевого адаптера питания. Радиолюбители знают, что перематывать «китайца» бесполезно: высококоэрцитивный ферромагнитный сплав, из пластин которого набран сердечник, чувствителен к нагреву, при перегорании ухудшает свои свойства и перемотанный очень быстро опять сгорает. Но в качестве ТТН такой трансформатор работает без заметного нагрева при максимальном токе в первичной обмотке.

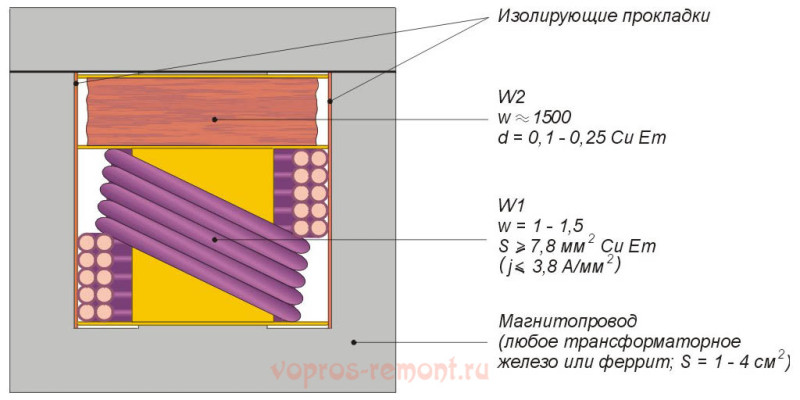

Конструкция трансформатора ТМ1
Конструкция и данные ТМ1 показаны на рисунке. Первичная обмотка W1 – виток или полтора из сложенных вместе 10-12 медных эмалированных проводов диаметром 1,0-0,8 мм по меди, или обрезок медной эмалированной шины соответствующего сечения. Плотность тока j в W1 желательно выдерживать до 4 А/кв.мм во избежание магнитного насыщения сердечника от ИП. Коэффициент преобразования до некоторой степени зависит от магнитных свойств материала сердечника и площади его поперечного сечения, поэтому при изготовлении ТМ1 на случайном магнитопроводе количество витков вторичной обмотки W2 придется подобрать.
Способы устранения неисправности
Начнем с проверки дифавтомата или УЗО. Не реже 1 раза в месяц нужно нажимать кнопку «тест» для создания условий утечки тока и проверки его срабатывания. При отсутствии срабатывания защитного автомата во время проверки, его необходимо заменить.
К сожалению, некачественные изделия попадают на потребительский рынок и УЗО не является исключением из правил. Бывают случаи, когда на нем появляется почернение, при его встряске ощутимо слышно отсоединение внутренностей, не горит индикатор (обычно «зеленый» горит при выключенном состоянии, а «красный» — при включенном). Нужно визуально осмотреть прибор, можно разобрать. Если внутри есть обгоревшие элементы, то не стоит пытаться его сделать, скорее всего эксплуатация происходила с повышенной нагрузкой.
Обгоревшие элементы на УЗО
При отсутствии внешних повреждений автомата и срабатывании во время тестирования, нужно проверить качество соединения в клеммах электрощита, отсутствие наличия влаги на аппарате и внутри него, проверить степень его нагрева в рабочем положении.
Замена устройства защитного отключения
При подборе нового изделия покупателю необходимо ориентироваться на основные характеристики:
- Напряжение: 220 В (если у вас сеть однофазная), 380 В (при трехфазной сети). По внешнему виду они отличаются, имея по 2 и 4 разъема в верхней и нижней частях соответственно.
- Номинальный нагрузочный ток необходимо рассчитать либо на все электроприборы, находящиеся в квартире (если УЗО одно на входной проводке), или на максимальную нагрузку водонагревателя (устройство для бойлера). Обычно покупается изделие с немного большим нагрузочным током – от 16 до 100 А. Устанавливая в квартире, ориентируетесь на ток до 30А.
Индивидуальное УЗО для водонагревателя
Важным моментом является ток утечки, при котором срабатывает автомат. Выпускается линейка от 6 до 500 мА. В качественных бойлерах, производитель может указывать токи утечки (например, 2 мА), тогда отдельное УЗО для нагревателя выбирается на 10 мА. Для общего устройства в квартире достаточно будет 30мА. Старая проводка может стать показателем больших утечек, поэтому этот фактор нужно учитывать.
Последняя характеристика, которую надлежит учитывать – от какого вида электричества защищает данное устройство. Для квартиры либо небольшого дома покупают изделия вида АС (защита при утечках переменного тока) или А (защита при утечках переменного и пульсирующего постоянного тока).
Убедились, что автомат рабочий или заменили его на новый, но при он все равно срабатывает. Тогда переходим к следующему этапу.
Проверка водонагревателя
Прежде его нужно осмотреть нагреватель поверхностно – шнур питания, механические повреждения. При не обнаружении таковых, нужно разобрать бойлер с нижней стороны, где находятся патрубки и электронная начинка.
Проверка водонагревателя
Отсоединяем заземление на бойлере и подключаем через УЗО. В данном случае оно не будет срабатывать при утечке тока на корпус нагревателя. Теперь индикатором напряжения проверяем выступающие части агрегата (патрубки и сам корпус). Обычно при поврежденном Тэне, утечки обнаруживаются по всему корпусу. У кого есть мультиметр, можно померять напряжение между местом где обнаружена утечка и заземляющим проводом.
При обнаружении утечек на корпус, отключаем питание бойлера, отсоединяем клеммные зажимы от одного нагревательного элемента или двух (в некоторых конструкциях водонагревателей). Для обнаружения в каком из двух Тэнов происходит утечка, замеряем сопротивление между нагревательным элементом и его корпусом. Там, где сопротивление стремится к бесконечности, нагревательный элемент не поврежден. В неисправном Тэне, сопротивление будет иметь конечную величину (около 450 кОм).
Неисправный элемент нужно заменить. Снимаем фланец и вынимаем его из гнезда. Покупаем новый, рассчитанный на такую же номинальную мощность (например, 700 Ватт), устанавливаем, подключаем заземление, пользуемся.
Замена неисправного элемента
Если с нагревательным элементом все в порядке, тщательно проверьте целостность проводов прозвонкой или измерением сопротивления между концами. Причиной могут быть поврежденная проводка.
Каково отличие между устройством отключения и дифавтоматом
Оба типа устройств предназначены для защиты от поражения электротоком при возникновении тока утечки на землю, и отключения нагрузки в этом случае. Т.е они защищают нас от удара электротоком в случае повреждения изоляции, а применительно к ванной комнате – при пробое через влагу. Однако дифференциальный автоматический выключатель имеет еще одну, пожалуй основную, функцию – отключение потребителя при превышении тока нагрузки сверх номинального для данного автомата и коротком замыкании.
Различия в характеристиках и настройках
Основные характеристики УЗО – чувствительность (минимальный ток утечки, при котором идет срабатывание) и номинальный рабочий ток. Для ванной комнаты следует выбирать приборы с чувствительностью от 100 до 300 мА и номинальным током, равным току потребления всех подключаемых электроустройств. Например, если предполагается установка в ванной стиральной машины, рабочий ток прибора выбирается равным 16 ампер.
Основные характеристики АВ с дифференциальным блоком – это ток срабатывания (отключения) и дифференциальный ток отключения. Существуют автоматы с током срабатывания от 1 до 300 А и настройками на отключение по току утечки 10 и 30 мА.
Итак, основные отличия между УЗО и автоматическим дифференциальным выключателем:
- оба прибора защитят нас от поражения электротоком, но автомат также отключит нагрузку в случае превышения потребляемой мощности сверх нормы, первый же при длительной работе в этом случае просто выйдет из строя.
- разница в токах срабатывания по утечке (у АВ значительно меньше) также ограничения на область применения тех и других приборов.
- существенная разница в стоимости.
Как отличить УЗО от диф. автомата – посмотрим видео:
Что применить для защиты электрики в ванной комнате
Применительно к электропитанию мощных устройств в ванной комнате целесообразнее установка отдельного блока УЗО, как устройства, специально разработанного и предназначенного для этих целей. Кроме того, высокая чувствительность дифзащиты у АВ может провоцировать ложные срабатывания при подключении стиральной машины, в основном из за высокочастотных помех от ее электронных блоков, кстати, именно поэтому не рекомендуется ставить дифференциальные автоматы в цепях питания компъютера. Область же применения дифференциальных автоматических выключателей – электрические цепи освещения.

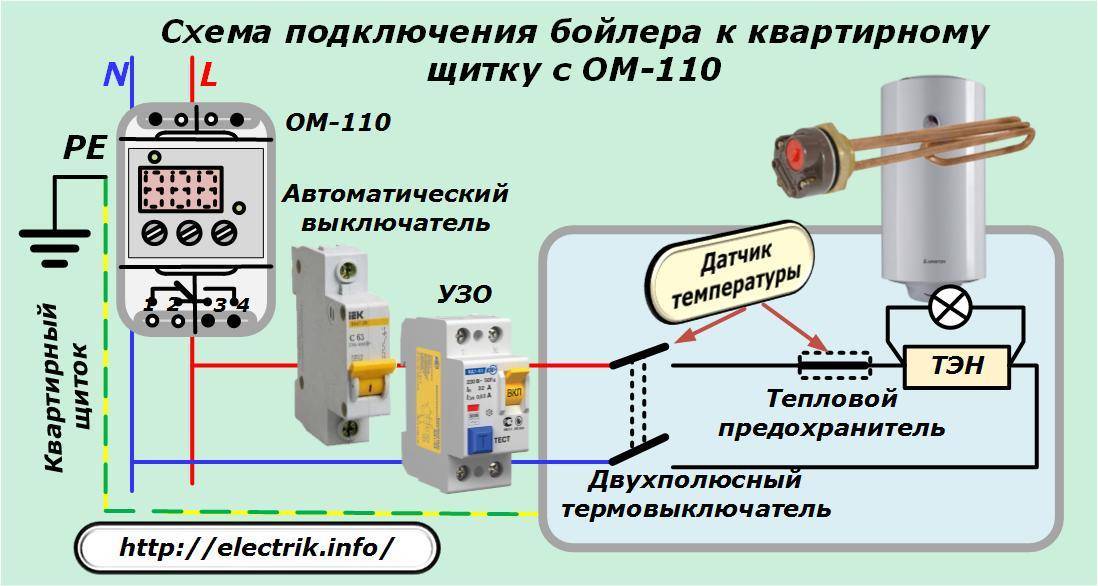

Схема подключения устройства защитного отключения.
Для подключения устройства защиты необходимым является наличие третьего защитного проводника в цепи. При включении без этого провода устройство не будет выполнять свои функции.
Как правильно подключить УЗО.
Отключение на период отсутствия
Бывают ситуации, когда водонагреватель все же необходимо отключать от электропитания. Это происходит в тех случаях, когда вы собираетесь сделать перерыв в его эксплуатации на длительное время — например, уезжаете в отпуск, или прибор расположен на даче, где вы бываете только летом. Понятно, что в такой ситуации подогрев воды — это бесполезная трата денег. Поэтому отключать водонагреватель можно и нужно.
Но важно сделать это правильно, чтобы в дальнейшем не возникало проблем при эксплуатации. Конкретнее, вопрос касается необходимости слива воды из отключенного устройства
В этом деле обязательно нужно сверяться с информацией, указанной в сопроводительной документации.
Например, многим водонагревателям противопоказано находиться с сухим ТЭНом в течение длительного времени. Если оставить их без воды, то впоследствии трубчатый нагревательный элемент просто не будет работать. Соответственно, сливать воду из таких моделей недопустимо.
Но есть и оборудование, которое вполне неплохо переносит засуху. Кроме того, нужно учесть еще вот какой момент. Если водонагреватель в период бездействия будет находиться в условиях отрицательных температур, то при наличии воды в баке может произойти деформация корпуса и, как следствие, нарушение его герметичности.
Вывод следующий. Если оборудование можно хранить с сухим ТЭНом, то воду нужно слить. Если нельзя — то наоборот. Но в последнем варианте хранить оборудование нужно строго в тепле. Не пренебрегайте этими нюансами, тогда ваш водонагреватель будет дарить вам комфорт даже после вашего длительного отсутствия. Успехов!
