Устройство механической газонокосилки своими руками и принцип ее работы: Инструкция

Меры предосторожности

При применении этого оборудования в домашних условиях стоит соблюсти технику безопасности. Главных опасностей всего две:

Травмирование ножами.
Удар электрическим током.

По этой причине произвести осмотри косилки можно лишь в том случае, когда она будет отключена, а перед применением устройства убедитесь в том, что все места скрепления электропроводов отлично заизолированы. Более того, стоит собрать устройство на ровном участке, где вы планируете работы, весь мусор, чтобы он не был причиной поломки устройства и не нанес человеку травмы. Об изготовлении рассказано в видеоуроке.

Подготовка

Итак, до начала сборки газонокосилки потребуется иметь под рукой следующие элементы:

материалы для каркаса;
колеса;
ручки;
защитный кожух;
двигатель;
каркас, куда будут прикреплены все детали;
ножи;
управляющие элементы – УЗО, выключатель, кабель с вилкой для подключения в розетку.

Кроме того, важным подготовительным этапом будет создание чертежей и схемы будущей конструкции. Это поможет соблюсти правильное расположение всех элементов будущей конструкции и создать правильный каркас, который сможет выдержать вес всех элементов и будет красиво смотреться с эстетической точки зрения.

Также к указанному списку можно добавлять различные детали, такие как цепь или переходник, если самоходная косилка делается из дрели или бензопилы.

1 Общее строение и разновидность

Существует несколько типов газонокосилок:

бензиновые агрегаты;
электрические;
механические;
аккумуляторные.

Преимущества первых — эффективности работы.

Газонокосилка из стиральной машины

Это универсальные механизмы для ухода за травой. Спектр использования в домашних условиях и коммунальными службами. Преимущество вторых — удобство эксплуатации, компактность. Работают от электричества, что ограничивает возможность эксплуатации. Простота строения преимущество третьих типов.

Преимущество последних — мобильность и отсутствие кабеля. Возможность применения на площадях от 200 метров квадратных.

Собрав самостоятельно это оборудование можно изучив соответствующую информацию. Сборка этого агрегата из подручных материалов не займет много времени и сэкономит семейный бюджет. Косилка из бензопилы, по мощности, не будет уступать готовым изделиям. Состоит косилка своими руками из следующих деталей:

нож;
ручка управления;
колеса;
двигатель достаточной мощности;
защитный чехол;
кабель питания.

Каркас — металлический лист, толщиной 3 мм. Лист укреплен рамой из металлических углов. Сверху размещается двигатель, снизу защитный чехол. Сбоку — оси для колес и рукоятки для управления механизмом.

Газонокосилки сделанные своими руками

Двигатели для газонокосилки используют двух типов : фланцевый или обычный. В случае с первым крепление происходит к листу с помощью отверстий совпадающих с фланцевыми. Во втором привариваются две стойки из уголка (должны совпадать с лапами двигателя). Узел резки является центральным местом механизма. Состоит из оправы на которой размещены ножи.

1.1 Как сделать газонокосилку своими руками?

В качестве основы используется готовый металлический каркас. Электродвигатель используется из бытового прибора. Основной критерий выбора — мощность 500 Вт и число оборотов 3000 об/мин. Чем выше количество оборотов, тем стрижка травы происходит ровнее.

Для этой цели послужит двигатель из бензопилы, стиральной машины или из старого пылесоса. При фиксировании электродвигателя необходимо следить чтобы вал был в центральной части шасси. Стандартная длина ручки 90 сантиметров. В зависимости от роста работника ее высота может варьироваться.

1.3 Нож

Следующим этапом изготовления является нож. Изготавливается из стали листовой. Ширина отрезка 20-50мм. Нож должен быть тонким, но прочным. Может быть двух видов. Первый — в виде полосы, крепящейся симметрично оси оправки. Длинна ножа равна ширине захвата, что составляет 30 см. Концы полосы затачиваются. Второй вариант — крепящиеся по краям под углом 180 градусов относительно друг друга.

Нож длинной 80мм. Для предотвращения наматывания травы на вал режущие кромки должны быть чуть загнутыми вниз. Нож болтами крепится к диску. Крепление одним болтом позволяет режущему механизму складываться при препятствии. Деформация и поломка при этом исключены. Второй более надежен, однако есть риск повреждения режущего механизма. Для предотвращения откручивания при креплении используются шайба — гровер и контргайка.

1.4 Вал

Диаметр вала равен диаметру отверстия. Отверстия симметричны относительно друг друга, и прорезаются заранее. Из стали изготавливается и защитный чехол(кожух). Представляет собой круг с диаметром 530 мм, отверстие, находящиеся посередине (диаметр превышает окружность вала на 5 мм).

Приваривается к корпусу так, чтобы перекрывать конец вала на 2,5-3 см. Необходим для защиты вала и двигателя от механических повреждений и загрязнения. Для охлаждения двигателя в чехле делаются отверстия. Газонокосилка из болгарки электрическая по функциональности и мощности не уступает промышленной.

Вал с ножом для газонокосилки

1.5 Колеса

Количество колес подбирается индивидуально. Возможность выбрать 3, 4, 2 колеса. Двухколесная электрокоса более маневренна и борется с травой в самых недоступных местах. Можно воспользоваться имеющимися или сделать самостоятельно. В качестве сырья подойдет фанера или подшипники. Чем больше диаметр тем лучше травокосилка передвигается по почве.

1.6 Двигатель

Для такой цели подойдет любой исправный агрегат. Дрель, пылесос, бензопила, стиральная машина подойдут как нельзя кстати. Идеальная мощность один киловатт. Это дает возможность реже затачивать нож. Основной принцип выбора-площадь захватывания травы. Чем она больше, тем мощнее должен быть двигатель.

Виды газонокосилок и их краткое описание

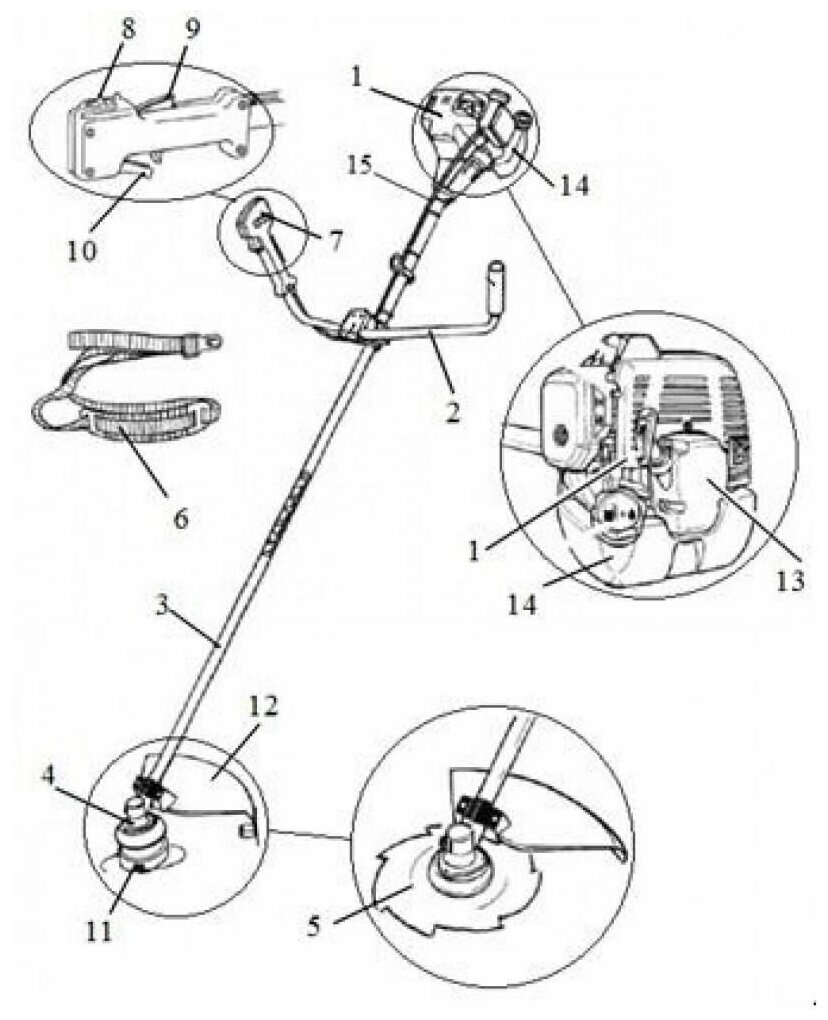

Бензиновая

Газонокосилки, работающие на бензине — удобные и мощные аппараты, которые не требуют поиска электропитания на дачном участке.

Благодаря отсутствию кабеля, их перемещние по газону не ограничивается малым количеством квадратных метров. Бензиновые газонокосилки оптимально использовать на больших площадках.

Мощность и производительность такого устройства зависит от объема двигателя — он варьируется от 4 до 133 куб.см.

Чем больше это значение, тем лучше машина справится с высокой травой и даже побегами деревьев. Однако стоит помнить, что мощные газонокосилки потребляют большое количество топлива.

Электрическая

Электрические приборы для стрижки травы работают на электродвигателе, т.е. потребляют электроэнергию, и, соответственно, имеют кабель.

Чтобы выбрать хорошую электрическую газонокосилку, важно обратить свое внимание на наличие и объем сборника для травы, ширину и высоту стрижки травы, на размер и вес, а самое главное — на мощность двигателя и его обороты. Значение мощности у таких моделей варьируется от 50 до 2100 Вт. Более производительный аппарат сможет срезать очень жесткую и высокую траву

Более производительный аппарат сможет срезать очень жесткую и высокую траву

Значение мощности у таких моделей варьируется от 50 до 2100 Вт. Более производительный аппарат сможет срезать очень жесткую и высокую траву.

Чтобы срезать мягкую траву, достаточно будет приобрести устройство с мощностью двигателя до 600 Вт.

Существуют также электрические аккумуляторные газонокосилки, которые способны работать без электричества, но их необходимо заряжать после каждой работы.

Время стрижки травы таким аппаратом ограничено.

Робот

Газонокосилка-робот — самое удобное, хоть и дорогое устройство для скашивания ненужных участков газона. Ее работа схожа с действием пылесоса-робота. Перед работой необходимо проложить специальный кабель на газон, чтобы обозначить границу стрижки.

Газонокосилка не будет заезжать за этот участок и запомнит места, где уже проезжала, тем самым экономив свой заряд.

После окончания работы, аппарат самостоятельно доберется до базы с подзарядкой. Многие из роботов-газонокосилок оснащены полезными опциями: датчиком дождя, сигнализацией, камерой и т.д.

Механическая

Механические газонокосилки не имеют вредных выбросов в атмосферу и не издают шума. Вес такого аппарата небольшой — до 10 кг, поэтому он очень маневренный.

ОБРАТИТЕ ВНИМАНИЕ! Механический прибор для стрижки травы подойдет для работы на небольшом, не сильно заросшем газоне. Данный вид моделей отличает долговечность, прочность и надежное качество

Стрижка газона производится с помощью специальных ножниц, поэтому результат работы всегда качественный. Такие газонокосилки не имеют сборника для травы, но оснащены регулируемой ручкой

Данный вид моделей отличает долговечность, прочность и надежное качество. Стрижка газона производится с помощью специальных ножниц, поэтому результат работы всегда качественный. Такие газонокосилки не имеют сборника для травы, но оснащены регулируемой ручкой.

Самоходная

Самоходная газонокосилка почти не требует помощи человека, так как сама перемещается по газону и состригает ненужную траву. Человек лишь направляет движение аппарата.

У самоходного прибора есть несколько видов привода — переднеприводный, заднеприводный, полноприводный.

Например, модели с передним приводом очень легки и маневренны, хорошо подходят для поверхностей с большими неровностями.

ВАЖНО! Самоходные газонокосилки всегда имеют в комплекте травосборник, что облегчает жизнь ее хозяину — не нужно убирать территорию после работы

Несамоходная

Несамоходные машины должен перемещать вперед сам человек. Такие газонокосилки могут подойти людям, хорошо подготовленным в физическом плане.

Такие модели стоят дешевле самоходных, кроме того, с ними удобно объезжать ненужные препятствия.

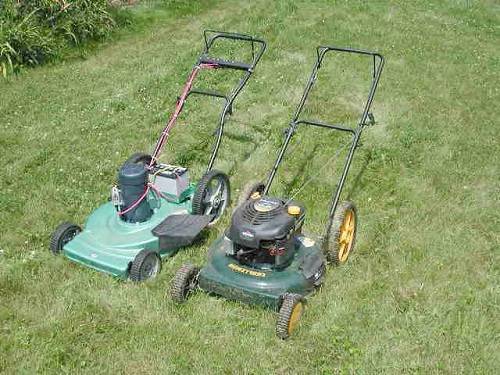

Электрическая газонокосилка своими руками

Лезвие можно вырезать из прочного стального сплава. Можно также воспользоваться круглым диском, заранее его заточив.

Ручка прибора может применять от старой коляски или тележки. Применение в качестве каркаса телеги или коляски существенно облегчает производство оборудования, но все составляющие конструкции обязательно должны быть достаточно прочными. Можно также сделать ручку из труб, воспользовавшись сваркой.

Шнур, посредством которого будет подаваться электропитанием, рекомендуется удлинить. Колесики в этом случае не должны быть слишком массивными.

На него монтируется мотор с помощью болтов

Вокруг лезвий необходимо поставить кожух для защиты. Мотор и соединение с лезвиями обязательно должны быть надежно закрыты, чтобы в них не попала трава.

Силовая установка

Наиболее популярным инструментом промышленного изготовления, является газонокосилка бензиновая. Главное достоинство такой установки – полная автономность. Вы можете работать в чистом поле, на сложном рельефе, и не беспокоиться о том, куда подключить электрокабель.

Однако самостоятельное изготовление косилки с двигателем внутреннего сгорания – задача непростая. Тем не менее, отечественные кулибины с легкостью используют мотор из бензопилы.

Вот удачный пример такой постройки:

Рама сварена из стального профиля 30 мм. С бензопилы демонтирован пилящий узел, вместо него установлен двойной шкив для приводного ремня. Колеса использованы от старой складской тачки.

В передней части рамы, на втулках с подшипниками установлены рабочие валы. На них с помощью приводного ремня подается крутящий момент от бензопилы. Снизу, к валам приварены стальные диски, на которых закреплены отрезки цепи длиной 250 мм.

В качестве донора использована цепь от той самой бензопилы. Отрезки цепи при работе немного перекрывают друг друга, поэтому необходимо установить фазу вращения дисков, чтобы не было ударов цепей с левого и правого диска.

Конструкция получилась настолько удачной, что за несколько лет эксплуатации не потребовалось ни ремонта, ни усовершенствования.

Следующий вариант с аналогичным движителем использует классический режущий инструмент. Приводной вал мотора, при помощи цепного привода вращает ось ножа пропеллерного типа, установленного под косильным щитом. Производительность у такой косилки выше, но и изготовление сложнее.

Важно! Привод от бензопилы неприхотлив, и хорошо защищен от пыли, опилок и мелких кусочков травы. Поэтому при использовании его в газонокосилке никаких дополнительных мер защиты не требуется.

Тепловая обработка

Термическая обработка лезвия – это, пожалуй, самая технически трудная часть всего процесса. Вы можете использовать угольную кузницу или газовую кузницу для ковки металла.

Следующим шагом закалки является нагрев ножа до более низкой температуры (около 400 градусов по Цельсию). Благодаря этому нож будет менее хрупким, сохранит относительную прочность.

Теперь вам понадобится закаляющая ванна. Для стали следует использовать масло. Для разных типов стали требуются разные методы закалки – закалка в масле, закалка в воде, закалка воздухом.

Вы должны полностью погрузить лезвие в воду до полного охлаждения. Второе, что вам нужно для упрочнения металла – это магнит. Он поможет определить температуру закалки, в этот момент сталь становится немагнитной.

Видео: Как Сделать Механическую Газонокосилку В Домашних Условиях

Кроме того, вам понадобится шнур питания для устройства, желательно длинный. Колеса должны быть небольшого диаметра, высотой не менее 10 см в середине, чтобы они могли свободно перемещаться по игровой площадке.

Ножи требуют защитного чехла, который закреплен вокруг ножей. Он может быть изготовлен из листового металла или готов к размеру

Крайне важно, чтобы лицо, управляющее газонокосилкой и камнерезом, защищало монтаж крышки

Заметка. Выбирайте детали, чтобы собрать косилку руками, в хорошем состоянии, с учетом высоких нагрузок.

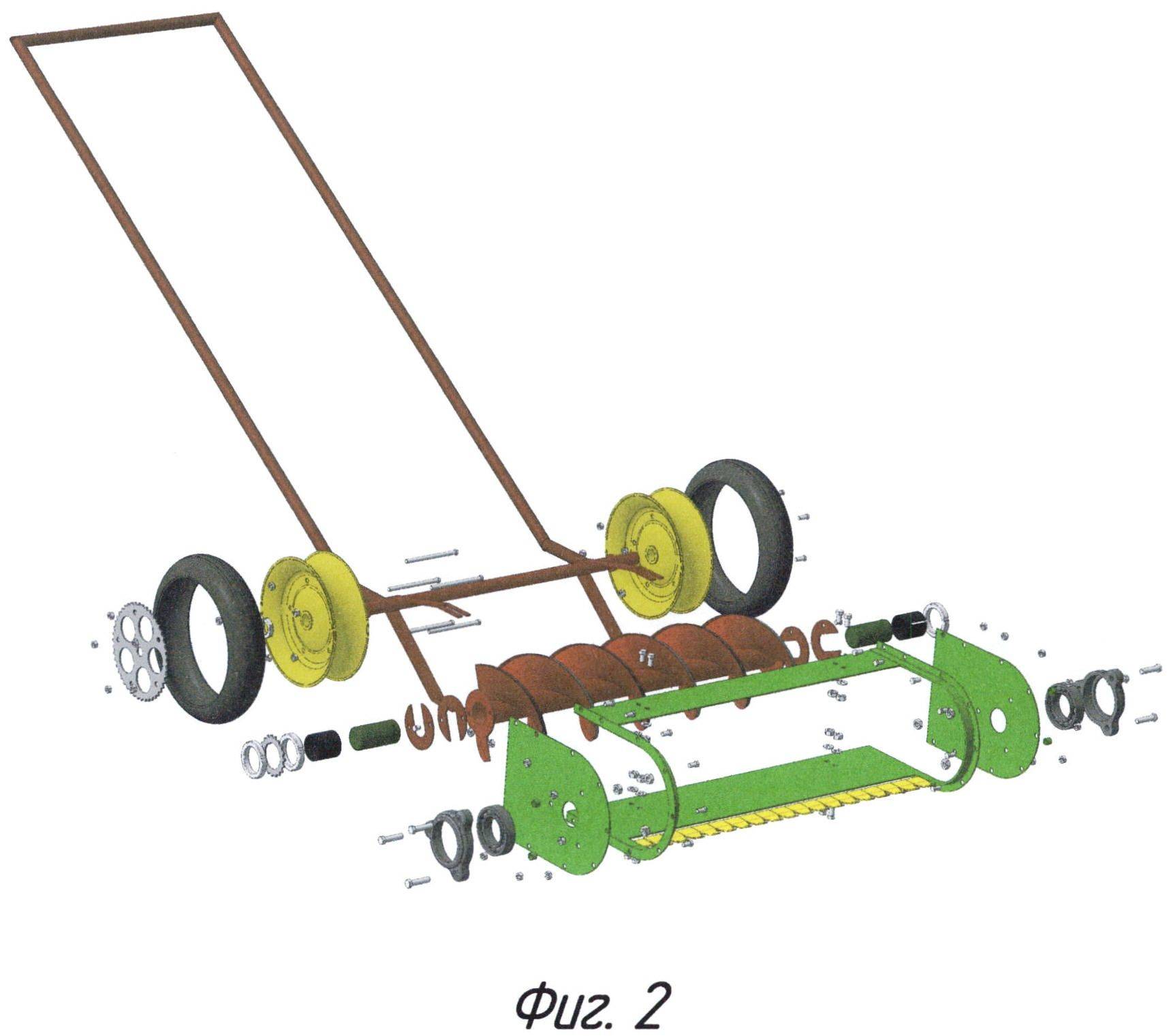

Сделай себе механическую газонокосилку

Этот тип агрегата характеризуется значительно более низким уровнем шума, чем типы двигателей. Нет необходимости использовать шнур питания для его изготовления, и, соответственно, такой момент немедленно снижает стоимость процесса. Механическая газонокосилка может использоваться даже под дождем. А стоимость физического труда и финансов потребует минимальной суммы. Основная проблема. Сложный выбор ножей, шестеренок и колес.

Ручная косилка имеет два типа ножей:

Подвижный тип для сбора травы;
Фиксированный тип для обрезки травы.

Чтобы механическая косилка имела хороший уровень производительности, необходимо обеспечить высокую скорость вращения горелок. А это, в свою очередь, зависит от движения зубчатых колес к колесам. Ножи должны быть заточены как можно острее и защищены крышкой.

Заметка

Процесс изготовления ручной газонокосилки с механической сборкой считается сложным и требует от создателя выдержки и осторожности. Дефекты в этом случае исправляются методом проб и ошибок

Важно соблюдать правила безопасного использования и технического обслуживания машины. Первый шаг. Очистить участок от камней и других предметов, которые могут мешать

Если ножи попадают в камень, они могут деформироваться и летать в разных направлениях, и это явно небезопасно. После завершения механической газонокосилки, необходимо почистить лезвия, что продлит их срок службы

Очистить участок от камней и других предметов, которые могут мешать. Если ножи попадают в камень, они могут деформироваться и летать в разных направлениях, и это явно небезопасно. После завершения механической газонокосилки, необходимо почистить лезвия, что продлит их срок службы.

Ножи для газонокосилок. Типы

Это одна из самых важных деталей, которая влияет на качество агрегата и процесса в целом. Существует два типа ножей. Складные и цельные.

Твердые ножи

Этот нож представляет собой стальную пластину с заостренной рабочей поверхностью по всей длине, с отверстием в центре. Нож, состоящий из двух лезвий, должен быть сбалансирован, чтобы предотвратить повреждение вала силовой установки во время вибрации. Угол заточки должен быть не менее 60º для предотвращения быстрого затупления.

Чтобы трава равномерно прилегала во время кошения, задняя часть ножа должна быть согнута в форме пропеллера. Газовая горелка используется для обработки стали. Защитный чехол закреплен в центре ножа. Работа такого ножа будет проходить плавно и без помех при первом ударе о камень или насыпь. Ножи со сложным лезвием более долговечны.

Складные ножи

Для изготовления ножей этого типа допустимо использовать сталь с классом прочности ниже, чем для целых типов. Заточка осуществляется на лезвии площадью 5 см. При ударе фреза, изготовленная из качественного материала, изгибается только на 90º, но не ломается полностью.

Форма ножей может быть изогнутой, трапециевидной, фигурной. Это предотвращает включение травы газонокосилкой при работе на механической газонокосилке. Длина клинка должна быть не более полуметра. Заточка производится с обеих сторон лезвия. Также в эксплуатации может быть использован твердотельный диск, который отличается высокой прочностью и надежностью.

Механическая ручка газонокосилки и косилка

Экран для скашивания выполняет как функции ножа, так и крышки рамы. Его основная функция заключается в защите лезвий и самой косилки. Вы можете взять дно кастрюли, металлическую миску и так далее.

Рукоятка газонокосилки. Это не простая часть для удержания машины во время скашивания травы, это также элемент управления, который позволяет установить траекторию. Если в ваших руках моторный блок, обязательно наденьте на ручку кнопку безопасного отключения.

Выбор двигателя

Наилучшим вариантом в этом случае станет асинхронный электродвигатель с мощностью от 500 до 600 Вт и выше. Количество оборотов при такой работе достигает 3000 в минуту. Большим достоинством асинхронной модели двигателя считается его тихая работа. Чем выше показатель оборотов двигателя, тем качественнее и ровнее происходит стрижка травы.

Вообще, качество кошения будет определено не скоростью вращения ножей, а линейной скоростью движения режущей кромки относительно растительности. При одном и том же количестве оборотов в минуту линейная скорость резцов становится выше, исходя из величины захвата (диаметр окружности, по которой совершает вращение режущая кромка).

Поэтому при большом хвате (больше сорока сантиметров) число оборотов устройства может значительно снижаться. Но в этом случае показатель мощности мотора должен быть больше, чтобы преодолеть увеличивающееся сопротивление. Практика показала, что работоспособной является такая конфигурация: захват — 50 сантиметров, мощность двигателя — 1кВт, количество оборотов за одну минуту — 1500. Но косить траву, хотя и хуже, будет и двигатель с мощностью 500 Вт и частотой вращения 1500 оборотов в минуту. При небольшой мощности мотора нужно регулярно подтачивать ножики.

Для подключения трехфазного двигателя к однофазной системе нужно использовать принцип с рабочим и пусковым конденсатором. Информацию о таком подключении можно легко найти в интернете. Также легко будет найти формулу расчёта нужной ёмкости для конденсаторов. Чаще всего в конструировании используют около 200 мкФ для двигателя с мощностью 2 кВт. Для мощности 500−600 Вт хватит всего 60−80 мкФ.

Создавая для двигателя специальный кожух, нужно обязательно помнить про отверстия для осуществления охлаждения устройства.

Создать газонокосилку своими усилиями можно, применяя для этого простую электрическую дрель с числом оборотом до 3000 в минуту. Придумать метод установки дрели к каркасу будет просто. Но для этого нужно понимать, что по надёжности и продолжительности работы дрель нельзя сравнивать с асинхронным двигателем, именно поэтому если придётся косить большую площадь участка с травой, то лучше всего подумать в приобретении мощного двигателя.

Дрель лучше всего подойдёт для создания отдельного самостоятельного триммера. В дрель будет очень легко установить ножи. Нож с отверстием по центру зажимается специальной гайкой на болте, а болт зажимается в патроне дрели.

Что учесть при сборке сегментной сенокосилки

В качестве основы для конструкции используют металлический брус, к которому прикрепляют два ножа – верхний и нижний. При сборке учитывают ширину каждого сегмента и следят за тем, чтобы расстояние между элементами было одинаковым. От этого зависит плавная и синхронная работа оборудования.

Последовательность действий следующая:

Каждый сегмент ножей прикрепляют к брусу.
Устанавливают прижимные кронштейны.
Для регулировки высоты среза травы предусматривают два опорных полоза.
По центру или с одного из боков (в зависимости от выбранной конструкции) устанавливают приводной рычаг, кронштейн крепления косилки к приводу и непосредственно сам привод.
Выполняют металлическую защиту рабочей части косилки.
Подсоединяют косилку к мотоблоку.
Привод защищают кожухом или штатной коробкой.
Для управления используют дроссельную систему с рычагом включения/выключения и регулировки скорости.

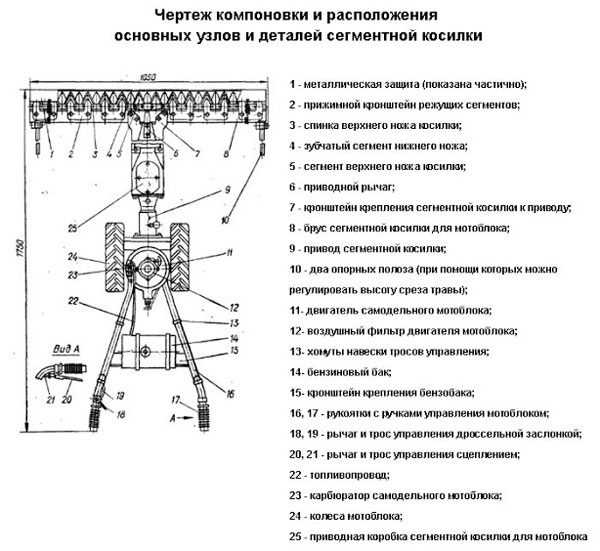

Подробный чертеж компоновки и расположения основных узлов сегментной косилки

Особенностью является принцип работы ножей, основанный на встречно-поступательном движении верхнего и нижнего «лезвий». Одно из полотен подсоединяют к валу отбора мощности мотоблока. Крутящий момент передается в приводную коробку, где эксцентриковый механизм преобразуется в возвратно-поступательное движение приводного рычага косилки.

Нижнее полотно нерегулируемое, а конструкция верхнего предусматривает возможность изменения расстояния между ножами. Оптимальным считается зазор в 0,5 мм. Так трава не будет застревать между ножами. Для качественного среза необходимо следить за тем, чтобы ножи были хорошо заточены.

Видео: Работа сегментной самодельной сенокосилки

Разновидности газонокосилок

Принципы использования электрических двигателей

Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.

Для электрической газонокосилки своими руками можно использовать мощную тихоходную дрель со скоростью 1500-3000 об/мин. Нужно правильно подобрать соотношение мощности и ширины прокоса, чтобы не перегрузить мотор. Установленная на платформе, аккумуляторная или сетевая дрель создаст необходимый крутящий момент, и трава будет скошена. В процессе работы не забывать соблюдать интервалы отдыха, для охлаждения щеточного двигателя. Такой инструмент поможет очистить придомовую территорию, легко складывается и не требует много места для хранения. Платформа, на которую устанавливают движок, должна быть узкой, чтобы можно было бы обработать пристенную площадку. Устойчивость зависит от расположения центра тяжести. Чем он ниже, тем меньше момент опрокидывания у платформы. Как правильно стоить газонокосилку своими руками, посмотрите видео:

https://youtube.com/watch?v=HSzh7bGykq8

Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.

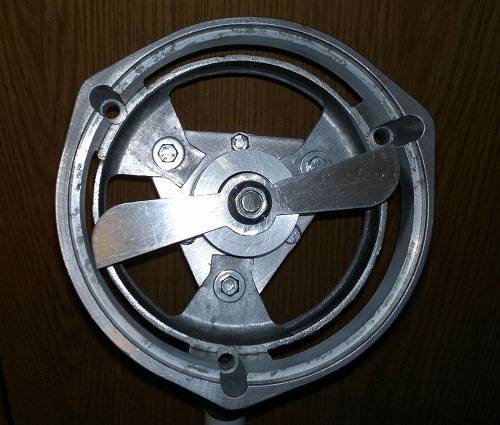

Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна

Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками

Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.

В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.

Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.

Подобная самодельная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.

Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.
