Устройство отмостки вокруг дома по СНиП

Уклон

Уклон отмостки согласно СП должен быть не меньше 10 промилле от сооружения

Уклон отмостки согласно СП должен быть не меньше 10 промилле от сооружения. Иными словами величина уклона равна  10 мм на 1 м ширины. Для обеспечения эффективного отведения поверхностных вод от здания уклон повышают до 20-30 мм на 1 м ширины.

Также нормируется и максимальный уклон отмостки. Он не должен превышать 100 мм на метр.  Слишком большой уклон будет способствовать тому, что быстро текущие потоки воды станут размывать внешний край покрытия и вызывать его постепенное разрушение.

Иногда по внешнему краю покрытия прокладываются водоприемные желоба. Они идут по контуру отмостки с определённым уклоном, что способствует отведению осадочных и талых вод от стен здания прямо в ливневую канализационную систему.

Отмостка вокруг дома. Ее необходимость и основные типы

Отмостка — это горизонтальная защитная полоса, шириной 1–2 метра, прочная и водоупорная, часто утепленная, которая проходит по периметру всего здания. В обязательном порядке отмостка должна плотно примыкать к наружным вертикальным стенкам фундамента или цоколя и не пропускать воду в зоне контакта. Следует помнить, что эта роль отмостки является главной, а не ее эстетическая ценность.

Идеальная отмостка-тротуар

Отмостка в том или ином виде, также необходима для защиты дома (прежде всего от атмосферных осадков), как его кровля. Требования СНиП 2.02.01–83 однозначны: «…вокруг каждого здания должны быть устроены водонепроницаемые отмостки.»

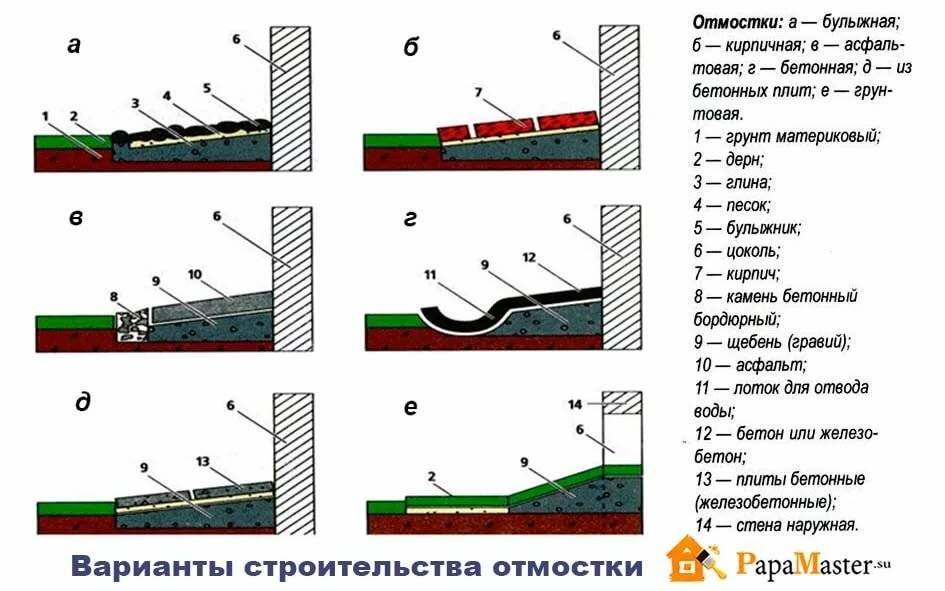

Различные конструкции отмосток используют самые разнообразные материалы для их сооружения. Общие функциональные требования для всех типов отмостки одинаковы — прочность, гидроизоляция, утепление.

Что нужно для создания мягкой отмостки своими руками

Какая отмостка лучше – из тротуарной плитки или из бетона

Технология изготовления бетонной отмостки

Чтобы во время холодов бетон не растрескался, нужно выполнить деформационные швы

Поскольку в частном строительстве чаще всего защитное покрытие вокруг дома делают из бетона, мы подробно рассмотрим процесс изготовления:

Прежде всего, территорию вокруг дома нужно разметить и вбить колышки по углам будущего покрытия.
Затем по периметру здания снимается слой грунта высотой 25 см. Такая глубина оптимальная для отмостки из бетона. Если вы будете использовать другие материалы, то эта величина может быть иной.
Чтобы предотвратить рост растений, грунт обрабатывается гербицидами.
Далее по краю канавы устанавливаем опалубку из щитов или досок.
Грунт на дне канавы нужно хорошо уплотнить. Поверх него выкладываем слой глины, чтобы дополнительно защитить подземные конструкции от влаги.
После этого делаем песчаную прослойку высотой 10 см. Песок смачиваем водой и трамбуем.
Затем делается засыпка из щебня. Высота слоя 60-70 мм.
Чтобы бетон с лёгкостью выдержал нагрузки на растяжение и сжатие, укладываем армирующую сетку.
В месте соприкосновения отмостки с цоколем обустраиваем компенсационный зазор. Этот шов нужен для защиты от деформации в случае усадки той или иной части конструкции. Ширина компенсационного зазора – 10-15 мм. Для предотвращения попадания в шов влаги туда закладывается мастика, битум или несколько слоёв рубероида.
Теперь приступаем к заливке бетона. Поверхность выравниваем. Чтобы во время холодов бетон не растрескался, нужно выполнить деформационные швы. С этой целью с шагом 2-3 м устанавливаются  деревянные рейки в одном уровне с поверхностью бетона. При этом рейки монтируются с необходимым уклоном от стен здания. Таким образом, они позволят вам контролировать заливку бетона с нужным уклоном.
Первую неделю в процессе твердения бетонную поверхность нужно смачивать водой, чтобы не дать ей пересохнуть.

Также в нормативных документах регламентируется марка бетона по морозостойкости. Для выполнения этих работ можно использовать бетон не ниже 200 марки. Для контроля уклона отмостки в процессе изготовления стоит использовать уровень или нивелир.

Кроме описанного выше способа, нужный уклон отмостке можно придать так:

• Создать требуемый уклон при засыпке первого подстилающего слоя из песка и щебня. Для этого у стен здания насыпается больше материала.
• Сначала заливается более жидкий бетон, он сам разравнивается в горизонтальную плоскость. После его застывания готовится более густой бетонный состав, который выкладывается поверх первого слоя с уклоном по установленным деревянным рейкам. Рейки крепятся к опалубке.

Защита от разрушения

Назначение отмостки

Сплошная полоса не дает грунту вокруг жилого дома намокать и напитываться влагой основанию конструкции. Если вода проникнет в фундамент с плохой или нарушенной гидроизоляцией, то в период сильных морозов бетон начинает разрываться и со временем отдельные участки просядут. Появятся трещины на цоколе, стенах дома.

Чтобы избежать таких проблем, рекомендуется обустроить качественную отмостку еще на этапе строительства дома.

Монолитная лента со слоем утеплителя обеспечит надежную теплоизоляцию фундамента, пол в доме будет не холодным, снизятся затраты на отопление зимой.

Если красиво выполнить отделку отмостки, то она станет частью декора фасада, двора, а если выложить ее тротуарной плиткой  –  послужит практичной дорожкой между домом и другими постройками на участке (гаражом, беседкой).

Укладка под уклоном превращает ее в отлив, так что дождь, талый снег не скапливаются у дома, а стекают от него.

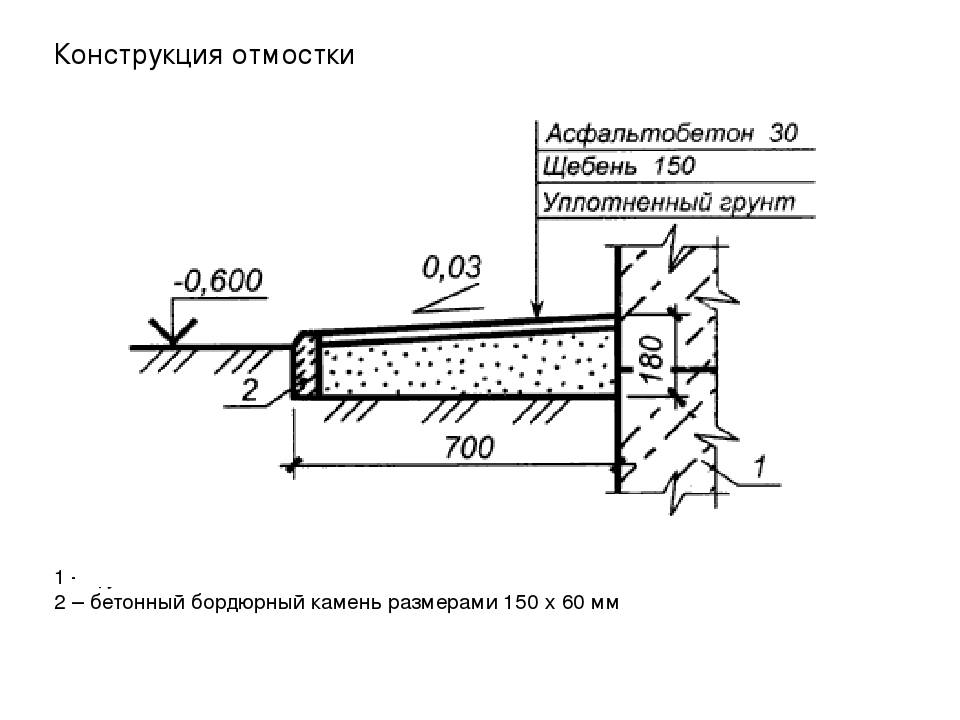

Конструкция

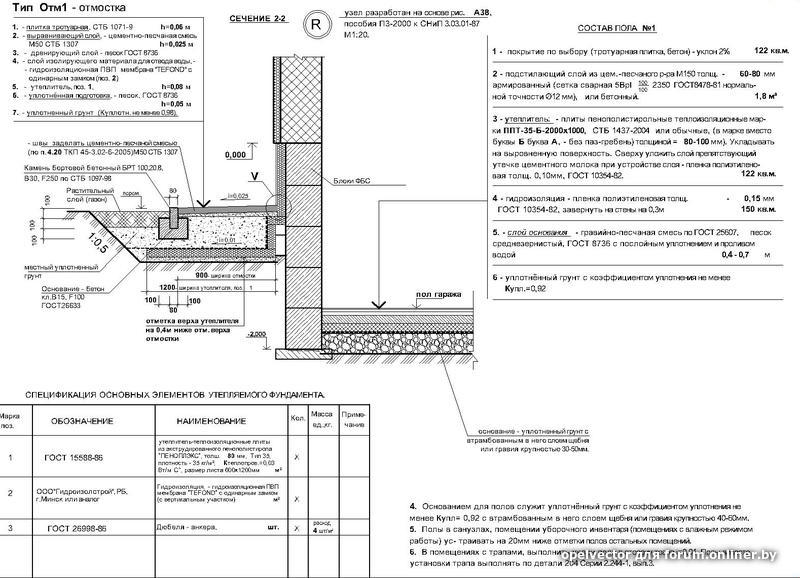

По ГОСТ любая отмостка включает в себя два конструктивных слоя

По ГОСТ любая отмостка включает в себя два конструктивных слоя:

• основание, которое выполняется из слоя песка и прослойки гравия или щебня;
• защитного покрытия из тротуарной плитки, бетона или асфальта.

Высота подстилающего слоя согласно СП должна быть не ниже 20 см. Высота защитного слоя зависит от используемого материала и может быть около 10-15 см. Для повышения защиты основания здания от влаги под отмосткой делается глиняный замок.

Важно: любая отмостка, будь то бетонная, асфальтобетонная или плиточная конструкция, должна иметь плотную водонепроницаемую структуру

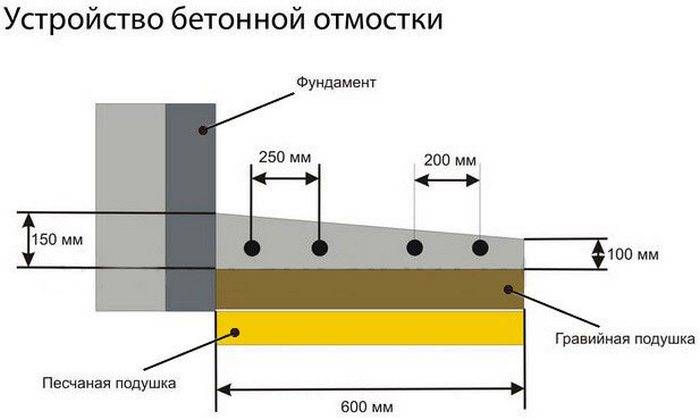

Устройство бетонной отмостки

Чаще всего для устройства отмостки используют бетон. Этот вариант очень прост в обустройстве и не требует значительных финансовых вложений. Справиться с такой задачей сможет даже новичок. Работы проводятся в такой последовательности:

• Разметка придомовой территории. Прежде всего, стоит отметить ширину защитной линии и в выбранных точках вбить колышки. Между ними натягивается нитка, что позволяет наметить прямую линию.
• Снять почву по всей площади будущей отмостки. При этом стоит учитывать глубину «корыта» согласно проведенным расчетам. Зачастую этот параметр составляет 25 см. Здесь не учитывается толщина отделочного материала.
• Если на дне траншеи есть корни растений, то их обрабатывают специальными гербицидами. Это позволит предотвратить разрастание корней, которые могут нарушить целостность конструкции.
• Собрать опалубку. Для сооружения щитов используют необразную доску, толщина которой не должна быть меньше 2 см. Готовые щиты устанавливаются по внешней границе по периметру траншеи.
• В траншею укладывается подушка из выбранного материала. Чаще всего в качестве базового выравнивающего материала используют песок. Его толщина должна составлять не меньше 5 см.
• Уложить каркас из арматуры и провести заливку бетона до выбранного уровня.

Соблюдая такую последовательность, каждый сможет создать прочную отмостку, которая на протяжении длительного времени будет защищать строение от атмосферных осадков.

После устройства отмостки, можно заняться бетонированием входной лестницы. А заказать ограждения для лестниц и входных групп можно в в г. Москва.

Почему конструкция может прийти в негодность

«Защитный пояс» вокруг дома должен служить десятки лет, но недочёты на этапах проектирования, сооружения конструкции и некачественные материалы могут свести усилия и финансовые затраты к нулю.

• лента уже отвеса крыши, поэтому на участке вокруг дома плохо отводится вода и земля размывается;
• несоблюдение технологии при укладке слепой зоны «пирога»;
• отсутствие деформационного зазора между кожухом и основанием;
• в основании полужесткой или мягкой конструкции не проложен дополнительный гидроизоляционный пласт;
• плохо обработаны компенсационные швы при сооружении монолитной ленты;
• слишком тонкая керамическая плитка;
• дефекты в бетоне и асфальтобетоне после заливки;

Причиной разрушения манжеты подстенка могут стать грызуны, если проложен утеплитель из пенопласта. Также грибки и плесень разъедают органические ряды, не обработанные антисептиком.

Сооружение ленточной защиты для дома должно проводиться параллельно с облицовочными работами стен, поэтому нельзя откладывать возведение защиты на длительный период. За несколько месяцев паводковые воды и атмосферные осадки размоют почву, что приведёт к разрушению здания.

Распространённые ошибки

Трещины в стенах, покосившиеся углы, плесень на стенах, вода «стоящая» в подвалах вот не полный перечень проблем, которые возникают у хозяев дома, если при монтаже ленточного кожуха были допущены ошибки.

1. Недостаточная «проливка» песчаной подушки не даёт возможность плотно утрамбовать песок, который служит барьером от проникновения талых вод под фундамент.
2. Отсутствие водонепроницаемой глиняной прослойки в одном из слоёв подземной части кожуха.
3. При заливке монолита используется слишком тонкий пласт бетонной или асфальтной массы.
4. Жёсткая конструкция не имеет опалубки и не армирована.
5. Отсутствие деревянных или резиновых усадочных швов, актуальных на неустойчивых грунтах.
6. Размывке основания способствует прерывистое по периметру защитное покрытие.

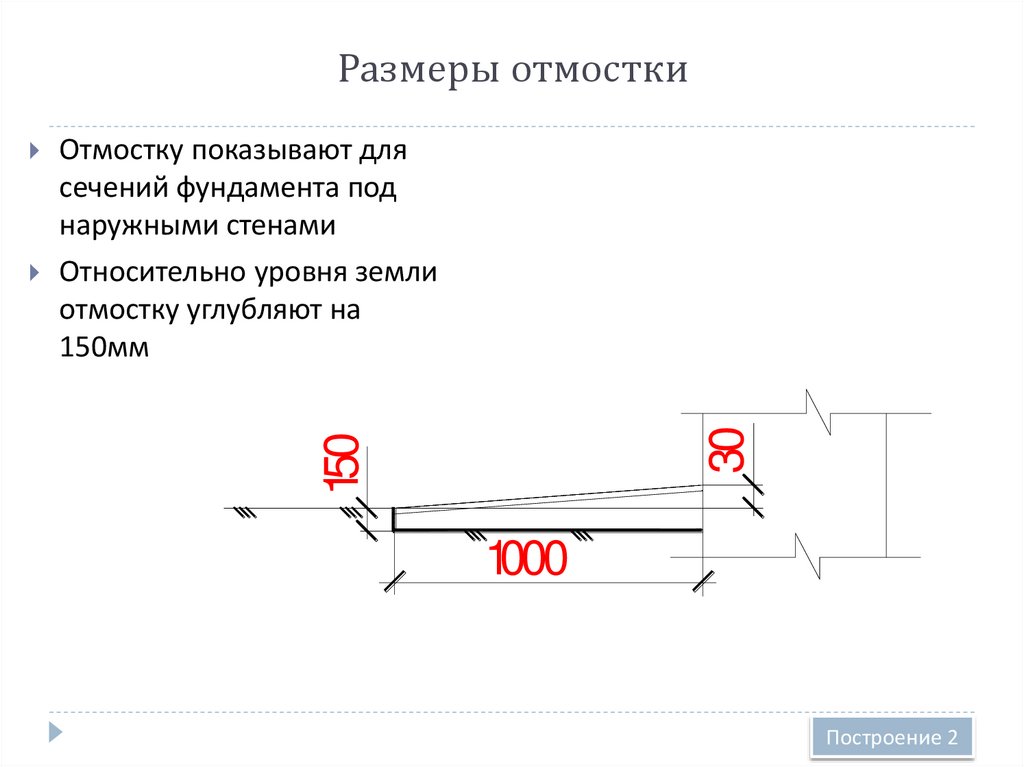

Ширина покрытия

Согласно СНиП минимальная ширина отмостки – 1 м

Согласно СНиП минимальная ширина отмостки – 1 м. Более точно этот показатель определяется с учётом просадки грунта вокруг дома. Степень просадки глинистых грунтов может быть разной. Определить эту величину можно только в лаборатории. Вообще согласно СНиП выделяется два типа грунтов в зависимости от их просадки:

• породы, у которых просадка полностью отсутствует или составляет не более 50 мм (просадка грунта может произойти только под внешними воздействиями);
• у пород второго типа допускается просадка от собственного веса (при этом от внешних нагрузок они тоже будут проседать). Величина просадки для пород второго типа превышает 50 мм.

Согласно данным о просадке породы выбирается ширина отмостки:

• для почв первого типа ширина покрытия вокруг строения должна быть не менее 150 см;
• во втором случае ширина покрытия не должна быть меньше 2 м.

Важно: при строительстве на грунтах с нормальной несущей способностью минимальная ширина этого покрытия может быть в пределах 0,8-1 м. Однако стоит учитывать, что эта величина должна на 20-30 см превышать свес кровли

Что касается высоты этого защитного покрытия, то нормами оговаривается, то оно должно возвышаться не менее чем на 50 мм над нулевой отметкой. При устройстве пешеходной отмостки к конструкции предъявляются дополнительные требования относительно прочности и габаритных размеров.

Отмостка СНиП

Правила устройства отмостки регулируются целым рядом нормативных документов, в каждом из которых прописано множество требований. Поэтому искать СНиП на отмостку как единственные нормы нет смысла: если хотите делать все с соблюдением требований, то придется соблюдать их все. В свое время я собрал довольно большой ряд выдержек из требований к устройству отмосток для подачи в суд на службу заказчика, ибо ее представители грубо нарушили правила составления сметной документации, отразив в ней как неверные, так и несуществующие значения. Разберем все последовательно.

Общие требования к основаниям (по СНиП 2.02.01 83)

По СНиП 2.02.01 83, который нередко определяют как СНиП на отмостку, регулируются только общие моменты устройства оснований зданий и сооружений, включая расчеты по деформации, воздействие подземных вод и прочие подобные вещи. Соотвественно, СНиП 2.02.01 83 можно руководствоваться для общих расчетов и выполнения основных требований по грунтам и пр. Однако конкретные значения данный документ не определяет, в связи с чем рекомендовать его как единственный не представляется возможным.

Общие требования по благоустройству территорий (по СНиП III-10-75)

«Отмостки по периметру зданий должны плотно примыкать к цоколю здания. Уклон отмосток должен быть не менее 1 % и не более 10%.

В местах, недоступных для работы механизмов, основание под отмостки допускается уплотнять вручную до исчезновения отпечатков от ударов трамбовки и прекращения подвижек уплотняемого материала.

Наружная кромка отмосток в пределах прямолинейных участков не должна иметь искривлений по горизонтали и вертикали более 10 мм. Бетон отмосток по морозостойкости должен отвечать требованиям, предъявляемым к дорожному бетону»

Соотвественно пункту выше, требования к бетону для устройства отмосток должны удовлетворять «ГОСТ 9128-97*. Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. Технические условия» и «ГОСТ 7473-94. Смеси бетонные. Технические условия».

Требования служб технического надзора (наставления по СНиП)

Изучим еще один нормативный документ, который называется «Схемы операционного контроля качества строительных, ремонтно-строительных и монтажных работ». Документы данного типа используются службами технического надзора в качестве наставлений для выполнения обследования объектов и контроля качества производства работ:

1. Технические требования: согласно СНиП 3.04.01-87 табл. 20, СНиП III-10-75 п.

Установка опалубки и заливка

Опалубка может состоять из фанеры или досок. Она усиливается кольями, которые устанавливаются снаружи. При монтаже не следует забывать о том, что опалубка является съемной. Для устройства деформационных швов необходимо установить деревянные рейки на ребро, которые обрабатываются антисептиком. Расстояние между швами должно составить 2 м.

Швы должны располагаться по диагонали в том месте, где опалубка поворачивает на углах

Деформационный шов имеет одно важное назначение, которое выражено в компенсации температурного расширения материала в период эксплуатации. Заливка отмостки должна вестись с удалением воздушных карманов

Если смесь равномерно заполнила всё пространство, то вам удастся получить прочную конструкцию.

При заливке важно исключить впадины и бугорки, их наличие будет способствовать застаиванию воды. Если всю отмостку за один раз сделать нет возможности, то можно залить лишь ее часть, а после возобновить работы

Заливка отмостки должна вестись в сопровождении штыкования. Для этого бетон прокалывается, что будет способствовать заполнению всего пространства.

Обязанность по содержанию придомовых территорий

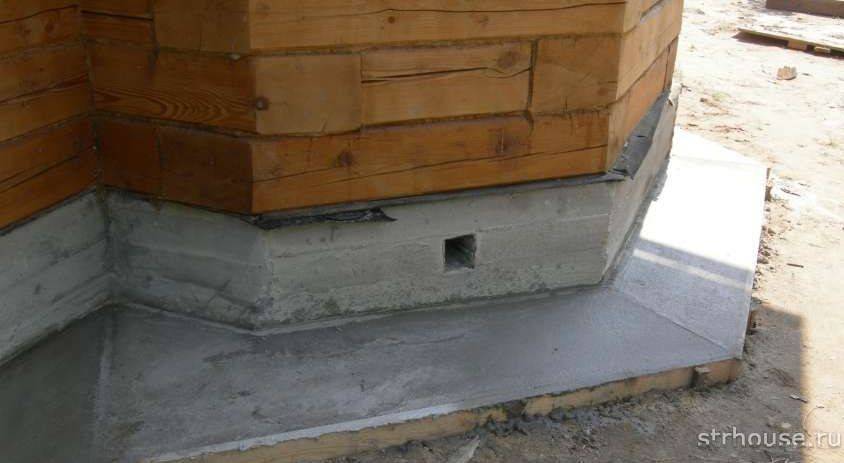

Отмостка из бетона

Бетонная отмостка устроена сложнее, чем гравийное или щебеночное основание, но она наиболее долговечна и лучше выполняет свои функции. Бетонное основание полностью отводит всю воду от цокольной части фундамента, но имеет недостаток лишь в том, что при сильных механических воздействиях бетон может выкрашиваться и истираться.

Ниже описан порядок действий при заливке отмостки из бетона:

• Очистить вокруг цоколя полосу 0,7-1 метр шириной. Рекомендуется предварительно выполнить разметку колышками и маркировочным шнуром.
• Снять дернину и около 25 см грунта. Поверхность утрамбовать.
• Иногда канаву проливают гербицидами, чтобы поднимающаяся растительность не разрушала бетон. В любом случае следует выкорчевать корни.
• Установить по внешнему краю канавы опалубку из доски.

• С шагом около 3 метров установить внутрь поперек опалубки рейки, обмазанные битумом. Получатся компенсационные швы в отмостке, которые будут предохранять бетонную ленту от растрескивания.

• Уложить на дно экструдированный пенополистирол для утепления отмостки или насыпать песчано-гравийную подушку толщиной 10 см. Песок для уплотнения проливают водой, подушку трамбуют.
• Произвести армирование отмостки. Для этого нужно уложить на дно арматурную сетку с ячейкой 8 см минимум. Толщина прутьев 6-10 мм. Если цоколь нуждается в усилении, в его стенке выбирают штробы и помещают туда прутки, чтобы армирование связывало старую конструкцию с новой.
• Приготовить смесь из цемента М200 (минимум, лучше М500), щебня и песка в соотношении 1 (цемент):4:4. Развести водой до густой консистенции.
• Залить на две трети опалубки по высоте, предпочтительно несколькими слоями. Предыдущий слой разравнивают правилом или рейкой, протыкают арматурным прутком, чтобы согнать воздух. Дают схватиться, заливают следующий слой. Суммарная толщина бетона должна быть не менее 8 см для придания отмостке достаточной прочности.
• Пока раствор не успел застыть, сверху ленту посыпают сухим цементом для повышения износостойкости поверхностного слоя.
• Накрывают поверхность бетона полиэтиленом, чтобы в плохую погоду ленту не размывал дождь, а в жару дегидратация не происходила мгновенно: когда бетон схватывается быстро, он теряет прочность и впоследствии трескается.
• Вплоть до полного застывания ленту следует регулярно опрыскивать водой (в жару несколько раз в сутки).

• После застывания отмостки (примерно через три дня) опалубку убирают.

Из приведенной инструкции видно, что пирог отмостки из бетона состоит в общем случае из слоя песчаной подушки, слоя утеплителя и слоя армированного бетона. Толщина такой отмостки составляет не менее 25-30 сантиметров. Этого достаточно для предотвращения промерзания фундамента.

Наглядно процесс монтажа отмостки из бетона показан на видео:

Технология изготовления бетонной отмостки

Поскольку в частном строительстве чаще всего защитное покрытие вокруг дома делают из бетона, мы подробно рассмотрим процесс изготовления:

1. Прежде всего, территорию вокруг дома нужно разметить и вбить колышки по углам будущего покрытия.
2. Затем по периметру здания снимается слой грунта высотой 25 см. Такая глубина оптимальная для отмостки из бетона. Если вы будете использовать другие материалы, то эта величина может быть иной.
3. Чтобы предотвратить рост растений, грунт обрабатывается гербицидами.
4. Далее по краю канавы устанавливаем опалубку из щитов или досок.
5. Грунт на дне канавы нужно хорошо уплотнить. Поверх него выкладываем слой глины, чтобы дополнительно защитить подземные конструкции от влаги.
6. После этого делаем песчаную прослойку высотой 10 см. Песок смачиваем водой и трамбуем.
7. Затем делается засыпка из щебня. Высота слоя 60-70 мм.
8. Чтобы бетон с лёгкостью выдержал нагрузки на растяжение и сжатие, укладываем армирующую сетку.
9. В месте соприкосновения отмостки с цоколем обустраиваем компенсационный зазор. Этот шов нужен для защиты от деформации в случае усадки той или иной части конструкции. Ширина компенсационного зазора – 10-15 мм. Для предотвращения попадания в шов влаги туда закладывается мастика, битум или несколько слоёв рубероида.
10. Теперь приступаем к заливке бетона. Поверхность выравниваем. Чтобы во время холодов бетон не растрескался, нужно выполнить деформационные швы. С этой целью с шагом 2-3 м устанавливаются деревянные рейки в одном уровне с поверхностью бетона. При этом рейки монтируются с необходимым уклоном от стен здания. Таким образом, они позволят вам контролировать заливку бетона с нужным уклоном.
11. Первую неделю в процессе твердения бетонную поверхность нужно смачивать водой, чтобы не дать ей пересохнуть.

Также в нормативных документах регламентируется марка бетона по морозостойкости. Для выполнения этих работ можно использовать бетон не ниже 200 марки. Для контроля уклона отмостки в процессе изготовления стоит использовать уровень или нивелир.

Кроме описанного выше способа, нужный уклон отмостке можно придать так:

• Создать требуемый уклон при засыпке первого подстилающего слоя из песка и щебня. Для этого у стен здания насыпается больше материала.
• Сначала заливается более жидкий бетон, он сам разравнивается в горизонтальную плоскость. После его застывания готовится более густой бетонный состав, который выкладывается поверх первого слоя с уклоном по установленным деревянным рейкам. Рейки крепятся к опалубке.

https://youtube.com/watch?v=jRf4-k9kRrc

Что представляет собой отмостка

Многие обращали внимание на привлекательную дорожку, опоясывающую здание по контуру. Она состоит из следующих слоев:

• внешнего. Он представляет собой специальное, декоративное покрытие, изготовленное из различных материалов. Располагается под уклоном. Обладает повышенными изоляционными характеристиками и герметично сопрягается с внешней стороной цокольной части или фундаментом строения. Наружный слой затрудняет доступ влаги к стыковым участкам и части фундамента, расположенной ниже нулевой отметки;
• внутреннего. Он формируется в предварительно подготовленном по периметру здания приямке. Состоит из уплотненной песчано-щебеночной подушки, арматурного каркаса усиления, бетона и термоизоляционного настила. Все слои подложки выполняются последовательно и после окончательного твердения бетонного состава формируют основу для финишного покрытия. Подложка защищает грунт от вспучивания.

Отмостка – это элемент здания, благодаря которому снижается нагрузка на гидроизоляцию фундамента

Горизонтально расположенная защитная полоса, выполненная вокруг здания, обладает следующими характеристиками

• повышенной прочностью;
• теплоизоляционными свойствами;
• влагоустойчивостью;
• герметичностью.

Простые технологии самостоятельной заливки отмостки с созданием уклонов

Залить отмостку с уклоном можно несколькими способами. Самый простой способ — это сооружение и заливка горизонтальной отмостки. После сооружения котлована для отмостки, отсыпается и трамбуется выравнивающий слой. Затем производится монтаж гидроизоляции примыкания и всей отмостки, настил или укладка утеплителя. Далее, укладывается арматурная сетка и выполняется заливка основного (80%) слоя бетона. Бетон при разравнивании и трамбовке сам ляжет горизонтально по всему периметру дома. После твердения основного слоя, можно произвести разметку поперечного уклона с помощью специальных реек прибиваемых к опалубке.

Укладка бетона по секциям

Оставшаяся часть бетона делается более густой и выкладывается по секциям отмостки с разравниванием по рейкам.

Можно сделать уклон отмостки вокруг дома другим способом — задать его при отсыпке и трамбовке самого первого выравнивающего слоя. Ближе к стенам фундамента (цоколя) нужно насыпать больше материала.

Монтаж водостоков и формирование уклона отмостки на выравнивающем слое из щебня

Уклон лучше всего контролировать с помощью нивелира или уровня. После монтажа гидроизоляционного и теплоизоляционного слоев, уклон отмостки здания будет сохранен. Заливку необходимо производить ровным слоем по толщине. При твердении бетона необходимо сделать чистовую обработку поверхности правилом и проконтролировать получившийся поперечный уклон.

Заливка отмостки с заранее созданным уклоном

СНиП регламентирует качество бетона для сооружения отмостки. По морозостойкости для этих работ применяется автодорожный бетон. При этом марка бетона для устройства отмостки не должна быть ниже М 200.

Выводы

Изложены общие требования СНиП по необходимости сооружения отмостки для любого дома. Кратко рассмотрены размеры отмосток согласно СНиП для различных подстилающих грунтов. Даны основные требования СНиП к материалам для изготовления отмостки и уклону отмостки вокруг дома. Приведены рекомендации по заливке отмостки с созданием уклонов.

А я вот опасаюсь, что вода из водостока разрушит поверхность отмостки. Что мне делать?

Это правильные опасения. Нужно или организовать отвод воды в оборудованную систему дренажа фундамента, или сделать поперечные сточные канавки там, где установлены водосточные трубы.

Вот как сделан водоотвод у пользователя нашего форума с ником АлБут:

Водоприемные лотки под каждую трубу за кромкой отмостки заканчиваются дождеприемниками, из которых стоки потом собираются трубами в ливневку.
