Виды систем
В принципе есть только 2 вида конструкций — это система сбора воды со скатных крыш и с плоской кровли. Плюс еще существуют понятия неорганизованного водостока, а также организованного внутреннего и организованного наружного водостока.
Существует только 2 организованные системы водоотведения – внутренняя и наружная.
Для плоских крыш используется как внутренний, так и наружный организованный водосток, а на скатных кровлях монтируется только наружная система.
Плоские крыши в действительности не являются абсолютно плоскими, кровельный настил на них обязательно имеет небольшой угол наклона, как правило, он колеблется в районе 5–7º. Этот уклон нужен, чтобы направить потоки воды к приемным воронкам.
Если квадратура крыши большая, то плоскость делится на сектора и в каждом секторе формируется отдельный уклон к ближайшей водоприемной воронке. В идеале размеры каждого сектора не должны превышать 50 м². В противном случае необходимо монтировать несколько воронок, к каждой из которых подводится дождевая труба.
Существует несколько схем зонирования плоских крыш.
Внутренняя система водоотведения на плоских кровлях довольно удобна, но обходится она в разы дороже наружного варианта, ведь качественные воронки для внутренней системы представляют собой сложную многоуровневую конструкцию и стоят не дешево. Монтаж таких конструкций зачастую выполняется еще на этапе строительства дома.
Внутренние конструкции монтируются на этапе строительства.
Бесспорным плюсом здесь можно считать скрытую установку. Система спрятана от посторонних глаз и практически не видна. Вода через воронку проходит по внутренней водосточной трубе и уходит в ливневую канализацию. Но в российском климате всегда есть риск образования ледяных пробок, поэтому современные воронки идут с подогревом.
Наружные конструкции в плоских и скатных крышах похожи.
Также следует упомянуть о ливневке, канализационная ливневая система отвода воды может быть как подземной, так и наземной. Главное ее предназначение в том, чтобы организовать быстрый сток и направление воды в специальные резервуары или общий канализационный коллектор.
Ливневая канализация считается неотъемлемой частью любого современного дома.
Материалы водоотводов
На строительном рынке представлены водосточные системы из различных материалов.
При выборе элементов водоотвода, необходимо учитывать следующие рекомендации:
- Водоотводы многоэтажных жилых домов со скатными крышами должны выполняться из прочных конструкций, соответствующих нормам безопасности. Подойдут оцинкованные стальные системы с полимерным покрытием или изделия из нержавеющей стали, укомплектованные надежными креплениями и соединительными элементами.
- Водосточные конструкции из меди устанавливаются в элитных домах и загородных резиденциях с эксклюзивным дизайном. Материал выглядит стильно и благородно, указывает на высокий статус собственника жилья. Срок службы медных водосточных систем может составлять более ста лет.

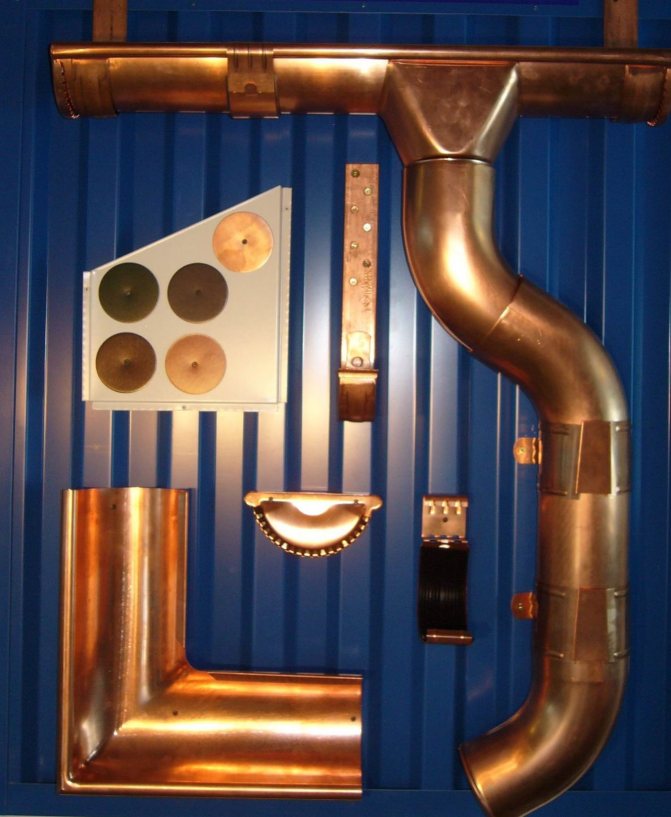

Рисунок 4. Водосточные системы из меди.
- Для частных домов и дачных строений подойдут водосточные системы из ПВХ. Легкие конструкции быстро монтируются, просты в обслуживании, долго сохраняют привлекательный внешний вид.
Владельцы современных домов с наружным водостоком все чаще выбирают водоотводящие конструкции из модифицированного ПВХ от европейских производителей, в широком ассортименте представленные в компании «МегаЛайн».
Кровельные водостоки из ПВХ обладают многими достоинствами;
- прочностью, превышающей показатели чугуна;
- стойкостью к температурным перепадам;
- хорошим шумопоглощением;
- молекулярной памятью, позволяющей в случае деформации возвращать первоначальную форму.
Срок службы изделий из термопластичного ПВХ превышает 50 лет.
Правила монтажа
Некоторые правила монтажа внутреннего водостока могут существенно повысить эффективность системы в целом, посредством улучшения ее функционирования. Основные правила и требования по монтажу внутреннего водостока заключены в СНиП 2.02.01-85.
Водосточные воронки и водостоки под ними должны быть расположены в нижних частях крыши, а также равномерно распределены по всей площади кровли. Это поможет более качественно собирать атмосферные осадки.
Уклон на более чем 50 см расстоянии от воронки сбора воды делают на величину, не меньшую 5 процентов. Это можно делать путем специального выравнивая стяжки или же за счет теплоизоляционного слоя. Для того чтобы чаша водосточной воронки непосредственно не была уперта в теплоизоляционный материал, ее нужно ставить на специальный деревянный брус, предварительно обработанный антисептиком. Его нужно устанавливать на основание кровли
А к нему уже крепить непосредственно водоприем. Места сопряжения горизонтальных и вертикальных труб водостока должны быть осуществлены с помощью специального переходника, обеспечивающего прямое попадание воды.
Очень важно, когда воронка находится выше точки промерзания, подогревать ее посредством специальных электрических приборов. Таким образом можно предотвратить остановку функционирования системы при минусовой температуре. Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы
Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.
Важно выполнять установку прогревающих элементов из-за того, что в случае, когда их не будет, создаются идеальные условия для возникновения протечек крыши. А это в свою очередь влияет на многие части дома, в том числе и на их внутреннее состояние
Монтаж системы
Внутренняя система отвода воды в многоэтажных зданиях
Во многих зданиях проблема протечки потолков и потопов, может решить внутренний водосток в многоэтажном доме. Существует несколько способов установки его в высотных домах, можно заменить в каждой квартире водосток или заблокировать старый и вывести новый в общий коридор. Необходимо учитывать особенности здания, потому что у этих двух способов существуют свои преимущества и недостатки. Состоит такая система из воронки для приема дождевой и талой воды, стояка, отводной трубы и выпуска.
При этом не стоит забывать, что лучше отводить воду в наружную сеть канализации. Нужно помнить также о правильно расположении воронок, они должны располагаться по продольной оси крыши. Для того чтобы обеспечить хорошую работу всей системы круглый год, необходимо расположить стояки, которые предназначены для отвода воды в подземный коллектор. Его стоит установить в теплой отапливаемой зоне по всей высоте. Тогда многоэтажное здание будет нормально функционировать и не будет внезапных затоплений.
Внутренняя водоотводная система сможет благополучно вывести дождевую и талую воду, и тем самым обезопасит от затоплений и застоя воды. Стоит только правильно установить ее, учитывая все особенности здания.
Добавочные правила при установке ливневой канализации
Специалисты, ведущие монтажные работы по установке водостоков на кровле зданий, должны учитывать некоторые правила:
- один стояк ливневки обслуживает не более 250 м² кровли;
- все элементы канализации герметизируют самым тщательным образом;
- крепежные детали не должны «передавливать» материал основных элементов ливневки;
- в трубах стояков должны присутствовать ревизии для их обслуживания;
- введение ливневой канализации в работу должно производиться после ее испытания на работоспособность.
Монтаж систем канализации и их обслуживание производится только сертифицированными специалистами.
Классификация систем отвода осадков
Для транспортировки воды с поверхности плоской кровли существуют следующие типы водосточных систем:
- наружный неорганизованный. Он предполагает самопроизвольное стекание атмосферных осадков, применяется, в основном, при обустройстве небольших хозяйственных построек, высотой не более двух этажей;
- наружный организованный. Здесь предполагается сбор осадков с помощью желобов, совместно с воронками, с последующей транспортировкой осадков в водостоки. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве малоэтажных жилых и нежилых строений с высотностью до пяти этажей.
- внутренний. Прием воды проходит в специально созданные и укрепленные на поверхности кровли водосточные воронки, отвод воды проводится по стоякам, находящимся внутри здания.
Водосточные системы наружного типа отлично зарекомендовали себя в южных регионах, где вода замерзает в течение небольшого сезонного промежутка или не замерзает вовсе. В районах с умеренным климатом наружные водостоки рекомендованы исключительно для чердачных сооружений.
На бесчердачных кровлях снег будет постоянно подтаивать в течение всего зимнего периода из-за тепла, поступающего изнутри здания. Попадая, затем, в холодные водоводы талая вода замерзает и образует ледяные заторы.
Конечно, если у плоской крыши есть чердачное помещение, то процесс подтаивания снега на поверхности кровли можно приостановить понижением температуры воздуха непосредственно на самом чердаке, открыв слуховые окна.

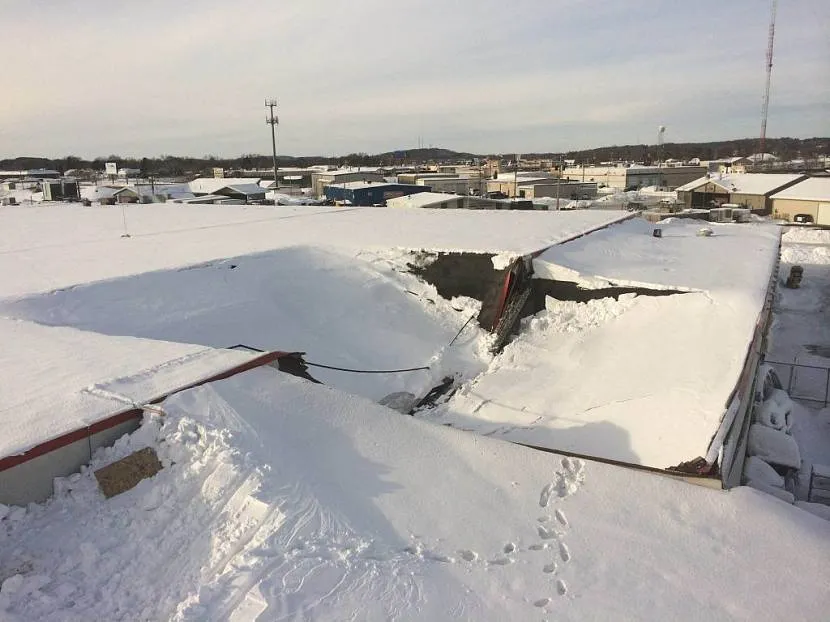

В северных областях существует угроза разрыва кровельного покрытия при резком похолодании. В водосточных трубах могут образоваться пробки, препятствующие свободному току оставшейся на крыше воды. Под действием низкой температуры, оставшаяся на кровле вода начинает кристаллизоваться, существенно увеличивая свой объем, попутно разрывая впитавший эту воду материал. Поэтому, в северных и умеренных отечественных широтах наружными водостоками оснащают только нежилые, то есть неотапливаемые, постройки и здания.
Холодные складские сооружения, к примеру, оборудуют выносной ж/б плитой с бортиком и водосточным стояком. Внушительная площадь подобных сооружений способствует выравниванию температур системы и окружающей среды, в результате чего система наружного водоотведения полноценно функционирует.
А вот жилые дома с плоскими кровлями, построенные в наших широтах, обустраивают водостоками внутреннего типа. Данная конструкция хоть и обходится дороже, но исправно функционирует в течение всего года. Стояки, расположенные внутри здания, постоянно прогреваются внутренним теплом, препятствуя образованию ледяных заторов.
Инструкция по монтажу водосточной системы
- Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
- Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
- Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
- Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.
Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.
- Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.
Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.
По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!
- Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
- При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
- Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.
Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).
Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.
Разновидности
Характерное отличие внутреннего водостока от внешнего – место установки, так как монтаж осуществляется внутри сооружения. С одной стороны, такая конструкция дает некоторые преимущества, с другой – она связана со сложностями, так как каждый узел нужно надежно герметизировать, чтобы предотвратить протечки. Количество и диаметр элементов определяет расчет, основанный на определении площади кровли и объема количества осадков. Внутренняя водосточная система бывает двух видов:
- Самотечная. Самотечный вид водостока – наиболее простой вариант, расчет и монтаж которого выполняется без особого труда. В конструкцию входят следующие элементы: воронки, отводящие трубы, стояки. Самотечная система малопроизводительная, она не справится с наплывом воды, которому подвергается крыша во время ливневых дождей, если диаметр или количество элементов не соответствует параметрам, которые показал расчет. Достоинством этого решения является низкая цена.
Отличия самотечной и сифонной водосточной системы
- Сифонная. Водосток, работающий по принципу сифона, отличается от самотечного большей производительностью. Сифонная водосточная система полностью заполняется осадками, благодаря чему в ней от водоприемной воронки и до выхода в канализацию образуется водный столб. Если в стояке уровень жидкости понижается, то в воронке создается зона разрежения, засасывающая влагу с поверхности крыши. Цена установки водостока такого типа выше за счет стоимость специальных воронок со стабилизаторами потока. Чтобы работа была эффективной, следует выполнить расчет, а также подобрать качественный материал. Преимущество этой конструкции в том, что при быстром передвижении воды каждый узел водостока самоочищается, в независимости от того, какой материал использовался.
Водоприемная воронка с стабилизатором потока для сифонного водостока
Алгоритм расчета водосточной системы
Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих
Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов
Этап #1 – сбор данных для расчетов
Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.
Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см
На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.
Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб
Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.
Этап #2 – определение диаметра и количества труб
Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.
Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.
Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру
Сложнее вычислить количество вертикальных отводов.
Следует руководствоваться следующими правилами:
- на линию длиной 10 м и меньше – 1 водосток;
- если длина желоба превышает 12 м – 2 отвода;
- для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
- на линии с заглушкой – по 1 отводу.
Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.
Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру
На больших скатах расстояние между водосливными трубами не должно быть более 24 м.
Этап #3 – расчет дополнительных элементов системы
После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:
- Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
- Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
- Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.
Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.
Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см
Для расчета количества коротких кронштейнов используют формулу:
N = (L-30)/60,
Где:
- N – искомое значение;
- L – длина желоба в сантиметрах.
Вычисление проводят отдельно для каждой линии.
Этап #3 – вычисление вертикального отвода
Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.
Расчет длины трубы:
- Измерить расстояние от отмостки до края крыши.
- От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
- От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.
Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.
Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада
К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

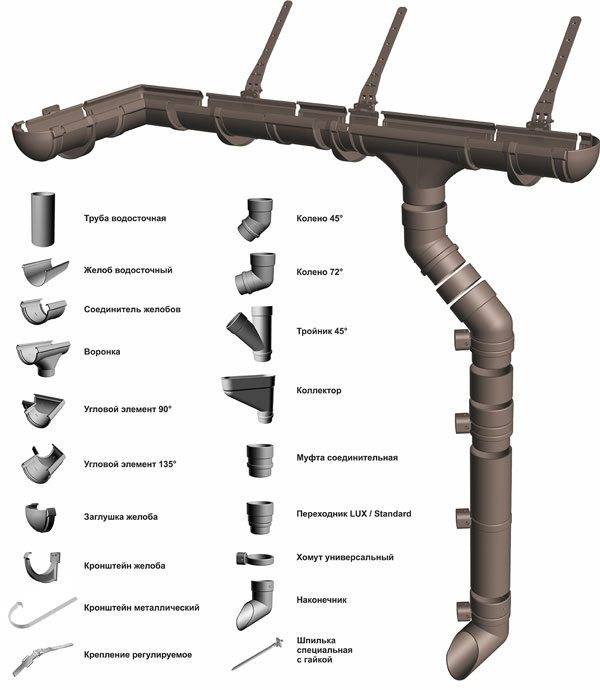

Перечень элементов водостока
Смонтировать водостоки для крыши своими руками не представляет особого труда, необходимо лишь выбрать материал и ознакомиться с перечнем соединительных и вспомогательных элементов. Широкий выбор материалов, из которого изготавливаются желоба, трубы и воронки, предоставляется производителями, и приобретение его зависит от ваших предпочтений и финансов.
Наиболее недорогими и распространёнными являются водостоки для крыши из оцинкованного металла, с фиксацией при сборке с помощью буртов и шпилек или заклёпок. Наиболее практичными считаются пластиковые трубы, монтаж которых осуществляется с помощью хомутов.
Существуют также металлические трубы и желоба с полимерным окрашиванием в разнообразные цвета и с комплектом элементов, таких как:
- желоб с соединителями, уплотняющими и корректирующими, которые позволяют выставить водосток линейно и под необходимым углом для стока жидкости;
- кронштейны для крепления желобов обычные и удлинённые;
- желоба с наружным и внутренним углом;
- заглушки;
- воронки;
- водосточные трубы;
- колена или универсальные кольца 72 о ;
- держатели трубы.
Нужно учесть, что комплектация пластиковых труб имеет более широкий ассортимент, в который входят ответвления под 60 о , переходники, отступы, фартуки и канализационные фланцы. Кроме того, некоторые компании предлагают верхние фартуки на желоба, которые предотвращают попадание хвои, листвы и другого мусора в систему водостока.
Существуют также фильтры, которые требуют профилактики, но помогают избежать засора водосточных труб. Все эти усовершенствования направлены на повышение потребительских свойств и улучшение качества всей системы.
Типичное устройство кровельного водоотвода
Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.
Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет
Состав системы компонуется в зависимости от конфигурации системы водоотвода.
Желоб и соединительные элементы для него
Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.
Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.
При монтаже поворота руководствуются правилами:
- стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
- дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.
Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.
Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным
Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.
Возможные варианты кронштейнов-крюков:
- Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
- Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
- Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.
Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.
Элементы отводящего трубопровода
Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.
Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы
Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.
Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.
Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид
Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.
Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.
Классификация
Водосточные системы для крыши классифицируются по двум признакам:
- По расположению — наружные и внутренние;
- По материалу изготовления — стальные, медные, оцинкованные, пластиковые.
Расположение

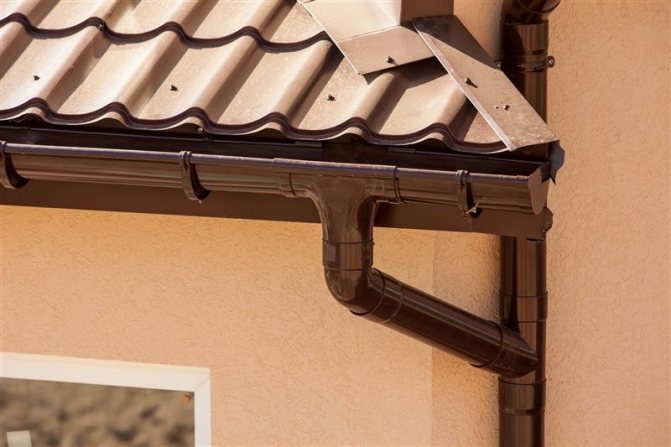

На фото — наружная система водоотведения.
Наружные водосточные системы монтируются на скатные крыши и устроены следующим образом:
- вода собирается вдоль всего карниза ската в водосборный желоб;
- отводится в вертикальную трубу, которая транспортирует ее в дренаж или накопительную емкость.
Хорошо виден кровельный уклон, направляющий потоки дождевой воды к сливной трубе.
На плоских эксплуатируемых кровлях с парапетом чаще используются внутренние водостоки, т.н. скрытая система:
- Кровля имеет небольшой уклон, обеспечивающий сток воды в сливную решетку;
- Вертикальная труба проходит непосредственно через здание и выводится в нижней части фасада за пределы отмостки. В частных домах водосток, как правило, проходит через хозяйственные помещения, а в многоквартирных домах — через подъезды.

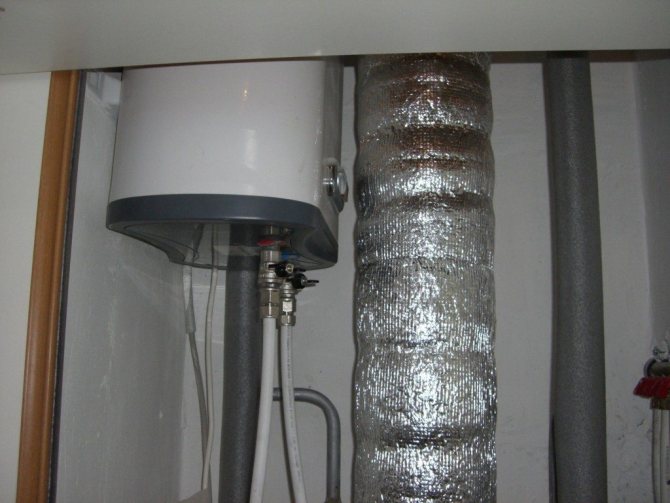

Пример снижения шума в ливневке с помощью шумоизоляционных материалов.
В некоторых случаях на плоских кровлях применяется комбинированное решение: проложенная по чердаку труба отводит воду из воронки в центре крыши в наружный водосток.
Наружный и внутренний водостоки на плоской кровле многоквартирного дома.
Материал
Для отвода воды с кровли используются:
| Иллюстрация | Описание |
| Пластиковые водостоки. Они наиболее популярны в частном домостроении. Среди используемых пластмасс преобладает поливинилхлорид; несколько реже можно встретить полипропиленовые трубы и фасонину. |
| Трубы из оцинкованной жести. Они востребованы в многоквартирных домах благодаря своим антивандальным свойствам: повредить жестяную трубу заметно сложнее, чем пластиковую. |
| Стальные трубы (черные или оцинкованные). Металлические водосточные системы типичны для внутренних водостоков многоквартирных домов. |
| Стальные трубы с полимерным покрытием. Водосточные системы для кровли данного типа активно продвигаются импортирующими их компаниями как максимально долговечное решение; на практике оно служит те же 30-50 лет, что и куда более дешевый пластик. |
| Медные трубы с полимерным покрытием или без него. Медные водостоки применяются весьма редко ввиду своей дороговизны. |
| Материал | Круглая труба диаметром 100 мм, рубли на погонный метр | Желоб размером 100 мм, рубли на погонный метр |
| Пластик | От 110 | От 90 |
| Оцинкованная жесть | От 150 | От 140 |
| Сталь с полимерным покрытием | От 300 | От 270 |
| Медь | От 1800 | От 1700 |
| Оцинкованная стальная труба (стенка 4 мм) | От 750 | — |
Водостоки из стали с полимерным покрытием не имеют значительных преимуществ.
Монтаж водостока своими руками из канализационных труб
Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.
Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.
Труба разрезается пополам
Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.
Соединение половинок трубы
Для крепления используются саморезы
Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.
Формируется сливная воронка
Распил элементов
Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.
Кронштейн прикручивается к желобу
Шаг 5. Монтаж желоба производится вдоль ската кровли.
Желоб монтируется вдоль ската кровли
Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.
Сборка сточной трубы
Крепление сточной трубы
Проверка водосточной системы на предмет работоспособности
Видео – Создание водостока из труб
Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.
Достоинства конструкции
Самотечная и сифонно-вакуумная системы отличаются пропускной способностью. В сравнении самотечная система уступает более сложному аналогу и требует на равных кровельных площадях установки большего числа стояков, увеличивая затраты на закупку материалов. При этом для двух видов системы характерны единые достоинства. Так, преимуществом внутреннего водоотведения по сравнению с внешним аналогом являются:
- сохранение идеального внешнего вида фасадов здания;
- эффективное функционирование системы вне зависимости от погодных условий, в том числе в зимний период;
- высокая пропускная способность системы;
- отведение стоков непосредственно в канализацию, что исключает размыв грунта у фундамента строения, и разрушение тротуарных покрытий.
Благодаря многочисленным достоинствам, внутреннюю систему водоотвода широко используют не только в многоквартирном, но и частном строительстве.
Водосток плоской кровли: специфика сооружения внутренней и наружного варианта
Водосток можно соорудить снаружи и внутри здания. У каждого из этих способов есть свои особенности. Например, внутренняя конструкция не влияет на внешний вид здания, а внешняя – проще в монтаже и ремонте.
Внутренний водосток
Чтобы правильно проложить систему внутреннего водостока, проектировать ее надо заранее. Путь трубопровода должен быть максимально коротким, а место соединения с ливневой канализацией – удобным и надежным.
Стояки можно расположить вблизи жилых комнат. В таком случае, не придется устанавливать обогрев на тот участок трубы, который проходит через комнаты. Проводку делают через штробы, короба или шахты. Нужно будет утеплить водосток, проходящий через чердак.
Если здание не отапливается, придется решать проблему с подогревом труб, чтобы избежать промерзания воды, которая будет в них течь. Обычно это делается с помощью греющего кабеля. Необходимо обеспечить стояк прочищающей ревизией на высоте одного метра от земли.
При планировании системы следует избегать лишних изгибов Источник authentics.pw
Расположенные внутри здания трубы не подвергаются таким резким перепадам температуры, как системы, построенные снаружи. Также внешний вид здания не перегружается дополнительными излишествами в виде водоотводящей системы наружного типа. Это придает дому аккуратность и упрощает декорирование экстерьера. Однако прочищать внутреннюю систему намного сложнее.
От воронок на стояки вода уходит через специальные отводные трубы. Отводные линии прокладывают под землей или выстраивают подвесную сеть прямо в доме. Чтобы вода проходила через горизонтально проложенные трубы в подвесной сети, их устанавливают с наклоном в 5 миллиметров на каждый погонный метр. Если нельзя установить подвесную систему, можно проложить отводные линии под землей и подключить их к ливневой канализации. Это стоит дороже, а проводить впоследствии ремонт будет менее удобно.
Расположение водоприемных воронок внутреннего водостока необходимо продумать еще при проектировании строения, чтобы учесть водоотводящие трубы в конструкции здания Источник pinterest.com
Внешний водоотвод
Внешний водосток подходит для южных регионов, где выпадает мало осадков – не более 300 миллиметров в год. Открытую систему водоотвода проще прочистить и починить, если она пострадала от непогоды.
Сооружение внешнего водостока имеет много специфических особенностей. Для того, чтобы избежать повреждения и коррозии внешних стен строения с плоской кровлей, нужно возвести заградительные бортики. Покрытия этих бортиков должны быть металлическими или бетонными.
В бортиках делают специальные отверстия, чтобы вывести наружу водоотводящие желоба. На стыки покрытия бортиков необходимо наложить оцинкованный фартук. Так вода не будет проникать в щели между стыками.
Водоотводящие желоба выходят за пределы дома и крыши. В противовес этому, для внутреннего водоотока воронки ставят на самой крыше, на расстоянии от краев.
