Утепление колодца – технология теплоизоляции водопроводного колодца на зиму

Почему промерзание колодцев опасно?

Ошибочно считать, что утепление колодцев нужно только в том случае, когда им пользуются круглогодично. Многие дачники и сезонные жители загородных домов искренне не понимают, зачем утеплять колодец, которым зимой всё равно никто не пользуется. А между тем, такие также нуждаются в эффективной теплоизоляции!

В противном случае могут возникнут самые разные проблемы, делающие эксплуатацию колодца затруднительной или вовсе невозможной:

• образование ледяной пробки в водопроводной системе;
• смещение колец, возникающее вследствие расширения замёрзшей воды во вмещающих грунтах;
• срыв ледяной пробки и повреждение насосного оборудования;
• расхождение стыков ж/б колец при попадании воды между швами.

Незащищенные от низких температур колодцы гораздо чаще требуют проведения ремонтных работ. А по финансовым затратам ремонтные мероприятия часто бывают более значительными, чем проведение одноразовых работ по утеплению.

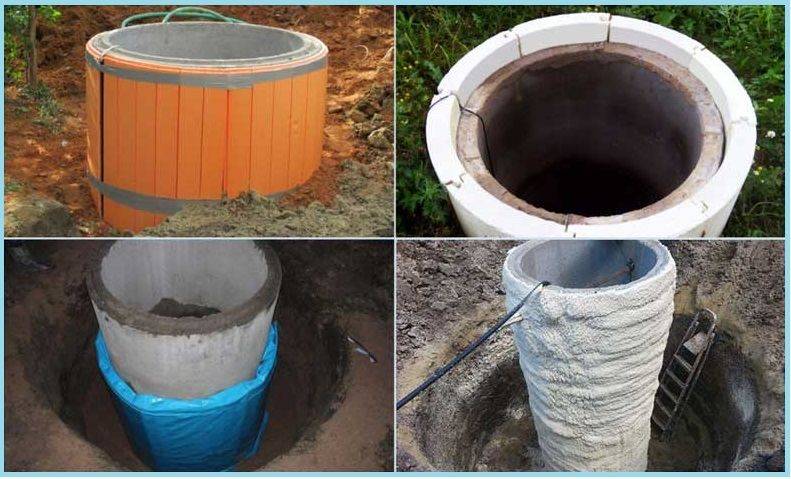

Галерея изображений

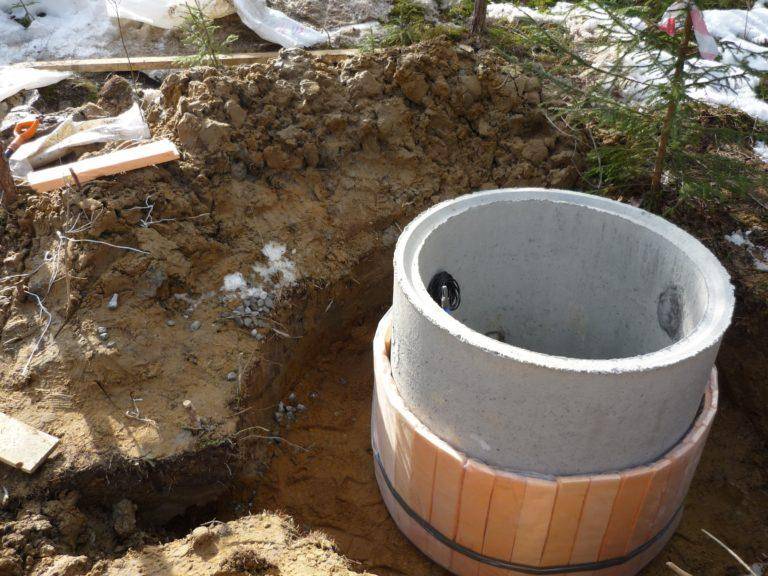

Утеплитель #1 – пенопласт

Пенопласт является синтетической полимерной теплоизоляцией, применяемой для утепления ж/б колодцев, как строящихся, так и уже действующих.

К преимуществам пенопласта относят:

• высокие показатели теплопроводности;
• низкую степень водопоглощения;
• сопротивляемость деформации;
• простоту применения;
• низкую стоимость в сравнении с другими утеплителями.

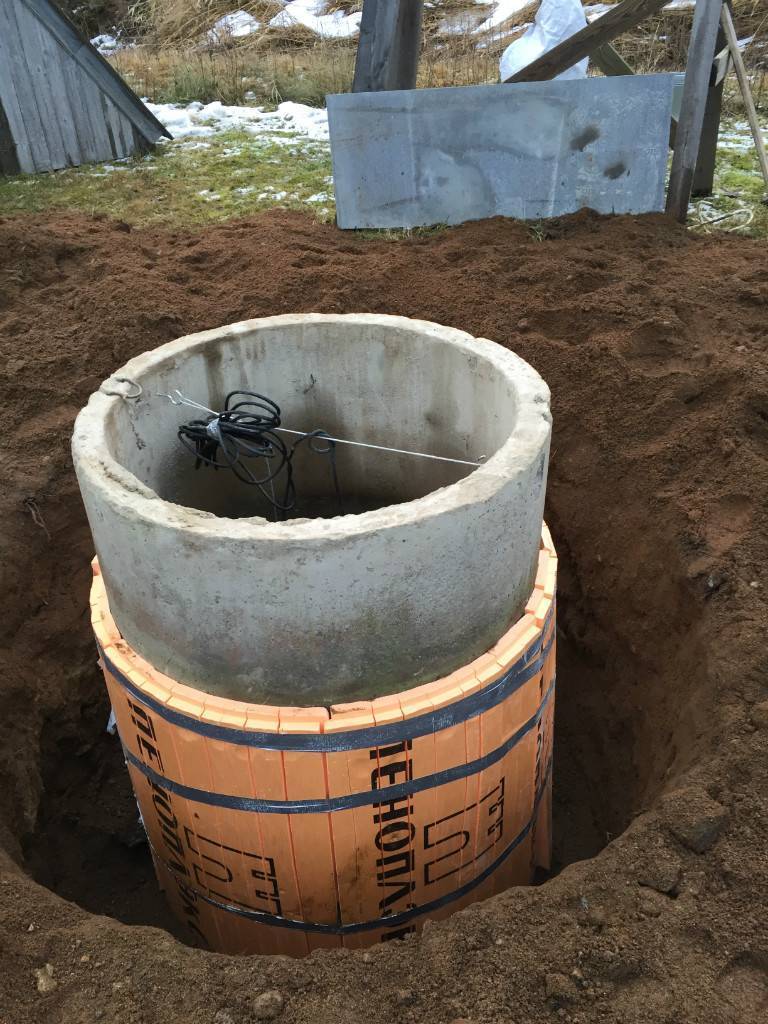

Одним из главных преимуществ пенопласта является то, что он выпускается в виде готовых для устройства системы утепления круглых и полукруглых элементов, диаметр которых точно соответствует размерам железобетонных колодезных колец.

Это значительно упрощает процесс утепления, который производится по следующей технологии:

1. Подготовка стенок колодца к креплению утеплителя. Подготовка заключается в очищении поверхности от мусора, грунта и других загрязнений.
2. Монтаж теплоизоляции (колец, полуколец или отдельных плит утеплителя) при помощи нанесённого на них клея для фасадных работ.
3. Усиление крепления пенопластовых колец специальными дюбель-гвоздями для бетона. Выполняется при необходимости.
4. Устройство пароизоляционного слоя. Здесь подойдёт любой пароизоляционный материал.
5. Заполнение траншеи вокруг колодца грунтом, его уплотнение и трамбовка.

Как видите, в технологии утеплительных работ при помощи пенопласта нет ничего сложного. Однако стоит отметить, что кроме достоинств описанная теплоизоляция имеет и некоторые недостатки.

Кирпичные дома возводят уже несколько сотен лет, причем многие делают это своими руками. Именно кирпич является самым распространенным строительным материалом и в настоящее время. Выпускается как полнотелый, так и пустотелый типы кирпича.

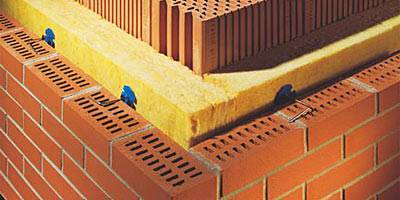

Фото – кирпичная кладка

Раньше практически все дома имели толщину стен порядка 1м, что было связано с отсутствием в те времена утеплителя. Как раз с кирпичной кладки с утеплителем началось массовое возведение теплых зданий и сооружений.

Утеплитель между стенами

Трудность тепловой изоляции как изнутри, так и снаружи заключается в появлении конденсата. Вода негативно воздействует не только на теплозащиту, но и на всю конструкцию постройки.

Толщина применяемого слоя утеплителя зависит от ряда факторов, таких как:

• местонахождение постройки;
• материал стен;
• толщина стен;
• тип применяемого утеплителя.

Современное строительство регламентируется положениями СНиП 23-02-2003, в которых точно указано необходимое количество утеплителя.

Почему промерзание колодцев опасно

Опасность

Далеко не все уверены в том, нужно ли утеплять скважину. Есть мнение, что промерзание несет только функциональные неудобства по невозможности добычи воды в холодное время года. И если скважиной не пользуются круглый год, то утеплением можно пренебречь. Однако это мнение ошибочно, так как промерзание несет целый ряд неприятных последствий, способных повлиять на всю водопроводную сеть:

• в системе образуются ледяные пробки, которые способны нарушить функциональность водопровода;
• под воздействием расширяющегося слоя льда произойдет смещение железобетонных колец, которое приведет к нарушению герметичности, загрязнению и многим другим неприятным последствиям;
• повреждение насоса вследствие попадания внутрь кусков льда или просто холостой работы.

Даже неиспользуемый колодец способен получить значительный урон от промерзания, который потом выразится в загрязненной воде, протечках и т. д. И затраты на ремонт окажутся значительно выше возможных затрат на утепление. Поэтому лучше озаботиться вопросом, как сделать в колодце тепло, заранее.

Это же касается внешнего водопровода, который выходит в дом. Находясь на улице, он также может промерзнуть и привести ко всем перечисленным последствиям.

Крышка для колодца и деревянный домик

Для обеспечения наилучшей защиты колодца от промерзания, кроме утепления колодезной шахты также необходимо провести работы по наружному утеплению. Они заключаются в устройстве и утеплении крышки колодца и/или возведении деревянного домика над колодцем.

Крышка для колодца должна устанавливаться с учётом максимального уровня воды. Движение крышки обеспечивается при помощи троса или верёвки. Лучший материал для изготовления крышки — дерево. Также отличным вариантом будет трёхслойная крышка из двух слоёв толстой фанеры с утеплителем между ними.

Галерея изображений Фото из Домик над утепленным колодцем защитит от проникновения загрязнений и снизит вероятность обледенения верхней части сооружения

Если нет пока средств на домик, бюджетным вариантом обустройства оголовка станет теплоизолированная крышка

Состоящая из двух симметричных, плотно прилегающих частей крышка герметично перекроет колодец, при необходимости откроет его частично

Колодезная крышка оснащена легким и прочным плитным утеплителем, отличающимся минимальным весом, но высокими теплоизоляционными качествами

Обустройство оголовка колодца домиком

Крышка для утепленного колодца

Как использовать утепленную крышку

Удобная в эксплуатации конструкция

В качестве утеплителя целесообразно применять пенополистерол или пенопласт.

Если вы решили использовать колодезную крышку из железобетона, то её также необходимо утеплить, прикрепив слой пенопласта или другого утеплителя. Крепление осуществляется с применением клея для наружных работ и дюбель-гвоздей для бетона.

Чтобы деревянная крышка служила долго и не разбухала от воды, рекомендуется обработать её водостойким составом для дерева

Установка домика над колодцем более затратный способ, однако, он имеет свои преимущества:

• надёжное укрытие шахты колодца от попадания мусора, осадков;
• возможность пользоваться колодцем в любую погоду (дождь, сильный ветер);
• эстетичный внешний вид, деревянный домик воспринимается как элемент ландшафтного дизайна.

Сделать такой деревянный домик можно самостоятельно или купить уже готовый вариант. В любом случае стоит знать, что домик не устанавливается просто на поверхность земли. Ему требуется фундамент, который выполняется следующим образом: участок вокруг колодца выравнивается и делается отмостка, на которую засыпается слой мелкой щебёнки или укладывается плитка.

После этого монтируется деревянный домик, а пространство между ним и железобетонным кольцом заполняется утеплителем. В данном случае в качестве утеплителя можно использовать керамзит — недорогой сыпучий материал.

Нужно ли утеплять скважину от холодов

Утепление скважины на зиму производят по следующим причинам:

• Если скважина на песок или артезианская имеют верхнюю обсадную трубу, находящуюся в кессонной яме, то при прохождении воды по трубам от оголовка в дом на открытом участке кессона она может замерзнуть и при расширении повредить водопровод.
• При высоком уровне воды в скважине ее нахождение недалеко от поверхности может вызвать замерзание и соответствующее повреждение обсадных труб – в этом случае использовать скважину станет невозможно.
• В любом погружном электронасосе имеется обратный клапан в районе выходного патрубка, он встраивается в саму модель насоса или устанавливается отдельно навинчиванием на верхний штуцер. Таким образом, он препятствует оттоку воды в скважину и она всегда находится в напорной трубе. Аналогичная ситуация наблюдается и с поверхностными электронасосами, где обратный клапан устанавливают на конец подающего шланга. При сильных морозах вода может замерзнуть на всасывающем участке ПНД трубы и ее подача в помещение дома с насосным оборудованием из-за ледяной пробки прекратится.

Рис. 2 Схема конструкции кессона и утепления скважины

• Во многих кессонных ямах устанавливают поверхностные насосы и оборудование – если насос неглубоко под землей вместе с автоматическим оборудованием, они также нуждаются в защите от холода из-за постоянного нахождения в них воды при отключенном состоянии.
• Необходимость утепления возникает и при длительном отсутствии хозяев и если при эксплуатации скважина подвергается кратковременному консервированию – замерзшая в обсадных и напорных трубах вода сделает невозможной ее дальнейшую подачу.
• Некоторые виды скважин не имеют кессонного приямка – сооружение обсадной верхней трубы расположено на уровне или чуть выше поверхности грунта. В этом случае необходимо подумать о том, что скважина нуждается в утеплении своего устья для обеспечения бесперебойного водоснабжения.

Рис. 3 Подключение электронасоса через скважинный адаптер

Необходимость теплоизоляции

Это – отнюдь не главная проблема. Главное, чтобы не замерзла вода!

Там, где колодцем планируют пользоваться в течение всего года, конструкцию обычно утепляют еще на этапе возведения. А вот дачные колодцы иногда делают неутепленными. Результат не заставляет себя долго ждать – уже в первую достаточно холодную зиму начинаются серьезные проблемы.

Защищать колодец от промерзания нужно по целому ряду причин:

1. Первая, и самая очевидная – замерзание воды и превращение ее в лед. Этот процесс происходит достаточно медленно, потому лед обычно образуется, когда температура на улице достигает -15 …-250С. Впрочем, и до этого момента пользоваться источником будет неудобно, поскольку придется каждый раз пробивать ведром тонкую ледяную корку.

Слой льда блокирует доступ к воде и приводит к разрушению конструкции

1. Ледяная пробка, которая образуется на поверхности воды, может привести к повреждению стенок колодца. Связано это с тем, что при образовании льда объем его увеличивается, и края пробки начинают давить на окружающие поверхности. Если давление придется на стык железобетонных колец, то есть вероятность что они разойдутся, а если на сплошной участок – то могут появиться трещины.

Маленькое начало большой беды

1. Для деревянных срубов характерна та же проблема. Разница заключается в том, что в случае с деревянной конструкцией практически в 100% случаев слой льда вклинивается между венцами и раздвигает их. В результате в стенке сруба образуются щели, через которые затем в воду попадет большое количество грунта.

Стыки бетонных колей приходится чаще ремонтировать

1. Образование льда также вредит колодезному оборудованию: насосы могут полностью выйти из строя, шланги – растрескаться и утратить герметичность. Именно поэтому оставлять любую технику в неутепленном колодце на зиму не стоит.
2. Это же будет справедливым и для кессона с установленным наружным насосным оборудованием, и для канализационного колодца. Любые сооружения с насосной или водомерной техникой должны быть оборудованы теплоизоляцией, иначе ресурс техники будет сокращаться очень сильно.

Кессон, утепленный внутри пенопластом, можно использовать и зимой

1. Еще один минус – сами ледяные пробки. Во время оттепели они частично оттаивают и под собственным весом падают в воду. Результатом может быть повреждение насоса или даже обрыв тросов.

В любом случае, промерзание может привести к серьезным проблемам. При этом, чем выше уровень воды в источнике, тем заметнее будет отрицательное влияние низких температур. Вот почему неглубокие колодцы нужно утеплять более тщательно.

Зачем нужна теплоизоляция

Вот что бывает с открытыми колодцами

1. Вода в глубине колодца начинает замерзать гораздо позже, чем температура воздуха опускается ниже нуля. Как правило, первые признаки образования ледяной пробки появляются при температуре -15… -200С. При этом, чем выше уровень воды в колодце, тем быстрее она замерзнет.

1. Самая очевидная проблема, вызванная образованием ледяной пробки – невозможность набрать воду. Даже слой льда в два-три сантиметра может стать проблемой, поскольку пробить его ведром уже не получится.
2. Еще одна неприятная особенность льда — его увеличение в объеме. При расширении ледяная пробка давит на стенки колодца, и если она попадает на стык бетонных колец, то они расходятся в стороны, а если на цельный участок – то не исключено и образование трещин.

Ледяная пробка не только блокирует доступ к воде, но и способствует разрушению стенок

1. Образование льда вредит и оборудованию: замерзание может вывести из строя насос или спровоцировать растрескивание шлангов. Именно по этой причине обязательно выполняют утепление водомеров в колодцах и кессонах – воздействие низких температур на достаточно деликатные механизмы счетчиков практически гарантированно приведет к понижению их точности.
2. Наконец, пластина льда толщиной от 10 см и более во время оттепели может упасть в воду, повредив находящееся там оборудование. Мне известен также случай, когда ледяная глыба, образовавшаяся после двух недель морозов под -250С своим весом оборвала достаточно прочный трос, на котором удерживался насос.

Насосное и измерительное оборудование тоже нужно утеплять

В общем, аргументов в пользу качественной теплоизоляции колодца, тем более бетонного, вполне хватает. Так что мне кажется, что стоит потратить некоторое время и сравнительно небольшие средства, чтобы избежать серьезных проблем в будущем!

утепление отводящей трубы, которую желательно монтировать ниже уровня промерзания грунта, а место установки загерметизировать. Но, если такое требование не выполнено, тогда нужно позаботиться об утеплении. Полимерная оболочка-вставка для колодцаТеплоизоляцию можно выполнить с помощью надежно защищенной минеральной ваты, скорлупы ППУ или специальной, жесткой пластиковой оболочкой (на фото). Укладка труб из колодца в пенопластДопустимо применение жесткого утеплителя. Тогда труба помещается в него, как в сэндвич.

утепление места входа трубы в дом. Входящий узел редко делают ниже уровня промерзания, поэтому место захода трубы в дом также следует утеплить. Для этого используется любой теплоизоляционный материал, правильным образом смонтированный;

утепление трубы водопровода. Теплоизоляция водопроводной трубы выполняется независимо от уровня установки. Целесообразно использовать скорлупу ППУ подходящего диаметра или уложить вдоль трубы нагревательный кабель.

Раз уж речь идет о колодцах, нельзя обойти вниманием и его разновидности:

утепление скважины по всей длине не выполняется, т.к. вода в ней расположена достаточно низко. Если забор воды не планируется, скважина консервируется на зиму, путем сливания воды из труб. Если скважиной пользуются круглогодично – нужно утеплять кессон, в котором расположена насосная установка. Аналогично утепляется и абиссинский колодец;

утепление канализационного колодца – обязательный процесс, который производится еще в момент установки кессона. Обычно в качестве утеплителя выступает напыляемый пенополистирол;

утепление дренажного колодца нет необходимости делать. Но, только в том случае, если работы по его монтажу выполнены правильно: обеспечен угол стока воды, правильно выбран диаметр труб, грамотно выполнена их укладка ниже уровня промерзания грунта. В противном случае, утепление выполняется аналогично утеплению колодца.

Как предотвратить смещение колодезных колец в дальнейшем

Со смещением нижних колец придётся смириться – откапывать ствол на такую глубину является чрезвычайно трудоёмкой и дорогостоящей задачей. Поскольку чаще всего сдвиг происходит из-за слабой почвы или плывуна, нет никакой гарантии, что после ремонта неприятность не повторится. Что касается верхних 2-3 колец, то их как раз следует вернуть на место в обязательном порядке – это позволит сделать качественную гидроизоляцию и тем самым избежать затопления шахты верховодкой.

Использование колодезных колец с фальцевыми замками позволяет предотвратить их смещение по горизонтали

Самое простое, что можно сделать для предотвращения горизонтального сдвига колодезных колец – это заменить их полыми железобетонными модулями с замковыми соединениями. Для тех, кого смущают дополнительные расходы, можно порекомендовать соединение соседних колец при помощи прочных металлических скоб или толстых стальных пластин. Для этого на расстоянии не менее 25 см от стыка сверлятся отверстия, в которые снаружи вбивается скоба. Торчащие внутрь края загибают и тщательно герметизируют. Если же используются пластины, то их устанавливают с двух сторон и фиксируют болтами диаметром не менее 12-14 мм.

Бетонные кольца можно соединить между собой металлическими скобами и прямыми или изогнутыми пластинами из толстой стальной полосы

На пучинистых грунтах трещины в стыках появляются из-за того, что почва старается вытолкнуть верхние кольца наверх, приподнимая их над другими звеньями колодезной шахты. В этом случае ствол разбирают на глубину ниже расчетной точки промерзания и цилиндрические модули меняют на конусные.

Заводские или отлитые своими руками конусные кольца останутся на своём месте даже на самой пучинистой почве

Сборные конусные кольца найти практически невозможно, поэтому их придётся отливать своими руками. Наклон последних должен быть направлен внутрь конструкции и составлять от 10 до 15 градусов. Благодаря этому выталкивающие усилия меняют своё направление на обратное, прижимая верхний бетонный модуль к колодезному стволу.

Материалы и технология производства работ

Желательно провести теплоизоляционные мероприятия еще на стадии возведения сооружения. В этой ситуации можно сразу получить круглогодичный источник воды, который длительное время не потребует ремонта.

Утепление колодца пенополистиролом своими руками во время возведения обойдется дешевле. Если конструкция уже введена в эксплуатацию, то придется проводить трудозатратные земляные работы – копать траншею вокруг колец и закреплять изолятор. Такой процесс как утеплить колодец из бетонных колец на зиму, требует грамотного подхода и применения качественного материала.

Пенопласт

Это синтетический полимер, применяемый при утеплении любых конструкций. У пенопласта масса преимуществ:

• отличная теплопроводность;
• низкое водопоглащение;
• простота в применении;
• минимальная деформация;
• невысокая стоимость.

Основное преимущество данного вида изоляции – он выпускается в виде полукруглых элементов, которые точно подходят для утепления железобетонных колец. Благодаря этому материалу утеплить колодец можно по несложной технологии:

1. Подготовить поверхность – очистить от грязи и мусора.
2. Монтаж полуколец из пенопласта на фасадный клей.
3. Усиление конструкции на специальные дюбельгвозди.
4. Обустройство пароизоляции.
5. Заполнение грунтом траншеи вокруг колодца.
6. Утрамбовка почвы.

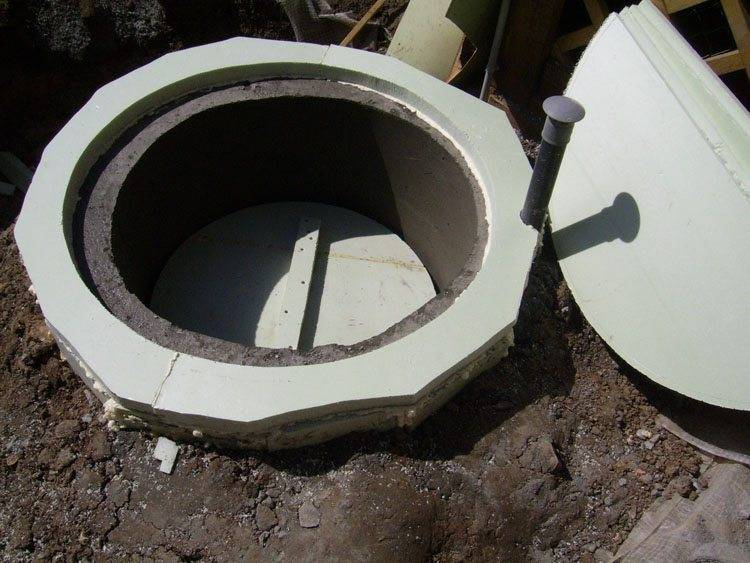

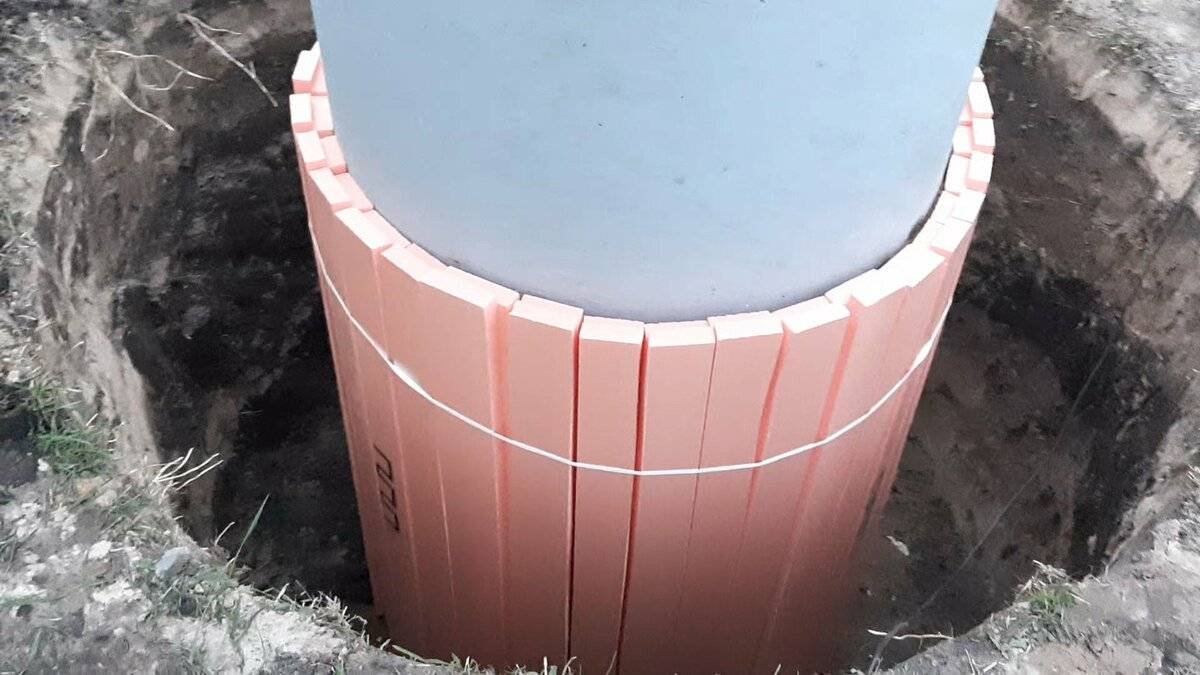

Экструдированный пенополистерол

На вопрос, надо ли утеплять колодец на зиму – ответ однозначный, да. Пенополистирол – это усовершенствованный пенопласт, который имеет следующие отличия:

• повышенная теплопроводность;
• устойчивость к перепадам температур;
• неподверженность к воздействию агрессивной среды.

Материал выдерживает повышенную механическую нагрузку, поэтому его широко применяют при прокладке подземных коммуникационных систем. Для утепления колодезных колец можно применять материал отечественного или зарубежного производства, но стоит понимать, что иностранный материал намного дороже, чем российские аналоги.

Для теплоизоляции применяют плиты минимального сечения, так как они плотно прилегают к круглой конструкции. Чтобы изоляция была максимальной, стыки между элементами заполняют монтажной пеной. Чтобы грунтовые воды не повредили изоляционный слой его дополнительно защищают рулонным гидроизолятором.

Основные преимущества материала:

• устойчивость к деформации;
• на нем не появляется плесень и коррозия;
• долговечность – теплоизоляционный слой будет служить более 25 лет.

Если утеплитель применяется на наружной части колодца, то необходимо произвести дополнительную фиксацию специальными скобами.

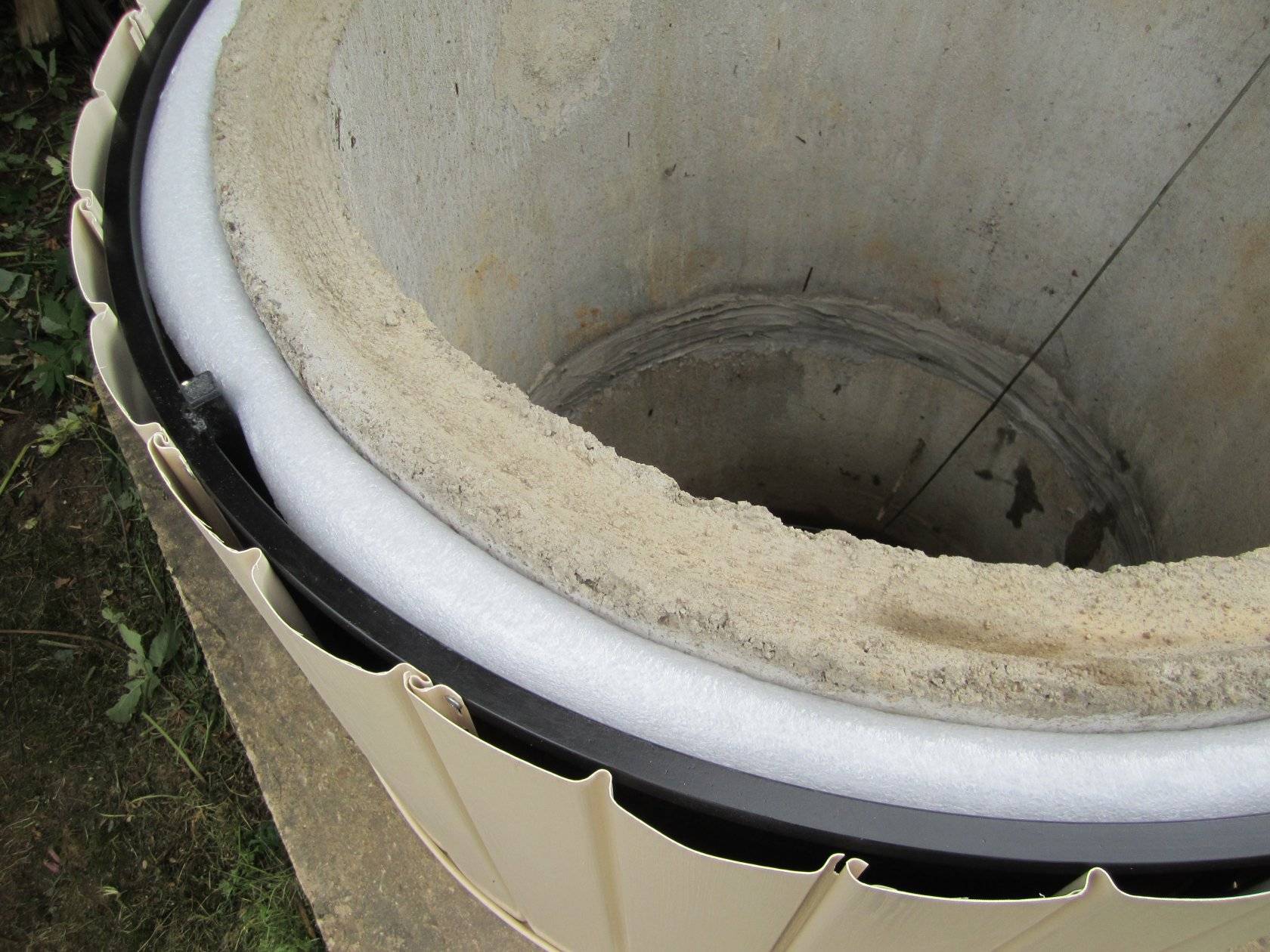

Ячеистые полимерные материалы

Это теплоизоляционные материалы на основе полимеров, которые часто используют в строительстве. Ячеистый утеплитель обладает массой преимуществ:

• пластичность;
• устойчивость к влажной среде;
• высокие теплоизоляционные характеристики.

Это материал очень удобно применять при утеплении железобетонных колец. Самым распространенным видом является изолон, выпускаемый в виде рулонов с самоклеящимся слоем, благодаря которому можно не применять дополнительные составы для крепления к железобетонным стенкам.

Алгоритм утепления ячеистым изолятором заключается в следующих действиях:

1. Подготовка наружных стен.
2. Нанесение грунтовки глубокого проникновения – она поможет повысить адгезию материала с поверхностью.
3. Если материал не самоклеящийся, то нанесение состава для наружных работ.
4. Изоляция стыков металлизированным скотчем.
5. Засыпка рва и уплотнение грунта.

Пенополиуретан

Этот вид теплоизолятора обладает уникальными свойствами:

• устойчивость к агрессивной среде и влаге;
• высокие теплоизоляционные свойства;
• на нем не образуется плесень и грибок;
• не подвержен нападкам насекомых и грызунов;
• длительный срок эксплуатации – 50 лет.

Производители предлагают покупателям два вида данного материала – в баллонах, готовый к употреблению, в сухом виде, который предварительно придется развести.

Для нанесения данного теплоизолятора применяют специальную технику, которая помогает нанести пену ровным слоем.

Инструкция по применению следующая:

1. Подготовить поверхность и нанести на нее грунт глубокого проникновения.
2. Подготовить состав строго по инструкции.
3. Подготовка инструмента и нанесение материала на бетонную поверхность.
4. Наружную часть стенок колодца окрашивают специальной краской для наружного применения.

Основное преимущество данного вида теплоизолятора состоит в том, что слой получается равномерный без шовных соединений.

Из недостатков можно отметить высокую стоимость и применение специального оборудования, поэтому обустроить теплоизоляционный слой без помощи специалистов не получится, а их работу также придется оплатить.

Декоративный деревянный домик

Такой способ внешнего утепления подойдет для не особо холодной местности. Установка деревянного домика послужит отличным декором для усадьбы, поможет скрасить скучный бетонный колодец.

На верхнем бетонном кольце установите водонепроницаемую пленку. Затем закрепите проволокой заранее подготовленные куски пенопласта. Проволоку рекомендуют использовать алюминиевую из-за ее мягкости, также она не ржавеет. После всех действий, постройте шестигранный сруб. Использовать можно любую древесину, которая приходится вам по вкусу. Но учтите тот факт, что он должен совпадать по высоте с самой бетонной конструкцией

Важно, чтоб деревянный домик совпадал с формами колодца и плотно прилегал к каждому кольцу. Для красоты можно разрисовать деревянный каркас

Материалы для изготовления крышки

Для изготовления крышки можно использовать самый различный строительный материал, который наиболее подходит в каждом конкретном случае:

• Дерево.
• Металл.
• Пластик.
• Фанеру.
• ЛДСП.

Наиболее распространённый в недавнем прошлом вариант – крышка из дерева. Данный материал экологичен, доступен и прост в обработке. Также деревянная конструкция над колодцем смотрится весьма колоритно и оригинально, особенно, если домовладелец приложить фантазию при украшении сруба. Также вырезать распашную крышку можно из листового металла, полимерных листов – оргалита, текстолита, установленных на деревянном или стальном каркасе.

Если колодезная шахта выполнена из обсадных бетонных колец, то можно особо не утруждаться, и накрыть её стандартной бетонной крышкой с люком. Конечно, смотреться такое сооружение будет не очень эстетично. Но, если колодец расположен в глубине садово-огородного участка и не бросается в глаза гостям и домочадцам, такой вариант вполне приемлем. Главное достоинство в данном случае – простота устройства и долговечность эксплуатации.
