Гидроизоляция конструкции крыши
Перед тем как мансардную крышу утеплить, применяется гидрозащитный материал. Гидроизоляция позволяет обеспечить охрану термоизоляции и несущих элементов конструкции мансардной крыши от проникания осадков, то есть дождя со снегом, конденсата, образующегося внутри кровельного покрытия в результате присутствия щелей в кровле. Вместе с тем используют безопасное удаление лишней воды из-под кровельного материала.

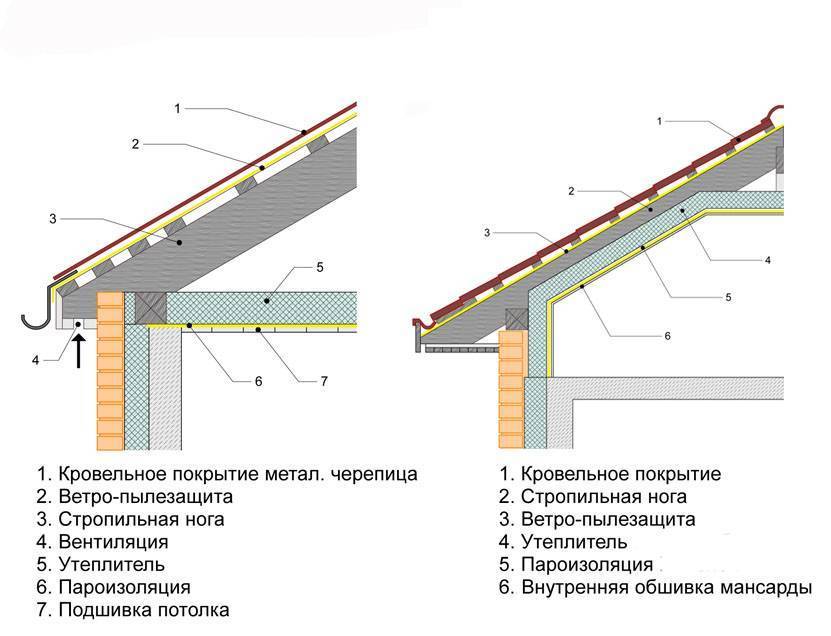

Схема утепления мансардной крыши.
Существует два типа водоизоляционных подкровельных материалов:
- Водоизоляционные пленки перфорированные, подобранные так, чтобы происходило вытекание воды из конструкции, что не должно препятствовать скоплению капельной воды снаружи (сверху).
- Диффузионные мембраны с наличием «дышащих» микроотверстий, которые пропускают воду в одну сторону и препятствуют ее стеканию в теплоизолятор.
В случае с водоизоляционными пленками понадобится монтаж двух воздушных зазоров, находящихся между теплоизолятором и водоизоляционной пленкой или между пленкой и кровельным покрытием. Нижний зазор используется для стекания воды из теплоизолятора и стропил, а верхний — для стекания капельной воды, образующейся на поверхности кровельного покрытия внутри.
Применение диффузионных мембран помогает создать воздушный зазор между кровельным покрытием и мембраной, необходимый для выхода наружу конденсата и высыхания тех элементов конструкции, которые состоят из дерева. Диффузионная мембрана обеспечивает функцию защиты о ветра, охраняя теплоизолятор от возникновения эрозии и от воздействия потока воздуха.
Утепление скатной кровли изнутри
Утепление скатной кровли изнутриВыполнить утепление кровли скатного типа проще с внутренней стороны крыши, поскольку открыт доступ к стропильной части. Плюс, требования к теплоизоляционным материалам ниже.
Для начала нужно выбрать вид утеплителя, который будет сочетать оптимальные свойства – стоимость, эффективность и надежность.
Популярные современные материалы для утепления перекрытия крыши кровли
1. Мягкий утеплитель – минеральная или базальтовая вата
Утепление кровли изнутри минватойЕсли выбран такой материал для утепления кровли, то подбирается минеральная вата нужной толщины.
Это означает, что вата впитывает воду, соответственно, от этого ее качества сильно снижаются. Поэтому, вату нужно защищать от воды сверху и от пара снизу. Это обуславливает необходимость применения двух видов пленки – паробарьера и гидробарьера. Их можно заменить универсальной супердиффузионной мембраной.
Технология утепления кровли минватой
Если на стропильной системе уложен гидробарьер, то между стропилами укладываются листы минеральной ваты, который снизу закрываются паробарьером.
Если гидробарьера нет, то для начала степлером к стропильной части прибивается пленка гидробарьера
Важно крепить ее внахлест, для этого на рулоне нанесена маркировка
Затем на стропильную ногу набивается деревянный брус по толщине равный толщине утеплителя.

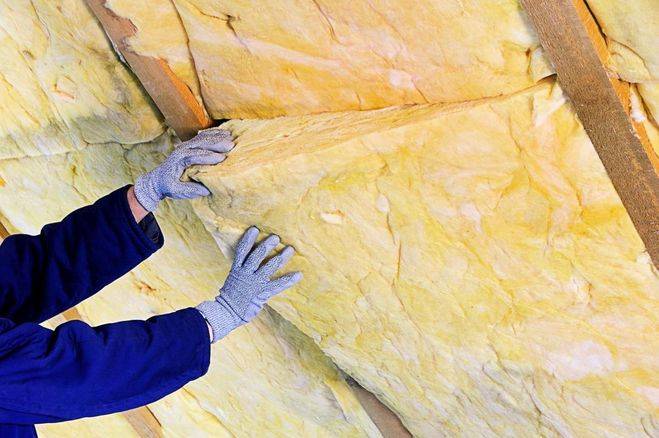

В полученные ячейки укладывается утеплитель. Минеральную вату нужно уложить плотно, но не сбивать. Ведь утепление идет, в том числе и за счет воздушной прослойки, которая получается благодаря структуре ваты. А если ее уложить плотно, то воздуха станет меньше и свойства ваты ухудшатся.
Крепить вату к дереву удобно с применением капронового шнура или тонкой деревянной рейки. Далее вата закрывается пленкой паробарьера.

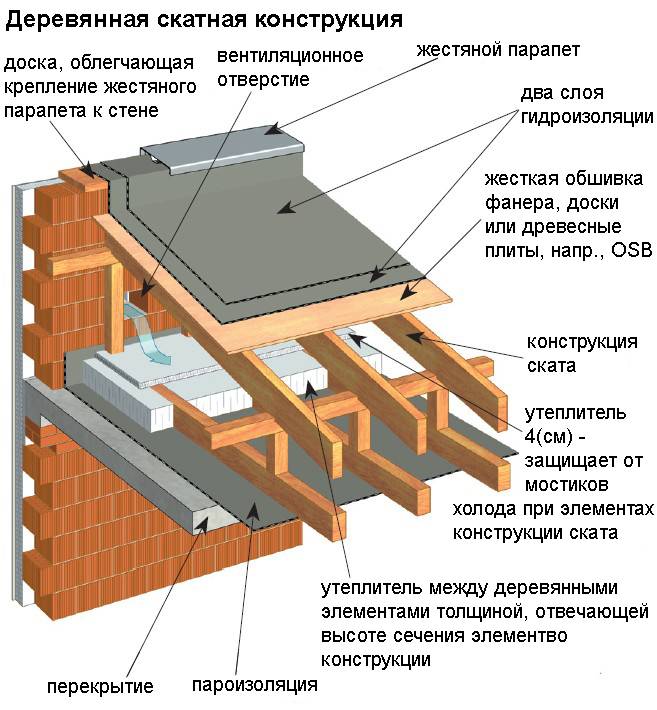

Кровельный пирог схематично показан на рисунке.
Совет: Вы можете сэкономить время и деньги, если вместо гидробарьера уложите жесткий утеплитель. А уже на него смонтируете вату, с обязательным применением пленки паробарьера. Однако, такой подход возможен только в случае хорошо смонтированной кровли. Иначе любое протекание сведет на нет всю экономию.
2. Жесткий утеплитель – пенопласт или пенополистирол
Утепление кровли изнутри пенопластомЭтот материал используется чаще, не потому, что его теплоизоляционные характеристики выше, а потому, что с ним проще работать. Ведь он легкий, дешевый, легко режется и абсолютно не впитывает воду. А значит, нет расходов на защитные пленки.
Выбирая в качестве утеплителя для кровли пенопласт или пенополистирол стоит помнить, что эти материалы пожароопасны, и при горении выделяют едкий дым.
Монтируется пенопласт посредством укладки плит в зазоры между стропильными ногами. При этом листы укладываются плотно, а щели задуваются монтажной пеной.
Совет: Если вы хотите повысить качество работ, отдайте предпочтение более тонкому и плотному пенопласту. Однако, уложите листы в два слоя в шахматном порядке.
3. Жидкий утеплитель – жидкий пеноизол
Утепление кровли изнутри пеноизоломЖидкий пеноизол – это относительно новый теплоизоляционный материал, который уже оценили профессионалы. Утепление пеноизолом при грамотном подходе, гарантирует высокий защитный эффект на много лет.
Обработка с помощью пены занимает мало времени, при этом, КПД невероятно высок. Жидкий утеплитель пеноизол с помощью специальной установки распыляется (наносится) на внутреннюю поверхность кровли.
Толщина наносимого слоя может варьироваться в нужную сторону. Пеноизол не нуждается в дополнительной защите
И что самое важное, он не горюч, не намокает и имеет малый весь
С использованием указанных материалов можно выполнить и утепление перекрытия мансарды.
Полезный совет: Выбирая утеплитель, не ставьте цену во главу угла. В данном виде работ важнее характеристики материала и качество монтажа.
Важно выбрать не только вид утеплителя, но и правильно рассчитать его толщину. Которая должна быть оптимальной
С одной стороны, достаточной, чтобы обеспечить сохранение тепла. С другой, чтобы не переплачивать лишнее.
Для этого внимательно ознакомьтесь с характеристиками и свойствами материала и учтите характеристики конструктивных элементов строения, температуру в зимний период, силу и направление ветра, количество осадков в регионе.
Чем крепить утеплитель минвату между деревянных стропил
Утеплитель минвату между стропилами можно закрепить несколькими способами Один из распространенных — это укладка плит или нарезанных полотен между стропил без крепления. В этом случае расстояние между стропил должно быть же на 2-3 сантиметра ширины утеплителя. Минвата укладывается плотно, с небольшим натяжением.
Перед укладкой минвата распаковывается и дают время, чтобы она полежала, приняла нужную форму, а затем нарезается на плиты или полотна нужного размера. С минеральной ватой обязательно работать в специальной одежде, которое плотно прилегает к телу, чтобы микрочастицы не попали на незащищенные участки кожи, и конечно на руки одеть перчатки, а на лицо — распиратор.
Первый описанный способ укладки минеральной ваты надежен, если толщина плит утеплителя не более 10 сантиметров. Часто мансардное помещение утепляют несколькими слоями минваты и плиты могут выпадать во время работы из пространства между стропилами (и на утеплитель действует сила притяжения к земле). Утеплитель требует дополнительной фиксации.
Можно утеплитель закрепить большим количеством реек. А лучше всего это сделать при помощи капроновой нити или полимерной бечевки, или мягкой стальной проволокой. Для этого, вдоль стропил набить гвоздики и затем нить или бечевку натягивать зигзагом. Можно вместо гвоздей нить, бечевку крепить сразу к стропилам скобами. Расстояние между креплениями не более 20 сантиметров. Утеплитель, закрепленный таким способом в проеме между стропилами, будет надежно зафиксирован.
Минеральная вата укладывается между стропил без дополнительного крепления.
Для того что бы не было проблем с монтажом минеральной ваты, необходимо замерить расстояние между стропил.
Минеральная вата режется с таким учётом что бы её ширина была больше шага между стропил, больше на два, а то и три см.
Снизу стропил перед монтажом минеральной ваты набивается обрешётка.
Враспор уложенная минеральная вата+обрешётка которая её удерживает и есть так называемое «крепление» минеральной ваты.
До монтажа кровельного материала сверху минеральной ваты крепится гидроизоляционная плёнка с не большим провисом и с нахлёстом.
Плёнка крепится к стропилам при помощи скоб и степлера.
Снизу обрешётки монтируется паро-изоляция которая будет защищать минеральную вату от испарений идущих с тёплого помещения.
Паро-изоляцией может быть пергамин (самый не дорогой вариант.
Пергамин так же крепится скобами к обрешётки.
Далее контр-обрешётка и монтаж финишного материала.
Если крепите минеральную вату с внутренней стороны кровли (к примеру утепляете мансарду), то и в этом случае минеральная вата плотно (враспор) укладывается между стропил,
но перед её монтажом крепим гидроизоляцию, после паро-изоляцию.
В некоторых случая используют бечёвку с помощью которой можно удержать минеральную вату между стропил.
Предварительно с учётом толщины утеплителя в боковую часть стропил забиваются гвозди.
Затем натягивается бечёвка (подойдёт и тонкая проволока и леска).
Как утеплить мягкую кровлю из гибкой черепицы
При устройстве сложных кровель (круглых, криволинейных, мансардных) самый подходящий материал – гибкая черепица. Она пластична, повторяет контур основания. При оформлении мансардных надстроек монтаж получается с минимумом отходов. Но утепление мансарды с кровлей из мягкой черепицы еще важнее, чем крыши с любой другой конфигурацией, т.к. за счет мансардных окон увеличиваются теплопотери.
Рассмотрим на примере мансарды строение кровельного пирога с утеплителем:
- верхний слой – черепица;
- подкладочный ковер;
- сплошное основание для покрытия – листы влагостойкой фанеры;
- обрешетка, доски 10 на 2,5 см или 7,5 на 2,5;
- контрбрус 5 на 5 см. Необходим для полноценной вентиляции подкровельного пространства, т.к. абсолютная герметичность битумной черепицы препятствует свободному отводу конденсата из дома;
- ветрозащитная (она же гидроизоляционная) мембрана;
- стропила с размещенным между ними утеплителем;
- если укладывать дополнительный сой утеплителя, нужно набить на стропила изнутри еще один брус 5 на 5;
- пароизоляционная пленка;
- потолочные панели.
Последовательность монтажа:
1. Плиты устанавливают между стропилами враспор вплотную друг к другу.
2. Поверх стелют гидро/ветрозащитную пленку. Соседние полосы кладут с нахлестом, стыки проклеивают монтажным скотчем. Крепление – степлером к стропилам.
3. Набивают бруски контробрешетки вдоль стропильных ног. При таком направлении монтажа воздух будет свободно перемещаться под кровлей от свеса к коньку.
4. Доски обрешетки набивают параллельно коньку. Общая толщина доски с контрбрусом – 10 сантиметров.
5. Поверх доски кладут влагостойкую фанеру либо ОСБ с разбежкой стыков. Крепление оцинкованными гвоздями или саморезами.
6. Поверх фанеры укладывают подкладочный ковер и покрытие в соответствии с инструкцией к модели.

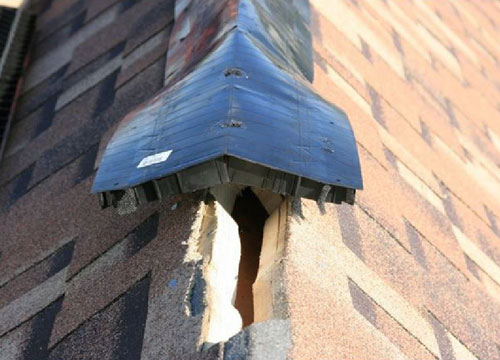

7. На конек устанавливают аэратор и закрывают его сверху коньковой черепицей.
8. Со стороны чердака подшивают к стропилам пароизоляционную пленку – с нахлестом, стыки проклеивают скотчем.
9. Зашивают потолок мансарды вагонкой, досками или другим материалом.
Обратите внимание
Для устройства скатных крыш рекомендуется выбирать базальтовый утеплитель толщиной 15 сантиметров, плотностью 30-40, чтобы слой не просел со временем.
Современная технология утепления мансардной крыши
Выше приведена технология теплоизоляции, которая считается оптимальной в нашей стране. Для общего развития будет интересно узнать, как утепляют мансардные помещения в развитых странах. Кстати, все описанные приспособления, инструменты и доборные элементы имеются у нас в продаже, просто отечественные мастера не привыкли с ними работать. За рубежом производительность труда строителей выше минимум в пять раз, два рабочих полностью утепляют крышу и отделывают стены мансарды гипсокартонными плитами за один день.
Шаг 1. Натяните по стропильным ногам и ригелям нити, расстояние между которыми должно равняться ширине листов минеральной ваты. По нитям установите специальные металлические планки, они одновременно выполняют несколько функций.
Между стропилами натягивают нить и прикручивают металлические держатели
- Удерживают минеральную вату от выпадения. Делается это специальным усиком. После установки утеплителя он отгибается в горизонтальное положение и придерживает материал.
- Служат основой для фиксации парозащитной мембраны с помощью пластиковых крепежей, причем материал не прорывается, а немного вытягивается — такая технология позволяет сохранять его целостность.
- Пластиковые защелки удерживают металлические профили для монтажа гипсокартонных плит.
Вот так за счет простых планок в несколько раз ускоряется процесс утепления крыши и отделки мансардных помещений. Кроме ускорения, существенно повышается качество работ.
Шаг 2. Вставьте в ниши минвату, для фиксации положения отогните концевики планок.
Заполняют ниши утеплителем, отгибают концы пластин для удержания ваты
Шаг 3. Закройте утеплитель пароизоляционной мембраной. Она крепится специальными пластиковыми защелками в отверстия отогнутых металлических концевиков. Все нахлесты и выводы тщательно заклеиваются специальным скотчем. Если есть шероховатые поверхности, то к ним мембрана приклеивается силиконовым герметиком.
Крепят мембрану, стыки фиксируют скотчем
Шаг 4. Проделайте выводы электрической проводки, проходки вентиляционных и дымовых труб, тщательно загерметизируйте мансардное окно. Каждое отверстие рекомендуется несколько раз по периметру проклеивать пленкой, а если это в силу конструктивных особенностей сделать невозможно, то нужно воспользоваться силиконовыми герметиками.
Окно мансарды тщательно герметизируют
Шаг 5. Наденьте на пластиковые защелки металлический профиль для фиксации гипсокартонных плит. Расстояние между защелками стандартное и точно соответствует размерам плит.
На пластиковые защелки надевают профиль для гипсокартона
Шаг 6. Положите гипсокартонную плиту на специальный подъемник, вращайте рукоятку механизма до тех пор, пока она не поднимется и ляжет на свое место к потолочным профилям. Специальным электрическим инструментом закрепите плиты заклепками. Вертикальные плиты устанавливаются вручную без подъемника.
Лист поднимают и фиксируют заклепками
При помощи такой технологии два квалифицированных строителя полностью готовят мансардное помещение средних размеров всего за один рабочий день. Если вам понравилась их работа, то покупайте инструменты и приспособления и перенимайте прогрессивный строительный опыт, а не ходите неделю по чердаку со степлером и рейками.
Утепление крыши мансарды снаружи
Сооружение теплоизоляции изнутри под стропилами
Мансардная крыша, утепление которой выполняется изнутри, когда теплоизоляция укладывается поверх стропильной конструкции, а не в пространство между соседними балками получается очень тёплой. Благодаря такому методу можно избежать мостиков холода, в роли которых выступают балки из дерева. При таком способе утеплитель будет прилегать плотно к нижней части балок, а образовавшееся пространство послужит дополнительной вентиляцией. Но нужно учитывать, что в такой ситуации полезная площадь будет уменьшена со всех сторон на 300 мм. Сам же монтажный процесс утепления мансарды изнутри обусловлен проведением следующих мероприятий:
- Изнутри на стропильную конструкцию своими руками прибивается гидроизоляционная мембрана.
- К стропильным балкам прикрепляются подвесы, если финишной отделкой будет гипсокартон.
- За подвесы заводится минеральная вата, которая предварительно нарезается по необходимым размерам с напуском в несколько см, чтобы избежать образования щелей на стыках соседних полотен.
- Поверх утеплителя с помощью строительных скоб крепится пароизоляционная плёнка.
- Поверх «пирога» набивается обрешётка для финишной отделки. Для крепления, используются длинные саморезы или гвозди, чтобы пробить утеплитель и попасть в деревянную балку.
- В завершение крепится декоративный финишный слой.
Работа по утеплению мансардной крыши своими руками – процесс достаточно простой и не требует высокого профессионализма или дорогостоящих материалов. Поэтому разобраться, как утепляют мансарду под силу каждому даже при наличии незначительных навыков в ремонтном вопросе.
Что такое пирог кровли и как правильно его сделать
Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу . Михаил, ООО “СТМ-Строй”
Наверняка каждый из нас хотя бы раз в жизни сталкивался с вопросами по устройству кровли. Я постараюсь дать в этой статье на самом деле стоящие советы по вопросам устройства крыши. Сегодня речь пойдет о таком понятии, как пирог кровли.
Что представляет собой пирог кровли
Обратите внимание
К таким неблагоприятным фактором можно отнести:
- Появление конденсата,
- Теплопотерю,
- Проникновение влаги.
Каждый слой кровельного пирога имеет свое определенное предназначение и тесно связан с каждым последующим слоем.
Типы кровельного пирога
Следует различать два вида кровельного пирога: для неутепленной и утепленной кровли. В чем же собственно отличие? Давайте разберемся.
Кровельный пирог неутепленной кровли
Основной задачей кровельного пирога при устройстве холодного чердака, является гидроизоляция от конденсата, который может появиться на обратной стороне черепицы.
Такой тип кровельного пирога должен быть устроен в следующей последовательности:
- стропила,
- гидроизоляционная пленка,
- контробрешетка,
- обрешетка,
- кровельное покрытие.
Кровельный пирог утепленной кровли
Если говорить о кровельном пироге для утепленной кровли, то в этом случае главной целью является надежная теплоизоляция.
Разрез кровли такого типа покажет наличие следующих составляющих:
Советы по устройству пирога кровли
Теперь обсудим кратко те слои пирога кровли, на которые стоит обратить особое внимание::
1. Паробарьерная изоляция
Пароизоляционный слой исключает попадание водяных паров в толщу теплоизоляции из помещения.
Монтируют пароизоляционную пленку внахлест, скрепляют соединительной лентой для герметичности. Между пленкой и слоем утеплителя должен быть воздушный зазор толщиной около 2 см.
2. Теплоизоляция
Имейте в виду, что утеплитель не греет, а попросту задерживает воздух в своих волокнах, т.е. исполняет роль теплоизолятора.
Главное, что надо учесть при устройстве теплоизолирующего слоя – это недопустить “намокания” утеплителя, потому что его свойства теплоизоляции сразу ухудшаются. С этим же связано и то, что необходимо монтировать теплоизоляцию, когда показатель влажности деревянных элементов конструкции кровли снизится до 18%.
По поводу того, как правильно укладывать теплоизоляцию и какую лучше использовать вы можете прочитать в этой статье.
3. Вентиляция
При устройстве вентиляции нужно знать несколько хитростей:
- При кровле волнистым материалом (шифер, профлист) за вентиляционные отверстия и коньковый вентилятор вы можете не бояться.
- Если вы кроете более пологим материалом, то стоит предусмотреть вблизи конька карнизные короба и выходы вентиляции (специальный вентилируемый конек, к примеру).
С целью вентиляции желательно в нижней части карниза сделать специальные отверстия.
4. Гидроизоляционный слой
Судествуют несколько видов гидроизоляционных пленок:
1. Супердиффузионные мембраны. Их нельзя использовать при еврошифере и металлочерепице. Данные мембраны имеют высокую степень паропроницаемости, поэтому их можно монтировать без зазора.
2. Гидроизолирующие диффузионные мембраны. Для этих пленок необходимо два зазора, так как они очень боятся контакта с водой. Применимо для кровельных покрытий на битумной основе, а также на черепичных кровлях.
3. Гидроизоляционные конденсатные пленки. В отличии от диффузной, влагу удаляет через нижний воздушный зазор вентиляции. Так же боится воды и подразумевает два зазора.
Обратите внимание
Исходя из вышеперечисленных характеристик, я всегда рекомендую вам использовать именно такую последовательность при устройстве кровли.
Вот кратко и всё, что следует знать о устройстве пирога кровли. Настоятельно рекомендую соблюдать установленные нормы и правила устройства того или иного типа кровельного пирога.
В своей профессиональной деятельности я не раз сталкивался с различного типа проблемами и по этой причине сегодня я имею достаточный опыт, чтобы давать рекомендации.
Наша бригада уже десятки лет занимается устройством крыш. Мы знаем все до мелочей и готовы сделать Вам качественную кровлю. Звоните:+7 (916) 072-17-82 ответим на все вопросы.
Перед началом кровельных работ мы всегда составляем подробный план – схему кровельного пирога, расчитываем смету и придерживаемся ее на протяжении всего строительства.
Технология крепления гипсокартона
В некоторых случаях крыша мансарды вполне может служить стенами внутреннего помещения, поскольку скаты расположены почти вертикально. Но очень часто скаты крыши достаточно крутые. В таких случаях имеет смысл возводить в мансарде внутренние перегородки, чтобы стены помещения были вертикальными, а потолок горизонтальный. Утепление при этом устроено по скатам крыши.
В некоторых случаях крыша мансарды вполне может служить стенами внутреннего помещения, поскольку скаты расположены почти вертикально.
Придется сооружать перегородки и потолок из гипсокартона. Технология такого процесса заключается в следующем:
- Деревянные рейки сечением не менее 50*30 мм крепите в качестве каркаса к полу и стропильным балкам. Крепление осуществляйте с помощью шурупов и дюбелей, а также металлических накладок. Шаг вертикальных стоек равен ширине листа гипсокартона.
- Получившийся деревянный каркас обшивайте изнутри листами гипсокартона с помощью саморезов. Саморезы выбирайте длиной 30 мм или более. Шаг крепления — не менее 250 мм.
Такую конструкцию можно использовать также под вагонку.
Внутри мансарды сооружаются гипсобетонные перегородки, чтобы стены были вертикальными, а потолок горизонтальным.
Материалы, которые используются для утепления крыши изнутри
Как правильно утеплить крышу дома изнутри и какие материалы для этого необходимы?
Все современные теплоизоляционные материалы обладают примерно равным коэффициентом теплопроводности – в пределах 0,035 – 0,040 Вт/м*градус.
Однако, это не означает, что выбор теплоизолятора не имеет никакого значения.
Прежде всего, следует знать, что все они делятся на две большие группы:
- Минеральная вата: по своему строению минеральная вата похожа на обычную хлопковую (отсюда и такое название), но ее волокна изготовлены из расплавленного камня (базальтовая вата), кварца (стекловата), шлака и подобных материалов.
- Полимерные теплоизоляторы: самыми известными представителями данной группы являются пенополистирол (бывает вспененным и экструдированным), пено-ПВХ, вспененный полиэтилен и пенополиуретан (более известен под именем монтажной или строительной пены). Все эти материалы имеют пористую структуру, чем и обусловлены их теплоизоляционные свойства.
Некоторые полимерные теплоизоляторы, например, пенополистирол (в быту — пенопласт) стоят дешевле минваты. Однако, ее все равно следует считать более предпочтительной.
Данная точка зрения основана на ряде преимуществ этого материала:
- Экологичность: минвата – это видоизмененные камень или стекло. Эти материалы являются натуральными (стекло – это расплавленный песок) и при обычных условиях не выделяют никаких летучих веществ, тем более вредных. О полимерах этого сказать нельзя. В холодном виде они безопасны, но при сравнительно небольшом нагреве начинают распадаться на вредные для здоровья газообразные вещества. Летом крыша будет ощутимо нагреваться, и испарения будут выделяться обязательно. Даже если чердак не жилой, какая-то их часть все равно попадет в легкие жильцов.
- Негорючесть: при контакте с огнем минвата только нагревается и местами оплавляется, тогда как ее полимерные аналоги горят вовсю и выделяют при этом очень токсичный дым. Сильно и вредно дымят при контакте с огнем даже те разновидности, которые позиционируются как негорючие, например, пенополистирол с добавкой антипирена.
- Биологическая устойчивость: минватой не интересуются ни грибки гниения, ни плесень, ни более крупная живность. А вот некоторые полимеры, как ни странно, очень любимы грызунами. К примеру, в пенопласте мыши выгрызают целые норы. Городскому жителю не понять, а вот для владельца частного дома данная проблема весьма актуальна.
Наиболее существенный недостаток минваты – гигроскопичность (хорошо впитывает воду) при внутреннем утеплении никакого значения не имеет, нужно будет только защитить материал снизу пароизоляционной пленкой.
Следует, правда, признать, что в традиционном исполнении этот теплоизолятор уступает пенопласту в удобстве монтажа, поскольку имеет вид мягкого гибкого мата (пенопласт выпускается в виде жестких плит) и колет руки.
Но те, кого эти недостатки смущают, могут приобрести современную разновидность – упругую минераловатную плиту. Она не колется, и ее даже можно не крепить – просто затолкать между стропилами, где она будет удерживаться за счет распорного усилия. Правда, стоит такое изделие несколько дороже обычной минеральной ваты.
Также сегодня выпускаются жесткие минераловатные плиты, способные выдерживать значительную нагрузку.
