Как утеплить водопроводные трубы на дачном участке?

Материалы для изоляции

Для утепления водопровода на даче, сделанного своими руками, используют несколько вариантов специальных материалов. Первая разновидность, которую называют «скорлупой для труб», представляет собой оболочку в виде трубы.

Второй разновидностью являются разнообразные утепляющие материалы, изготавливаемые в рулонах различной ширины и длины.

«Скорлупу для труб» изготавливают из пенопласта, экструдированного пенополистирола и пенополиуретана. Она представляет собой изделие в виде полужесткого цилиндра, которое состоит из двух половинок. Оно надевается на трубу, и скрепляется при помощи нахлестов, специального клея, хомутов и фольгированных скотчей.

Обычно длина такой «скорлупы» составляет один метр, но может достигать и два метра. Такие изделия могут выпускаться с дополнительными покрытиями из фольги, стеклопластика или оцинковки. Этот вид утепляющего материала быстро и легко монтируется, а также снимается и заменяется при ремонте. «Скорлупа», покрытая стеклопластиком, может использоваться для всех разновидностей водопроводов или трубопроводов, которые размещаются в грунте, на открытом воздухе и в помещении.

Полезно будет почитать:

Способы бурения скважины для воды
Вода всегда была и есть одним из необходимых элементов жизни. И даже самые первые поселения старались создавать на…

Пенопластом называют вспененный пластик в виде мелких белых шариков (известные абсолютно всем), которые при изготовлении «скорлупы» спрессовывают в форму трубы, а затем обрабатывают паром. Интересно, что этот материал почти на 97-98 процентов состоит из воздуха. Достоинствами пенопласта являются легкость, практичность и небольшая стоимость. А к недостаткам можно отнести ломкость и непрочность.

Экструдированный пенополистирол – это разновидность пенопласта, при производстве которого используют давление и высокую температуру. В результате получается более прочный материал, чем пенопласт. Этот материал нравится за устойчивость к воздействию среды (не гниет). Он не впитывает в себя влагу, имеет долгий срок службы, малый вес и удобен при монтаже.

Пенополиуретан представляет собой пенистый материал из пластмассы, состоящий их многочисленных ячеек, заполненных газом

Он привлекает к себе внимание наилучшими шумоизоляционными характеристиками, хорошей механической прочностью, удобством в применении и небольшим весом

Пенополиуретан

Из утепляющих материалов, которые выпускаются в виде рулонов, стоит назвать каменную вату, вспененный полиэтилен и стекловату.

Стекловата – это материал для утепления, состоящий из волокон стекла

Он привлекает внимание своими шумо- и теплоизоляционными характеристиками, долговечностью и ценой. К недостаткам можно отнести то, что при работе со стекловатой нужно обязательно соблюдать технику безопасности, поскольку этот материал колючий. При изоляционных работах органы дыхания и кожу защищают средствами защиты (специальные рабочие костюмы, перчатки и маски)

При изоляционных работах органы дыхания и кожу защищают средствами защиты (специальные рабочие костюмы, перчатки и маски).

Стекловата

Каменная или базальтовая вата

Волокна каменной или базальтовой ваты производят из расплавленных горных пород вулканического происхождения, шлаковых и силикатных материалов

Этот утепляющий материал привлекает внимание высокой стойкостью к различным нагрузкам и воздействиям, негорючестью, а также тем, что из него производятся изделия различной формы и плотности

Вспененный полиэтилен получается при обработке обычного полиэтилена высокого давления с использованием пропана и бутана. Он представляет собой эластичный пористый материал, состоящий из большого количества ячеек. Вспененный полиэтилен выделяется среди других утепляющих материалов своей высочайшей устойчивостью к воде, также на него не действуют грибки и бактерии. Он хорошо переносит воздействие нефтяных продуктов, щелочей и кислот.

Способы утепления наружного водоснабжения

Для теплоизоляции водопроводных труб, расположенных на улице, используются:

• укладка материалов естественного происхождения;
• нанесение рулонного покрытия;
• напыление жидкого материала на предварительно подготовленную поверхность трубы.

Применение простых методик

Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.

Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.

Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.

Виды и формы материалов

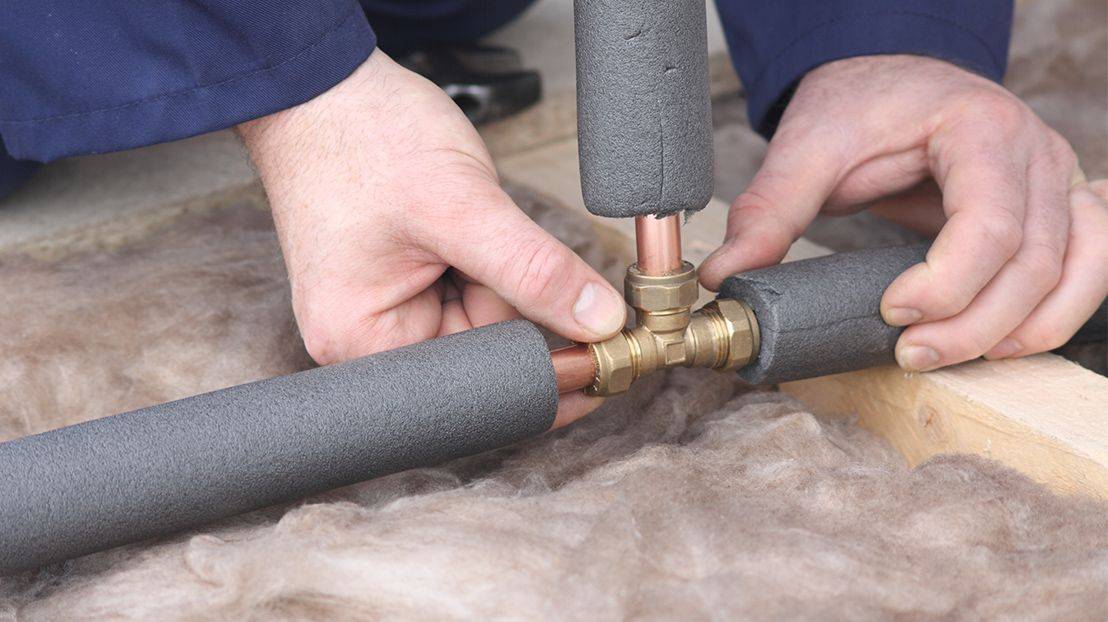

Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).

Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.

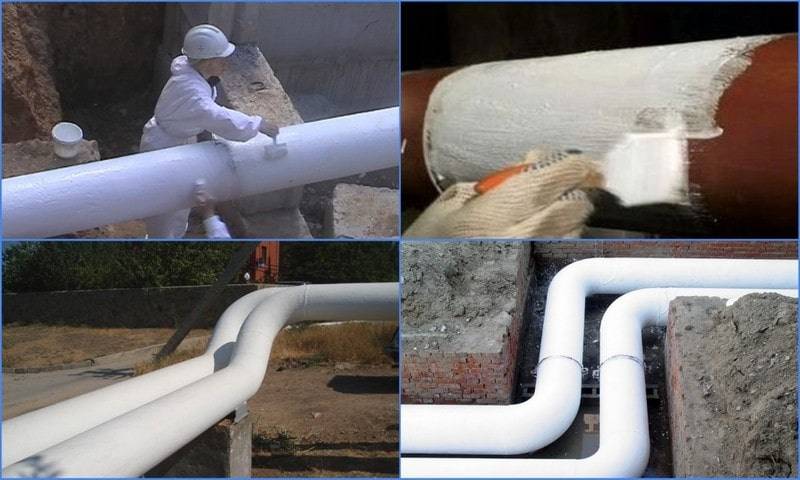

Теплоизоляционная краска и напыление пенополиуретаном

Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.

Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы «Альфатек»). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.

В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.

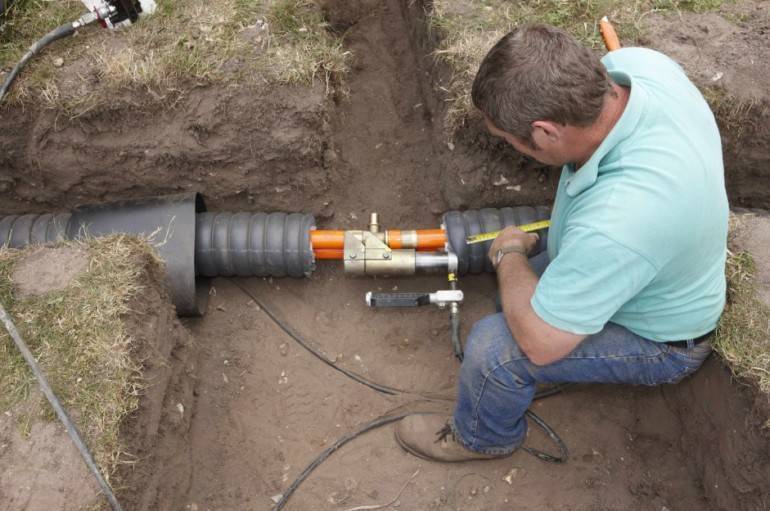

Готовые комплексные решения

Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.

Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.

Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.

Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.

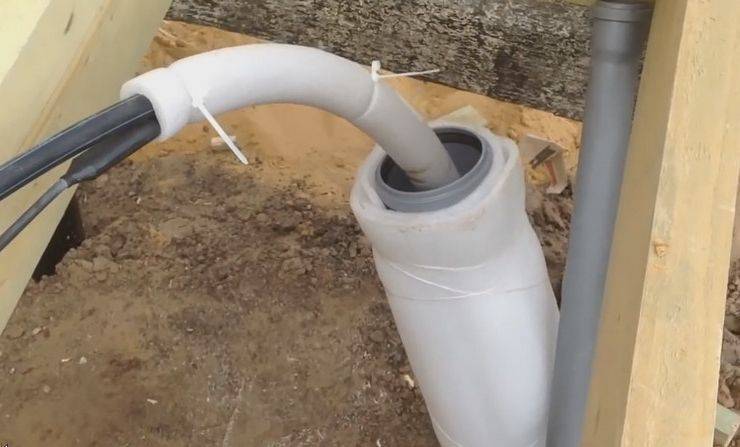

Как утеплить трубу водопровода на входе в дом

Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.

Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.

Новые технологии в утепления

Нынешние разработки предоставляют возможность проложить зимний водопровод из незамерзающей трубы, изготовленной с применением современных инноваций в заводских условиях.

Она выглядит следующим образом:

• В качестве материала используется гибкий полимер, позволяющий избежать лишних соединений;
• на ее поверхности установлен специальный утеплитель, отвечающий современным требованиям качества;
• сверху утеплительного слоя располагается гидроизоляция, способная ограничить трубопровод от нежелательной влажности;
• вдоль трубопровода предусмотрена прокладка обогревательного кабеля, поддерживающего плюсовую температуру.

Такие трубы предусмотрены для прокладки в северных районах в условиях значительных понижений температуры. Они способны эксплуатироваться при температуре не ниже -40°C. Могут выдержать рабочее давление 1,0-1,6 МПа, чего вполне хватает для нужд бытового водопровода.

Такие трубы выпускаются с диаметром 25-110 мм, что позволяет передавать большие объемы воды, либо другой жидкости. Реализуются они в бухтах необходимой длины, что позволяет без состыковки провести трубопровод от места водозабора до места использования воды.

В качестве новой разработки на строительном рынке представлена жидкая теплоизоляция, которая наносится на внешнюю сторону трубопровода в виде краски и оберегает его от воздействия холода и влаги.

Требования к используемым материалам

Материалы, используемые для утепления труб водоснабжения, должны обладать следующими характеристиками:

• Низкая теплопроводность и максимально возможные способности к сохранению тепла;
• Полная устойчивость к воздействию влаги;
• Хорошая устойчивость к агрессивным внешним факторам;
• Длительный срок службы;
• Простота монтажа;
• Невысокая стоимость.

Соответствие всем описанным качествам позволяет говорить о том, что выбранный материал достаточно хорош для утепления труб. Впрочем, идеальных утеплителей не бывает, поэтому выбирать нужно в зависимости от конкретных условий эксплуатации.

Способы утепления водопровода на улице (в земле)

1. повышение давления в системе водоснабжения;
2. кабель для обогрева водопроводной трубы;
3. теплоизоляция для труб водоснабжения.

1. Создание высокого давления в системе водоснабжения

Водопроводная труба не замерзнет, поскольку вода будет
двигаться с высокой скоростью. Для реализации этого способа используется насос
повышающий давление в водопроводе или ресивер, который врезается в трубу
непосредственно возле насоса.

2. Подогревающий кабель для водопровода

Мощность кабеля 10-15 Вт (средняя цена – 15 у.е./м.п.).
Отлично подходит для обогрева труб в земле при малой глубине их размещения.
Согласно правилам, любые коммуникации нецелесообразно располагать в почве ниже
уровня промерзания грунта. Случаются ситуации, в которых данное требование
игнорируется. В этом случае, простое утепление труб не даст желаемого
результата, т.к. трубопровод по факту будет находиться в воде (во влажной
среде, которая зимой промерзает). Большинство из утеплителей не пригодны для
такого режима эксплуатации и не обеспечивают должной теплоизоляции.

Использование кабеля для подогрева водопровода предоставляет
возможность прокладки труб на глубине до 500 мм.

Кабель для обогрева водопроводной трубы

Обогревающий кабель для утепления водопроводных труб
наматывается вдоль трубы или вокруг нее с заданным шагом. Шаг определяется
мощностью кабеля. Чем ниже мощность, тем меньше шаг. Способы укладки греющего
кабеля показаны на схеме.

Монтажная схема установки кабеля для обогрева водопроводной трубы

Мастера и пользователи отмечают, что утепление водопровода
способом подогрева трубы кабелем – это самый надежный метод для защиты труб,
проложенных в зоне промерзания грунта.

Кабельный обогрев дает возможность избежать замерзания воды
в трубе, и что не менее важно, быстро разморозить замерзшие трубы. Такая
необходимость может возникнуть на даче, если она предназначена для сезонного
проживания

В этом случае можно быстро подготовить трубопровод к эксплуатации,
ведь в естественных условиях ждать полного размораживания можно до мая (при
прокладке труб на уровне промерзания грунта). Располагается кабель как внутри,
так и снаружи трубы водоснабжения.

Примечание. Установка датчиков температуры по трассе кабеля
даст возможность контролировать температуру кабеля и регулировать ее вручную
или автоматически.

3. Применение теплоизоляционных материалов для труб

Это наиболее бюджетный и простой с точки зрения
самостоятельной реализации способ утепления. На нем остановимся подробнее.
Начнем с того, чем лучше утеплить водопровод, какие материалы можно и лучше
использовать в зависимости от конкретных условий.

На вкус и кошелек: разновидности

Весь ассортимент представленных на рынке утеплителей можно разделить на три группы:

• • Рулонные — поставляются в рулонах, подходят для трубопроводов любого диаметра;
• • Цилиндрические без разреза и с разрезом — трубки со сквозным отверстием в центре, через которое проходит отопительная труба. Жестко привязаны к диаметру.
• • Полуцилиндрические представляют собой два полуцилиндра, которые устанавливаются с двух противоположных сторон стыкуются между собой. Как и цилиндрические аналоги имеют привязку к трубному диаметру.

Минеральная вата

Стекловата

иминвата из базальтовых волокон — классический вариант утепления, который применяют десятилетиями. Минеральная вата отличается дешевизной и легкостью установки, но главное — хорошо сохраняет тепло.

Основной минус материала — способность впитывать влагу, гигроскопичность. Влажная минвата теряет свои свойства и становится бесполезной, поэтому попадание влаги на материал стараются минимизировать. Для этого перед укладкой утеплителя трубу оборачивают слоем гидроизоляции — пленки, не пропускающей воду, затем укладывается минвата и фиксируется лентой из стали.

Вспененные пластики

Аналогами минеральной ваты являются полимеры с пористой структурой: полиэтилен, пенопласт, пенополиуретан. Данные материалы не гигроскопичны, зато относятся к легковоспламеняемым, поэтому не применяются массово и требуют соблюдения противопожарных мер.

• • Вспененный полиэтилен поставляется в гильзах и рулонах, он состоит из слоев полиэтилена с воздушной прослойкой между ними. Нормально переносит заморозки и высокую влажность.
• • Пенополистирол изготавливают в полуцилиндрах-скорлупках, конструкция которых оснащены замками для скрепления половин. Количество сегментов варьируется — для широких труб предусмотрены разделенные на четыре части утеплители.
• • Пенопласт — народное название пенополиуретана. Форма поставки — скорлупы из нескольких сегментов, требующие наружного покрытия для защиты от ультрафиолета. Солнечные лучи разрушают пенополиуретан.

Как утеплить трубы в подвале дома своими руками

Нагревательный кабель для водопроводных труб

Данный способ защиты от промерзания труб используется относительно недавно. Здесь в качестве главного элемента выступает нагревательный кабель. При этом он может располагаться или с наружной части трубы, обволакивая ее, или внутри водопровода. В обоих случаях часть элемента системы водоснабжения, которая нуждается в дополнительной теплоизоляции, предварительно оборачивается слоем фольги. Это позволит свести к минимуму возможные теплопотери.

Кабельные системы обогрева – это готовые комплекты, состоящие из провода разной длины, с определенной мощностью, вилкой на одном из концов и термостатом на другом конце кабеля. Термостат обеспечивает поддержание заданной температуры нагрева трубы и может самостоятельно включать или отключать систему нагрева в заданном диапазоне температур. В набор многих комплектов входит и терморегулятор, позволяющий управлять температурой и потреблением электроэнергии.

Основными преимуществами кабельной системы обогрева является возможность ее установки как на трубы, проходящие под землей, так и по поверхности, при этом в среднем энергопотребление обогревательной системы небольшое – порядка 15 Вт/м., и прежде всего, зависит от предполагаемой минимальной температуры воздуха и теплоизоляции трубы.

Варианты монтажа нагревательного кабеля на трубе

Однако важно помнить, что в случае прекращения подачи электроэнергии система подогрева также перестаёт функционировать. Возникновение такой ситуации должно быть предусмотрено заранее. Для обеспечения бесперебойной подачи электроэнергии стоит приобрести и установить дополнительный автономный электрогенератор

Для обеспечения бесперебойной подачи электроэнергии стоит приобрести и установить дополнительный автономный электрогенератор.

Наиболее известными и популярными производителями кабельных систем обогрева являются такие компании как Ebeco, Tyco Thermal Controls, Ensto, Nelson EasyHeat, Raychem, Nexans, Специальные системы и технологии,  и др.

Нагревательный кабель для водопроводных труб

Нагревательный кабель для водопроводных труб

Наружное расположение нагревательного кабеля

Нагревательный кабель может располагаться вдоль трубы одной или несколькими линиями.

Ещё один вариант расположения нагревательного элемента — по спирали вдоль трубы. При монтаже нагревательного кабеля необходимо проследить, чтобы шаг кабеля был равномерным.

Волнистой линией вдоль трубы нагревательный кабель располагается в том случае, если для линейного способа размещения длина кабеля слишком большая, а для спирального недостаточная.

Монтаж кабеля на поверхности трубы: 1. Датчик температуры 2. Нагревательный кабель 3. Водопроводная труба 4. Клейкая лента 5. Теплоизоляция

Внутреннее расположение нагревательного кабеля

При внутреннем размещении обогревательного элемента используется кабель со специальным покрытием. Верхний слой кабеля позволяет применять данный способ утепления труб и в трубопроводах с питьевой водой. Следует отметить, что при использовании нагревательного кабеля нет необходимости размещать систему водоснабжения на большой глубине.

Как правило, установку нагревательного кабеля внутри труб выполняют в случае отсутствия возможности проложить его снаружи. Для внутренней прокладки кабели используют специальные комплекты, предназначенные для установки в водопроводных трубах диаметром от 1/2″ до 1″.

Зачем утепление водопроводу?

Оба собственника частных домов поняли, что трубы надо было заранее утеплять. Тем более, что от водопроводной сети по улице к домам – всего 15 метров. Это копеечные затраты в сравнении со строительством отдельного жилого дома. Задумываются над этой проблемой и другие владельцы загородного жилья. Изучите фото утепления труб на сайте.

А все от того, что не выполнили пункт проекта застройки, где была указана даже глубина прокладки трубопровода в траншее, который они проложили всего-то на полметра глубины.

Тогда как в этой местности уровень промерзания грунта в три раза глубже.

Водопровод в частный дом входит не сразу в отапливаемые помещения, а проходит и холодные. Прихватить трубы мороз может и здесь, а не в земле. Заниматься утеплением в помещении комфортнее, чем на улице в метель или 15-20-градусный мороз. Да еще там, где установлен водомер в распределительном бетонном углублении.  И еще раз стоит подумать о том, как можно утеплить трубы в земле по теплу.

Также утеплять необходимо и трубопровод от собственного глубинного колодца. Особенно если подкачивающий насос смонтирован на головке верхней трубы артезианской скважины.

Подводной в дом трубопровод во рву надо было сразу укрыть теплоизоляционным материалом. Ниже читайте инструкции для утепления труб своими руками.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Другие методы утепления трубопровода

Стоит рассмотреть, как утеплить водопроводную трубу без применения утепляющих материалов. Для этого существуют следующие способы:

• поддержка давления;
• греющий кабель.

Для использования первого метода в трубопровод устанавливается ресивер, а после насоса – обратный клапан. Кран перед ресивером закрывают и запускают насос. Таким образом, водопровод в зимний период не замерзнет и проживающие в доме могут использовать воду беспрепятственно, не боясь, что она замерзнет.

Монтируя электрический греющий кабель, необходимо помнить, что его можно расположить как внутри труб, так и снаружи. При этом укладка водопровода в этом случае производится на маленькой глубине. Вместо 2 м достаточно вырыть траншеи глубиной в 0,5 м. Но этот метод имеет недостаток – зависимость от электрической энергии.

Теперь о том, как утеплить водопровод на даче этим методом. Существует 2 типа укладки: продольная и спиральная. Этапы укладки:

• на трубопровод наматывают слой изоляционного материала;
• наносят защитную пленку или покрытие;
• подключают к электросети.

Одной из проблем считают участок в стене здания – ввод воды в дом. Для того чтобы в зимний период проблема не дала о себе знать, нужно:

1. Создать в тех трубах, которые отвечают за ввод воды в дом, высокое давление. Система водоснабжения дополняется ресивером. Его при отъезде с дачного дома включают, а давление устанавливают на отметке 3 атмосферы. Этот метод даст возможность произвести утепление ввода, при этом вода не замерзнет. Приехав на следующий сезон на дачный участок, владелец, стравит давление и приведет подачу воды в норму. Для того чтобы применить этот метод, необходимо убедиться в равномерности давления в системе, в прочности труб (чтобы при повышенном давлении они не повредились).
2. Утепление труб водопровода возможно при помощи прогрева вводных труб электропроводом. В проблематичных местах их обматывают кабелем и подключают к электросети. Но этот метод имеет недостатки – дополнительный расход электроэнергии и невозможность прогрева во время отключения тока. Но есть выход и из этой ситуации, который заключается в покупке генератора.
3. Теперь о том, как утеплить трубу с холодной водой при помощи воздуха. Углубляя водопровод в почву, учитывают, что снизу его греет земля, а сверху на него воздействует холод (воздушные массы). Если теплоизоляция труб будет произведена вокруг, то они будут защищены не только от холода, но и от естественного тепла, идущего от почвы. Поэтому в этом варианте применяют утепляющий кожух, его форма напоминает зонт.
4. Способ труба в трубе предполагает размещение более мелких изделий в большие по размеру или диаметру, а промежуток между ними заполняет теплоизоляционный материал: керамзит, пенопласт, минвата, монтажная пена и др. Иногда межтрубное пространство заполняется горячим воздухом. При этом укладка производится в землю, а если грунт влажный или сыпучий – в кирпичный лоток.

Чтобы канализация была утеплена, кроме этих методов, есть еще способ — расположение труб на 0,1 м ниже точки промерзания грунта.

При укладке наружной канализации проводятся земельные работы, готовят траншеи, котлован под септик. Если уровень промерзания составляет 1,7 м, то минимальная глубина расположения трубопровода составит 1,8 м. А так как система водоснабжения требует небольшой уклон, то она в итоге будет залегать на глубине 2,6-3 м. При надобности ремонта системы это осложнит работы. Поэтому водопровод на даче своими руками монтируют по инструкции:

• подготавливают траншеи шириной 0,6 м, глубиной на 0,1 м больше точки промерзания почвы;
• траншеи должны иметь уклон до 2% от общей длины трубопровода;
• в траншеи укладывают песчаную подушку (0,1 м) и уплотняют;
• все элементы водопроводной системы раскладывают вдоль вырытых канавок;
• выполняют соединения и укрепляют все герметиком или силиконом, при этом применяют манжеты (для уплотнения);
• надевают на трубу теплоизоляционный материал и закрепляют все скотчем;
• все засыпают песком, а по бокам делают утрамбовку;
• далее засыпают все почвой (холмиком), через некоторое время она осядет.

Теперь не будет вопросов, как утеплить трубы самостоятельно. Ведь это сможет каждый читатель. Но если нет навыков в монтаже, тогда лучше пригласить специалистов, которые не только произведут правильный монтаж водопровода, но и рассчитают нужное количество материала, а значит, потребитель сохранит свой бюджет и не сделает ненужных затрат.
