Какие существуют узлы односкатной кровли?

Чем крепить?

Единого мнения о том, какой крепеж будет наилучшим решением для соединения подобных конструкций, на сегодняшний день нет. Но скобами точно никто такие элементы не крепит, а пластины используются лишь при создании определенных типов соединений. И то не всегда. Самыми часто используемыми являются гвозди и саморезы. Каждый из этих крепежей имеет свои сильные и слабые стороны.

Для изготовления стропильного механизма применяются оцинкованные саморезы, которые не подвержены воздействию коррозии. Они очень просто завинчиваются. Для этого подойдет даже простенький шуруповерт. Их недостатком будет долгое удаление, если конструкцию по каким-то причинам потребуется демонтировать.

С гвоздями любят работать за то, что они имеют разный размер, а для их забивания нужен всего лишь молоток. Для фиксирования стропил лучше всего будет использовать специальные гвозди с зазубринами, что позволяет создать с древесиной максимально качественное соединение.

Плюсы и минусы односкатных крыш

Как и любые другие конструкции, односкатные крыши обладают своими преимуществами и недостатками.

Относительно небольшие потери тепловой энергии. Как известно, тепловодность материалов и архитектурных конструкций изменяется количеством теплоты, уходящей за единицу времени с квадратного метра крыши. В связи с тем, что площадь односкатной крыши всегда меньше площади двускатной, при всех равных условиях утепления потери чисто математически всегда меньше

Это очень важно в настоящее время, когда стоимость теплоносителей постоянно растет, в отопительный сезон затраты на содержание зданий и сооружений составляют внушительные суммы. Еще один нюанс – наша страна ратифицировала соглашение о минимизации негативного влияния парникового эффекта

Это очень значимый документ, предусматривающий целый комплекс различных мероприятий, направленных на уменьшения выброса СО2 в атмосферу. Снижение достигается в том числе и за счет уменьшения теплопотерь зданий. В настоящее время на законодательном уровне установлены минимальные параметры теплопотерь, обязывающие во всех зданиях устанавливать теплозащиту.

Инженерные преимущества. Односкатная стропильная система – самая простая в проектировании и сборке конструкция, отличается высокими параметрами прочности и надежности эксплуатации. Для ее возведения требуется мало строительных материалов, парусность такой крыши намного меньше, чем у двухскатных. Конструкцию просто обслуживать и поддерживать в надлежащем состоянии, она не имеет сложных соединений в ендовах и коньках.

Универсальность. Односкатные крыши за счет увеличения высоты фасадных стен могут иметь жилые чердачные помещения. Для нежилых зданий применяются варианты минимальной высоты чердачных помещений. Их используют только для хранения различного садового и банного инвентаря, запасных частей к автомобилям и т. д.

Оригинальный дизайнерский вид. Односкатные плоские крыши позволяют архитекторам создавать уникальные проекты, есть варианты строительства многоуровневых зданий с несколькими односкатными крышами. Кстати, они могут быть с различными углами наклона и необязательно плоскими. Такие схемы используются для уменьшения максимальных снежных нагрузок.

Недостаток односкатных крыш – сложности во время создания жилых чердачных помещений. Но это можно считать зависимостью от существующих традиций – в мире есть страны, где абсолютное большинство строений имеет плоские крыши, объясняется такое явление существующими в данной местности традициями.

Виды крепежных элементов

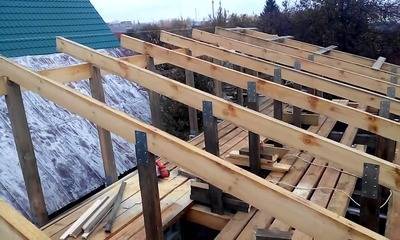

Устанавливаем стропильную систему под односкатную крышу

Устройство стропил можно делать 2 популярными вариантами:

На стены, которые имеют в доме разный уровень. Вариант экономный и пиломатериалов используется мало.
Несущую стену потребуется поднять на высоту вашей крыши и в неё можно будет упереть верхушку ноги стропильной. Если кровля плоская, стропила так установить не получится.
В ферму треугольной формы входят: стропила со стойками и с балками. Несущую стену не нужно возводить выше, но древесины при этом варианте расходуется больше. А то, что монтаж можно сделать на грунте, упрощает задачу. Готовую стропильную систему на крышу поможет подать лебёдка или другое приспособление.

Устанавливайте стропильную систему тем способом, который нравится.

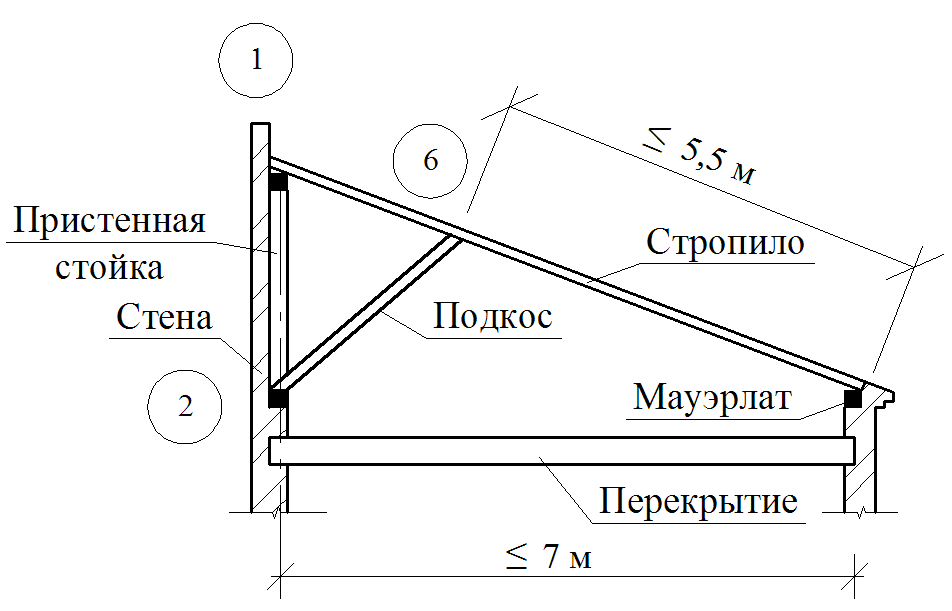

Чтобы произвести монтаж ног стропильных, нужны подкосы с опорами. Сколько их требуется и где устанавливать, зависит от таких факторов:

Какой у ската угол наклона;
Сколько весит 1 стропильная нога;
Какое расстояние от стены к месту примыкания крыши;
Насколько нога длинная;
Каким материалом оформили кровлю;
Материала, который взяли для теплоизоляции крыши.

Установите стропила, а теперь нужно позаботиться, чтобы нагрузка распространялась на все стены равномерно. Для этого монтируют мауэрлат. Придерживайтесь инструкции.

Производим монтаж балок перекрытия с подстропильными ногами

Кроме мауэрлата, когда говорят, что устанавливают стропильную систему, могут иметь в виду и монтаж балок для перекрытия. На них обопрется нога стропильная. При установке у балки такой же шаг, как и у стропил

Неважно, есть у вас балки или нет, но ногу нужно крепить к мауэрлату, делая, запил. Лучше всего, когда зазор между мауэрлатом с ногой минимальный

Когда пролёт системы стропильной шире 4,5 м, чтобы брус не прогнулся, нужно сделать монтаж ноги подстропильной. Распорку установите туда, где она необходима. Учитывайте длину пролёта.

Когда крыша большая по площади, то обязательно установите подстропильные ноги. Если не сделаете этого, брус поможет сильно прогнуться и местами сломаться. А это дополнительные расходы на ремонт.

Делаем обрешётку правильно

На обрешётку позже будут установлены гидро- с теплоизоляцией и иные изоляции. Обрешёточный шаг будет зависеть от того, каким материалом покрыта крыша, насколько крутой у неё наклон и т. д. Доски для обрешётки крепят к ноге стропильной, используя обыкновенные гвозди.

Хотите сделать мансарду? В обрешётке нужно предусмотреть место для её окна. Там не нужна обрешётка, а потребуется установка (горизонтально) нескольких перемычек, для надёжного крепления окна. Перемычки будут деревянными, как стропильный комплекс или из иного материала, из которого смонтированы ваши стропила. Модель окна выбирайте на свой вкус.

Определение высоты поднятия стены до мауэрлата

Для обустройства требуемого угла наклона односкатной кровли потребуется увеличить высоту одной стены. Для этого применяется формула расчета прямоугольного треугольника

При этом важно помнить, что в учет не берутся свесы, защищающие здание от осадочной влаги. Минимальным размером свеса считается 20 см, однако такой небольшой выступ делает односкатную крышу некрасивой. Поэтому одноэтажные здания оснащаются свесами не менее 60 см

Двухэтажные дома допускают их удлинение до 120 см. На это влияют сугубо эстетические соображения: главное, добиться красоты внешнего вида крыши

Поэтому одноэтажные здания оснащаются свесами не менее 60 см. Двухэтажные дома допускают их удлинение до 120 см. На это влияют сугубо эстетические соображения: главное, добиться красоты внешнего вида крыши.

Задача облегчается использованием специальных дизайнерских программ, способных смоделировать здание в масштабе и провести эксперименты с длиной свесов. Отображение верхней обвязки и стропил односкатной крыши настраивают в 3-мерном пространстве, что позволяет методом прокрутки выбрать самую оптимальную длину свеса.

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Как рассчитать количество материала для односкатной крыши

Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.

Размеры стропил

Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.

Для каждого покрытия определяются свои особенности стропильной системы.

Количество материала для ветровой доски

Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

Монтаж ветровой доски

Количество материалов для утепления, гидроизоляции, пароизоляции

Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

Подготовка, проектирование, расчеты

Прежде чем приступить к основной работе, нужно выбрать и определить:

вид стропильной конструкции;
основные параметры крыши (уклон, длина, сечение стропил).

Вид стропильной конструкции

Для проектирования крыши сарая выбирают один из видов стропильных систем:

Наслонная. Крыша исполняет две роли одновременно – перекрытия и кровли. Такая конструкция применяется в неотапливаемых холодных сооружениях, что вполне подходит для такой постройки, как сарай. Уклон кровли образуется за счёт разницы высот противостоящих стен.
Висячая. Классическая схема представляет собой ряд стропильных ферм, опирающихся на противоположные стены одинаковой высоты. Стропильная фермы по своей форме прямоугольный треугольник, где гипотенуза – стропило, вертикальный катет – стойка фронтона, а горизонтальная балка элемент перекрытия.

Высота и оптимальный угол наклона

Высота конька крыши является определяющим фактором величины угла наклона кровли. Уклон зависит от среднегодовой нормы снеговых осадков.

В СНиПе 2.01.07-85 есть таблица, посредством которой вычисляют минимальную величину наклона крыши в зависимости от расположения места строительства на карте РФ.

Степень наклона можно увеличить, пользуясь предельным нормативом

более 25 – металлочерепица;
от 20до 25 – натуральная черепица, ондулин и шифер;
от 10 до 20 – профнастил.

Сечение и длина деревянных элементов

Сарай, как правило, представляет собой постройку небольших размеров. Обычно это сооружение возводят размером в плане 3 х 6 м. Длина стропил в этом случае будет колебаться в пределах 3,3 – 3,5 м в зависимости от длины свесов.

Материал для стропил

Для возведения односкатной крыши сарая применяют три вида материалов из древесины:

Брёвна. Выбирают, очищенные от коры, стволы деревьев среднего диаметра 15 – 20 см. Крепят к мауэрлату стропильные ноги распилом опорного конца бревна.
Брус. Использование бруса в качестве стропильных элементов сарая обойдётся застройщику дороже брёвен. Несмотря на это, брус чаще всего применяют для крыш. С материалом правильной геометрической формы проще и быстрей работать.
Клееный брус. Это тот же брус, только в отличие от монолита, состоит из нескольких склеенных между собой досок. По причине высокой стоимости, использование клееного бруса для строительства подсобных сооружений экономически невыгодно.

Правильно подобранные инструменты и материалы, обеспечат качественный монтаж односкатной крыши сарая без задержек.

Расходники и инструменты

Помимо пиломатериала для каркаса, потребуется брус на мауэрлат, обрезная доска, гидроизоляция и крепеж (шурупы, саморезы, болты, гайки и шайбы).

Также необходимо заранее подготовить:

молоток;
ножовку;
разметочный шнур;
карандаш;
металлические уголки 50 х 50 мм.
торцевую электропилу;
дрель-шуруповёрт;
набор стамесок;
гаечные ключи;
ручной и лазерный уровень.

Устройство односкатной кровли

В России модные кровли двускатные или четырёхскатные, а односкатные на дома устанавливают мало. За границей, наоборот, предпочтение отдают односкатным. Там, климат мягче, а при наших суровых зимах лучше всего, когда наклон крыши крутой. Впрочем, односкатную можно так приподнять и она ничем не уступит двускатной. Добротным получается устройство односкатной крыши из профнастила, других материалов.

Вы можете взять проект понравившегося иностранного коттеджа и попросить архитектора адаптировать крышу под наш климат. Достаточно сделать более крутой подъём и уже устройство вашей односкатной крыши подходит не только для гаража с хозяйственными постройками, но и для дома. Дизайнер продумает оригинальное внутреннее убранство комнат. Если знаний и навыков хватит, можете всё просчитать и сделать самостоятельно.

Особенности конструкции односкатной кровли

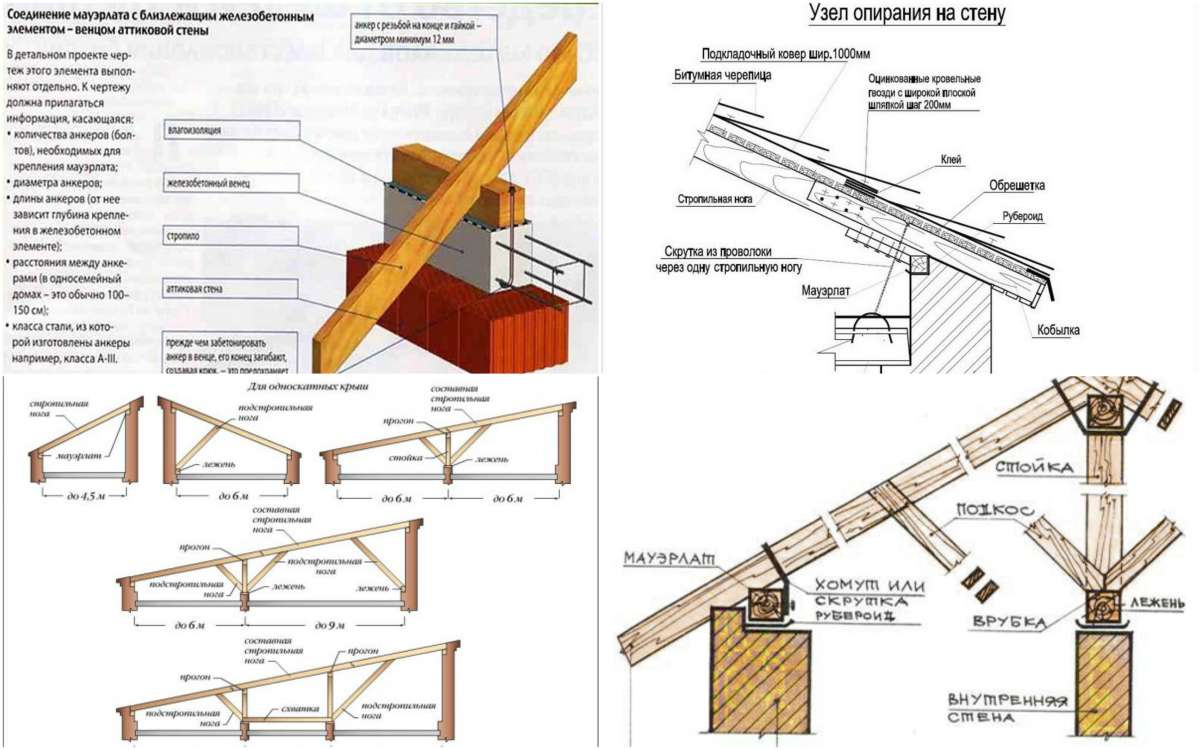

Крепим стропила к мауэрлату

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

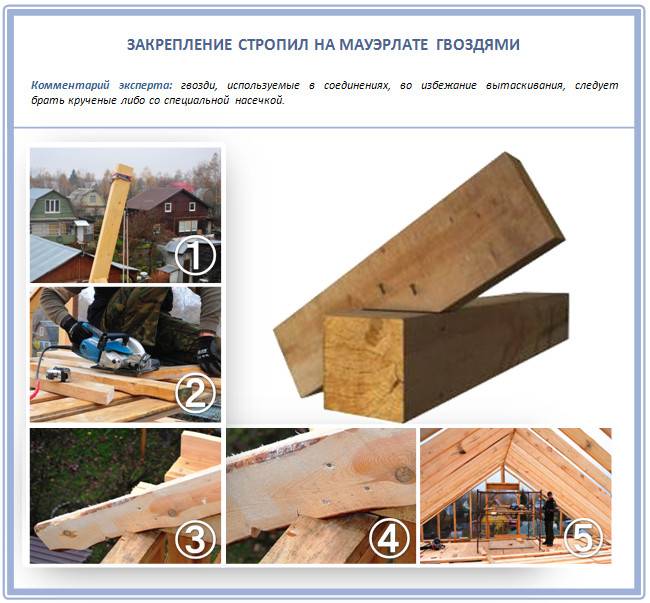

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

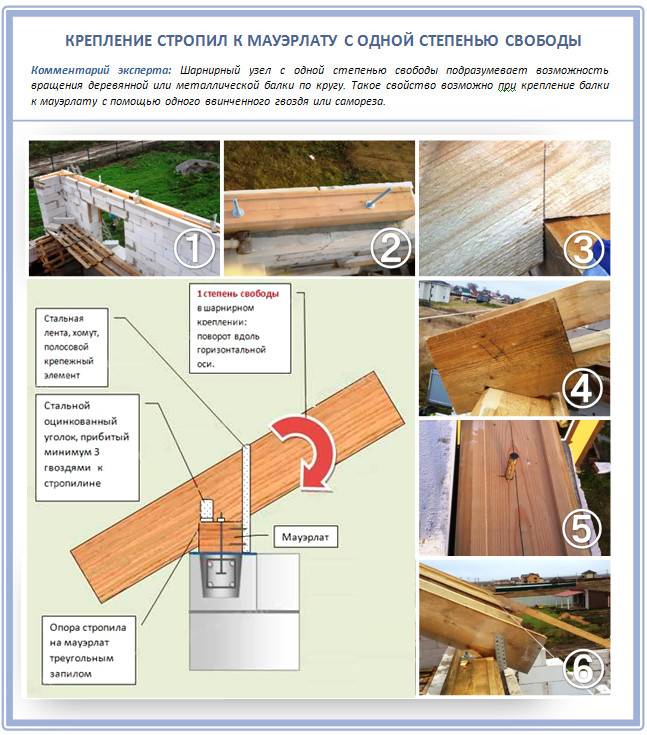

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:

Или еще вот отличный наглядный пример:

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

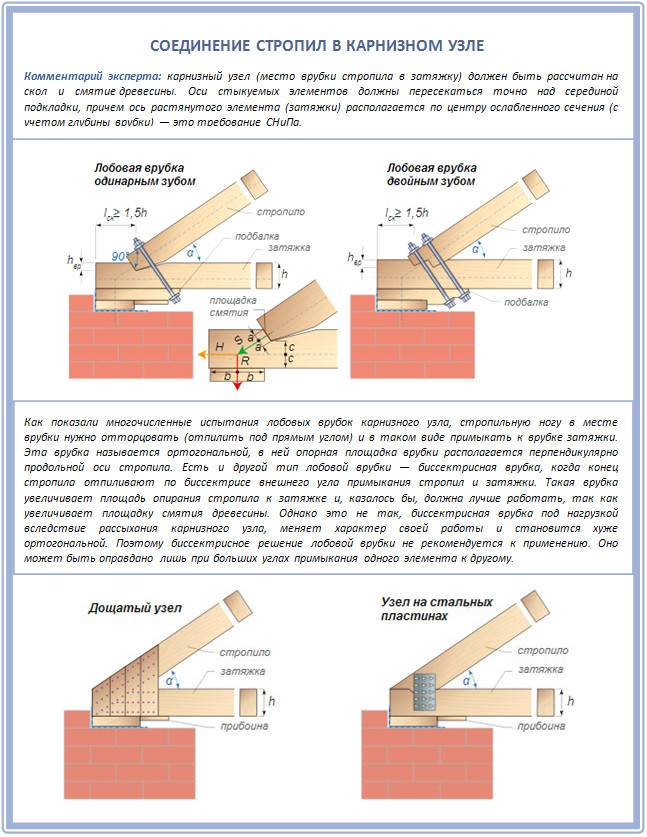

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Это — наиболее редко встречающееся на практике крепление стропил к мауэрлату:

Используют его обычно только при серьезных динамических нагрузках на крышу.

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

Пошаговый пример строительства односкатной крыши

Элементы односкатной крыши

Шаг 1. Изготавливаем мауэрлат

Чтобы выровнять все верхушки сторон дома, наличие мауэрлата обязательно.

Когда возводится сруб, верхний венец играет роль мауэрлата.
Если стены кирпичные, создание мауэрлата вариативно:

сбивается брусовый каркас соответственного размера;

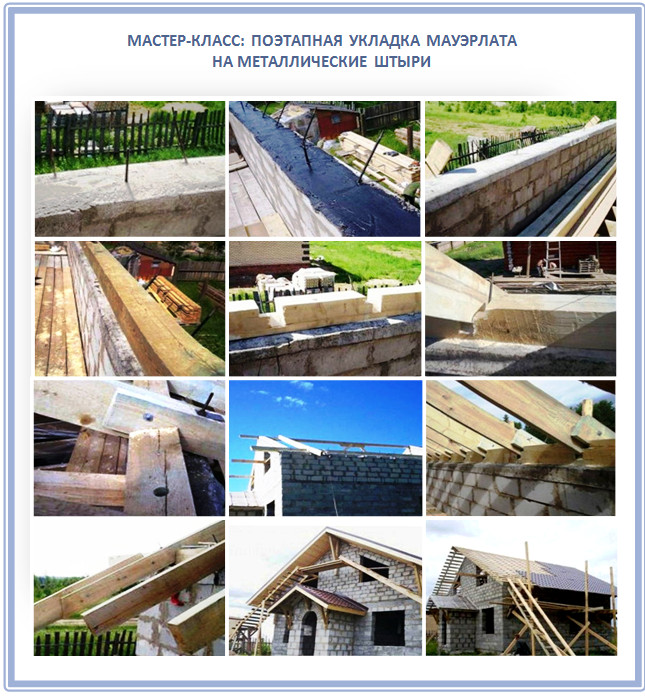

создается армированный пояс со стальными шпильками, на которые надевается брусовый каркас. В этом случае добиваемся максимальной горизонтальности, что позволяет равномерно распределить нагрузку на стены. Угол наклона односкатной крыши будет одинаковым с двух сторон.

Мауэлат

Шаг 2. Размечаем стропила и делаем обрешетку

С небольшим запасом на мауэрлат укладывается доска. Размечается верхний и нижний запил, который по ширине совпадает с мауэрлатом. По полученным результатам осуществляется разметка остальных стропил.

Основанием для профилированной односкатной крыши является дощатая обрешетка, стальные прогоны. Обрешетка изготавливается снизу вверх, каждый из брусков крепится к стропильной системе скобой, гвоздем.

Затем под специально смонтированные кобылки, подкладывается рубероид, который препятствует проникновению сырости. Получившиеся свесы, обшиваются сайтингом. Созданная конструкция смотрится аккуратной, свежей.

Важно! Чем выше уклон крыши, тем шире шаг обрешетки. Обрешетка односкатной кровли. Обрешетка односкатной кровли

Обрешетка односкатной кровли

Шаг 3. Укладываем гидроизоляцию

Когда односкатная крыша плохо вентилируется, в качестве строительного материала берется антиоксидантная пленка.
Подкровельная пленка выстилается снизу вверх полотном с определенным запасом.
К стропильному механизму гидропароизоляционная пленка крепится строительным степлером.

Важно знать: паропроницаемая мембрана выведет лишние водяные пары наружу. Это важно, поскольку предотвращает образованию среды, в которой активно развиваются грибковые колонии

Укладка гидроизоляции односкатной крыши из прфнастила

Шаг 4. Поднимаем профнастил на крышу

Рекомендации:

берем веревку в четыре раза длиннее, чем лестница, которая закрепляется с двух сторон снизу листа;
в арсенале должна быть лестница, опирающаяся на грунт, на длину ската;
гофра укладывается с нижнего угла в горизонтальном положении;
нельзя подрезать стальной лист машинкой для резки металла, иначе на месте среза появится со временем коррозия.

Шаг 5. Монтируем профнастил

Профнастил на «односкатке» фиксируется вертикальной полосой. Состыковка осуществляется на одноволновую ширину. С более чем пятнадцатисантиметровым нахлестом, выстилается гофра в стыке и возле стены. Саморезы со специальным резиновым уплотнителем должны попадать только во впадину.

Верхние листы всегда нахлестываются. При горизонтальных перекрытиях используется уплотнительная прокладка. К окончательной фиксации приступаем, когда проверена ровность укладки всей кровли. Крепление профлиста должно быть технологичным.

Торцевая и коньковая планка монтируются в конце. Первая не уплотняется, небольшие зазоры помогают естественной циркуляции воздуха.

Монтаж профнастила на односкатную крышу

Технология устройства

Особенности различных стропильных систем

Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

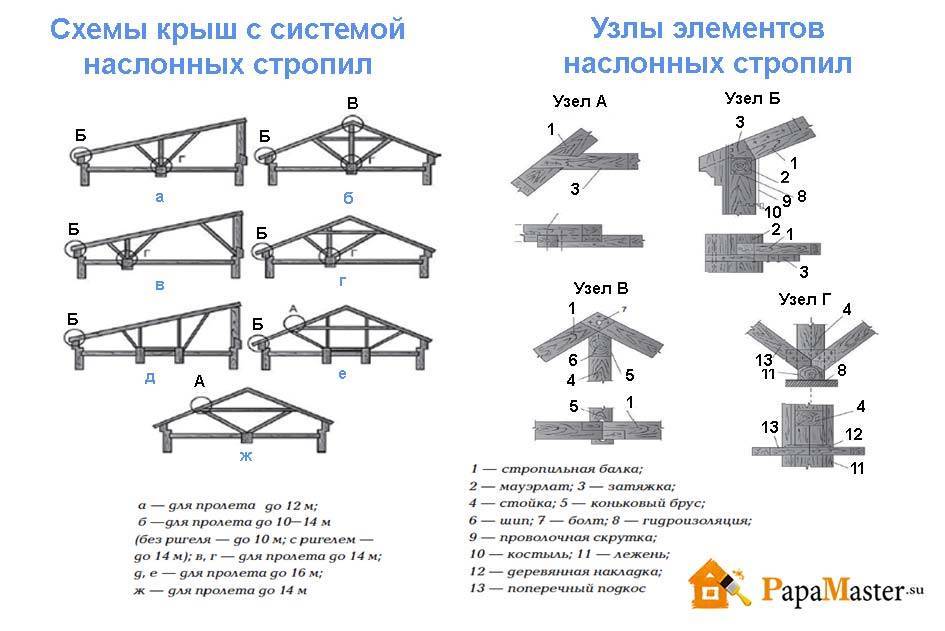

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

Как закрепить односкатную стропильную систему над сараем

Незначительные хозяйственные постройки и летние кухни не нуждаются в мощной кровле, поэтому для них лучше использовать односкатную крышу. Для примера можно рассмотреть схему стропильной системы односкатной крыши над сараем, предназначенным для хранения садового инвентаря. Эта постройка выполнена по принципу возведения каркаса для теплиц, в котором вертикальные стойки соединены обвязкой по периметру. Передняя стенка имеет высоту немного больше, чем задняя стена, поэтому стойки соединяются отдельными поперечинами.

Алгоритм устройства стропильной системы для односкатной крыши над сараем предполагает выполнение следующих действий:

Делают шаблон стропильной ноги. Для этого прикладывают доску к торцу и отмечают места запилов вверху и внизу.
По шаблоны изготовляют остальные стропилины. Делают разметку на стенках сарая и фиксируют стропильные ноги. При строительстве легких построек достаточно использовать гвозди или саморезы.
Ветровую доску прибивают после монтажа обшивки по периметру постройки.

Укладывая стропила на плоскую крышу, рекомендуется выполнить гидроизоляцию такой системы, так как конструкция не имеет крутого ската. Это защитит не только предметы внутри постройки, но все деревянные элементы.

Приведенные примеры могут использоваться в качестве основы для индивидуальных конструкций, поэтому устройство односкатной стропильной системы необходимо знать подробно.
