Вяжем арматуру для фундамента крючком своими руками для ленточного фундамента: Способы

Заливка бетона своими руками

При бетонировании без посторонней помощи используется готовый раствор или самостоятельно приготовленная смесь. Если выбран вариант с готовым бетоном, оптимальную марку рекомендует консультант бетонного завода. Собственноручное изготовление связано с затратами по доставке, подготовке и смешиванию компонентов.

Перед заливкой плит устраиваются технологические зазоры. Фанерные полосы (толщина до 5 миллиметров) вставляются поперек основания. Термошвы необходимы для компенсации теплового расширения и усадки. После заливки и схватывания раствора листы удаляются.

Как правильно заполнить опалубку? Полость бетонируется с дальнего угла к внешней стороне. При заливке ленточного фундамента участки большой площади разделяются на отдельные сегменты. Квадраты заливаются последовательно, один за другим. После заполнения производится уплотнение и выравнивание. Правило или рейку перемещают по маякам и срезают излишки раствора.

Бетонированная поверхность накрывается полиэтиленовой пленкой. Один-два раза в день покрытие снимается и бетон увлажняется. Такая обработка необходима, чтобы предотвратить появление трещин. Цикл созревания зависит от марки и длится 14-28 дней. После укладки и уплотнения бетонной смеси, достижения нормативной прочности покрытие, конструкция или сооружение готовы к эксплуатации.

Возврат к списку

Уточните стоимость доставки бетона до вашего объекта

у нашего менеджера по телефону или через форму запроса

Схема распределения стержней каркаса

Лента фундамента при эксплуатации испытывает разные нагрузки, но наиболее опасны для нее напряжения на изгиб. Они компенсируются горизонтальными (рабочими) стержнями, которые располагаются внутри отливки на расстоянии 3-5 см от донной, боковой или верхней частей. Между соседними стержнями не должно быть более 40 см. Толщина рабочих стержней обычно составляет 10-12 мм, но для мощных фундаментных лент диаметр может быть увеличен.

Схема устройства армированного каркаса для ленточного фундамента

Распределительная арматура (хомуты) устанавливается на расстоянии 50-100 см друг от друга, увеличивать его сверх предельного значения нельзя. Для изготовления используется гладкий пруток диаметром 6-8 мм.

Количество рабочих стержней определяется согласно нормативов СНиП. В минимальном варианте каркас представляет собой конструкцию из 4 рабочих стержней, расположенных по угловым секторам, зафиксированных хомутами (размещаются друг от друга на расстоянии в 0,7 от высоты фундамента). Запрещается погружать в грунт концы вертикальных стержней — появляется опасность коррозии. Если появляется такая необходимость, следует использовать специальные неметаллические подстаканники.

Сборка опалубки и каркаса

Как вязать арматуру крючком. Вязка арматуры при помощи реверсивного крючка, пластиковыми стяжками и шуруповёртом

Часть пользователей нашего портала предпочитают вязать арматуру с помощью реверсивного крючка.

Это приспособление в виде длинной рукоятки с крючком на конце, которое надо дёргать на себя.

Мнения об эффективности такого крючка расходятся. Кто-то считает реверсивный (полуавтоматический) крючок эффективным инструментом. Кто-то относится к нему, как к ненужной игрушке, предпочитая вязать арматуру обычным крючком.

Шериф Пользователь FORUMHOUSE

На мой взгляд, работать с реверсивным крючком очень просто. Дёрнул на себя, проволока и закрутилась. Справится и ребёнок, и женщина.

Fgh Пользователь FORUMHOUSE

Я вяжу арматуру только полуавтоматом. Быстро, качественно и удобно. Обычный крючок меня и не заинтересовал.

Дакс Пользователь FORUMHOUSE

А я купил и обычный крючок, и реверсивный. Попробовал оба, и полуавтомат мне совсем не понравился. Всё вязал обычным.

Мнения разделились. По словам alex_k11, если и выбирать реверсивный крючок, то покупать только правильный — с двухзаходовой проточкой рабочего механизма. На рынке представлены более дешёвые и менее качественные полуавтоматические крючки с однозаходовой винтовой насечкой. Такие крючки дёргает при закручивании, и они рвут проволоку.

Для наглядности прилагаем фото «правильного» и «неправильного» реверсивного крючка.

Также реверсивные крючки могут не пережить большого объёма работ. При стачивании рабочей части винтовой насечки крючок начинает дергать. Результат — проволоку рвёт.

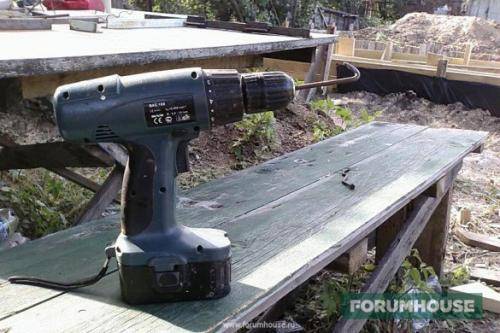

Кроме этого, пользователи портала экспериментировали с использованием шуруповёрта в качестве приспособления для связывания арматуры.

Мнения по поводу эффективности такого «автомата» тоже разделились.

Комиссарова Участница FORUMHOUSE

По мнению пользователя FORUMHOUSE andre777, от «шурика» толка нет. Надо ловить момент затяжки вращения. Чуть увеличил момент — порвал проволоку. Уменьшил — недотянул. Причём, коррективы приходится вносить постоянно, т.к. жесткость проволоки от партии к партии может меняться.

Постоянно носить шуруповёрт в руках — быстро устаёшь, особенно при больших объёмах и при работе в неудобных местах.

Ещё один вариант, ускоряющий и упрощающий монтаж — связывание арматуры пластиковыми стяжками.

rual Участник FORUMHOUSE

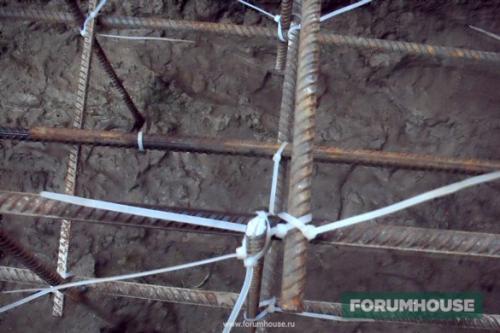

Я вязал пластиковыми хомутами небольшой ленточный фундамент. Работа шла очень быстро.

По словам ещё одного пользователя FORUMHOUSE Plastilin, он до стяжек перепробовал всё — самодельный крючок из гвоздя, клещи, шуруповёрт. Всё не то, а объём работ предстоял огромный. Подумав, он решил использовать стяжки, и дело пошло.

Plastilin Участник FORUMHOUSE

Скорость увеличилась раз в 5. Вязал стяжками всё — армопояса, перемычки и т.д. Концы хомутов, где отрезал, а где – нет.

Совет пользователя — использовать надо только качественные стяжки. У стяжек с истёкшим сроком годности отрывает головки, или они рвутся. Чтобы не купить некондицию, можно приобрести на пробу 1 пачку и пустить её в дело. Если стяжки не рвутся, то закупить большую партию.

При выборе стяжек/хомутов руководствуемся следующими техническими характеристиками:

Стяжки надо брать от 4.7 мм до 5.5 мм. Меньшего размера – очень слабые.
Для связывания 1-2 прутков арматуры достаточно стяжки длиной 16 см.
Для связывания 2-3 прутков берём стяжку длиной 20 см.

Чтобы не ошибиться, действуем экспериментальным путём. Покупаем 2-3 пачки стяжек разного размера и вяжем ими арматуру.

68RUS Пользователь FORUMHOUSE

Я думаю, что если не предполагается масштабное строительство, то стяжки — оптимальный выбор. Я сделал на стяжках фундамент ТИСЭ, а у родственника даже при заливке из бетононасоса вся арматура осталась на месте. Мы для чистоты эксперимента даже вставали на каркас, всё выдержало.

В нашей статье описываются нюансы строительства свайно-ростверкового фундамента .

Важно: пластиковые стяжки при низких температурах становятся хрупкими. Если при заливке бетона предполагаются мощные ударные нагрузки (например, заливка фундамента с большой высоты (стены цокольного этажа), большие объёмы и т.д.), то хомуты, из-за меньшей прочности, чем у вязальной проволоки, может разорвать

Поэтому сначала думаем, а потом делаем.

Вязка арматуры пластиковыми хомутами, в первую очередь, оправдана при сравнительно небольших объёмах работ: при бетонировании таких конструкций, как ленточные фундаменты небольшого сечения, сваи, армопояса, перемычки, ростверки и т.д.

Большие фундаменты, сложные и ответственные конструкции со множеством узлов надо вязать проволокой. Это надёжнее и дешевле, т.к. в пересчёте на количество узлов вязальная проволока стоит дешевле, чем сотни и тысячи стяжек.

Вязание арматуры своими руками

При всем многообразии специализированного строительного инструмента, не все частные застройщики имеют возможность его купить или взять в аренду. Для вязки прутьев не требуется дорогостоящего инструмента, ее к тому же можно сделать своими руками.

Для этого необходимо приобрести стальную вязальную проволоку. Она достаточно гибкая и прочная, имеет диаметр 2—3 мм. Чтобы ее согнуть, придется использовать пассатижи или специально сделанный крючок, который впоследствии закручивается вокруг арматуры и фиксирует ее. Некоторые умельцы выполняющие армирование своими руками иногда используют шуруповёрт, как более простой и легкий способ вязки. Если вязать с помощью проволоки, то для этого потребуется:

Один из вариантов вязки каркаса основания с применением крючка. Умельцы иногда используют шуруповерт, как более лёгкий способ вязки прутьев арматуры своими руками. отрезать кусок проволоки длиной около 30 см. Можно и больше, если ее не жалко, но концы будут мешать (включая лишние отходы);
затем сложить проволоку пополам, чтобы увеличить жесткость и прочность;
согнуть её по диагонали вокруг арматурного соединения и сделать небольшую петлю;
в петлю установить крючок и равномерно, без лишних усилий, крутить по часовой стрелке, пока не станет тяжело оборачивать, или соединение станет достаточно прочным. Главное, не использовать силу, так как проволоку легко порвать и потом придется все начинать сначала;
концы проволоки отрезать плоскогубцами и выбросить.

В случае армирования столбчатого фундамента арматурный каркас можно согнуть и затем фиксировать на оголовках специальными зажимами. Некоторые производители уже поставляют металлические или деревянные сваи со специальными зажимными скобами и муфтами. В таком случае достаточно выгнуть прут и вставить его в скобу. Скобу зажать и сверху проварить, сделать все это можно своими руками, используя минимум инструмента. В случае применения гладкой арматуры процесс вязки более трудоемкий, так как крюки будут постоянно отгибаться и без подручного специализированного инструмента не обойтись, как и без сторонней помощи.

Вязку арматурного каркаса для плитного монолитного фундамента лучше делать из нескольких поясов. Для горизонтального яруса используются спиральные прутья сечением до 16 мм, а для вертикальных звеньев – гладкая до 10 мм. При установке нижней сетки рекомендуется использовать пластиковые компенсаторы, которые создадут равномерный шаг

Затем при вязании вертикальных прутьев важно не забыть вывести их за пределы фундамента, ввиду того, что с ними соединятся несущие стены

Использование пластиковых хомутов-стяжек для вязания более дорогой вариант замены проволоки, но хомуты (стяжки) можно найти в любом хозяйстве. Принцип обвязки аналогичен, но пластик для стяжек менее прочный. Поэтому силу при монтаже лучше не применять. Самые популярные хомуты со специальным сердечником на конце стяжки, с их помощью крепятся кабеля и трубы на вертикальные поверхности. Пластик отлично показал себя при вязке своими руками в теплую погоду, в морозы он быстро теряет эластичность и лопается.

Видео вязки:

1 Чем армировать фундаментную ленту?

Фундаментная конструкция состоит из двух составляющих частей — бетонного тела и замоноличенного внутри него арматурного каркаса. Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится. Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия.

Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками. Количество продольных поясов выбирается исходя из высоты ленты:

фундаменты мелкозаглубленно типа армируются каркасом в два продольных пояса — верхний и нижний;
основания заглубленного типа, высота которых превышает 120 см, укрепляются каркасом со средним поясом арматуры.

Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром 12-16 мм, применяются стержни класса А3. Перемычки делаются из отрезков прутков аналогичного диаметра либо из выгнутой в прямоугольные хомуты арматуры гладкого профиля диаметром 8-10 мм.

Армокаркас в два продольных пояса

Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром 1-2 мм.

Конфигурация каркаса определяется положениями СНиП №2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения». Необходимо выдерживать следующие расстояния:

шаг между составляющими элементами продольного пояса — не более 10 см (определяет количество прутьев в поясе);
шаг меду продольными поясами в вертикальной плоскости — не более 50 см;
шаг между поперечными и вертикальными соединяющими перемычками — не более 30 см;

Поперечная схема армокаркаса

1.1 Расчет арматуры для ленточного фундамента

Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала. Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см.

Первоначально нужно определить конфигурацию каркаса. Он будет состоять из верхнего и нижнего пояса, по 3 прутка арматуры в каждом. Расстояние между стержнями по 10 см + 10 см уходит на защитный слой бетона. Соединение будет выполнятся привариваемыми отрезками из арматуры аналогичных размеров с шагом 30 см. Диаметр арматуры для ленточного фундамента — 12 мм, класс А3.

Армокаркас ленточного фундамента

Определяем требуемое количество арматуры:

Чтобы узнать расход прутьев на продольный пояс нужно подсчитать периметр фундамента. Возьмем условное здание с периметром 50 м. Учитывая, что в двух поясах находится 6 стержней арматуры (по 3 в каждом), ее расход составит: 50*6 = 300 м.
Далее высчитываем, сколько соединений нужно будет сделать для стыковки поясов. Для этого разделяем периметр на шаг между перемычками: 50/0.3 = 167 шт.
Учитывая требуемую толщину защитного слоя (5 см) длина вертикальной перемычки составит 60 см, а поперечных — 30 см. Количество каждого вида перемычек на каждое соединение — по 2 шт.
Определяем расход прутьев на вертикальные перемычки: 167*0,6*2= 200,4 метра.
Высчитываем расход материала на поперечные перемычки: 167*0,3*2 = 100,2 м.

Другие методы соединений арматуры

Вязание не всегда применяется для армирования линейного фундамента, существуют еще и другие способы

Вязание не всегда применяется для армирования линейного фундамента, существуют еще и другие способы. Например, из видео мы выделили следующие материалы для данного действия:

Хомуты из пластика – очень простой метод соединения, который способен быстро крепиться и ничем не уступает в прочности после бетонирования. Из минусов следует отметить такие пункты: цена, слабая прочность соединений и уязвимость от температурных влияний. Оптимально использовать для временных построек.
Соединение сваркой. Это прочная сила, какую образуют при помощи работы сварочного аппарата. Недостаток данного метода – это утрата арматуры.

Способы соединения прутьев

Вязка арматуры для фундамента осуществляется разными способами. Основные варианты для сборки металлических каркасов следующие:

использование сварки;
связка проволокой;
соединение с применением муфт из стали.

Композитную арматуру можно связать проволокой или зафиксировать пластиковыми хомутами.

Сваривание армирующей конструкции – это эффективный способ, используемый часто при постройке фундаментов под многоэтажные здания, либо тяжелые сооружения. Его применение имеет такие недостатки:

необходимость привлечения специалиста – профессионального сварщика;
ослабление конструкции в местах сварки;
нельзя применять метод для соединения стеклопластиковых прутьев и металлических, не имеющих специальной маркировки;
при уплотнении бетона с использованием вибратора сварные стыки могут повредиться;
возможен некачественный провар;
места соединений являются наиболее уязвимыми к коррозии элементами каркаса.

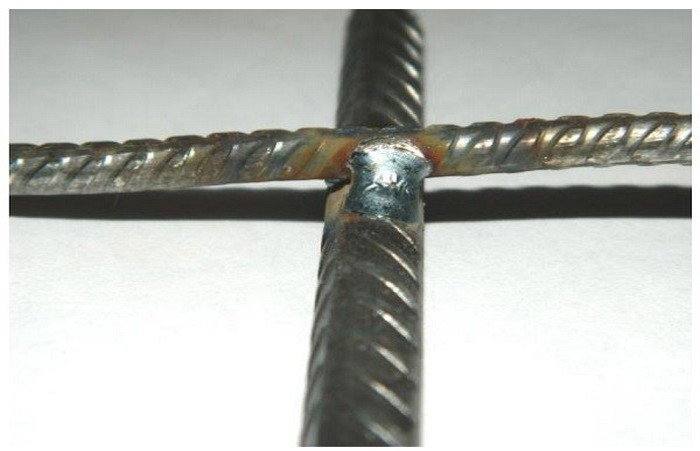

Сварка арматурного каркаса

Вязание прутьев проволокой имеет ряд следующих преимуществ:

более высокая, по сравнению с использованием сварки, скорость монтажа конструкции;
связывать элементы каркаса можно достаточно легко даже после установки опалубки;
если сравнивать со сваркой, то стоимость работ меньше;
простота устранения недоделок.

Минусом считается то, что итоговая конструкция получается слишком шаткой, сто наиболее характерно для конструкции из стеклопластика.

Схемы

Углы бывают нескольких видов:

Прямые – наиболее распространенные. Могут быть Т- или Г-образными.
Тупые – произвольные (эркеры). Развернутые от 160 градусов довольно легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в 2 раза в сравнении с остальной длиной основания, а потом уже перевязывается. Углы от 90 до 160 градусов требуют установки вертикальной арматуры.
Острые – очень сложны в работе, в частном малоэтажном строительстве встречаются редко.

При укреплении углов важно придерживаться одной из общепринятых схем

С анкеровкой Г-образными элементами

Самый простой и распространенный метод. В углы устанавливают Г-образные элементы, которые крепятся поперечинами к основному армирующему каркасу. Длина плеча Г-образного элемента должна составлять не меньше диаметра основной арматуры, умноженного на 50.

При помощи этой детали внешние арматурины двух сходящихся стен надежно связываются между собой. Все внутренние продольные прутки связываются через Г-образное крепление с внешним.

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6). 2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст. 3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента. 4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5). 5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

С помощью П-образных хомутов

Чтобы максимально повысить прочность фундаментной конструкции, в углах и местах соединения стен применяются П-образные хомуты. По ширине они должны соответствовать ширине всего каркаса из арматуры. По длине – не меньше 50 диаметров основной арматуры.

Крепятся к основной арматуре по направлению открытой частью элемента от угла. В угловых зонах фундамента устанавливается по два П-образных элемента на каждый горизонтальный уровень каркаса. При армировании соединений, нужно по одному такому элементу на каждый горизонтальный уровень.

Чаще всего применяется вариант крепления с Г-образными элементами. Он подходит для фиксации стандартного прямого угла, при этом обеспечивает ему достаточно надежное и прочное усиление. В отличие от применения П-образных элементов, этот вариант более экономичен и элементарен в выполнении.

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка. 2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Тупой угол

Тупые углы ленточного фундамента встречаются редко, только при сложной архитектуре здания. Например, дом может иметь угловой эркер или веранду. В любом случае углы необходимо укреплять.

Армирование тупых углов осуществляется двумя способами. Первый заключается в том, что внешние продольные арматурины просто загибаются под нужным градусом.

Внутренние продольные хлысты тоже загибаются под этим же углом, пересекаются, и связываются с внешними. Длина каждой загнутой части должна составлять не меньше, чем диаметр основной арматуры, помноженный на 50.

Второй вариант отличается тем, что под нужным градусом загибается не основная арматура, а дополнительные угловые хомуты. Их длина должна быть тоже не меньше 50 диаметров основной арматуры.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

h – высота фундамента (900 мм);
w – ширина фундамента (400 мм);
Sₒ – площадь поперечного сечения фундамента;
Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

L – длина фундамента (8000 мм);
W – ширина фундамента (5000 мм);
P – периметр;
N – количество продольных элементов (в нашем случае 6 штук);
X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.
От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Видео

Схемы и приемы

Перед тем как вязать арматуру, надо понимать, что не всегда можно использовать простые схемы вязки. Ведь фундаментные конструкции подвергаются подчас огромным нагрузкам, исчисляемым сотнями тонн. Поэтому и способы крепления надо использовать более сложные.

Посмотрите на фото ниже, где показана одна из схем вязки арматуры. Она отличается от остальных тем, что сложенная вдвое проволока как бы делает двойную петлю, с помощью которых происходит прижим одного прутка к другому. Таким способом связывать элементы каркаса не совсем удобно, но это эффективная схема, гарантирующая высокую прочность соединения. При этом надо отметить, что в поперечном направлении стержни соединены прочно, а в продольном есть свобода смещения. Таким способом обычно связывают арматуру в углах фундаментной конструкции.

К простым способам обвязки можно еще отнести и другую технологию:

В двойную петлю вставляется один свободный конец проволоки.
Делается два оборота крючком.
Затем вставляется второй конец в петлю.
Делается необходимое количество оборотов для зажима двух прутков.

Армирование углов

К армированию в углах надо подходить с особым вниманием, потому что эти участки самые нагружаемые, в них образуются разряжения высокой величины. Поэтому соединение арматуры в них производится по специальным схемам, в которых часть элементов конструкции в одной траншеи заходит в соседнюю с перехлестом сопряженных концов

Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса

Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса.

Обратите внимание, что в этих двух схемах четко определены различия. Если в первой перехлест и соединение двух каркасов происходит за счет продольной арматуры, которую сгибают и направляют в соседнюю траншею, то во второй связка производится Г — образным хомутом, изготовленным из той же арматуры, что и продольные элементы армирующего каркаса

При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы

Вяжется арматура для фундамента в углах конструкции хомутами или проволокой

Необходимо обратить внимание и на тот факт, что ближе к углам сооружения шаг установки вертикальных и поперечных прутков уменьшается до половины основного расстояние между ними. Это в первую очередь усиливает конструкцию

Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится

Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится.

На фотографии выше показаны всего лишь две схемы вязки арматурных стержней в углах ленточного фундамента. Их намного больше, и у каждой своя специфика проведения работ, своя точная технология стыковки и вязки.

Как рассчитать, сколько надо?

Расчет количества расходных материалов

Количество прутьев, которое понадобится для создания каркаса, рассчитывается с учетом размеров фундамента.

Для поперечно-вертикального армирования на каждое соединение нужно 2,2 м рифленых прутьев меньшего сечения, гладкой арматуры или проволоки большого сечения. Расчет ведется с учетом отступа от основания и поверхности 5 см: 2*20 см + 2*90 см. При шаге в 50 см, на ленте будет 49 соединений. Общее количество арматуры, необходимой для выполнения вертикально-поперечного армирования, составит 107,8 м.

Норма расхода проволоки

Каждое соединение горизонтальных прутьев с шагами поперечно-вертикального армирования имеет 4 пересечения. На одно пересечение необходим отрезок вязальной проволоки длиной 30 см.

Для увязывания ленточного каркаса в рассматриваемом примере понадобится 58,8 м вязальной проволоки (49*4*0,3) либо 117,6 м – при связывании внахлест.

Арматура для фундамента частного дома своими руками: схема, размеры и Пошаговая инструкция
