Преимущества и недостатки применения навесного вентилируемого фасада
В чем преимущество такой на первый взгляд сложной, а значит, и дорогой системы отделки фасада? Прежде всего, данная конструкция не позволяет скапливаться конденсату ни на поверхности стены, ни внутри нее. Воздушная прослойка является своеобразным температурным буфером, благодаря которому фасады не промерзают зимой и не перегреваются летом, а это помогает существенно снизить расходы на отопление и кондиционирование. Снег, дождь, град и другие реалии нашего непростого климата не нарушают целостности облицовки, чего, кстати, нельзя сказать о самом распространенном отделочном материале — штукатурке. Грамотно установленный навесной фасад прослужит более 50 лет.
Система навесных фасадов позволяет отделывать здания довольно сложных форм. В навесной облицовке можно воплотить любые дизайнерские фантазии. Но некоторые элементы слишком трудоемки.
И все же, несмотря на очевидные преимущества, вентилируемые фасады еще не получили широкого распространения в загородном строительстве. Многих отпугивает кажущаяся дороговизна. Да, 1 м² такой облицовки обойдется минимум в 2000 руб., а если использовать натуральный камень, цена может достигать 6000 руб. и даже больше
Но при этом важно учитывать, что эксплуатация не будет стоить ничего. Как показывает практика, через 5-10 лет навесной фасад полностью себя окупает. Разумеется, система навесного фасада будет работать, только если она грамотно спроектирована и качественно установлена
Теоретически систему вентилируемого фасада следует закладывать в проект дома, чтобы было время на расчеты несущей конструкции и заказ облицовочных плит. Но на практике так получается далеко не всегда. Зачастую приходится «одевать» в навесную отделку уже отстроенное здание. В этом случае необходимо учитывать материал стен. Несущие кронштейны для металлической обрешетки лучше всего держатся в бетоне и полнотелом кирпиче. Немного хуже дела обстоят с кирпичом пустотелым. А вот ячеистый бетон потребует подбора специального и, как правило, дорогостоящего крепежа. Для отделки стен из рыхлых, пористых материалов целесообразнее выбрать систему «мокрых» фасадов (оштукатуривание или облицовка плиткой)
Разумеется, система навесного фасада будет работать, только если она грамотно спроектирована и качественно установлена. Теоретически систему вентилируемого фасада следует закладывать в проект дома, чтобы было время на расчеты несущей конструкции и заказ облицовочных плит. Но на практике так получается далеко не всегда. Зачастую приходится «одевать» в навесную отделку уже отстроенное здание. В этом случае необходимо учитывать материал стен. Несущие кронштейны для металлической обрешетки лучше всего держатся в бетоне и полнотелом кирпиче. Немного хуже дела обстоят с кирпичом пустотелым. А вот ячеистый бетон потребует подбора специального и, как правило, дорогостоящего крепежа. Для отделки стен из рыхлых, пористых материалов целесообразнее выбрать систему «мокрых» фасадов (оштукатуривание или облицовка плиткой).
Чтобы свести к минимуму работу по подрезке плит, при проектировании фасадной системы важно точно рассчитать размер модуля (ячейки). Он отнюдь не равен размеру самой панели. Нужно учитывать зазоры шириной от 5 до 10 мм (в зависимости от вида облицовки)
Нужно учитывать зазоры шириной от 5 до 10 мм (в зависимости от вида облицовки).
Отметим также, что облицовочная плитка малых размеров (300 х 300 или 400 х 400 мм) экономически невыгодна, — для ее монтажа потребуется слишком много крепежных элементов. Да и выглядит такая стена не очень хорошо — фасад дома будет напоминать лист школьной тетради в клеточку
Оптимальной считается плитка 600 х 600 мм, но важно учитывать, что это усредненный размер. Реальный разброс у разных производителей составляет от 595 х 595 до 610 х 610 мм. Отдав предпочтение той или иной коллекции, следует узнать ее точные параметры
Отдав предпочтение той или иной коллекции, следует узнать ее точные параметры.
Проектирование
В основные пункты проектирования входит:
- Получение технического задания от заказчика;
- Обработка полученных данных, составление графика проведения работ.
- Разработка эскизного проекта для заказчика с указанием узлов креплений, расположения кронштейнов, направляющих, далее – проведение окончательных расчетов по определению нагрузки на фундамент дома, расположение фасадных панелей, расчетные схемы узлов и их расположение со всеми привязками относительно осей дома.
- Составление сметной документации для расчета договорной цены;
- Передача всего пакета документов заказчику после подписания договора заказчиком и подрядчиком.
Чем отличается шпаклевка от штукатурки, описано по данной ссылке.
Технология монтажа вентфасада
Монтаж вентилируемых фасадов
выполняется последовательно. Основные этапы технологии:
- Подготовка стен. Чтобы
фасады не теряли внешнего вида, устанавливать их нужно на чистые и ровные
стены. Поэтому удаляются декоративные и навесные элементы, а также
отслаивающиеся фрагменты. Деревянные стены следует обработать антисептиком,
каменные – грунтовкой глубокого проникновения с водоотталкивающими свойствами. - Разметка конструкции согласно плану.
- Выставление
маяков по горизонтальным плоскостям и вертикальным поверхностям. - Установка
подсистемы (профилей). Для монтажа необходимы саморезы, кронштейны или дюбеля
для крепления направляющих. Предварительно все элементы подсистемы из дерева
обрабатываются огнезащитной пропиткой. При необходимости поверх конструкции набивается
контробрешетка. - Утепление
фасадов. Ватные утеплители крепятся на пластиковые дюбеля. Под утеплитель не
требуется мембран и пленок. - Гидроветрозащита. Специальные подложки помогут
закрыть рыхлый теплоизоляционный слой от влаги и ветра. - Облицовочные
работы. На подсистему фиксируется наружный слой системы при помощи саморезов с
люфтом в потай. Используется и открытый вариант крепежа, но он требует
последующей шпаклевки и закрашивания шляпок. Финишная отделка предполагает
установку дополнительных элементов: откосов, отливов, софитов.
По окончанию работ
коттедж приобретает законченный внешний вид. Создание вентилируемых фасадов –
затратная работа, но ее результат будет радовать жильцов коттеджа теплом и
уютом в течение десятилетий.
Виды подсистем

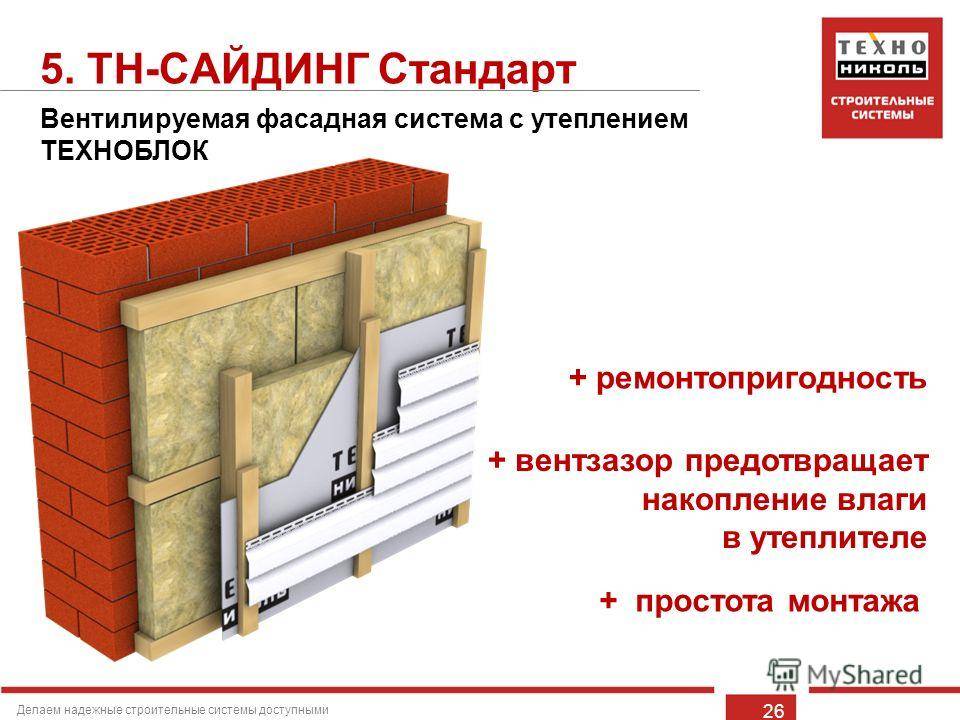

Подсистема представлена несущим каркасом. Он формируется из деревянных реек или металлических профилей. Целесообразно выбирать последний вариант, для чего применяются профили, фиксирующиеся вертикально. Между ними располагаются плиты утеплителя, а к ним прикрепляется облицовка.
К подсистеме относятся даже узлы, предназначенные для обрамления проемов окон и дверей. Сюда же включаются элементы для обрамления углов. Если укладывается двойной слой утеплителя, то требуется контробрешетка. Иногда вместо древесины или металла используются полимеры, а также нередко выбираются комбинированные каркасы.
Обрешетка из металла идеальна для одноэтажных домов, а также обладает особенностями:
- формируется из нержавейки, оцинкованной стали или алюминия;
- профили из металла прикрепляются непосредственно к стенам строения, а также могут немного отодвигаться с помощью кронштейнов;
- расстояние между направляющими зависит от ширины теплоизоляционных плит, укладывающихся враспор, поэтому не требуется дополнительная фиксация;
- хотя металлические каркасы считаются более дорогостоящими по сравнению с деревянными конструкциями, но они отличаются долгим сроком службы и стойкостью перед влагой и насекомыми.
Деревянную обрешетку легко создать своими руками. Для этого выбираются разные виды древесины, причем рейки предварительно обрабатываются специальными средствами, защищающими от гниения, воздействия насекомых, влаги или плесени. Материал доступен и прочен, но не сможет выдерживать существенные нагрузки, поэтому он выбирается при установке легкой облицовки.
Как монтировать своими руками: технология монтажа
Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.
В общем случае технология монтажа фасадной отделки следующая:
- Подготовка поверхности стен.
- Изготовление и установка каркаса под облицовку.
- Укладка теплоизоляционного слоя с гидроизоляцией.
- Монтаж фасадных панелей.
Рассмотрим этапы проведения монтажа подробнее.
Подготовительные работы
На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.
Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.
Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.
Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.
После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.
Изготовление и установка каркаса/обрешетки под облицовку

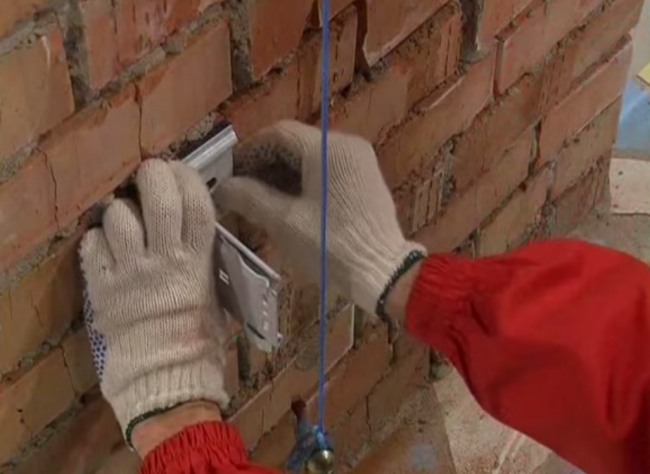

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.
Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.
Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.
Укладка тепло- и гидроизоляции
Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.
Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.
Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.
Монтаж вентилируемой фасадной системы
На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.
Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.
Как выбрать дизайн фасада частного дома, читайте здесь.
После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов.Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.
Что это такое?
Вентилируемый фасад, далее (вентфасад), представляет собой сборную конструкцию, состоящую из несущей системы и облицовочных панелей. Металлический каркас крепится непосредственно к стене здания обеспечивая возможность крепления декоративных облицовочных панелей и свободную циркуляцию воздуха.

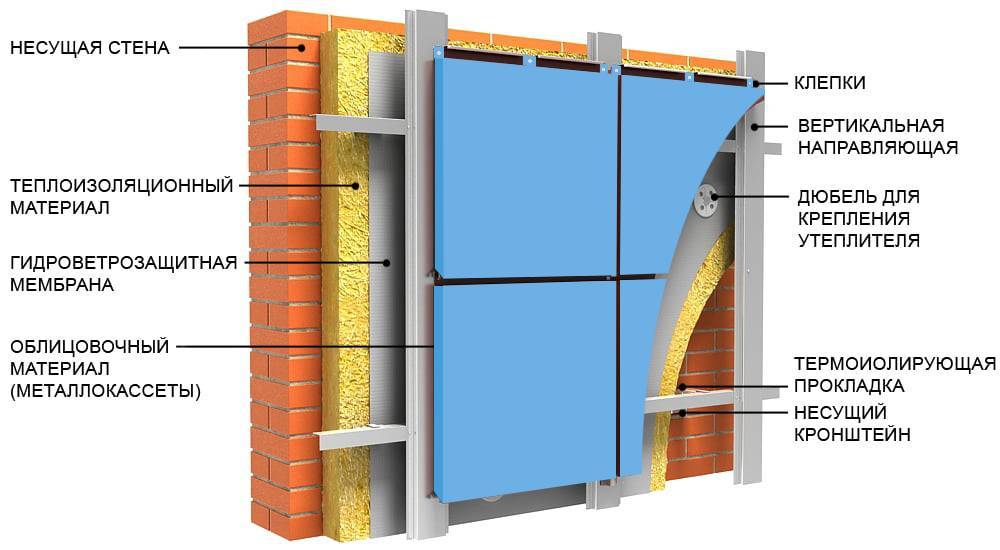

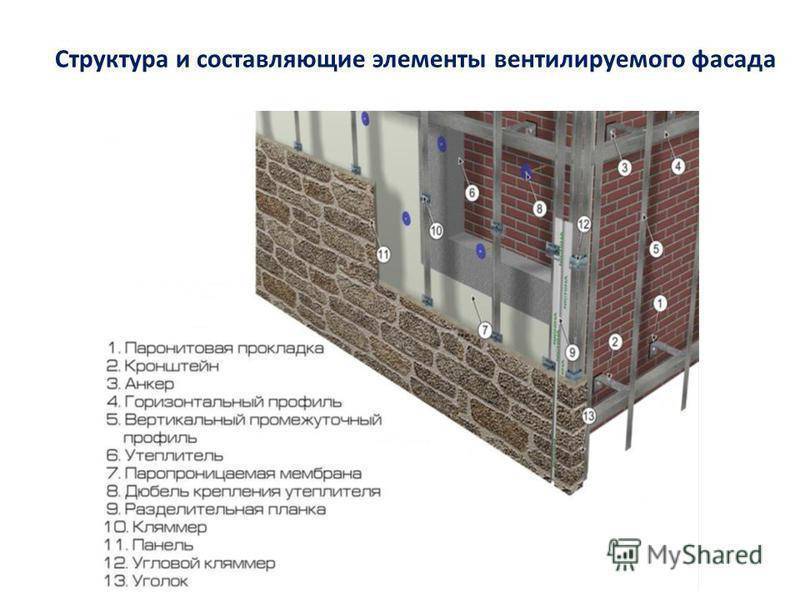

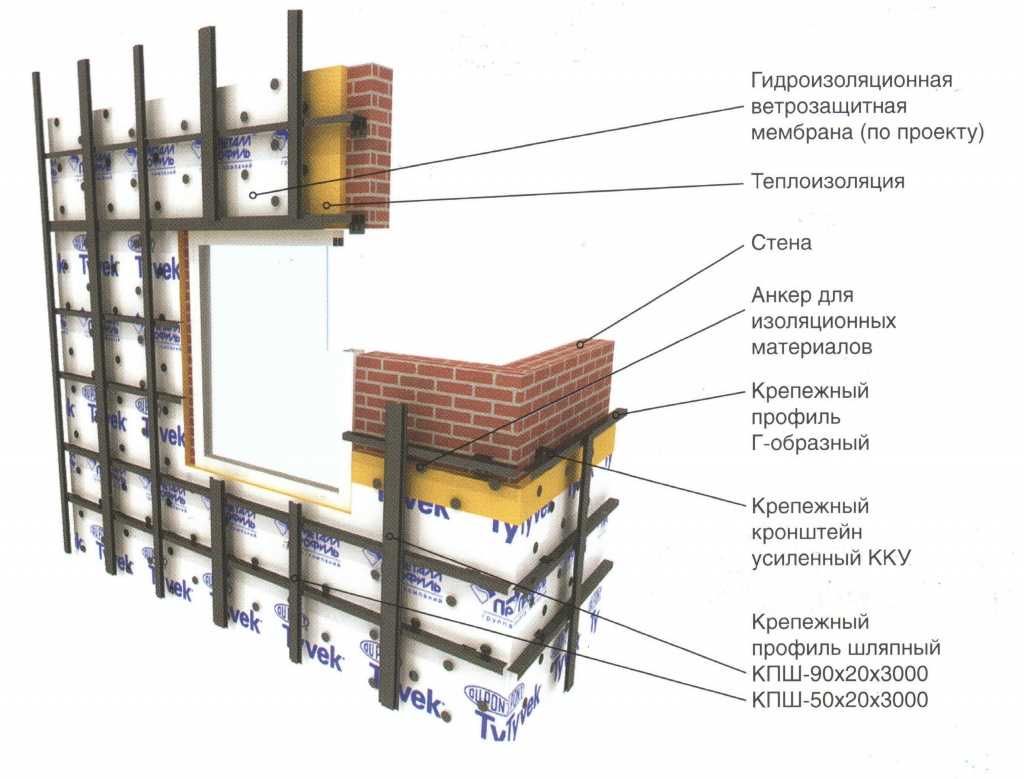

В общем случае, любой вентфасад включает в себя следующие основные узлы:
1. Узел крепления кронштейна к несущему основанию. В качестве крепежа, чаще всего, используется анкерный дюбель. Кронштейн в этом случае является промежуточным элементом, обеспечивающим возможность крепления горизонтальных и вертикальных профилей.
2. Узел соединения кронштейнов и направляющих профилей. Конструктивные особенности этого узла зависят от типа профиля и используемых облицовочных панелей. Подробное описание этого узла можно найти в инструкции по монтажу.
3. Узел оконного откоса. Конструкция этого узла позволяет выполнить облицовку дверных и оконных проемов с соблюдением требований пожарной безопасности и свободного доступа воздуха в вентилируемое пространство.
4. Узлы внутренних и наружных углов. В этих элементах используются специальные кронштейны и угловые профили. В некоторых системах в целях пожарной безопасности в внутренние угловые направляющие устанавливаются противопожарные пластины.

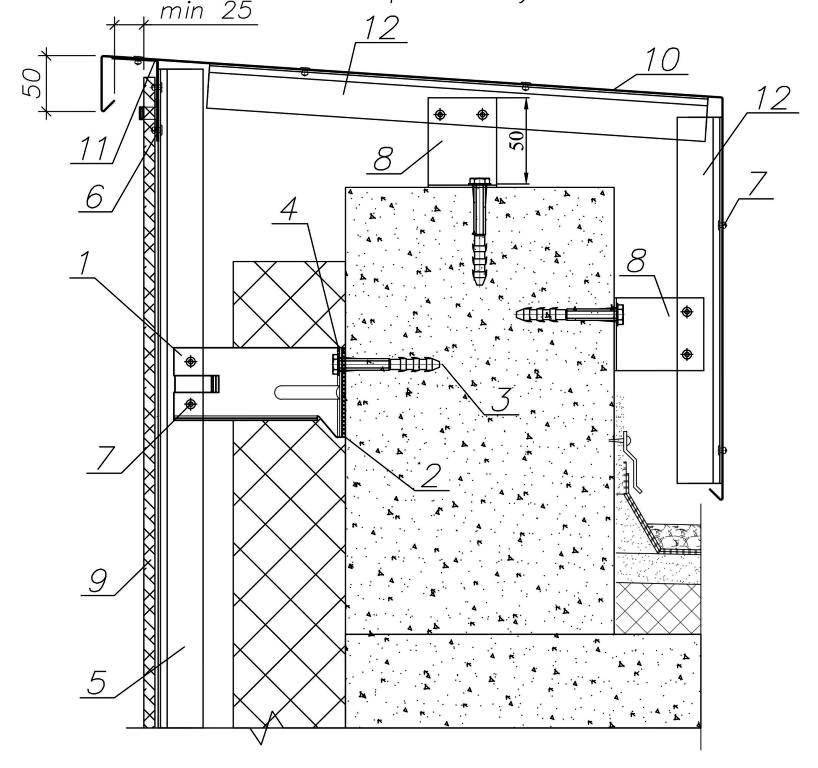

5. Узел парапета и цоколя. Эти элементы каркаса должны не только обеспечивать надежное крепление облицовки, но и способствовать циркуляции воздуха в вентилируемой зоне. Для этого нижняя планка изготавливается из перфорированного материала.
6. Узел противопожарной отсечки. Элемент предназначен для предотвращения распространения огня во внутренней полости фасада.
Рекомендации экспертов по обработке и монтажу
Распиливание композитных панелей выполняется фрезерным оборудованием. Если объем работ большой, то оно должно быть стационарным, иначе можно обойтись и ручным, например, дисковой пилой, фрезой. В процессе обработки листы зажимаются с помощью струбцин. Обязательно понадобятся прокладки из древесины или полимера. Они защитят облицовку от образования вмятин.
При распиловке панелей нужно учитывать следующие нюансы:
- для алюминиевых кассет допускается использование стандартных лобзиковых пил, скорость осуществления резки не более 5000 об/мин;
- для фрезерования материалов нужно применять фрезы из твердых сплавов металлов (5000 об/мин) или быстрорежущей стали (3000 об/мин);
- глубина выполнения фрезерования зависит от общей толщины внешнего листа алюминия, при сгибе угловых элементов толщина оставляемого во время резки слоя не может быть менее 0,6 мм, если лист 0,5 мм (0,4 для листов 0,3 мм);
- для изготовления прямоугольных канавок 1-1,2 мм (лист 0,3) и 1,3-1,6 (для 0,5).
Сверление и гибка
Панели сверлятся спиральным сверлом по металлу. Оно должно быть изготовлено из быстрорежущей стали. Для ускорения выполнения работ выбирают сверла с углом острия от 100 до 140 градусов.
Алюминиевые панели легко сгибаются. Для этого не потребуется специфическое оборудование. Вполне подойдет окантовочный пресс или гибочная машина. Чтобы свести к нулю риск повреждения панелей их наружную поверхность защищается фольгой или пластиковыми (полиэтиленовыми) листами толщиной 2 мм.
Допустимый радиус изгиба должен быть как минимум в 15 раз толще листа
Важно и расстояние от края листа до расположения места изгиба. Отступ составляет не менее 5 толщин материала. Нужную форму получат путем окантовочной фрезеровки
То есть панель гнется после выполнения фрезерной обработки. Поскольку толщина оставшегося материала получается незначительной, придать нужную форму можно и вручную. Работы выполняются стационарно на объекте
Нужную форму получат путем окантовочной фрезеровки. То есть панель гнется после выполнения фрезерной обработки. Поскольку толщина оставшегося материала получается незначительной, придать нужную форму можно и вручную. Работы выполняются стационарно на объекте.
Особенности конструкции
- защитно-декоративный материал;
- каркас с крепежными изделиями (подсистема для вентилируемого фасада);
- изоляционный слой;
- вентиляционный зазор — то самое воздушное пространство, о котором мы писали чуть выше.
Изоляционный слой
состоит из тепло-, паро-, или гидроизоляционного материала (можно комбинировать). Он крепится непосредственно к стенам с помощью механических болтов, поскольку строительный клей может не обеспечить качественную адгезию к неровным поверхностям. Изоляционное покрытие состоит из из минеральных волокон, пенопласта или пенополиуретана.
Выбор изоляционного материала зависит от следующих эксплуатационных требований:
- теплоизоляция;
- водонепроницаемость;
- пожароустойчивость;
- шумоизоляция.
Воздушный зазор
между изоляцией и наружной облицовкой должен иметь соответствующие размеры, чтобы гарантировать эффективную циркуляцию воздуха. Обычно толщина составляет от 40 до 100 мм. Чтобы обеспечить хорошую проходимость воздуха внутри зазора, снизу и сверху должны быть установлены вентиляционные отверстия с защитными решетками, чтобы посторонние предметы не могли попасть в конструкцию.
Крепежный каркас (подсистема)
состоит, как правило, из экструдированных алюминиевых элементов: кронштейнов, стоек, поперечин, анкерных болтов и заклепок. Помимо крепкого соединения всех слоев, каркас выполняет функцию переноса веса облицовочных плит на стены здания и предотвращает вибрации.
Технология отделки фасада
Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.
Инструменты
Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.
Необходимые инструменты и материалы:
- профиль для вентилируемого фасада;
- мембрана водо и ветрозащитного типа;
- облицовочный материал;
- тарельчатые дюбели;
- перфоратор;
- средство антисептического типа;
- теплоизоляционные материалы;
- кронштейн для вентилируемых фасадов;
- шуруповерт;
- дюбели анкерного типа.

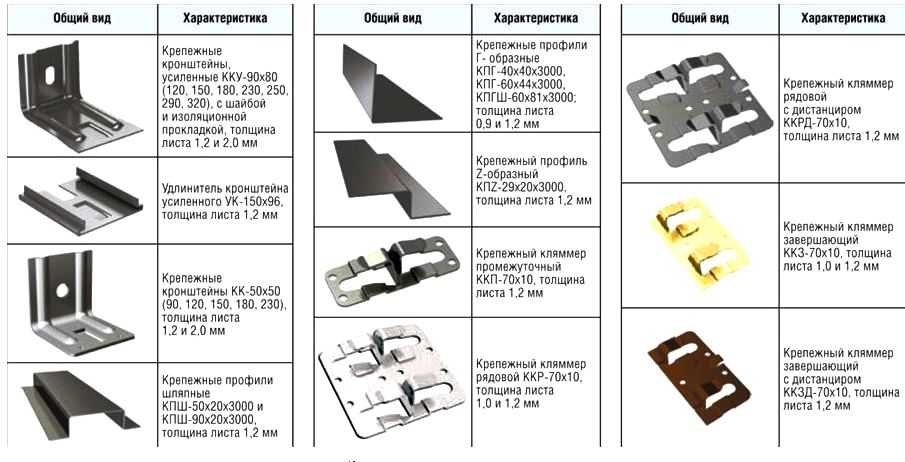

Крепежи для монтажа панелей вентилируемого фасада
Необходимые инструменты
Подготовительные работы
Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:
- подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
- обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
- обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.
Общая схема монтажа каркаса для фасада
Монтаж кронштейнов
Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.
Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:
- чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
- чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
- размер отверстий следует делать на один см больше дюбеля.
Подготовка отверстий под крепление кронштейнов
Установка кронштейнов
Монтаж фасадной направляющей
Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:
- размер направляющей не выше одного этажа;
- самый небольшой зазор между направляющими не более 7—9 мм;
- зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.
Каркас для вентилируемого фасада
Элементы каркаса
Монтаж облицовки
С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:
- основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;

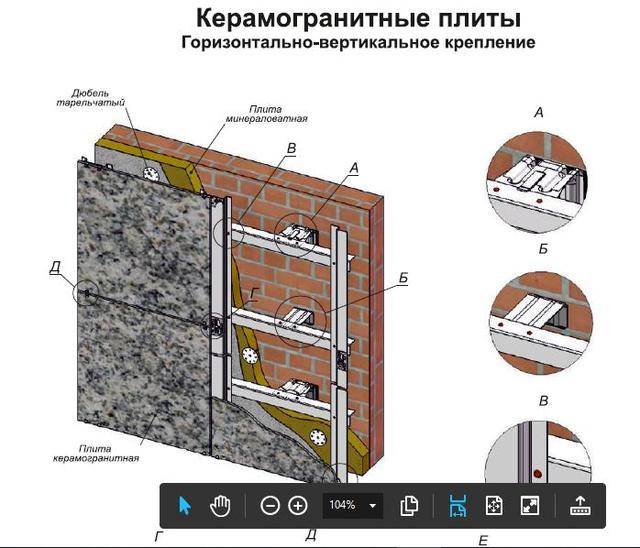

- основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
- фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
- обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.
Керамогранит
Металлические кассеты
Сайдинг
Крепление системы вентилируемых фасадов – это трудоемкий процесс
При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы
Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.
Противопожарные требования
Отдельно следует упомянуть о пожарной безопасности таких фасадов. Наличие постоянного притока и оттока воздуха внутри системы и антивандальная стойкость в этом случае – не плюсы, а наоборот, значительные минусы (данная информация относится к варианту утепления с использованием пенополистирола, так как минвата, в отличие от него не поддерживает процессов горения).
В случае использования по каким-то причинам некачественного утеплителя нестойкого к возгоранию и его дальнейшего воспламенения, потушить его будет очень сложно. Препятствовать будет следующее:
- Постоянный приток свежего воздуха, раздувающий пламя;
- прочная «перегородка» в виде облицовочных панелей.
Поэтому при выборе теплоизоляции, необходимо очень досконально отнестись к этому и приобретать только материал, не поддерживающий горение.Пенополистирол с маркировкой «С» горит не больше 4 секунд (самогаснущий). «Ф» — поддерживает горение 1 секунду, его цена дороже, но решать владельцу строения.
При соблюдении всех требований и рекомендаций минусы, связанные с противопожарной безопасностью пропадают, а остаются одни плюсы.
Чем облицевать вентфасад
Материалы, которыми облицовывают вентилируемые фасады:
- сайдинг (виниловый, акриловый, металлический, фиброцементный);
- керамогранит;
- отделочный кирпич;
- плитка (клинкерная, бетонная);
- дерево (вагонка, имитация бруса, термодревисина);
- панели (ПВХ, полипропиленовые, кликфальцевые).
Для облицовки можно использовать любой материал, обладающий эстетическими, защитными свойствами, а также с допустимой массой. Используя фасадные системы, можно изменить дизайн любого здания. Например, каркасный дом может стать внешне кирпичным, сруб – в стиле хай-тек в металлосайдинге.
