Важно знать: вес 1 м2 и целого окна ПВХ

От чего зависит вес пластикового окна, и какое окно лучше?

Благодаря применению современных более легких материалов вес пластикового окна значительно уменьшился. Если раньше вес окна с размерами 130 * 160 см составлял от 80 до 100 кг, то теперь это 50-70 кг. Это дало возможность применять ПВХ профили практически во всех сферах архитектуры. Это так, но повлияло ли это на качество окон и их характеристики?

Конструктивные составляющие пластикового окна

Все пластиковые окна состоят из профиля, армирующего усилителя, стеклопакета и фурнитуры. В зависимости от толщины нелицевых и лицевых стенок профиль делится на классы: класс «А» — 3(-0,2) мм; класс «В» — 2,7(-0,2) мм и класс «С», толщина стенок не нормируется. Исходя из класса профиля, его применяют в том или другом виде остекления. Производственный, жилой фонд, офисные и складские помещения и общественные места выдвигают свои требования к параметрам профиля.

От чего зависит вес окна

Вес пластикового окна уменьшается прямо пропорционально уменьшению массы профиля, на которую существенно влияет толщина перегородок, стенок и структура внутренних камер. Поэтому, чем меньше будет масса профиля окна, тем меньше материала ушло на его производство. Это выгодно производителю, а нужно ли это потребителю – рассмотрим далее.

Армирующий профиль

Армирующий профиль — это статический встроенный усилитель оконной конструкции, жесткость которой определяется его сечением и толщиной. Во время расчета статических характеристик окна жесткость профиля считается равной нулю и учитывается лишь момент инерции армирования. То есть, с возрастанием толщины армирования сечение усложняется, количество ребер жесткости увеличивается, а сама конструкция становится менее уязвимой для действий различных нагрузок и колебаний.

Фурнитура

Второй фактор, влияющий на вес пластикового окна, это фурнитура

Производители фурнитуры, имеющие историю и крепкие позиции на мировом рынке, с большой осторожностью относятся к вопросу облегчения и упрощения линейки своей фурнитуры. Некоторые запускают бюджетный вариант, но никогда не позиционируют его как основной

100% бюджет — это фурнитура только китайских и турецких производителей. Фурнитура, имеющая более простую конструкцию с тонкими стенками, будет менее надежной, так что лучше на ней не экономить.

Стеклопакет

В конструкцию стеклопакета входит стекло, дистанционная рамка, герметики (первичный и вторичный) и влагопоглотители. Учитывать массу нужно только стекла, так как остальное существенно на вес пластикового окна не влияет. Рассчитать, сколько весит окно довольно просто. Известно, что 1 квадратный метр стекла с толщиной 4 мм будет весить 10 кг. Поэтому можно рассчитать вес любого стеклопакета.

На что влияет вес окна

Исходя из всего вышесказанного, напрашивается вывод, что вес пластикового окна в большей степени зависит от веса стекла. Рассмотрим, на что влияет вес стекол.

— Эксплуатационные свойства окна. Чем створка легче, тем меньше она провиснет со временем. Но компенсировать это явление можно расклинкой створок по диагонали, для чего устанавливается специальный приподныматель-микролифт. Импост и рама располагаются в конструкции статично, поэтому под своим весом деформироваться не будут.

— Удобство монтажа окна. Это, пожалуй, выгодно только монтажникам, которым проще работать с легкой конструкцией.

— Нагрузка на стену. Вес пластикового окна не будет значительно влиять на создаваемые нагрузки на стены, так как эта масса незначительна в сравнении с запасом прочности стен.

— Стоимость. Естественно, легкое окно обладает меньшей материалоемкостью, кроме того, качество материала для таких окон чаще всего хуже, ведь надежные и качественные материалы имеют большой вес. Так что дешевые окна – это соответствующее качество.

Вывод: вес пластикового окна предопределен комплектующими, входящими в его состав и качеством их материалов. Производителю выгодно продавать легкие окна с уменьшенной материалоемкостью и худшим качеством по немного меньшей стоимости. Поэтому, заказывая более дешевое (легкое) пластиковое окно, Вы, соответственно заказываете слабые обещанные характеристики окна (надежность, долговечность, теплоизоляционные свойства и так далее).

Что предлагает стекольная фабрика «Omni Vitrum»

Если у вас не получилось самостоятельно сделать расчёт веса стекла, то просто напишите или позвоните нам по телефону, указанному на сайте в разделе «Контакты». Наши специалисты не только обязательно помогут вам узнать точную массу вашего экземпляра, но и подскажут, как лучше перевозить и устанавливать его.

В стенах нашего производства налажен профессиональный выпуск стекол и зеркал любых видов и габаритов. Вы сможете выбрать изделия из нашего каталога или же реализовать совершенно новое оформление интерьера по отдельному проекту, который будет выполнен в единичном экземпляре.

Замеряем пластиковые окна: как правильно определить размер

Пластиковые окна на сегодняшний день уже не роскошь, а необходимость. Во-первых, они эстетически хорошо выглядят, а во-вторых, защищают дома от шума, пыли и конечно, холода.

Как правило, в обычных домах устанавливают пластиковые окна стандартных размеров. Эти размеры определяются строго по ГОСТУ и строительным нормам и правилам.

Нормативные документы содержат информацию об оптимальных размерах окон в обычных домах, и учитывают:

1. Требования для освещенности помещения;
2. Размеры помещения;
3. Назначение помещения, они могут быть жилые или не жилые;
4. Уровень освещения естественным путем;
5. Пропускную способность окна.

Но, несмотря на это стандартные размеры пластиковых окон в панельных домах могут незначительно отличаться, буквально на несколько сантиметров.

Это важно!

На рынке окон существуют размеры для пластиковых окон в кирпичных, панельных или сталинских домах.

Поэтому строя новые здания, застройщики стараются не сильно отходить от заложенных стандартов, чтобы не создавать проблему себе и жильцам этих домов.

К примеру, в новом кирпичном доме, устанавливают пластиковые коричневые окна стандартные размеры которых составляют 1300 мм в высоту и 1400 мм в ширину. Тогда как хрущевских домах, эти параметры варьируются от 1300 мм до 1500 мм.

Из этого можно сделать вывод, что стандартные размеры пластиковых окон – это очень размытое понятие и точных цифр для этого нет.

Таким образом, если знать тип постройки, можно приблизительно просчитать стоимость стеклопакета.

Но все же, не все знают, как правильно замерить пластиковое окно, поэтому в данном случае, лучшим выходом будет обращение к специалисту, который выполнит для вас эту работу максимально быстро и качественно.

Если все же вы хотите самостоятельно научиться правильно, замерять пластиковое окно, вам необходимо будет учитывать некоторые особенности, а именно: стеклопакет должен быть чуть шире или одинаковым по размеру, в местах, где рама соприкасается с откосами; стеклопакет должен быть немного уже, чем сам откос.

Для того чтобы пластиковое окно было замерено правильно по высоте, вам потребуется:

1. От основания оконного проема до наружного верхнего откоса необходимо отнять 2 сантиметра;
2. К полученному результату необходимо прибавить примерно 1,5-2,5 сантиметра, это нужно для того, чтобы окно зашло в верхнюю четверть;
3. При применении подставочного профиля, который является обязательным условием при монтаже окон, необходимо отнять 3 сантиметра от полученного окна.

Размеры стеклопакета, как правило, должны быть меньше оконного проема примерно на 3-8 сантиметров. Это потребуется для монтажного шва.

Если у вас четверть получилась более чем 5 сантиметров, тогда придется использовать добавочный профиль.

Если вы все еще не знаете, как правильно замерить пластиковое окно, тогда вам понадобится помощь специалиста.

Обратите внимание!

Размеры стеклопакета должны быть меньше оконного проема примерно на 3-8 сантиметров.

В основном пластиковые окна, стандартные размеры, которых прописаны в ГОСТЕ, по стоимости обходятся гораздо дешевле, чем нестандартные окна, для частных домов, которые проектировали по индивидуальному заказу.

Благодаря новейшим технологиям изготовить такие окна можно за максимально короткий срок, при этом качество нисколько не пострадает, и окна будут радовать вас долгое время.

Нюансы процедуры определения размеров

Как узнать вес оконного блока

От чего зависит?

Вес ПВХ-окна напрямую зависит от массы профиля. А вот масса профиля зависит от параметров многих функциональных частей, например, толщины перегородок и устройства камер, чем легче оконный профиль, тем меньше весит вся конструкция.

Рама

Это каркас всего окна, на котором держатся перекладины, створки, фрамуги. В пластиковом окне рама изготовлена из ПВХ. Но, пластик может быть разного типа. Он отличается толщиной, соответственно, массой. Вес окна зависит от толщины стенки рамы. Если она относится к классу А, толщина фиксируется в пределах 3 мм. Класс В имеет предел 2,7 мм, а класс С не регулируется. Поэтому масса пластикового окна находится в прямой зависимости от показателей толщины и прочности профиля.

Профиль

Масса профиля увеличивается с каждой добавленной перегородкой и камерой — воздушным отсеком

Но толщина профиля имеет более важное значение. Чем толще изделие, тем крепче и надежнее окно, то оно становится тяжелее

Поэтому приходится этот показатель регламентировать документально, особенно для жилых помещений и офисов.

Армирующий профиль содержит металл, и еще больше увеличивает массу конструкции. Большинство пластиковых изделий выпускается с таким армирующим элементом. Он делает изделие прочным, предотвращает провисание створки. Также хорошо, когда окно оснащено дополнительными ребрами жесткости. Но они тоже добавляют вес. Остальные факторы, увеличивающие массу профиля:

1. Толщина наружных стенок. Поэтому в ТУ по остеклению зданий есть требования по ограничению толщины профильных систем.
2. Тип армирования. Например, г-образный тип каркаса легче, чем замкнутый.

Кроме конфигурации армирования, влияние на вес оказывает материал профиля. Готовый пластиковый профиль может иметь массу от 1,8 кг до 3 кг (в зависимости от камерности).

Стеклопакет

Этот элемент имеет вес намного больший, чем профиль. Пакет состоит из:

• стекла;
• первичного и вторичного герметика;
• дистанционной рамки;
• влагопоглотителя.

Массу окна легко вычислить, если знать количество стекол в пакете. Площадь стекла в 1 кв. м при толщине 1 мм составляет 2,5 кг. Вес стеклопакета зависит от количества стекол. Например, однокамерный весит 20 кг, двухкамерный – 30 кг. Масса изделия вычисляется по формуле.

Фурнитура

Еще один фактор, оказывающий влияние на массу окна. При изготовлении фурнитуры производители не считают правильным снижать вес деталей или упрощать конструкцию. Масса фурнитуры указывает на качество и надежность элементов.

Надежность работы всех частей фурнитуры зависит от качества и прочности металлических элементов, вмонтированных внутрь ручек, запоров или цапф.

Фурнитурный механизм из-за стальных включений весит от 2 кг до 2,4 кг (показатель зависит от фирмы производителя).

Створки

Работа створок зависит от соблюдения очередности и точности каждого этапа технологии монтажа. Также от непригодного качества фурнитуры или большого веса. Чтобы этого избежать, существуют ограничения для массы створок. Согласно нормам на стандартных ПВХ-окнах вес поворотных створок должен быть ограничен 60 кг. Некоторые производители снижают этот показатель до 50 кг с целью продлить срок эксплуатации изделия.

Масса створки равна 0,5 кг.

Свойства отдельных элементов конструкции

Заниматься гаданием не стоит: две совершенно одинаковые по размеру конструкции, выпущенные разными производителями или изготовленные из разных материалов, могут иметь разную массу. Причина заключена в следующем: может использоваться пластик разного типа или разное стекло, которое отличается толщиной и массой соответственно.

Вес 1м 2 окна ПВХ зависит от толщины стенки. Если у продукции, относящейся к классу А, этот параметр фиксирован и составляет 3 мм, то у продукции класса С он не регулируется никак. Класс В имеет ширину стенки 2,7 мм, соответственно, окно будет чуть менее прочным, и уменьшится его масса.

Важно знать, есть ли внутренние перегородки, так как они тоже прибавляют вес. Этот же параметр увеличится от числа воздушных камер

Каждое дополнительное стекло – это дополнительные килограммы.

Вес блока оконного ПВХ в основном зависит от толщины профиля. Более толстый делает конструкцию надежнее, но тяжелее, именно поэтому для жилых и офисных помещений регламентируется толщина стенки конструкции.

Если окно оснащено армирующим профилем, оно будет значительно серьезнее аналогов и по прочности и по массе. Большинство конструкций из ПВХ имеют такой профиль. Он нужен для того, чтобы сделать окно прочным, жестким, не допустить провисания блока или створки. Очень хорошо, если конструкция оснащена дополнительными ребрами жесткости, но этот показатель может стать и отрицательным, если вам нужно легкое окно.

Что зависит от массы?

Очень часто применяется собственно двухкамерный стеклопакет, по этому потребителю в первую очередь будет интересно выяснить, сколько весит окно ПВХ с 2-мя стеклами. Очень часто выяснить такой параметр можно также до приобретения: изготовитель указывает массу изделия. В большинстве случаев окно можно вставлять без опаски, в определенных требуется улучшить стенку

Последнее очень важно для домов старого фонда

От веса конструкции зависит и сложность ее обслуживания. Чем тяжелее створка, тем больше риск ее провисания. Это означает, что настраивать фурнитуру нужно будет чаще

Стоит приобрести и намного мощную фурнитуру, не экономить на ней, по этому, подбирая детали открытия, тоже нужно брать во внимание, сколько весит окно ПВХ

Eсли масса окна большая, не нужно заказывать конструкцию с безмерно длинной створкой. Лучше выполнить две намного легких.

А еще в нашем материале на ресурсе есть информация о классических размерах окон из дерева

Как проверить?

Эта задача ставит перед будущим пользователем два вопроса:

1. Что выбрать?
2. Как проверить соответствие и качество?

Выбор нужного окна начинается с понимания основных требований, которые важны для потребителя.

Проблема в огромности предложения различных видов стеклопакетов:

• светоотражающие;
• энергосберегающие;
• шумопоглощающие;
• усиленные (триплекс);
• витражные и т.д.;

Не усложняя задачу, остановим свой выбор из трех вариантов:

1. Однокамерный.
2. Энергосберегающий.
3. Двухкамерный.

Выбор одинарного или двойного пакета рассмотрен в предыдущем разделе, и добавить здесь нечего. В случае с энергосберегающим – нужно проверить по документам его формулу, она должна выглядеть как: «4i – 16 – 4» или «4k – 16 – 4».

Если предпочтение отдается двухкамерному стеклопакету, нужно учитывать увеличение глубины изделия. Размер камеры будет не 16 мм, а меньше. Учитывая, что минимально допустимое размер камеры 10 мм, окончательный размер изделия составит 32 мм.

Проверить его качество можно по таким параметрам:

1. Торец должен быть покрыт плотной пленкой силиконового герметика черного цвета. Поверхность покрытия должна быть ровной.
2. Стекла должны быть чистыми, не иметь разводов, внутри стеклопакета не должно быть мусора или пыли.
3. Дистанционная рамка не должна иметь трещин, убоин или загибов. Разрез на ней должен быть в одном месте, что свидетельствует об изготовлении на высокоточном автоматическом оборудовании.
4. На энергосберегающем стеклопакете, покрытие должно быть направлено внутрь помещения. Если зажечь свечу, то в отражении можно увидеть три язычка пламени. На среднем отсвете должна быть фиолетово – бордовая каемка.

Теплофизические свойства фаянса

В таблице представлены теплофизические свойства фаянса при комнатной температуре. Свойства фаянса даны для следующих типов: глинистый, известковый фаянс, полевошпатовый фаянс: хозяйственный, санитарно-технический.

В таблице приведены следующие свойства фаянса:

• плотность фаянса, кг/м3;
• пористость, %;
• коэффициент теплового расширения (КТР), 1/град;
• предел прочности на сжатие, кГ/см2;
• предел прочности на изгиб, кГ/см2;
• теплопроводность фаянса, Вт/(м·град).

1. Физические величины. Справочник. А. П. Бабичев, Н. А. Бабушкина, А. М. Братковский и др. Под ред. И. С. Григорьева, Е. З. Мейлихова. — М.: Энергоатомиздат, 1991. — 1232 с.
2. Стекло: Справочник. Под ред. Н. М. Павлушкина. М.: Стройиздат, 1973.
3. Чиркин В.С. Теплофизические свойства материалов ядерной техники.
4. Сентюрин Г. Г., Павлушкин Н. М. и др. Практикум по технологии стекла и ситаллов — 2-е изд. перераб. и доп. М.: Стройиздат, 1970.
5. ГОСТ 13569-78 Стекло оптическое бесцветное Физико-химические характеристики. Основные параметры

Стоимость витражного остекления в Москве

Стоимость панорамного остекления фасадов в Москве разная. На нее влияет степень сложности монтажных работ, вид системы крепления и стеклопакета, встраиваемые окна и двери.

Стоит учитывать, что по стоимости крепежные системы разных производителей могут намного отличаться.

Определяется цена за 1 м2, но при большом заказе на витражное остекление она, как правило, снижается.

Удовольствие такое может и дорогостоящее, но нарядные, современные, оригинальные и практичные стеклянные витрины или панорамные стены того стоят.

Стоит отметить, что монтаж витражного остекления – очень ответственная и трудоемкая работа, которую следует доверить опытным специалистам.

Вернуться к содержанию

Плотность стекла

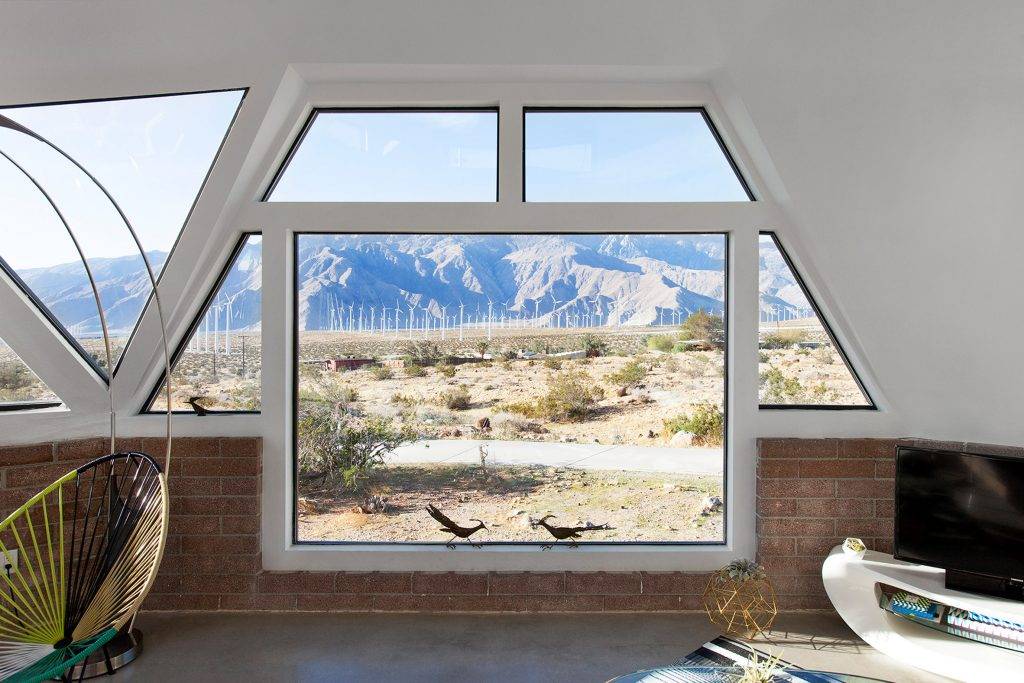

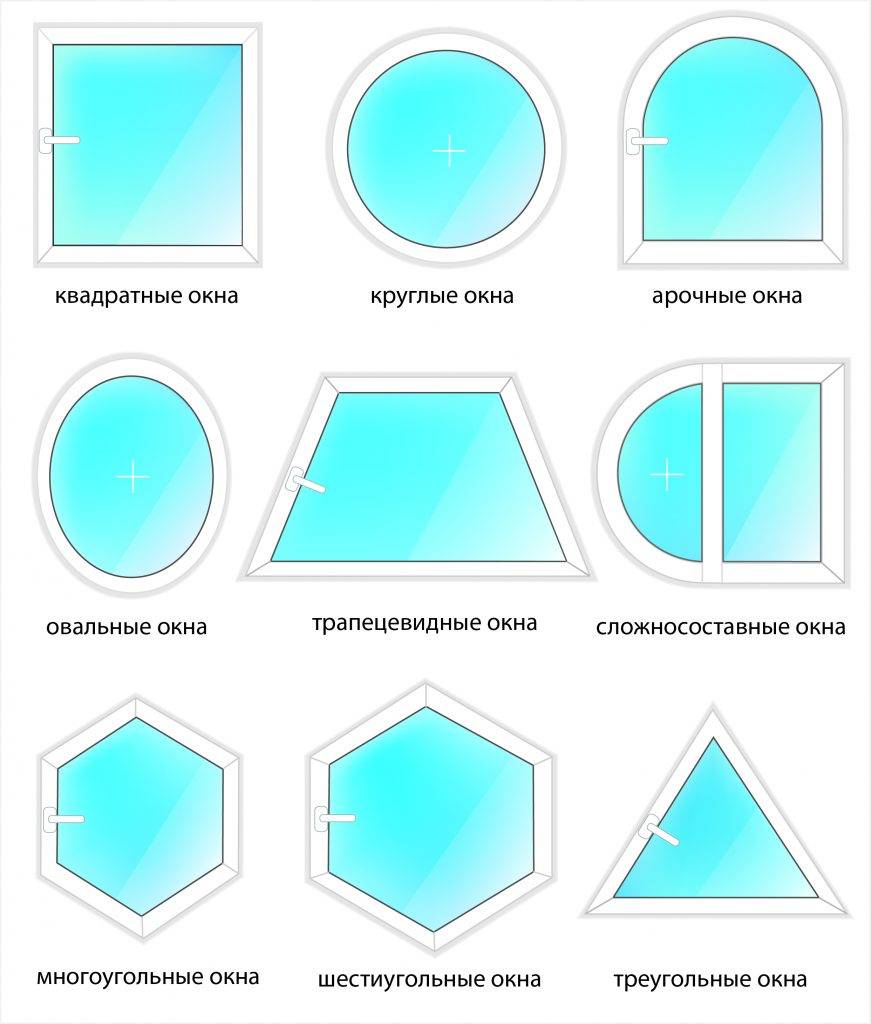

Нестандартные

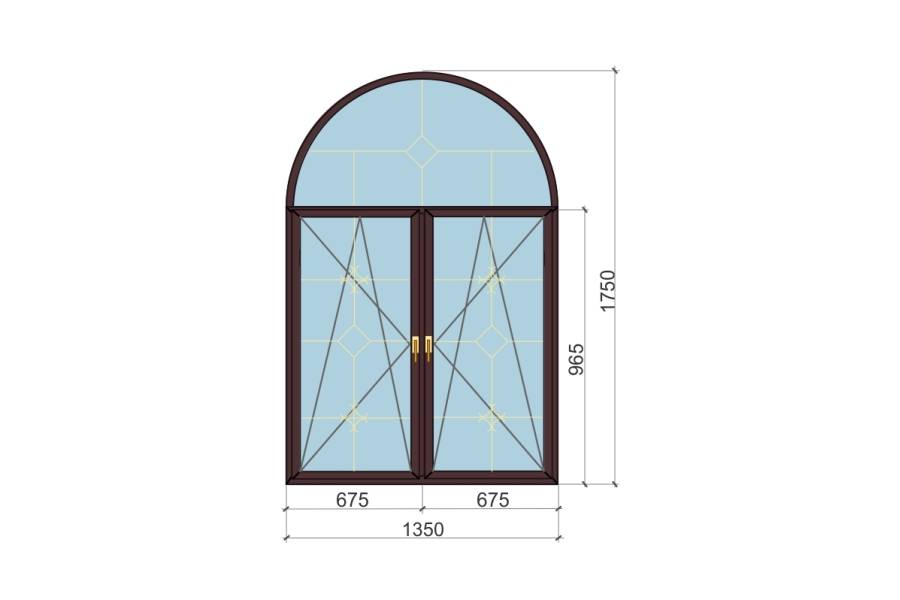

Установка стандартного оконного блока прямоугольной или квадратной формы не всегда представляется возможной. В такой ситуации приходится изготавливать пластиковое окна на заказ, подгоняя его точно под габариты имеющегося проема.

Современные технологии позволяют сформировать конструкцию любого размера и формы. Однако, планируя разработку индивидуального проекта, следует вспомнить действующие ограничения:

• максимальная квадратура глухого окна 6 квадратов;
• наибольшая высота конструкции с открывающимися створками 2,2 м;
• глухое окно не может быть меньше 0,3 на 0,4 м, а створчатое 0,4 на 0,5м.

Зная эти особенности, можно приступать к разработке проектной документации. При этом надо обязательно руководствоваться требованиями, установленными нормативными документами. Для детской, спальник и гостиной можно смело выбирать конструкцию с максимальными габаритами. Для подсобки, кухни и ванной – с минимальными. Площадь самого окна выбирается с учетом внутреннего пространства. Поступающего из вне света должно быть достаточно для конкретной комнаты. Так, для детской или спальни площадью 10 – 12 квадратов заказывают оконный блок размером 0,9 на 0,9 м. при большей квадратуре увеличивают либо размер монтируемой конструкции, либо число самих окон.

Документы, устанавливающие требования

На пластиковые окна установлено более 20 ГОСТов, регламентирующих параметры, характеристики, свойства изделий, а также процессы по изготовлению и монтажу. Чтобы определить допустимый вес изделия, понадобится обратиться к нормативным документам:

1. ГОСТ 30674-99. Межгосударственный стандарт определяет все параметры оконных блоков из ПВХ-профиля.
2. ГОСТ Р 56926. Описывает все требования к оконным и балконным конструкциям.
3. ГОСТ 23166-99. Текст посвящен общим техническим характеристикам оконных блоков.
4. ГОСТ 24866-99. Этот документ содержит технические условия по стеклопакетам клееным строительного назначения.
5. ГОСТ 30673-99. Текст о технических условиях для поливинилхлоридных профилей.

Каждый из этих документов содержит информацию, необходимую для расчета правильного веса ПВХ-окон.

Нестандартные стеклопакеты.

Вес стеклопакета

Рис. 1. Схема стеклопакетов.

Вы собираетесь приобрести стеклопакет, но пока еще не решили, какой именно вам нужен? Или решение уже принято, но остались некоторые сомнения по поводу принятого варианта? В этой статье мы постараемся развеять ваши опасения и предоставим все необходимые сведения.

Некоторые люди считают, что ключевой особенностью стеклопакетов является количество камер. Для других в роли главенствующего фактора выступает цена. Но и те, и другие немного заблуждается. Да, количество камер и стоимость – это важные детали. Ключевым фактором, влияющим на простоту установки, долговечность и, в конце концов, стоимость всех комплектующих пластикового окна, является вес стеклопакета.

Масса данного элемента оказывает непосредственное воздействие на следующие параметры:

• Пользование. Чем тяжелее стеклопакет, тем более вероятно возникновение по происшествию времени провисаний. При сильном провисании створки труднее поддаются регулировке.
• Постепенный износ фурнитуры. Чем тяжелее окно, тем качественнее и прочнее требуется фурнитура.
• Процесс установки. Чем легче стеклопакет, тем быстрее происходит монтаж. Работа с тяжелыми конструкциями требует больших навыков и опыта.
• Нагрузка на конструктивные элементы. При установке тяжелых окон на балконах и лоджиях старых многоквартирных домов требуется обязательное произведение дополнительных расчетов. Стены новых зданий без проблем способны выдерживать нагрузки от массивных конструкций.
• Цены. Если попытаться раскрыть данный вопрос максимально сжато, то формула определения стоимости предельно проста: площадь*массу. Чем тяжелее стеклопакет, тем больше комплектующих повышенного качества использовалось при его изготовлении. Чем больше вес, тем больше толщина стекол. Поэтому двухкамерный стеклопакет всегда будет стоить дороже однокамерного.

Вес однокамерного стеклопакета

Рис. 2. Схема профиля окна с однокамерным стеклопакетом.

При изготовлении однокамерных стеклопакетов чаще всего применяются стекла толщиной 4 мм. Для самой камеры в большинстве случаев выделяется 16 мм (отношение 4*16*4 считается наиболее оптимальным). Следует отметить, что увеличение толщины стекла оказывает гораздо более сильное влияние на вес всего стеклопакета, чем утолщение камеры на равнозначную величину (+1 мм камеры прибавит 200 г веса 1м2, а прибавка 1 мм к толщине одного стекла способна утяжелить один квадратный метр на 2,5 кг, что равно 5 кг на 1м2 при утолщении обоих стекол).

Но не стоит считать, что толстые стекла способны лучше защитить от холода, чем более тонкие. Согласно расчетам, большая камера оказывает более сильное сопротивление теплопередаче. И при этом вес всей конструкции при увеличении камерного пространства будет меньше, чем при утолщении стекол.

Масса данного элемента рассчитывается от соотношения следующих параметров

• Площадь
• Свойства стекла (обычное, противоударное и т.д.)
• Толщина

Согласно строительным нормам, стандартные габариты не могут превышать 3,2*3 м и быть меньше 0,3*0,3 м. Поэтому примерное значение массы однокамерных стеклопакетов может находиться в пределах от 2 до 226 кг.

Вес двухкамерного стеклопакета

Рис. 3. Профиль окна с двухкамерным стеклопакетом.

Как вы уже поняли, вес двухкамерного стеклопакета превышает вес однокамерного, тем самым оказывая большую нагрузку на профиль, прочностная характеристика которого должна быть выше аналогичной величины профиля предыдущего типа конструктивного элемента.

Рис. 4. Профиль окна с двухкамерным стеклопакетом в разрезе.

С точки зрения сопротивлению теплопередаче две камеры справляются с этой задачей лучше, чем одна. Следует отметить, что величина расстояния между стеклами может иметь различие (т.е. равная толщина камер – необязательное условие). На финальной стадии производства из этого пространства может быть откачан воздух и заменен на инертный газ. Но в любом случае, в обязательном порядке производится устранение влажности, так как наличие конденсата в камерах способно препятствовать сохранению тепла в помещении.

Почти всю долю массы конструкции занимают стекла (более 95%). Остальная часть приходится на профили, фурнитуру, пространство камер (имеет наименьшую величину). Если принять примерное значение, то двухкамерный стеклопакет тяжелее однокамерного в 1,5 раза. Формула расчета веса практически идентична предыдущему пункту, только в нее следует добавить значение величины еще одного стекла (в этом случае их три).

Теперь вы сможете самостоятельно ответить на вопрос: «Сколько весит этот стеклопакет?». Ну а если у вы хотите прояснить еще некоторые детали, то ознакомьтесь с этими видео.
