Ветровые планки на кровле

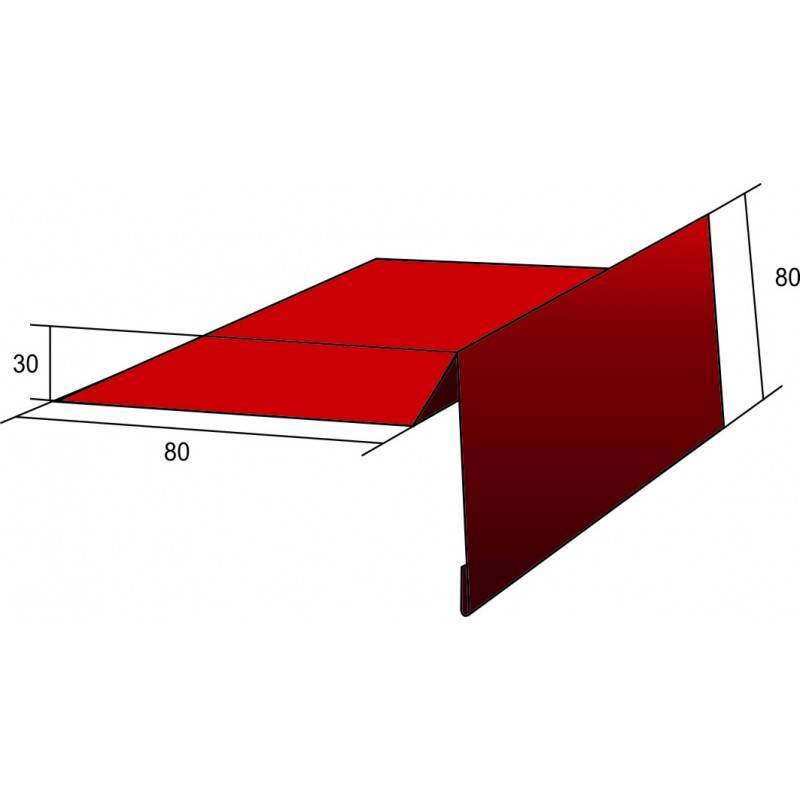

Карнизная планка: размеры

Планки, защищающие кровлю изготавливают из оцинкованного стального профиля. Изготовители применяют для их производства такие же тонкие листы стали, толщина которых варьируется от 0,4 до 0,5 мм, как и для производства металлической черепицы.

Они покрываются такими же полимерными материалами, например полиэстером или пластизолом, какими покрывается, в свою очередь,металлочерепица. В случае применения композитной металлочерепицы планки покрывают базальтовой крошкой. Примерная длина элемента вапьируется в пределах 50-60 см.

Потому как планка как бы “сажается” на основание кровли, необходимый метраж набирается из отдельных ее частей.

Технология монтажа своими руками, типы установки

Необходимо проводить работы в несколько этапов, соблюдая последовательность:

1. Снятие размера. На данном этапе определяется длина всей полосы по периметру кровли и его высота, которая должна заходить под профнастил минимум на 50 миллиметров. Свес под скат крыши опускается до водоотводящего лотка с углублением на 1-2 сантиметра внахлест. На основании полученного параметра определяется тип планки, количество и градус загибов, рисуется чертеж.

2. Изготовление или покупка готового отлива согласно измерениям. Для соблюдения общего ансамбля нужно приобретать панель такого же цвета, что и выбранный профлист, тогда доборный элемент не будет отличаться и портить внешний вид.

3. Если проектом предусмотрена водоотводящая система, то ее крепеж производится в первую очередь. Сначала устанавливаются подвесы труб на стропильную конструкцию

Стоит обратить внимание, что для обеспечения хорошего слива кронштейны размещаются от середины к краю крыши с небольшим уклоном

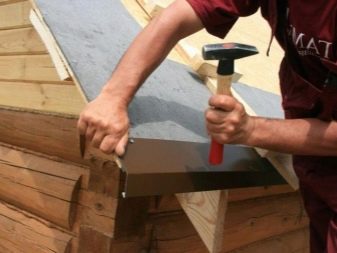

4. Между торцевой частью кровли и добором проводится монтаж защитной пленки или пароизоляции, которая предотвратит образование влаги и конденсата и станет преградой для насекомых и мелких птиц.

5. После установки сливной магистрали можно крепить карнизную планку на крайнюю доску обрешетки. Монтаж осуществляется гвоздями или саморезами с редкой резьбой. Все торцевые стыки между доборными элементами размещаются внахлест минимум на 3-5 сантиметров, это необходимо для обеспечения надежной гидроизоляции и защиты древесины от влаги, чтобы вода, стекающая по крыше, не попадала на голые участки обрешетки.

6. Торцы слива загибаются внутрь или закрываются специальной заглушкой из того же материала. Можно также перекрыть конец карниза, выпустив ветрозащитную панель на длину стропил.

Если в проекте дома не указана водоотводящая система труб, а ливневые стоки будут падать по скату вниз на отмостку, то на нижнем срезе слива нужно предусмотреть загиб в сторону кровли. Это позволит обеспечить дополнительную защиту древесины и части наружной стены от влаги и косых дождей.

В конце осуществляется фиксация ветровой полосы, которая накладывается поверх всей конструкции и прикручивается на саморезы с уплотнением или заклепки. Планку нужно монтировать к профнастилу и наличнику с двух сторон с шагом 300-400 миллиметров. Данная деталь после установки будет принимать на себя основную нагрузку от порывистого ветра и не позволит задираться материалу на крыше по краю.

Все работы по установке кровли и доборных элементов, так как они проводятся на высоте, должны осуществляться с соблюдением техники безопасности, с использованием страховочного оборудования. Для этих целей лучше привлечь специалистов, имеющих опыт в строительстве подобных систем.

https://youtube.com/watch?v=Sh50RsQgl6w

Как крепить ветровую планку на профнастил – пошаговая инструкция

Для строительства кровли требуется не только листовой материал, но и доборные элементы, позволяющие завершить монтаж (ветровая, карнизная, коньковая планки). Перед тем как крепить ветровую планку на профнастил, рекомендуется проконсультироваться у опытных строителей или изучить инструкции профессионалов.

Для чего это необходимо

Доборные элементы необходимы для защиты кровли и чердака от ветра, воды, снега и проникновения животных, в том числе птиц и летучих мышей. Герметизированная крыша из профнастила позволяет использовать в обустройстве мансарды любые материалы.

Деревянные стропила, обрешётка крыши и потолочное перекрытие будут оставаться сухими в любое время года, что значительно увеличит срок службы всего строения. На чердаке можно круглый год хранить вещи и некоторые продукты, не опасаясь их порчи.

Ветровая планка и другие защитные элементы имеет и декоративное значение. Кровля, построенная в единой цветовой гамме, придаёт строению красивый, эстетичный вид.

Пошаговая инструкция

Монтаж торцевой планки предшествует установке конькового профиля. Работа включает следующие шаги:

Шаг 1. Замеряют длину скатов крыши.

Шаг 2. Делают разметку на торцовой планке и отрезают полотно ножовкой.

Монтаж торцевой планки металлочерепицы – Торцевая планка для металлочерепицы: как правильно выбрать ? характеристика и основные виды и монтаж — Мини гостиница «Отель А»Торцевая планка для профнастила: размеры и порядок монтажа, материал изготовленияПланка торцевая для металлочерепицы: назначение и порядок установкиВетровая планка для металлочерепицы: размеры и установка ветровой планки на металлочерепицу двускатной крышиКак выбрать торцевую планку для металлочерепицы? Характеристика и основные виды и Монтаж +ВидеоПланка торцевая для металлочерепицы: назначение и порядок установки

Шаг 3. На конце, обращённом книзу, делают косой пропил с «козырьком».

Шаг 4. По внутренней стороне, которая будет прилегать к профлисту, приклеивают уплотнительную ленту.

Шаг 5. Планку укладывают на место монтажа и крепят саморезами (с шагом 30–50 см).

Шаг 6. В своде крыши срезы торцовых планок накрывают коньковым профилем. В соединении используют уплотнитель.

Шаг 7. Все стыки и швы желательно покрасить краской или заполнить их прозрачным силиконовым герметиком.

Если в месте встречи торцевой и карнизной планок образовались зазоры, их закрывают, вырезая кусочки одного профиля и загибая другой. Или делают металлические вставки из обрезков.

Ветровую планку не всегда можно крепит прямо на обрешётку. При большой ветровой нагрузке или особенностях конструкции сначала крепят ветровую доску, а на неё — торцевые планки.

Ветровую планку нужной конфигурации можно не покупать, а заказать на предприятии, занимающемся резкой металла. Такой профиль обойдётся дешевле, а по качеству не будет отличаться от заводского.

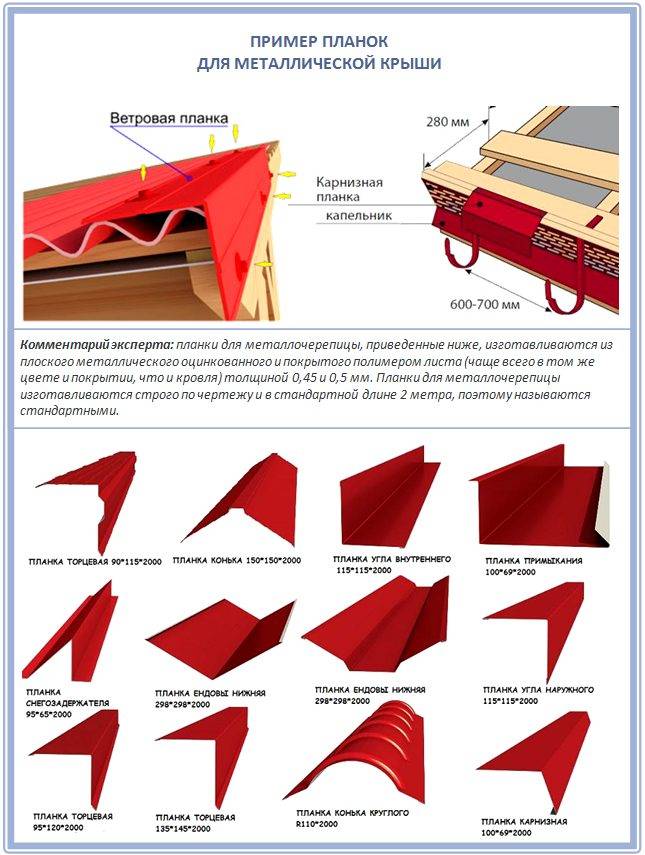

Технические характеристики и разновидности ветровых планок

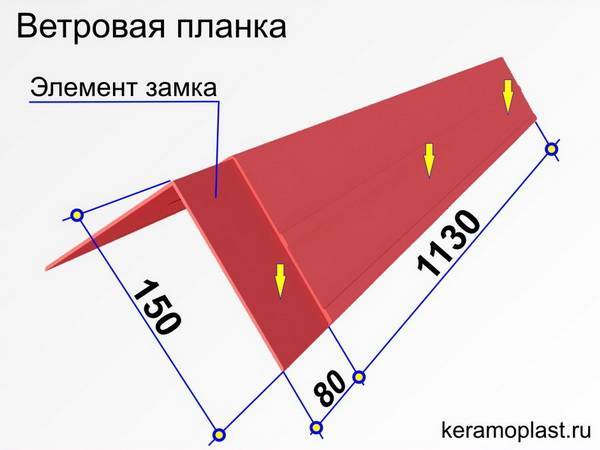

Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

фронтонная планка – необходима для защиты от осадков боковой части скатов;
коньковая – предназначена для герметичного закрытия зазора в верхней части стыковки скатов;
карнизная – монтируется перед водосточной системой, на край ската.

Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

длина изделия – 2 м, важно иметь ввиду, что полезная площадь будет меньше приблизительно на 5-10 см, то есть расчет стоит ввести от полезной длины, составляющей 190-195 см; ширина планки – 9х15 см или 4х6 см, при этом более широкое изделие используется для кровли из металлочерепицы или профнастила с высокой волной и с большим углом наклона скатов крыши из профлиста, а узкий вариант отлично подходит для плоских кровель, где используются профлисты с малой волной. Отличаться ветровые планки могут и по материалу производства

В частности, различают 3 основных варианта

Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

Алюминиевые изделия – наиболее доступный и недорогой вариант. Главный недостаток материала в том, что он легко гнется и деформируется при механическом воздействии. В связи с чем сложно произвести монтаж, особенно неопытным пользователям. Стальные – внешне практически не отличимые от алюминиевых планок. Однако, лишены большинства их недостатков. Изделия характеризуются большой прочностью и надежностью, но и цена их несколько выше алюминиевых аналогов. Медные – считаются наиболее дорогим видом ветровых планок, но также одним из самых привлекательных. Такие изделия не боятся воздействия влаги и отлично противостоят коррозии в течение долгих лет. Кроме того, их сложно повредить при монтаже и эксплуатации

Однако, важно учесть, что изделия имеют большой вес, что подходит далеко не для всех кровельных систем. Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия

Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки

Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

Установка

Монтаж ветровой планки для металлочерепицы можно легко провести своими руками. Пошаговая инструкция с фото:

Независимо от конструкции кровли (имеется в виду, варианты с углами), первой устанавливается лобовая доска, а уже поверх неё торцевая. Это необходимо для того чтобы избежать протекания системы. Стоит отметить, что в связи с таким типом монтажа, эти детали кровли имеют ключевое отличие в расположении пазов для креплений;
Далее, на стену здания устанавливается брус, который будет обеспечивать дополнительную поддержку ветровой торцевой панели;
Перед началом установки свеса также рекомендуется установить кронштейны для крепления водосточных желобов. В противном случае, крепление по уже готовому свесу может нарушить целостность планок и всей конструкции;
Карнизная планка устанавливается по определенной технологии. Между отдельными свесами должен выдерживаться шаг (не менее 200 мм). Каждая прибивается к основанию гвоздями 100;
После монтажа планок необходимо места соединения обработать антисептиком, для защиты древесины и крепежных изделий, и начинать укладку металлочерепицы;
Когда уже вся черепица установлена, необходимо продолжить крепить ветровую планку. Теперь каждая из деталей устанавливается внахлест (не менее 50 см). Специалисты говорят, что можно делать «набег» даже 70 см. Каждый отдельный элемент крепится к доске при помощи 4 гвоздей (или саморезов, в зависимости от потребностей). Это необходимо для защиты самого нижнего слоя металлического покрытия от повреждения ветром;
Особенно тщательно обрабатываются места примыканий металлочерепицы в отводам водостока, трубам и прочим отверстиям на кровле. Помимо ветровой планки здесь дополнительно нужно использовать гидро- и пароизоляцию;
Когда все ветровые карнизные планки установлены, начинается монтаж досок примыкания или торцевых. Они крепятся исключительно в местах примыкания кровельного материала и стен здания;
Главным требованием к её установке является правило высокой волны: планка монтируется выше, чем обрешетка на 1 волну металлочерепицы. Если применяется Каскад с волной 50 мм, то и торец устанавливается на высоте 50 мм над каркасом;
Для торцевой планки применяется только два крепежных изделия. Чаще всего это саморезы, в отдельных случаях используются гвозди;
Установка ветровой торцевой планки для металлочерепицы не требует большого нахлеста. Рекомендуемый – 50 мм. Это очень удобно, т. к. подрезать такую защитную доску можно на любые отрезки, чего не сделать с карнизной;
Под стыки настилается утеплитель и гидроизоляционное покрытие.

Периодически места стыков потребуется проверять на герметичность. Каждый сезон планки осматриваются и при необходимости заменяются. Для этого верхняя снимается при помощи пассатижей и заменяется на целую. Место стыка дополнительно обрабатывается тонким слоем герметика.

Видео: Установка уплотнителей и ветровой планки.

Средний срок службы планки – 50 лет, первые признаки коррозии могут проявиться уже спустя 10 лет. После этого рекомендуется либо покрыть карнизы и торцы защитными эмалями, либо полностью заменить покрытие.

Монтаж ветровой доски на крышу

Нередко возникает проблема с тем, чтобы правильно установить ветровую доску на свесах крыши.

Наиболее распространенные ошибки при установке краевых доборных элементов возникают из-за незнания или недооценки важности установки ветровых досок на свесах. Чаще всего самодеятельные строители допускают следующие ошибки:

Оптимальное сечение для ветровой доски 120х25 мм, обычно это сосна или лиственница, вырезанная под заказ по длине ската. На практике размеры и технология изготовления во многом зависят от кровельного покрытия и используемого стиля, так как сделать ветровую доску с узорами и резьбой для бревенчатого сруба или построек, отделанных под дерево, будет более зрелищным и эффектным, чем использование стандартного пластика или профилированного металла.

Устанавливаем фронтальные ветровые доски

Резные ветровые доски можно считать таким же элементом декора, как и резные наличники, крыльцо с деревянными резьбовыми элементами ограды и навеса. В большинстве случаев резные ветровые элементы изготавливают вручную с помощью электролобзика. После переноса рисунка и орнаментов на деревянный сосновый брус достаточно вырезать контуры фона, и получится типичная резьба на просвет. Такие ветровые элементы не закрывают ветровыми планками, оставляют открытыми. Швы и стыки заделываются силиконовым герметиком, а деревянные поверхности окрашиваются атмосферостойкой эмалью или лаком.

Перед разметкой и вырезанием узоров необходимо дополнительно примерить элементы с предполагаемой резьбой и наметить точку под установку крепежа. Для резных ветровых планок точки крепления сверлят увеличенным размером, чтобы при вворачивании саморезов не расколоть тонкое деревянное полотно, ослабленное резными узорами.

Пред установкой планки обрешетки тщательно размечают и подрезают ручной циркулярной пилой или обычной ножовкой. Чтобы края обрешетки не «играли», с обратной стороны свеса подшивают брус размером сечения 40х40 мм, усиление нужно прикрепить к каждому элементу обрешетки.

На следующем этапе на брус набивают ветровую планку, после чего можно выпускать полотно гидроизоляции кровли и устанавливать ветровую планку. Для того чтобы закрыть щель между фигурной поверхностью кровли из металлочерепицы и линейной ветровой планкой, используют силиконовые прокладки, укладываемые под доборный элемент. Если вылет свеса достаточно большой, мастера-кровельщики нередко дополнительно наносят на прокладки слой силикона, так как из-за большой парусности края кровли постоянно выгибаются под ветром, и прокладочный материал быстро выходит из строя.

Монтаж ветровой доски на подшивку сайдингом

Отделка фронтальных свесов с помощью сайдинговых панелей на сегодня считается одним из наиболее популярных и доступных способов оформления крыши. Для подшивки свеса используются две доски – наружная, она же ветровая или торцевая, и внутренняя направляющая планка.

Понятно, что для подшивки свеса потребуется как минимум две направляющие, на которые можно уложить сайдинговые панели.

Для торцевого элемента, как правило, используется дуб или лиственница, это наиболее нагруженная часть подшивки свеса. Можно взять и сосновую, но в этом случае вместо дюймовки придется использовать брус или сороковку. Наружная ветровая доска крепится на стальных кронштейнах или уголках непосредственно к материалу обрешетки. На каждые 3-4 м длины обрешетки достаточно использовать 4-х кронштейна.

Технология монтажа

Установка ветровых планок – простая операция. Чтобы получить надежную конструкцию следует придерживаться простых правил:

Карнизные планки нужно крепить непосредственно перед укладкой металлочерепицы

Это важно, так как кровля после монтажа полностью перекрывает опорный брус. Получить доступ к нему уже будет невозможно.
Ширина планок подбирается под размеры древесины. Желательно, чтобы эти элементы полностью закрывали отверстия, предотвращая попадание влаги.
Торцевые планки монтируют после укладки кровли

Эти элементы располагаются поверх перекрытия. Накладывать одну планку на другую нужно с нахлестом не больше 50 см.

Желательно, чтобы эти элементы полностью закрывали отверстия, предотвращая попадание влаги.
Торцевые планки монтируют после укладки кровли. Эти элементы располагаются поверх перекрытия. Накладывать одну планку на другую нужно с нахлестом не больше 50 см.

Технологию монтажа ветровых планок можно разбить на последовательные шаги.

Подготовка каркаса

Зачастую опорой выступают деревянные доски. Одни из них крепят вдоль карниза, другие прибивают вдоль всего торца. Толщина доски подбирается индивидуально. Она зависит от типа кровли и силы ветровых нагрузок. Прибивают древесину к обрешетке с помощью гвоздей или саморезов

Важно при этом максимально закрыть всю поверхность, чтобы не получить разрывы

Крепление

Монтаж планок осуществляется с помощью саморезов

Важно использовать специальные крепежи, которые исключат попадание влаги под шляпки, что может привести к быстрому распространению коррозии. Если нет возможности применять подобные метизы, их можно заменить обычными гвоздями. Карнизную планку прибивают к лобовой доске

Перед этим желательно прикрепить подвесы под водосборные трубы

Карнизную планку прибивают к лобовой доске. Перед этим желательно прикрепить подвесы под водосборные трубы.

Крепление торцевых планок после укладки металлочерепицы предполагает использование силиконового герметика. Им нужно пропитать все стыки. Это не позволит влаге проникать между стыками, оставаясь внутри. Карнизные планки можно соединять с нахлестом до 50 см. Такой подход позволяет исключить резку материала. Этот показатель для торцевых изделий не должен превышать 5 см.

При монтаже последних вариантов желательно под ними располагать листы утеплителя и гидроизоляционную пленку. С их помощью вы исключите быстрое разрушение материала, а также получите более герметичную и долговечную систему.

Ветровые планки для металлочерепицы являются важными элементами кровельных конструкций. Монтаж их может осуществляться самостоятельно. Для получения долговечной и стойкой кровли следует использовать только проверенные и качественные материалы. Если вы не уверены, что сможете выполнить монтаж своими руками, лучше решение таких задач доверьте бригаде опытных специалистов. Они проведут монтаж качественно и в короткий срок.

А в следущем видеоролике можно посмотреть на примере, как крепить ветровые планки.

Установка

Монтаж ветровой планки для металлочерепицы можно легко провести своими руками. Пошаговая инструкция с фото:

Независимо от конструкции кровли (имеется в виду, варианты с углами), первой устанавливается лобовая доска, а уже поверх неё торцевая. Это необходимо для того чтобы избежать протекания системы. Стоит отметить, что в связи с таким типом монтажа, эти детали кровли имеют ключевое отличие в расположении пазов для креплений; Установка планки
Далее, на стену здания устанавливается брус, который будет обеспечивать дополнительную поддержку ветровой торцевой панели; Защита перед монтажом черепицы
Перед началом установки свеса также рекомендуется установить кронштейны для крепления водосточных желобов. В противном случае, крепление по уже готовому свесу может нарушить целостность планок и всей конструкции;
Карнизная планка устанавливается по определенной технологии. Между отдельными свесами должен выдерживаться шаг (не менее 200 мм). Каждая прибивается к основанию гвоздями 100; Пример монтажа
После монтажа планок необходимо места соединения обработать антисептиком, для защиты древесины и крепежных изделий, и начинать укладку металлочерепицы;
Когда уже вся черепица установлена, необходимо продолжить крепить ветровую планку. Теперь каждая из деталей устанавливается внахлест (не менее 50 см). Специалисты говорят, что можно делать «набег» даже 70 см. Каждый отдельный элемент крепится к доске при помощи 4 гвоздей (или саморезов, в зависимости от потребностей). Это необходимо для защиты самого нижнего слоя металлического покрытия от повреждения ветром;
Особенно тщательно обрабатываются места примыканий металлочерепицы в отводам водостока, трубам и прочим отверстиям на кровле. Помимо ветровой планки здесь дополнительно нужно использовать гидро- и пароизоляцию;
Когда все ветровые карнизные планки установлены, начинается монтаж досок примыкания или торцевых. Они крепятся исключительно в местах примыкания кровельного материала и стен здания;
Главным требованием к её установке является правило высокой волны: планка монтируется выше, чем обрешетка на 1 волну металлочерепицы. Если применяется Каскад с волной 50 мм, то и торец устанавливается на высоте 50 мм над каркасом; Установка торцевой планки
Для торцевой планки применяется только два крепежных изделия. Чаще всего это саморезы, в отдельных случаях используются гвозди;
Установка ветровой торцевой планки для металлочерепицы не требует большого нахлеста. Рекомендуемый – 50 мм. Это очень удобно, т. к. подрезать такую защитную доску можно на любые отрезки, чего не сделать с карнизной;
Под стыки настилается утеплитель и гидроизоляционное покрытие.

Видео: Установка уплотнителей и ветровой планки.

Как устанавливать ветровые доски

Методы крепления досок ветровой защиты для профилированной и мягкой кровли во многом похожи, хотя и имеют некоторые различия. В любом случае к монтажу ветровой планки приступают после того, как была собрана и монтирована контрольная обрешетка, монтированы держатели для водосточных отводов, и на карнизе прибиты капельниковые планки. В кровельной конструкции отсутствуют только желоба ендова и накладка конькового типа, ее монтируют вместе с ветровой планкой.

Монтаж планок на крыше из металлической черепицы

Как произвести установку ветровой доски на крыше? Сама по себе накладка из пластика для защиты является очень непрочной и гибкой, и ее можно легко испортить при монтаже. По этой причине, даже если вдоль кромки выглядывает из-под металлической черепицы рейка контрольной обрешетки, прикреплять к ней ветровую планку нельзя. Даже если постараться и прибивать ветровую планку на рейку под кровельное покрытие, это способно привести к кровельной деформации из металлической черепицы. Скорее всего, это оборвет ветровым порывом с фононной кромки крыши. По этой причине для фиксирования ветровой планки нужно заранее набивать доску-подкладку с шириной в 8 см и толщиной 1.5-2 см.

Полезный совет! Подкладку требуется выбирать из прочного дерева, и лучше всего выбирать вяз или дуб, при этом сама по себе доска прибивается косыми гвоздями. Крепление, забитое под углом к дощатой поверхности, выдерживает самые сильные ветровые порывы.

Такую часть работу удобнее всего производить на этапе набивания реек контрольной обрешетки на базе будущей крыши. После того, как лист металлической черепицы будет уложен на кровельную поверхность. край фиксируют при помощи сосновой рейки 2*2 см, и так кромка покрытия будет жестко зафиксирована не станет выдавливать ветровую накладку при большом снеговом скоплении на кровле. Монтаж ветрозащитной накладки начинают с карниза, и при этом полка в первой секции должна заходить поверх капельниковой планки. На каждый новый отрезок ветровой планки монтируют внахлест 4-5 см с предыдущим листом. В верхней части полку требуется завести под коньковую накладку.

Установка планок на крыше из профилированного настила

Метод крепления планок ветрового типа на кровлю из профилированного настила ничем не отличается от установки профиля на кровельную кромку из металлической черепицы. Как и предыдущим методе, крепление защитного элемента будет выполняться на заранее нашитую по кровельному торцу опорную доску древесины, с шириной 7-8 см. Именно она и будет воспринимать большую часть нагрузок, которые связаны с ветровыми порывами и кровельной деформации. Еще одним отличие будет расположение кромки покрытия кровли на краю основания.

Останется лишь наносить герметик на волновую верхушку, укладывать ветровую планку на край и прикреплять ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборочного процесса ветровой защиты для битумных типов покрытий немного отличаются от случаев металлической черепицы и профилированных листов. Главная особенность будет заключаться в том, что планка будет подклеена под крышу. Первым делом на основание кровли требуется укладывать контрольную обрешетку. Для мягких покрытий обычно применяют обработанную фанеру или ОСБ плиты. Новым этапом станет укладка торцевой фронтонной доски. Из-за того, что у кровельного гибкого материала нет профилированной поверхности, не требуется придавливать волну на кровельное основание. По этой причине не требуется поднимать ветровую планку над базой подкладки. Достаточно только герметично прикрывать приклеенную кромку гонта или полотна. Для удерживания защитной планки из металла на кромке крыше достаточно прибивать бруски с сечением 4*4 см. Это требуется сделать на этапе монтажа кровельной обрешетки.

После того, как подкладка под первый слой стеклорубероида или гонты был приклеен на кровельный скат, требуется прибить ветровую планку. Под горизонтальную полку требуется наносить клеевой слой и прикрепить стяжками. Уже на этапе настилания покрытия кровли приклеивают на ветровую защиту по уровням пружины. В местах стыкования полотна с карнизной накладкой профиль из металла ветровой планки укладывают поверх карниза, в верхней части планку требуется запускать под коньковый треугольник.

Обзор цен и характеристик ветровых планок для профнастила

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов

Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.

Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
крепление софитов, если таковые предусмотрены в конструкции кровли;
декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.

Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.

Надеемся, что приведенная информация будет полезной.

Целевая нагрузка и места крепления торцевых планок на кровле

Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.

Функциями ветровых и карнизных планок являются:

Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

Некоторые профессиональные строители предлагают изготовить ветровые планки на крышу самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

Инструменты, необходимые для монтажа ветровой планки

Если монтаж торцевой планки выполняется самостоятельно, невозможно обойтись без некоторых строительных инструментов и принадлежностей:

Болгарка. Используется для подгонки торцевых планок по длине. Так как планки производятся фиксированной длины, подрезка обязательно потребуется. Если болгарки нет, можно воспользоваться ножницами по металлу или обычным электролобзиком, но качество резов будет не очень высоким.
Шуруповерт. Лучше использовать аккумуляторный шуруповерт ввиду его мобильности. Необходим для закрепления ветровой планки. Как альтернатива, может использоваться обычная дрель, на которой выставлены малые обороты.
Деревянная киянка или резиновый молоток. Могут понадобиться для подгонки планок по месту, так как обычный стальной молоток использовать нельзя.
Саморезы или пресс-шайбы различной длины с уплотнительными шайбами. С их помощью ветровая планка будет крепиться к торцевой доске и листам металлочерепицы.
