Как сделать виброплиту с электродвигателем своими руками для уплотнения грунта самодельно? Обзор и размеры

Виды виброплиты

Виброплиты классифицируются по:

1. Типу двигателя:

• Дизельная – применяется для больших объемов работ. Отличается повышенной мощностью.
• Электрическая – используется в закрытых помещениях, так как радиус работ ограничен длиной шнура. Поэтому делать такой вариант самостоятельно не целесообразно. Либо только для небольших дачных участков, где есть возможность использовать удлинители.
• Бензиновая – самый подходящий вариант для самостоятельного изготовления. Отличается достаточным уровнем мощности и высокой мобильностью.

2. Типу трамбовки:

• Прямой – устройство двигается только прямо.
• Реверсный – устройство двигается в любом направлении. Такая функция поможет делать работы в кратчайшие сроки.

Дополнительные элементы

Дополнительными элементами являются:

• рукоятка (водило), использующаяся для направления виброплиты во время работы;
• тележка, на которую устанавливают устройство при перемещении с одного места на другое;
• натяжной механизм, который обеспечивает плотность контакта приводного ремня со шкивами двигателя и вибрационного механизма.

Рукоятка представляет собой длинную скобу П-образной формы, изготовленную из трубки. Ее крепление к плите производится через шарнирное соединение, частично компенсирующее вибрацию и защищающую работника от ее воздействия.

Тележка является отдельным элементом, хотя существуют варианты конструкции с жестким креплением. Ее подводят под плиту, наклонив установку за рукоятку на себя, опирают на тележку и перевозят в нужное место. При жестком креплении ножки с колесами устанавливаются на основании в перевернутом положении. При необходимости перемещения виброплиты установку переворачивают и везут в другое место.

Натяжной механизм обеспечивает плотный контакт приводного ремня и шкивов

Важно, чтобы ролик имел ручей, соответствующий ручью шкивов. Это поможет продлить срок службы ремня. Если ролик виброплиты установлен с внешней стороны, размер ручья должен соответствовать тыльной стороне ремня

Для натяжки используется регулировочный винт, позволяющий ослабить ремень для замены или натянуть до рабочего состояния

Если ролик виброплиты установлен с внешней стороны, размер ручья должен соответствовать тыльной стороне ремня. Для натяжки используется регулировочный винт, позволяющий ослабить ремень для замены или натянуть до рабочего состояния.

Ремонт бензинового агрегата

Приступая к ремонту бензинового двигателя внутреннего сгорания, необходимо предварительно убедиться, что в баке нефункционирующего агрегата достаточно топлива, переключатель зажигания находился во включенном положении и воздушная заслонка стояла правильно. Это нужно сделать, чтобы лишний раз не разбирать технику и не тратить время зря.

Наиболее часто проблемы с ДВС вызываются следующими причинами:

• низким уровнем масла или его плохим качеством, при этом мотор вовсе не запускается либо останавливается во время работы;
• загрязненностью воздушного фильтра, которая приводит к неустойчивой работе мотора, потере мощности либо вовсе к невозможности его запуска;
• неисправностью свечи, что вызывает проблемы с пуском бензинового агрегата либо приводит к неустойчивому его функционированию;
• сильным загрязнением элементов выхлопной системы (или прогоранием глушителя), которое сказывается на ряде эксплуатационных характеристик оборудования;
• износом поршней либо отсутствием правильной регулировки карбюратора, что приводит к неустойчивой работе без нагрузки либо падению мощности.

Проверка масла

Если уровень масла ниже нормы, то пуск двигателя во многих современных моделях уплотнителей блокируется встроенными датчиками. Чтобы проверить это, поступают так:

• устанавливают оборудование на ровную площадку (в горизонтальной плоскости);
• откручивают крышку заливного отверстия;
• вставляют щуп;
• определяют достаточность масла по нему.

Масло для виброплиты требуется периодически менять из-за его загрязнения: первый раз – через 20 часов, а все последующие – через каждые 100 часов непрерывной эксплуатации техники. Смазочный материал лучше использовать высокого качества. Храниться масло должно в чистых емкостях.

Очистка воздушного фильтра

Воздушный фильтр очищают следующим образом:

• снимают, открутив предварительно гайку, крышку воздухоочистителя;
• отвинчивают следующую гайку и достают элементы фильтра;
• теплой водой с обычным моющим средством промывают губчатый фильтр, а затем его просушивают и смачивают моторным маслом, излишки которого отжимают;
• с помощью сжатого воздуха чистят фильтрующий элемент из бумаги;
• собирают воздушный фильтр.

На рисунке ниже представлена схема воздушного фильтра и его элементов.

Проверка свечи зажигания

Чтобы проверить состояние свечи зажигания (ее загрязненность, износ, расстояние между электродами) поступают так:

• используя торцовый ключ, снимают свечу;
• определяют степень ее износа, а также наличие дефектов, например, сколов;
• сравнивают величину зазора между двумя электродами с номинальным его значением 0,7-0,8 мм, регулируя расстояние при необходимости;
• если выкрученную свечу далее использовать нельзя, то ставят новую.

Обслуживание выхлопной системы

Устройство выхлопной системы показано на схеме ниже.

Обслуживание выхлопной системы проводят следующим образом:

• раскрутив винты М5, снимают кожух;
• чтобы рассоединить глушитель и пламегаситель, откручивают винт М4;
• используя металлическую щетку, удаляют углеродистые загрязнения;
• если глушитель не прогорел, то собирают весь узел.

Чтобы свести вероятность возникновения поломок бензиновых агрегатов к минимуму, нужно правильно ухаживать за техникой: вовремя менять масло, фильтры, свечи. Перед эксплуатацией виброплиты с любым типом двигателя следует осмотреть ее на наличие внешних дефектов, необходимо тоже проверить надежность болтовых соединений, натяжку ремня. После выполнения работы требуется очистить агрегат от различных загрязнителей, например, сажи, грязи, масла. При эксплуатации оборудования необходимо соблюдать рекомендации, изложенные в инструкции к нему. Простые правила позволят максимально продлить срок службы техники.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

• Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.

• Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
• О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
• Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

• Бензиновый мотор.
• Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
• Два куска швеллера.
• 4 болта на 12.
• Трубка для рукоятки — подбирается по размеру ладони.
• Амортизаторы от автомобильного мотора.
• 2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

• Аппарат для сварки и электроды.
• УШМ и диски к ней.
• Сверловочное приспособление (дрель или станок).
• Молоток или небольшая кувалда.
• Линейка, мел или чертилка, рулетка.
• Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

На последнем этапе изготавливается ручка, которая крепится к основанию через смягчающие пружины и колёса для удобства перемещения.

Как создать виброплиту. Пошаговая инструкция

1. Необходимо произвести манипуляции с двигателем. Если двигатель электрический, то необходимо снять с него крышку. Так, вы сможете регулировать обороты двигателя для дальнейших действий. Лучше всего использовать двигатель, который работает от 220 В.
2. С двух сторон симметрично необходимо сделать обрезы на металлическом листе. Надрезы делают болгаркой. Глубина их должна составлять не менее 5 мм, а глубина не более 10 см от края.
3. С помощью молотка необходимо сделать небольшие загибы по краю надрезов. Это надо сделать, для того чтобы машина при работе не закапывалась в песок. В таком положении места надрезов надо заварить сварочным аппаратом. Чтобы создать фиксацию торцевой части. Стоит помнить что если надрезы не сделать, то загнуть края до нужного угла будет невозможно.
4. При помощи нескольких шевлеров вибратор необходимо прикрепить к плите. При этом их надо правильно подогнать. Следует следить за тем чтобы поверхности ровно прилегали друг к другу и края не выступали. Затем по краям надо провести сварочным аппаратам для закрепления. Шевлеры приварить стоит с особой тщательностью, при поперечном положении сварки. Делают это на расстоянии 10 см друг от друга. Необходимо также учитывать центр плиты и расположение крепежных отверстий на самом двигателе.
5. Затем необходимо прикрепить вибратор уже болтами. Обычно это делают крепежами М10 или М12. Чтобы знать где вкручивать болты измерьте расстояние между крепёжными отверстиями на двигателе и соответственно проделайте отверстия на шевлерав, закрепите болтами. Самодельная виброплита готова.
6. Можно приступать к изготовлению ручки виброплиты. Возьмите отрезок трубы, который будет удобно располагаться в руке, из него можно сделать ручку. Её прикрепите к основанию при помощи эластичных подушечек. А также можно использовать сайлентблоки. Обязательно создайте то, что будет гасить вибрацию при работе двигателя, иначе ручка будет выскакивать у вас из рук.
7. Для транспортировки плиты и более удобного использования также необходимо прикрепить колесики к верхней части плиты. Для этого возьмите подходящий по размеру обрезок трубы и приварите его к основанию виброплиты. На края трубы закрепите сварочным аппаратом кольца соответствующего диаметра вашим колесикам. После этого закрепите колесики внутри приваренных колец, так чтобы при необходимости их можно было демонтировать.
8. В передней части самодельной виброплиты нелишним будет установить специальную ёмкость с водой. Проведите шланг, который будет надежно крепиться. При установке необходимо тщательно следить чтобы вода не могла никаким образом попасть на полость работающего двигателя.

https://youtube.com/watch?v=f5aH4Xo2d6c

Что такое виброплита?

Для чего нужна виброплита

Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.

В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента.

С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.

Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.

Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.

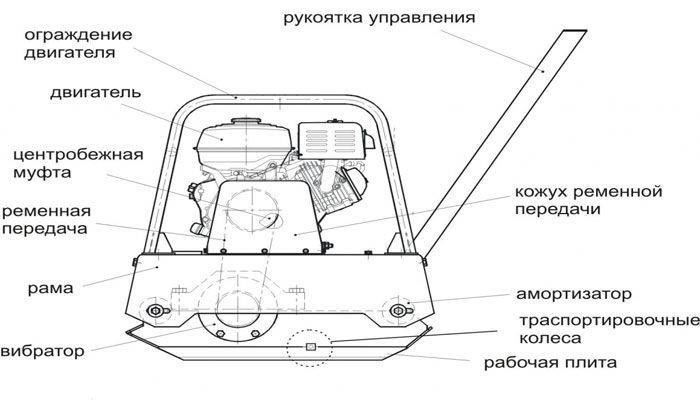

Конструктивное устройство механизма

На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.

Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.

Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.

Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.

Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.

Важно! Для достаточного уплотнения асфальта аппарат должен иметь не меньше 10кН. Плитку лучше укладывать с помощью плиты весом 75-90 кг и усилием 18-20кН.

Плотность финишного слоя зависит от вибрационного усилия

Чем оно выше, тем лучше утрамбовывается материал

Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.

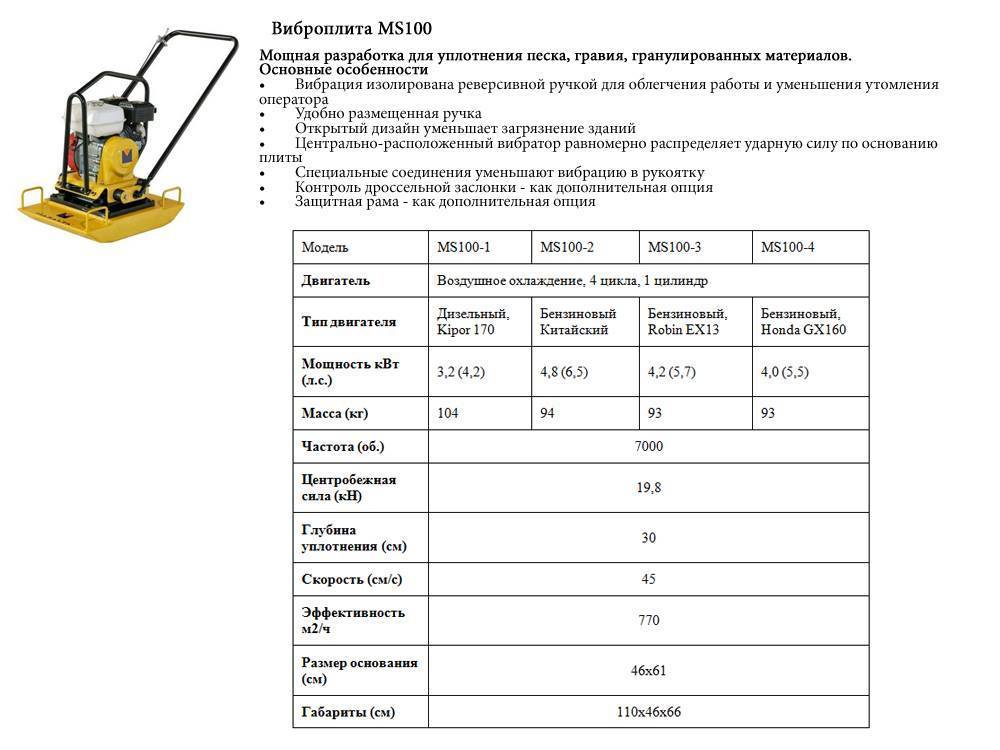

Варианты комплектации виброплит

Классификация по питанию

1. электрическую,
2. дизельную и
3. бензиновую виброплиту.

Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.

Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.

Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.

Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.

Так же его недостатком будет и высокий шум, снижающий комфорт в работе.

Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.

Классификация по массе

Масса виброплиты будет первоопределяющей для подбора комплектующих узлов, если делать механизм самостоятельно.

Выделяют:

1. Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
2. Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
3. Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.

Классификация по направлению движения

По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.

Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.

Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.

Дополнения в комплектации

Дополнительным плюсом будет если виброплита оснащена системой орошения.

Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.

Ремни и муфты должны быть защищены специальными кожухами.

Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.

Описание техники

Виброплита представляет собой строительный инструмент, который используется для утрамбовки щебня, грунта, песка, асфальта и различных иных сыпучих материалов. Без использования таких агрегатов невозможно будет качественно залить фундамент, сделать садовую дорожку, выровнять поверхность для обустройства лужайки и газона. Сегодня в продаже можно найти различные модели техники с разными параметрами, принципом работы и стоимостью.

Принцип работы такого оборудования чрезвычайно прост. На тяжёлой рабочей платформе устанавливается вибратор, на который монтируется двигатель. С вибратором привод соединен ременной передачей или муфтой. В процессе работы двигатель создает многочисленные вращательные движения, которые передаются вибратору и преобразуются в низкочастотные колебания. Такие импульсы передаются тяжёлой плите, которая утромбовывает материалы.

Отдельные модификации оснащаются передним и задним реверсным ходом, что позволяет с удобством работать в узких котлованах и траншеях. Рабочая плита может выполняться чугунной и стальной, а от качества материала и ее размеров будут зависеть характеристики. Предпочтение следует отдавать агрегатам, в которых рабочая плита изготовлена из толстой стали. А вот при использовании чугунных заготовок такие плиты могут покрываться трещинами, быстро выходить из строя, результатом чего становится дорогой ремонт.

Виброплиты в зависимости от используемого двигателя принято разделять на несколько категорий:

• Бензиновые.
• Дизельные.
• Электрические.

При небольшом объеме работ отличным вариантом станет электрическая виброплита, которая сочетает доступную стоимость, мощность и универсальность использования. А вот модификации, оснащенные дизельными и бензиновыми двигателями, предназначены в первую очередь для профессионального использования, отличаются мобильностью, увеличенной мощностью и функциональностью.

В зависимости от своей массы такое оборудование принято разделять на следующие категории:

• Легкие — до 75 килограмм.
• Универсальные — 75−90 килограмм.
• Среднетяжелые — 90−140 килограмм.
• Тяжёлые — 140 килограмм и более.

Каждое оборудование предназначается для выполнения тех или иных работ. Например, легкие виброплиты используются для трамбовки тротуарной плитки и ландшафтных работ. Универсальные модели отлично справляются с вибротрамбовкой песка, гравия, с помощью такой техники можно утрамбовать песок, выполнить ямочный ремонт асфальта и различного рода ландшафтные работы. Тяжёлая техника может использоваться для послойной утрамбовки и укладки дорожного полотна, виброгалтовки траншеи и подготовки участка к закладке фундамента.

Представленная в специализированных магазинах техника отличается надежностью и универсальностью в использовании. Недостатком такого оборудования является его высокая стоимость. Даже простейшие универсальные и лёгкие электрические виброколонки могут иметь стоимость в 50 000 рублей и более, что уже говорить о профессиональном оборудовании, которое оценивается в 100−200 тысяч рублей. Поэтому многие домовладельцы, которым необходимо выполнять различного рода строительные работы, укладывать пешеходные дорожки и выравнивать основание для газона, самостоятельно конструируют виброплиты с бензиновым двигателем.

Несмотря на кажущуюся сложность такого оборудования, его вполне по силам изготовить самостоятельно.

Изготовление виброплиты своими руками

Виброплита — один из необходимых инструментов в строительных работах. Обычно используются покупные инструменты, но если виброплита своими руками сделана, то с ее помощью так же можно выравнивать поверхности.

Требования для работы инструмента

Характеристики вибротрамбовки зависят от качества материала самой виброплиты. Для изготовления станины применяется сталь, а для плит устройства используются сталь или чугун.

Устройство, изготовленное с применением чугунной плиты, нужно выбирать внимательнее: если материал низкого качества, в процессе работы на нем могут появиться трещины.

Размер рабочей поверхности определяет давление плиты на обрабатываемую поверхность. Это, в свою очередь, определяет качество работы вибротрамбовки. Например, грунт лучше трамбовать при помощи виброплиты с меньшей площадью поверхности.

Для качественной работы инструмента важно вибрационное усилие. От этого показателя зависит плотность утрамбовки поверхности. Чем больше вибрационное усилие, тем лучше инструмент будет справляться со своей задачей

Для утрамбовки плотных поверхностей нужна виброплита с большим вибрационным усилием

Чем больше вибрационное усилие, тем лучше инструмент будет справляться со своей задачей. Для утрамбовки плотных поверхностей нужна виброплита с большим вибрационным усилием.

Например, для укладки плитки показатель виброусилия инструмента массой 75-90 кг не должен превышать 20 кН. В противном случае, плитку слишком сильно вдавит в грунт, в худшем случае появятся повреждения. Для укладки асфальта подойдет вибротрамбовка с показателем усилия выше 10 кН.

Легкость передвижения плиты зависит от мощности двигателя. Если он достаточно мощный, то плита сама будет передвигаться. Если мощность плиты мала — возникнут затруднения при работе под уклон, инструмент начнет зарываться в грунт.

Материалы для сборки

Конструкция самодельной виброплиты довольно проста, поэтому ее вполне можно собрать своими руками.

Для изготовления плиты понадобится двигатель, который будет обеспечивать вибрацию. Из всех компонентов, составляющих инструмент, этот самый затратный. Вполне подойдут площадные вибраторы, работающие от бытовой сети. Можно выбрать модель, работающую от сети 220 В, такими являются, например, ИВ-99Е или ИВ-98Е.

В продаже имеются модели используемые 380 В. Такой двигатель тоже подойдет для изготовления машины, но на участке трехфазное питание провести сложно, поэтому использовать его не рекомендуется.

Следующий шаг — найти материал для рабочей платформы. Вполне подойдет стальной лист, толщина которого должна составлять не меньше 0,8 см, вес — не меньше 60 кг. Размер листа должен быть 80х45 см. На поверхности листа не должно быть никаких неровностей.

Если все основные детали найдены, можно собрать дополнительные:

• пластиковые колеса от тележки — 2 шт.;
• болты М10;
• болты М12;
• швеллеры — 2 шт.;
• эластичные подушки для рукояти — 2 шт.;
• отрезки трубы;
• полая труба — 1,2 м;

Для работы потребуются инструменты:

• молоток;
• слесарные инструменты;
• болгарка;
• сварка.

Этапы сборки виброплиты

С двигателя нужно снять крышку, чтобы отрегулировать силу вибрации.

Края плиты немного загибаются внутрь. За 10 см до края нужно сделать надрезы по 0,5 см и с помощью молотка загнуть на 20-30 градусов. Места, где были сделаны надрезы, защитить сварочным швом. Эта простая мера не позволит плите зарываться в грунт при работе.

Далее нужно приварить швеллера так, чтобы они не выходили за края поверхности. Правильное расположение определяется в зависимости от центра рабочей поверхности и расположения двигателя. Швеллера нужно приварить качественно, лучше с помощью поперечных линий.

Далее закрепляют двигатель. Для этого в швеллерах делаются отверстия. Двигатель устанавливается при помощи уровня, закрепляется болтами М10 (если двигатель бензиновый, то М12). Для создания вибрации в устройстве привода применяется эксцентрик.

Эластичные подушки нужно устанавливать у основания плиты, где закрепляется рукоятка управления. Это поможет погасить вибрацию, инструмент из рук вырываться не будет. Затем привариваются колеса и полая труба, чтобы облегчить транспортировку инструмента.

На этом сборка вибротрамбовки считается завершенной.

Советую еще почитать:

Как проверить правильно ли работает нивелир

Газонокосилка из бензопилы: как сделать своими руками

Как сделать электронный латр своими руками?

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

Подробнная информация про —>>Листовой металл

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

Вибратор прикручен болтами М10.

Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее.  Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Отрезок трубы для вставки колесОтрезок трубы для вставки колес

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

Самодельный вибродвигатель для бетона

Для уплотнения бетонной массы в фундаменте и других железобетонных конструкциях применяются вибродвигатели поверхностного типа или же погружного. Для поверхностного вибратора подойдёт вибродвигатель мощностью от 1 до 1,5 кВт, работающий в сети 220 В.

Его схема показана ниже, а состоит он из:

1. Ручки для удерживания, направления и переноса устройства.
2. Электродвигателя достаточной мощности.
3. Кабеля питания.
4. Эксцентрикового дебаланса.
5. Основания необходимого размера.

Профессиональные модели вибродвигателей имеют регулируемый эксцентрик, который позволяет настраивать амплитуду вибраций и силу, с которой производится уплотнение. Эксцентрик закрепляется на выходном валу электродвигателя. Для этого к валу жёстко фиксируется кронштейн, а к нему в свою очередь крепят дебаланс на резьбовое соединение. Ослабив резьбу, можно отрегулировать положение эксцентрика по отношению к валу электродвигателя, таким образом изменив амплитуду работы устройства.
