Особенности использования и преимущества технологии вибропрессования
Технологический процесс вибропрессования по сути невероятно простой — смесь из компонентов, составляющих основу плитки, требуется залить внутрь жесткой матрицы, которая расположена на вибрирующей станине. Помимо вибрации на смесь дополнительно давит вибрирующий пуансон, точно повторяющий контуры матрицы. Его действие продолжается до момента гарантированного уплотнения смеси.
После этого пуансон с матрицей разъединяются, с поддона убирают целиком готовые изделия. Главное достоинство такой методики — возможность быстро выполнять значительные объемы работ и простота производства при незначительных трудозатратах. Для организации технологического процесса требуется лишь наличие вибропресса — более никаких сложных приспособлений не требуется.
Детали конструкции, чертежи, материалы и порядок изготовления
Классический вариант: этапы изготовления
Делать агрегат на глаз нельзя: это небезопасно и неэффективно. В интернете найдите чертеж вибростола подходящих габаритов. Отталкивайтесь от чертежа, учитывая особенности своих материалов и инструментов.
- Сделайте основание из уголка, хорошо подходит и швеллер. Габариты устанавливаются в зависимости от нужд строителя, стандартным размером считают 70х70 см. Площадь вибрирующей столешницы должна соответствовать возможностям мотора. Крепить можно болтами или сваркой.
- Собирайте опору. Трубы послужат ножками стола, приварите их к основанию. Чтобы повысить устойчивость конструкции, винтами прикрутите к ножкам железные пластины. Затем их можно зафиксировать в бетоне при помощи анкеров, если предполагается стационарное использование агрегата. В случае с переносным столом устойчивость зависит от жёсткости пола и материала, из которого он сделан. Высота рабочей поверхности подбирается так, чтобы мастеру было удобно работать. Электромотор устанавливается на площадке на расстоянии 15-20 см от рабочей поверхности.
- Приварите стальные пружины по углам конструкции так, чтобы они поддерживали рабочую поверхность. К пружинам приварите закрепляющиеся на 8 мм металлическом листе пластины. Если делать основание тоньше 8 мм, велик риск, что столешница прогнётся под тяжестью форм с бетоном.
- Электромотор прикрепите к угольнику, приваренному на пружинах поперёк конструкции. Из металлической шайбы, закреплённой на валу мотора, сделайте эксцентрик. Именно он обеспечит вибрацию с нужной амплитудой. На боку эксцентрика сделайте отверстие с резьбой-восьмёркой. Вкручивая в это отверстие болт, можно регулировать амплитуду колебаний устройства. Болт в нужном положении фиксируйте контрольной гайкой.
Мнение эксперта
Куликов Владимир Сергеевич
Вибрировать должен стол, а не мотор. Электродвигатель нужно намертво закрепить на подставке, иначе от ряски он быстро придёт в негодность, а эффективность вибростола снизится. Чтобы изделие служило дольше, а работа с ним была безопаснее, усильте конструкцию. Приварите по бокам крест-накрест швеллеры, убедитесь, что пружины установлены максимально жёстко.
Вариант для расформовки
Извлечение готовой плитки может представлять некоторую проблему. Чтобы ускорить процесс, в торце рабочей поверхности вырежьте прямоугольное отверстие под размер будущих плиток. Сверху на него ставится форма, включается мотор, из-за вибрации плитка выпадает из опалубки. Под отверстием постелите упругий материал, чтобы изделие не разбилось. Чтобы получалось работать с таким аппаратом, на ёмкостях с бетоном должны быть ручки, которыми можно опереть ёмкости о края стола.
Как сделать вибрационную прессовальную установку
Самый простой вариант – изготовление вибростола. Чтобы сконструировать такое оборудование, понадобится:
- сварочный аппарат;
- болгарка;
- дрель;
- крепежные болты.

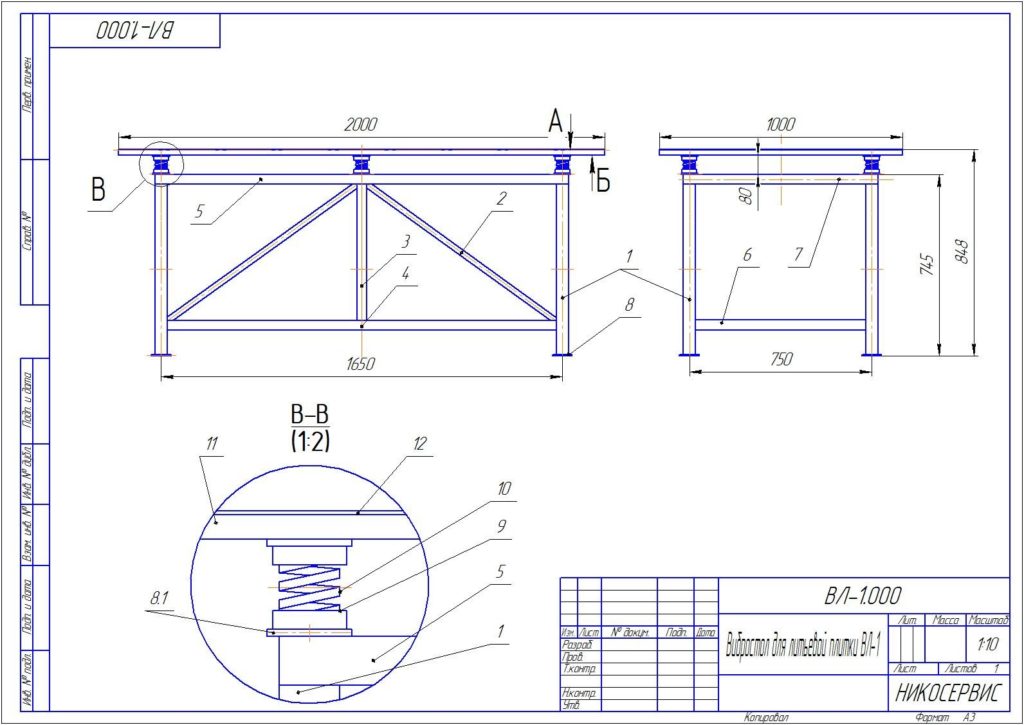

Предварительно тщательно прорабатывают чертежи, чтобы рассчитать оптимальное положение двигателя под столешницей. Затем сваривается каркас из уголков 50х50 мм и закрепляется на ножках с пластинами в нижнем торце. Они пригодятся, чтобы фиксировать установку на одном месте. Далее по углам и посередине закрепляют прочные металлические пружины. На них устанавливают ровную столешницу с бортиками. Снизу привинчивается двигатель, например, от стиральной машины.

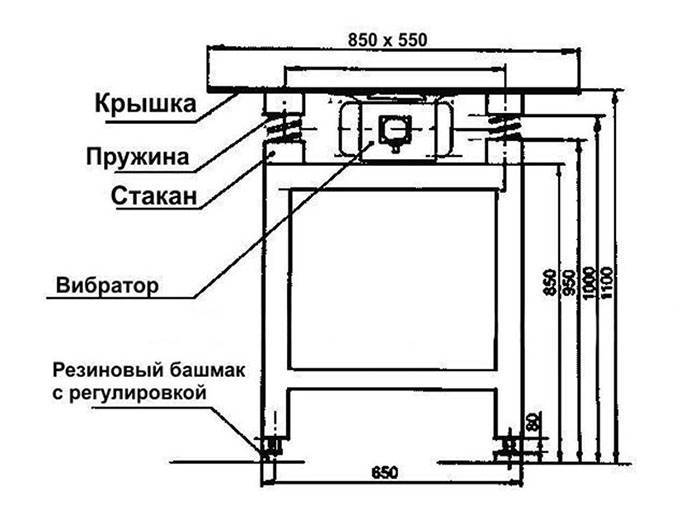

Схема самодельного вибростола
Для обустройства пресса на вибрационном столе закрепляют дополнительную панель в виде плоской крышки, на неё оказывается большое давление. Используются отдельные элементы, которые по размерам чуть меньше форм и входят в них, чтобы прессовать раствор.
Если опираться на производственный образец станка, то понадобится листовой металл и профиль. Из последних сваривается каркас. Емкость с раствором должна иметь вид трапеции, сужающейся книзу. Дно откидное и обеспечивает подачу смеси в матрицы, представляющие собой опалубку из металла и деревянных планок. Сверху делают придвижной пресс из пластин, входящих в форму прижимного механизма. Для обеспечения высвобождения воздуха добавляют вибрацию. Такой вариант применим в производстве обычной прямоугольной плитки.
Полноценную установку самостоятельно собрать непросто, но возможно
Выбор электродвигателя
Инструкция по изготовлению вибростолов
Если вы не готовы потратить деньги на агрегат, который пригодится вам единожды, но желание сэкономить на покупке тротуарной плитки высоко, стоит попытаться изготовить вибростол своими руками. Что же необходимо, чтобы изготовить вибростол своими руками:
- чертеж;
- четыре стальные трубы;
- уголок (швеллер);
- металлический лист для изготовления столешницы;
- болгарка или электроножницы для работы с металлическими элементами;
- вибромотор на 220 В нужной мощности и четыре болта для его закрепления;
- сварочный аппарат;
- дрель.
В том случае, если все необходимое есть у вас в наличии, можно приступать к изготовлению вибростола своими руками.
- Оптимальные размеры основания стола — 70 смx70 см, однако каждый мастер вправе изготовить стол таких размеров, которые соответствуют его потребностям. Чем больше объем производства, тем, соответственно, шире должна быть вибрирующая поверхность стола и мощнее двигатель. Основание легко сделать из металлического уголка (достаточно 50×50 мм) или швеллера. Отдельные элементы его можно соединить при помощи электросварки или болтов. В последнем случае конструкция получится разборной. Это удобно, если вы собираетесь перемещать ее с одного объекта на другой. Однако болты имеют свойство расшатываться, поэтому жесткость конструкции уменьшится.
- К готовому основанию необходимо присоединить ножки из стальных труб. Для придания устойчивости агрегату к ним либо приваривают металлические пластины, либо закапывают их в землю и заливают цементным раствором. Первый вариант используют, если требуется передвижная конструкция. Во втором случае стол будет стационарным.
При изготовлении ножек нужно учесть три момента:
- вибромотор не должен касаться земли;
- высота ножек должна быть такой, чтобы мастеру было удобно работать, не нагибаясь;
- все 4 ножки должны быть строго одинаковых размеров, иначе столешница будет располагаться под углом и бетонная смесь станет вытекать при вибрации.
После того, как вы подготовили основание, пора приступать к изготовлению столешницы. Для этого в каждый угол, а также в центр основания необходимо закрепить шесть стальных пружин. Приобрести их можно на авторынке. Пружины от мопеда, разрезанные на две части, отлично подойдут для изготовления вибростола. Также пригодны пружины от амортизаторов или клапанов автомобильного мотора.
В качестве рабочей вибрирующей поверхности часто используют лист стали с бортиками, к которому снизу прикреплен вибромотор. Место, в котором его следует закрепить, отмечено на чертеже. На столешнице располагают формы, в которые и заливают бетон. Другой вариант конструкции рабочей поверхности — стальная рама с листом ОСБ, ДСП или фанеры внутри.
Соединить столешницу и станину можно разными способами:
- пружину одним концом приварить к рабочей поверхности, а другим — к основанию (неразъемное соединение);
- один конец пружины электросваркой закрепить на столешнице, а другой вставить в стакан высотой, равной трети пружины, установленный на станине;
- можно поменять местами места крепления пружины и расположения стаканов.
Вибродвигатель закрепляют на столешнице неподвижно. Если использовать модели ИВ-98 или ИВ-99, то вибрация получится очень сильной. Рабочая поверхность в этом случае должна быть из стального листа толщиной не менее 10 мм или иметь утяжеление (бетонные балласты).
Этого не потребуется, если взять самый обыкновенный электродвигатель и установить на нем самодельный эксцентрик вместо шкива. Впрочем, можно отрезать отдельные его части или просверлить в нем несколько отверстий, произведя таким образом его разбалансировку.
Расположить вибродвигатель можно тремя способами:
- в горизонтальной плоскости (вибрация тогда получится горизонтальной);
- в вертикальной плоскости (с горизонтальными колебаниями);
- под углом в 45 градусов к столешнице (для получения вибрации во всех плоскостях).
Как видите, конструкция проста и изготовить вибростол своими руками вполне реально. Было бы желание.
Как сделать вибростол своими руками с горизонтальной вибрацией
Размеры вибростола для плитки
размеры столешницы целесообразно сделать 600х600 или удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить» или же устанавливать меньше и располагать строго по центру. Слишком узкий стол снижает производительность вибростола и является довольно неустойчивой конструкцией.
Примечание. На размеры вибростола влияет и запланированный объем производства, чем он больше, тем больше должны быть размеры столешницы. В свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к материалу ее изготовления, к устойчивости станины и мощности двигателя.
высота вибростола. Рассчитывается исходя из физиологических параметров человека, который будет работать за столом. При среднем росте удобной высотой является 900-1000 мм.
Примечание. Определяясь с высотой стола, учтите способ его установки. Если ноги стола будут укапываться и цементироваться их нужно сделать длиннее. Если конструкция будет мобильной – такой высоты достаточно.
Инструмент:
- сварочный аппарат;
- дрель;
- болгарка.
Материалы для изготовления стола:
материал для столешницы. В качестве такового можно использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса позволяет передать большую вибрацию от вибродвигателя, к тому же значительно снижается уровень шума при работе. Но большинство пользователей отдает предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего ресурса его использования. Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали
Примечание. Более тонкий лист следует усилить металлической трубой или уголком, приварив их по периметру и по центру.
металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки столешницы. Такой бортик не позволит формовочным емкостям сместиться с поверхности во время вибрации;
Бортик вибростола из уголкаОграничитель края вибростола из уголка
швеллер для крепления мотора (от 211 руб/м.п.). Приваривается в центре под столешницей. В нем просверлены отверстия под болты для крепления мотора;
Швеллер для крепления вибромотораКрепление для вибромотора
металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);
трубы для формирования верхних перекладин – 40х20 при толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм. (53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней форм;
Конструкция рамы вибростола для плиткиРама с опорами для вибростола
металлические пластины для формирования подошвы ног опоры. Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;

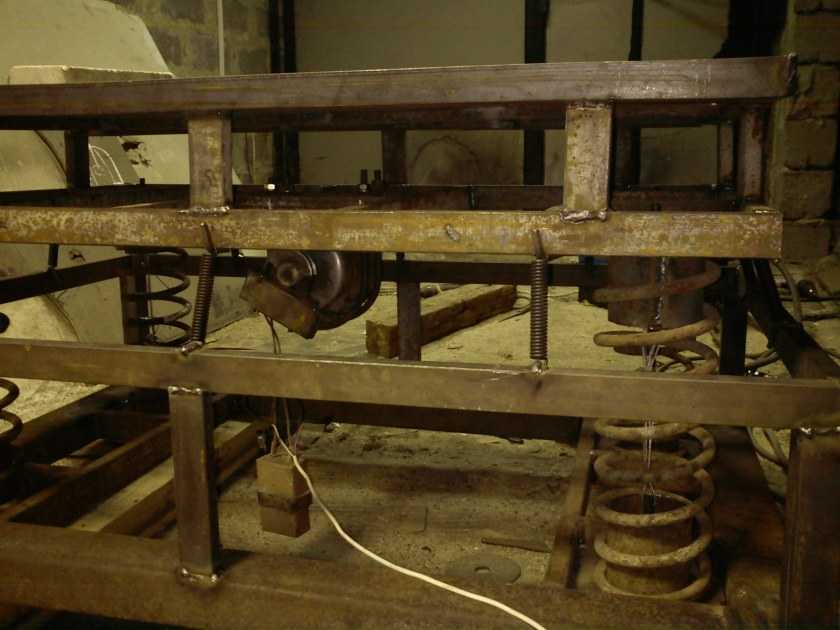

Устройство каркаса вибростола
пластина для установки электрооборудования;
пружины. Их назначение обеспечить вибрацию. Пружины можно приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с мопедов. Устанавливаются пружины по углам стола. При значительной площади рабочей поверхности устанавливается дополнительная пружина по центру. При этом изменяется конфигурация опоры и место установки двигателя;
Пружины для вибростолаПружины для вибропресса
К сведению. Стоимость пружины диаметром 53 мм, высотой 113 мм. для скутера составляет 500 руб.
болты для установки на них пружин. Или заготовки трубы, длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые будут выполнять функцию стакана для пружины;

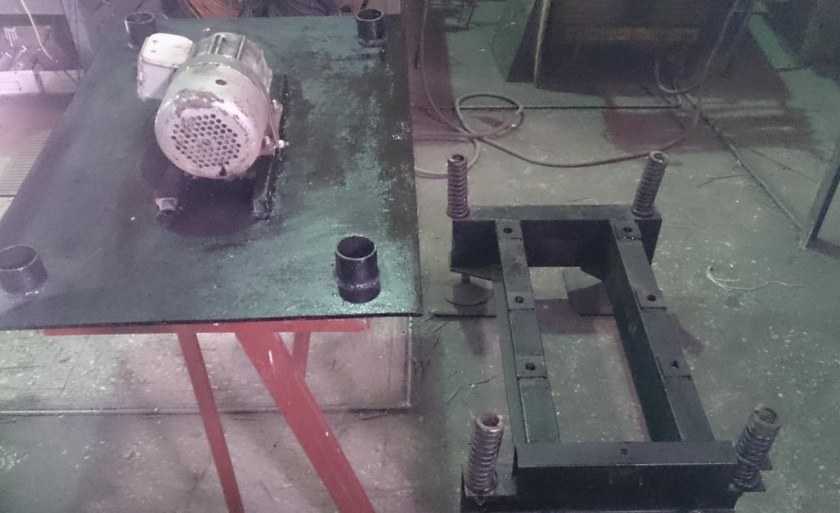

Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола
Примечание. При диаметре стакана существенно превышающем диаметр пружины будет происходить неравномерная вибрация и износ пружин. А столешница будет раскачиваться, а не вибрировать.
болты и шайбы (4 шт). Предназначены для крепления двигателя;
электрический кабель достаточного сечения, розетка, выключатель, автоматический выключатель;
электромотор (вибратор или вибродвигатель для вибростола).

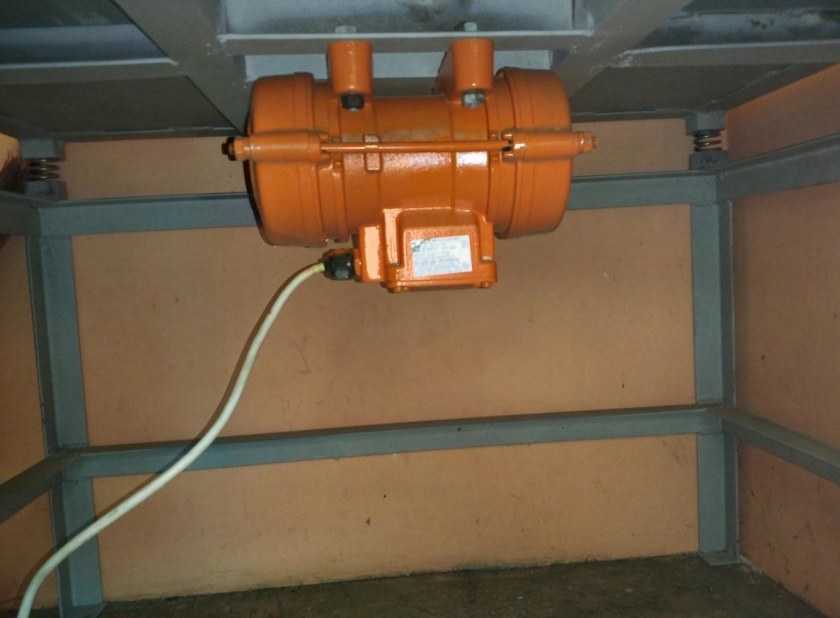

Крепление электромотора для вибростолаЭлектрический двигатель для вибростола
Как настроить электромотор
Настроить двигатель под необходимые для вибростола мощности можно и другим способом, однако настройке данный способ не поддается: необходимо попросту обрезать шкив с одной части или же приделать к нему гайки.
В устройство данных электродвигателей входит дисбалансирующее устройство, которое позволяет перейти порог максимальной нагрузки и выдерживать более сильные вибрации. Это улучшает качество работы и качество конечного результата.
Обратите внимание!
Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)
Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур
Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно

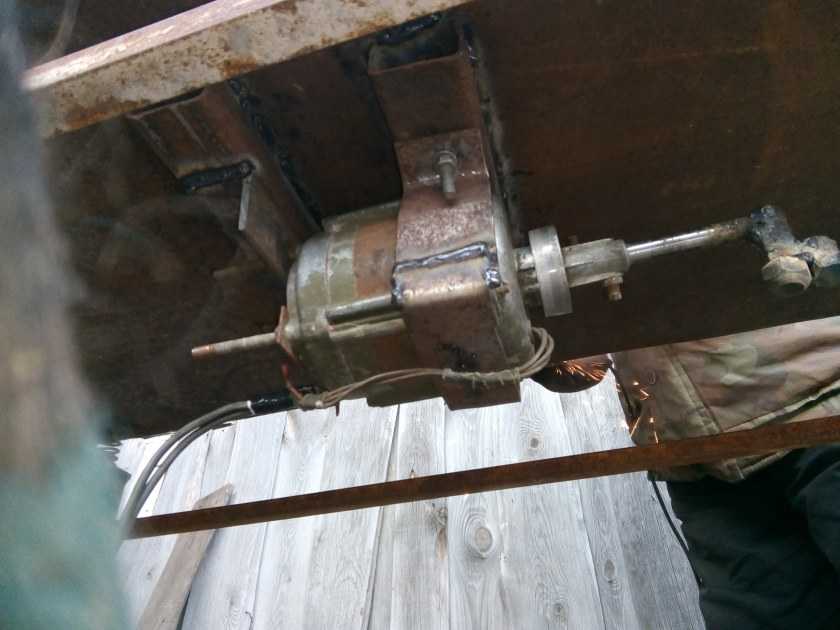

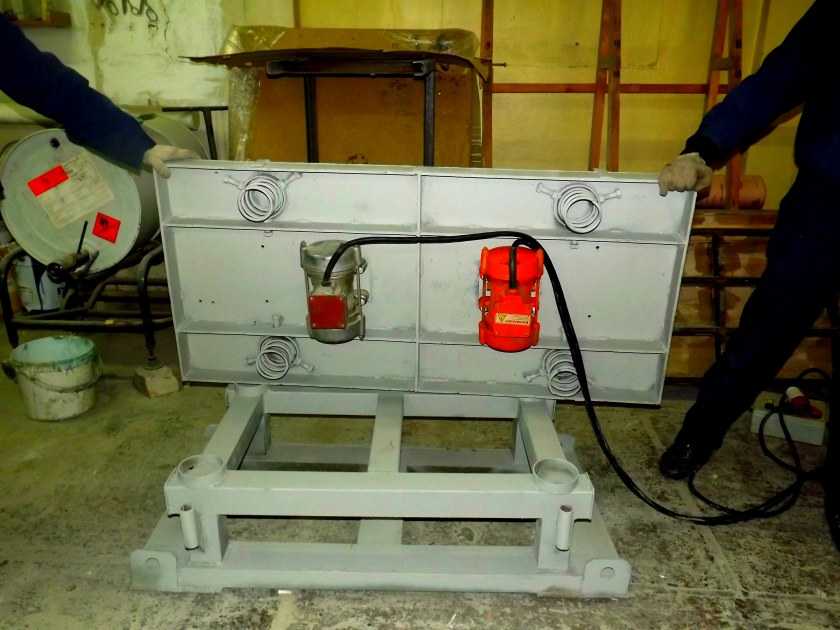

Чтобы установить мотор, на обратной, нижней стороне поверхности вибростола крепят балку, на которой специально подготовлены ушки для того, чтобы двигатель можно было повесить на них.
Благодаря такому расположению вибрация будет направлена непосредственно на поверхность стола и заготовки получатся максимально качественными.
Как говорилось ранее, двигатель может быть закреплен как в вертикальном, так и в горизонтальном положении, однако, для максимального качества его стоит устанавливать в повернутом положении, чтобы вибрации могли идти сразу в нескольких направлениях.
Как сделать формы
Если вы хотите изготовить фигурную уличную плитку, понадобятся формы для заливки раствора. Их можно сделать самостоятельно. Потребуется полиуретан с отвердителем и плитка-образец либо самодельный элемент. Его изготавливают из гипса – оптимальный вариант для создания фигур любой сложности и конфигурации. Объемный элемент заливают жидким полиуретаном. Так как он смешивается с отвердителем, через некоторое время получится мягкое, но цельное изделие, снимающееся с заготовки после полного высыхания.
Чтобы обеспечить достаточные объемы выпуска изделий, понадобится не менее 10 форм.
Лучше купить готовые полиуретановые матрицы под раствор
Технология изготовления тротуарной плитки: принцип работы станка
Для того чтобы понимать, как правильно сделать то или иное устройство, нужно разобраться с технологией изготовления тех элементов, для которых оно разработано. Поэтому рассмотрим принцип работы вибростола и для чего предназначена каждая из составляющих его частей.
Рабочая поверхность стола крепится к станине при помощи специальной системы пружин, если речь идет об устройстве горизонтальной вибрации или же при помощи подвесов, в случае вертикальных приборов. За счет работы электродвигателя расчетной мощности, на валу которого эксцентрик, столешница приводится в движение. Благодаря тому, что эксцентрик смещается, меняется центр тяжести, в результате чего получается нужная вибрация.
Для удобства работы с вибростолом следует учитывать высоту ножек основания
Как сделать вибростол своими руками: чертежи и описание
Общее представление об устройстве вибростола вполне можно получить, ознакомившись с эскизом. Но для самостоятельного изготовления такой конструкции потребуется полноценный чертеж, который позволит учесть все нюансы и заранее обозначить необходимые размеры каждого из элементов.
Перед началом создания чертежа стоит рассмотреть два наиболее популярных варианта: для новичков и для мастеров. В первом случае, вибропресс имеет более простую конструкцию, но при этом позволяет выполнить основную задачу – формировать изделия. Сборка, обслуживание и уход за таким устройством осуществляются довольно просто и вполне под силу даже начинающему мастеру.
Более сложные конструкции, предназначенные для мастеров, изначально объединяют в себе вибропресс и просеиватель для песка. В сборке такая конструкция сложнее, однако, она удобна тем, что облегчает процесс получения компонентов нужной фракции.

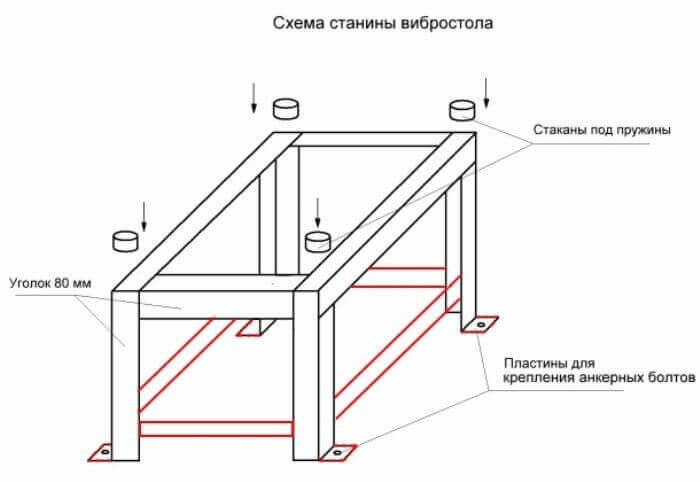

Схема станины и расформофочной насадки для вибростола
Упрощенная конструкция вибропресса
При небольших объемах можно обойтись без мощного пресса с механическим приводом. Матрица может работать и на «ручной» тяге. Рабочий стол на станине выполняется точно также (на демпферах), а виброустановка размещается на подвижной части станка (толкателе).
Если вы делаете вибропресс своими руками для укладки одной-двух плиточных дорожек, эта схема подойдет как нельзя лучше. При такой конструкции на толкатель устанавливается упор для вибропривода, а сам узел выполняется более массивным.
Толкатель удобнее выполнить на поворотной штанге, тогда матрица может быстро заполняться подготовленной смесью.
Сверху устанавливается рычаг с виброприводом, оборудованный рукоятками. Оператор устанавливает упор на матрицу, и опускает рычаг на упор. Усаживание смеси происходит за счет веса толкателя и вибропривода. Уплотнение регулируется вручную, для соблюдения высоты плитки предусматривается регулируемый упор.
Производительность такого станка ниже, чем у конструкции с механическим прессом. Главное преимущество – компактность и простота изготовления.
Как сделать вибростол своими руками с горизонтальной вибрацией
Дабы изготовить самодельный вибростол для тротуарной плитки, вам необходимо подготовить необходимые материалы и инструменты. Количество деталей нужно просчитать, взяв в руки чертёж. Ознакомление со схемой и является первым пунктом в реализации задуманного.
Далее вам необходимо запастись:
- листом металла, выполняющего функцию столешницы, подходящего размера толщиной от 3 мм;
- металлической трубой, уголком/швеллером, служащим основой опоры;
- электромотором мощностью от 250 Вт (в зависимости от размера стола);
- пружинами из прочной калёной стали.
Из инструментов следует озаботиться наличием:
- сварочного аппарата;
- дрели;
- болгарки/ножниц по металлу.
Это тот минимум, который вам понадобится, чтобы сделать вибростол своими руками для тротуарной плитки.
Далее переходим непосредственно к сборке запчастей и приданию надлежащего вида.
Направление зависит от того, как будет установлен ротор
Вибростол своими руками — Дешево и сердито

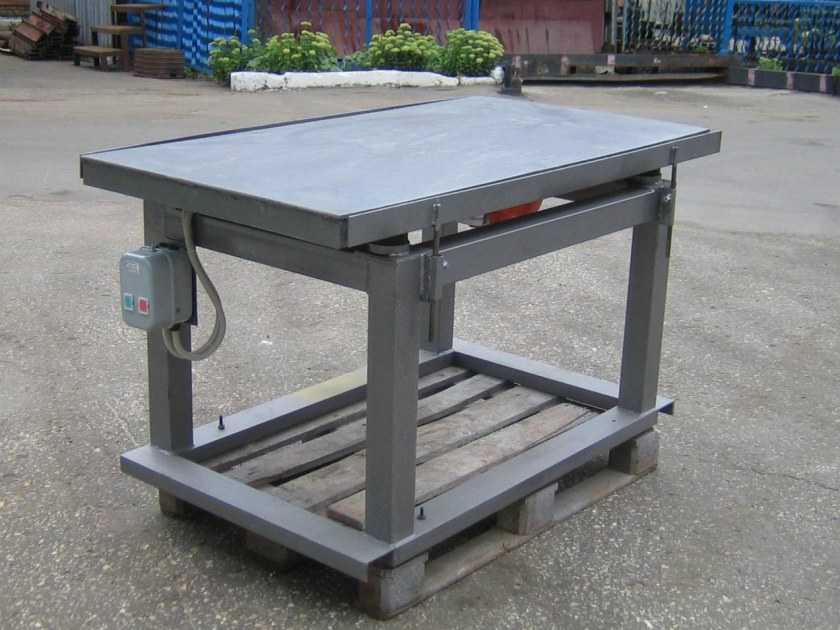

Вибростол своими руками
В этой статье мы рассмотрим два видавибростолов : Первый вид — этовибростол для производства изделий из бетона, в том числе и тротуарной плитки. Второй — простенький вибростол для борьбы с воздушными пузырьками, которые находятся в гипсовом растворе и при заливке в формы могут портить своим присутствием лицевую поверхность гипсовой плитки.
Вибростол
для бетонасвоими руками Конструкциявибростола не очень сложная. При необходимости можно даже придумать свою конструкцию, чтобы производство было максимально удобным. Ведь производствотротуарной плитки своими руками дает возможность полностью настроить технологический процесс под себя.
Требования к вибростолу
Длинного списка условий к этому оборудованию нет. Нужно лишь, чтобы столешница была гладкой и ровной, а вибрация проходила равномерно. В противном случае самостоятельное производство тротуарной плиткиприведет к появлению неровных изделий, которые невозможно будет уложить.
Так, в результате чрезмерной вибрации бетон будет отбиваться стенками формы, а кроме того, кипеть. Правильно заданная амплитуда колебаний гарантирует равномерное распределение раствора по виброформе и его постепенное затвердевание. Именно так и должно происходить производство брусчатки.
Что нужно для вибростола?
Обычно вибростол делается из металлических материалов, так как они обладают необходимой прочностью, устойчивостью и долговечностью. Для конструкции понадобятся 4 металлических трубы или уголка — они будут выполнять роль ножек.
Трубы могут быть хоть квадратные, хоть круглые, их длина и диаметр тоже могут быть разнообразными: каждый выбирает размеры под себя.
Кроме того, потребуется столешница (деревянная, фанерная или из ДСП), но лучше металлическая и (при желании) соединительные элементы между ножками из труб или уголков, которые придадут столу дополнительную ровность и устойчивость. И конечно, работа вибростола невозможна без вибродвигателя. Им может выступать любой двигатель или движок, мощность выбирается изготовителем и покупателем.
Для увеличения нажмите на фото
Сколько времени занимаетизготовление вибростола своими руками
? Временные затраты (впрочем, как и все остальное) зависят от мастерства и скорости работы производителя. При желании конструкцию можно собрать буквально за день. Продолжительность работы зависит от конструкции стола. Например, время создания разборного стола немного отличается от времени, требующегося на «монолитную» конструкцию. Если стол будет окрашиваться, то период его ввода в эксплуатацию отложится на день-два (пока краска не высохнет). Установка вибростола
на определенное место, грунтование займет еще пару дней.
Но так или иначе, максимум за неделю можно сделать вибростол и приступить к производству тротуарной плитки.
С этим процесом вы можете ознакомится перейдя на страницу » тротуарная плиткасвоими руками «
Вибростол для гипсового раствораЧто делают из гипсового раствора и для чего там не помешает простенький вибростол читайте перейдя по ссылкам:Искусственный камень из гипса своими руками Гипсовые 3Д панели своими руками Гипсовые панно своими руками Как уже неоднократно говорилось что производство гипсового искусственного камня в отличии от производства бетонных изделий не нуждается в обязательной вибрации смеси, но поможет в борьбе против пузырьков воздуха, которые создают дефекты на лицевой поверхности гипсовой плитки.
Дефекты обведены кружками на фото ниже.
- Вибростолсвоими руками делается так: берется любой мотор, можно от вентилятора 50вт/220, на провод ставится бра от лампы, крепится на валу эксцентрик, выточенный на наждаке из куска железа, выпиливается кусок 12мм фанеры 30см*30см, с одной стороны к ней крепятся на клей момент квадраты из 50мм пороллона, на другой стороне делаются держатели для форм и крепится мотор.
- Страницы по теме:
- Тротуарная плитка, брусчатка своими руками Бизнес на производстве брусчатки
- Интересные статьи для вас
- Садовая дорожка своими руками Печатный бетон своими руками Топ бетон своимим руками Гипсовые 3D панели своими руками Гипсовая плитка своими руками
Как сделать вибростол своими руками с горизонтальной вибрацией
Дабы изготовить самодельный вибростол для тротуарной плитки, вам необходимо подготовить необходимые материалы и инструменты. Количество деталей нужно просчитать, взяв в руки чертёж. Ознакомление со схемой и является первым пунктом в реализации задуманного.
Далее вам необходимо запастись:
- листом металла, выполняющего функцию столешницы, подходящего размера толщиной от 3 мм;
- металлической трубой, уголком/швеллером, служащим основой опоры;
- электромотором мощностью от 250 Вт (в зависимости от размера стола);
- пружинами из прочной калёной стали.
Из инструментов следует озаботиться наличием:
- сварочного аппарата;
- дрели;
- болгарки/ножниц по металлу.
Это тот минимум, который вам понадобится, чтобы сделать вибростол своими руками для тротуарной плитки.
Далее переходим непосредственно к сборке запчастей и приданию надлежащего вида.
Направление зависит от того, как будет установлен ротор
Как сделать вибростол своими руками с горизонтальной вибрацией
Размеры вибростола для плитки
размеры столешницы целесообразно сделать 600х600 или удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить» или же устанавливать меньше и располагать строго по центру. Слишком узкий стол снижает производительность вибростола и является довольно неустойчивой конструкцией.
Примечание. На размеры вибростола влияет и запланированный объем производства, чем он больше, тем больше должны быть размеры столешницы. В свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к материалу ее изготовления, к устойчивости станины и мощности двигателя.
высота вибростола. Рассчитывается исходя из физиологических параметров человека, который будет работать за столом. При среднем росте удобной высотой является 900-1000 мм.
Примечание. Определяясь с высотой стола, учтите способ его установки. Если ноги стола будут укапываться и цементироваться их нужно сделать длиннее. Если конструкция будет мобильной – такой высоты достаточно.
Инструмент:
- сварочный аппарат;
- дрель;
- болгарка.
Материалы для изготовления стола:
материал для столешницы. В качестве такового можно использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса позволяет передать большую вибрацию от вибродвигателя, к тому же значительно снижается уровень шума при работе. Но большинство пользователей отдает предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего ресурса его использования. Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали
Примечание. Более тонкий лист следует усилить металлической трубой или уголком, приварив их по периметру и по центру.
металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки столешницы. Такой бортик не позволит формовочным емкостям сместиться с поверхности во время вибрации;
Бортик вибростола из уголкаОграничитель края вибростола из уголка
швеллер для крепления мотора (от 211 руб/м.п.). Приваривается в центре под столешницей. В нем просверлены отверстия под болты для крепления мотора;
Швеллер для крепления вибромотораКрепление для вибромотора
металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);
трубы для формирования верхних перекладин – 40х20 при толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм. (53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней форм;
Конструкция рамы вибростола для плиткиРама с опорами для вибростола
металлические пластины для формирования подошвы ног опоры. Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;
Устройство каркаса вибростола
пластина для установки электрооборудования;
пружины. Их назначение обеспечить вибрацию. Пружины можно приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с мопедов. Устанавливаются пружины по углам стола. При значительной площади рабочей поверхности устанавливается дополнительная пружина по центру. При этом изменяется конфигурация опоры и место установки двигателя;
Пружины для вибростолаПружины для вибропресса
К сведению. Стоимость пружины диаметром 53 мм, высотой 113 мм. для скутера составляет 500 руб.
болты для установки на них пружин. Или заготовки трубы, длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые будут выполнять функцию стакана для пружины;
Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола
Примечание. При диаметре стакана существенно превышающем диаметр пружины будет происходить неравномерная вибрация и износ пружин. А столешница будет раскачиваться, а не вибрировать.
болты и шайбы (4 шт). Предназначены для крепления двигателя;
электрический кабель достаточного сечения, розетка, выключатель, автоматический выключатель;
электромотор (вибратор или вибродвигатель для вибростола).
Крепление электромотора для вибростолаЭлектрический двигатель для вибростола
Выбор и установка электродвигателя или вибратора
Чтобы создать вибропресс для тротуарной плитки своими руками, не обойтись без двигателя для вибрирования. Двигатель должен быть достаточно мощным, при учете одновременного воздействия на конструкцию давления пресса. При сборке самодельного станка лучше приобретать качественные и надежные двигатели-вибраторы заводского производства, в которых предусмотрена возможность регулирования амплитуды колебаний, частоты. Подойдет ВИ-99/Е.
Давление на формы будет осуществляться вертикально, поэтому качественное уплотнение материала будет происходить горизонтально. Двигатель вибропресса крепят вертикально к столешнице снизу, примерно в точке пересечения диагоналей (там, где расположен центр тяжести). Чтобы крепление было возможным, снизу к столешнице приваривают кронштейн из стали со специальными отверстиями для крепления электродвигателя.
Лучше всего двигатель вибропресса крепить на болтах и резных шайбах, которые в процессе вибрации защитят крепеж от отворачивания и ослабления.
Как сделать вибростол своими руками с горизонтальной вибрацией
Выбор и установка электродвигателя или вибратора
Двигатель для вибрирования, учитывая одновременное воздействие на столешницу давления пресса, должен обладать достаточной мощностью. Изготовление самодельного вибропресса – процесс трудоёмкий, и выход его из строя из-за установки заведомо непригодного мотора малой мощности – эксцесс неоправданный. Поэтому при сборке самодельного мини-вибропресса целесообразно использовать имеющиеся в продаже надёжные двигатели-вибраторы промышленного производства с возможностью регулирования частоты и амплитуды колебаний, например, ВИ-99/Е.
С учётом того, что давление на форму будет оказываться в вертикальной плоскости, качественное уплотнение будет обеспечено вибрированием в горизонтальной плоскости. Для этого вибродвигатель должен быть установлен на столешнице вертикально, снизу, приблизительно в месте пересечения её диагоналей (центр тяжести). Для этого к столешнице снизу приваривается стальной кронштейн с отверстиями под крепление электромотора.
Вибростол с электродвигателем
Вибропресс для тротуарной плитки своими руками – экономия на ремонте
Выбирая покрытия для приусадебного участка, владельцы часто останавливаются на тротуарной плитке. Поверхность прочная, выглядит эстетично, позволяет воплощать в жизнь различные дизайнерские идеи.
К тому же, в отличие от традиционного асфальта, не требует наличия специальной техники
Это немаловажно, поскольку не всегда есть возможность загнать асфальтовый каток во двор
Бетонное покрытие укладывается проще, но об эстетике придется забыть. К тому же мало кому захочется иметь во дворе утилитарное покрытие в стиле промзоны. Поэтому укладка брусчатки или тротуарной плитки все более востребована, тем более, что материал стоит не так уж дорого.
Разумеется, оплата работ в комплексе (бригада плюс материал), выльется в копеечку, поэтому заказчики стараются максимально сэкономить:
- Во-первых, плитка покупается точно под площадь покрытия, то есть нет необходимости переплачивать за излишки.
- Во-вторых, подготовку поверхности для укладки тротуарной плитки легко выполнить своими руками.
- И наконец, сам процесс укладки не такой уж сложный, чтобы оплачивать труд гастарбайтеров из Таджикистана или Молдавии.
Однако, для продления срока службы поверхности, надо выполнить вибропрессование, без которого дорожки из тротуарной плитки будут буквально расплываться после очередного дождя.

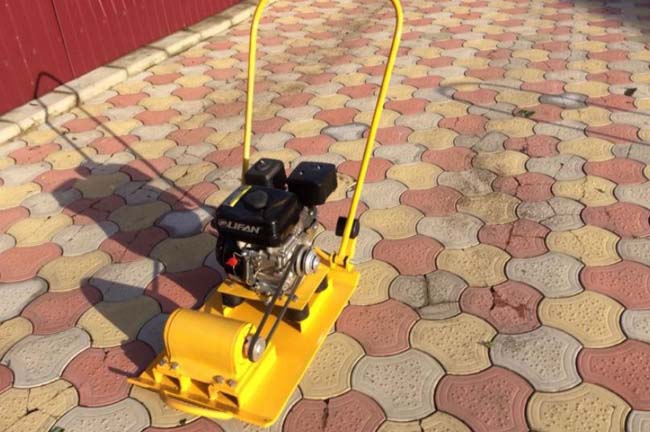

Простое трамбование деревянной колодой не подойдет, усадка брусчатки производится без ударных нагрузок, равномерно на большой площади. Профессиональные строительные бригады используют специальный вибропресс для тротуарной плитки.
Можно укладывать брусчатку и с помощью резиновой киянки, но качество работ при этом значительно снижается. К тому-же, с помощью такого вибратора вы сможете утрамбовать стартовое покрытие (подложку). Это также положительно влияет на долговечность площадки.
Если речь идет об экономии, то можно изготовить оборудование самостоятельно. Кроме того, такое приспособление пригодится и для других задач.
