Как сделать строительный уровень своими руками и разновидности

Виды каркасных бытовок

В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Бытовка с деревянным каркасом

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Бытовки с каркасом из металла

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Как работать с водяным уровнем?

Работать с водяным уровнем не сложно: немного сноровки и у вас все получится. Рассмотрим поэтапно принципы работы.

• Сложность заполнения шланга водой заключается в нежелательном присутствии пузырьков воздуха, они разделяют массу воды и способны влиять на результат измерений. Поэтому заполнение шланга водой из-под крана я вам не советую. Наполните шланг с помощью ведра, выставленного на высоту 2 м, либо залейте воду, используя воронку.
• Воду для уровневой системы рекомендую подкрасить любым красителем, так колебания воды заметнее глазу. Если в шланг все-таки попал воздух, избавьтесь от него по следующей схеме: наступите на середину шланга, а концы в разных руках поднимите высоко вверх. Воздух уйдет. Перед началом измерений проверьте инструмент: приложите концы трубки друг к другу, убедитесь, что вода на одном уровне.

• Отметьте на стене реперную точку на необходимой высоте, установите один из концов шланга так, чтобы уровень воды находился в нужной точке. Конец шланга в реперной точке держит помощник, либо шланг фиксируется к стене на неподвижный крепеж.
• Отойдите на некоторое расстояние от реперной точки, приложите шланг к стене. Дождитесь, пока вода успокоится, и поставьте отметку, которую показывает уровень воды. Не забывайте закрывать отверстие шланга во время передвижений, чтобы количество воды не уменьшалось.
• На каждой поверхности выполните 3-4 отметки, измерьте остальные стены. Помните, что все измерения производятся из первой реперной точки.

• Соедините отметки на каждой стене с помощью горизонтальной крашеной нити. Инструмент прост в использовании. Зафиксируйте нить между отметками, слегка натяните от стены и отпустите – на стене отпечатается ровная горизонтальная линия.
• Для переноса уровня в другое помещение, от первой реперной точки перенесите одну контрольную в соседнюю комнату. От нее откладывайте остальные отметки, как от основной точки.
• Следите за положением шланга. Избегайте перегибов, заломов и натяжения шланга, чтобы не ошибиться в измерениях.

Водяным уровнем пользовались еще наши родители, когда о современных удобствах речи не шло. И до сих пор он остается надежным инструментом, который легко сделать из подручного материала.

Как правильно пользоваться гидроуровнем

Сразу же следует отметить, что наиболее оптимальным вариантом является применение прибора двумя людьми. Когда первый человек выставляет одну часть, а второй, по полученным на ответном участке значениям делает требуемые отметки, но при необходимости такие манипуляции могут быть реализованы исполнителем и самостоятельно (путем применения подручных средств для фиксации уровня к базовой поверхности).

Тогда как сама методика применения водяного уровня реализуется в следующей последовательности.

Первым делом полости гидроуровня следует наполнить жидкостью, в качестве которой может выступать обычная вода с добавлением красителя, либо матовая грунтовка (которую можно будет применить по прямому назначению после процесса измерений). Причем делать это следует таким образом, чтобы не допустить проникновения воздуха внутрь трубки. То есть наиболее оптимальным вариантом заполнения прибора является такой, когда один конец трубки помещается в сосуд с жидкостью, а из другого (удерживая его ниже сосуда), следует вытягивать воздух ртом, после чего вода начнет перетекать самотеком из верхней емкости к нижней точке. После того как шланг гидроуровня будет полностью заполнен, оба его конца следует поднять на одинаковую высоту и для удобства измерений отлить жидкость из обоих концов водного уровня на 100-150 мм.

В дальнейшем, перед тем как пользоваться гидроуровнем, необходимо удостовериться в правильности его показаний, для чего оба конца трубки следует сопоставить друг с другом (в вертикальном положении). При этом жидкости в обеих частях прибора должны располагаться на одинаковой высоте, если же подобного не произошло, следует принять меры к устранению заторов сообщающихся сосудов:

• Исключить наличие перегибов, скручиваний, передавливания шланга;
• Удалить воздушные пробки методом интенсивного встряхивания прибора, либо произвести его повторное заполнение рабочим веществом.

Сама технология измерений реализуется в следующей последовательности.

К примеру, если для сооружения каркаса подвесного потолка или стяжки пола следует нанести горизонтальную разметку на стены комнат, поступают следующим образом:

1. Концы водяного уровня разносятся исполнителями в разные участки помещения (к примеру, в разные углы комнаты);
2. Устройство в местах измерений в вертикальном виде прикладывается к стеновым поверхностям (на любой удобной высоте),  ведь целью данного этапа является получение реперных (опорных) точек, расположенных на одном уровне, от которых впоследствии могут быть отбиты точки как в верхней, так и в нижней плоскости стены;
3. По истечении времени для успокоения жидкости (1 – 2 минуты), на стены наносятся отметки, соответствующие уровням жидкостей в обоих концах измерительного устройства;
4. Опорные точки переносятся на последующие углы объекта, для чего один конец уровня остается на прежнем месте, а второй – перемещается в необходимую зону;
5. Сопоставив уровень жидкости с имеющейся насечкой, отбивается контрольная отметка во второй точке;
6. Аналогичным образом расставляются все контрольные точки в пределах помещения (обычно по углам), между которыми отчерчиваются линии, указывающие на горизонталь.

Настройка прибора

Для настройки самодельного лазерного нивелира можно использовать разные методы, но один из самых простых – применение зеркала. На схеме ниже показано, как задействуется этот прием.

После первичного монтажа устройства лазер включается и в месте его падения на стену (любую другую подходящую плоскость) крепится с помощью кусочка пластилина небольшое зеркало. С помощью уровня добиваются строго вертикального (перпендикулярной планируемому положению луча) положения зеркальной плоскости. После этого вновь включают лазер. При совпадении падающего (исходящего из прибора) и отраженного луча настройка считается качественной. Если совпадения не происходит, меняют положение лазерного излучателя до достижения желаемого результата.

Для настройки лазерного прибора, имеющего в качестве целеуказателя линию, а не точку, применяют мишень-рейку (удобно использовать металлический профиль для гипсокартона). В месте, где на вертикальной поверхности отражается световая линия, прижимают мишень (рейку) и с помощью уровня проверяют ее горизонтальность (или вертикальность, в зависимости от положения лазера).

Проверить правильность настройки можно и более быстрым способом. На схеме показано, как с помощью пузырькового уровня и натянутого шнура проверяется горизонтальность линий, соединяющих лазерный излучатель и шурупы на стене в месте падения луча.

Как сделать своими руками водяной строительный уровень

Самая простая разновидность строительного уровня – водяной, и его можно без труда сделать своими руками:

• Для начала возьмите два шприца, на которых не будет иголок и объем которых равен 20 мл, а также тонкий шланг любой длины. В качестве шланга можно использовать даже обычную капельницу.
• Достаньте из одного шприца поршень, а после соедините его с любым концом шланга.
• Подготовьте для наполнения уровня жидкость, и для этого потребуется обычная водопроводная вода, которая будет слегка подкрашена чайной заваркой.
• Далее следует при помощи второго шприца наполнить водой систему, и полностью должен быть наполнен и шланг, и первый шприц.
• Достаньте поршень из второго шприца, но заранее следует соединить и его со шлангом. Водяной уровень готов и можно использовать его для работы. конструкция представляет собой два шприца, которые наполнены вводов и соединены шлангом между собой.

Работать устройство будет по принципу соединяющих сосудов, и для разметки горизонтальной поверхности потребуется:

• Отмерьте и отметьте на одной из стен требуемый уровень высоты.
• Приложите к метке один из двух шприцов таким образом, чтобы уровень воды точно совпадал с меткой. Далее следует закрепить шприц на стене при помощи скотча, а если выполнять работу не в одиночку, то нет смысла крепления прибора скотчем, так как напарник поможет подержать.
• Приложите второй шприц к стенам и отметьте уровень воды. Все метки, которые будут получены, соответствуют одному уровню над поверхностью моря. Во время соединения получается идеальная горизонтальная поверхность.

Основными достоинствами сделанного своими руками строительного уровня водяного типа является:

• Низкая стоимость прибора.
• Простота создания.
• Простота в выполнении работ.

Теперь рассмотрим, как сделать своими руками строительный уровень лазерного типа.

https://youtube.com/watch?v=LDDZHe-JCPg

Что нужно знать при выборе строительного ватерпаса

Перед тем, как научиться пользоваться уровнем строительным пузырьковым, его для начала следует купить. Найти точку, где приобрести инструмент вовсе не трудно, однако выбрать подходящий по параметрам измерительный прибор, гораздо труднее. Что нужно учитывать, чтобы выбрать нужный уровень пузырькового типа, указано ниже.

Именно на основании этих критериев и необходимо выбирать измерительный инструмент — ватерпас. При покупке рекомендуется выполнить несколько действий, чтобы убедиться в том, что прибор измеряет правильно. Как проверить точность пузырькового уровня, рассмотрим далее.

Какие гидроуровни бывают?

Строительные уровни существуют нескольких типов:

1. Гидроуровень или водяной уровень;
2. Лазерный;
3. Трубный;
4. Пузырковый.

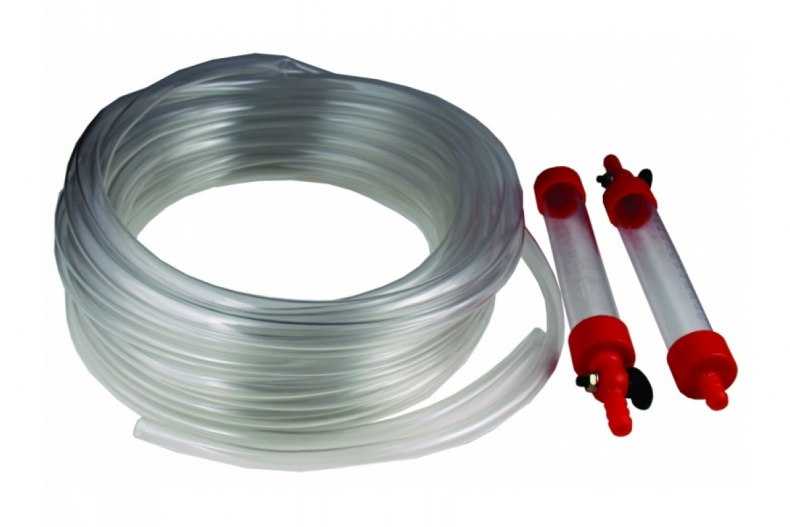

Как правило, гидроуровень из прозрачного эластичного шланга и двух резервуаров из пластмассы на его концах. Данный аппарат работает на принципе сосудов Паскаля сообщенных между собой. Инструмент применяется для монтажа подвесного потолка и стяжки, выравнивание полов, и качественной оклейки обоев. Он дает возможность выровнять предметы, которые располагаются за углом или в разных помещениях. Например, светильники или картины. То есть помогают перенести ту или иную отметку в горизонтальные плоскости на большое расстояние.

Колбы, которые идут с сантиметровой маркировкой между собой трубкой, после этого вся система наполняется той жидкостью, которая там располагается. Когда приспособление располагается в одной плоскости относительно поверхности земли, в резервуарах уровень воды абсолютно одинаковый. Довольно части эти колбы профессионалы снимают на ненадобностью. Поэтому по сути гидроуровнем можно считать любой прозрачный шлаг. Значительно упрощает процесс работы с этим прибором, большой диаметр трубки. Оптимальная величина диаметра это десять-двенадцать миллиметров, а при необходимости длина может варьироваться от трех метров до тридцати.

Некоторые модели инструменты имеют резиновые ползунки под колбы. Для того чтобы значительно облегчить работу новичкам, с его помощью отмечают уровень жидкостей в приспособлении.

Инструкция применения гидроуровня

Проверяя ровность готового залитого фундамента уровнем с водой пользуются следующим образом:

Сначала подготавливается база из двух брусков и пары досок для того, чтобы прибор можно было закрепить. Расположив горизонтально досочные составляющие, к ним прикрепляют под прямым углом в средней части брусочки. Важным условием считается выравнивание угла между ними, чтобы он точно соответствовал девяноста градусам, для чего рекомендуется применить строительный угольник;
На базу закрепляются оба конца от уровневой трубки. Простейшая трубка дает возможность более быстро проводить замеры, чем усовершенствованная заводская модель, вот почему лучше всего воспользоваться именно ей;
Установив устройство на любом углу фундамента, необходимо предоставить возможность выровняться жидкому наполнителю, чтобы затем сделать на приборе базовую (нулевую) отметку, указывающую на горизонт воды. Для этого пригодится простая ручка. Теперь у трубки концы необходимо зажать;
Проводится проверка того, насколько один угол фундамента отклонился от другого – на угол, который предназначается для проверки, относится один из концов трубки вместе с досочной частью. Окончания прибора разжимаются, что дает возможность распределиться по горизонтальной линии;
Показания снимаются при помощи линейки, измеряя несовпадение водного уровня от первоначальной отметки;
Методом разности проводятся вычисления, вычитанием отклонения от базы

При этом обращается внимание на знаковый эквивалент – минусовое значение при опускании водяного столбика, и плюсовое при его поднятии.
Подобным образом проверяется каждый из углов, главное, чтобы хватило длины водяного уровня. За базовые точки обычно принимают участки по диагонали.

Чтобы предотвратить погрешности стоит воспользоваться относительными измерениями. Значения предельных отклонений приводятся в нормативных правилах по строительству.

Почему лучше сделать строительный уровень такого типа

Конечно, внешний вид вашего инструмента будет значительно уступать промышленным аналогам и европейским моделям и похвастаться ним перед соседом не получится

Тем не менее, нам было важно узнать, как сделать уровень практичным, а не красивым. Наше творение будет обладать массой преимуществ:

• Низкая себестоимость работ. Возможно, (и для этого не нужна ловкость рук в метро!), ведь слепить простой уровень можно из подручных материалов.
• Простота изготовления. Вашему ребенку скучно? Дайте ему интересное задание, с которым он справится за 20 минут. Не потребуется образование строителя или чрезвычайно «очумелые ручки».
• Простота работы с прибором. Во многих случаях самодельное устройство будет намного удобнее горизонтального уровня. С его помощью можно измерять объекты, которые находятся по разные стороны стен или даже в разных помещениях (дальность регулируется длиной трубки).

Собственно, задачу можно считать решенной: мы рассмотрели, как сделать уровень своими руками и теперь у вас будет чем измерить точность строительных работ. Подробнее о процессе вы сможете узнать в этом видео:

Виды лазерных уровней

Нивелир, построитель линий и ротационный уровень Лазерные нивелиры отличающихся между собой сложностью оптических систем и видами настроек: автоматической, ручной или совмещённой, притом самые сложные и дорогие как раз с совмещённой настройкой.

Точечный нивелир

Его ещё называют построителем осей. Такие уровни проецируют на линию, а точку. Для того, чтобы обозначить горизонтальную или иную разметку, ставят две точки и соединяют их вручную прямой линией (или натягивают между этими точками шнур. Такие нивелиры являются самыми недорогими и простыми в эксплуатации, так как генерация луча, дающего точку. Не требует больших мощностей, а сама точка очень яркая, она хорошо видна в любых условиях освещённости.

Может генерировать одновременно до пяти лучей, проецируемых на разные плоскости. Одновременно встроенный дальномер указывает расстояние от нивелира до точки.

Построитель линий (кросслайнер)

Излучает на плоскость уже готовую линию, которая получается в результате пропускания узкого луча через развёртывающую призму. Угол развёртки такой призмы достигает 120⁰, и испускаемый лазером свет создаёт на стенах или потолках рисунок в виде прямых линий, одинаково ярких на всём своём протяжении. Предпочтителен в помещениях, стены и потолок которых имеют или значительные перепады высот в виде неровностей и сложного рельефа, или технологические ниши. Или выступы, препятствующие работе с традиционными методами разметки, когда невозможно использовать построители осей.

Мощности луча таких нивелиров бывает достаточно для работы вообще без наносимой разметки, а только непосредственно по самим световым линиям. А некоторые виды таких нивелиров позволяют получать кроме двух основных, вертикальных и горизонтальных линий ещё и до пяти дополнительных.

Ротационный

Позволяет проецировать на поверхности более одной развёртки одновременно и постоянно, обычно это одна горизонталь и две или больше вертикалей. Создаются вращением вращающегося излучающего блока или вращением зеркала, отражающего когерентный луч. Результат такого вращения – сплошная световая завеса с созданием линии на всех стенах помещения. Замеряя расстояние от линии выше или ниже её, определяют величину отклонения пола или потолка от горизонтали, а также осуществляется контроль вертикальных плоскостей внутри помещения.

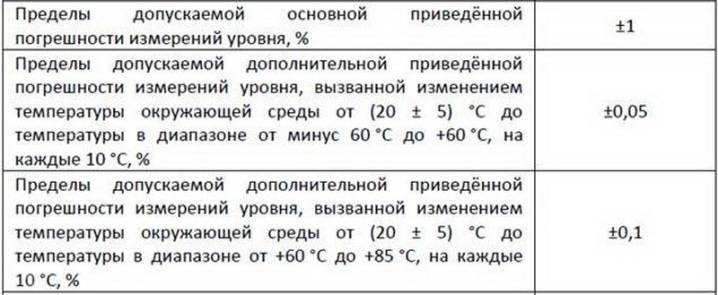

Точность измерения

Основное, что надо помнить при выполнении любых работ с уровнем – это величина допустимой погрешности, которую могут давать эти измерительные приборы:

• пузырьковый инструмент имеет точность замеров 0,5-1 мм/м, при этом чем длиннее уровень, тем ниже погрешность;
• погрешность трубного механизма во многом зависит от его габаритов – чем она ниже, тем выше будет отклонение;
• гидроуровни размером от 1000 мм до 25 м имеют предельную погрешность 2-3 мм;
• электрический инструмент отличается довольно высокой степенью точности, размер погрешности не превышает 0,1 градус;
• лазерные модели наиболее точные, их ошибка составляет порядка 0,1-1 мм/м.

Вы всегда можете определить точность любого уровня. Сделать это довольно просто — метод называется «180 градусов». Для того чтобы проверить работу, надо поместить строительный уровень на гладкую горизонтальную плотность как можно плотнее, чтобы не оставалось зазоров, и зафиксировать, где располагается пузырек по отношению к рискам, а затем в горизонтальной плоскости просто перевернуть прибор на 180 градусов и зафиксировать точно на том же самом участке. Если прибор высокоточный, то местоположение воздушного пузырька будет неизменным. Подобным же образом можно произвести проверку точности вертикальных измерений.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

Конец трубки зажать пальцем Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Самодельный нивелир: для учебы, строительно-ремонтных работ и геодезической съемки

Затем включите указку и наведите ее на стену. В точке, на которую будет показывать лазер, вверните еще один саморез, а затем на него и тот, который ввернут на планке перед указкой, нужно положить тонкую рейку.

На нее после устанавливают еще один нивелир

С его помощью осторожно подгоняют лазерный луч в горизонтальное положение, пока пузырек в окошке не встанет посередине. Когда вы нашли линию, зафиксируйте колышек в подставке и уберите планку с нивелиром

Материалы для сборки лазерного уровня

Никогда не направляйте лазерный луч в глаза. Хоть такие приборы и есть в свободной продаже, все же уровень их яркости сопоставим со вспышкой электросварки, яркость которой не очень благоприятно действует на сетчатку глаз.

А если вы используете второй вариант самодельного уровня, то всегда ждите до тех пор, пока пенопласт с указкой не зафиксируется в одном положении.

На самом деле среди профессиональных строителей достаточно много талантливых людей, которые способны из подручных материалов соорудить нивелиры, по точности не отличающиеся от профессиональных моделей. Мы привели только 3 самых простых варианта, которые при необходимости можно усовершенствовать для использования в различных помещениях.

В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч. Звучит это определение в некотором роде страшновато.

Содержание 1 Для чего нужен этот прибор? Лазерная указка.

Лазерная указка для уровня. Подвесной уровень. Капро уровень подвесной.

Во время выполнения строительных работ вы могли сталкиваться с необходимостью размечать стены для штробления или выравнивать положение телевизора, картины на стене. Штучные работы с одноразовым измерением положения предметов в горизонтальной и вертикальной плоскости можно выполнить и пузырьковым уровнем. Но если вам нужно проложить проводку, установить подрозетники, коробки или выполнить разметку для других целей, с обычным уровнем придется провозиться достаточно долго. Второй вариант выполняется в форме двух, пересекающихся между собой под прямым углом линий — крестом.

Удобнее всего для этого использовать лазерный уровень или нивелир, который выстроит нужную плоскость. Рассмотрим три варианта изготовления такого прибора при помощи лазерной указки.

Калькулятор Расчет бетона Расчет ламината Расчет плитки. Новое Комментарии Как выбрать ламинат Леруа Мерлен для разных помещений Как самостоятельно провести укладку кафеля? Как выбрать и уложить правильно кафель для ванной Как правильно выполняется укладка кафеля в ванной своими руками Как влияет правильная шумоизоляция в квартире на уют и покой в доме.

Серж Лень : хорошая статья Raddy : Мне вообще ковры не нравятся в интерьере Milena : Очень интересная статья, Как раз ищу себ Оля Сербинова : Очень интересная познавательная статья.

Шаг 1: Собираем рамку, первая ось

Материалы для отделки внутри помещения: делаем выбор Материалы. Какой насос лучше выбрать для скважины: ценные советы п Нет, делали около 10 лет назад.

Собираем лазерный уровень из подручных материалов.

В покупке дорогостоящего нивелира для домашних нужд нет смысла, так как данный прибор стоит немало денег. Если Вам нужно провести горизонтальную ровную линию по стене, можно сделать лазерный уровень своими руками, используя подручные материалы, которые найдутся в любом частном доме.

Другие видео инструкции и руководства

Далее мы предоставим два простых мастер-класса по изготовлению самодельного нивелира вручную, на что уйдет не более получаса. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство: Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке.

Для этого заклейте насадку картоном и аккуратно разбейте стекло. Усовершенствуем строительный уровень.

Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже.

Собираем подставку.

Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом

Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего

Разметка комнаты

Контрольные точки в комнате находятся в углах потолка и пола. Углы в комнате, где есть четыре угла, должны быть прямыми, чтобы комната была идеальным параллелепипедом. Развал углов нужно измерять при помощи отбивочного шнура и отвеса.

На потолке отбивают линии по диагонали от угла к углу, затем измеряют диагонали, они должны быть равными. Если диагонали получаются разной длины, то нужно скорректировать её, отметив правильные точки на линии. Соединив точки отрезками при помощи малярного шнура, мы получаем прямоугольник, у которого все углы прямые. Хотя бы одна точка прямоугольника должна совпадать с реальным углом потолка. Приставляя к выведенным точкам отвес, нужно отметить ответные точки на полу. После разметки подобным образом нужно обязательно сделать проверку, пары диагоналей в любой плоскости, проходящей через четыре контрольные точки, должны быть равными по длине. Такая техника разметки позволяет свести к минимуму развал в углах стен.

Главным образом, разметка комнаты нужна для того, чтобы узнать в каком месте нужно крепить стартовые профили и подвесы для каркаса гипсокартонной конструкции.

Почему лучше сделать строительный уровень такого типа

Конечно, внешний вид вашего инструмента будет значительно уступать промышленным аналогам и европейским моделям и похвастаться ним перед соседом не получится

Тем не менее, нам было важно узнать, как сделать уровень практичным, а не красивым. Наше творение будет обладать массой преимуществ:

• Низкая себестоимость работ. Возможно, (и для этого не нужна ловкость рук в метро!), ведь слепить простой уровень можно из подручных материалов.
• Простота изготовления. Вашему ребенку скучно? Дайте ему интересное задание, с которым он справится за 20 минут. Не потребуется образование строителя или чрезвычайно «очумелые ручки».
• Простота работы с прибором. Во многих случаях самодельное устройство будет намного удобнее горизонтального уровня. С его помощью можно измерять объекты, которые находятся по разные стороны стен или даже в разных помещениях (дальность регулируется длиной трубки).

Собственно, задачу можно считать решенной: мы рассмотрели, как сделать уровень своими руками и теперь у вас будет чем измерить точность строительных работ. Подробнее о процессе вы сможете узнать в этом видео:

Видео

Предлагаем посмотреть, как пользоваться водяным уровнем, изготовленным своими руками.

Сегодня я хочу рассказать вам о том, как можно сделать самому из подручных материалов строительный уровень.

С начала я предлагаю вам посмотреть видео нашей самоделки:

Бывает, что нужно какую-нибудь поверхность поставить идеально ровно, а обычного строительного уровня под рукой нет. В этой статье я как раз и хочу рассказать вам о том как можно самому в домашних условиях не прилагаю особых усилий сделать строительный уровень. Для «больших» строительных работ этот уровень конечно не подойдёт, но а для небольших домашних отделочных работ – вполне нужная вещь.

Для нашего будущего строительно уровня нам понадобится: – прозрачная стеклянная банка объёмом 0,5 литра; – пенопласт (подойдёт пенопластовое дно от какой-либо упаковки); – липкая лента; – иголка с ниткой; – фломастер.
