Обзор видов и конструкций ленточного фундамента

Столбчатый фундамент

Конструирование фундаментов

Фундаменты под колонны многоэтажных каркасных зданий обычно проектируются монолитными ступенчатого типа, плитная часть которых имеет не более трех ступеней.

Отношение вылета ступени к ее толщине (или группы ступеней к их суммарной толщине) не превосходит 2.

Подошва фундамента, как правило, прямоугольной формы с отноше­нием сторон от 1 до 0,6. При этом большая сторона всегда располагается в направлении большего момента.

Верх фундамента рекомендуется располагать на отметке — 0,15 м для обес­печения условий выполнения работ после завершения нулевого цикла. В связи с этим при значительной глубине заложения фундамента над плитной его частью устраивают монолитно связанный с плитой подколонник (рис. ниже).

Фундаменты при соединении с колонной

а — монолитной; б — сборной; 1 — подколонник; 2 — плитная часть фундамента

Сопряжение фундамента с колонной выполняется монолитным под монолитные колонны и стаканного типа под сборные колонны.

Зазоры между колонной и стенками стакана принимают равными 75 мм по верху и 50 мм по низу стакана с каждой стороны колонны. Эти зазо­ры заполняются бетоном класса не ниже В 12,5.

Глубину стакана dp принимают на 50 мм больше глубины заделки ко­лонны dc. Значение dc должно быть не менее большего размера сечения ко­лонны /с, а также не менее:

30d- при 1-м случае сжатия колонны в сечении по обре­зу фундамента;20d- при 2-м случае сжатия; здесь d — диаметр арматуры колонны.

При 1-м случае сжатия граничное значение dc = 30d можно уменьшить путем умножения его на отношение момента колонны в сечении по обрезу фундамента к предельному по прочности моменту колонны при заданном значении N, но принимать не менее 20d.

Толщину стенок по верху неармированного стакана принимают не ме­нее 0,75 глубины стакана и не менее 200 мм.

Толщину стенок армированного стакана принимают не менее 150 мм.

Для связи с монолитной колонной из фундамента (подколонника) вы­пускают арматуру с площадью сечения, необходимой для восприятия расчетных усилий колонны у обреза фундамента. В пределах фундамента эту арматуру объединяют хомутами в каркас и запускают в колонну на длину не менее длины анкеровки lап.

Стыки выпусков с арматурой колонны можно выполнять внахлестку без сварки в соответствии с указаниями СП 52-101-2003.

Фундаменты армируют сварными сетками только по подошве. При этом, если меньшая сторона подошвы имеет размер Ь3м применяют отдельные сетки с рабочей арматурой в одном направлении, укладываемые в двух плоскостях. При этом рабочая арматура каждой сетки располагается снизу. Сетки в каждой из плоскостей укладываются без нахлестки с рас­стоянием между крайними стержнями не более 200 мм (рис. ниже).

Армирование подошвы фундамента сетками

Минимальный защитный слой бетона для этой арматуры принимается: при наличие под фундаментом подготовки из тощего бетона — 40 мм, при отсутствии — 70 мм.

Если нормальное сечение подколонника как бетонного элемента не обес­печено по прочности, подколонник армируют плоскими сварными сетками при проценте армирования всей продольной арматуры не менее 0,2% ().

Армирование железобетонного подколонника пространственным каркасом, собранным из сеток

В железобетонных подколонниках, где по расчету сжатая арматура не требуется, а количество растянутой арматуры не превышает 0,3%, допуска­ется устанавливать сетки только по граням подколонника, перпендикуляр­ным плоскости действия большего из двух действующих на фундамент мо­ментов. При этом толщина защитного слоя бетона должна быть не менее 50 мм и не менее двух диаметров арматуры.

При необходимости армирования стенок стакана в бетонных подколонни­ках следует устанавливать пространственный каркас в пределах стаканной час­ти с заглублением ниже дна стакана на величину не менее 35 диаметров про­дольной арматуры. При этом площадь всей продольной арматуры принимается не менее 0,04% от площади подколонника вне стакана (рис. ниже).

Армирование бетонного подколонника со стаканом

Кроме того, при е0 > Iс/b в стаканной части подколонника следует уста­навливать горизонтальные сварные сетки с расположением стержней у на­ружных и внутренних поверхностей стенок стакана. При этом вертикальная арматура размещается внутри сеток (рис. ниже). Диаметр стержней сеток принимается не менее 8 мм и не менее четверти диаметра продольной ар­матуры.

Устройство ленты, сборной из бетонных блоков

Сборный линейный фундамент делают, используя железобетонные блоки. Их устанавливают на песчаную утрамбованную подушку. После этого отдельные блоки связываются между собой армированием. После установления в местах стыков опалубки приступают к заливке цемента. После проведенных бетонных работ опалубку снимают, основание затирают бетоном, чтобы убрать швы, и штукатурят. Для такого основания также роют канавы на глубину ниже границ промерзания.

Недостатки:

Устройство ленточно-сборного фундамента.

• срок действия в 3 раза короче, чем у монолитных из-за большого количества стыковочных швов, которые быстро разрушаются;
• стандартное заводское армирование, которое не всегда подходит к используемому материалу для строительства, что приводит к быстрому разрушению блоков;
• стандартные размеры не допускают варианты в длине и ширине бетонной ленты, что приводит к перерасходу денежных средств;
• из-за множества стыков нельзя глубоко закапывать в землю.

Положительные моменты в использовании блоков:

• отличный металлический каркас;
• качественно сделанный блок без внутренних раковин, которые снижают качество;
• быстрое строительство.

Используют такой вид чаще всего на устройстве гаражей, смотровых ям.

Основные ошибки

Чаще всего происходит осадка песчаной подушки, возникающая из-за некачественного уплотнения слоя засыпки. Кроме того, нередко встречается применение неподходящих материалов, в особенности — бетона не той марки.

Некоторые недобросовестные поставщики доставляют материал низкого качества для экономии. Опытные специалисты рекомендуют заказывать более тяжелый бетон — вместо М200 брать М250. Разница в стоимости и массе невелика, но появляется надежда на то, что материал окажется более прочным.

Кроме того, нередко пытаются сократить расходы денег и трудов, отказываясь от гидроизоляции и утепления. Эти процедуры требуют некоторого времени, но, по сравнению со сроком службы основания, они выполняются очень быстро и пренебрегать ими нельзя.

Как залить ленточный фундамент?

Ленточный фундамент относится к мелкозаглубленным конструкциям. Он закладывается на глубину в 50-70 см. Если вы планируете построить здание из бруса, толщина ленточного пояса должна составлять примерно 30 см. Для построек из кирпича этот показатель увеличивают до 35-40 см.

Подготовка участка

Для возведения ленточной конструкции необходимо расчистить участок и снять верхний слой почвы – травяное покрытие. Далее проводят разметку периметра будущего здания: сначала вбивают колышки во внешних углах и натягивают бечевку по контуру внешних стен, а затем намечают внутренний периметр с учетом выбранной толщины фундамента. В последнюю очередь размечают внутренние стены и перегородки здания

Очень важно соблюдать прямые углы между стенами, если иной градус не предусмотрен проектом

Траншеи

Следующий этап – рытье траншей под заливку бетона. Их ширина должна быть на 25-30 см больше, чем выбранная вами толщина фундамента, а глубина – на 10-20 см больше уровня заглубления фундамента в грунт. Дно траншей должно быть расположено строго горизонтально. Стенки готовых траншей увлажняются, чтобы предотвратить осыпание почвы. На дно насыпается 1-2 слоя крупнозернистого песка. Толщина одного слоя – 10 см. Каждый слой смачивается водой и тщательно утрамбовывается. В итоге получится своеобразная «подушка» для бетонного ленточного фундамента.

Создание опалубки

Далее в готовых траншеях формируют опалубку. Материалом для ее возведения может послужить дерево, металл или пенополистирольные блоки. Если строительство ведется без привлечения профессионалов, чаще всего используют деревянные щиты и бруски сечением 40х40 мм. Щиты можно сбить из досок сечением 40х100 мм или изготовить из ДСП/ДВП. Высота щитов должна быть на 15-20 см больше, чем запланированная высота фундамента.

Стенки опалубки должны располагаться строго вертикально

Очень важно обеспечить надежную фиксацию конструкции, потому что залитый бетон будет оказывать на нее сильное распирающее воздействие. Снаружи опалубку укрепляют подкосами и распорками, сверху – стяжками и хомутами. Стенки опалубки должны быть герметичными и гладкими

В некоторых случаях с этой целью используют полиэтиленовую пленку или рубероид, которые одновременно служат еще и гидроизоляторами

Стенки опалубки должны быть герметичными и гладкими. В некоторых случаях с этой целью используют полиэтиленовую пленку или рубероид, которые одновременно служат еще и гидроизоляторами.

Армирование

Армирование – это этап, ваша главная цель на котором – создать надежный металлический каркас для придания фундаменту максимальной прочности и стабильности. Армирующий пояс вяжут непосредственно в опалубке или на свободном участке из арматурных прутков диаметром от 16 мм и стальной проволоки.

Получившийся каркас располагают в опалубке так, чтобы между ним и песчаной опалубкой оставался небольшой просвет. Для этого под арматурные прутки подкладывают камни или обломки кирпичей.

Заливка бетона

Говоря о том, как залить фундамент в подготовленное пространство,  следует сразу указать на важность выбора материала. Лучше всего использовать готовый бетон марок М250-М300. Бетон заливают в опалубку в несколько приемов

Толщина одного слоя – до 20 см. Хорошо, если в вашем распоряжении окажется строительный вибратор для уплотнения раствора. Если такого оборудования у вас нет, подойдет и обычный арматурный пруток, которым протыкают бетон, а также молоток, которым простукивают стенки траншей снаружи

Бетон заливают в опалубку в несколько приемов. Толщина одного слоя – до 20 см. Хорошо, если в вашем распоряжении окажется строительный вибратор для уплотнения раствора. Если такого оборудования у вас нет, подойдет и обычный арматурный пруток, которым протыкают бетон, а также молоток, которым простукивают стенки траншей снаружи.

Когда бетон будет полностью залит, его оставляют на 3-4 часа для схватывания. После этого верхнюю кромку ленточной конструкции накрывают мешковиной и в течение первых 2-3 суток увлажняют каждые несколько часов во избежание возникновения трещин.

Опалубку снимают через неделю. Зазор между железобетонным массивом и стенками траншей заполняют влажным песком.

Установка опалубки

 Здесь на выбор предлагается использовать либо многоразовую (съемную опалубку), либо одноразовую (несъемную опалубку). Для первого типа применяют металлические листы, толстую фанеру или обрезные доски. Для второго можно использовать пенополистирол, который может сыграть в дальнейшем и роль изоляционного материала. Как известно, данный материал практически нейтрален к влаге и при этом хорошо защищает основу от экстремального воздействия низких температур.

При обоих вариантов не обойтись без подпорок. В зависимости от материала опалубки шаг их колеблется в интервале от 50 до 120 см. В случае работы с котлованом подпорки устанавливаются равномерно с обеих сторон полости, куда в дальнейшем будет заливаться бетон. Высота опалубки должна возвышаться над фундаментом не менее чем на 10-12 см. «Нулевой» уровень фундамента (верхняя точка) помечается маркером на внутренней поверхности опалубки. Это необходимо для выравнивания уровня на завершающем этапе (при выравнивании) формирования фундамента.

Чтобы отметки подчинялись единой плоскости необходимо использования уровня (водяного, лазерного или иного).

Как рассчитать глубину и ширину

Параметры ленты определяются несколькими факторами:

• Вес дома.
• Состав и несущие способности грунта.
• Уровень залегания грунтовых вод.

Расчет ширины и глубины ленты представляет собой сложную инженерную задачу, самостоятельное выполнение которой чревато появлением массы ошибок. Для создания проекта необходимо участие профессионалов, имеющих соответствующее образование и опыт. При этом, следует учитывать некоторые общие правила. Например, толщина ленты на 10 см должна превышать толщину стен. Несущая способность бетона очень высока, и иногда идут на компромисс — увеличивают толщину ленты непосредственно под самой стеной, образуя подобие козырька.

Глубина заложения определяется типом ленты. Для заглубленных оснований определяющим фактором является глубина промерзания грунта в регионе (табличное значение, имеется в приложениях СНиП).

Мелкозаглубленные ленты обычно погружают на глубину от 70 до 50 см, в зависимости от величины морозного пучения грунта.

В любом случае, определять параметры ленты должен проект, составленный и рассчитанный грамотными специалистами.

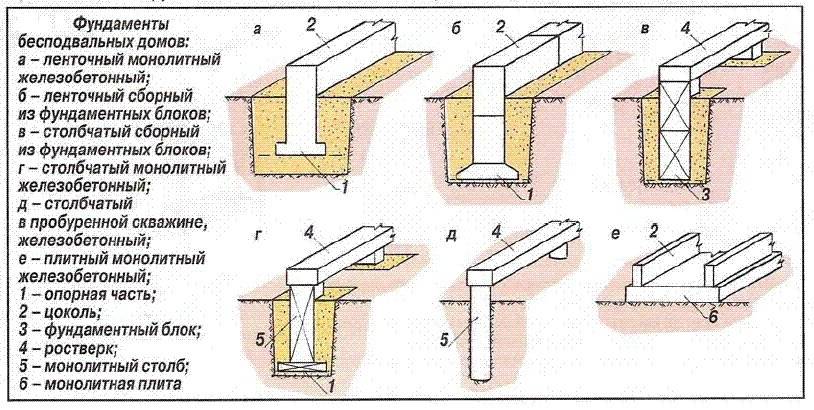

Типы оснований

Устройство – основные принципы

Ленточный фундамент, заливаемый не в заглубленную опалубку, а прямо в траншею называется щелевым

При строительстве основания, согласно действующей технологии, необходимо учитывать следующее:

• ширина стенок конструкции не должна быть уже ширины стенок возводимого объекта. Это позволяет избежать чрезмерных нагрузок;
• для максимально устойчивого положения ширина ленты должна быть больше ширины стен минимум на 10 см;
• более крепкие здания возводятся тогда, когда лента фундамента расширяется к основанию, когда поперечное сечение напоминает трапецию;
• в частном домостроении основание часто имеет поперечное сечение в виде прямоугольника;
• чтобы избежать поперечных нагрузок, высота ленты должна быть больше её ширины, не менее, чем в два раза;

Технология производства работ

Разметка

Установку опалубки желательно производить после окончания всех работ по армированию фундамента и по закладке связующих элементов с будущими стенами. Это облегчит соблюдение необходимых заглублений арматуры в монолит и соединение концов арматур между собой.

Перед началом опалубочных работ производят разметку по внешним размерам фундамента, его толщине на каждом участке залегания, включая перегородки, и высоте над уровнем земли так, чтобы в дальнейшем можно было собрать точную, прочную и надежную форму для заливки бетонной смеси. При этом отклонение вертикали не должно превышать 5 мм на 1 м высоты, смещение осей опалубки — 10 мм, горизонтали — 3 мм. Разметка для всех видов ленточного фундамента производится однотипно.

Для разметки внешних габаритов фундамента сначала вбивают два колышка по линии одной из сторон с отступом 50–70 см от перпендикулярных к ней стен (рис. а). По ним натягивают бечевку (рис. б) и привязывают на соответствующей высоте фундамента над уровнем земли, выверив горизонталь с помощью гидроуровня (рис. в). Такую же операцию проделывают с противоположной стороны фундамента, определив горизонталь по первым двум колышкам (рис. г). В завершение данного этапа размечают оставшиеся перпендикулярные стороны (рис. д). Аналогичным образом осуществляют внутреннюю разметку по ширине наружных и внутренних стен (рис. е).

Последовательность осуществления разметки под установку опалубки:

• а — закрепление первых колышек;
• б — натяжение бечевки по ним;
• в — определение горизонтали будущего фундамента;
• г — натяжение бечевки для противоположной стороны аналогичным способом; д — разметка перпендикулярных сторон;
• е — разметка по ширине наружных и внутренних стен.

Опалубку можно устанавливать сразу после разметки периметра фундамента и продолжать одновременно с разметкой внутренних размеров, при этом следует воспользоваться двумя способами.

Первым можно добиться удобства выравнивания бетонной смеси по кромке доски (рис. а). Для этого установку опалубки производят, совмещая ее верхний край с натянутой бечевкой, а нижний выравнивая с уровнем земли или немного заглубляя, что нередко бывает затруднительным, особенно на твердых глинистых, каменистых и скалистых грунтах. Противоположную сторону опалубки можно выставлять произвольно по высоте.

Второй способ более универсален и прост как в установке, так в использовании разноразмерных щитов. В данном случае низ опалубки устанавливают по рельефу земли, а заливку бетонной смеси осуществляют по натянутой бечевке (рис. б), для которой проделывают соответствующие прорези в стенках опалубки.

Выравнивание горизонтали бетонной смеси по:

• а — кромке доски;
• б — бечевке.

Преимущества и недостатки

Распалубка

Демонтаж опалубки производят после того, как монолит наберет не менее 50 % прочности. Этот показатель достигается при среднесуточной темпе ратуре воздуха +10 °С за 14 дней, от +10 до +20 °С — за 7 дней, выше +20 °С — за 3–4 дня. Среднесуточный показатель рассчитывается исходя из самых низких значений ночью и высоких днем.

Но со снятием опалубки торопиться не стоит. На практике в прохладных регионах демонтаж осуществляют не раньше чем через 20 дней, в умеренных — 10 дней, в жарких — не ранее недели.

На качество залитого бетона также влияет аккуратная и деликатная разборка опалубки, которую проводят в строго обратном монтажу порядке. На примере заглубленного фундамента на сыпучих грунтах это выглядит следующим образом. Сначала снимают все скрутки, перекладины, распорки и подпорки. Затем выдергивают колышки, высвобождают угловой кол и откручивают шурупы на внешнем угле опалубки. В заключение снимают щиты и приступают к гидроизоляции, если этого не требуется, то к обратной засыпке. Иногда опалубка «присыхает» к бетонной заливке, тогда целесообразно разбирать щит. Для этого колья отсоединяют от досок и выдергивают, а каждую доску снимают отдельно.

Порядок выполнения распалубки (вид сверху и в разрезе):

• а — устранение скруток, перекладин, распорок и подпорок;
• б — удаление колышек;
• в — снятие щитов;
• г — поэлементный разбор щита.

Как отмечалось выше, для облегчения сборки (разборки) все несущие, крепежные и навесные детали опалубки желательно соединять на шурупы так, чтобы их можно было выкрутить снаружи, даже когда залит бетон. Вместе с тем внутренние поверхности щитов, соприкасающиеся с раствором, рекомендуется обрабатывать водоотталкивающими жидкостями либо обтягивать строительным полиэтиленом для предотвращения «присыхания» щитов к бетону.

Возведение ленточного фундамента своими руками

Чтобы ленточный фундамент отличался прочностью, необходимо соблюдать определенный порядок действий:

1. 1. На первом этапе участок очищается от растительного слоя грунта, вырубаются деревья и кустарники в непосредственной зоне строительства и в радиусе 5 метров вокруг нее. Площадку выравнивают, и с помощью колышков и веревки проводят разметку. В это же время на участок следует доставить необходимые строительные материалы.
   2. Далее, придерживаясь разметки, роют траншею. Работу можно проводить вручную или с применением техники. По ширине траншея должна быть немного больше фундамента. Дно траншеи выравнивают, пользуясь уровнем, и тщательно утрамбовывают. Затем выполняют следующие действия:
      • Дно траншеи засыпают слоем песка в 3-3,5 см, его смачивают и уплотняют.
      • Песчаная подушка накрывается гидроизоляционным материалом.
      • Используя доски или влагостойкую фанеру, сооружают опалубку. Она должна возвышаться над землей на 15 см. С помощью уровня проверяют вертикальность стенок опалубки.
      • Для укрепления верхнего края опалубки стенки соединяют перемычками. Обязательно оставляют отверстия для проведения коммуникаций.
      • Внутри опалубки укладывают толь или рубероид.

Опалубка для ленточного фундамента

1. На следующем этапе проводят армирование ленточного фундамента. Оптимальным вариантом считается каркас из арматуры, имеющей диаметр 12-18 мм. Укладка прутьев для создания каркаса ведется в два ряда вдоль всей траншеи. Для связки прутьев следует использовать мягкую проволоку.
2. Подготовленная траншея заполняется бетоном марки М250 или М300 густой консистенции. Заливка бетона ведется по следующим правилам:
   • Заливать раствор лучше всего в один прием с использованием желоба, при этом подача бетона должна проводиться с небольшой высоты, чтобы бетонная смесь не расслаивалась.
   • Каждые 15-20 см раствора уплотняются, для этого можно использовать вибропресс. Можно провести ручное уплотнение бетона. Для этого смесь протыкают штыковой лопатой, периодически постукивая по стенкам деревянной опалубки.
   • Не рекомендуется заливать бетон в зимнее время. Если проведение этих работ неизбежно, то рекомендуется использовать бетонный раствор с применением специальных добавок.
   • Заливая бетонный раствор в жаркий летний день, нужно обеспечить укрытие фундамента от солнечных лучей. Также рекомендуется периодически смачивать бетон, чтобы предотвратить его растрескивание.
3. Залитый ленточный фундамент оставляют на 5-6 дней, для застывания бетонной смеси. После этого можно снимать опалубку. Однако проводить последующие строительные мероприятия лучше всего через месяц. За это время бетонная смесь полностью затвердеет.
4. После снятия опалубки фундамент покрывают битумным раствором. Можно использовать листы рубероида.
5. На завершающем этапе фундамент с боков засыпают песком и грунтом.

Заливка опалубки бетоном

 Одним из завершающих этапов возведения ленточного фундамента является заливка бетоном. В большинстве случаев требуемый объем является значительным, а значит, оптимальный вариант — заказать доставку уже готового раствора. Это существенно сократит ваши трудозатраты и поможет соблюсти некоторых важных правил. А именно:

•  Время, отведенное на заливку фундамента не должно превышать один день;
• Перерыв между партиями заливаемого бетона не должен превышать двух часов;
• Заполнение опалубки лучше всего производить с нескольких точек.

Оптимальными погодными условиями для того чтобы фундамент хорошо лег, стал и укрепился считаются:

• Температура воздуха от +18 до +22;
• Нормальная влажность — от 60 до 70%;
• Умеренная солнечная активность.

Для того, чтобы максимально удлинить время испарения влаги рекомендуется фундамент по завершении работ укрыть полиэтиленовой пленкой. Полное становление фундамента, после которого можно будет приступить к кладке стен наступает не ранее 14-21 дня с момента заливки. Окончательная готовность его для эксплуатации регламентируется еще большим сроком и зависит от объема, глубины залегания и погодных условий.

Что это такое фундамент ленточный

Вентиляция фундамента

СНИП по фундаментам для малоэтажного строительства

Что понимается под малоэтажным строительством

Давайте, сначала определим, что называется малоэтажным строительством.

Согласно СНиП 31-02-2001 и СНиП 2.07.01-89 к ним можно отнести три вида сооружений:

1. индивидуальный дом до 3-х этажей (коттеджи);
2. сблокированные коттеджи до 3-х этажей (таунхаусы);
3. секционные многоквартирные дома до 3-4-х этажей.

Все три вида объединяет следующее:

• наличие индивидуальных земельных участков;
• отсутствие лифта и центрального мусоропровода, упрощение инженерии;
• небольшое вертикальное давление позволяет свести к минимуму земляные и фундаментные работы.

При строительстве малоэтажных зданий стоимость работ по нулевому циклу может превышать 30% от стоимости общестроительных работ в зависимости от физических свойств грунта на участке и климатических условий региона

Это повышает важность выбора типа фундамента в каждом конкретном случае

Условия, которые необходимо учитывать при выборе типа фундамента

Для выбора типа фундамента необходимо учитывать следующие данные:

1. нагрузку от строения;
2. конструкцию подземной части (лёгкий дом с подвалом может не только просесть, но и «всплыть»);
3. уровень грунтовых вод;
4. глубину промерзания в районе застройки (в средней полосе она составляет 120-130 см);
5. физические свойства грунтовых масс в пятне застройки.

Виды фундаментовпод малоэтажные строения

Основные виды фундаментов под малоэтажные зданияможно разделить на два типа:

1. мелкого заложения – сплошная платформа, столбчатые и ленточные фундаменты с заглублением не менее 50 см;
2. глубокого заложения – столбчатые фундаменты, сваи, ленточные фундаменты с заглублением более глубины промерзания.

Сплошная платформа – это монолитная ж/б плита под всю площадь здания, которая своей жесткостью перераспределяет все напряжения, возникающие под строением. Метод не из дешевых из-за большого объема земляных работ и стоимости стройматериала. Применяется в основном на сложных грунтах и при небольшой площади здания.

Ленточные фундаменты мелкого заложения применяют на непучинистых грунтах (пески) в зданиях без подвальных помещений. Это сравнительно дешевый вариант, но ограничен в применении.

Ленточный фундамент глубокого заложения выполняется в монолитном, сборном и комбинированном варианте по периметру здания и под несущими стенами. Это более затратный вариант. Его целесообразнее использовать при устройстве подвалов или цокольного этажа. Этот вариант хорошо вписывается в любой ландшафт.

Столбчатые фундаменты могут быть как мелкого, так и глубокого заложения. Столбы устанавливаются по углам здания в местах пересечения несущих стен и между угловыми столбами для уменьшения пролета до 2-х метров. Больший пролет ведет к увеличению нижней ступени фундамента и усилению рандбалки, в малоэтажном строительстве это экономически невыгодно.

Столб может быть прямой или ступенчатый, сборный или монолитный. Более экономный – ступенчатый.Заливается в 2-3 приема, в зависимости от размера подошвы, с уменьшением размера на каждом приеме.

Рандбалки могут быть металлическими, ж/бетонными, под деревянное здание можно использовать брус.

Вывод: между архитектурно-планировочным решением малоэтажного дома, конструкцией нулевого цикла, механическими свойствами грунта, уровнем грунтовых вод наблюдается явная зависимость.

1. Если участок имеет большой перепад по высоте, то разумнее применить ленточный фундамент глубокого заложения или винтовые сваи с ж/б ростверком.
2. Для участков с высоким уровнем грунтовых вод (выше 150 см) лучше выбрать свайный вариант.
3. В случае если архитектурно-планировочным решением предусмотрен подвал или цокольный этаж, то выбирать надо ленточный фундамент глубокого заложения. Но необходимо учесть, что высокий уровень грунтовых вод и сезонная верховодка потребуют более сложных и дорогостоящих решений по гидроизоляции подземной части.
4. Фундаменты мелкого заложения более экономичны, но не пригодны на пучинистых грунтах, а также имеют более низкую температуру в подпольном пространстве (последнее касается и свайных фундаментов).
5. В районах с вечной мерзлотой надо думать не о пучении грунтов, а об оттаивании основания в тёплый период года.

Главное, помните: каждый конкретный случай рассматривается особо. Красота фасада, дорогое заполнение проемов, новые кровельные материалы – всё это держится на правильно выбранном Вами фундаменте.

Сборный фундамент: бетонные элементы и их установка

Сборный ленточный фундамент

Фундамент нужно использовать для любого сооружения, но подобрать его тип порой не просто. Ведь тут учитывается конструкция будущего здания, его масса, возможность достройки мансардных этажей, тип и структура грунта, множество других факторов.

Не удивительно, что при проектировании будущего здания наибольшие затраты по времени и финансам будут именно на фундаменты и расчет их элементов.

Поэтому, в некоторых случаях целесообразно подбирать сборные фундаменты, которые отличаются прочностью, надежностью и долговечностью, а также рассчитаны на локальное распределение центра массы по площади перекрытия.

Современные фундаменты сборного типа – это конструкция с железобетонных блоков, скрепленных между собой бетонным раствором. В конструкции используются панели, блоки, плиты и столбы. Сборные конструкции стоят существенно дороже, чем монолитные основания, ведь тут нужно привлекать дополнительные рабочие руки, специальную технику.

Конструктивные элементы для сборных железобетонных оснований

Сборные железобетонные фундаменты

• Блоки-подушки в форме трапеции. Они используются для увеличения опорной площади нижнего сегмента основания;
• Элементы стеновых блоков прямоугольной формы с армированными петлями. Используются для наращивания высоты конструкции, используются под землей.

Именно стеновые блоки являются ключевым элементом такой конструкции. Они отлично подходят для возведения каркаса подземных паркингов, подвалов и подпольных технических помещений. Также они отличаются хорошими эксплуатационными характеристиками, прочные и надежные, а для монтажа достаточно использовать бетонный раствор и специальные соединительные арматурные пазы.

Виды сборных фундаментов

• Ленточные.
• Свайные.
• Столбчатые.
• Стаканного типа.

Сборные железобетонные фундаменты: а — общий вид; б—разрезы; е—сборные элементы; 1—стеновые блоки; 2 — блоки-подушки; г —армированный шов; 4 — участки, бетонируемые на месте

Теперь немного о каждом виде фундамента. Ленточные фундаменты отличаются легкостью в установке, они состоят из блоков или бетонных плит. Это сплошные или разорванные ленты по всему периметру фундамента, устанавливаются только под несущими конструкциями здания.

Свайные фундаменты состоят с ряда специальных железобетонных блоков с дополнительным армированием. Сваи забиваются специальной техникой, а сам фундамент используется на рыхлых и пучинистых почвах. Тут стоит отметить, что сваи могут иметь различную длину, поэтому такое решение оптимально для оснований, которые строятся на участках с естественным уклоном.

Столбчатые фундаменты – это дешевые и надежные несущие конструкции, которые состоят с ряда ключевых элементов: бетонных столбов, которые вбивают в пробуренные скважины и рандбалок с армированием для соединения столбов.

Стаканные фундаменты – это основания для промышленных объектов, они производятся с полых железобетонных моделей пирамидальной формы с полой внутренней частью. Это ступенчатая конструкция, где в центре стакана есть отверстие для монтажа столба, который затем дополнительно армируется.

Устройство свайного фундамента

Схема строения свайного фундамента.

Такой вид фундамента предназначен для строительства на очень неустойчивых грунтах, а так же для крупногабаритного строительства. Устройство свайного основания происходит с применением свай с заостренным концом. Каждая свая (железобетонная, деревянная или из других материалов) выдерживает нагрузку от 2 до 5 тонн. Верхние части свай соединяют между собой балками, образуя таким образом опорные основания сооружения. В частном строительстве этот вид оснований и фундаментов применяется крайне редко, так как очень затратен.

Исходя из веса будущего строения определяется количество свай. Для расчета нужно выяснить следующие параметры:

• вес фундамента;
• вес стен;
• вес перекрытий;
• вес крыши со стропильными системами;
• снеговая нагрузка.

Порядок выполнения работ

Схемы свайных фундаментов из различных материалов.

Любые работы по устройству фундамента начинаются с разметки, в местах предполагаемого расположения свай забивают колышки. После этого пробуривают скважины. Сваи для армирования связывают в единый объемный каркас, он может быть квадратным или круглым. Каркас после сборки опускают в пробуренное отверстие. При этом арматура не должна касаться дна и стенок скважины, защитный слой составляет 30-50 см. В том случае, если грунт сыпучий, опалубка для буронабивной сваи производится из асбестовой трубы или рубероида, свернутого кольцом и связанного проволокой.

После армирования углов фундамента можно приступать к сбору опалубки. Между арматурой и стенками опалубки должен сохраняться защитный слой. Заливать все сваи лучше всего в один этап. Чтобы исключить появление пустот в процессе заливки, нужно использовать глубинный вибратор.

Нагрузки на свайный фундамент возможны не ранее, чем через 3 недели после его заливки.

Какие блоки можно взять?

Основание можно соорудить из других готовых блоков, которые называются: фбс (фундаментный блок сплошной). Они представляют собой параллелепипед с большим весом, например, 300 кг. В этом случае монтаж осуществляется очень быстро. Однако основание будет иметь технологические швы в местах соединения фбс. Также для устройства потребуется тяжелая техника. Такие блоки подходят для обустройства подвала или цокольного этажа.

Параметры для ленточной конструкции

Когда возводится ленточный армированный фундамент, важными расчетными параметрами являются:

• ширина траншеи;
• глубина траншеи;
• диаметр арматуры.

Глубина траншеи для мелкозаглубленного основания составляет 50-70 см.

Стандартная глубина заглубленного фундамента составляет 1,5 м. При этом учитывается уровень промерзания грунта: траншея должна располагаться глубже на 0,2 м. Ширина траншеи определяется расчетным способом и зависит от предполагаемого веса всего строения.

Часто берется величина 0,4-0,5 м.

До начала стройки

Наверняка нет такого строительства, которое можно начать, не имея перед собой подробного плана его проведения. Именно в грамотном проекте спрятан успех будущего строительства вообще и возведение ленточного фундамента — в частности.

Еще на стадии проектирования коррекцию в расчеты способны внести:

• Тип грунта под будущим зданием;
• Его теоретическое сопротивление силам тяжести;
• Практические нагрузки;
• Глубина залегания;
• Расчетная ширина подошвы;
• Расчет армирования;
• Необходимость дренажной системы;

Практика показывает, что справиться с расчетом фундамента по силам — далеко не каждому строителю, а значит есть смысл сразу довериться профессионалам. В подтверждение верности данного заключения можно сказать, что от верно рассчитанного фундамента зависит качество, надежность и долговечность всего здания, ровно как спокойствие и позитив его жителей (обитателей).

Ленточный фундамент – этапы возведения
