Разновидности кирпича: критерии выбора и применения

Вес одной штуки: керамический, силикатный, рядовой, лицевой

Вес кирпича нужен во-первых, для расчета фундамента, особенно важен этот параметр при ; во-вторых, для грузоперевозок; и в-третьих, для определения качества и соответствия требованиям ГОСТа.

Тип кирпича	Назначение	Вид	Номинальные размеры	Пустотность	Вес	Водопоглощение
Керамический ГОСТ 530-2007	рядовой (рабочий)	одинарный, полнотелый	250*120*65	0%	3,3 – 3,6 кг	10 -12%
		одинарный, пустотелый (пустотный, щелевой)	250*120*65	30-32%	2,5 – 3,0 кг (при пустотности 6% вес 3,8 кг)	12 -17%
		полуторный, полнотелый	250*120*88	0%	4 – 4,3 кг	12 -17%
		полуторный, пустотелый	250*120*88	30-32%	3,5 кг (при пустотности 6% – 4,7 кг)	12 -17%
		двойной, полнотелый	250*120*140	0%	6,6 – 7,24 кг	12 – 17%
		двойной, пустотелый	250*120*140	30-32%	5,0 – 6,0 кг	12- 17%
	облицовочный (лицевой)	одинарный, полнотелый	250*120*65	0%	2,6 кг	9 – 14%
		одинарный пустотелый	250*120*65	30-36%	1,32 – 1,6 кг	9 -1 4%
		полуторный пустотелый	250*120*88	30-36%	2,7 – 3,5 кг	9 – 14%
Силикатный ГОСТ 379-95	рядовой (рабочий)	одинарный полнотелый	250*120*65	0%	3,7 – 3,8 кг (по ГОСТ)
		одинарный пустотелый	250*120*65	15-31%	3,1 – 3,3 кг
		полуторный полнотелый	250*120*88	0%	4,2 – 5,0 кг
		полуторный пустотелый	250*120*88	15-31%	4,2 – 5 кг
		двойной пустотелый	250*120*140	15-31%	5,3 – 5,4 кг
	облицовочный (лицевой)	одинарный полнотелый	250*120*65	0%	3,5 – 3,9 кг
		полуторный полнотелый	250*120*88	0%	3,7 – 4,3 кг
		полуторный пустотелый	250*120*88	15-31%	3,7 – 4,2 кг

Кроме кирпича стандартного размера есть большое количество отделочного облегченного кирпича. Например, есть силикатный полуторный, который весит лишь чуть больше стандартного одинарного — 4,1-5,0 кг.

Есть так называемая «американка» — со стандартным одинарным размером и весом всего в 2,5 кг. Облегченные версии можно использовать для в случае нехватки несущей способности фундамента. Хотя, лучше использовать более легкую отделку — фасадные плиты, например.

Цветной и фигурный кирпич

Это особый вид лицевого кирпича, которому для повышения декоративного эффекта придана особая форма, рельеф поверхности или особый цвет. Рельеф может быть просто повторяющимся, а может быть и обработка под «мрамор», «дерево», «антик» (фактурный с потертыми или нарочито неровными гранями). Фасонный кирпич по-другому называют фигурным, что говорит само за себя. Отличительные признаки фигурного кирпича – скругленные углы и ребра, скошенные или криволинейные грани. Именно из таких элементов без особых сложностей возводят арки, круглые колонны, выполняют декор фасадов.

Среди предприятий нашего региона в области цветного и фигурного кирпича пальму первенства вновь делят НПО «Керамика» и «Победа Кнауф». Последнее в прошлом году начало выпуск ангобированного кирпича (кирпич объемного окрашивания, устойчивый к различного рода воздействиям) расширенной цветовой гаммы.

Кирпич керамический лицевой пустотелый цветной и коричневый

Кирпич лицевой кремовый, окрашенный в массе (завод «Победа»)

Размер (мм): 250х120х65Масса (кг): 2,4–2,5Плотность (кг/м³): 1200–1300Марка: М150Морозостойкость: F50Теплопроводность (Вт/м°С) при влажности 0%: 0,37Водопоглощение (%): 6–7

Кремовый – это оригинальный цвет и теплота мягких кремовых красок. Кремовый кирпич предназначен для облицовки наружных и внутренних стен.

Кирпич лицевой белый с офактуренной поверхностью (завод «Победа»)

Размер (мм): 250х120х65Масса (кг): 2,4–2,5Плотность (кг/м³): 1200–1300Марка: М150Морозостойкость: F35, F50Водопоглощение: (%) 6–7Теплопроводность (Вт/м°С) при влажности 0%: 0,37

Предназначен для облицовки наружных стен зданий и сооружений любой этажности. Технология производства позволяет достигнуть равномерности цвета.

Кирпич лицевой соломенный, с офактуренной поверхностью (завод «Керамика»)

Размер (мм): 250х120х65Масса (кг): 2,2–2,5Плотность (кг/м³): 1130–1280Марка: М125, М150 (М175 на заказ)Морозостойкость: F35, F50Водопоглощение (%): 6–8Теплопроводность (Вт/м°С) при влажности 0%: 0,20(на легком растворе)/0,26

Предназначен для облицовки наружных стен зданий и сооружений любой этажности. Технология производства позволяет достигнуть равномерности цвета.

Кирпич лицевой цветной с офактуренной поверхностью (завод «Керамика»)

Размер (мм): 250х120х65Масса (кг): 2,2–2,5Плотность (кг/м³): 1130–1280Марка: М125, М150 (М175 на заказ)Морозостойкость: F35, F50Водопоглощение (%): 6–8Теплопроводность (Вт/м°С) при влажности 0%: 0,26(на легком растворе)/0,20

Предназначен для облицовки наружных стен зданий и сооружений любой этажности. Технология производства позволяет достигнуть равномерности цвета. Цвет розовый, серый, светло-зеленый, зеленый, желтый, голубой, синий

Кирпич лицевой с рельефной поверхностью «Тростник», красный (завод «Керамика»)

Размер (мм): 250х120х65Масса (кг): 2,2–2,5Плотность (кг/м³): 1130–1280Марка: М125, М150 (М175 на заказ)Морозостойкость: F35, F50Водопоглощение (%): 6–8Теплопроводность (Вт/м°С) при влажности 0%: 0,20(на легком растворе)/0,26

Используется для фасадных и интерьерных работ. Лицевая поверхность кирпича напоминает по фактуре стебли тростника и позволяет обогатить керамическую кладку декоративными штрихами, придать ей живописную выразительность.

Кирпич лицевой с рельефной поверхностью «Кора дуба», красный (завод «Керамика»)

Размер (мм): 250х120х65Масса (кг): 2,2–2,5Плотность (кг/м³): 1130–1280Марка: М125, М150 (М175 на заказ)Морозостойкость: F35, F50Водопоглощение (%): 6–8Теплопроводность (Вт/м°С) при влажности 0%: 0,20(на легком растворе)/0,26

Используется для наружных и интерьерных работ. Поверхность кирпича по фактуре напоминает кору дерева, что определяет выразительность и привлекательность этого материала.

Кирпич лицевой пустотелый фигурный красный, коричневый

Размер (мм): 250х120х65Масса (кг): 2–2,2Плотность (кг/м³): 1130–1280Марка: М125, М150Морозостойкость: F35, F50Водопоглощение (%): 6–8Теплопроводность (Вт/м°С) при влажности 0%: 0,20(на легком растворе)/0,26

Фигурный кирпич – это оригинальный материал для украшения дома, позволяющий сделать индивидуальным любое строение. Применение фигурного кирпича позволяет избежать трудоемких операций по резке обычного лицевого кирпича и предоставляет архитекторам широчайшие возможности для создания отдельных архитектурных элементов фасадов: закругления и обрамления оконных и дверных проемов, возведения арок и колонн

Полнотелый, пустотелый кирпич

Существует две основные разновидности керамического кирпича. Блоки могут быть полнотелыми и пустотелыми. В первом случае материал обладает целым рядом преимуществ. Какой кирпич лучше для строительства,
поможет сравнение представленных двух категорий блоков.

Полнотелые разновидности применяются для кладки несущих конструкций. Это могут быть стены, фундамент, цоколь. Также из него возводят дымоходы, вентиляционные каналы. Это прочный, долговечный материал. Он отличается высокой морозоустойчивостью.

Есть у полнотелого кирпича и недостатки. Он характеризуется низкой теплопроводностью. Поэтому его выкладывают в два ряда для возведения стен. Цена такого кирпича относительно высокая. Пустотелые кирпичи имеют полости. Это легкий материал, который не выпускает тепло из помещения. Он отличается меньшей стоимостью. Однако такой кирпич более хрупкий. Его нельзя использовать при создании фундамента, дымохода.

Классификация по виду сырья

Виды строительного кирпича классифицируются по разным признакам, и основной – это сырье, идущее на его изготовление. Именно оно в большой степени наделяет его такими свойствами, как прочность, теплопроводность, огнеупорность, водонепроницаемость. И определяет область его применения.

Силикатный кирпич

Один из самых распространенных видов. Потребителей привлекают такие его качества, как доступность и низкая цена. Производимый из смеси песка и извести, силикатный кирпич обладает не самыми лучшими эксплуатационными характеристиками.

Это:

• Большой вес;
• Недостаточная прочность;
• Высокая теплопроводность (плохо удерживают тепло);
• Низкая устойчивость к влаге.

Кирпич силикатный

Поэтому его нельзя использовать для возведения фундаментов и цокольных этажей, кладки каминов, печей и труб.

Основная область его применения:

• Строительство зданий и конструкций, не нуждающихся в теплосбережении. Это летние дачные дома, гаражи, хозблоки, ограждения и т.п.;
• Возведение несущих стен жилых домов с дополнительным утеплением;
• Устройство перегородок;
• Облицовка зданий.

Силикатный кирпич бывает пустотелым и полнотелым, строительным и облицовочным.

Цветной  кирпич с гладкой и рифленой лицевой поверхностью

Керамический кирпич

Производится из глины в смеси с различными добавками путем формования и обжига. Обладает превосходными характеристиками, позволяющими использовать этот строительный камень практически в любых целях при возведении зданий и сооружений.

По свойствам и назначению подразделяется на следующие виды:

Рядовой строительный кирпич – это самый массово используемый и дешевый вид керамического камня. Применяется при строительстве фундаментов, несущих стен, колонн и перегородок, кладке печей и дымовых труб. Обладает шершавой поверхностью и непритязательным внешним видом, поэтому поверхности из него нуждаются в отделке – штукатурке или облицовке.

Уличная печь из шамотного кирпича

Гиперпрессованный кирпич

Не так давно появились новые кирпичи строительные, основным сырьем для производства которых стали вторичные продукты карьерных разработок. Это отсевы известковых пород, доломита, ракушечника, мрамора. Их содержание в составе материала достигает 90% от объема.

Такой кирпич отличается точностью форм и размеров

Ещё 6-8% приходится на портландцемент, выступающий в роли основного связующего вещества. Остальное – вода, как агент химической реакции, и различные добавки, улучшающие характеристики материала.

Само название говорит о том, что изготавливаются такие кирпичи путем прессования в специальных формах. По своим характеристикам они близки к кирпичу силикатному, и область применения у них та же – строительство зданий хозяйственного назначения, утепляемых несущих стен и перегородок, облицовка.

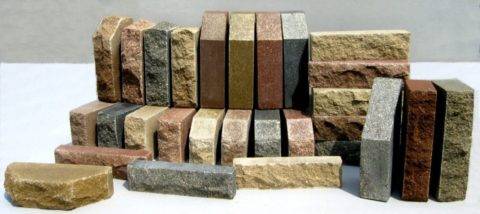

Декоративный облицовочный гиперпрессованный кирпич

Полнотелый кирпич

У этого вида несколько названий: обычный, строительный, рядовой. По структуре содержит малый объем пустот, обычно менее 13 процентов. Применяют полнотелый кирпич при кладке внешних и внутренних стен, сооружении колонн, столбов и прочих конструкций, которые помимо собственного веса несут дополнительную нагрузку. Для этих целей изготавливают сорта с высокой прочностью, например, кирпич марки М250 и даже М300.

Правда нужно отметить, что наружные стены, сооруженные полностью из полнотелого кирпича, нуждаются в дополнительном утеплении, из-за того, что полнотелый кирпич хорошо проводит тепло. Полнотелый красный кирпич стандартного размера имеет вес от 3,5 до 3,8 килограммов.

Критерии выбора

При знании, на что необходимо смотреть при приобретении материала и придерживаясь конкретных рекомендаций, удается проще совершить покупку качественных и оптимальных для себя изделий, избежав ошибок, что могут отрицательно повлиять не только на срок службы возведенного здания, но и на сам процесс кладки, создавая определенные неудобства в ходе его проведения. До того как купить элементы помимо всего прочего еще следует определиться с будущим стилем и цветом возводимого сооружения, а также как оно будет сочетаться с окружением.

Желая отдать предпочтение лучшему для строительства дома кирпичу, одним из основных моментов являются климатические условия, в которых он будет использоваться. Оптимально осуществлять комбинирование нескольких разновидностей материала. В таком случае, к примеру, при возведении фундамента дома из кирпича лучше использовать полнотелый керамический, а посредством силикатного производить кладку стен.

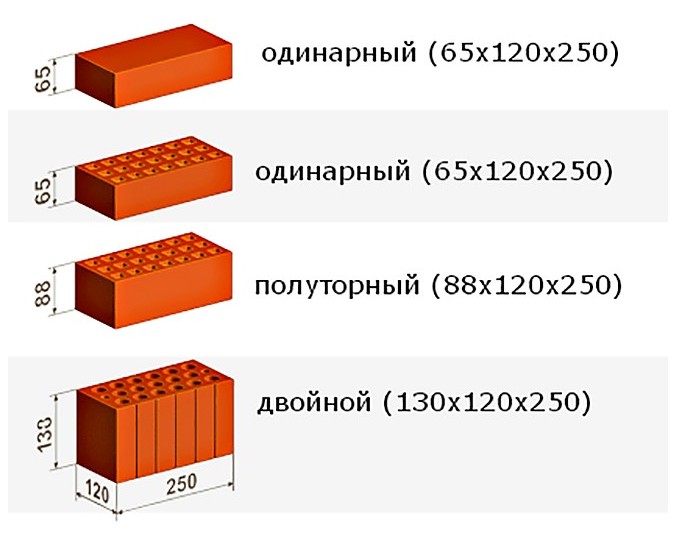

Размер

Изготовляются изделия с наличием различных габаритов, ввиду чего при выборе вполне может появиться вопрос, какой размер лучше использовать. В соответствии с ГОСТом стандартное изделие – 250*120*65 мм. По отношению к нему происходит и определение всех остальных типоразмеров:

• Одинарный. Стандартный, являющийся наиболее универсальным вариантом. Он используется при кладке и облицовке зданий. Производить работы с его применением комфортно, поскольку такие изделия имеют размеры, что соответствуют рукам человека.

• Полуторный. Такой располагает габаритами 250*120*88 мм. Он применяется при кладке крупных конструкций, предоставляя возможность экономить существенное количество времени.
• Двойной. Изделия имеют размеры 250*120*138 мм. Лишь в редких случаях они изготовляются полнотелыми. Элементы же с наличием пустот обычно применяются при сооружении облегченных кладок.
• Узкий. Имеет габариты 250*60*65 мм. Узкий применяется при декорировании.
• Тонкий. Изготовляется с размерами 250*22*65 мм. Основным предназначением таких изделий является облицовка.

Помимо этого на рынке имеются и более редкие типы материала, что обладают своеобразными габаритами и значительно реже применяются в строительных целях. К их числу, к примеру, относится евро и модульный, которые располагают размерами 0,7 и 1,3 относительно стандартной толщины.

Морозостойкость

При приобретении кладочных или облицовочных изделий необходимо обращать внимание на этот показатель

Особенно важно учитывать морозостойкость, когда осуществляется покупка материала для дома из кирпича, возведение которого производится в более суровых по температуре северных регионах. Этот показатель на материале обозначается «Мрз». Рядом расположенная цифра указывает на количество циклов замораживания и размораживания, что способен перенести материал

Рядом расположенная цифра указывает на количество циклов замораживания и размораживания, что способен перенести материал

Этот показатель на материале обозначается «Мрз». Рядом расположенная цифра указывает на количество циклов замораживания и размораживания, что способен перенести материал.

Если морозостойкость достигает 15 или 25, то его оптимально использовать при строительстве зданий исключительно в жарких регионах с достаточно теплыми зимами. При проживании в умеренном климатическом поясе подходящим вариантом является материал в 30-50 Мрз. Для северных областей следует рассматривать и приобретать материал с показателем морозостойкости в 50 и выше.

Марки по прочности

Крепость материала играет ключевую роль, особенно когда речь идет о создании фундамента и стен дома из кирпича. Марка указывает, какую нагрузку способен выдерживать материал не подвергаясь деформации. К примеру, изделия М100 могут переносить 100 кг/кв. см.

В продаже присутствует материал в диапазоне от М75 до М300. При потребности осуществить сооружение стен частного дома, который будет иметь до 3 этажей, оптимально выбирать изделия M75, М100 и М125. Для создания фундамента загородной усадьбы или строительства стен высотного здания подходящим вариантом является марка М150. Материал М200-М300 предназначен для возведения оснований многоэтажных домов.

Отличия

Способ изготовления

Различия уже начинаются в способе добычи сырья. Для одного вида нужна глина. А вот белый кирпич изготовляется из кварцевого песка с добавлением горных пород. Когда производится обжиг этих материалов, получается воздушная известь. При изготовлении силикатного кирпича его вначале помещают в специальные автоклавы. Здесь для его обработки применяется как горячий водяной пар, также довольно высокое давление.

Что касается подобных изделий из глины, то они помещаются в формы, а потом подвергаются сушке и обжигу. Разница между этими видами кирпича и в том, что они начали изготовляться в разное время. Глину научились добывать и обрабатывать несколько тысяч лет тому назад. Кирпичи из нее делали кустарным способом. Сейчас для этого применяют современное оборудование. А вот силикатный кирпич впервые появился чуть больше 100 лет назад. Разница заключается и в цене: второй вид стоит дешевле, так как здесь не требуются печи для обжига.

Сфера применения

Раз свойства используемых материалов разные, то и сфера применения у них отличается. В чем же причина того, что силикатный кирпич не рекомендуется применять для строительства фундамента, колодцев и подвальных помещений? Все очень просто: он обладает высокой гигроскопичностью. Это означает, что он способен значительно быстрее поглощать влагу. Из-за этого снижаются как прочностные, так и теплосберегающие функции.

Процесс укладки изделий

Для кладки силикатного кирпича необходимо подготовить инструменты и замешать раствор. Последний может содержать цемент, известь и песок. Смесь не должна быть слишком жидкой, так как кирпич сильно впитывает влагу. Цемент и известь являются в растворе вяжущими.

Общий ход работ – следующий:

• Поверхность основания должна быть ровной. При выявлении неточностей, при помощи строительного уровня, их следует подкорректировать цементным раствором.
• Укладку начинают от углов.
• Между основными кирпичами-маяками натягивается нить, служащая ориентиром при кладке.
• Раствор выкладывается мастерком, излишки его удаляются.
• Кирпич укладывают, слегка пристукивают и ровняют по уровню.
• При укладке второго и последующего кирпича, раствор наносят и на торец предыдущего изделия.
• Второй и последующие ряды необходимо укладывать с перевязкой. Смещение должно составлять от 30 до 50%.
• Перевязка может быть выполнена нескольких видов, зависит она от типа кладки.
• Периодически рекомендуется производить армирование. Это поможет улучшить прочностные качества конструкции.

Варианты кладки

Укладка керамического кирпича во многом схожа. Давайте рассмотрим и ее на примере возведения наружных стен.

Краткий порядок работ выглядит так:

• Основание опять же должно быть ровным и покрытым несколькими слоями рубероида.
• Специалисты рекомендуют укладывать первый ряд прямо на рубероид без использования раствора, при этом нанося его только на торцы для скрепления кирпичей между собой. Вес конструкции способен обеспечить устойчивость.
• Начинают кладку от угла. Изделия необходимо расположить поперек. В случае, если укладка производится в 1,5 кирпича, внутри добавляется продольный ряд.
• Контроль ровности производят при помощи натянутой нити.
• Кирпичи следует при укладке слегка простукивать.
• С целью контроля вертикали, используется отвес.
• Остальные ряды выкладывают по аналогии.

Виды кирпичной кладки из керамических изделий

Кирпичная кладка требует исполнения определенных правил, которые сводятся к следующему:

1. Не стоит забывать про перевязку. Смещение должно быть наполовину кирпича.
2. Поперечная перевязка должна повторяться через каждый пятый продольный ряд. То есть: Первый ряд – тычком наружу, последующие пять – вдоль основания.
3. Перевязка по углам – аналогичная, при этом вертикальные швы не должны быть в одну линию.
4. Для упрощения кладки углов рекомендуется использование специализированного приспособления – порядовки.

Разделка швов может иметь много вариантов

Кирпичная кладка может быть различной толщины в зависимости от назначения стены, типа постройки и иных технических показателей.

Размер печного кирпича по ГОСТ

На кирпич именно для печей не выработан отдельный документ, существует только ГОСТ 8426–75, который оговаривает размеры и форму глиняных кирпичей для дымовых труб. Согласно установленному стандарту, есть 2 типоразмера обычного прямого кирпича, указанные ниже:

• одинарный — габариты 250×120×65 миллиметра;
• утолщенный — габариты 250×120×88 миллиметра.

Еще, по ГОСТ 8426–75 производят клинообразные кирпичи 2-х видов.

1. Радиально-продольные. Тоже есть одинарные (габариты 120 (70)x250×65; 120 (100)x250×65) и утолщенные (габариты 120 (70)x250×88; 120 (100)x250×88).
2. Радиально-поперечные. Одинарный типоразмер выпускается в 2 габаритах: 250 (200)x120×65; 250 (225)x120×65. А утолщенный типоразмер, вместо 65 мм обладает размером 88 мм.

Способ производства керамического кирпича

По виду применяемой технологии формовки и соответствующих заданных характеристик керамические кирпичи бывают 2-х основных групп:

1. Пластического формования. Сырьем служит пластическая глина влажностью около 20%. Для формирования заготовок применяется профильная оснастка, прессовочное вакуумное и безвакуумное оборудование.
2. Полусухого формования. В отличие от выше приведенного способа сырье подает предварительно просушенное до 14% влажности. Далее оно прессуется в заготовки и поступает на обжиг.

Наиболее качественными по форме, размерам и степени гладкости поверхности являются кирпичи пластического формования. Именно они чаще всего применяются для строительства домов.

Клинкерный кирпич: особенности и применение

Выясняя, какие бывают кирпичи, стоит вспомнить также о клинкерной разновидности. От обычного он отличается гораздо большей плотностью, морозостойкостью, меньшим водопоглощением. Однако именно за счет более высокой плотности и отсутствию пустот теплопроводность сильно повышена по сравнению с керамическими и силикатными пустотелыми аналогами. Применение клинкерного кирпича рационально в случае необходимости повышенной защиты стен от кислотосодержащих осадков, действия сильных перепадов температур.

При облицовке фасадов клинкерными кирпичными изделиями необходимо предварительно устраивать теплоизоляцию постройки. Уровень необходимых мер по прекращению утечки тепла снижается, если для облицовки применяют пустотелый клинкер с пустотностью 35…40%.

Отдельно выделяется тротуарный тип материала. Для него технические характеристики еще более высоки, в том числе износостойкость, малая восприимчивость к истиранию, ударным и постоянным нагрузкам. Помимо мощения дорог, этот вид материала используют для отделки входных групп и открытых площадок с повышенной посещаемостью (летние кафе, набережные, площади и прочее). Отдельные элементы мощения укладываются на подготовленное основание. Благодаря широкой натуральной гамме производимой продукции и сравнительной легкости резки клинкер может быть уложен в виде разнообразных рисунков.

Какие бывают кирпичи

По составу и способу производства кирпич делится на две группы – керамический и силикатный.

Керамический кирпич получают путем обжига глин и их смесей.

Силикатный кирпич – состоит примерно из 90% песка, 10% извести и небольшой доли добавок. Смесь отправляется в автоклав, а не в обжиговую печь, как в случае с керамическим кирпичом. Если добавить пигменты, можно получить силикатный кирпич практически любого цвета – синий, зеленый, малиновый, фиолетовый.

По логике толкового словаря, кирпич – это брусок обожженной глины. Но тогда силикатный (то есть не глиняный) кирпич – и не кирпич вовсе, а некий твердый материал похожий на него по форме. Кстати, так и есть: на эти два материала существуют разные ГОСТы, и строители очень четко проводят между ними границу.

Итак, мы будем рассматривать в основном керамический кирпич, потому что он и есть настоящий кирпич (и по словарю, и по ГОСТу).

Какой кирпич – для чего?

По назначению керамический кирпич делится на рядовой (он же строительный) и лицевой (он же облицовочный, облицовка, отделочный, фасадный). Особняком стоит печной кирпич.

Рядовой кирпич используется для внутренних рядов кладки или для внешних рядов, но с последующей штукатуркой. Рядовой кирпич может иметь на боковой стороне вдавленный геометрический рисунок (для лучшего сцепления со штукатурным раствором).

Лицевой кирпич – однородного цвета, имеет две гладкие, ровные лицевые поверхности (так называемые «тычок» и «ложок»). Он, как правило, пустотелый (то есть в его «теле» много пустот, что делает стену из такого кирпича «теплей»).

Поверхности кирпича 1 – ложок 2 – тычок 3 – постель

К облицовке относится также фактурный кирпич (с рельефным рисунком лицевой поверхности) и фасонный (или фигурный, профильный) для кладки сложных форм: арок, столбов и т.п.

Печной кирпич бывает разных размеров (даже с ладошку). Иногда его делают с рельефом. Для топочной части каминов используют шамотный кирпич, изготовленный из огнеупорных глин и выдерживающий температуру выше 1000°С. Шамотный кирпич имеет песочно-желтый цвет и зернистую структуру.

Так что при покупке кирпича главное знать, для чего вы, собственно, его покупаете. И не перепутайте! А то польститесь на «красивенькое» и выложите стены лицевым кирпичом вместо рядового. А потом подсчитаете расходы и прослезитесь. Или, наоборот, захотите сэкономить и облицуете дом рядовым кирпичом. Но тогда дом будет смотреться не очень красиво.

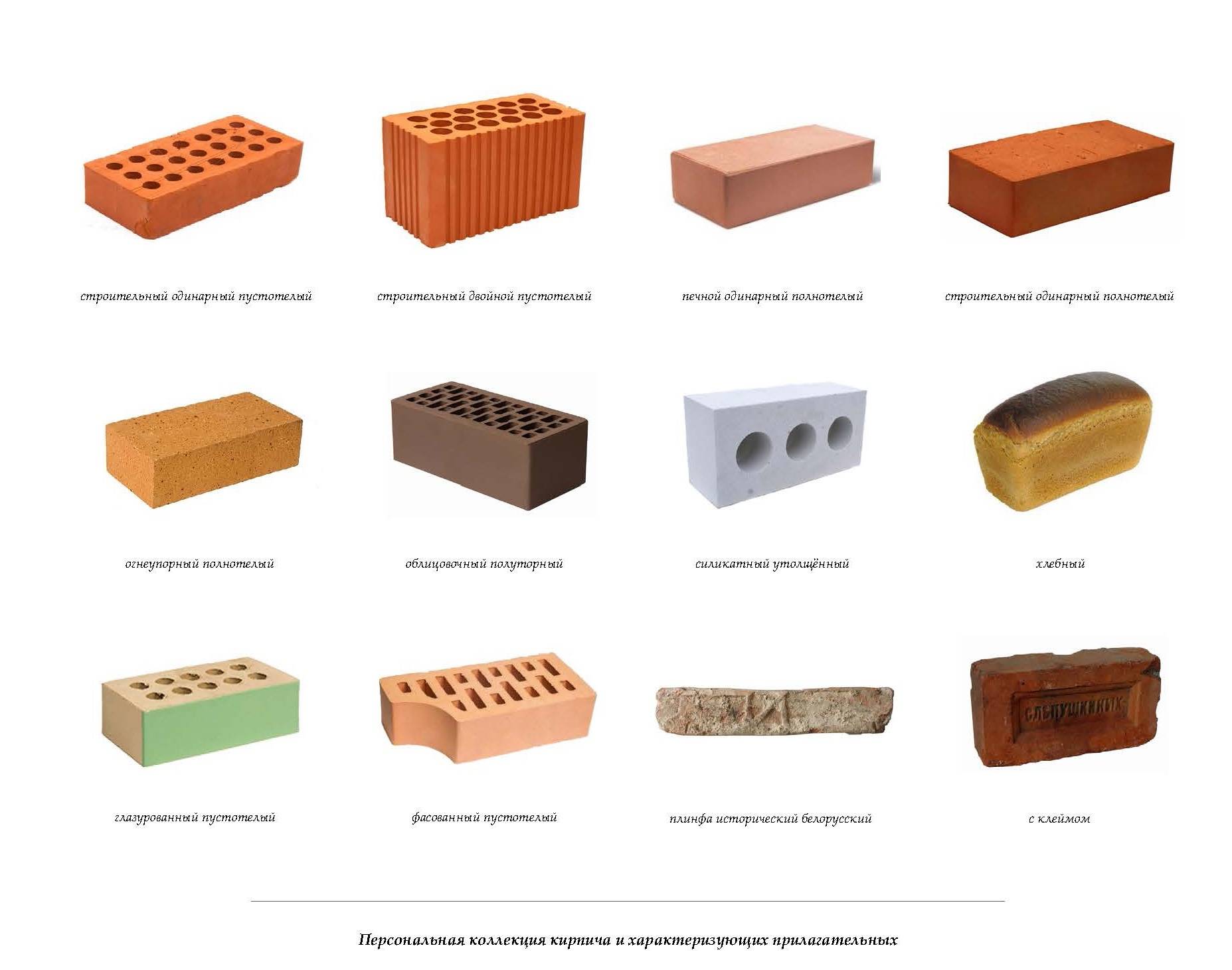

Виды кирпичных изделий и их стандартные размеры

Размеры кирпичных изделий зависят не только от типоразмера, но и от вида строительного материала. Основными видами, востребованными при строительстве жилых домов и возведении промышленных построек, являются:

• красный кирпич;
• силикатный;
• облицовочный.

Красные строительные блоки и их особенности

Красный кирпич – строительный материал универсального назначения, применяемый для возведения фундаментов, наружных ограждающих конструкций и перегородок в доме, заборов.

Красный кирпичные изделия производят на основе глиняных брикетов, которые спрессовывают методом обжига. Размеры и технические характеристики изделия регулируются ГОСТом 530-2007 и составляют (в миллиметрах):

• стандартный формат – 250х120х65;
• утолщенный формат – 250х120х88;
• двойной формат – 250х120х138.

Помимо популярных типоразмеров ГОСТом, предусмотрены и менее востребованные форматы:

• 0,7 НФ с параметрами 250х85х65 мм;
• 1,3 НФ с параметрами 288х138х65 мм.

Строительные материалы «европейского формата» применяют для декоративной отделки окна и других конструктивных элементов фасада.

Силикатный кирпич

Силикатные кирпичные блоки – строительный материал, изготавливаемый на основе силиката, предназначен для возведения несущих наружных стен, перегородок в доме. Модульные размеры белого кирпича – 250х120х65 и 250х120х88 миллиметров.

Силикатные строительные блоки производят двух видов:

• полнотелые;
• пустотелые.

Объемы пустот силикатного блока, так же как и габаритные размеры, регулируются

государственными стандартами. Пустотелые силикатные блоки разделяют исходя из доли объема, диаметра и количества несквозных пустот, имеющих цилиндрическую форму.

Выделяют следующие виды пустотелых полуторных силикатов:

• трех пустотные – доля пустот составляет 15% от объема изделия, диаметр несквозных отверстий – 52 мм;
• одиннадцати пустотные – доля пустот в общем объеме 25%, диаметр – от 27 до 32 мм;
• четырнадцати пустотные – доля пустот варьируется в диапазоне от 28 до 31%, диаметр может составлять от 27 до 32 мм.

Облицовочный кирпич

Для облицовки фасадов применяют лицевой кирпич стандартный размер, которого соответствует традиционному аналогу.

Строительный рынок предлагает несколько видов облицовочных изделий:

• клинкерный;
• керамический;
• гипперпрессованный;
• силикатный.

Клинкерные строительные блоки применяют для отделки фасадов, для возведения декоративных столбов, украшения оконных проемов, с использованием этого вида материала возводят арочные окна. Материал характеризуется плотной гладкой структурой, отменными звукоизолирующими и морозостойкими качествами, устойчив к воздействию влаги, хорошо сохраняет тепло. Клинкер бывает цветным и глазурованным, глянцевым и матовым. Окна и стены фасада, облицовочные клинкерными блоками долго сохраняют привлекательный внешний вид.

Клинкерный облицовочный

Керамические облицовочные изделия способны выдерживать до ста смен природных сезонов, материалу не страшны резкие перепады температур. Кирпич на протяжении долгого времени эксплуатации сохраняет свои первоначальные качества и внешний вид.

Керамический облицовочный

Гипперпрессованный материал изготавливается из известково-цементной смеси, методом полусухого гиперпрессования, с последующей обработкой паром. Материал используется для декоративной отделки фасадов, с его помощью выделяют окна и двери. Существует несколько видов облицовочного материала:

• гладкий;
• ложковый;
• фигурный;
• угловой.

Стандартные размеры гладкого и фигурного гипперпрессованного кирпича составляют 250х120х65 мм. Кирпич ложковый стандартный имеет параметры 250х85х65 мм, угловой и ложковый узкий – 250х60х56 мм.

Гиперпрессованный облицовочный

Силикатный облицовочный кирпич – экологически безопасный морозоустойчивый материал. Лицевой силикатный кирпич поражает многообразием цветовых решений, отличается от своего керамического собрата равномерный тоном окраски по всей площади изделия. Силикатный фасадный материал не используют для облицовки участков, соприкасающихся с грунтом.

Клинкерный кирпич

Клинкерный кирпич применяют для облицовки цоколей, мощения дорог, улиц, дворов, облицовки фасадов. Последнее можно отметить особо – такая отделка долгое время не нуждается в ремонте, грязь и пыль практически не проникают в структуру поверхности, да и вариаций цветов и форм более чем достаточно.

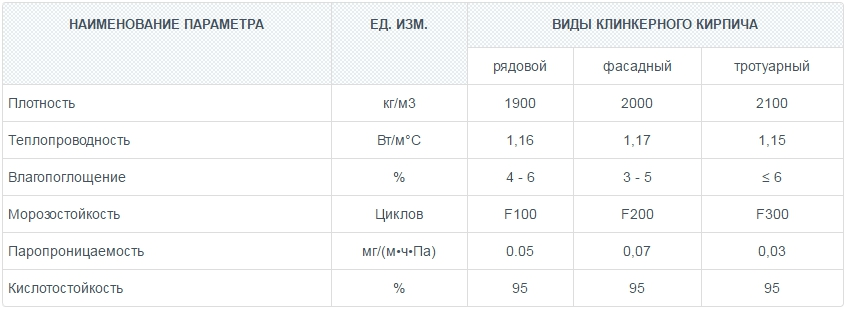

Среди недостатков клинкера – повышенная теплопроводность и высокая стоимость. Плотность клинкера 1900–2100 кг/м³, пористость до 5%, марка морозостойкости 50–100, коэффициент теплопроводности 1,16, марка прочности 400–1000, цвет – от желтого до тёмно-красного.

Клинкерный кирпич прессуется из сухой красной глины и обжигается до спекания при значительно более высоких температурах, чем принято для изготовления обычного строительного кирпича. Это обеспечивает высокую плотность и износостойкость клинкера.

Технические характеристики кирпича

При выборе кирпича необходимо уделить пристальное внимание не только его типу, но и совокупности технических характеристик. Основные свойства кирпича, по которым классифицируется этот строительный материал: прочность, морозоустойчивость, плотность, теплопроводность и пористость

Плотность

Плотность кирпича показывает отношение массы материала к его объему с учетом пор и пустот. То есть этот показатель косвенно отражает пористость и теплопроводность материала и поэтому используется в качестве одной из основных характеристик кирпича.

Пористость

Структура кирпича зависит от степени заполнения порами его объема. От коэффициента пористости строительного материала зависят многие его эксплуатационные характеристики: прочность, морозостойкость, теплопроводность и т.д.

Прочность

Ключевая характеристика кирпича, по которой ему присваивается цифровое обозначение марки, – это прочность. Этот показатель отражает способность материала противостоять определенным нагрузкам в определенных условиях без деформации и разрушения. Прочность кирпича, указанная маркировкой после буквы «М», показывает максимально допустимую нагрузку на 1 кв.см. поверхности материала. Например, кирпичи бывают марок М100, М200, М250, М300 и т.д. Чем больше числовой показатель – тем прочнее кирпич.

Теплопроводность

Теплопроводность кирпича отражается в указанном производителем коэффициенте теплопроводности, который показывает способность материала передавать тепло от одной поверхности к другой при условии изначальной разницы их температур.

Морозостойкость

Показатель морозостойкости стройматериалов очень важен для стран с переменным климатом – он показывает минимально допустимое для материала количество циклов замораживания и оттаивания без повреждения и потери прочности. Этот показатель маркируется буквой F и соответствующим числу циклов цифровым обозначением: F25, F35, F50, F100 и т.д. В России строительство промышленных помещений и жилых домов ведется с использованием кирпича с маркировкой не ниже F35.

Также кирпич на современном строительном рынке может иметь разную форму, размеры, цвет и другие вариативные внешние различия. Многообразие материалов позволяет в точности реализовать пожелания клиентов и воплотить дизайнерские решения проектировщиков на высоком уровне качества и эстетичности.

Экологически чистый, прочный и надежный, долговечный и презентабельный – кирпич широко применяется в строительстве по всему миру. Около 70% всех зданий в Европе строятся из кирпича, и даже несмотря на появление множества дешевых материалов и технологий в малоэтажном строительстве, именно кирпич остается лидером строительного рынка уже на протяжении многих столетий. Возведение коттеджа или строительство бани, устройство опоры для забора или облицовка фасада, благоустройство садовых дорожек или постройка промышленного завода – этот универсальный материал поможет эффективно решить любые строительные задачи.

Температурные режимы

Каждый блок имеет предельную температуру, которую выдерживает до начала момента разрушения. Для силикатного блока она составляет примерно 600 градусов. Поэтому блоки такого вида применяются для возведения или облицовки стен и заборов. Укладку каминов и печей с их использованием выполнять нельзя, это также относится и к дымоходам. Температура в этих конструкциях может превышать указанную для силикатного блока в несколько раз. Для таких целей идеальным вариантом будет керамический блок. Огнестойкость этих блоков вдове превышает показатель силикатных. Кроме того, керамический вариант блоков лучше сохраняет тепло. Особенно в этом отношении выделяются клинкерные блоки, т. к. они проходят обжиг при высокой температуре во время производства.

Кроме устойчивости к высоким температурам, необходимо учитывать и морозостойкость материала. Это актуально в связи с широтами проживания. Зимой температура может достигать довольно низких значений, что может стать губительным для блоков. Коэффициент морозостойкости указывается буквой F. После буквы следуют цифры. Они указывают на то, какое количество раз без вреда блок перенесет замерзание и оттаивание. Благодаря современным технологиям удалось добиться показателя в 50 для блоков из силиката. Раньше он находился на максимальном уровне в 35 циклов. В этом отношении выигрывают керамические изделия. Их показатель находится на отметке 50 в минимальном значении. Изделия из клинкера имеют коэффициент 100.

Обратите внимания! Эти цифры являются показателем того, какой материал лучше использовать в местности с умеренным климатом или там, где зимы бывают суровыми.

Характеристики кирпича

Характеристик кирпича:

• Вес, плотность.
• Прочность.
• Теплопроводность.
• Теплоизоляция.
• Теплостойкость.
• Морозостойкость.
• Звукоизоляция.
• Водопоглощение.

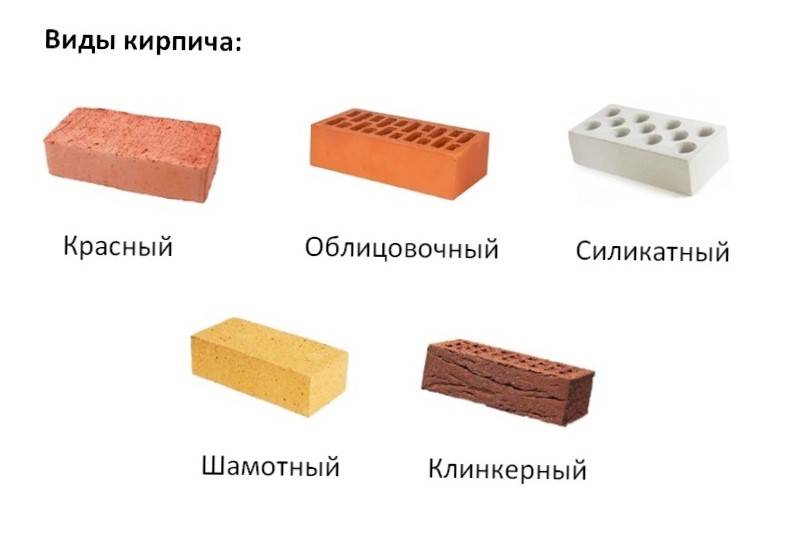

Наиболее популярные виды кирпича:

• силикатный (белый);
• керамический (красный);
• гиперпрессованный;
• клинкерный;
• шамотный.

Внутри некоторых видов также есть разделение. Например, керамический красный кирпич может быть полнотелым и пустотелым, а еще из этого же материала производятся керамические поризованные блоки. Теперь поговорим о каждом виде отдельно.

Это интересно: Как выбрать моющуюся краску для стен кухни, ванной: описываем во всех подробностях
