Прокладка электрического кабеля в коробе или кабель – канале: Инструкция + Фото и Видео

Установка кабель-каналов

Казалось бы, установка пластиковых коробов – дело не очень сложное, но есть тут один момент, от которого зависит качество проведенного монтажа. Это качество поверхностей, на которые короба будут устанавливаться и закрепляться. Вот почему монтажный процесс делится на два этапа.

Этап №1 – подготовительный

В первую очередь поверхности для установки надо выровнять. Их кривизна – это зазоры между ними и задней частью панели, это кривизна самих коробов, которые выровнять будет просто невозможно. Поэтому основное требование презентабельного внешнего вида установленных приспособлений – это ровная поверхность.

В подготовительный этап можно отнести подготовку инструментов. Что для этого вам понадобится?

• Для подрезки можно использовать ножовку по металлу, электролобзик, болгарку, острый нож. То есть, тот инструмент, которым вы больше всего работаете. Если вы выбрали болгарку, то учтите, что при ее работе выделяется много пыли, так что не забудьте надеть очки и респиратор.
• Для разметки лучше всего использовать простой карандаш.

С инструментом для крепления есть определенные нюансы. К примеру, если стены в доме уже выровнены и на них наклеены обои, если стена – это дерево, гипсокартон, ДВП или ДСП, то оптимальный вариант – посадить короба для провода на жидкие гвозди. Можно использовать и другие клеевые составы. Но учтите, что укладывать провода в короб нельзя до полного высыхания клеевого состава.

Этап №2 – монтажный

Если стена – это дерево, то лучше закрепить короб на саморезы. А для этого понадобиться или отвертка, или шуруповерт. В некоторых коробах задняя монтажная панель изготавливается из толстого пластика, так что саморез его может не прорезать. Значит, потребуется и дрель с тонким сверлом по металлу.

Если стены – это кирпич или бетон, то установка производится саморезами на пластмассовые дюбели.

• Сначала высверливаются отверстия в задней панели.
• Она устанавливается на стену, через отверстия карандашом делается разметка.
• По разметкам высверливаются отверстия дрелью, куда вставляются пластмассовые дюбели.
• Производится крепление саморезами.

Скажем прямо, это самый хлопотный вариант, поэтому некоторые мастера сверление в монтажной панели и в стене производят одной операцией, установив панель к стене и высверлив сразу в них одно отверстие.

Выполнение стыков

Эту операцию необходимо вывести в отдельный этап, потому что, как говорят мастера, это самый сложный момент во всем установочном процессе. Чаще всего стыки – это соединение горизонтальных и вертикальных контуров электрической разводки. Здесь основная цель – создать переход без щелей и зазоров, чтобы он смотрелся презентабельно.

Именно для этих целей и используется фурнитура. Если ее нет, придется применять разные методы подгонки. К примеру, подрезать заднюю панель и крышку под 45º, после чего состыковать два участка под прямым углом. Кстати, для угловой подгонки необходимо учитывать тот факт, что горизонтально и вертикально установленные короба должны быть одного размера.

Укладка кабеля

Вроде бы несложный процесс, но даже здесь есть свои нюансы. Рекомендуем выбирать короба для проводов, в конструкции которых есть продольные перегородки. В них легко можно уложить кабели, так сказать, поэтажно, чтобы они не мешали друг другу

Если кабель-канал – это короб без перегородок, тогда обращайте внимание на качество крепления крышки

Здесь важно, чтобы ее не выдавило под натиском веса всех уложенных проводов

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Что важно знать

Ключевыми элементами кабельного канала является профиль «П» сечения, стандартная длина от производителя 2м. также в комплекте идет крышка (полоска пластика) для закрытия внутренностей. По сути конструкции, это длинная пластиковая коробка, для хранения проводки.

Конструкция закрепляется на плоскость (стена, пол, потолок), в него «закладываются» кабеля (провода), когда все уложено, канал закрывается крышкой. Крышка является отдельным плюсом такой конструкции, она быстро снимается, что позволяет, осуществить ремонт электросети, изменить разводку, добавить новые элементы.

Прокладка силовых и контрольных кабелей

Специалисты выполняют работы по прокладке силовых и контрольных кабелей. При выполнении работ соблюдаются требования ПУЭ. Прокладка силовых и контрольных кабелей выполняется в соответствии с рабочими чертежами.

Специалисты нашей компании имеют большой опыт выполнения работ данного вида. Работы осуществляются оперативно в установленные сроки. При этом используются современные инструменты.

Силовые и коммутационные кабели прокладываются в полу в кабельных каналах. Подбор сечения силовых и контрольных кабелей осуществляется с учетом токовой нагрузки. Для того, чтобы кабели можно было ввести в помещение электрощитовой делаются отверстия. Эти отверстия должны соответствовать диаметрам кабелей и требованиям ПУЭ по прокладке силовых кабельных линий. Место расположения коммутационной панели (внутри помещения ДГУ или в щитовой) определяется проектом.

Прокладка силовых и контрольных кабелей производится с учетом следующих требований:

• Выходные силовые кабели, которые проходят от выходного автомата защиты генератора к коммутационой панели, должны быть гибкими. В случае если эти кабели очень длинны, недалеко от генератора устанавливается силовой терминал. Далее до коммутационной панели прокладывается армированный многожильный кабель. Гибкие одножильные силовые кабели на входе в любую панель должны быть проведены через неметаллическую муфту.
• Если коммутационные панели монтируются внутри помещения ДГУ, то должно быть предусмотрено пространство для их установки.
• Силовые и контрольные кабели разводятся с опорой на механическую конструкцию генератора или панели управления. Они не должны опираться на физические контакты или разъемы. Применяются многожильные управляющие кабели, а также средства, позволяющие уменьшить натяжение кабелей. В результате не происходит повреждения кабелей и их соединений, вызываемых вибрацией.

Допускается прокладка контрольных кабелей:

• Пучками на лотках
• Многослойно в металлических коробах

Прокладка силовых кабелей пучками или многослойно не допускается. В соответствии с ПУЭ между силовыми кабелями (сечением выше 16 мм2) должно быть расстояние не менее одного диаметра кабеля.

Прокладка кабелей включает в себя следующие этапы:

• Разработка проекта
• Монтаж конструкций, в которых прокладывается кабель
• Проведение кабеля

Прокладка силовых и контрольных кабелей производится в рамках работ по монтажу ДГУ. Примеры выполненных работ можно найти в разделе Референс:

Классификация кабель-каналов

Кабель-каналы различаются по 4 основным параметрам:

1. По способу монтажа и расположения в пространстве. Есть напольные, настенные, для монтирования на улице. В отдельную категорию стоит отнести подвесные каналы – их прокладывают по воздуху. В отличии от обычных, их конструкция дополнена подвесами и опорными стойками.
2. По материалу изготовления. Встречаются: пластиковые (преимущественно используется ПВХ), алюминиевые, оцинкованные.Декоративный кабель-канал, сделанный под дерево из ПВХ (он же пищевой пластик)
3. По конструкции канала. Есть жесткие, гибкие, перфорированные, с усиленными ребрами жесткости (для висящих конструкций) и так далее. Также у них может кардинально различаться форма самой штробы – прямоугольная, овальная, гибкая (регулируемая мягкая) и так далее.
4. По дизайну. Имеются кабель-каналы с имитацией определенных поверхностей, например, дерева, камня и даже стекла. Но изготавливаются они все равно из пластика и производных от него материалов.

Также в магазинах нередко встречаются универсальные кабель-каналы. Такие преимущественно состоят из пластиковой штробы с крышкой, но при этом сам канал разделен на секции. При необходимости их выламывают механически, и получается гибкий канал. Но, как показывает практика, в плане надежности такие модели существенно уступают специализированным, то есть предназначенным для выполнения какого-то определенного функционала.

По способу монтажа

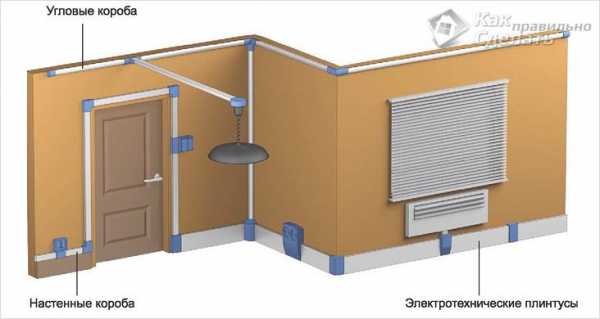

По способу монтажа выделяют следующие основные вариации кабель-каналов:

1. Настенные. Чаще имеют прямоугольную форму штробы и отдельную крышку. Внутри в некоторых вариациях есть разделение на полосы проводки (по кабелям), благодаря чему провода надежно фиксируются и не провисают.

Основной используемый тип кабель-каналов – это настенные. При монтаже электропроводки именно их расход получается самым большим.

По материалу изготовления

По материалу изготовления каналы разделяют на:

1. Алюминиевые. Преимущественно используются при прокладке проводки вне помещения. Сейчас их чаще применяют для монтажа систем сигнализаций, видеонаблюдения.

В отдельную категорию можно отнести безгалогенные кабель-каналы. Они тоже изготавливаются из ПВХ, но не имеют в своем составе вредных присадок и примесей (брома, хлора, йода, астата, неокисленных сульфидов). Производители указывают, что такие кабель-каналы идеально подходят для прокладки в непроветриваемых помещениях, так как они не выделяют в окружающую среду никаких вредных компонентов, они экологичны и безопасны. Но на самом деле такое заявление нельзя назвать на 100% честным, так как современные ПВХ-каналы, в принципе, изготавливаются без применения того же хлора, йода, астата, то есть многие из них тоже можно классифицировать как безгалогенные, но производители просто не указывают прямо такой информации.

По конструкции

По типу строения штробы кабель-каналы условно разделяют на:

1. Гладкие. Дешевый вариант, но не рекомендуется использовать их при прокладке длинных прямых штроб – провода внутри при протяжке могут укладываться неравномерно, спутываться.

В отдельную категорию можно отнести прозрачные гладкие кабель-каналы – их монтируют при прокладке светодиодного освещения. Внутри, соответственно, располагаются не кабели, а светодиодная лента. Бывают пластиковые, ещё встречаются с имитацией под стекло, в том числе и неправильной формы (для рассеивания света).

По дизайну

Многие ошибочно полагают, что цвет кабель-канала указывает на его классификацию по материалу изготовления или способу монтажа. Но в ГОСТ никаких подобных требований не предусмотрено, поэтому производитель самостоятельно определяет цвет изготавливаемой штробы – это ни на что не влияет.

Но некоторые производители придерживаются следующей нормы: каналы нейтральных цветов – для прокладки внутри помещений, черные или оранжевые – для прокладки на улице или в неотапливаемых помещениях с высокой влажностью (у них на месте стыков есть дополнительные крепления-фиксаторы). Разделяют же по дизайну кабель-каналы следующим образом:

1. Нейтральные. Изготавливаются из белого или серого ПВХ.
2. Цветные. Подходят для монтажа в жилых помещениях.
3. Текстурированные. Имитируют другой материал (дерево, ткань) как по цвету, так и по текстуре. Используются в жилых помещениях.

Цвет всегда подбирается на усмотрение покупателя. Но цветные и текстурированные кабель-каналы стоят в разы дороже нейтральных, даже если у них идентичные конструкция, форма, материал.

Как согнуть кабель-канал. Прокладка электропроводки в коробе (кабель-канале)

Электропроводка устанавливается в короб, когда важен ее эстетичный вид и требуется легкий доступ при обслуживании. Прокладка электропроводки в коробе широко используется, когда
нужно провести дополнительные электрокоммуникации, не прибегая к ремонту.

Инструменты и материалы

• строительный нож
• ножницы
• ножовка по металлу
• отвертка
• карандаш
• кабель-канал
• крепеж для кабель-канала

1. Фиксируем на стене кабель-канал согласно разметке, нанесенной строительным карандашом.

Прокладываем кабель-канал так, чтобы места стыков выглядели аккуратно. Для его обрезки и приведения в порядок стыков следует использовать ножовку по металлу, строительный нож и ножницы.

Укладываем провод в короб.

По мере укладки провода устанавливаем крышку короба. Редко когда удается вначале уложить провод целиком, а потом все закрыть крышками.

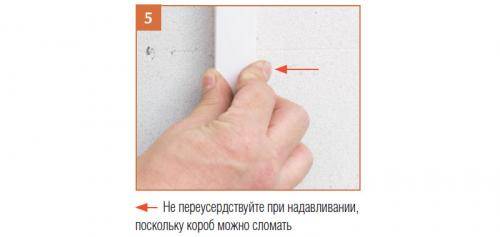

Защелкиваем крышку короба, прижимая к коробу до появления характерного щелчка.

Способы укладки кабель-канала

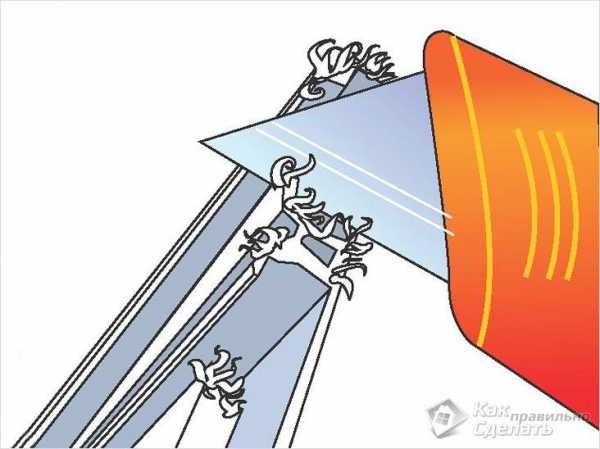

1. Куски кабель-канала отрезаем ножовкой с мелким зубом, используя при этом стусло, чтобы обеспечить ровный срез. Для лучшей жесткости кабель-канала при накладывании крышки (после укладки кабеля) желательно целой крышкой накрыть место стыка с прирезанным фрагментом, а кусок крышки приладить на оставшийся целый участок.

Поворот под 90° осуществляем прирезкой концов кабель-канала под 45° (с помощью стусла) или же так, как показано на фото: удаляем на одном куске ближнюю к стыку стенку (на ширину основания), а на другом — отрезаем часть основания ближней стенки (оставив одну дальнюю стенку).

То же самое проделываем и с крышками короба: подрезаем их таким образом, чтобы они плотно закрывали кабель-канал и не мешали друг другу.

При соединении кабель-каналов во внутреннем углу поступаем аналогичным образом: либо обрезаем оба конца под 45°, либо удаляем на одном конце обе стенки на ширину кабель-канала, оставляя основание, либо, как показано на фото, на одном конце удаляем верхнюю стенку на туже ширину, а на другом — нижнюю.

После того как концы кабель-каналов закреплены, на них надвигаем крышки (в угол).

При стыковке кабель-канала на внешнем углу поступаем наоборот: отрезаем основание на одном из концов, оставляя стенки — на них будет держаться крышка. На одной из стыкуемых частей крышек стенки удаляем.

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

• настенные ПВХ короба жёсткого типа;
• мягкие виниловые кабель каналы;
• стальные оцинкованные и алюминиевые короба;
• гофра;
• напольные каналы – плинтусы;
• потолочные карнизы – галтели;
• подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

1. Линейка и рулетка;
2. Маркер или карандаш;
3. Лазерный уровень;
4. Перфоратор;
5. Молоток;
6. Пила-ножовка или угловая машинка с пильным диском;
7. Кабель каналы;
8. Угловая фурнитура;
9. Дюбели.

Установка ПВХ коробов

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

1. На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
2. Лазерным уровнем контролируют горизонт и вертикаль разметки;
3. Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
4. Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
5. В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
6. Углы поворотов закрывают фурнитурными крышками;
7. На короба устанавливают верхнюю панель, защёлкивая замки;
8. Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал. Отверстие выходит наружу этого канала

Кабель выводят через проём в смежное помещение

Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий

Гофра

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

Напольные каналы – плинтусы

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

Виды ПНД труб для прокладки кабеля в земле

ПНД труба — материал, который используется для прокладки электрокабеля. В зависимости от поставленных Клиентом задачи строители должны воспользоваться тем или иным видом трубы или гофры.

Рассмотрим вкратце каждый вариант, который

Гофра для прокладки кабеля под землей

ПНД-гофра для прокладки кабеля в земле — идеальный вариант. Строители могут воспользоваться одной из двух видов подобного предмета.

Легкие гофрированные. Подобный вид гофры для прокладки кабеляв земле пользуется большой популярностью. Она прекрасно гнется, поскольку обладает высокой упругостью. Такая гофра идеально подходит для монтажа электросетей, мощность которых — не более 1 кВт. К таким можно отнести не только телевизионные кабели или для телефонных сетей, но и для бытовой электрики.
Тяжелые гофрированные. В отличие от легкой, стенки подобной трубы гофрированной дополнительно оснащаются армирующей сеткой

Пусть такая гофра больше весит и обладает меньшей гибкостью, зато уровень защиты повышается в разы, что важно при прокладке кабеля под землей.

Рассмотрим главные отличия гофры для подземной прокладки кабеля от обычной:

• Адаптируемость. ПНД-гофра отличается не только большой стойкостью к ударным нагрузкам и вибрации, но и пластичностью в работе.
• Удобство работы с кабелем. Двустенная гофротруба укомплектована специальной протяжкой — зондом. Благодаря нему специалистом удобнее продевать кабель вдоль длинных участков. Бухты встречаются самые разные. Самые частые вариации — длиной 20, 50 и 100 метров.
• Широкий диапазон рабочих температур. Гофра имеет достаточно большой температурный порог, который она способна выдерживать без разрушительных последствий — от -40 до +90°С.
• Визуальная маркировка. Красную гофру берут, если нужно проложить кабели под землей в траншее. Для такой же задачи берут оранжевую гофру. В остальных случаях достаточно обычной серой.

ПНД трубы для прокладки кабеля под землей

Вместо гофры также можно воспользоваться одной из трех вариаций труб ПНД для прокладки кабеля.

1. Безгалогеновая. Отличается повышенной огнестойкостью. Не выделяет опасных соединений, даже если долго находится в зоне возгорания. Более того — самостоятельно тушится. Строители применяют такую трубу для прокладки кабеля внутри зданий.
2. Двустенная. Оболочка подобной трубы имеет дополнительный слой из полиэтилена высокого давления, что обеспечивают дополнительную защиту от любых внешних воздействий при прокладке кабеля в траншее в трубе ПНД. Внешняя же оболочка является гофрированной, что увеличивает прочность труб. Внутренняя стенка сделана гладкой — так легче протягивать кабель по всей его длине, даже если смонтирована она в земле.
3. Жесткие гладкостенные. Такая труба оснащается стальной проволокой, увеличивающей общую жесткость изделия. Кроме того, она придает трубе дополнительную прочность на изгиб. Такого рода кабель-каналы часто используются при прокладке кабеля внутри кирпичной стены или при монтаже под землей.

Скрытая прокладка кабеля в перегородках, полах и потолках

Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки.

Прокладка проводки в гипсокартонном потолке

Можно избежать бурения отверстий под распаячные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напротив коробок придется вставить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком. Провода освещения можно крепить к потолку хомутами или увэшками.

Трубы, расположенные внизу, позднее будут под полом

Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции. Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит.

Скрытая укладка кабеля в гофрирован- ной трубе: глубина штробы должна быть такой, чтобы от гофры до края выемки было не менее 5 мм	Трубу крепят в штробе при помощи обычных гвоздей или прижимают, закручивая шурупы (если позволяет материал стены)
Перед тем как замазать штробу штукатуркой, необходимо смочить выемку водой и обработать грунтовкой	Штробу замазывают штукатуркой при помощи шпателя
После нанесения штукатурки подождите 10 мин, чтобы она подсохла	Удалите шпателем излишки смеси, выравнивая поверхность

В первом случае в лагах выпиливаются или просверливаются отверстия, в которые просовываются пластиковые трубы, а внутри них проходит кабель. Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается напольное покрытие.

Вариант скрытой прокладки: проводка вмурована в бетонную стяжку

Есть вариант, когда проводка прячется в трубы и заливается цементным раствором — помещается под стяжку. Однако так делать не рекомендуется, особенно если слой раствора над трубой достаточно тонкий.

Внимание! Если проводка прячется в перегородки, за облицовку или в пол, то в этих местах нельзя соединять провода. Это можно делать только в коробках, за границами скрытой прокладки проводки

Как крепить кабель-канал к стене? 2 простых способа

Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К тому же, с точки зрения вероятности возникновения пожара такие жгуты довольно опасны.

Мало того, их могут принять за игрушку маленькие дети и домашние животные. Да и спотыкаться или цепляться за шнуры надоедает. Конечно, стационарные провода обычно при ремонте прячутся в стену. Но если вы, скажем, купили кондиционер или подарили ребенку компьютер позже, когда ремонт уже закончен, штробить ради одного провода свежее отделанную поверхность откровенно жалко. Здесь и придет на помощь электротехнический короб.

В главных его достоинствах: возможность смонтировать все самостоятельно, изоляция проводов друг от друга, приемлемый внешний вид конструкции. При этом фиксировать его можно на любом типе поверхности. Бетон, дерево, пеноблок, даже металл – все годится.

Как крепить кабель-канал к стене? Есть 2 основных способа. Рассмотрим оба в данной статье.

Короб с единственной секцией, имеющий одностороннюю крышку. Подойдет, если нужно протянуть кабель от входа в квартиру до телевизора или компьютера. Или же чтобы спрятать шнур от кондиционера к розетке.

Двухсекционный короб с двусторонней крышкой. То, что нужно, если в одном направлении идут 2 кабеля.

Если же проводов больше, придется монтировать друг над другом дополнительные кабель-каналы. Однако в этом случае уже можно подумать о прокладке штробы – если подключение будет стационарным, и приборы, к которым ведут кабеля, хозяин перемещать не собирается.

Иногда людей смущает форма электротехнического короба. Она кажется им грубой и не вписывающейся в интерьер. Хочется порадовать: кабель-канал может иметь скругленные, мягкие абрисы. Поискать такой придется несколько дольше, но к дефицитным товарам он не относится.

Очень прост в исполнении, но имеет существенный недостаток: при необходимости кабель-канал можно будет снять только с кусками отделки или даже штукатурки. Кроме того, если стены не слишком ровны, то между коробом и поверхностью останутся неравномерные зазоры, что не слишком привлекательно визуально и не рекомендовано в эксплуатации. Однако если вы уверены, что демонтировать кабель-канал не придется, можете воспользоваться следующей инструкцией.

• Кабель канал разрезается по размерам, прикладывается к стене, полу или потолку и проверяется соответствие разметке и плотность состыковки отдельных деталей.
• Клей (например, жидкие гвозди) наносится волнистой линией на изнанку основания отрезка. Ширина волны – приблизительно 1,5 ширины короба.
• Элемент прижимается к поверхности на пару секунд и тут же убирается. Оставшийся на стене клеевой след должен немного загустеть.
• Канал возвращается на место и прижимается, теперь уже покрепче, чтобы он схватился со стеной.

Нередко для усиления надежности клей дополняют забитыми гвоздями или вкрученными шурупами (в зависимости от материала стены).

Частным случаем клеевого способа монтажа можно считать установку кабель-каналов, на основание которых уже нанесен клеящий состав. Однако доверия такой вариант у пользователей обычно не вызывает, в связи с чем тоже дополняется саморезным крепежом.

Немного более трудозатратен, зато надежен и предоставляет возможность демонтажа. С раскроенного кабель-канала снимается верхняя часть (крышка). Основание прикладывается к разметке и прямо сквозь него сверлится дырка в стене. Если основание железобетонное, блочное или кирпичное, легче сделать это перфоратором.

Шаг отверстий – от 40 до 50 см. При явной кривизне стен дистанция уменьшается, чтобы смонтированный короб на всей протяженности плотно прилегал к поверхности. Основание откладывается, а в дырки вкручивается пластиковая часть дюбелей. Нижняя половина приставляется обратно и фиксируется основной частью крепежа.

Прокладываются провода, крышка ставится на место. И вопрос, как крепить кабель-канал к стене, можно считать успешно разрешенным. Какой способ вам по душе – решать придется самостоятельно. Но совет: выбирая клеевой способ, хотя бы изредка добавьте к нему дюбеля, чтобы больше не возвращаться к этому.

Как крепить кабель-канал к стене? 2 простых способа Неслучайный интерес к тому, как крепить кабель-канал к стене, проявляет любой человек, которого не устраивает неэстетичный вид стены или пола, завешенной (застеленного) перекрученными проводами. К

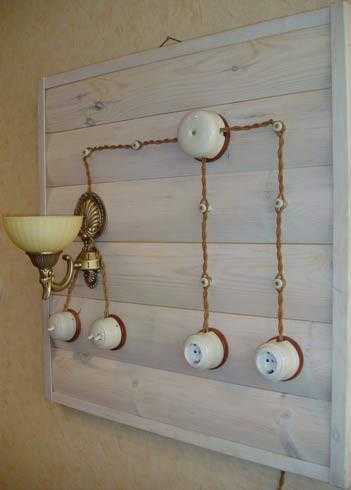

Открытая проводка в ретростиле

Ретро-способ

Это она теперь так красиво называется, а раньше была единственным вариантом открытой проводки. Ее использовали не только в бане, но и в жилых помещениях. Провода фиксировались на фарфоровых роликах-изоляторах.

Ретро-проводка в деревянной бане

Для такой проводки электрические провода должны быть только одножильными, чашечки фиксируются на расстоянии не более десяти сантиметров плюс по одной на каждом повороте. Провода надо было скручивать, а это долгое и утомительное занятие. Кроме того, белая изоляция в течение непродолжительного времени становилась пыльной и грязной, в ней очень часто поселялись на постоянное место жительства различные жучки-паучки.

Электропроводка в ретро-стиле

Сегодня открытую проводку описанным методом монтируют только большие любители старины, не знающие, какой вид она будет иметь через несколько лет.

Открытая проводка в ретростиле

Крепление на поверхности гипсокартонных плит

Крепить стандартными метизами короба к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

Как крепить кабель канал

Так называемые кабельные каналы, широко применяемые для прокладки самых различных видов электропроводки, пользуются в настоящее время большим спросом у специалистов по электромонтажу. Кабельные каналы надежно защищают прокладываемые линии от любых механических воздействий и обладают следующими преимуществами:

• удобство монтажа, демонтажа и обслуживания проводки, укладываемой в кабельные каналы;
• низкая стоимость изделий, а также простота их крепления;
• высокие эксплуатационные показатели кабель каналов, изготавливаемых на основе композиционных материалов и обладающих в связи с этим повышенной устойчивостью к возгоранию.

В данной статье мы поговорим о том, как крепить кабель канал к стене из бетона или гипсокартона.

Подготовка к монтажу

Нанесение клея

Перед тем как крепить кабель канал, необходимо тщательно продумать разметку трассы с учётом возможных спусков, подъёмов и поворотов прокладываемых линий.

Грамотно проведённая разметка позволит вам правильно выбрать типоразмер кабельного канала и определиться с набором всех необходимых аксессуаров (Т-образных сочленений, различных уголков, соединителей, заглушек и т. п.).

Закрепление кабель-канала Выбор крепежа, используемого для монтажа основания кабель канала, определяется обычно материалом основания (поверхности), на котором оно закрепляется. Наиболее часто прокладка кабель каналов осуществляется по следующим поверхностям:

• деревянные стены или простенки;
• поверхности из гипсокартона;
• кирпичные стены и перегородки;
• бетонные основания (стены или потолки);
• металлические поверхности.

Для деревянных поверхностей самыми подходящими будут, конечно же, шурупы-саморезы по дереву, в то время как для бетонных и кирпичных оснований подойдут специальные дюбеля-гвозди диаметром порядка 6-8 мм.

Для крепления к поверхностям из гипсокартона вы можете применить стандартные саморезы по дереву. В случае же значительного суммарного веса укладываемой в каналы проводки, надёжнее будет использовать дюбели «бабочка» (при этом допускается чередовать их с шурупами по дереву). Достаточно надёжным креплением представляются в данной ситуации и дюбели типа «ввёртыши».

Выбор элементов крепления на металл зависит от толщины основания; при этом стандартные саморезы для металлических профилей годятся для монтажа на покрытия толщиной до 2 мм. Очень часто используется в этом случае и такой распространённый вид крепления, как саморезы — «клопы».

Полезные советы

Подгонка размеров

При выборе шага, с которым должны устанавливаться крепёжные элементы, следует исходить из того, что чем чаще они будут располагаться – тем лучше. Но и слишком частить при этом тоже не рекомендуется. Отметим, что установка их с шагом в 40-50 см обеспечит Приклеивание спинки вам достаточную надёжность крепления основания кабель канала.

Увеличение плотности элементов крепления (уменьшение шага) необходимо в тех случаях, когда поверхности стен в помещении имеют заметные неровности. В подобных ситуациях (во избежание образования большого зазора между поверхностью и основанием канала) промежутки между элементами крепежа следует сокращать в зависимости от обстоятельств.

Само собой разумеется, что в случае значительного увеличения этого расстояния возрастает и возможная нагрузка на каждый элемент крепления, что негативно отражается на надёжности всей конструкции в целом.

Монтаж верхней части

Стоит также отметить следующее, крепить кабель канал приходится с оглядкой на эстетическую сторону процесса, не помешает воспользоваться строительным уровнем, с помощью которого вы сможете выравнивать трассы прокладки оснований, повышая тем самым эстетичность монтажа.

Видео

Как выбрать выбрать качественный кабель-канал, подскажет следующий видеоматериал:

https://youtube.com/watch?v=iN-13_LDSNg

В следующем видеоролике представлен процесс сборки кабель-канала:

Фото

Жесткий напольный кабель-канал

Итоговый вариант

Напольный

Монтаж электропроводки открытого типа

Металлический кабель-канал

Гибкий напольный кабель-канал

Наружные электропроводки

Удобство и сфера применения

Что такое короб в работе? Он обеспечивает:

• быстрый и недорогой монтаж;
• безопасную прокладку электричества в местах с легковоспламеняющимися материалами;
• удобство доступа к токоведущим и сигнальным линиям;
• возможность установки по готовой отделке без нарушений декоративного слоя;
• легкость реорганизации сетей.

Необходимость применения коробов часто обусловлена установкой дополнительного оборудования в помещении или оснащение им всего здания. К такому оборудованию относят системы пожаробезопасности, видеонаблюдения и охранной сигнализации, а также акустику.

Смотреть галерею
