Водяной теплый пол своими руками: схема, расчет, монтаж, подключение

Как составить схему укладки пола по плану?

Схема создается еще до того, как вы закупили все материалы. Она помогает не только правильно установить теплый пол, но и спланировать объемы закупочных материалов.

Для начала нарисуйте помещение, в котором планируется укладка. Это может быть 1 комната, вся квартира или целый дом (частный). Чертеж делайте грамотно, в соответствии с размерами вашего помещения. Схема «на глаз» не даст никакой точности. Берите в учет квадратные метры помещения и переносите на бумагу или рабочую область программного обеспечения на ПК.

В данном видео вы можете ознакомиться с программой на ПК по проектированию плана теплого пола. Видео-обзор, представляются возможности программы, краткая инструкция по работе с ней.

Программа теплый пол

Что входит в учет плана:

план здания (с учетов всех этажей);
материал пола, стен, окон и дверей;
желаемая температура в обогреваемом помещении;
расположение коллекторов и нагревательного котла;
детальная расстановка мебели, ее размеры с учетом кв. метров помещения;
средняя температура окружающей среды зимой;
наличие другого источника тепла (батарея, камин, сплит-система и т.д.)

Советы и подсказки на этапе создания схемы:

Примерная площадь для 1 контура должна быть более 15 кв. м.
В больших помещениях устанавливайте несколько контуров. По длине они не должны разниться больше чем на 15 м.
Если шаг 15 см – он будет равен расходу трубы 6,7 м на 1 кв. м. Если установка будет через каждые 10 см, то расход будет означать на 1 кв. м – 10 метров.
Минимальный радиус загиба трубы равен 5 её диаметрам.
Учитывая, что по трубам будет сначала проходить нагретая вода, а затем она будет постепенно остывать и возвращаться в коллектор уже остывшей, следует начинать укладку в тех местах, которые больше всего подвержены охлаждению (окна, угловые стены).
План схемы можно нанести вручную – на миллиметровку.

В видео мастер вручную на бумаге прорисовывает схему установки теплого пола. Приводит наглядные примеры расчета.

ТЁПЛЫЙ ПОЛ ПРОЕКТ, РАСЧЁТ, НАСОС ( для большого помещения )

При составлении схемы учтите – коллектор устанавливается в центре помещения (см. ниже на схеме)

Важно, чтобы расстояние всех контуров было примерно одинаковым

Какой лучше выбрать вариант укладки? Предпочтение стоит отдать той схеме, которая максимально соответствует тому или иному помещению. Выше об этом уже было сказано.

Схема для двухэтажного дома

Ниже на плане изображена схема укладки теплого пола на 2 этажа. Первый этаж имеет большую площадь, поэтому применяется двухконтурная система обогрева «Улитка».

Многокомнатное помещение (дом, квартира)

На плане видно, что по всему помещению применяется «Улитка». Это касается и санузла и кухни

Обратите внимание, контуры не проходят под мебелью, приборами и сантехникой

Схема для помещения со сложным изгибом стен

При укладке пола можно столкнуться с небольшой сложностью – изгибы стен, уникальные, дизайнерские планировки. В таких случаях ровную змейку, или улитку установить не просто. Применяется комбинированная система укладки.

Теплоноситель прокладывается исходя из формы и изгиба стен. Посмотрите на рисунке ниже, как можно спланировать схему укладки труб. В учет прогрева берется и межкомнатное пространство.

Что еще потребуется учесть в процессе проектирования теплого пола

Разновидности полистирольных плит

Полистирольные плиты могут быть двух видов:

маты с выступами или пазами, в которые укладываются трубы;
гладкие маты.

Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:

полиэтиленовые;
металлические;
металлопластиковые.

Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.

Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола

Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.

Для наилучшего распределения тепла от нагревательных элементов, в системе используются металлические пластины. Они размещаются на участках, где трубы будут лежать ровно, и способствуют созданию сплошного теплового поля.

Теплый пол под ламинат без цементной стяжки

Схемы укладки

Существует несколько видов схемы теплораспределения труб. Каждая из них применяется в разных случаях.

Оно чаще делается одинаковым. Но, если есть в помещении место, которое необходимо прогревать интенсивней – в этом месте делают шаг меньше, от этого трубы располагаются ближе друг к другу и теплее греют.

Змейка

Змейку проще всего устанавливать. Чаще применяют в небольших, уютных помещениях. Теплоотдача змейки ниже других вариантов. Классический шаг змейки – 150 мм (100 мм у стены и холодной зоны).

Ниже, данной схеме (слева) видно, что трубы нагреваются только с одной стороны (на половину), другая часть начинает остывать и к концу змейки вода совсем остывает. В этом и заключается главный минус такой системы. Но, она идеально подходит в помещениях, где одну часть комнаты нужно прогревать, а вторую часть желательно оставить прохладной или менее теплой.

Проблему неравномерного прогрева можно исправить, используя схему двойной змейки. Ниже (справа) показана ее схема.

Еще существует угловая змейка. Применяется, если стены, отходящие с обеих сторон от угла, выходят на улицу. Эти стены в холодный период времени остывают, поэтому рекомендуется вдоль этих стен устанавливать угловой вариант. Причем, нагревательная часть змейки будет проходить прямо у этих стен. Чем ближе к центру комнаты – тем меньше нагрев.

Посмотрите видео, в котором установщик теплых полов укладывает теплоноситель по схеме «змейка». В конце виде кратко рассказывается о подключении змейки к насосу и распределителю.

Водяной теплый пол своими руками. Часть 2. Монтаж труб

Улитка

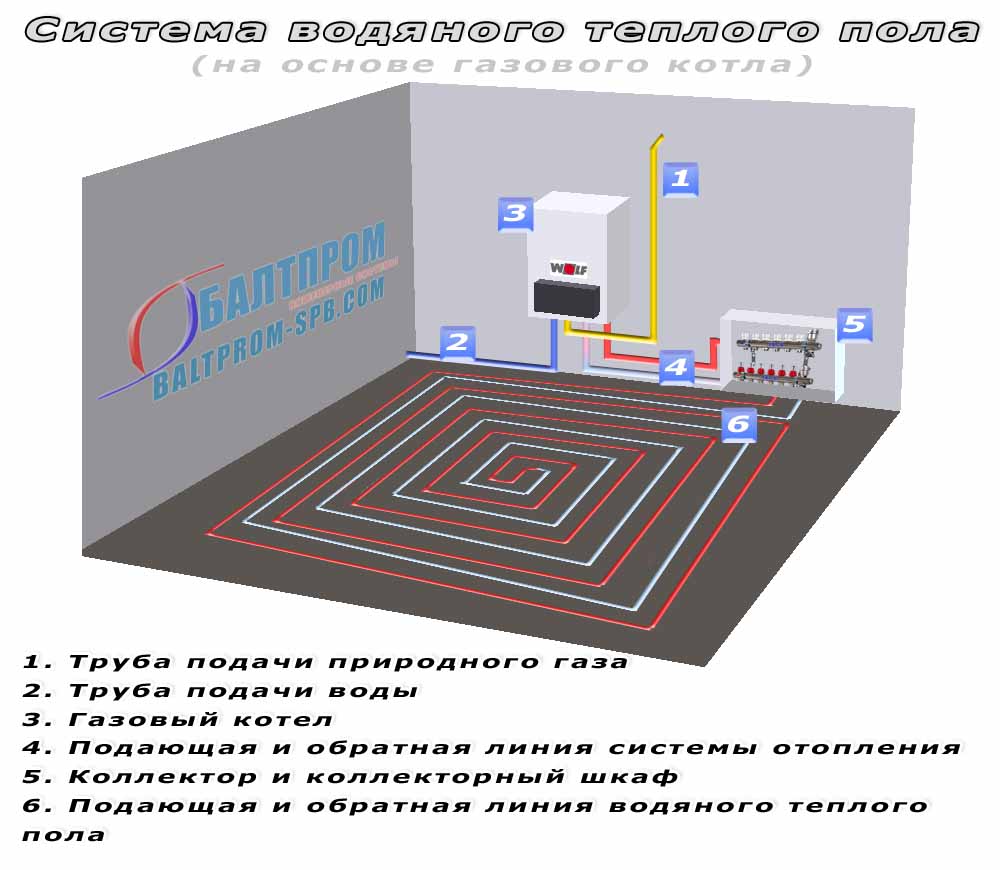

Данный вид пола – спираль, отсюда и название «Улитка». По сравнению со змейкой, он более эффективен по нагреву помещения. Тепло распределяется равномерно.

Укладка начинается с края комнаты, проходит вдоль стен и доходит до центра, затем разворот и продолжение от центра к краю. Шаг при такой укладке – от 1 см. Чаще всего применяют шаг в 2-3 см.

Если помещение большое, не стоит растягивать улитку, так как обогрев комнаты будет неэффективным. Лучше улитку разделить на 3 разных контура, как показано на рисунке ниже:

Более наглядный монтаж улитки показан в видео. Мастер пошагово укладывает трубы. Дает полезные советы, которые упрощают укладку пола. На 1 комнату используют несколько улиток для более качественного обогрева помещения.

Водяной Тёплый Пол, монтаж

Комбинированная схема раскладки

При такой установке теплого пола используют змейку и улитку вместе. Например, дано помещение из 4 комнат. Самые большие из них – будут улиткой. Те, что поменьше – змейкой.

Можно в одной из комнат сделать 2 витка змейки, а далее продолжить улиткой. Т.е. происходит совмещение схем в 1 комнате.

Ниже представлена схема комбинированной укладки:

Такой метод рекомендуется использовать только опытным специалистам, а не просто для «разнообразия»

Важно рассчитать грамотно распределение тепла по помещению и комнатам, продумать, где должны быть холодные зоны (места, где будет стоять мебель). Если в комбинировании нет необходимости, то его не применяют. Предлагаем посмотреть полезное видео

Мастер на схеме показывает принцип укладки комбинированной системы пола (змейка + улитка). Для примера задействовано помещение из 4-х комнат отдельного назначения (кухня, спальня и т.д.)

Предлагаем посмотреть полезное видео. Мастер на схеме показывает принцип укладки комбинированной системы пола (змейка + улитка). Для примера задействовано помещение из 4-х комнат отдельного назначения (кухня, спальня и т.д.).

3 Как сделать схему раскладки контура теплого пола

Расчет и распределение труб

Требования

Требования к пирогу водяного тёплого пола, укладываемого по бетону, устанавливаются следующими конструктивными и функциональными параметрами и нормативными документами:

Конструктивные требования:
- Толщина защитного слоя стяжки с верхней и нижней граней, до элементов армирования и верха трубных коммуникаций, должна составлять не менее 10 – 15 мм.
- Расстояние между трубами водяного тёплого пола и армирующим плоским каркасом должно быть не менее 20 мм.
- Под стяжкой, при наличии водяных трубных коммуникаций с жидким теплоносителем, должен быть устроен утеплитель из пенополистирола с толщиной 50 мм, а также гидроизоляционные материалы, исключающие протечку, на случай аварии.
Объёмно-планировочные требования:
- Верхняя отметка стяжки должна удовлетворять требованиям рабочего проекта.
- Высота помещений в свету должна быть не ниже минимально установленного параметра, согласно действующих нормативам.
- При устройстве стяжки, предельная высота порога между смежными помещениями не должна превышать 10 – 20 мм.
Теплотехнические параметры:
- Диаметр трубных коммуникаций должен обеспечить беспрепятственную циркуляцию жидкого теплоносителя.
- Энергия обогрева должна равномерно распределяться в конструкции бетонной стяжки, что требует устройства слоя определённой толщины над трубами.
- Для достижения максимальной теплоотдачи и энергоэффективности помещений, трубы в составе водяного тёплого пола, проложенные в теле стяжки, должны отстоять от грани чистового напольного покрытия не более, чем на предельно допустимую величину.
Нормативные требования:
- СП 29.13330.201.1. Полы.
- СП 71.13330.2017. Изоляционные и отделочные покрытия.
- СП 54.13330.2016. Здания жилые многоквартирные.
- СП 63.13330.2018. Бетонные и железобетонные конструкции.
- ГОСТ 27006-86. Бетоны. Правила подбора состава.
- ГОСТ 13087-2018. Бетоны. Методы определения истираемости.
- ГОСТ 30459-2008. Добавки для бетонов и строительных растворов.

На основании перечисленных выше требований, производится теплотехнический расчёт, определяется температура жидкого теплоносителя, диаметр трубных коммуникаций, а также разрабатываются архитектурные чертежи с указанием пирога напольного покрытия, с учётом всех слоёв и их мощности.

Максимальный и минимальный по толщине

В соответствии с приведёнными выше требованиями, при проектировании и возведении пирога стяжки, с учётом прокладки трубных коммуникаций водяного тёплого пола, допускается назначать толщины каждого слоя, а также всей конструкции в следующих диапазонах:

Минимальная толщина пирога, с учётом обмазочной гидроизоляции, утепления мощностью 30 мм и бетонной конструкции с минимальным диаметром трубных коммуникаций 15 мм может составлять 80 – 90 мм.
Оптимальная толщина стяжки с водяным тёплым полом, с мощностью полистирольных плит 50 мм, армированием и трубами диаметром 20 мм, составляет 100 – 110 мм.
Максимальная толщина пирога, с учётом всех слоёв для стандартной высоты этажа в пределах 3000 – 3300 мм, не должна превышать 120 – 140 мм.

Следует учесть, что стяжка не может иметь меньшую толщину, чем указано выше, так как нарушение правил может вызвать существенные теплопотери, а также недостаточную прочность бетонной конструкции.

Делаем водяной теплый пол своими руками

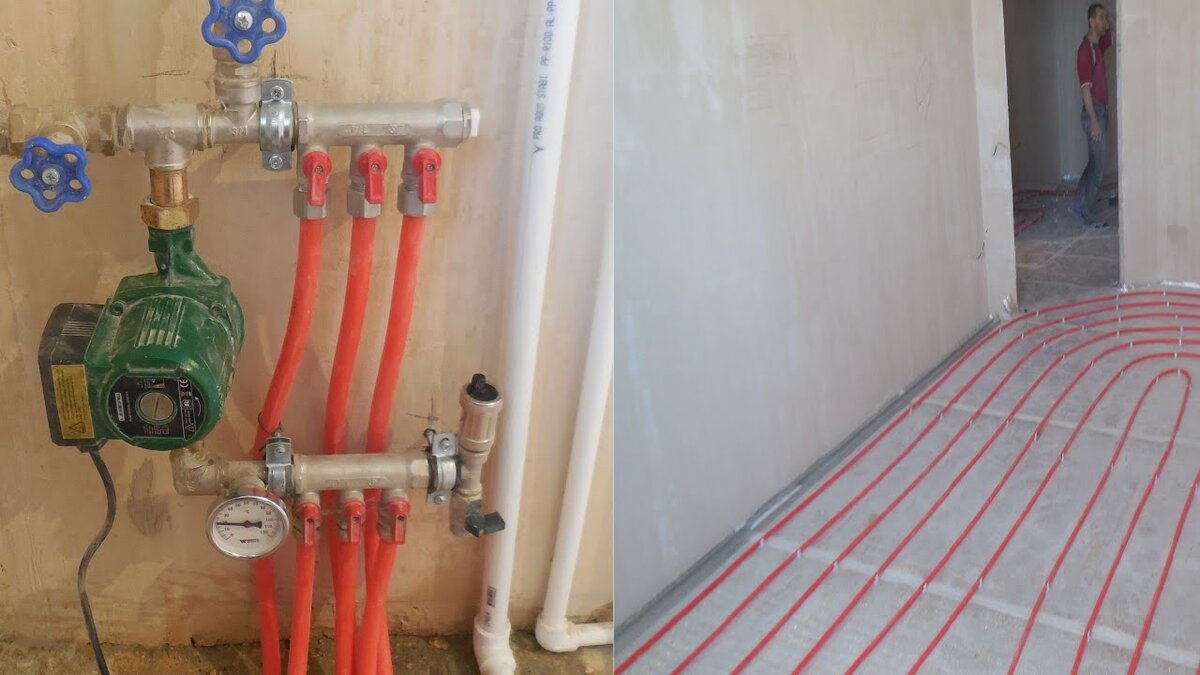

Собственно монтаж водяного теплого пола начинается с размещения коллекторного шкафа. Размещать коллекторный шкаф следует так, чтобы трубы от каждой комнаты и контура были примерно равной протяженности.

В некоторых ситуациях можно приблизить шкаф к самым большим контурам. Самый простой способ скрыть шкаф — это вмонтировать его в стену. Толщина в 12 см это вполне позволяет. Главное учесть, что пробивать отверстия и углубления в несущих стенах настоятельно не рекомендуется и даже запрещено в большинстве случаев.

Система водяной теплый пол самая сложная система обогрева полами по расчёту, монтажу и подключению. Каждый этап реализации водяного пола влияет на конечный результат отопления теплыми полами. В этой статье посмотрим практикующие схемы подключения водяного теплого пола. Задача 3-х ходового клапана в смешении горячего прямого и холодного обратного потоков теплоносителя.

Важно: Устанавливать ящик следует выше уровня теплых полов, не допуская отвода труб вверх от него. Только в этом случае сможет адекватно работать система отвода воздуха

Коллекторный шкаф собирается и заполняется по общему стандарту согласно с инструкциями используемого коллектора, так что проблем с монтированием всех элементов и дополнительного оборудования не возникнет.

Выбор котла в первую очередь определяется его мощностью. Он должен справляться с нагревом воды в пиковые моменты загрузки системы и иметь некоторый запас по мощности. Для циркуляции воды в системе необходим насос. В современных котлах, как электрических, так и газовых, имеется встроенный насос. В большинстве случаев его хватает для отопления одно- и двухэтажных жилых домов.

В этом случае их устанавливают в отдаленные коллекторные шкафы. Прямо на входе и выходе котла устанавливаются запорные клапаны. Это поможет отключить котел на случай ремонта или профилактики без необходимости сливать всю воду из системы.

Важно: Если коллекторных шкафов несколько, то на основной трассе подвода теплой воды устанавливается разветвитель, а после него — сужающие переходники. Это необходимо для равномерного распределения воды по системе

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами.

На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы. Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке.

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус.

Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам. Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом.

К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте. Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами — советуем почитать об их сварке и монтаже.

Виды теплых водяных полов. Основные различия

На практике сегодня в частных домах установлены три типа подогрева пола:

Теплые водяные полы на основе бетонного покрытия.
Легкие теплые водяные полы.
Тонкие теплые водяные полы.

Каждый тип имеет свои технологические особенности, конкретную схему подключения, которая во многом определяется типом жилья. Теплый пол на основе бетонного покрытия монтируется в домах и зданиях с достаточно мощными потолками

При выборе данной схемы отопления важно учитывать существенные с технологической точки зрения ограничения. Это дополнительная нагрузка на перекрытие и уменьшение внутреннего пространства за счет подъема пола на 10–15 см

Полы с подогревом в бетонной стяжке

Это важно. Технологические ограничения играют важную роль в создании такой системы отопления. Бетонная стяжка имеет значительный вес (200–300 кг/м2)

Когда теплый пол монтируется в комнатное пространство площадью 15 м2, на потолок будет давить вес бетонной стяжки около 2–3 тонн

Бетонная стяжка имеет значительный вес (200–300 кг/м2). Когда теплый пол монтируется в комнатное пространство площадью 15 м2, на потолок будет давить вес бетонной стяжки около 2–3 тонн.

Для жилых зданий с прочной и надежной конструкцией бетонная стяжка труб водяного теплого пола является отличным решением для обогрева жилых зданий. В городской квартире его осуществить проблематично. Единственный способ реализовать аналогичную схему отопления в городской квартире – использовать пол с подогревом в качестве дополнительного источника отопления. Контур водяного теплого пола может быть уложен на небольшом пространстве. Например, очень распространенный вариант – теплые полы в ванной и детской комнате.

Песчано-цементная стяжка, в которой находится контур водяного пола, надежно защищает трубопровод от повреждений и обеспечивает хорошую передачу тепла.

Легкий водяной теплый пол:

специально разработан для монтажа в домах из дерева. Основным преимуществом здесь является минимальная нагрузка на потолок. Легкие полы, в свою очередь, делятся на конструкции с использованием дерева и пенополистирола.

Тонкие теплые полы:

третий тип водяных полов

Здесь основное внимание уделяется трубам малого диаметра, благодаря которым высота всего слоя составляет 25 мм

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

плотность – от 40 кг/м³;
толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

один контур не распределяют на два помещения;
для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
одна сторона контура – не более 8 м;
демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Теплый водяной пол – главные отличия от других видов отопления

Существующие на сегодняшний день системы отопления «теплый пол» делятся на два подвида: электрические и водяные. По способу применения такие системы могут выступать в качестве основного источника обогрева помещений или быть вспомогательным отопительным оборудованием. Нередко электрические нагревательные элементы используются для локального обогрева технологических помещений, балкона, лоджии, ванной комнаты и санузла. Напротив, водный отопительный контур может быть уложен по всей квартире или использоваться в одной из комнат, к примеру, в детской комнате.

Такой вариант обогрева обычно выбирается в угловых комнатах, где высока вероятность появления холодных зон. Благодаря своему принципу действия такой вариант подогрева способен обеспечить максимально комфортный температурный режим. Несмотря на то, что в сравнении с другими способами отопления водяной теплый пол имеет свои плюсы и минусы, в общем контексте этот вид обогрева заслуживает большего внимания. В любом случае, всегда есть в бытовой обстановке аспекты и ситуации, позволяющие оценить преимущества системы, или наоборот, свидетельствующие о техническом несовершенстве выбранного варианта.

К примеру: что бы сохранить нормальную циркуляцию в системе домашнего отопления, используя технологию подогреваемые полы, потребуется монтаж не только трубопровода, но и установка дополнительного оборудования. Циркуляционный насос, коллектор – смеситель, целый набор трехходовых клапанов (по числу водных контуров), все это является обязательными атрибутами и аксессуарами в данном случае, вне зависимости от отапливаемой площади. Наличие специальных приспособлений позволит избежать падения давления теплоносителя в центральном отопительном контуре, предотвратит перебои с циркуляцией горячей воды бытового назначения.

Следует помнить так же, что подобная система запрещена для установки в многоквартирном доме, который изначально рассчитывался на централизованное теплоснабжение. Для жителей частного сектора и владельцев загородных домов, наоборот, такой вариант предпочтительнее традиционных вариантов обогрева.

Необходимо знать, что бы реализовать в своем доме или в квартире такой вид отопления, потребуются немалые затраты, связанные с большим объемом работы и расходными материалами. На рисунках – схемах показан температурный режим внутри помещения, достигаемый в результате использования тепловой завесы и при работе подогреве напольного покрытия системы.

Наглядно видно, на основе какого принципа осуществляется обогрев внутреннего пространства. В случае с водяным полом, источник тепла расположен в нижней части помещения. За счет этого тепловая энергия равномерно распространяется по всей площади пола, передавая воздушным массам, циркулирующим внутри жилого помещения необходимое тепло. При использовании радиаторного обогрева, в процессе которого за счет конвекции происходит внутренний воздухообмен, пол является самым холодным местом в жилом помещении.

Недостаточный обогрев, особенно в угловых комнатах и с большой застекленной поверхностью, компенсируется установкой дополнительных нагревательных приборов. Водяной пол полностью способен решить эту проблему, равномерно отапливая весь внутренний объем помещения

Немаловажной является и эстетическая сторона вопроса. Отсутствие радиаторов отопления положительно сказывается на качестве интерьера жилых помещений. Теплый пол распределяет тепло равномерно по всему пространству, нагревая тем самым все предметы, находящиеся в комнате

Теплый пол распределяет тепло равномерно по всему пространству, нагревая тем самым все предметы, находящиеся в комнате.

Принципы укладки

Перед тем как приступить к закупке материалов, а затем и монтажу, необходимо провести расчеты. В настоящее время существует много онлайн-сервисов, которые предлагают калькуляторы. Достаточно ввести запрашиваемые данные, система сама произведет расчеты.

Для расчетов обычно берут стандартные проверенные опытом числовые значения, которых нужно будет придерживаться независимо от технологии монтажа и специфических условий.

Необходимо будет понять в каком помещении какая тепловая нагрузка планируется. Если установить эти параметры невозможно, стоит исходить из максимальной в каждом помещении. Возможная тепловая нагрузка повлияет на шаг раскладки труб. Обычно он составляет не менее 10-15 см, поскольку более близкое расположение могут привести к образованию заломов. Если предполагается, что полы в отдельной комнате будут держать невысокую температуру шаг можно изменить — до 60 см.

Полезные советы:

один контур не стоит распределять на два помещения;
для помещения, площадь которого 30-40 м2 необходимо смонтировать два контура, одного будет мало;
одна сторона контура не должна превышать в длину 8 м;
необходимо использовать демпферную ленту, чтобы снизить деформацию при тепловом расширении.

Для небольших помещений (не более 5 м2), которые располагаются в непосредственной близости возможно монтировать один единый контур. Например, это ванна и туалет. Часто в домах оборудуются огромные ванные комнаты (более 10 м2). В этом случае выполнить единый контур не получится.
