Устройство и виды
Слив для дождевой и талой воды – важнейший элемент водосточной системы каждой крыши. Он представляет собой простую конструкцию, собранную из трубы, желобов и водосборных воронок. Она осуществляет перенос жидкости, стекающей со скатов кровли, в ливневую канализацию. В зависимости расположения и характера использования различают 3 вида слива:
- Стихийный. Этим термином обозначают неорганизованный слив дождевой воды, когда атмосферная влага покидает поверхность ската крыши самотеком без дополнительного оборудования. При таком способе избавления от излишков жидкости не выполняется монтаж воронок и желобов, не устанавливаются водосточные трубы. Недостаток стихийного слива заключается в том, что вода, падающая с высоты кровли, наносит вред отделке стен, попадает под гидроизоляцию конструкции, размывает грунт или фундамент сооружения.
- Организованный внешний. Монтаж организованного внешнего слива заключается в установке водосточной трубы, желоба и водосборных воронок, то есть создания системы, по которой происходит перенос воды со ската крыши в «ливневку». Слив такого вида подходит для организации своими руками водостока со всех форм скатной кровли. Достоинство внешнего слива для крыши в том, что он легко устанавливается, а также обслуживается своими руками.
- Организованный внутренний. Особенность внутреннего слива в том, что водосточные трубы проходят внутри сооружения и скрыты от глаз. Монтаж водостока такой конструкции выполняют для плоской кровли. Внутренний слив сложнее внешнего в обустройстве, эксплуатации и обслуживании, поэтому оборудовать его своими руками будет непросто. Некачественный монтаж, выполненный без соблюдения правильной технологии, чреват постоянными протечками.
Обслуживание водосточной системы
Чтобы водосточная система прослужила длительное время, требуется не только правильная сборка конструкции, но и своевременный уход за ней. Распространенной причиной различного рода повреждений является скопившаяся в желобах вода. При длительном воздействии влаги на стальные детали с поврежденным защитным покрытием возникают очаги коррозии, замерзание воды приводит к разрывам пластиковых элементов.
Скопление воды обычно обусловлено засорением водосточной системы листьями и другим мусором. Засорения также приводит к тому, что вода, стекающая с крыши, переполняет желоба и переливается через края, попадая на фасад дома.
Желоба требуется регулярно очищать, особенно в период листопада, а на воронки водосточных труб рекомендуется установить специальные сеточки, предотвращающие попадание внутрь крупного мусора.
установка защитной сетки на желоб
В районах со снежными зимами важно принять меры по защите системы водоотлива. Чтобы обезопасить конструкцию водостока от повреждения пластами снега, сходящими с кровли, на крыше устанавливаются снегозадержатели
Для предотвращения образования наледей и сосулек, а также с целью исключить замерзание воды в желобах и трубах, по краю кровли и в водосточной системе можно проложить греющий электрический кабель – данное решение успешно зарекомендовало себя в регионах, для которых характерно частое чередование оттепелей и заморозков.
кабель для подогрева водостока
Водосток из канализационных труб своими руками
На рынке есть систем стоков воды, изготовленных из пластика. Такие конструкции можно изготовить собственными рукам из канализационных труб. Таким способом вы сможете более бюджетную систему.
И так, чтобы начать работу. вам нужно понимать, что нужно иметь:
- Желоб, его можно сделать из труб под канализацию диаметром 110мм;
- Трубы водосливные. Для этого, вам нужно приобрести трубы с меньшим диаметром – 50 мм;
- Системы, которые будут соединять все в одну систему. Так называемый тройник с двух сторон будет иметь разные диаметры 50 мм и 110 мм.
ОБРАТИТЕ ВНИМАНИЕ!
Перед тем, как начать работу, продумайте всю систему, которую вам необходимо будет монтировать. Первое что вам нужно сделать, это узнать параметры вашей кровли.. Водосток из канализационных труб
Водосток из канализационных труб
Подсчёт количества материала
Перед тем как начать монтаж водостоков для конкретной крыши своими руками, нужно провести тщательный промер сооружения и составить подробный чертёж. Это делается для того, чтобы не ошибиться в количестве комплектующих, желобов и труб, а также в размере конструктивных элементов.

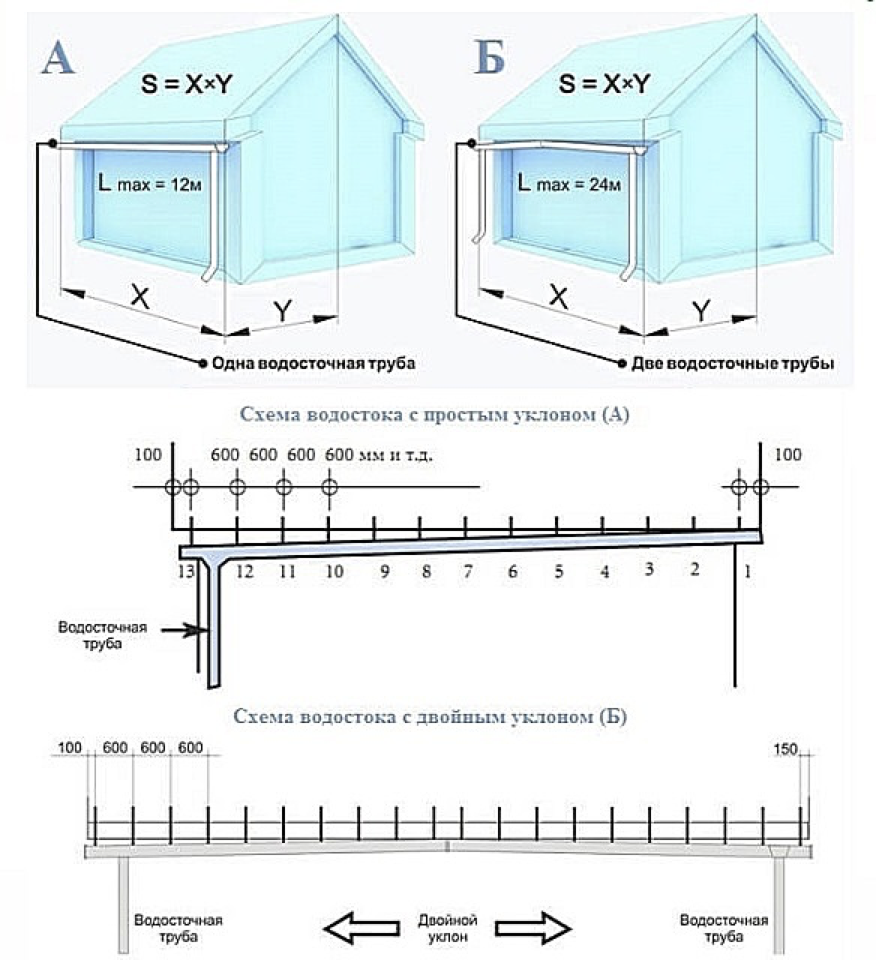

От площади водосбора зависит выбор пропускной способности желобов, воронок и водосточных труб, что особенно важно во время ливней. За площадь водосбора берётся максимальная площадь ската и по ней определяется сечение приобретаемых элементов.. В случае сложных крыш каждый отдельный скат рассчитывается отдельно, причём площадь кровли усложняющих элементов нужно суммировать с общей площадью ската
Вычисленные результаты позволят точно определить количество воды, стекающей с крыши, и согласовать необходимый типоразмер элементов
В случае сложных крыш каждый отдельный скат рассчитывается отдельно, причём площадь кровли усложняющих элементов нужно суммировать с общей площадью ската. Вычисленные результаты позволят точно определить количество воды, стекающей с крыши, и согласовать необходимый типоразмер элементов.
Так, например, площадь вальмовой кровли рассчитывается как две площади треугольника и две площади трапеции. Желоба и водосточные трубы выпускаются определённых типоразмеров, где первая цифра указывает на ширину желоба, а вторая на диаметр трубы, а именно:
- 100Х75 — этот размер подходит для кровель с площадью 90—150 м2;
- 125Х90 — площадь водосбора должна быть в пределах 120—250 м2;
- 150Х110 — подходит для суммарной площади крыши 200—450 м2.
Эти данные показаны как примерный расчёт при расположении водосточной трубы с одного из крайних положений. Для уточнения параметров необходимо проконсультироваться со специалистом.
Важно помнить, что размеры у разных поставщиков могут несколько отличаться, поэтому все элементы необходимо приобретать в одном месте. . При подсчёте следующих элементов необходимо учитывать не только длину нижней части кровли, но и угол наклона желобов
При большой площади скатов угол должен быть больше для более интенсивного стока воды. Угол наклона обычно находится в пределах 3—5 о и выбирается от предполагаемой ливневой нагрузки в конкретном регионе

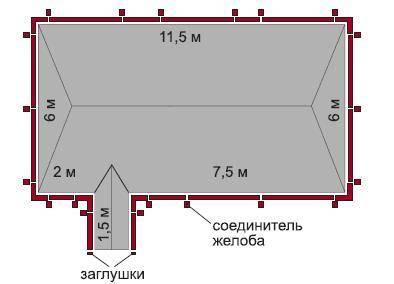

При подсчёте следующих элементов необходимо учитывать не только длину нижней части кровли, но и угол наклона желобов. При большой площади скатов угол должен быть больше для более интенсивного стока воды. Угол наклона обычно находится в пределах 3—5 о и выбирается от предполагаемой ливневой нагрузки в конкретном регионе.
Нужно рассчитывать количество материала с некоторым запасом, а для подсчёта кронштейнов помнить, что они крепятся через 60—80 см. Одну воронку нужно устанавливать в расчёте на 10—12 погонных метров желоба, а крепёж водосточных труб — не чаще чем через 60 см, но в зависимости от веса материала.

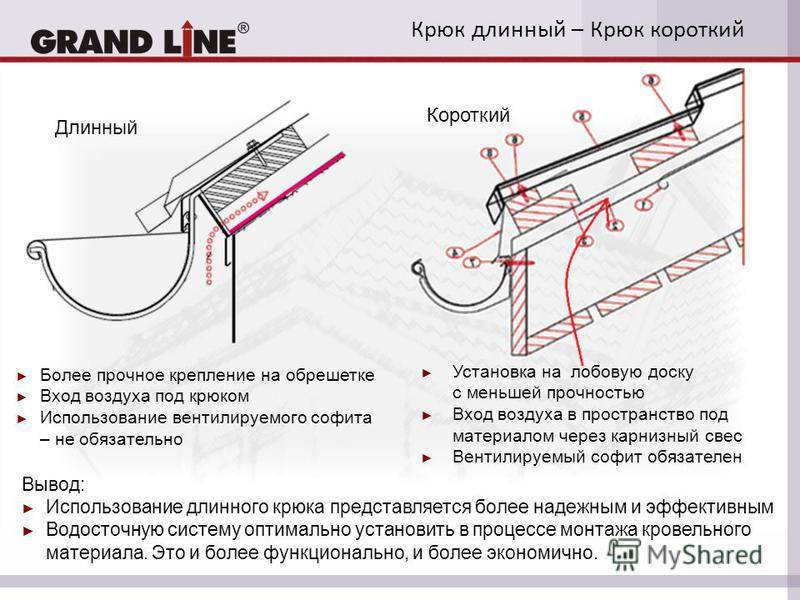

Свес кровли
Для того чтобы вода с кровли попадала в желоб, необходимо при укладке кровельного материала сделать свес кровли так, чтобы нижний край кровли не выходил за середину сечения желоба. Для предотвращения намокания лобовой доски рекомендуется установить карнизную планку.
- https://sovet-ingenera.com/kanaliz/k-drugoe/vodoslivnye-sistemy-dlya-krovli.html
- https://gzmk.ru/informatsiya/instruktsii/montazh_vodostochnoy_sistemy_kruglogo_secheniya/?geosid=201
- https://m-strana.ru/articles/elementi-vodostochnoy-sistemy/
- https://domsdelat.ru/kanalizacia-v-dome/elementy-vodostochnoj-sistemy-krovli-kruglogo-secheniya-plastik-metalloprofil-i-ocinkovannaya-stal-poshagovaya-instrukciya.html

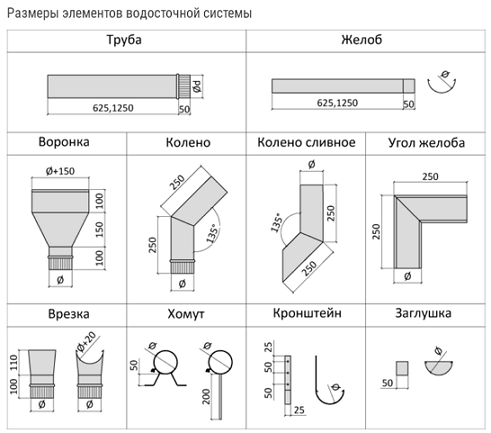

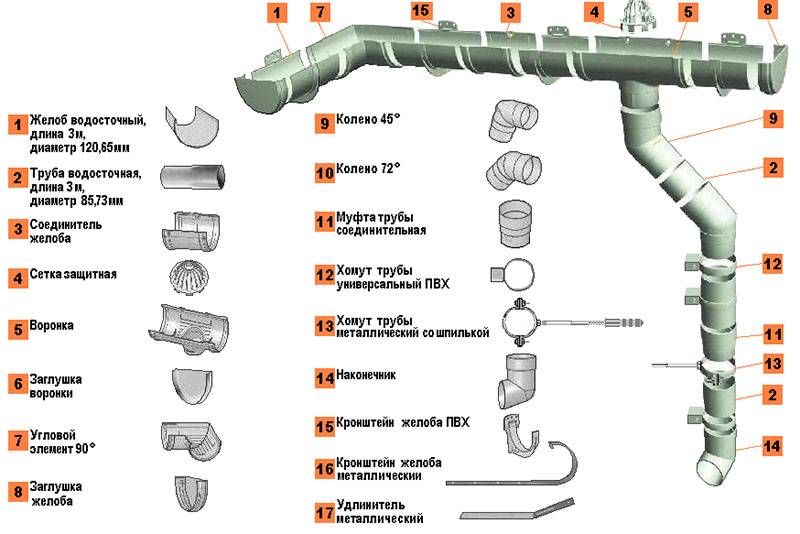

Перечень элементов водостока
Смонтировать водостоки для крыши своими руками не представляет особого труда, необходимо лишь выбрать материал и ознакомиться с перечнем соединительных и вспомогательных элементов. Широкий выбор материалов, из которого изготавливаются желоба, трубы и воронки, предоставляется производителями, и приобретение его зависит от ваших предпочтений и финансов.
Существуют также металлические трубы и желоба с полимерным окрашиванием в разнообразные цвета и с комплектом элементов, таких как:
- желоб с соединителями, уплотняющими и корректирующими, которые позволяют выставить водосток линейно и под необходимым углом для стока жидкости;
- кронштейны для крепления желобов обычные и удлинённые;
- желоба с наружным и внутренним углом;
- заглушки;
- воронки;
- водосточные трубы;
- колена или универсальные кольца 72 о;
- держатели трубы.
Нужно учесть, что комплектация пластиковых труб имеет более широкий ассортимент, в который входят ответвления под 60 о, переходники, отступы, фартуки и канализационные фланцы. Кроме того, некоторые компании предлагают верхние фартуки на желоба, которые предотвращают попадание хвои, листвы и другого мусора в систему водостока.
Существуют также фильтры, которые требуют профилактики, но помогают избежать засора водосточных труб. Все эти усовершенствования направлены на повышение потребительских свойств и улучшение качества всей системы.
Водосток из канализационных труб своими руками
На рынке есть систем стоков воды, изготовленных из пластика. Такие конструкции можно изготовить собственными рукам из канализационных труб. Таким способом вы сможете более бюджетную систему.
И так, чтобы начать работу. вам нужно понимать, что нужно иметь:
- Желоб, его можно сделать из труб под канализацию диаметром 110мм;
- Трубы водосливные. Для этого, вам нужно приобрести трубы с меньшим диаметром – 50 мм;
- Системы, которые будут соединять все в одну систему. Так называемый тройник с двух сторон будет иметь разные диаметры 50 мм и 110 мм.
ОБРАТИТЕ ВНИМАНИЕ! Перед тем, как начать работу, продумайте всю систему, которую вам необходимо будет монтировать. Первое что вам нужно сделать, это узнать параметры вашей кровли.
Водосток из канализационных труб
Водосток из канализационных труб
Установка водосточных труб

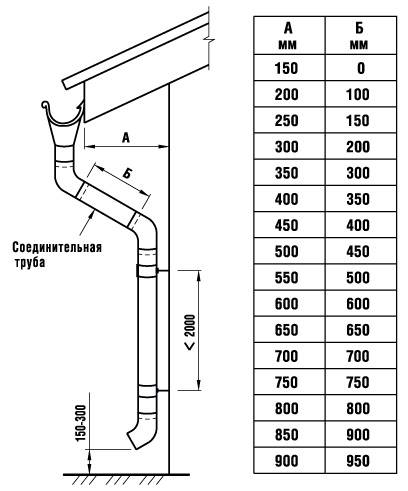

Ориентируясь по таблице, уточните размер соединительной трубы и отпилите ее ножовкой. Два обжима на трубе позволяют использовать отрезки трубы в двух местах. Водосточные трубы крепятся к стене здания кронштейнами трубы, которые устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу. Их монтируют так, чтобы стягивающий хомут кронштейна трубы надевался сверху. Два вида кронштейнов позволяют использовать их на любых поверхностях и материалах (кирпич, дерево, металл и др.). Трубы и колена соединяют между собой с заходом одна в другую на 50 мм. В нижний торец трубы вставляется колено стока, расстояние которого до земли должно быть 150-300 мм. Некоторые элементы допускается дополнительно крепить с применением заклепок и саморезов.
Монтаж системы водостока
Рассмотрим, как происходит монтаж водоотводящей системы, выпускаемой фирмы «Винилон».
Шаг 1. Для установки и сборки системы понадобятся следующие инструменты: шуруповерт, стусло, ножовка по металлу, полосогиб, строительный уровень, рулетка, бечевка и маркер.
Шуруповерт
Ножовка по металлу и стусло
Полосогиб
Строительный уровень
Рулетка, бечевка и строительный маркер
Использование бечевки для разметки
Шаг 2. Для крепления всех деталей водостока используется антикоррозийный крепеж. Приобретается он в строительном магазине.
Используйте только антикоррозийный крепеж

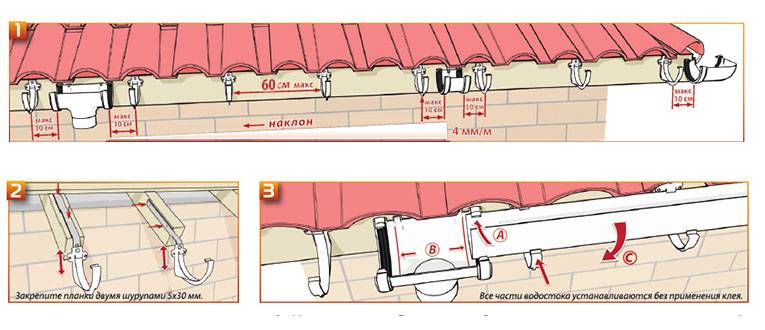

Шаг 3. Монтаж системы слива производится сверху вниз. Сначала крепятся желоба водосбора, только после этого производится монтаж системы водоотвода (сливные трубы). Водосборные желоба устанавливаются ниже уровня ската крыши с уклоном в сторону воронки примерно на 2-3 см каждые 10 метров желоба. Для удобства работы наносится разметка, демонстрирующая места крепления кронштейнов.
Установка водосточных желобов
Система устанавливается с уклоном в сторону воронок
Шаг 4. Первыми устанавливается воронка в нижней отметке и кронштейн – в верхней отметке. Между ними натягивается бечевка, по уровню которой крепятся остальные кронштейны и соединительные муфты. При этом кронштейны устанавливаются так, чтобы расстояние от них до краев воронки или муфты было не более 10 см. Между остальными кронштейнами может быть расстояние около 60 см.
Установлен кронштейн
Натягивается бечевка
Крепление соединительной муфты и кронштейнов
Шаг 5. После установки кронштейнов производится фиксация на них водосточного желоба.
Установка водосточного желоба
Шаг 6. Стыковка двух отрезков желобов производится при помощи специальной муфты.
Стыковка двух отрезков желобов
Шаг 7. Производится крепление уголков, соединяющих желоба в углах дома (внутренних и наружных). На концах желобов устанавливаются заглушки.
Установка заглушек и угловых элементов
Заглушки и угловые элементы установлены
Шаг 8. Начинается монтаж системы стока. Для этого понадобятся хомуты для крепления трубы. Она жестко фиксируется в верхней части, а в нижней фиксация производится с проскальзыванием.
Крепежные элементы для верхней части
Крепежные элементы для нижней части
Шаг 9. К воронке слива прикрепляется колено, которое при помощи отрезка трубы соединено с другим таким же коленом, но ориентированным в другую сторону. Это позволит приблизить трубу слива максимально к стене дома. Второе колено фиксируется на стене при помощи хомута, закрепленного на ней. Производится сборка этого участка.
Переход осуществляется через 2 одинаковых колена и отрезок трубы
Труба должна входить в колено до упора
Установлено второе колено
Монтируется переход
Шаг 10. На расстоянии друг от друга (максимальное – 1,7 м) крепятся на стены хомуты для трубы слива.
Как крепить хомуты
Шаг 11. На расстоянии 25-30 см от земли производится крепление сливного колена. Все части устанавливаются строго вертикально по строительному уровню.
Крепление сливного колена
Все элементы устанавливаются строго вертикально
Шаг 12. Трубы с верхней части муфт и слива всегда устанавливаются до того момента, пока не упрутся во внутренний ограничитель элемента, снизу – до обозначенной на системе линии.
Сверху труба всегда ставится до упора
Снизу труба устанавливается до соответствующей линии
Шаг 13. После установки всех труб производится монтаж промежуточных хомутов и затягивание всех элементов.
Монтаж промежуточных хомутов и затягивание всех элементов
Монтаж водосточной системы + видео
Сразу предупредим – если есть сомнения, что что-то может пойти не так, лучше сразу обратиться к специалистам, иначе им потом придется переделывать вашу работу, а вам – вновь покупать часть материалов. Если же хоть какой-то опыт имеется, то систему водостоков можно установить самому. Задача упрощается, если форма кровли простая (например, двускатная)
Очень важно иметь при себе схему водостока и ориентироваться на нее при выполнении работ
Принцип монтажа водосточной системы следующий:
- в углах скатов делают метки для монтажа крайних кронштейнов. Устанавливают крепления, учитывая необходимый уровень уклона – 3-5 мм на 1 м. Между кронштейнами натягивают веревку и остальные кронштейны устанавливают, опираясь на полученную линию. Фиксацию проводят на кровельные саморезы. После этого веревку демонтируют;
- монтаж желобов начинают с того места, где будет подключаться труба. Некоторые мастера рекомендуют начинать вообще с установки воронок. Желоб, который будет примыкать к воронке, необходимо подрезать с помощью ножовки по металлу. Принцип соединения желобов друг с другом лучше понять еще на земле. У разных производителей нюансы конструкции могут отличаться, все особенности указаны в инструкции. Общее только одно – если что-то вам приходится делать с большим усилием, то, скорее всего, вы делаете это неправильно. Пластиковые системы вообще не терпят жестокого с ними обращения. Желоб рекомендуют ставить так, чтобы только треть его диаметра была под скатом крыши. Таким образом вода будет собираться максимально эффективно. Желоба поочередно укладывают в кронштейны, соединяются соединителями, при необходимости используется уплотнитель;
- при необходимости желоба подрезают ножовкой по металлу и обрабатывают наждачной бумагой;
- на края желобов одевают заглушки;
- если возле крыши есть деревья, то лучше установить решетку-листоуловитель;
- установка труб начинается с монтажа отвеса на воронку, формируется правильная вертикальная линия, которую отбивают на стене. Трубу лучше собрать сразу, а потом соединять с коленом воронки и крепить на хомуты, шаг фиксации которых 1 м;
- если климат суровый, то дополнительно лучше установить систему обогрева;
- подробно процесс установки водосточной системы на крышу дома изложен в видео ниже.
Слив с крыши для воды – устройство водоотвода со скатных крыш
Крыши на домах старой постройки имеют простую двускатную
конструкцию кровли. Но, современные дома оснащены более сложными стропильными
системами. Скатов больше, они примыкают друг к другу под разными углами. Это
требует правильного устройства слива воды с крыши.
Поэтому рассмотрим пошагово каждый из элементов.
1. Слив воды с крыши
Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).
Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.
Выделяют два вида ендовы:
Одинарный нахлест (нижняя ендова).
Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.
Двойной нахлест (нижняя и верхняя ендова).
Нюанс. Конструкция нижней ендовы очень проста, поэтому ее
обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для
того, чтобы она выполняла свои функции нужно знать, как правильно установить
нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится
с помощью кляймеров (использование саморезов не допускается).
2. Место (узел) примыкания кровли к стене
В данном случае используется специальная планка примыкания
для кровли. Монтаж планки выполняется в угол между домом и кровлей.
Специфика выбора планки для примыкания
На фото приведены три разновидности планки.
Но только планка «в» обеспечит герметичность стыка, за счет
небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет
завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с
которого планка начнет ржаветь.
Нюанс. Для герметичного соединения в кирпиче нужно сделать
запил и завести туда один край планки. Второй свободно ложится на кровле.
3. Отвес крыши
По правилам монтажа водосточной системы, кровельный материал
должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать
на стены дома.
Однако, такое возможно не всегда. Это может быть связано с
особенностями кровельного материала (например, длина металлочерепицы всегда
кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования
стропильной системы. В этом случае монтируют дополнительную карнизную планку.
Вторая составляющая системы слива воды с крыши – водосточная
система.
Ознакомимся с ее основными элементами и посмотрим, как
сделать водосточную систему самостоятельно.
4. Составляющие элементы водосточной системы
Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:
желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;
воронка или ливнеприемник. Соединяет желоб и трубу;
труба. Отводит воду в дренажную систему или подальше от фундамента;
углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;
заглушки. Используются в тех местах, где не предусмотрена воронка.
Совет. Заглушки устанавливаются в наиболее высоком месте.
крепежи. Для желоба и трубы.

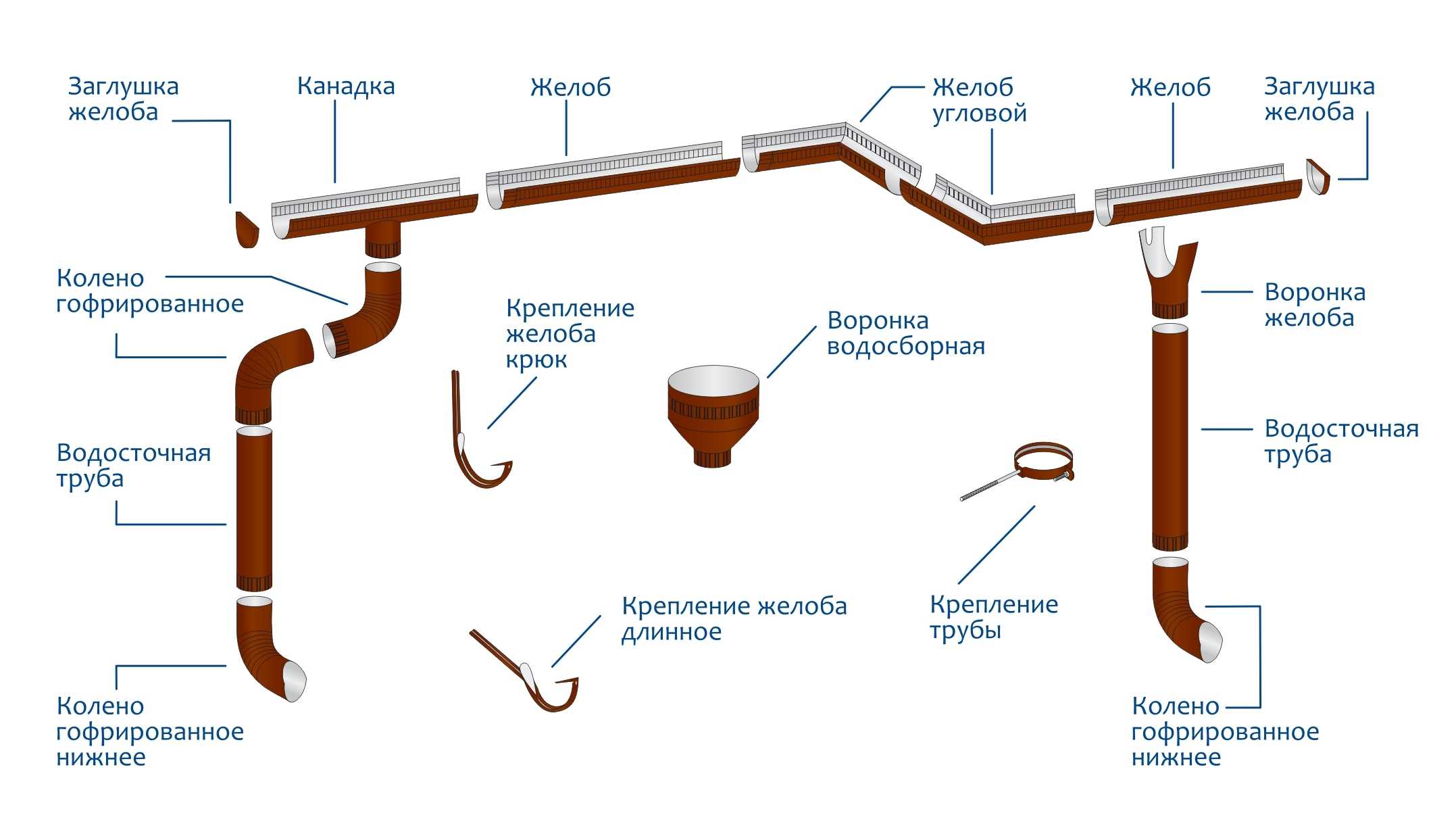

Наглядно элементы водосточной системы приведены на схеме.
Пошаговая инструкция по монтажу водостока своими руками
Разберем поэтапно самостоятельную фиксацию системы из пластика.
Необходимые инструменты и приспособления
Для работы понадобится такой набор:
- ножницы по металлу;
- шуруповерт;
- ножовка по металлу или дереву;
- перфоратор (чтобы крепить к стене хомуты);
- уровень;
- ручная или электродрель;
- отвертка;
- рулетка, карандаш;
- резиновый молоток;
- строительные леса;
- маркер, шнур (для отметок);
- стусло – инструмент для перпендикулярного распила.
Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.
Порядок монтажа
Рекомендации таковы:
- Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
- Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
- Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
- Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
- Внутрь воронки вставляем желоба до полного защелкивания.
- Теперь желоба вставляем внутрь кронштейном до защелкивания.
- Если того требует конструкция крыши, между двумя желобами ставим соединитель.
- Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
- Ставим заглушку на желоб до щелчка.
- Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
- Закрываем сверху желоба защитной решеткой.
- Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
- Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
- Трубы между собой соединяем муфтой с прокладкой.
- К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
- На расстоянии от грунта в 20 см к трубе крепим слив.
- На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.
На этом работу можно считать оконченной.

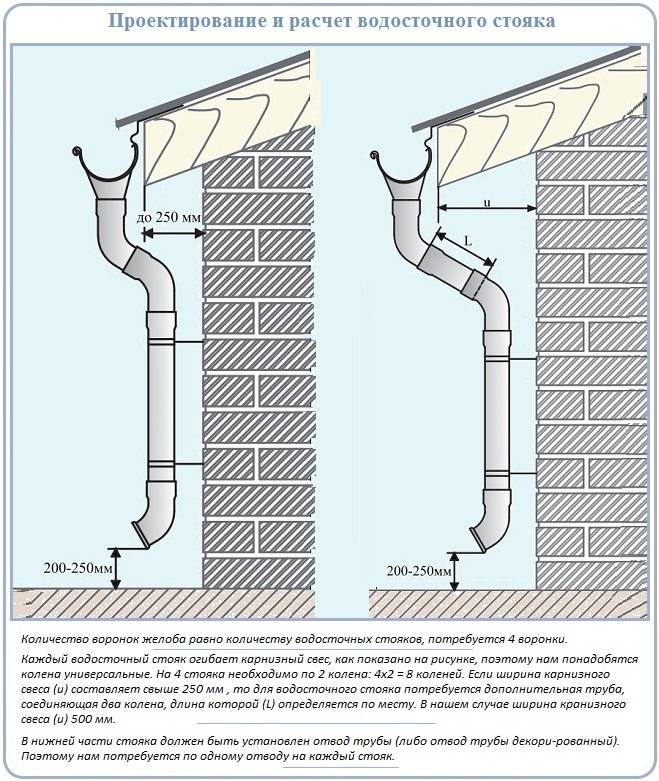

Как устанавливать вертикальные водоотводы
Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.
Последовательность монтажа следующая:
- Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
- Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
- Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
- По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
- Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
- К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.
Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.
