Крыша Судейкина: История создания и Устройство – Достоинства и недостатки

Конструкция стропильной системы

Состоит особенность данной конструкции в том, что чердачное пространство, которое образовывается благодаря особому построению стропильной системы, позволяет применять его в качестве жилого помещения почти на 90 процентов.

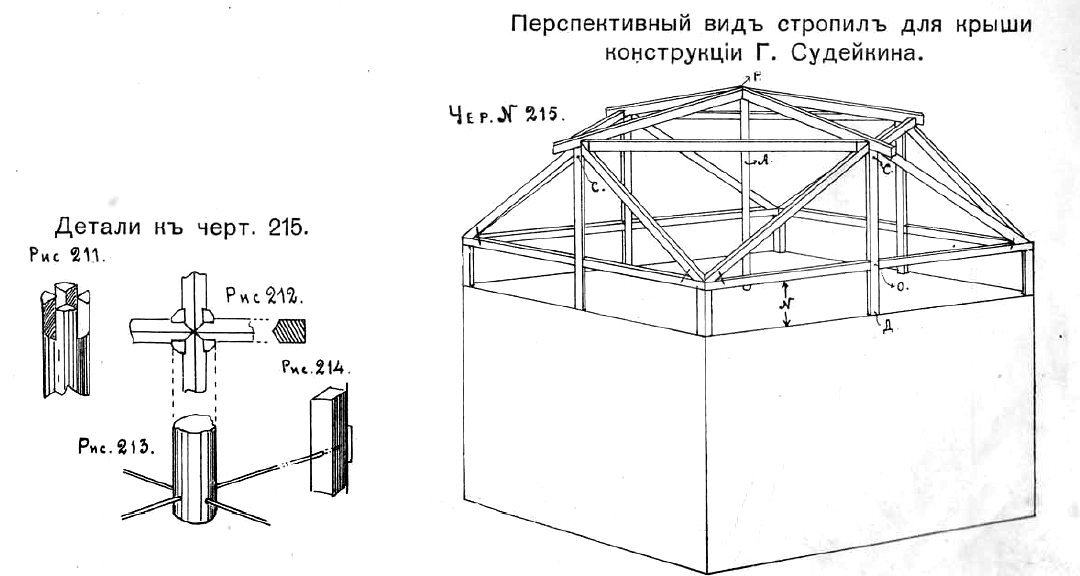

Крыша Судейкина — конструкция стропильной системы

Ни одна крыша не предоставляет столько свободного места, как крыша, разработку которой производил Г. Судейкин.

В процессе устройства кровли по принципу Судейкина создается большое помещение, которое не ограничивается стенами или перегородками, отсутствуют низкие зоны на стыках перекрытия и ската. В подобных помещениях можно реализовывать разнообразные дизайнерские и интерьерные идеи.

Кроме огромного пространства, возможно решение вопроса с освещением помещения чердака.

В Мансардных помещениях вопрос с дневным освещением стоял всегда остро, а крыша Г. Судейкина решает эти проблемы, благодаря установке четырех окон на четырех фронтах.

В результате можно значительно сэкономить на отсутствии необходимости установки мансардных. Или фрагмут и стеклянных фонаре, которые устанавливаются в саму кровлю.

Хотя в чердачном помещении имеется огромное пространство, чердак также имеется, благодаря чему образовывается дополнительная защита от зимнего холода и летней жары.

Особенности крыши Судейкина

Крыша Судейкина обладает многими преимуществами, но самая главная ее особенность заключается в том, что образованное чердачное помещении (создается благодаря стропильной системе) позволяет использовать его в качестве жилого пространства практически на все девяносто процентов. И ни одна другая современная крыша не может предоставить столь много места.

Особенности крыши Судейкина

Кроме очень большого пространства, решается вопрос с освещением помещения. Дело в том, что в мансардных помещениях стоял вопрос с дневным освещением, а крыша архитектора Г. Судейкина позволяет легко решить эту проблему, благодаря четырем окнам, расположенным на четырех фронтонах. В результате этого на мансарду проникает много естественного света, а финансовая экономия заключается в том, что не нужно использовать дорогостоящие мансардные окна. Или же нет необходимости в использовании стеклянных фонарей, установленных непосредственно в саму кровля.

Несмотря на то, что мансарда обладает невероятно большой площадью, чердак присутствует в любом случае, а он обеспечивает дополнительную защиту от летней жары и холода в зимнее время года. К преимуществам используемой крыши нужно отнести надежность и прочность в использовании, а также оно простое в использовании, поскольку не нужно очищать ее от снега и льда.

Технология

Стандартный алгоритм сборки кровельной системы по проекту Судейкина с деревянными фронтонами состоит из следующих этапов:

• по углам коробки монтируются 4 вертикальных (коротких) опорных стойки (одинакового размера);
• сверху стоек выполняется обвязка из брусьев с образованием квадрата;
• к середине каждого бруса горизонтальной обвязки крепится вертикальная стойка (еще 4 штуки одинакового размера);
• крепят наклонные брусья, объединяющие вертикальные стойки и горизонтальную обвязку (над стойками) во фронтоны;
• посредине монтируют опорную балку, ее размер зависит от габаритов здания и желаемого наклона скатов;
• от вершин фронтонов прокладывают бруски к опорному столбу, чтобы край выступал на ширину карниза;
• выполняют горизонтальную обвязку фронтонов брусом;
• сверху выполняют обрешетку.

Когда крыша такой конструкции изначально закладывается в проект каменного дома, фронтоны выкладывают из стенового материала. Под мауэрлат заливается армопояс, балку к фронтонам крепят на шпильки, между камнем и деревом обязательно прокладывают гидроизоляцию. Так сделал kollega.

KollegaУчастник FORUMHOUSE

По всему периметру фронтонов залит армопояс со шпильками d 12 мм. Через прокладку из рубероида уложен и прикручен мауэрлат. Балками 100х100 мм связали вершины 4-х фронтонов, получился квадрат (почти). Посередине поставили опорный столб 150х150 мм. Внизу он опирается на армопояс между 1 этажом и мансардой. Связали опорный столб с балками, уложили балки чердака 200х50 мм, приколотив две из них к опорному столбу. Между балками – 59 см для удобства укладки утеплителя. Установили 4 стропилины: от вершины столба к вершинам фронтонов; установили остальные стропила.

Система отвода дождевой воды и ее конструкция

У конструкции крыши Судейкина отсутствуют разжелоба и енды, горизонтальные поверхности, где в основном происходит скапливание снега и образование «снежных карманов».

Такие карманы на простых крышах доставляют домовладельцам много неприятностей и хлопот. Скопившийся снег весной подтаивает, образуя наледь внизу, от которой постепенно начинает просачиваться влага, попадая в маленькие поры и трещины кровельного покрытия, разрушая тем самым его и вызывая протечку кровли.

• Экономия в процесс устройства такой кровли заключается в отсутствии необходимости установки по всему периметру дома водоотводных желобов, забивающихся в летнее время грязью и мусором, а в зимнее время обледенелый и скопившийся снег не позволяет собирать талую воду.
• Такая крыша не задерживает воду и снег, потому что отличается большим уклоном.
• Чтобы эта система водоотвода нормально функционировала необходимо устанавливать специальную защиту от мусора и делать подогрев лотков в определенные периоды, что вместе с покупкой системы водоотвода и работами по ее монтажу стоит дороговато.
• В проектах Г. Судейкина дождевая и талая вода собирается в водоприемные воронки.

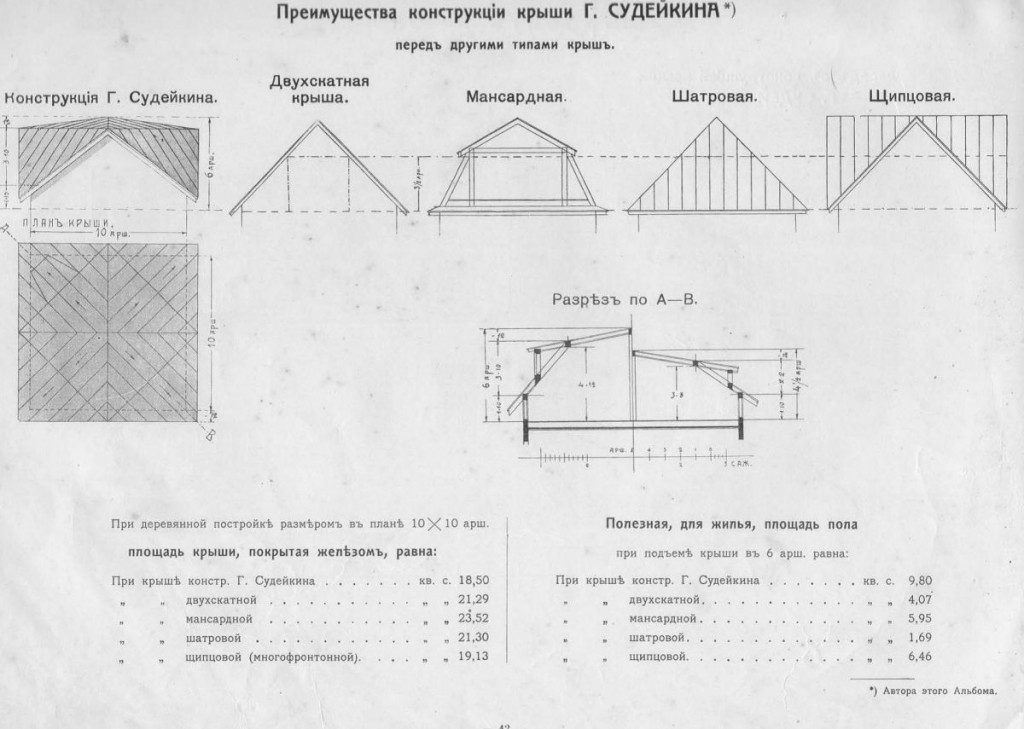

В старом издании книги имеются расчеты, демонстрирующие выгоду конструкции автора в сравнении с иными видами крыш.

К примеру, для крыши Судейкина размеров 7х7 аршин (1 кВ. сажень – 4,5 кВ.м.; 1 аршин – 0,7 м) необходимо 18,5 кв. саженей железа, на 2-скатную кровлю потребуется 21,3 кВ. саж.

Полезная площадь пространства чердака крыши Судейкина при этом равняется 9,8 кВ. саж, у 2-скатной – 4,07 кв. саж.

Другие крыши имеют меньшие полезные площади. В данном архитектурном альбоме представлены проекты крыш, в центре которых располагается столб, служащий опорой всей конструкции. Однако современные строители и архитекторы доказали, что это для крыши Судейкина не обязательно. Чтобы обходиться без столба, необходимо усиливать несущие конструкции и делать острее высшую часть крыши.

Почему крыша Судейкина не стала популярной?

Хотя крыша Судейкина имеет явные преимущества перед другими видами кровель, она с трудом приживается в строительстве. Все потому, что такая крыша в идеале устанавливается на домах квадратной формы. Хотя и это спорный вопрос.

Возможен монтаж нескольких крыш Судейкина, соединяя их между собой, однако в подобных случаях появляются ендовы. По своей эстетичности такие крыши не всегда устраивают застройщиков, хотя они и имеют высокую функциональность.

Крыши Судейкина нуждаются в соблюдении пропорций между длиной и высотой стен дома. Нужно, чтобы данная пропорция была в отношении 75 процентов высоты к 100 процентам длины стены.

Если брать другие пропорции крыши Судейкина, то визуально она становится плоской, хотя нарушение ее функциональности не происходит.

На этих крышах используется рулонный или мелкоштучный кровельный материал. Применительно к металлопрокату (металлочерепица или профлист) будет много отходов, из-за чего вся экономия будет сведена к нулю.

Технологией возведения конструкций Судейкина предполагается ручное изготовление опорных кровельных элементов, потому что в настоящее время это редкое решение кровли серийно не изготавливается. Кроме этого, необходим точный расчет конструкций, который не каждый способен сделать, а заказывать у специалистов будет накладно.

Самым оптимальным размером дома в плане считается 140 кв.м., при котором крыша Судейкина может предстать во всем блеске.

Однако, несмотря на редкость подобных проектов, такая крыша уже привлекла внимание, и может даже сильно распространиться. Ведь для этого имеются все предпосылки – конструкция отлично приспособлена под современные материалы, стили и требования. Она имеет огромный запас для рационального применения в архитектуре

Она имеет огромный запас для рационального применения в архитектуре.

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами

В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки

Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

• шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;

• шаг 1,4, длина 3, сечение 75х125 мм;

• шаг 2,15, длина 5 м, сечение 100х250;

• шаг 0,9, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

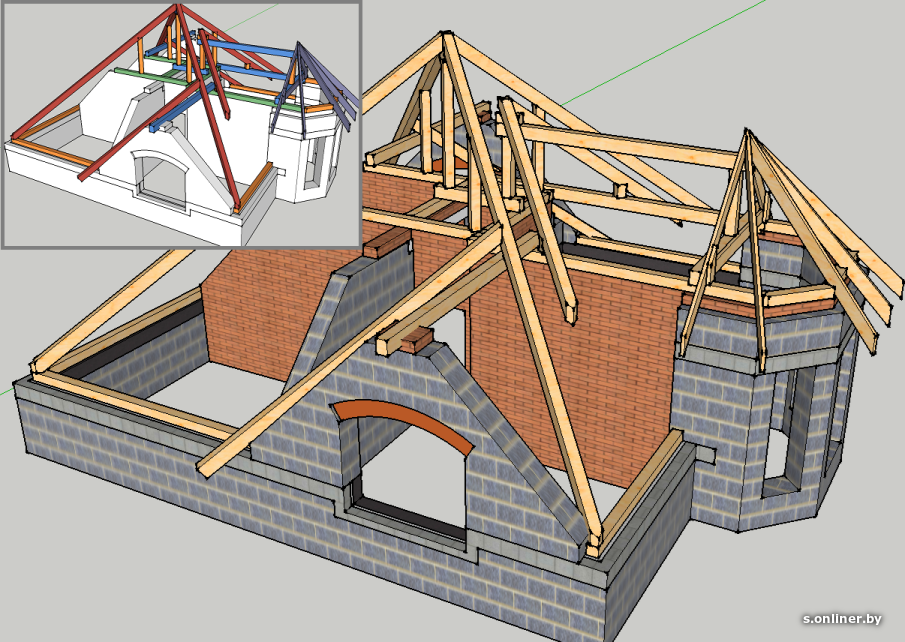

Схема распределения стропильных ногИсточник chaos-heart.ru

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

• если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;
• металлочерепица – угол в 14°;
• профнастил – 12°;
• битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;
• рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

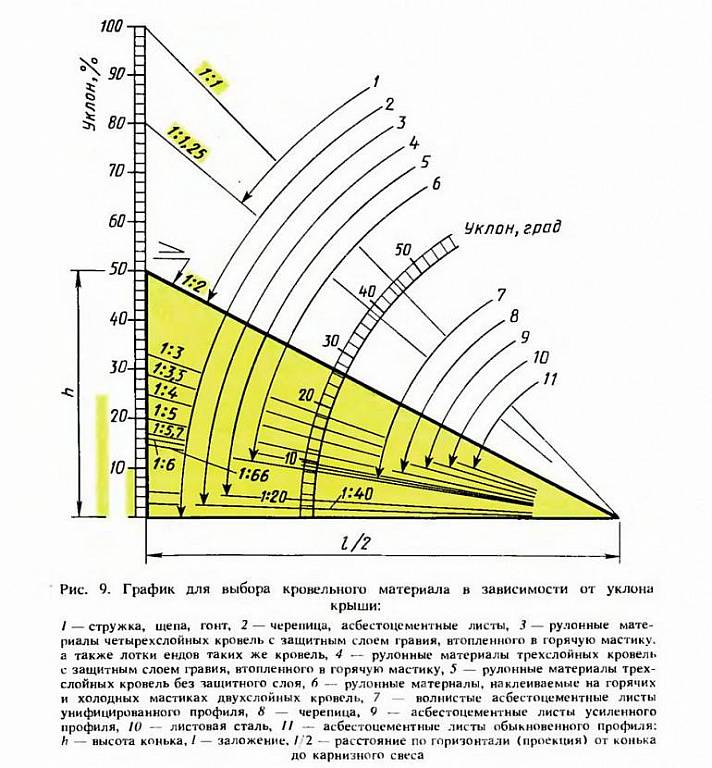

Угол наклона скатов крышиИсточник arhplan.ru

История появления крыши Судейкина

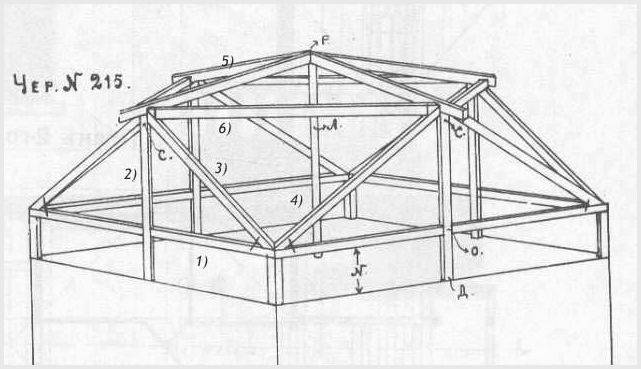

Конструкция крыши Судейкина

Немногие из профессиональных строителей и архитекторов, не говоря уже о простых людях, знают, что такое крыша Судейкина и как она вообще сооружается. Хоть на самом деле ещё в дореволюционный период такой тип крыши на территории России был крайне популярным.

В далеком 1914 году архитектор Григорий Судейкин издал свою собственную книгу под названием «Альбом проектов зимних дач, особняков и изб». В ней можно отыскать самостоятельно созданные архитектором расчеты разных крыш для разных домов.

В те далекие времена очень большим спросом пользовались практически все известные сегодня формы крыши, но, тем не менее, представленная печатная книга среди специалистов вызвала невероятно большой ажиотаж.

Но, несмотря на такую востребованность в древние времена, сегодня конструкция Судейкина не пользуется такой популярностью, и этому есть своим объяснения:

• Необходимость проведения тщательного и точного расчета, как несущих элементов, так и нужных кровельных материалов.
• Невозможность использования некоторых определенных кровельных материалов, к примеру, металлочерепицы, поскольку она обладает большим непродуктивным расходом.
• Некоторое ограничение использования такой формы только квадратными в плане домами.
• Несколько необычный внешний вид, который некоторых людей привлекает, а некоторых и отталкивает. Дело в том, что такая крыша будет уместность только на домах определенных стилей, поскольку, как уже неоднократно говорилось, она особенная и не такая, как все остальные.
• Незнание вообще о том, что существует подобная крыша.

Конструкция Судейкина

Автором конструкции является архитектор Григорий Судейкин. В 1914 году он издал книгу, в которой подробно описывал своё изобретение, пригодное для использования в строительстве зданий различного назначения. Изобретение Судейкина стало настоящей сенсацией. Практически все модели, используемые сегодня, уже были известны. Отличительной особенностью крыши Судейкина являлось отсутствие стропильной системы. Брусья устанавливают таким образом, что образуется восьмигранный купол. Затем укрепляют кровлю, которая состоит из такого же количества треугольников. В центре крыши расположен опорный столб. Чтобы наличие столба не нарушало пространство чердачного помещения, нужно увеличить несущую способность остальных конструкций. Верхняя часть купола должна быть поднята под более острым углом.

В своей книге Судейкин привёл расчёты, доказавшие, что его изобретение отличается экономичностью и практичностью. На возведение такой крыши уходит значительно меньшее количество строительного материала, а пространство второго этажа может быть использовано более продуктивно.

Недостатки кровли

Изобретение гениального архитектора было довольно быстро забыто. Некоторые детали её конструкции необходимо было изготавливать вручную, так как они не подлежали серийному производству. Идею Судейкина иногда использовали в советской архитектуре. Однако увидеть эту конструкцию в частном строительстве до недавнего времени было очень сложно. Возрождение идеи принадлежит энтузиастам, постаравшимся воссоздать крышу по старым чертежам. В настоящее время конструкция Судейкина по-прежнему не используется в массовом строительстве. Тем не менее, некоторые строительные фирмы предлагают её возведение своим клиентам.

Существует множество причин, мешающих использовать изобретение в промышленном масштабе. Некоторые архитекторы просто не знают о его существовании. Кроме этого, крыша Судейкина имеет необычный внешний вид, который может понравиться далеко не каждому клиенту. Для того, чтобы возвести конструкцию, необходимо провести немалое количество высокоточных расчетов, осуществить которые под силу не всем специалистам. Крыша подходит только для квадратных построек, а при её возведении не рекомендовано использование некоторых кровельных материалов.

Достоинства кровли

Несмотря на сложности, возникающие при строительстве, конструкция Судейкина набирает всё большую популярность. Для возведения крыши необходимо использовать мелкоячеистые материалы. Это могут быть битумная или керамическая черепица. Помимо этого, можно использовать рулонные или ненаправленные листовые материалы. При применении металлочерепицы следует учитывать тот факт, что листки должны иметь треугольную форму и располагаться в одном направлении.

Вероятно, при строительстве крыши Судейкина придётся использовать большее количество кровельного материала. Однако владельцы домов, построенных с применением этой конструкции, характеризуют крышу только с положительной стороны. Одно из главных преимуществ состоит в большем количестве свободного пространства, которое было бы недоступно при использовании другой модели кровли. Благодаря особенной форме крыша Судейкина не накапливает снег в большом количестве.

Есть у конструкции и другие немаловажные достоинства, например, отсутствие горизонтальных участков водостоков. Собравшаяся по желобам вода переходит в водосточные труды. Между скатами крыши нет разжелобков, поскольку все углы наклона кровли выпуклые. Разжелобки способствуют накоплению льда, воды или снега. Со временем это приводит к порче кровельного материала. Чердачное помещение всегда будет очень хорошо освещено, поскольку есть возможность разместить окна на всех фронтонах. Конструкция Судейкина не требует специального мансардного окна. Высокоточные расчёты показали, что под такой крышей можно использовать до 90% пространства.

Новым по-прежнему называют хорошо забытое старое. Изобретение архитектора, жившего в дореволюционной России, вновь возвращается в строительное ремесло. Распространение тенденции, вероятно, приведёт к тому, что конструкция будет использоваться для строительства целых коттеджных посёлков. Универсального решения для каждой отдельно взятой постройки не существует. При строительстве нужно учитывать не только возможность использовать чердачное помещение, но и ряд других факторов. Однако, по мнению специалистов, изобретение Судейкина имеет больше достоинств, чем недостатков.

Проект из прошлого

Талантливый русский архитектор Григорий Михайлович Судейкин предложил немало интересных проектов для загородного частного строительства. В начале прошлого столетия им были изданы несколько альбомов с точными расчетами и чертежами, по которым работают и до сих пор. Самым известным из его детищ стала крыша, называемая по фамилии создателя – крыша Судейкина. От других кровельных систем она отличается не только количеством и формой скатов, но и устройством. Крыша состоит из восьми треугольников, четыре из которых соединяются острием вверх, а четыре — острием вниз. Каркас собирается из брусьев и в исходном варианте опирается на несущий центральный столб, отсутствует стропильная система в обычном понимании. Чтобы крыша гармонировала со стенами, оптимальное соотношение высоты стен к длине – 75/100% (3/4).

Проект предназначен для домов квадратной формы и позволяет на 90% использовать мансардное помещение, которое получается светлым благодаря окнам, расположенным во фронтонах. В своем альбоме Судейкин составил сравнительную таблицу, доказывающую, что при устройстве его крыши получается наибольший размер мансарды и требуется наименьшее количество кровельного материала. Кроме практической составляющей немаловажна и декоративность этой необычной конструкции – она украшает квадратные дома, позволяя отойти от штампов.

Чем отличается крыша Судейкина от традиционных вариантов. В чем преимущества оригинального проекта. Технология и нюансы

Обустройство мансарды вместо холодного чердака дает возможность увеличить полезную площадь, сэкономив на возведении полноценного второго этажа. Даже с учетом некоторой ограниченности пространства, обусловленной конструктивом обычных кровельных систем, в мансарде достаточно места для небольшой спальни или гостевой. Чтобы вместо скатов были полноценные стены и максимум места, используют купольную конструкцию кровли-восьмигранника, спроектированную еще в начале прошлого века. Пользователи FORUMHOUSE убедились в жизнеспособности оригинальной крыши, созданной архитектором Судейкиным.

Это интересно: Пенопласт — технические характеристики, размеры

Недостатки проектов Судейкина

Конструкция Судейкина не стала массовой. Она не была распространена во времена жизни архитектора и в наши дни не особо востребована. Это можно объяснить тем, что специалистов готовых воплотить в жизнь купольную кровлю не так много. А ведь именно таким людям известна технология изготовления.

Кровельщики с высшим образованием, изучавшие все виды возведения кровли, говорят о невозможности создания такой крыши самостоятельно на участке. Для этого нужен профессиональный расчет по не типовому проекту и достаточный опыт.

1. Подходит для домов квадратной формы. Однако, именно такую форму меньше всего используют на территории России.
2. Большая часть элементов конструкции не поставлена на серийное производство. Поэтому процентное соотношение ручных работ увеличивается.
3. Обязательно предварительное проведение расчетов. Без проектной документации и чертежей смонтировать конструкцию не удастся.
4. Ограниченный перечень материалов, который можно использовать для кровли. Например, черепица для этих целей не подходит потому, что будет много отходов — около 30%.
5. При несоблюдении пропорций конструкция будет выглядеть плоской и не привлекательной. То есть нарушать пропорции нельзя, даже если дом строит инженер с опытом.

Однако недостатки перекрывают достоинства, которых больше. Ремонт такой кровли дешевле классических. И внешний вид не оставит никого равнодушным.

Как выбрать тип стропильной системы для 4-скатной кровли?

При отсутствии центральной опоры кровли, выбор делается в пользу висячей стропильной системы. Если для каждой стропилины можно найти верхнюю и нижнюю опоры, то следует выбрать наслонную конструкцию. Этот вариант проще и доступней для непрофессиональных мастеров. Нужно лишь запомнить два главных условия: при жестком креплении низа и верха стопил, необходим усиленный мауэрлат, так как на него передается распор; при шарнирном креплении или полужестком соединении (например, верх шарнирный, а низ – жесткий или наоборот), мауэрлат усиливать не нужно:

Выбор одного из видов четырехскатной кровли должен быть обусловлен формой самого дома. Для квадратных домов возводятся шатровые стропила, для прямоугольных – вальмовые. Также, можно встретить сложные многоскатные крыши комбинированного вида, которые содержат и вальмовые и шатровые элементы.

И вальмовые и шатровые конструкции сохраняют основные функции двускатной кровли (например, возможность обустройства мансарды) и смотрятся очень эстетично:

Монтаж крыши Судейкина своими руками

Чтобы реализовать проект крыши Судейкина своими руками, необходимо придерживаться следующего алгоритма работ:

1. По углам здания необходимо установить стоечные балки, которые должны быть одинакового размера. Установленные стойки должны образовывать квадрат. По верхней части делают обвязку, используя для этих целей брусья, в конечном итоге должен получиться четырехугольник правильной формы.
2. После этого приступают к вычислению центра у каждой балки, установленной в горизонтальном положении и у стены. Затем устанавливают еще дополнительно 4 стоечные доски, которые необходимо закрепить в центральной части каждой стены и горизонтальной балки.

3. Следующий этап – подготовка брусьев требуемого размера. Для удобства рекомендуется центральные стойки прикрепить к угловым обвязкам. В центре должна располагаться балка, на которую приходится основное давление всей конструкции. Как правило, высота данной балки должна быть выше всех других элементов, используемых в строительстве крыши своими руками.

4. После этого потребуется горизонтальные центральные стойки, находящиеся в центре конструкция, соединить с помощью строительных гвоздей. Затем переходят к монтажу брусьев, которые в дальнейшем будут объединять крышу. Данные доски должны выступать за пределы стен, в результате чего должен получиться свес.
5. Следующий этап – крепление горизонтальных брусьев, которые должны объединять фронтон, стоечные доски и бруски – должен получиться квадрат. В процессе выполнения строительных работ собственными руками рекомендуется использовать крепежные элементы высокого качества. При этом после фиксации каждого элемента необходимо проверять прочность конструкции.

Для кровли рекомендуется использовать мягкие материалы. При этом стоит учитывать, что архитектор Григорий Судейкин создавал конструкцию с учетом, что будет использовано покрытие из железа.

Выбор материала для крыши Судейкина перед началом строительства

Огромное разнообразие материалов не коснулось крышу Судейкина. Самым подходящим вариантом являются быстрорезные материалы по типу гибкой черепицы или профнастила, а также древесины. Можно предпочесть и мелкоячеистую поверхность. Однако классическая конструкция рассчитана на железное покрытие.

Рассматривая крыши домов, фото которых представлены в статье, вы можете заметить, что современный и недорогой, а также такой весьма привлекательный материал, как черепица, не используется для крыши Судейкина по той причине, что в процессе работы вы столкнетесь с большим количеством отходов. Оно образуется из-за необходимости сооружать элементы треугольной формы.

Как сделать крышу Судейкина

Принципиальных отличий между установкой изоляции и кровельных материалов для крыши Судейкина и классической мансарды нет

Нужно обратить внимание на то, что в отличие от стандартной двухскатной кровли, учитываются необычные для наших современных инженеров треугольные опорные элементы, которые рассчитываются по другой формуле от обычных квадратов. Пошаговый проект, как устанавливается крыша от Судейкина, выглядит следующим образом:

1. Укрепляются стоечные балки по углам здания. У этих досок обязательно должна быть равная величина;
2. Стойки образуют абстрактный квадрат, по верхним частям досок нужно сделать специальную обвязку при помощи брусьев и создать правильный четырехугольник;
3. Далее требуется рассчитать центр каждой горизонтальной балки и стены здания, естественно эти величины должны совпадать;
4. Установите еще четыре стоечных доски, но их монтируем уже в центре каждой горизонтальной балки и стены. Чтобы Вам было легче, советуем отмечать на боковых поверхностях здания и досках центральные точки при помощи мела;
5. После вымеряем оптимальные размеры брусьев, которые образуют каркас крыши. Для большего удобства нужно присоединить центральные стойки к обвязкам по углам и приподнять их на стоечных балках;
6. Балка, на которую приходится давление всех остальных несущих досок, находится в центре. По умолчанию её высота выше все остальных стоек, за счет этого и образуется знаменитый угол Судейкина и обтекаемые углы;
7. Далее при помощи специальных строительных гвоздей, соединяем горизонтальную центральную стойку в центре сооружения, чем упрочняем весь конструктив, и монтируем брусья, которые объединят крышу. Эти доски обязательно должны выступать за пределы стены, чем образуют карнизный свес. Чем ниже он будет, тем проще смонтировать водосточную систему.
8. Далее на дом нужно установить горизонтальные брусья, которые объединят фронтоны, стоечные доски и бруски, после чего образуется правильный объемный квадрат;
9. Архитектор Судейкин настаивал на том, что нужно использовать для установки только мощные крепежные элементы. Это могут быть саморезы, гвозди 100 или 200 (если позволяет материал покрытия). После монтажа каждого элемента проверяйте прочность конструкции, иначе долговечность крыши составит не более 20 лет.
10. В качестве материала, как мы уже говорили, нужно подобрать либо поверхности с мелкими ячейками, либо быстрорезные. Оптимальным решением будет мягкая битумная черепица, металлический оцинкованный профиль (желательно, окрашенный с двух сторон), дерево. Стоит отметить, что Григорий Судейкин рассчитывал стандартную конструкцию крыши именно для железного покрытия.

Фото — Деревянная крыша Судейкина К сожалению, такое простое и красивое описание крыши не пользуется сейчас успехом. Многие хозяева просто считают непрактичным возводить дома из монолита в форме квадрата. Но Вы можете попробовать самостоятельно просчитать крышу Судейкина для своего нетипового проекта.

Особенности крыши Судейкина

Проект Судейкина отличается наличием большого количества различных практических преимуществ. Многие архитекторы выделяют несколько главных особенностей. К ним относятся следующие технические характеристики:

Можно максимально использовать пространство всего чердака, соорудив помещение, подходящее для жилья. Это обеспечивается за счет удобной высотой кровли;

Компактный чердак, располагающийся над мансардой, образует вентиляционную прослойку, которая заметно увеличивает эффективность теплоизоляционных свойств дома;

Проблема освещенности мансардного помещения решается с помощью четырех огромных фронтонных окон, являющихся наиболее оптимальным вариантом в данном случае;

На крыше не накапливается влага, а также не образуются снежные мешки, потому что на ней отсутствуют «карманы» ендова;

Достаточно большой угол крутизны монтированной кровли Судейкина позволяет обеспечить беспрепятственный и постоянный отвод атмосферных осадков. При этом не понадобится сооружать специальную систему водоотведения. Таким образом, можно существенно сэкономить денежные средства при приобретении всех необходимых строительных материалов.

Фото дома с крышей Судейкина

Не смотря на наличие множества преимуществ, следует отметить, что крыша Судейкина не обрела огромной популярности и не стала столь востребованной.

Это объясняется тем, что у данной конструкции имеется перечень недостатков, препятствующих ее широкому признанию. Ними являются следующие минусы:

Необходимость в покупке кровельного материала, который будет отвечать установленным требованиям;

В каждом случае для кровли следует выполнять индивидуальный профессиональный расчет;

Преимущественное количество деталей не производятся в нужном объеме, поэтому приходится тратить много времени на подготовительные работы.

Кровельные материалы

Судейкин рассчитывал кровлю под оцинкованное железо, но сегодня гораздо более внушительный выбор покрытий. Бытует мнение, что для этой крыши больше подойдут мелкоштучные материалы или мягкая черепица, так как листовые разновидности придется сильно резать. Конечно, по декоративности вариации мягкой черепицы выигрывают у листовых материалов, но их цена для многих неподъемна. Как показала практика, купольную восьмигранную крышу можно смело крыть ондулином, металлочерепицей и даже металлопрофилем. Если правильно посчитать необходимое количество, используя как онлайн-калькуляторы, так и редакторы, в которых можно прорисовать раскладку, реально обойтись практически без отходов. Это тоже проверено и доказано нашими форумчанами.

GnorkУчастник FORUMHOUSE

Встречал высказывания, что отходов металлочерепицы на такой крыше очень много. Вот на фотографии ВСЕ отходы с моей крыши. Ширину кусков можно понять из шага волн черепицы. Шатровая и четырехщипцовая крыши в этом смысле не конкуренты. Единственно, расчет количества материалов продавцам доверять нельзя. У них метров на 30-40 больше получалось. И саморезов надо примерно на треть больше, чем они по нормативам считают.

CancerУчастник FORUMHOUSE

Я сделал себе такую крышу. Крыл ондулином, особых сложностей не возникло, результат – на фото.

AleSPУчастник FORUMHOUSE

Я делал ондулином нижегородским, кроил по месту, треугольный остаток у меня уходил, как правило, в то же самое место другого ската крыши, обрезков осталось мало, самое сложное было рассчитать нужное количество листов, рассчитал 42 листа, купил на всякий случай 44, потратил 41 лист. Пилил цепной пилой.

MamarusyyУчастница FORUMHOUSE

На крышу – коричневый ондулин, точнее, ондуру, все очень бюджетно, решили вразбежку класть, чтобы сплошного шва не было. Цветовая палитра ондулина и ондуры немного отличается, мне больше понравились оттенки ондуры. Я разложила 1 верхнюю и 1 нижнюю части крыши, а сверху – ондулин, учитывая нахлесты, строитель сказал начинать крой с центра. От того, что класть решили вразбежку, количество листов не изменилось. У меня осталось лишних 4 листа ондулина, которые я как раз взяла «на всякий пожарный».

Крыша Судейкина, отделанная мягкой черепицей у форумчанина kukan.

Преимущества и недостатки крыши Судейкина

Проекты домов с крышей Судейкина

Преимущества:

• Обладает колоссальной жесткостью и прочностью;
• Для опоры данной конструкции достаточно только наружных стен, без выгонки дополнительных внутренних несущих стен;
• Такая конструкция позволяет использовать площадь мансарды на 90%. Большое чердачное пространство можно обустроить как отдельную комнату, воплотив всю свою фантазию и креатив;
• Благодаря восьмиугольной планировке можно реализовать дополнительное дневное освещение, установив в каждом из фронтов окна;
• Из-за большого уклона не требуется установка водоотводящих желобов. Снег и вода с большой скоростью сходят с поверхности крыши, не скапливаясь и не образуя карманы с застоем воды, из-за которых может разрушится вся балочная система;
• Крыша Судейкина улучшает показатели теплоизоляции всего здания за счет образования под куполом слоя воздуха, препятствующего прониканию холода извне;
• Это необычный, и вместе с тем экономичный вариант возведения крыши. Расход строительных материалов намного меньше, чем при монтаже классической двухскатной крыши.

Недостатки:

• Такая конструкция в идеале подходит только для квадратного дома. Хотя сейчас современные инженеры-строители утверждают, что ее можно возвести и на прямоугольное здание, разница будет только в специальных расчетах. Для ступенчатых сооружений со сложной геометрией устройство крыши Судейкина невозможно;
• Все стропилы и балки необходимо изготавливать одной партией по индивидуальному расчету, четко подгоняя по размерам каждую деталь;
• Крышу Судейкина невозможно выполнить «на глаз», без предварительного проекта, где будут проведены все необходимые расчеты и учтены все риски. Лучше всего и проект, и его реализацию на площадке заказать у одной профессиональной строительной компании, где есть и свои инженеры-разработчики, и бригада квалифицированных строителей;
• Выбор кровельных материалов ограничен. Не все покрытия подойдут для обустройства этой крыши. Для монтажа рекомендуют применять материалы, легко принимающие треугольную форму, при разделе которых не будет много ненужных отходов. Для покрытия подойдут любые мягкие кровельные материалы: битумная черепица, ондулин, ондувилл и тд. В оригинале у Судейкина покрытие состоит из оцинкованного листового железа;
• Сбор такой конструкции очень трудоемкий, сложный, отнимающий много времени и сил. По числу граней эта крыша превосходит во много раз все остальные формы крыш. Строительство крыши Судейкина не распространено в России как раз из-за ее сложности проведения работ. Поэтому найти действительно первоклассных специалистов в этой области очень трудно.
