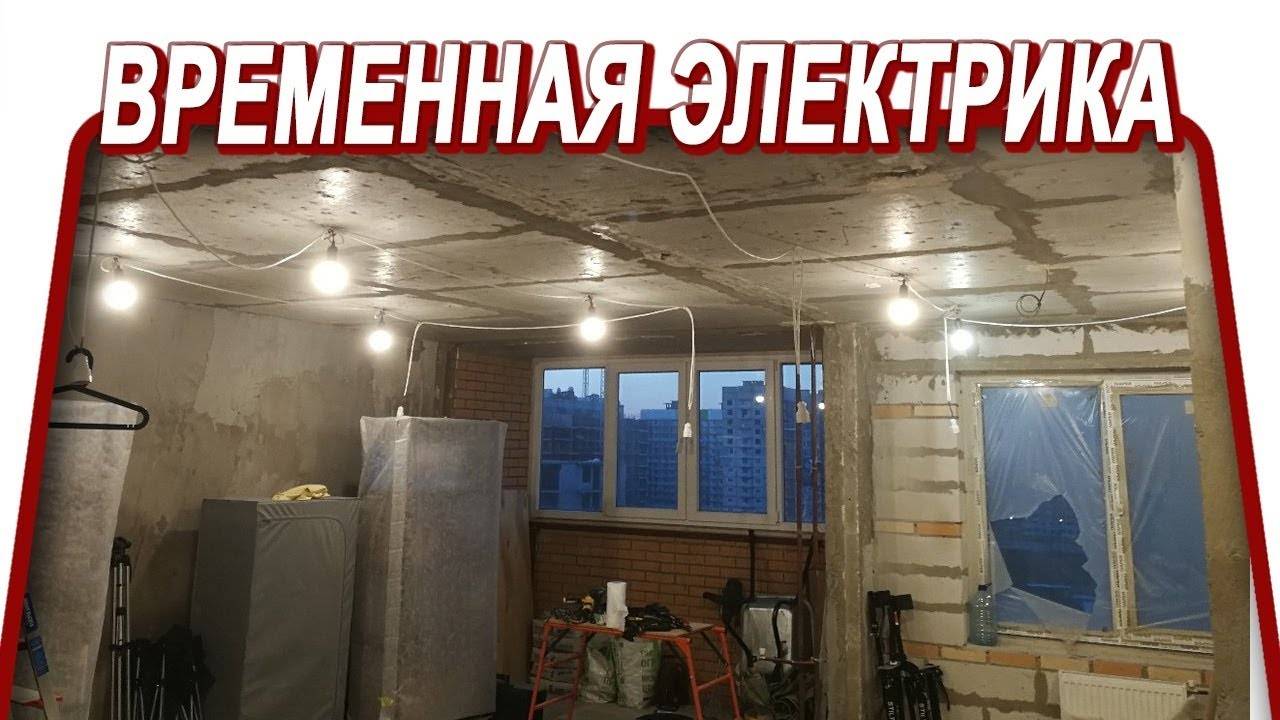

Устройство временного электроснабжения: Как устроено? Обзор

Подвесной блок для подключения

При этом существует оригинальный и очень простой выход из данной ситуации, предложенный мастером Виталием Коцабой, который в значительной степени облегчит вашу работу.

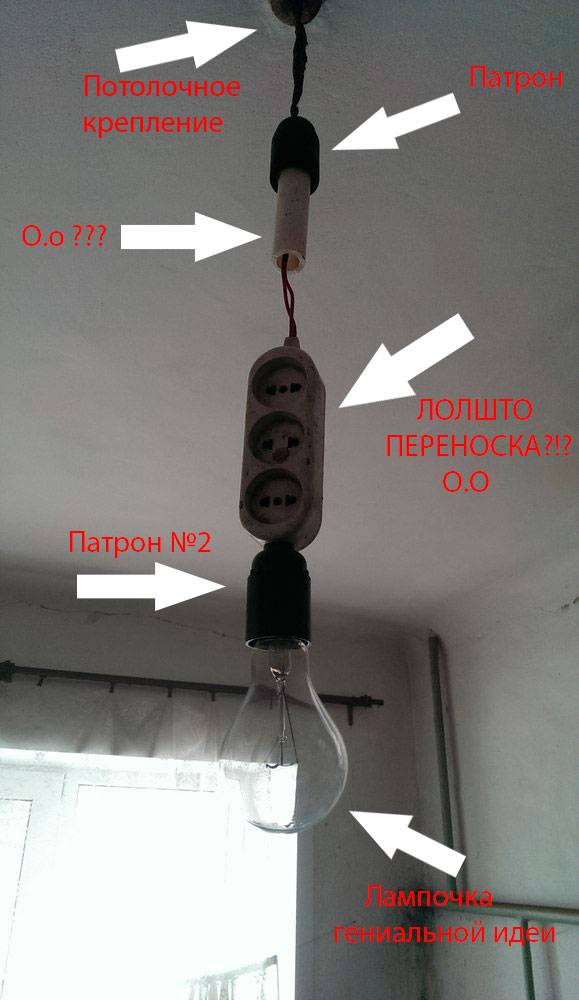

Речь идет о подвесных розетках, объединенных в одну схему с комнатным выключателем и лампочкой.

Нет не таких, как на фото сверху Все гораздо проще и эффективнее.

На один провод, в верхней части которого подключен патрон с лампочкой, цепляется розетка, а с ее обратной стороны монтируется обычный комнатный (накладной) выключатель света.

Им можно отключить или включить освещение в комнате, при этом сама розетка остается подключенной независимо от лампочки и напряжение в ней присутствует постоянно.

Провод конечно все равно придется тянуть от временного щитка, но лучше это делать не по полу, а подвешивать его на какой-нибудь быстрый потолочный крепеж.

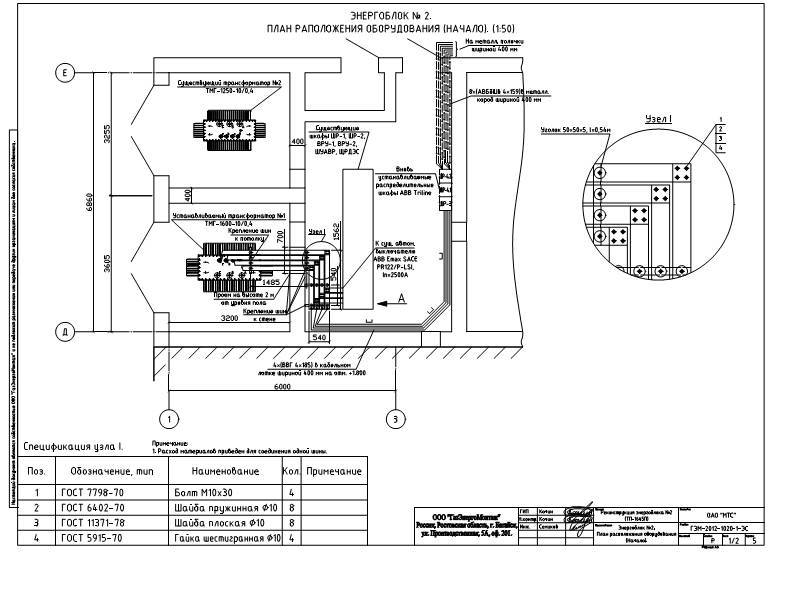

Разработка проекта подстанции

Для проектного решения предварительно подготавливаются следующие исходные материалы:

• Техническое задание на строительство объекта.
• Чертежи и сметные данные.
• График строительных работ.
• Планы по комплектации, конструкционному устройству и материалам подстанции.
• Сведения по характеристикам электроустановок и механизмов сооружения.
• Технологическая схема рабочих процессов.
• Перечень с монтажной оснасткой и приспособлениями, которые будут использоваться в ходе строительства.
• Схемы подземных коммуникаций с указанием карты прохождения кабелей, водопроводных линий и канализации.

На основе вышеназванных документов производится разработка проекта трансформаторной подстанции, в котором структурно описывается организационная карта рабочих мероприятий. В нее входит комплексный график строительства с очередностью выполнения технических операций, сведения по объемам материальных ресурсов, ситуационный план, транспортная схема на стройплощадке и т. д. Отдельно указываются требования к инженерно-коммуникационному обеспечению, производственной санитарии и технике безопасности. В частности, описываются параметры дорог, мостиков, лестниц, туалетов, систем пожаротушения и др.

Энергия магнитного поля планеты

Земля представляет собой своего рода конденсатор сферической формы, на внутренней поверхности которой накапливается отрицательный заряд, а снаружи – положительный. Изолятором служит атмосфера – через нее проходит электрический ток, при этом разность потенциалов сохраняется. Утерянные заряды восполняются за счет магнитного поля, которое служит природным электрогенератором.

Как получить на практике электричество из земли? По сути, необходимо подсоединиться к полюсу генератора и организовать надежное заземление.

Устройство, получающее электричество из природных источников, должно состоять из следующих элементов:

• проводник;
• заземляющий контур, к которому подсоединен проводник;
• эмиттер (катушка Тесла, высоковольтный генератор, позволяющий электронам покидать проводник).

Схема получения электроэнергии

Верхняя точка конструкции, на которой расположен эмиттер, должна располагаться на такой высоте, чтобы за счет разницы потенциалов электрического поля планеты электроны поднимались по проводнику вверх. Эмиттер их будет освобождать из металла и в виде ионов выпускать в атмосферу. Процесс будет продолжаться до тех пор, пока потенциал в верхних слоях атмосферы не станет вровень с электрическим полем планеты.

К цепи подключается потребитель энергии, причем чем эффективнее работает катушка Тесла, тем выше сила тока в цепи, тем больше (или мощнее) потребителей тока можно подключить к системе.

Так как электрическое поле окружает заземленные проводники, к которым относятся деревья, здания, различные высотные конструкции, то в городской черте верхняя часть системы должна располагаться выше всех имеющихся объектов. Своими руками создать подобную конструкцию не реально.

Видео по теме:

Из этого следует

Электроэнергия из земли потенциально может быть добыта, но сегодня нет технологий, которые позволяют сделать это эффективно. Если есть свой дом с участком, то можно поэкспериментировать с созданием земляной батареи из листов меди и алюминиевой фольги – чертежи и фотографии легко найти в Интернете. Но практика показывает, что мощность сделанного конденсатора заметно ниже заявленной и конструкция быстро выходит из строя. При этом финансовые затраты на материалы вряд ли когда-либо окупятся.

ВНИМАНИЕ! САЙТ ЛЕКЦИИ.ОРГ проводит недельный опрос. ПРИМИТЕ УЧАСТИЕ. ВСЕГО 1 МИНУТА!!!

⇐ Предыдущая16Следующая ⇒

Обеспечение строительной площадки электроэнергией является одним из определяющих факторов индустриализации и механизации строительно-монтажных работ. Поэтому для организации бесперебойного электроснабжения строительства при проектировании стройгенплана необходима разработка специального раздела проекта.

Система временного электроснабжения строительства проектируется в последовательности, предусмотренной схемой рис. 3.6 б.

Расчет электрических нагрузок при этом ведется различными методами: по удельной электрической мощности и по установленной мощности токоприемников.

Первым методом ведется расчет нагрузок для разработки общеплощадочного стройгенплана в составе ПОС. В основу метода приняты статистические данные о расходе электроэнергии на 1 млн. рублей годового объема строительно-монтажных работ. Он зависит от вида строительства и его отраслевой структуры.

В жилищно-гражданском строительстве на 1 млн. рублей приходится в среднем от 70 до 205 кВА удельной электрической мощности, отнесенной к мощности силовых трансформаторов, при годовом объеме СМР (в ценах 1984 года) от 3-5 млн. до 0,5 млн. руб., соответственно.

В промышленном строительстве этот показатель колеблется от 60 кВА до 400 кВА.

Расчетная мощность трансформаторов определяется по формуле:

,

где: С – годовой объем строительно-монтажных работ, определяемый по графику финансирования в период наивысшей интенсивности работ, млн. руб.;

р – удельная мощность, кВА/млн.руб.;

кт – коэффициент, учитывающий район строительства.

При проектировании ППР расчет нагрузок ведется по установленной мощности электроприемников – потребителей электроэнергии. Наиболее точным является способ расчета по мощности, необходимой для обеспечения работы строительных машин – Рс, выполнения строительно-монтажных работ – Рт, освещения наружной стройплощадки – Рон и внутренних помещений – Ров.

Расчет нагрузок ведется по формуле

,

где: Кс, Кт, Ко – коэффициенты спроса, зависящие от количества потребителей табл. 3.3.

cosφ – коэффициент мощности, зависящий от количества и загрузки силовых потребителей – 0,65 – 075.

1,1 – коэффициент, учитывавший потери в сети.

Мощность потребителей электроэнергии (кВт) определяется:

силовых установок Рс и для технологических процессов Рт – по справочникам и каталогам; устройств освещения; Ров, Рон – по удельным показателям мощности на освещаемую площадь (табл. 3.3., 3.4.).

Пересчет мощности в кВА в установленную мощность в кВт производится по формуле:

Таблица 3.3.

Значения коэффициентов спроса Кс и мощности cosφ

№ п/п	Группа потребителей электроэнергии	Кс	сosφ
1. 2. 3. 4.	Башенные краны Установки электропрогрева Наружное электроосвещение Внутреннее электроосвещение	0,7 0,5 1,0 0,8	0,5 0,85 1,0 1,0

Таблица 3.4.

Удельные показатели мощности

№ п/п	Наименование потребителей	Средняя освещенность, лк.	Удельная мощность Вт/кв. м.
1. 2. 3. 4.	Территория строительства в зоне производства работ Зона монтажа строительных конструкций и каменной кладки Освещение помещений (конторы, общественные здания) Для разных потребителей в среднем	0,4 3,0 1,0

Источниками электроснабжения на строительной площадке являются трансформаторные подстанции стационарного или передвижного типа. Стационарные трансформаторные подстанции сооружаются в подготовительный период строительства и рассчитываются на мощность от 10 до 1800 кВА. Передвижные трансформаторные подстанции используются на объектах, не обеспеченных постоянным электропитанием. Они подключаются к источникам высокого напряжения энергосистемы (действующей стационарной трансформаторной подстанции) посредством кабеля или воздушной линии. Характеристика некоторых видов передвижных трансформаторных подстанций приведена в табл. 3.5.

Таблица 3.5.

Характеристика комплектных трансформаторных подстанций стационарного типа

⇐ Предыдущая16Следующая ⇒

Дата добавления: 2016-12-06; | Нарушение авторских прав | Изречения для студентов

Бензо- газо- или дизель-генератор

Один из наиболее бюджетных вариантов системы резервного электроснабжения — это приобретение автономной электростанции – генератора.

Генераторы бывают дизельные, газовые и бензиновые.

Бензогенератор — автономное устройство, которое предназначено для обеспечения током электрических приборов и оборудования. Генератор оборудован двигателем внутреннего сгорания.

Один из главных плюсов покупки такого устройства — это низкая цена, варьируется от 4-х до 10-ти тысяч рублей, конечно, есть и гораздо более дорогие модели.

Такой генератор может обеспечить резервное электроснабжение загородного дома, квартиры. Его можно также брать при выездах на природу.

Бензогенератор не сможет обеспечить бесперебойное постоянное питание, его рекомендовано применять в аварийных случаях, время работы не должно превышать 5–7 часов, иначе двигатель может перегреться, что неминуемо приведет к поломке.

Работает генератор на 92 бензине, что также при постоянном использовании обойдется в «копеечку».

Видео:

При работе генератора необходимо оборудовать помещение вентиляцией, т. к. в процессе сгорания топлива в двигателе образуются выхлопные газы.

Так, для резервного электропитания в случаях аварийных отключений электричества, бензогенератор станет отличным решением.

Дизельный генератор может обеспечить бесперебойное питание от нескольких дней до нескольких недель.

Срок службы у него дольше, чем у бензинового генератора.

Из минусов дизельного генератора можно отметить: высокая цена такой автономной электростанции – от 20-ти тысяч рублей и до сотен тысяч.

При поломке такого агрегата ремонт и запасные части обойдутся также недешево

Также одно немаловажное обстоятельство то, что у дизельного генератора высокая шумность при работе

Для работы мощного дизельного генератора необходимо звукоизоляционное помещение с системой вентиляции. В отличие от бензинового генератора, при сгорании солярки пары выхлопа гораздо токсичнее.

Фото:

Наиболее оптимальное решение — это установка генератора за пределами дома. Но и тут есть свои подводные камни, так дизельный генератор не будет работать при температуре ниже -5 градусов.

Для использования в зимнее время лучше всего обзавестись специальным защитным чехлом.

Приобретение такого генератора будет обоснованным для использования помещения с большим количеством электроприборов.

Он экономичный и топливо для него обходится дешевле, чем бензин или солярка, но вместе с тем, цена на такую установку очень высока.

Для газового генератора необходимо подключение к системе газоснабжения, что не всегда удобно.

Инверторный генератор – пожалуй, самый прогрессивный вид генератора, обеспечивающий резервное электроснабжение.

Он обладает рядом преимуществ:

• небольшой вес (в несколько раз меньше, чем у обычного генератора);
• удобство;
• экономичность.

Инверторные генераторы работают на бензине или солярке, но расход топлива у них меньше на 30–40%.

Применение инверторного генератора рекомендовано для резервного питания бытовой и электронной техники.

Экономия топлива в таких генераторах происходит за счет автоматической регулировки оборотов. При уменьшении нагрузки генератор сам включает экономичный режим.

ЭКСПЕРТИЗА СМЕТНОЙ ДОКУМЕНТАЦИИ. ЭКСКЛЮЗИВНО!

Дорогие и уважаемые наши Заказчики!

Хотим довести до вашего сведения одну очень важную информацию. Наше Правительство, заботясь о качестве предоставляемых в строительстве услуг, а также беспопокоясь о некотролируемом росте стоимости строительства, особенно за бюджетные деньги, внесло в Градостроительный Кодекс Российской Федерации некоторые изменения. Отныне, с 01.01.2020 года, сметную оценку стоимости строительства имеет право проводить только эксперт-сметчик, обладающий квалификационным аттестатом по направлению «Ценообразование и сметное нормирование», выданным Минстроем России.

На сегодняшний день, таких экспертов-сметчиков у нас в стране единицы. Но, Экспертный центр «ИНДЕКС», как ведущая экспертная организация России, в области строительства, заранее побеспокоилась об этом и все наши эксперты-сметчики прошли данную аттестацию. Поэтому в штате нашей организации имеется целый ряд квалифицированных аттестованных специалистов по ценообразованию и сметному нормированию.

Мы, всегда будем рады помочь вам, в любых, даже самых сложных вопросах обоснования сметной стоимости строительства, а также в спорных ситуациях, в том числе с ведомственными и надзорными органами, а также в случае судебных разбирательств.

Общее понятие

Электрическая сеть представляет собой совокупность отдельных элементов, подчиненных общей задаче. К их числу принято относить:

• линии электропередач (ЛЭП);
• подстанции (ПС);
• пункты:

• распределительные (РП);
• секционирующие (СП).

Каждый из указанных элементов выполняет собственную функцию. К примеру, ПС предназначен для изменения напряжения в сети, а СП для его аварийного отключения. РП – распределяет энергию внутри отдельного элемента сети. Это оборудование наиболее приближено к потребителю.

Времянка с тремя розетками

Данная конструкция неудобна тем, что:

во-первых, вам необходимо покупать два разных изделия

во-вторых, розетка всего лишь одна

Как показывает практика, даже двух розеток чаще всего не
хватает. Поэтому лучше применять тройные блоки розеток-переносок, которые уже
идут со встроенным выключателем внутри корпуса.

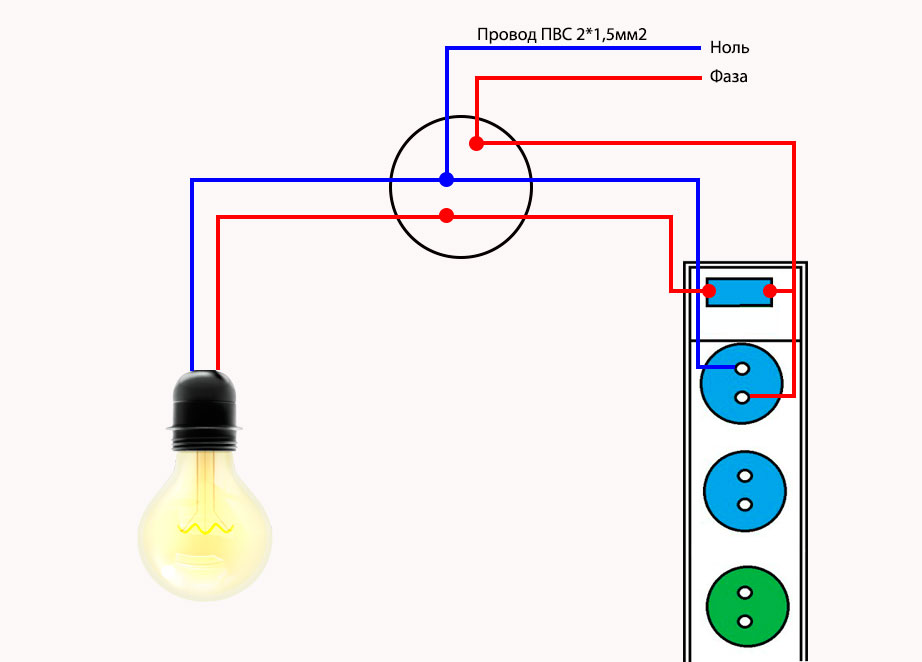

Естественно, блок придется разобрать и перепаять
подключение проводов согласно нижеприведенной схеме.

Только при сборке будьте внимательны, выключатель должен разрывать именно фазный проводник.

Хотите, чтобы все было с заземлением? Пожалуйста! Вместо трехжильного кабеля, спускающегося вниз к переноске, используйте четырехжильный.

Четвертая жила и будет “землей”. Правда эта земля должна
также присутствовать под потолком.

К такой конструкции уже можно подключать несколько инструментов одновременно. При этом не забывайте, что все подобные переноски рассчитаны на нагрузку не более 10-16А.

ТЕХНИЧЕСКИЙ ЦИРКУЛЯР

20 января 2006 г.

№ 10/2006

О схемах временного электроснабжения строительных площадок

Требования настоящего циркуляра распространяются на временные электроустановки, предназначенные для:

– возведения новых зданий;

– ремонта, реконструкции, расширения либо сноса существующих зданий;

– коммунальных инженерных работ;

– земляных работ;

– других работ подобного вида.

К электроустановкам указанных объектов предъявляются повышенные требования электробезопасности, учитывающие специфику устройства электроустановок в местах строительства.

Помимо общих требований, установленных главой 1.7 ПУЭ «Заземление и защитные меры безопасности» и ГОСТ Р 51321.1 (МЭК 60439-1) «Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний», при разработке схем временного электроснабжения строительных площадок следует учитывать специальные требования, установленные ГОСТ Р 50571.23 (МЭК 60364-7-704) «Электроустановки зданий. Требования к специальным электроустановкам. Электроустановки строительных площадок» и ГОСТ Р 51321.4 (МЭК 60439-4) «Устройства комплектные низковольтные распределения и управления. Часть 4. Дополнительные технические требования и методы испытаний устройств распределения и управления для строительных площадок».

До выхода специальных нормативных документов, регламентирующих требования к электроустановкам строительных площадок, предлагается руководствоваться следующим:

– для указанных установок величина допустимого напряжения прикосновения установлена 25 В переменного тока и 60 В постоянного тока;

– допустимое наибольшее время автоматического отключения питания переносных (передвижных) приборов при фазном напряжении 220 В снижается до 0,2 с;

– для обеспечения защиты при замыкании фазного провода на землю параметры заземляющего устройства по п. 1.7.101 ПУЭ пересчитываются в соответствии с требованиями п. 413.1.3.7 ГОСТ Р 50571.3 (МЭК 364-4-41) «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током», для допустимого напряжения прикосновения 25 В, значение RE

для строительных площадок принимается равным 20 Ом;

– в дополнение к требованиям главы 1.7 ПУЭ в электроустановке должна быть выполнена система защитного заземления, обеспечивающая защиту при замыкании на землю в электроустановке выше 1 кВ в соответствии с требованиями ГОСТ Р 50571.18 (МЭК 60364-4-442) «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава. 44. Защита от перенапряжений. Раздел 442. Защита электроустановок до 1 кВ от перенапряжений, вызванных замыканиями на землю в электроустановках выше 1 кВ». Если при однофазном замыкании на землю на трансформаторной подстанции 6-10/0,4 кВ напряжение на заземлителе превысит 33,5 В (соответствует допустимому напряжению прикосновения 25 В), нейтраль трансформатора должна быть заземлена на отдельный заземлитель;

– штепсельные розетки должны быть защищены устройством защитного отключения с номинальным отключающим дифференциальным током до 30 мА или применением безопасного сверхнизкого напряжения;

– для реализации схем электроснабжения следует применять специальные низковольтные комплектные устройства для стройплощадок (НКУ СП);

– НКУ СП должны иметь сертификат соответствия по ГОСТ Р 51321.1 и ГОСТ Р 51321.4;

– степень защиты оболочек НКУ СП определяется условиями применения в соответствии с ГОСТ 14254, но не ниже IP43 при закрытой двери и не ниже IP21 при открытой двери; при наружной установке без навеса степень защиты оболочки НКУ СП принимается не ниже IP54.

(Журнал «Безопасность труда в промышленности», вып. 3/2006)

Типы систем резервного электроснабжения длительного действия для загородного дома или коттеджа

Организация резерва электрической энергии для коттеджа оправдана в том случае, когда она регулярно поступает с длительными перебоями или же напряжение в сети не соответствует нормам. С серьезными нарушениями потенциала стабилизаторы не справятся, поэтому дополнительный источник тока должен покрывать основные потребности в освещении и работе вспомогательного оборудования.

Обычно резервное электроснабжение и бесперебойное питание сетей дома осуществляется при помощи «бесперебойника» UPS на аккумуляторах или газового генератора. Почему газового? Дело в том, что этот выбор обусловлен незначительными расходами на топливо и простыми правилами эксплуатации.

Оборудование дополнительного энергоснабжения должно проявлять мгновенную реакцию на падение или отключение напряжения, а также обеспечивать работу основных потребителей довольно продолжительное время. Бесперебойные конструкции бывают двух типов: одноступенчатые и двухступенчатые.

Одноступенчатые системы для обеспечения резерва электроэнергии

По сути это обычная аварийная схема бесперебойного питания, с той лишь разницей, что здесь применяются более мощные и емкие АКБ. Специалисты утверждают, что такое несложное решение поможет там, где перебои не столь частое явление, а требования к мощности источника не категоричны. Если требования к продолжительности функционирования оборудования будут увеличиваться, то возникает необходимость применения батарей большей мощности и емкости. Однако такое решение связано с некоторыми проблемами:

• Литий-ионные АКБ и так недешевы, а с ростом емкости цена будет расти пропорцтонально.
• Батареи со свинцовыми пластинами дешевле, но занимают много места и требуют особых условий эксплуатации, потому что содержат кислоту.
• Чтобы быстро зарядить АКБ до следующего отключения сети, нужен зарядный ток большой величины и мощности домашней сети может быть недостаточно.
• Эксплуатационный ресурс аккумулятора составляет до 2 000 циклов «заряд-разряд», поэтому дорогую АКБ придется менять через каждые 2-3 года.

Двухступенчатый метод обеспечения резерва электропитания

Двухступенчатая система для организации надежного резервного электроснабжения загородного дома включает генератор и источник бесперебойного питания. Принцип ее работы прост – сразу после сбоя штатного электропитания включается ИБП, отвечающий за аварийную схему. Далее запускается генератор.

Такая конструкция не нуждается в мощном аккумуляторе, потому как он включается только на короткое время и нагрузка минимальна. Ресурс батареи в этом случае расходуется экономно, поэтому ее срок службы составляет более 10 лет. При этом стоит запомнить, что АКБ от автомобиля не подойдет для использования в ИБП. Мощность электрогенератора не ограничивается и зависит от потребностей пользователя.

Технические советы по электрификации строительной площадки

Работы на местности начинают после того, как выяснены все описанные выше организационные вопросы, сделан выбор системы однофазного или трехфазного напряжения, определена допустимая мощность.

Первым действием следует уточнить место установки вводного электричества щита. Его необходимо располагать в зоне строительства на удалении не более 25 метров от границ участка и резервного ввода при использовании автономной генераторной установки.

От него создается разметка всех кабельных трасс к местам:

• ответвительной опоры ВЛ;
• силовым цепям строительного оборудования;
• осветительным приборам системы освещения.

Силовые цепи используются для подключения механизмов:

• приготовления бетона и строительных растворов;
• подъема грузов на высоту талями или краном;
• сварки;
• деревообработки.

Систему освещения можно вначале создать из нескольких прожекторов или одного светильника. В дальнейшем потребуется ее расширять, используя основные и аварийные, местные и общие источники.

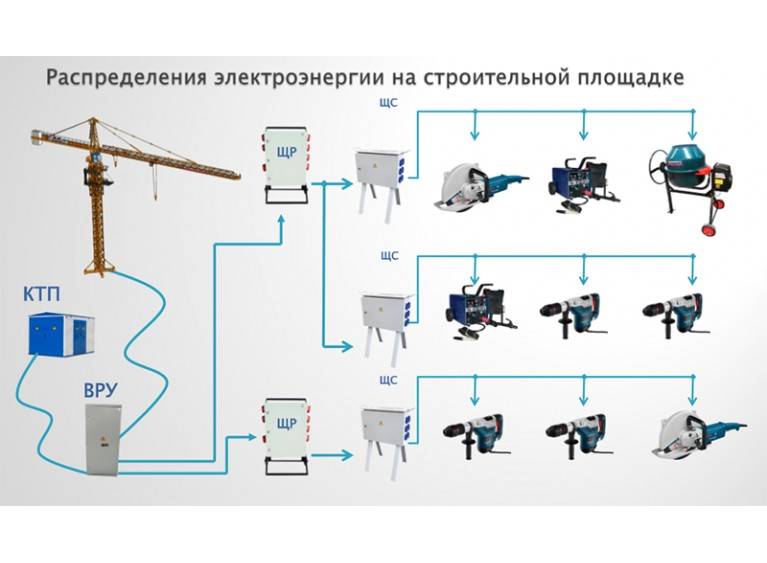

Типовые схемы подключения потребителей

Чтобы проложить электрические кабели, необходимо определиться с их длиной и типом, подбирая по мощности питаемых потребителей. На выбор кабеля может повлиять схема подключения нагрузок:

• радиальная;
• кольцевая;
• смешанная.

Принцип радиального подключения означает питание вводного щита от опоры ЛЭП и разводки от него кабельных линий ко всем без исключения потребителям отдельными магистралями.

Когда застройщик владеет резервным источником, например, автономным генератором, то можно применить кольцевую либо смешанную схему питания.

При кольцевом типе электроснабжения создается возможность подключения любого потребителя по кольцу от вводного щита или резервного генератора.

Смешанная схема несколько проще в исполнении, но допускает одностороннее питание каких-то неосновных потребителей.

В любом случае следует учитывать, что применение резервного питания исключает продолжительные перерывы строительных операций при пропадании электроэнергии от основной сети.

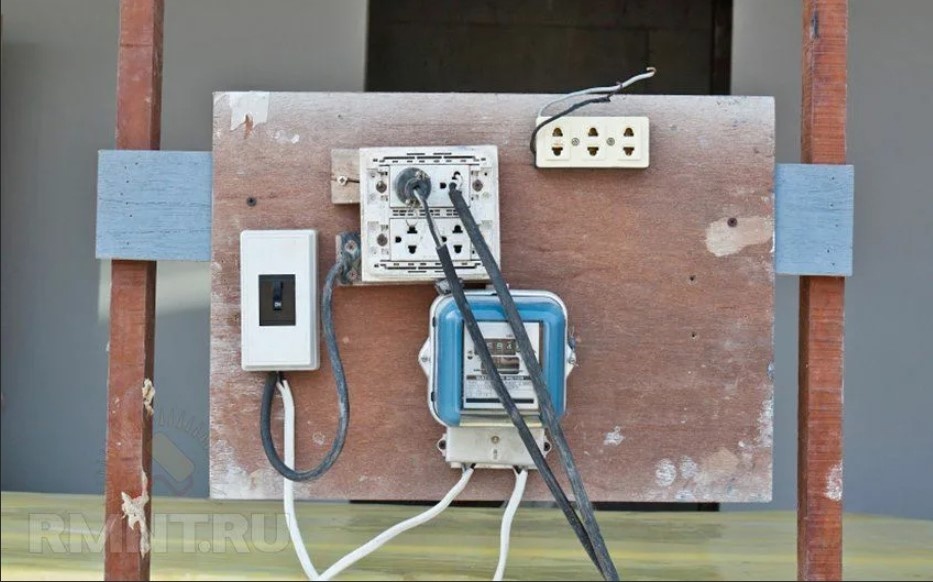

Рекомендуемые конструкции для вводного устройства

Отдельные строители, обладающие начальными навыками электрика низкой квалификации, самостоятельно подключают электрическую энергию к вводному устройству, особо не заботясь о правилах безопасности и рисках для здоровья окружающих.

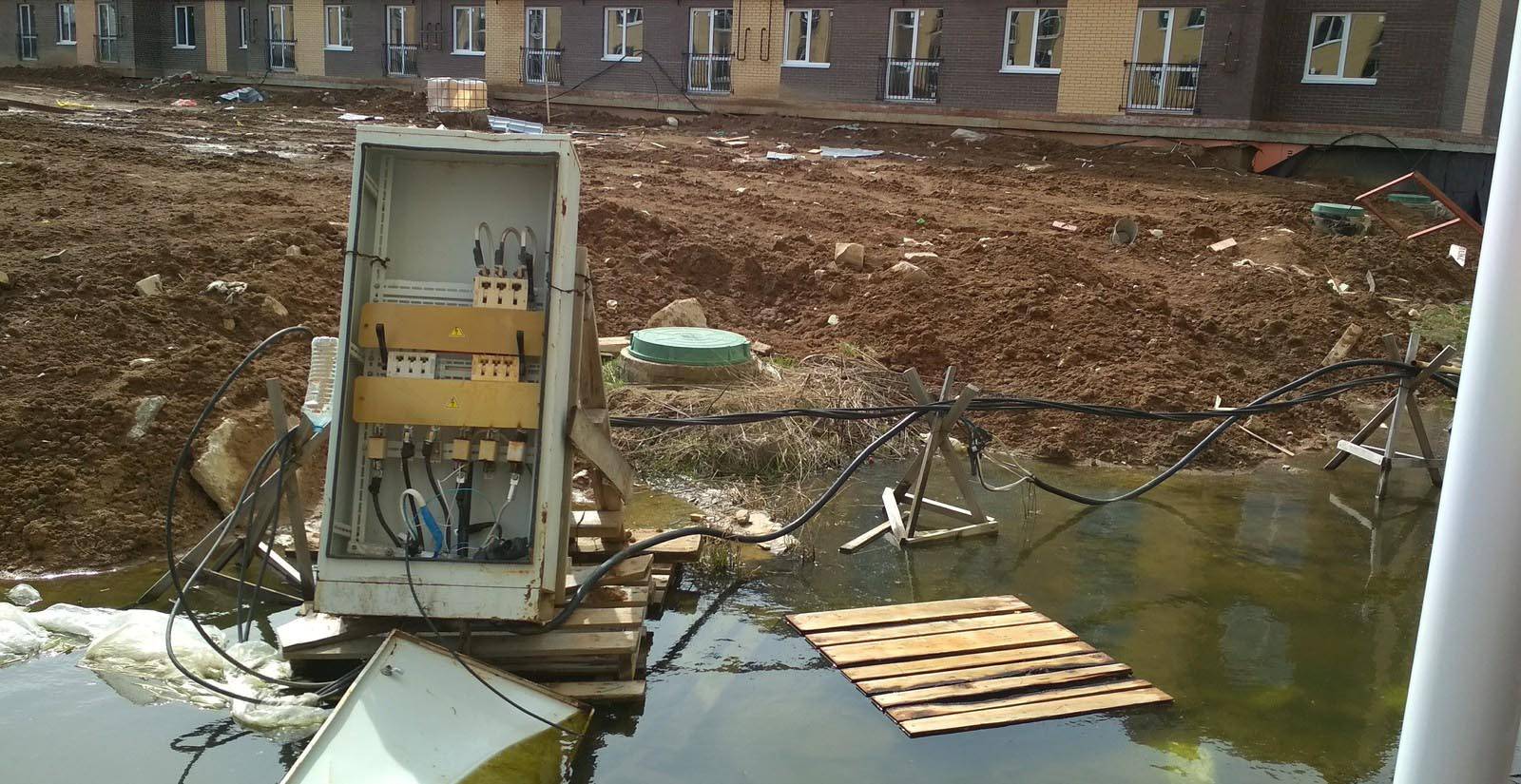

Расположенные на открытом воздухе коммутационные аппараты и розетки, подверженные действию атмосферных осадков, раскиданные прямо по земле кабели, через которые вынуждены перешагивать рабочие, являются не самыми грубыми нарушениями. А даже они представляют серьезную опасность.

Доступ посторонних людей к коммутационному оборудованию необходимо надежно ограничивать. Монтировать электрические приборы на досках, листах фанеры, материалах, впитывающих влагу из воздуха, нельзя.

Современные производители электротехнического оборудования для решения подобных задач выпускают большой ассортимент разнообразных вводных щитов из металла с герметичным корпусом.

Они созданы для эксплуатации в условиях открытого воздуха, закрываются на замок, исключают попадание посторонних людей под напряжение.

Внутри такого щита размещают:

• электрический счетчик;
• защитные и коммутационные аппараты;
• контейнер для розеток;
• шины подключения защитного и рабочего нуля.

На стройке часто используются не только стационарно установленные, а мобильные электрические инструменты и устройства. К ним тоже требуется подводить электроэнергию кабелями. В этом случае требуется беречь их от механических нагрузок: подвешивать на безопасной высоте или укладывать в траншею, закапывая грунтом.

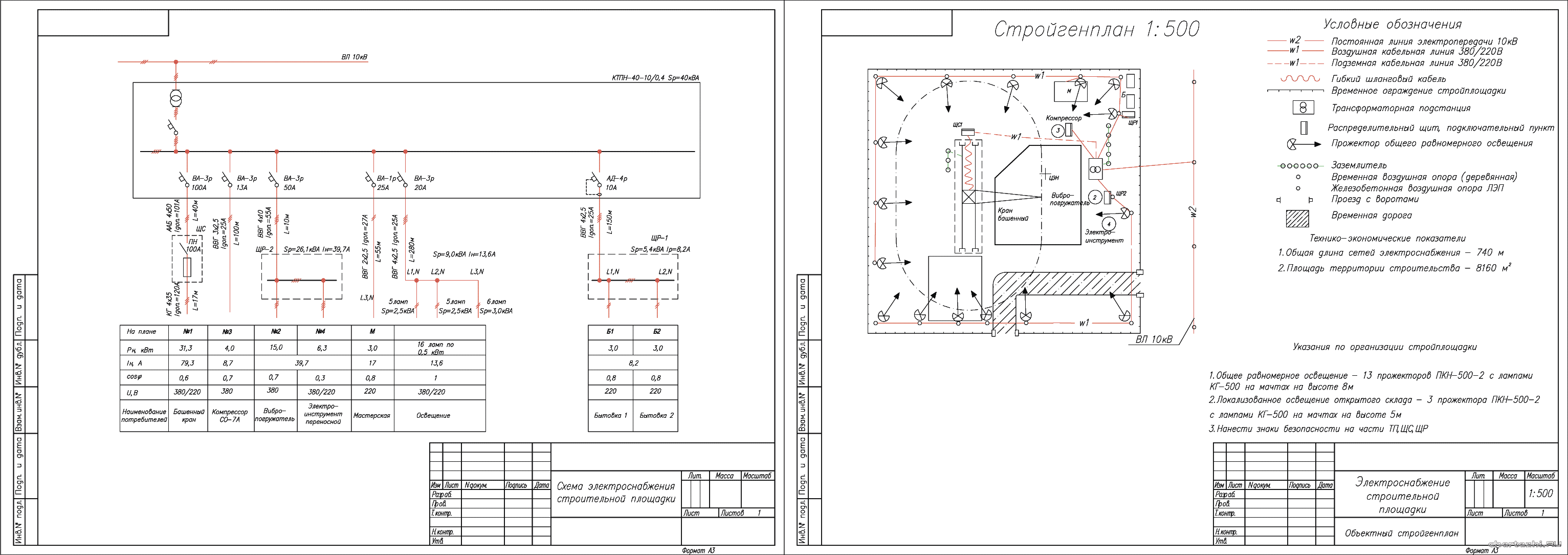

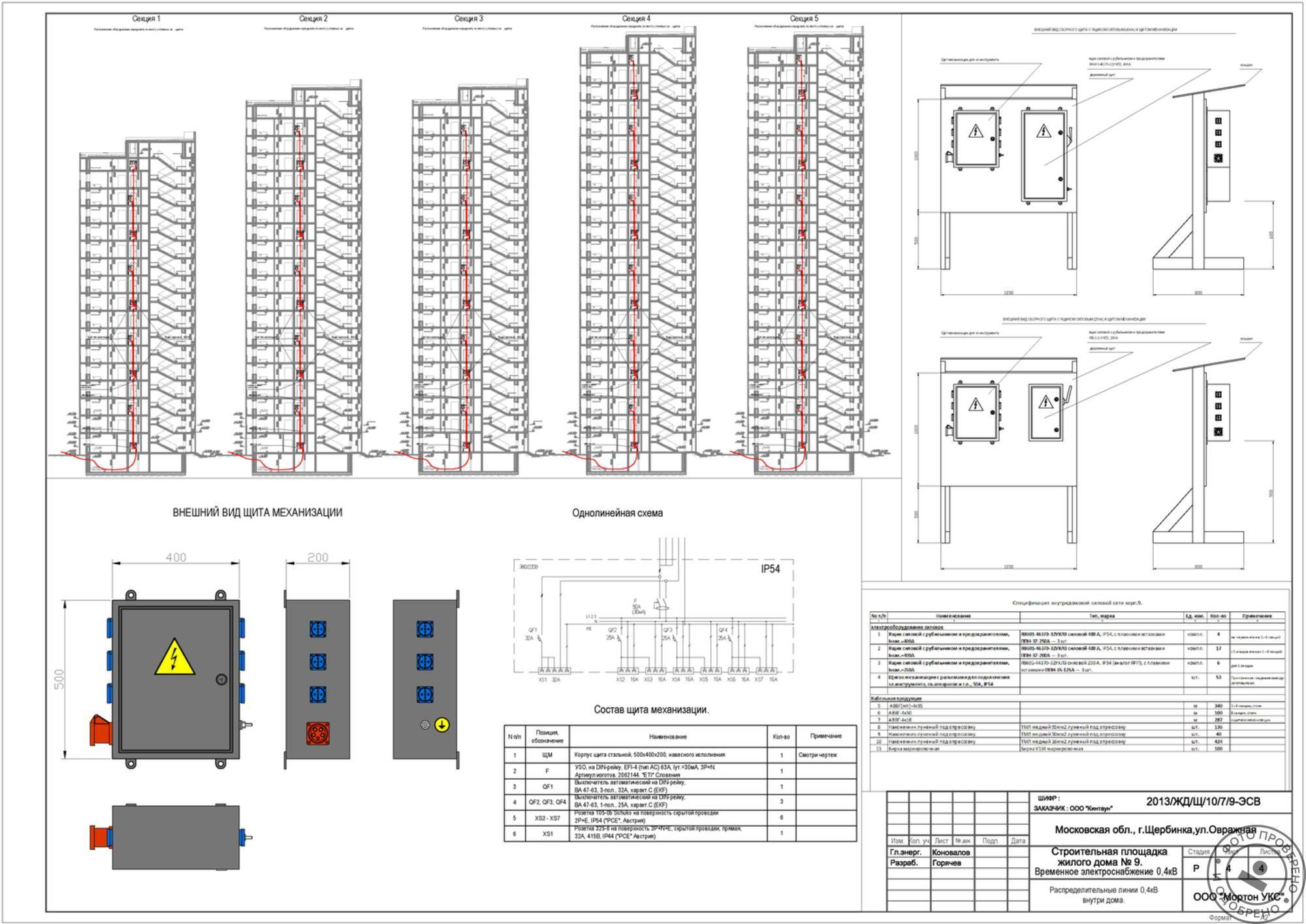

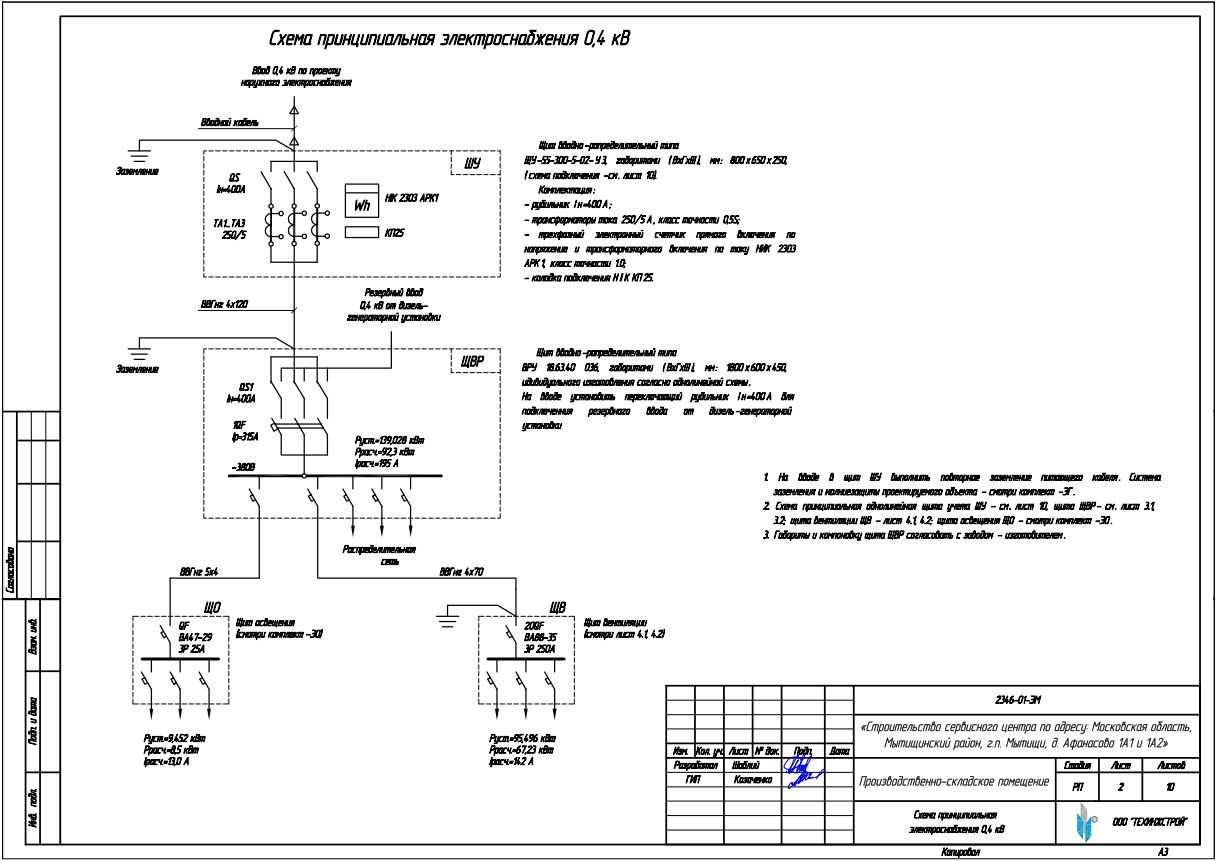

Проект временного электроснабжения строительной площадки

Ни одну инженерную систему, отвечающую за стабильное энергоснабжение какого-либо объекта или строительной площадки, нельзя вводить в эксплуатацию, полагаясь на «авось». Это правило актуально для любых случаев: и когда в строй вводится новый жилой объект, и когда организуется временное электроснабжение строительной площадки на участке, отведенном под будущую застройку. Наряду с этим начинать строительство объекта на территории, не подключенной к централизованной системе энергоснабжения, в настоящее время тоже не принято.

Учитывая все вышеперечисленное, в перечень задач, стоящих перед застройщиком, планирующим в ближайшее время приступить к строительным работам на своем участке, добавляется еще два вопроса первоочередной важности:

1. Первый вопрос заключается в необходимости получения разрешений на электрификацию строительного объекта.
2. Второй – в необходимости разработать и согласовать проект временного электроснабжения строительной площадки, который понадобится для обеспечения строительного объекта достаточным объемом электрической мощности.

Роль временного электроснабжения при строительстве современных объектов

Для чего же необходимо электричество на строительной площадке? На самом деле задач, которые решаются на строительном объекте с помощью электричества, существует великое множество:

• освещение территории строительного объекта в темное время суток;
• обеспечение электричеством основного и вспомогательного электрооборудования (подъемные механизмы, дрели, бетономешалки и т. д.);
• отопление строительных бытовок и многое другое.

Если говорить более обобщенно, то проектирование систем электроснабжения строительных площадок нацелено на то, чтобы сделать строительную площадку более функциональной и полностью независимой от автономных источников электроснабжения (дизельные генераторы, сварочные генераторы и так далее).

Установить на строительном объекте энергопринимающее оборудование, в принципе, не сложно. Гораздо сложнее получить необходимые разрешения и уладить многочисленные формальности, связанные с разработкой и оформлением документации. Во-первых, представитель застройщика (или сам застройщик) должен определить объем электрической мощности, в которой буден нуждаться его объект на период строительства. Во-вторых, заказчик должен посетить ближайшее представительство местной электросетевой компании, в котором ему выдадут разрешение на временное электроснабжение и разработают технические условия.

В технических условиях прописываются требования, соблюдение которых должен обеспечить заказчик перед выполнением технического присоединения. Также в технических условиях содержится информация, которую в своей деятельности используют проектировщики, занимающиеся разработкой проекта на временное электроснабжение объекта. От требований, прописанных в технических условиях, напрямую зависит устройство временного электроснабжения, а также особенности установки энергопринимающего оборудования. Без технических условий к проектированию системы профильные специалисты не приступают, в принципе.

Особенности электропроекта

В проектной документации на временную систему энергоснабжения содержатся сведения о суммарной потребляемой мощности, о рабочих характеристиках энергопринимающего и распределительного оборудования, а также технологические рекомендации по его установке. Также электрические схемы содержат подробные сведения о точке присоединения, о системах защиты и о рабочих характеристиках защитного оборудования.

Эта информация имеет первостепенное значение для построения максимально безопасной электроустановки. А обеспечение безопасности – это ключевая задача и электромонтажников, и проектировщиков. В этой связи проектирование сетей электроснабжения для строительных площадок должны выполнять исключительно профильные специалисты, имеющие соответствующие разрешения.
