Установка роллетных ворот для гаража: Виды и технические характеристики гаражных ворот – Инструкция

Монтаж

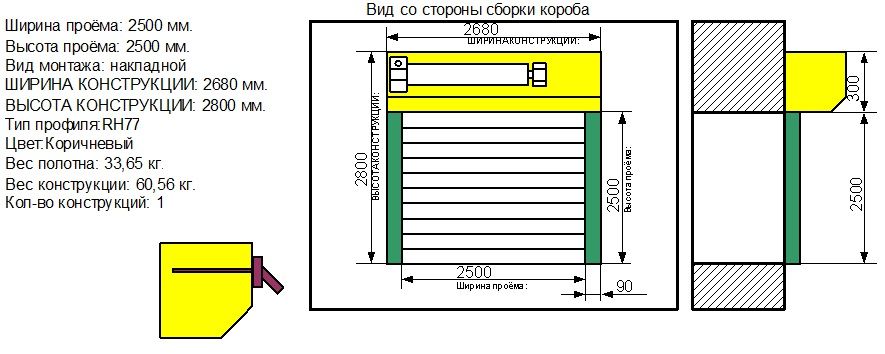

Как установить ворота рольставни в гараж? Перед началом монтажных работ следует сделать замер помещения. Для этого нужно выполнить чертеж стены со всеми примыкающими поверхностями. Чтобы замер получился точным, используйте измерительные устройства – уровень, рулетку. Высоту проема необходимо замерять в нескольких местах.

Проем может быть визуально ровным, но на самом деле иметь перекос. Если перекос был обнаружен, то более важным размером является максимальная высота. Затем следует выяснить высоту притолоки. Под этим понимают пространство между перемычкой и потолком. Наиболее оптимальной считается высота в 20-22 сантиметра.

СПРАВКА: Чертеж можно перенести на компьютер, так вы сможете аккуратнее провести линии и обазначить размеры. Помимо этого, у вас всегда будет возможность сделать сколько угодно копий чертежа.

С замером можно отправляться в магазин за деталями и металлическим профилем. Если размеры рулонных ворот для гаража нестандартные, то можно попросить индивидуальный заказ. Некоторые поставщики предоставляют подобные услуги. По большей части ролеты на гараж поставляются на рынок европейскими производителями.

Самыми крупными и известными на рынке являются нидерландская компания «FlexiForce» и немецкая фирма «Hormann». В России изготовлением занимается компания «Doorhan». Все они гарантируют высокое качество и превосходные характеристики товаров.

Помимо закрывающего полотна, вам понадобится защитный короб, направляющие шины, вал, а также механизм управления. Из инструментов незаменимыми будут измерительные приборы, нож, молоток, дрель, пассатижи.

После проведения замеров и приобретения всех элементов ворот и инструмента можно приступать к подготовительному этапу. Место работы избавляют от любых видов внутренней отделки, которые будут мешать. Приблизительно 50-60 сантиметров пространства вокруг проема должны быть избавлены от элементов интерьера.

Затем начинают устанавливать направляющие. В них будут вставляться края металлического профиля. Направляющие шины крепят вдоль бокового проема.

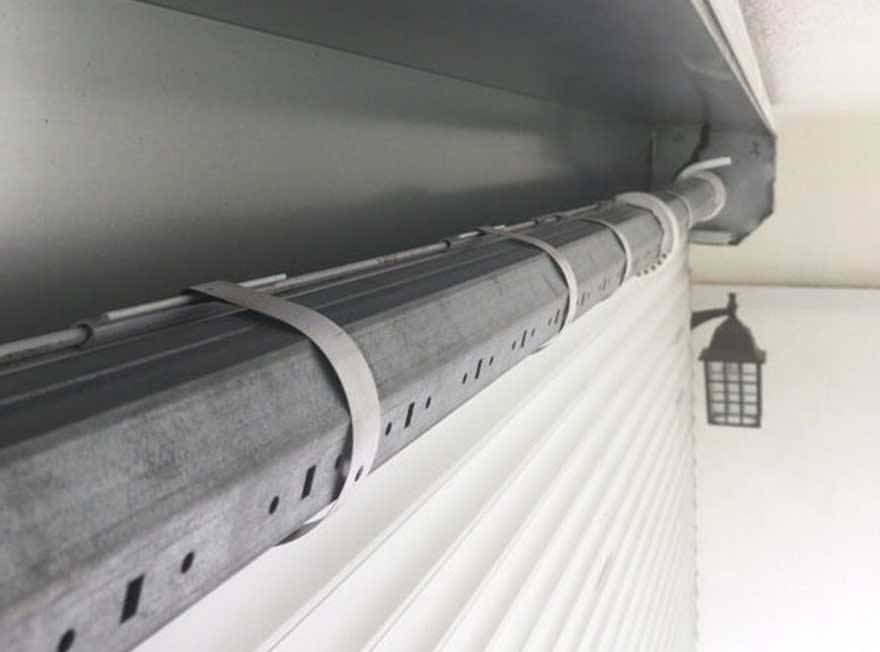

После этого наступает очередь одного из самых важных элементов – вала. Металлическое полотно приводиться в движение валом. Деталь монтируют вместе с защитным коробом, помещают вал внутрь него. Помимо вала, внутрь необходимо поместить цепную передачу и набор шестеренок, иначе ворота не будут открываться.

Вал обрабатывают антикоррозийным покрытием. Металлический профиль будет монтироваться к коробу с механизмом. Короб может располагаться снаружи и внутри гаража, но предпочтительней второй вариант. Внутреннее расположение повысит защищенность. Короб закрывают саморезами и заклепками.

Рулон полотна закрепляют на опорах, которые, как правило, идут в комплекте. Для нижних элементов используются кронштейны, их подгоняют под размеры и габариты.

Последним этапом является установка привода. Привод запускает систему. Он может быть двух типов:

• ручным;
• электрическим.

Электромоторный привод позволяет сделать полностью автоматизированные ворота.

ВАЖНО: Если вы выбрали автоматизированные ворота, то подумайте о надежной гидроизоляции. В случае с механическим приводом открывать въезд в гараж придется с помощью своих сил. Помимо этого, для создания автоматической системы понадобится приемник и пульт, их можно приобрести одним комплектом

Приемник подключается к электросети гаража и электроприводу. Вот и все. Как видите установить своими руками роллетные ворота на гараж совсем не сложно

Помимо этого, для создания автоматической системы понадобится приемник и пульт, их можно приобрести одним комплектом. Приемник подключается к электросети гаража и электроприводу. Вот и все. Как видите установить своими руками роллетные ворота на гараж совсем не сложно

В случае с механическим приводом открывать въезд в гараж придется с помощью своих сил. Помимо этого, для создания автоматической системы понадобится приемник и пульт, их можно приобрести одним комплектом. Приемник подключается к электросети гаража и электроприводу. Вот и все. Как видите установить своими руками роллетные ворота на гараж совсем не сложно.

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

1. Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
2. Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
3. Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
4. Минимальная высота проема — 2 м.
5. Не рекомендуется использовать висячий замок с внешними петлями.
6. Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
7. Упростит процесс сборки наличие чертежей ключевых деталей ворот.
8. Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Особенности и преимущества конструкции

Отличительная черта конструкции – вертикальный способ открывания. Это дает массу преимуществ по сравнению с другими типами устройств: остается достаточно места для маневра перед боксом – около 2 м, короб не уменьшает высоту всего помещения.

Роллетные полотна хорошие шумоотражатели и защитники от непогоды, при установлении внутренних утеплителей в ламели, способны уменьшить теплопотери на 20%. Имеют приятный внешний вид, ничем не ограниченно цветовое оформление и дизайнерские идеи. Ставни гаража могут имитировать редкие породы дерева или камня, поддерживать фасадные особенности частного дома или ландшафта.

Конструкция легка в управлении, не требует особого ухода – достаточно протирать влажной ветошью. Экономит средства на текущий ремонт: не надо красить или часто смазывать. При выходе из строя одной ламели ее легко заменить. Ворота для гаража бюджетного варианта имеют срок эксплуатации около 10 лет, а цена при этом – чуть больше 7 тыс. рублей.

Подготовка к предстоящей работе

Для монтажа рассматриваемой конструкции понадобится рулетка, кусачки, молоток, шуруповерт, дрель, перфоратор, нож, уровень. Если проем гаража сделан из кирпича, газоблока, потребуется купить металлический уголок. Если подготовка выполнена качественно, тогда монтирование будет с минимальными затратами. Проем должен быть ровным.

Чтобы установить ворота для гаража своими руками, рекомендуется приобрести прочные направляющие. Параллельно проверяется комплект комплектующих изделий:

• 2 направляющие;
• коробка;
• сборное полотно из ламелей;
• электропривод с коробом.

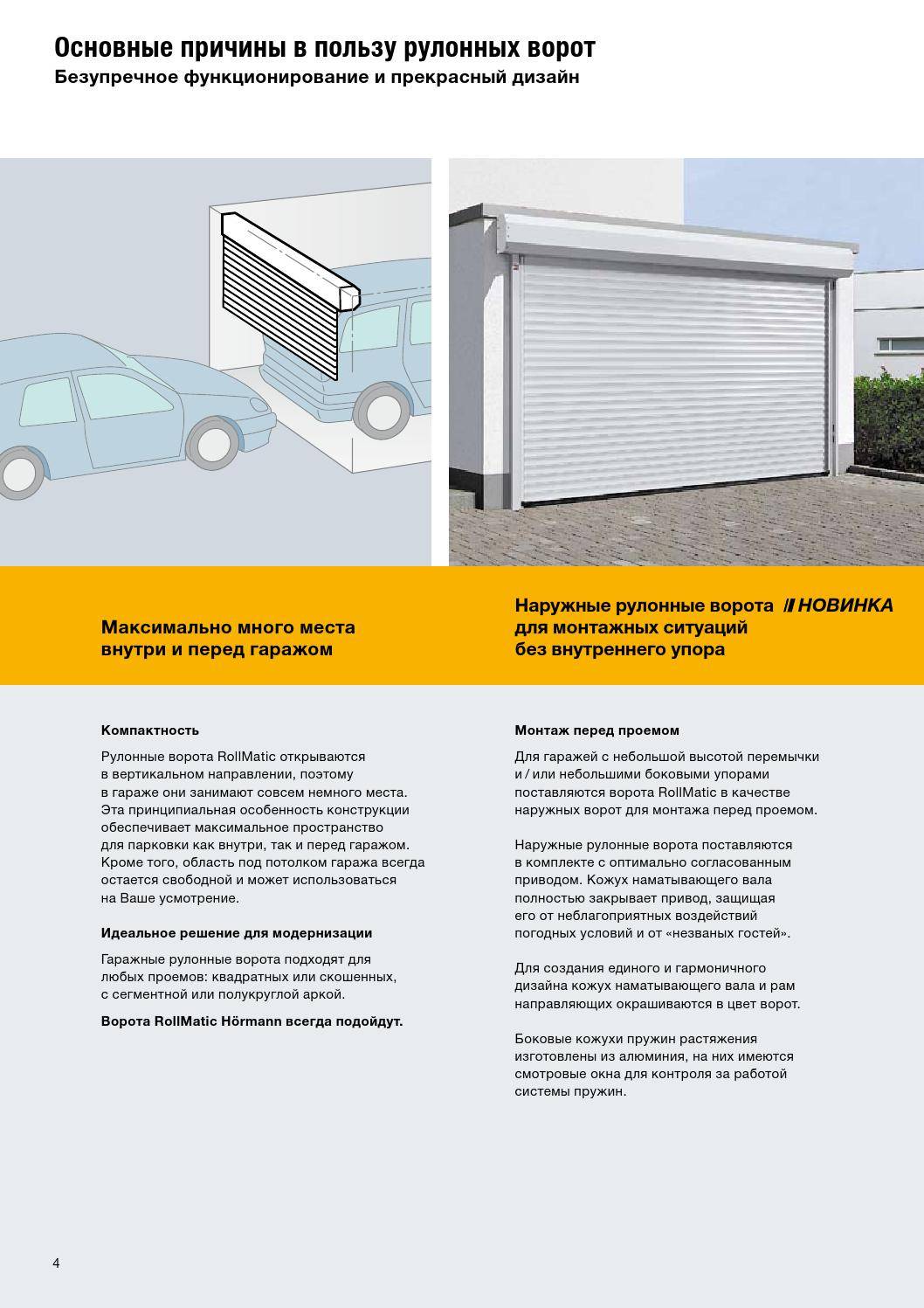

Открытые рулонные гаражные ворота в отличие от традиционных не выступают на проезжую часть, мешая совершению маневров. Для полотна не нужно пространство у стены либо под потолком помещения. Такая конструкция изготавливается по индивидуальному заказу и легко устанавливается самостоятельно.

Главная часть ворот — полотно, состоящее из узких профилей, зафиксированных меду собой продольным замком-зацепой. Внизу полотна предусмотрена концевая деталь, которая обеспечивает плотное прилегание к полу. Вверху есть усиленная деталь, которая обеспечивает фиксацию к валу. Ламели изготовлены из алюминия путем роликовой прокатки либо их экструдируют из расплава.

С помощью последней технологии изготавливаются пустотелые ламели с внутренними ребрами жесткости. Если гараж не отапливается, можно установить роллеты со смотровыми либо вентилируемыми ставками. В первой конструкции есть маленькие окошки, которые обеспечивают естественное освещение помещения. Во второй конструкции предусмотрены узкие щели, предотвращающие проникновению влаги.

Принцип работы роллетных ворот

Открывание гибкой створки происходит только по команде оператора. Управлять створкой можно при помощи расположенной внутри гаража кнопки, либо использовать для этой цели блок радиоуправления. В процессе открывания створка поднимается, и наматывается на вращающийся вал. Так она фиксируется особым механизмом. Закрытие створки происходит в обратном порядке. Точно так же функционируют обычные оконные роллеты. Движению створки помогают ролики, за счет которых обеспечивается плавность хода полотна.

Управление створкой осуществляется ручным способом, либо посредством электрического привода. В последнем случае система дополнительно оборудуется аварийным подъемником, на случай отключения электричества. Также роллерные ворота должны быть оборудованы аварийным тормозом на случай возможных отказов. Специальный редуктор должен предотвращать быстрое падение створки.

Этапы настройки и регулировки ворот

Чтобы отрегулировать концевые выключатели, нужно использовать шестигранник (пластиковый или металлически), который, как правило, прилагается в комплекте к готовым воротам. Стоит выяснить максимальное и минимальное положение полотна (нижнее и верхнее). Нижнее задают благодаря нижнему концевому выключателя, верхнее – благодаря верхнему. Выключатели расположены сбоку короба.

Верхнее положение полотна регулируется так, чтобы одна из ламелей была в проеме направляющих, далее выполняются электрические подключения. После переходим к установке передней части короба, закрепляя ее с помощью заклепок или саморезов. Качество креплений тут тщательно проверяется.

Откройте и закройте ворота несколько раз подряд, чтобы регулировать то, как идет полотно. После подобной проверки монтаж считается оконченным. Остается снять с ламелей пленку и убрать пыль.

Виды рольставней и их особенности

Современный строительный рынок предлагает рольставни из разных материалов

Такая конструкция, кроме своей основной функции – защиты помещений, скрывает гараж от проникновения уличного шума и прямых солнечных лучей. В продаже можно найти много разных рольставней, которые отличаются по способу изготовления, материалу конструкции эксплуатационному назначению и способу монтажа.

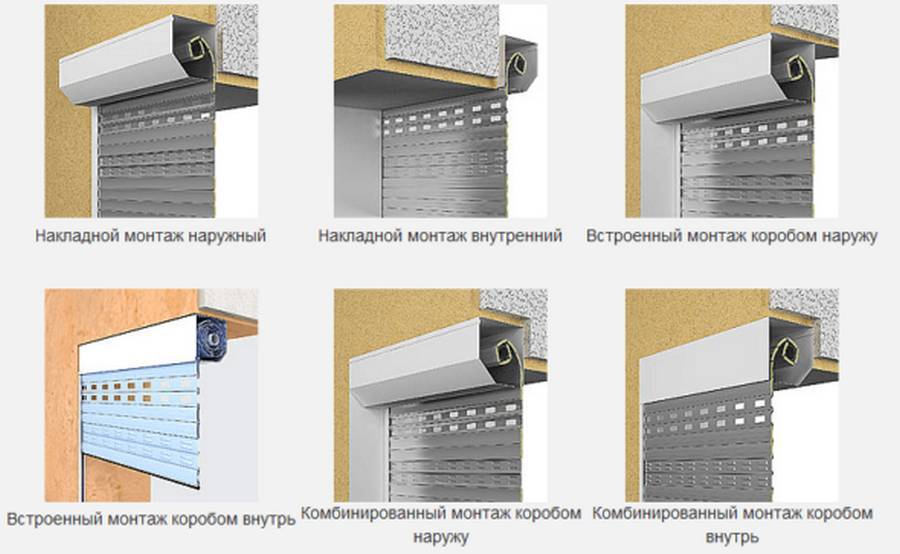

Эти изделия также подразделяются по способу установки: на накладные и встроенные. Накладные рольставни размещаются с наружной стороны проёма, а встроенные монтируют внутри него.

Профессионалы советуют использовать рольставни с внутренним монтажом конструкции, так как они лучше противостоят внешнему механическому воздействию, не искривляются и выглядят симпатичнее.

По используемому материалу рольставни подразделяются на :

• Пластиковые. Такие рольставни нельзя использовать в широких проёмах, но у них привлекательный вид. Изделия хорошо защищают помещение от шума, однако плохо противостоят внешнему воздействию;
• Стальные. Изготавливаются из оцинкованного или окрашенного металлического профиля, хорошо противостоят внешнему воздействию, но материал боится коррозийных процессов;
• Алюминиевые. Такие конструкции похожи по своим характеристикам на стальные, но все элементы меньше весят. В основном их используют владельцы квартир на первом этаже и хозяева магазинов;
• Бронированные. Их изготавливают из алюминиевого профиля с повышенной прочностью. Именно их используют для помещений, которые необходимо максимально защитить от преступников. Часто ещё на заводе такие рольставни оборудуют электрическим приводом и дистанционным управлением;
• Деревянные. Конструкции из древесины используют в основном для декорирования. У таких рольставней высокая экологическая безопасность. Они способны защитить помещение от уличного шума, низкой температуры и солнечных лучей;
• Перфорированные. Такие изделия изготавливают из металлического профиля с пластиковыми вставками. Эти вставки могут быть любой конфигурации, стоят они дорого, но сделаны очень качественно.

Рольставни бывают с ручным открыванием и механическим. В первой конструкции хозяину гаража необходимо прилагать усилия для закрытия и открывания ставней, а с механическим приводом нужно только нажать кнопку на пульте.

Гаражные рольставни практически невозможно сдвинуть даже с помощью троса, проникнуть внутрь очень сложно, и бесшумно это сделать не удастся. Для улучшения защиты гаража советуют устанавливать конструкции, изготовленные из цельнотянутой стали или алюминия. К сожалению, стоят эти рольставни недёшево.

Дополнительные элементы для расширения функционала

Каждый покупатель может дополнить конструкцию ворот на свое усмотрение, чтобы использование стало еще более комфортным. Один из таких дополнительных элементов – калитка.

Калитки открываются только наружу и могут комплектоваться линейными доводчиками, вмонтированными датчиками положения, козырьками для защиты от дождя, антивандальными ручками из металла, устройствами для исключения провисания створок. Калитка может быть с плоским порогом (высота 20 м), высоким или в стандартном исполнении (145 и 100 мм соответственно). От попадания пыли внутрь помещения надежно защитит двойная щетка, установленная в нижней секции калитки.

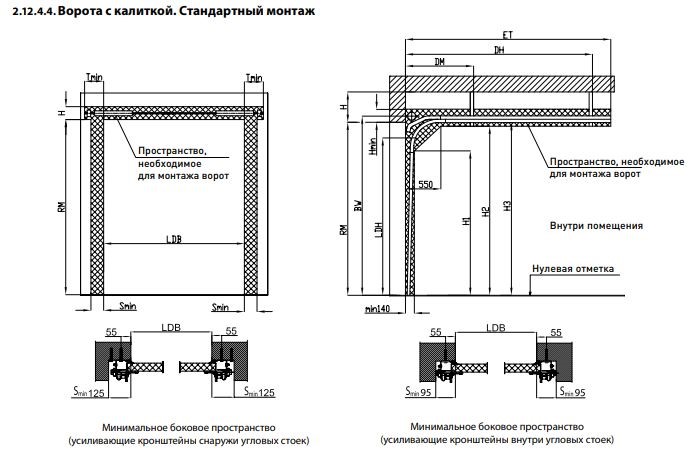

Секционные ворота с калиткойКалитка с высоким порогом

«Умная» автоматика не позволит открыть ворота, если будет распахнута дверь калитки. Это гарантирует дополнительную безопасность и надежность всей конструкции в целом.

Калитка в гаражные ворота

Калитка позволяет экономить ресурсы секционных ворот (у каждой заводской конструкции есть определенный запас прочности, выражающийся в гарантированном числе подъемов и опусканий створки). Если необходимо просто попасть внутрь гаража, не обязательно приводить в движение подъемный механизм ворот. Таким образом, не только экономится электроэнергия, но и тепло остается внутри помещения.

Гараж на два автомобиля. Ворота с калиткой и без

Обрамление калитки обычно предлагается в двух оттенках: серебристом и сером. Впрочем, всегда можно заказать окрашивание в любимый цвет.

Встроенная калитка, вид изнутри

Не нравится калитка? Смело устанавливайте боковую дверь. Входная конструкция монтируется в отдельный проем рядом с воротами. Выгодные преимущества двери:

• многообразие типов монтажа;
• широкая цветовая палитра дверей, коробок, фурнитуры;
• возможность дополнить дверное полотно классическими или панорамными окнами, доводчиком, вентиляционными решетками.

Тандем ворот и двери дополнит и украсит фасад здания.

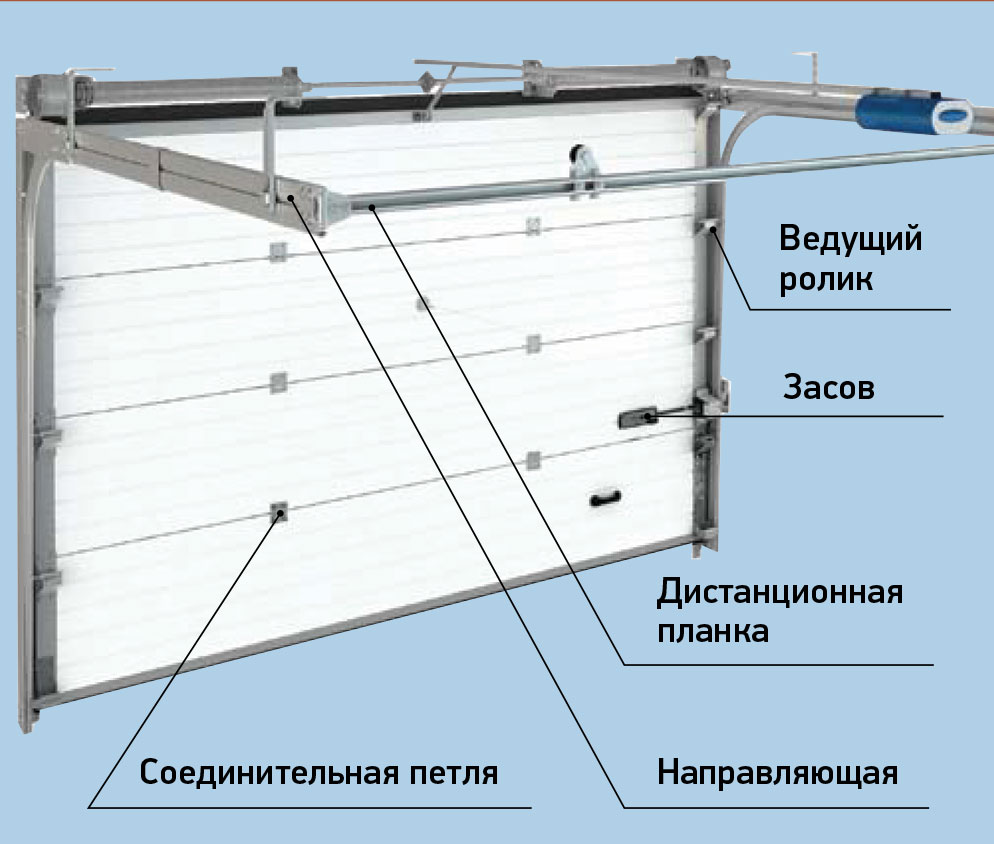

Секционные ворота и боковая дверь

В классическом варианте секционное полотно глухое, но если необходимо снизить расходы на освещение гаража в дневное время, то стоит выбрать ворота с окнами.

Так, например, компания «Алютех» предлагает круглые (диаметр 322 мм), квадратные (322х322 мм) и прямоугольные (522х322 мм) окна с акриловым однокамерным стеклопакетом толщиной 18 мм.

Дополнительные декоративные элементы для прямоугольных окон:

• комплект вставок «рассвет»;
• вставка «прямой крест».

Оконные рамы и вставки изготавливаются белого и коричневого оттенков.

Цены на ворота

ворота Декоративные накладки на окнаВоротное полотно и дополнительная дверь оснащены окнами. Для декорирования применены вставки «рассвет»

Не стоит забывать о замках. Элемент, который часто входит в базовую комплектацию – задвижка. Актуально при наличии дополнительного входа в гараж, так как задвижку можно закрыть и открыть только изнутри помещения.

Задвижка для запирания ворот изнутри

Замок «Антипаника» для калитки позволит открывать ее изнутри простым нажатием ручки, даже если снаружи замок был закрыт на все обороты.

Устройство экстренного открывания дверей для секционных ворот

Чтобы открывать и закрывать ворота, находясь на улице, лучше выбрать замок ригельного типа или установить комплект автоматики. Например, комплект автоматики Alutech An-Motors серии ASG обойдется в 9360 – 10 490 рублей.

Замок ригельного типаПривод AnMotors ASG 600 3KIT-L

Современная автоматика работает даже при температуре минус 20 градусов.

Если в регионе наблюдаются частые перебои с электроснабжением, рекомендуется установить внешнюю разблокировку электропривода (например, «Алютех» предлагает комплект механизма разблокировки в качестве дополнительно опции всего за 915 рублей). Установив этот элемент, можно быть полностью уверенным, что ворота не будут заблокированы при очередных перебоях электроэнергии. Впрочем, если в гараж есть дополнительный вход, то открыть ворота будет легко с внутренней стороны.

Механизм разблокировки электропривода

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

• сигнальная лампа;
• фотоэлементы;
• блок управления;
• замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Недостатки

• Главный недостаток – нельзя установить в утепленном помещении. Ворота с легкостью пропускают с улицы холодный воздух. Если изначально на заводе производители не произведена специальная теплоизоляция.
• Ламели и движущие механизмы зимой могут промерзнуть. Это когда влага проходит сквозь щели, на шарнирах между профилями образуется лед, что значительно затрудняет движение ворот. Чтобы избежать подобного стоит установить над проемом козырек. Для размораживания механизмов лучше применять специальный спрей, чтобы не повредить конструктивные элементы, отвечающие за открытия и закрытие.
• Рольставни довольно дорогие. Даже самые простые ворота с ручным приводом вместе с установкой могут ударить по кошельку. А вспомогательные функции, соответственно увеличивают стоимость.

Несмотря на все минусы, большинство автолюбителей отдают предпочтение рольставням, благодаря их удобству, практичности и прочности.

Подготовка проема

Сначала нужно выбрать тип монтажа. Может быть накладной на проем или встроенный. Дальше нужно определиться с конструктивными характеристиками ворот для их установки в проем.

Требования для проема:

• Поверхность должна быть ровной, без выступов и трещин внутри или вокруг проема.
• После проверки уровнем отклонение поверхности может быть не более 5 мм.
• Проем нужно очистить от элементов системы вентиляции, электропроводки, трубопроводов.

Размеры проема

Если есть накладная установка, измерить размер проема нужно с той стороны, на которую будет устанавливаться полотно. Измеряйте следующим образом:

• Сначала измерьте проем в трех точках. Наибольший размер берем за показатель.
• Затем измерьте высоту в трех точках и возьмите за базу наибольший размер.
• Измеряйте боковые пристенки, чтобы хватило расстояния для установки направляющих.
• Измеряйте расстояние над проемом, чтобы хватило для установки короба.

Если планируется встроенный монтаж, делаем следующим образом:

• Сначала измеряйте ширину проема внутри в трех точках. Наименьший размер берем за показатель.
• Точно так и с высотой.

Комплектующие для рольворот

Комплектующие

Рольворота для гаража включают в себя такие комплектующие:

1. Направляющие;
2. Короб;
3. Алюминиевые ламели;
4. Крепления, заглушки, метизы.

Каждый элемент нужен для нормального функционирования ворот. Направляющие задают траекторию движения при открытии и закрытии механизма. Короб закрывает привод и полотно, которое скручивается при закрытии. Он включает в себя верхний, задний и боковые крышки и октогональный вал.

Полотно включает в себя алюминиевые профили:

• Роликовые прокатки;
• Экструдированные профили.

Роликовые прокатки состоят из алюминиевой ленты, которая покрыта двумя слоями лака. Они заполняются либо мягким, либо твердым пенным наполнителем.

Благодаря смотровым профилям с прозрачными вставками есть возможность попадания дневного света в помещение. Благодаря вентиляционным профилям происходит дополнительный воздухообмен.

Экструдированные профили включают в себя алюминиевые слитки, которые сделаны путем выдавливания из цельного полотна.

Под установку замка используют концевые профили. Есть также ригельные профили, в которых замок размещен с внешней или внутренней стороны помещения.

Благодаря концевому захвату конструкция устойчива к порывам ветра.

Привод роллетных ворот

Как правильно установить рольставни для гаража

Существуют правила подготовки и монтажа ворот. Необходимо выделить наиболее важные из имеющихся, тогда вероятность упустить что-либо при сборке или установке заметно снижается.

Подготовка проёма

Необходимо проверить, насколько поверхности соответствуют вертикали, горизонтали. При этом есть допустимая погрешность – до 5 мм по всей высоте или 1,5 мм/пог. м. На данном этапе используют отвес и строительный уровень. Сравнивать также необходимо длину диагоналей. Эти значения должны быть равны. Чем больше разница между ними, тем выше вероятность образования перекоса полотна, а вместе с тем увеличивается риск поломки рольставней. Эти правила действительны для всей объектов, включая гаражи.

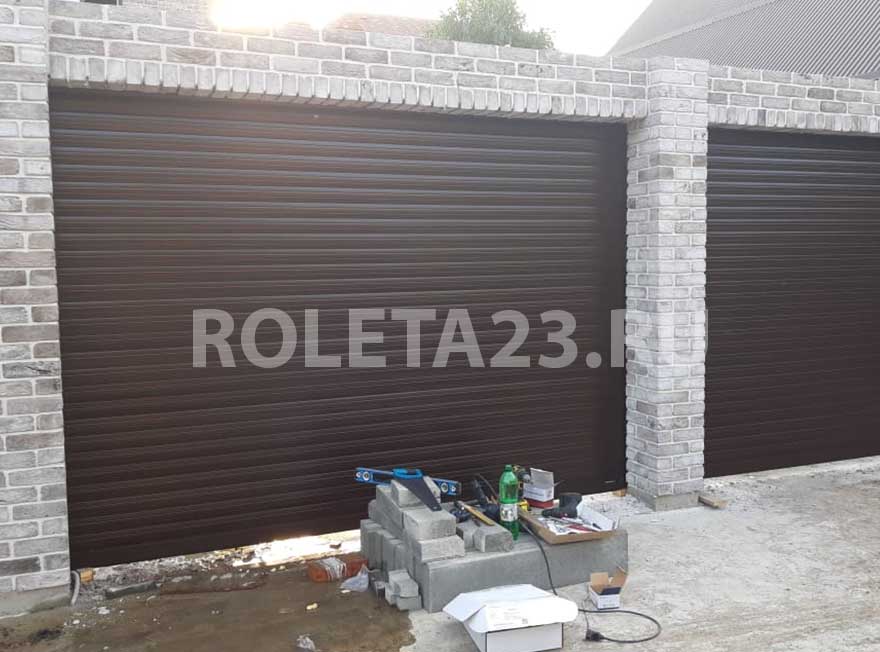

Гаражные проёмы на въезде в частное домовладение

Сборка каркаса ворот

Необходимо соединить короб и направляющие

На этом этапе важно выполнить размету. Готовый каркас сначала прикладывают на место будущего монтажа, чтобы наметить точки отверстий

Ворота в гараже обычно среднего и большого размера, поэтому самостоятельно не справиться, на этом и следующих этапах нужен помощник.

Монтаж каркаса в проектное положение

Когда разметка будет готова, сверлят отверстия. Начинают монтаж каркаса, для чего применяют разный крепеж, наиболее популярные виды: дюбели, нагели. Установка конструкции в проектное положение выполняется при условии применения строительного уровня, что обеспечит контроль отклонения относительно вертикали, горизонтали.

Установка элементов управления и полотна

Выполняется настройка концевых выключателей. При этом регулируется работа полотна, монтаж которого осуществляется с помощью тяговых пружин. На последнем этапе производится установка дополнительных комплектующих, например, заглушек и т. д.

Полотно роллеты закреплено на тяговых пружинах
