Выбор труб для водяного тёплого пола – Инструкция

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

• При этом учитываются следующие факторы:
• площадь обогреваемой поверхности, общая площадь помещения;
• площадь, тип остекления;
• наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
• уровень проникновения солнечных лучей в помещение;
• наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
2. 120 Вт/м² – при площади дома до 150 м²;
3. 100 Вт/м² – при площади 150-300 м²;
4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

• На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
• материал, из которого изготовлены трубы;
• схема укладки контуров;
• длина каждого контура;
• диаметр;
• расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

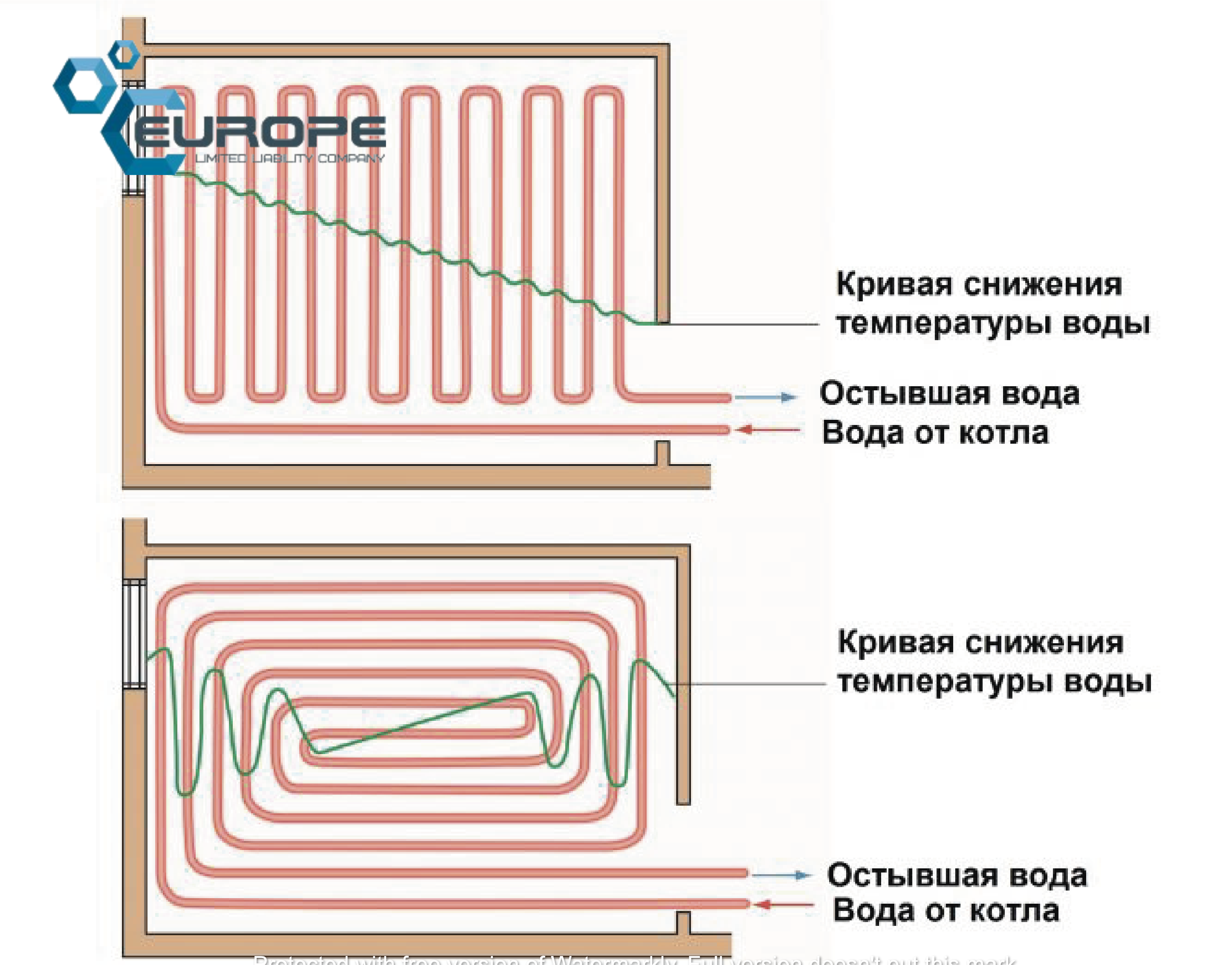

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

№4. Медные трубы для теплого пола

По эксплуатационным качествам медь – идеальный материал для обустройства водяных теплых полов. Не зря в ряде европейских стран сегодня используется преимущественно именно этот материал.

Плюсы:

• высокая прочность, не сравнивая с полимерными аналогами. Прочность медных труб можно назвать даже излишней в контексте теплых полов;
• долговечность. Минимальный срок службы – 50 лет;
• отличные показатели теплоотдачи, ведь это металл;
• минимальный радиус изгиба среди всех труб, поэтому достигается равномерность прогрева;
• способность выдерживать температуры до 300С и давление в системе до 400 атм;

• полная непроницаемость труб для газов, устойчивость к коррозии, известкованию и грызунам.

Широкое применение медных труб на отечественных просторах сдерживается некоторыми их минусами:

• высокая цена;

• необходимость применять специальное оборудование при монтаже, с которым нужно уметь обращаться. Соединение осуществляется только латунной фурнитурой, что также поднимает стоимость монтажа.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

• S представляет площадь участка;
• N обозначает шаг укладки;
• 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

• предположим, площадь участка равна 16 м2;
• расстояние от коллектора до пола – 3,5 м;
• шаг укладки равен 0,15 м;
• следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм	Расход трубы на 1 м2, м. п.
100	10
150	6,7
200	5
250	4
300	3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

• высокая температура не должна повредить покрытие пола;
• подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
• разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

• 15кПа – давление насоса, обеспечивающего эффективный обогрев;
• длина труб равна 85 м;
• теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

• D обозначает диаметр трубы для теплого пола;
• L – метраж длины изделия;
• p – давление насоса;
• G – расход воды, которая циркулирует в трубах (описывается в документации);
• D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

• Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
• Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

• Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
• Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
• Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

• При шаге 15 см количество м2 для площади участка не превышает 12;
• шаг 20 см подходит для 16 м2;
• шаг 25 см – 20 м2;
• 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

№2. Металлопластиковые трубы для теплого пола

Металлопластиковые трубы получили едва ли не самое широкое распространение. Долговечность и отличные эксплуатационные качества объясняются многослойной структурой материала. Внутренний слой – это сшитый методом экструзии полиэтилен, который отвечает за рабочие характеристики трубы. Далее идет слой алюминия, который прикреплен к полиэтилену специальным клеящим составом. Алюминиевая фольга защищает от проникновения внутрь трубы кислорода и сдерживает линейные расширения и сужения. Толщина этого слоя – 0,2-0,25 мм в зависимости от диаметра. Сваривается фольга встык или внахлест, получается герметичный слой. Поверх фольги расположен еще один клеевой слой, который скрепляет ее с внешним защитным слоем полиэтилена.

Подобное строение позволяет говорить о многочисленных преимуществах металлопластиковых труб:

• отличная гибкость и способность хорошо держать форму после сгибания;
• теплопроводность, которая обеспечивается прослойкой из алюминия, и устойчивость к повреждениям и зарастанию благодаря использованию полимера;
• монтаж таких труб не требует применения специфического оборудования, поэтому обойдется недорого;
• высокая долговечность;
• способность выдерживать температуры до 110С без изменения основных эксплуатационных качеств;
• устойчивость к коррозии и агрессивным средам;
• небольшой вес;
• хорошая звукоизоляция. Звук движения теплоносителя по системе будет неслышен.

Среди недостатков недопустимость скручивания труб и изгибание касательно оси, что обязательно необходимо помнить во время монтажа

Также учитывать важно и свойство алюминиевого слоя повреждаться при неоднократном изгибании

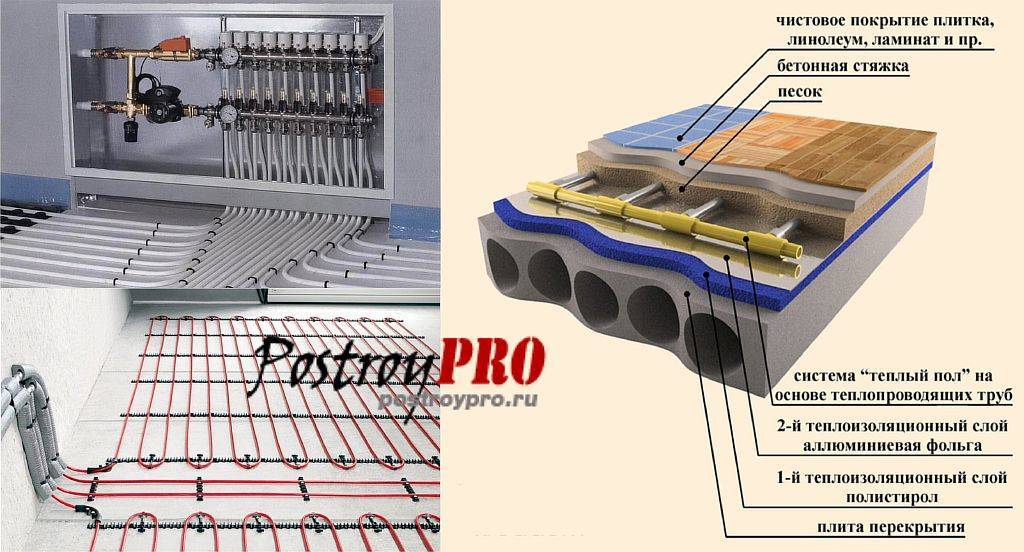

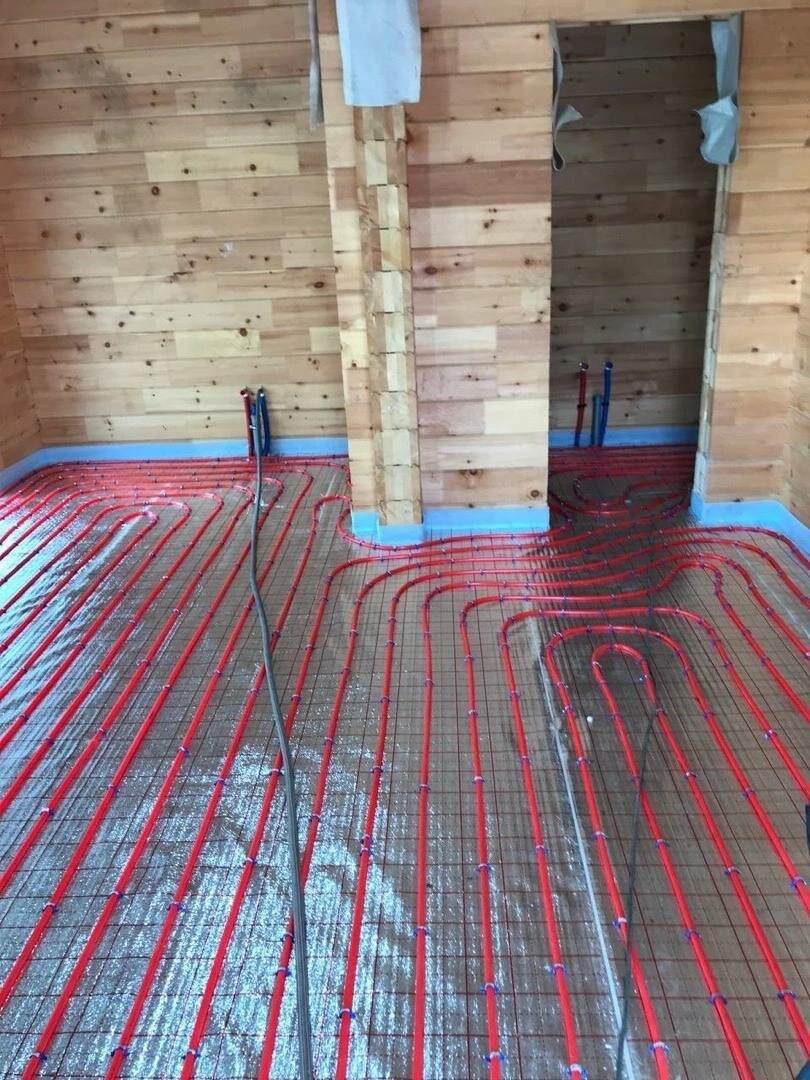

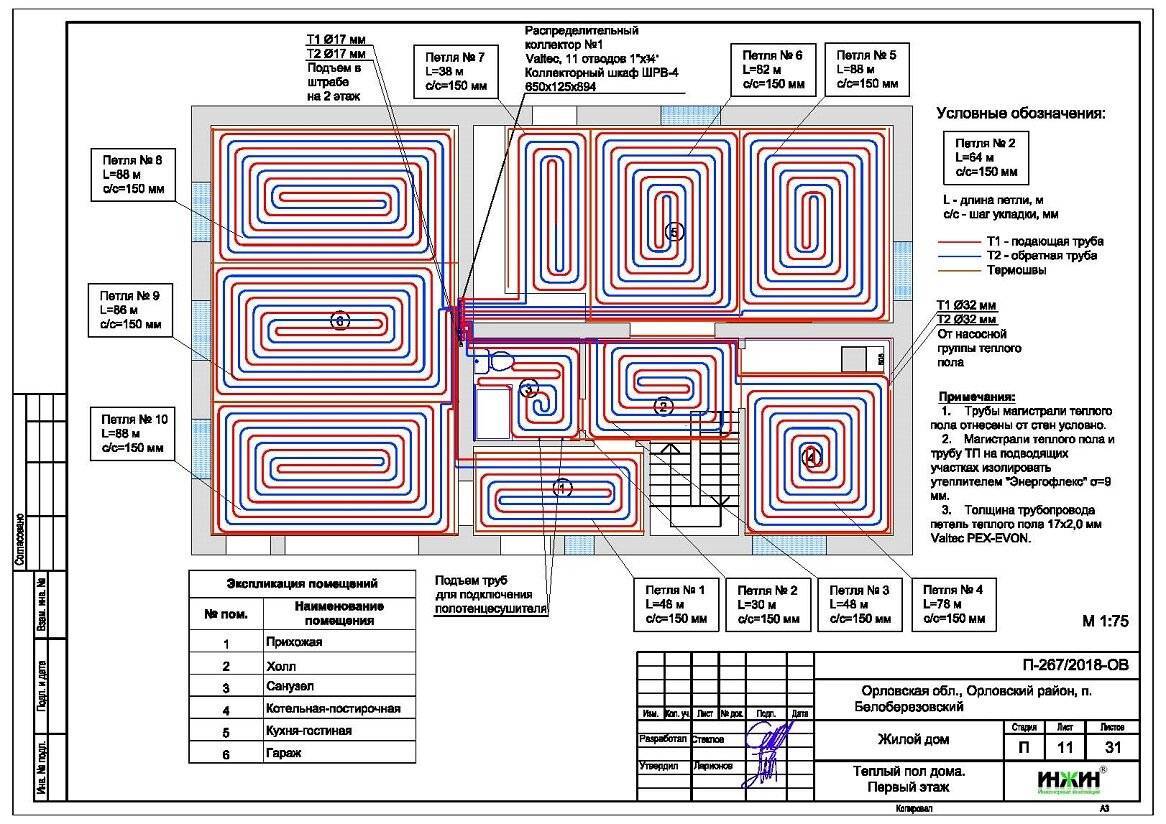

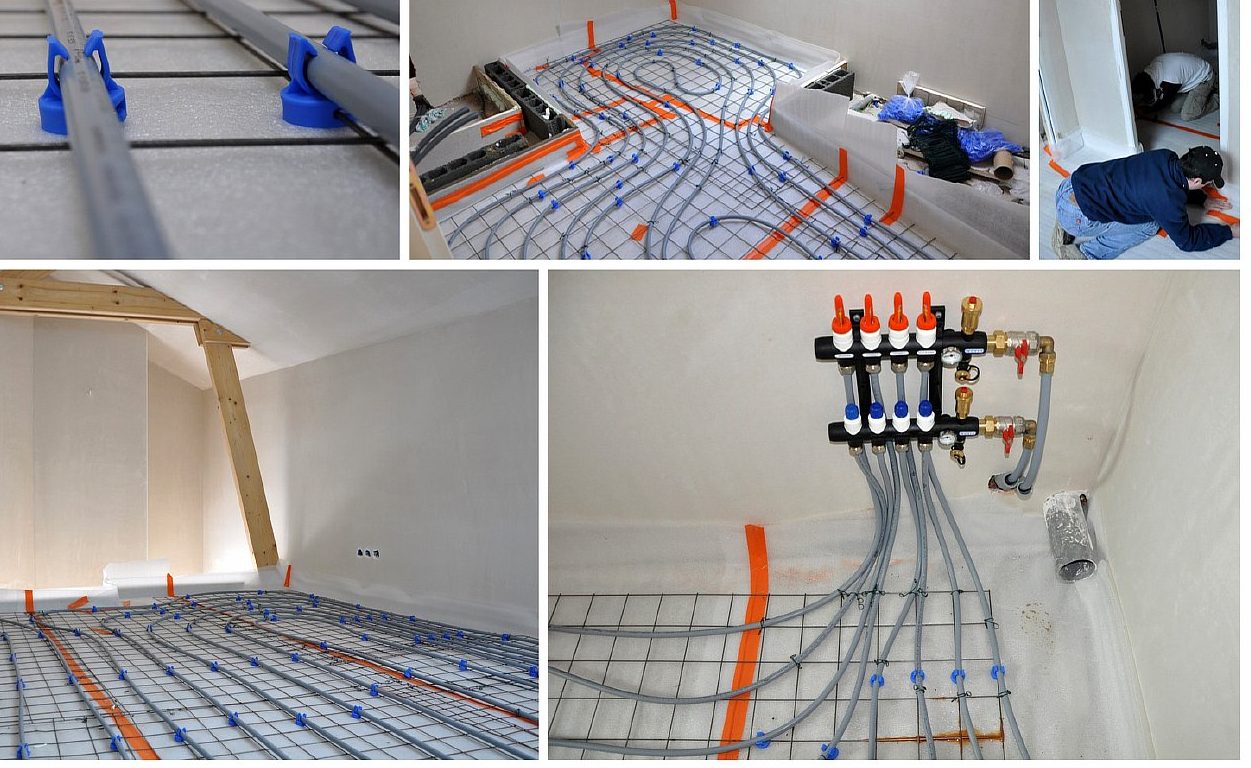

Укладка труб для теплого водяного пола

Способ установкив основном зависит от площади комнаты. Наиболее популярны следующие варианты:

Для небольших площадей можно порекомендовать вариант укладки в виде змейки. Он также подойдет для укладки около холодных зон – окон и дверей.

Укладка в виде улитки позволит равномерно обогреть достаточно большие площади. Трубы, которые работают на подачу и возврат теплоносителя располагаются рядом.

При любом способе монтажа необходимо выдерживать расчетный шаг, который может быть в пределах 0,1÷0,35 м. Шаг около окон или дверей должен быть 0,15 м.

Труба по всему контуру должна быть цельной, это предотвратит протечки в процессе эксплуатации.

Минимальные обязательные требования к трубам

Перед посещением магазина для покупки комплекта водяного обогрева пола нужно внимательно изучить минимальные требования к трубам-водоводам, работающим под давлением в стяжке. Это необходимость, которая не обсуждается. Слишком специфические условия эксплуатации.

1. В уложенном контуре «теплого пола» не должно быть сращиваний труб. Любой вид соединений: фитинги, фланцы, сварка, склеивание был и остается самым уязвимым местом в любом трубопроводе. Поэтому риск протечек очень высок. А это, полный демонтаж пола с большими финансовыми тратами.

2. Из первого требования логично вытекает второе — длины труб должно хватать для одного контура. Должна быть бухта, а не метраж.

3. Стальные трубы сразу отметаются: причин много, но первые три убийственные:

• без сварки не обойтись;
• подвержены коррозии, в том числе выполненные из нержавеющей стали — щелочная среда цементно-песчаного раствора медленно, но верно разъедает металл;

Так выглядит металлическая труба внутри после 10-15 лет эксплуатации.

не совпадает коэффициент линейного расширения с бетонной стяжкой при нагревании — появляются микротрещины.

4. Стенки трубопровода не должны пропускать кислород, который окисляет растворенное в воде двухвалентное железо (Fe2+). За год в теплоносителе может оказаться до 4 кг ржавчины (циркулирует вместе с жидкостью). Точно такой же процесс происходит и с трехвалентным железом (Fe3+). Только ржавчины больше — до 12 кг и она оседает на стенках труб.

5. Материал труб должен выдерживать температуру около +90oС. Такие внештатные ситуации возникают, когда выходит из строя регулирующая аппаратура и горячая жидкость поступает напрямую из котла в контур.

6. При нагревании материала контура происходит его удлинение. Стяжка этому препятствует и сама, в свою очередь, сдавливает трубы, в связи с чем возможны деформация и разрушение. Проблема решается двумя путями: у материала должен быть маленький коэффициент линейного расширения под действием температуры, либо он обладает достаточной прочностью и эластичностью, чтобы сопротивляться возникающему напряжению.

Какой материал труб лучше?

Зная основные требования к трубам, легче оценить преимущества и недостатки материалов, наиболее часто используемых для монтажа гидравлического пола.

Сшитый полиэтилен

В отличие от обычного полиэтилена, в котором связи между углеводородными цепочками очень слабы, его усовершенствованный аналог гораздо плотнее. В результате прессования под высоким давлением получается сшитый полиэтилен (РЕХ), обладающий множеством положительных свойств:

• устойчивость к механическим нагрузкам – полимер не лопается, не трескается, не стирается, его невозможно поцарапать;
• термостойкость – изделие нормально работает в диапазоне 0-95 оС, плавление начинается после 150 оС, горение – при 400 оС;
• коррозионная и биологическая устойчивость – на сшитом полиэтилене никогда не появится ржавчина или грибок;
• экологичность – материал полностью безопасен для здоровья, ни при каких условиях он не выделяет вредных соединений.

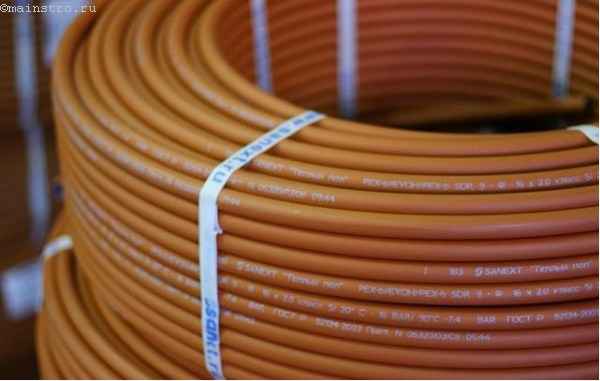

Трубы из сшитого полиэтилена

Часто спрашивают: если сравнивать разные трубы для теплого пола – какие лучше укладываются? Самыми пластичными считаются именно РЕХ-трубы: они легко гнутся и не ломаются даже после нескольких перегибов на одном и том же участке.

Специалисты рекомендуют при выборе РЕХ-труб обратить внимание на две важные характеристики:

• степень сшивания — она должны быть не менее 65-80%, иначе материал будет непрочным;
• способ сшивки молекул.

В таблице ниже указаны разновидности труб из сшитого полиэтилена, которые можно использовать для изготовления водяного пола.

Таблица 2

Вид трубы	Минимальная плотность сшивки
PEX-a	75%
PEX-b	65%
PEX-c	60%

Наивысшим качеством обладают трубы категории РЕХ-a, но цена их достаточно высока. Более доступна по стомости категория РЕХ-b, тоже имеющая хорошие технические характеристики.

Теплый пол с трубопроводом из сшитого полиэтилена

Металлопластик

Это недорогой и надежный вариант, пользующийся повышенным спросом. Материал состоит из нескольких слоев, склеенных между собой. Внутренняя сторона стенок идеально гладкая за счет полимерного покрытия. Оно предохраняет алюминиевую основу и клеевые составы от разрушительного действия воды.

Металлопластиковые трубы также состоят из полиэтилена (сшитого или термостойкого) и имеют дополнительный алюминиевый слой

Плюсы металлопластиковых труб:

• продолжительный срок эксплуатации – производители гарантируют их работоспособность в течение 50 лет;
• коррозионная стойкость;
• безопасность для здоровья – полимеры химически нейтральны, не реагируют с растворенными в воде веществами;
• малый удельный вес;
• хорошие звукоизоляционные качества – теплоноситель перемещается по контуру практически бесшумно.

Трубы из металлопластика

Полипропилен

Однако есть много существенных минусов для использования этого материала для системы теплого пола. Один из них — неудобство при монтаже. Полипропилен достаточно жесткий, поэтому минимальный радиус гибки соответствует 8-9 диаметрам трубки (у сшитого полиэтилена -5-6). К примеру, 16-миллиметровую полипропиленовую трубу можно укладывать с шагом не менее 128 мм. Иногда этого недостаточно для обеспечения заданной тепловой мощности. Кроме этого полипропилен обладает невысокой теплопроводностью и высокой степенью линейного расширения. Еще один нюанс – жесткое требование к температуре: в помещении, где монтируется контур должно быть не менее 15 оС.

Трубопроводы из полипропилена широко востребованы для монтажа водопроводных систем и радиаторов отопления, а для теплого пола это не лучший вариант

Медь

Этот металл успешно конкурирует с синтетическими материалами. Преимущества меди таковы:

• высокая теплопроводность;
• долговечность – при выполнении всех технических требований к монтажу и эксплуатации трубы прослужат не менее 50 лет;
• пластичность;
• термическая и механическая прочность – медная трубка ни при каких условиях не лопнет, не потрескается и не расплавится.

К недостаткам медных труб относятся:

• высокая стоимость материала – к расходам на сами трубы добавляется стоимость медных соединений;
• сложность монтажа — он осуществляются с помощью трубогиба и пресс-машины, для обслуживания такого оборудования нужна профессиональная подготовка;
• чувствительность к качеству воды – если она щелочная или кислотная, начинается коррозия труб (то же самое происходит при контакте меди со стальными фитингами).

Теплый пол из медных труб

Подводя итоги сравнения материалов, отметим, что специалисты рекомендуют остановить свои выбор на полиэтилене или металлопластике.

Полипропиленовые трубы

Полипропиленовая труба(маркировка PN) выпускается следующих видов:

Таким образом, теплый пол из полипропиленовых труб может быть изготовлен исключительно из двух видов — PN20 или PN25.

Производителями заявлено, что труба может выдержать температуру до 95ºС, но при этом оптимальным является значение на уровне 80ºС. Снижение рекомендованного температурного режима приводит к необходимости установки дополнительного оборудования; трудность монтажа.

Как правило, трубы выпускаются небольшой длины. Чтобы соединить отдельные трубы в целый водопроводный контур, требуется сварка. При этом снижается срок службы готовой конструкции.

К тому же полипропиленовые трубы отличаются малой эластичностью. Согнуть их в небольшой радиус невозможно;высокая степень расширения при воздействии температуры.

При использовании труб для горячего водоснабжения по поверхности устанавливаются специальные компенсаторы расширения, но при изготовлении водяного пола установка компенсаторов невозможна, что приводит к снижению срока службы изделий.

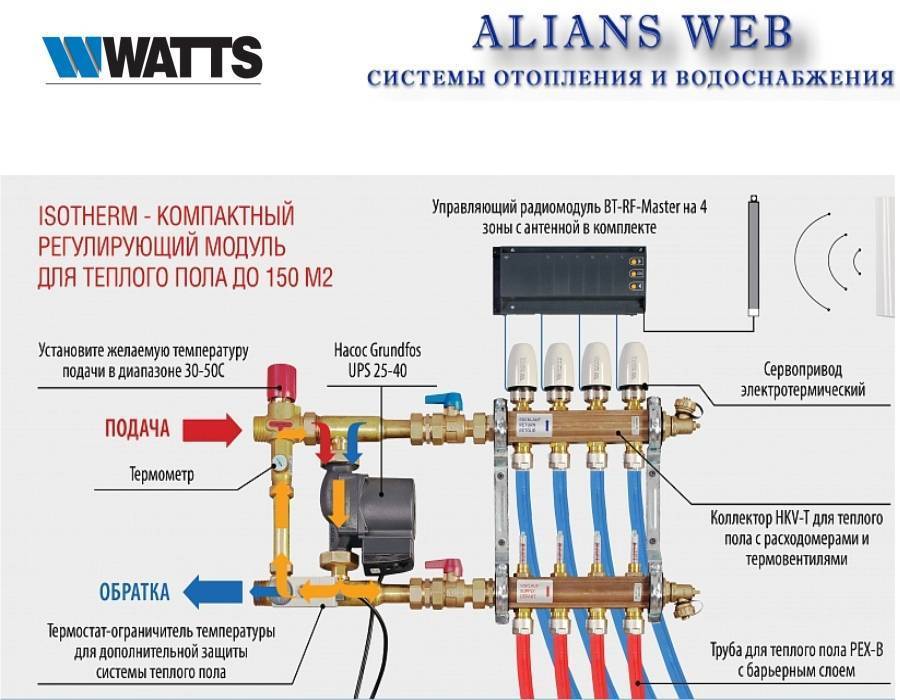

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.

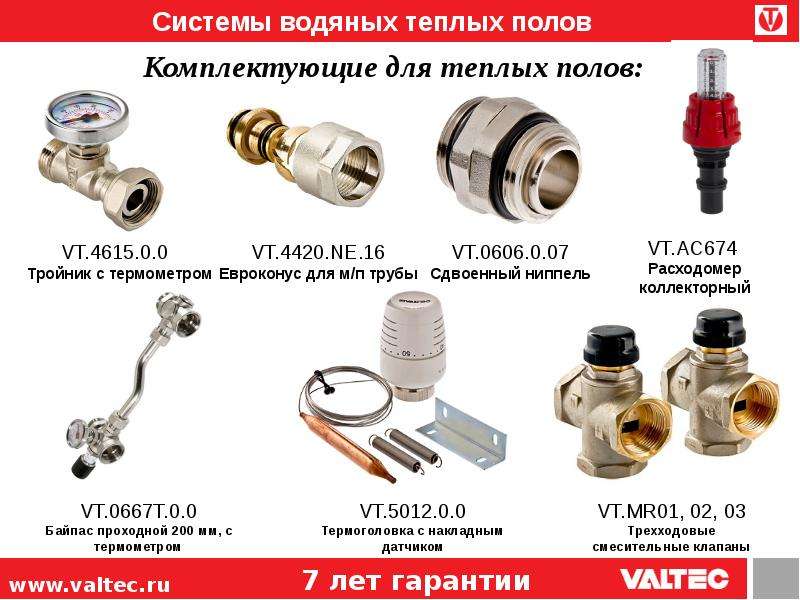

Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.

На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Требования к трубам, соотношения размеров

К вопросу о том, какую трубу лучше использовать для теплого пола, следует отнестись со всей серьезностью: это объясняется специфическими условиями работы водяной системы отопления. Материал должен быть только новым и соответствовать целому перечню технических требований.

1.Удельный вес, технология изготовления. Не допускается монтаж «подпольного» обогрева из стальных водогазопроводных труб, даже если они произведены из нержавейки. СНиП (Строительные Нормы и Правила) запрещают использование сварных труб в закрытых системах теплого пола. Запрет действует независимо от разновидности шва (прямой он или спиральный).

Еще один минус труб, изготовленных из стали – большой вес. «Пирог» теплого пола, включающий бетонную стяжку, и без того имеет внушительный вес. Стальной контур резко увеличивает нагрузку на перекрытие.

2. Стойкость к внешним воздействиям. Именно от нее зависит долговечность контура, заливаемого бетоном. Монолит после застывания становится мощным накопителем и распределителем тепла (варианты с использованием «сухой» стяжки менее эффективны). Единственный минус: диагностика при поломках сложна, замена отдельного участка трубопровода практически невозможна. При порыве систему придется демонтировать целиком.

Чтобы избежать подобных неприятностей, выбирают трубы из химически инертного, термостойкого материала (должен выдерживать 90-95 оС), полностью защищенного от коррозии, с гладкой внутренней поверхностью, не склонной к образованию известковых отложений. Идеальный выбор – труба со специальной защитой от кислородной диффузии.

3. Прочность. С внешней стороны на стенки давит стяжка, изнутри – теплоноситель. Хотя критические показатели давления маловероятны, труба должна быть рассчитана на 10 бар (на случай экстремальных скачков).

4. Достаточная длина. Контур должен быть цельным, поскольку любые соединения (муфты, фитинги, сварка) – это потенциальные места протечек. Не обнаруженный вовремя порыв приводит к затоплению соседей снизу или к короткому замыканию в электросети. Еще один аргумент против стыков – большая вероятность «зарастания» труб и засорения системы в этих местах.

Длина контура определяется расчетным путем. Обычно материал для теплого пола поставляется в бухтах и отпускается в погонных метрах. Пластичность позволяет придать трубе криволинейную форму с изгибами нужного радиуса.

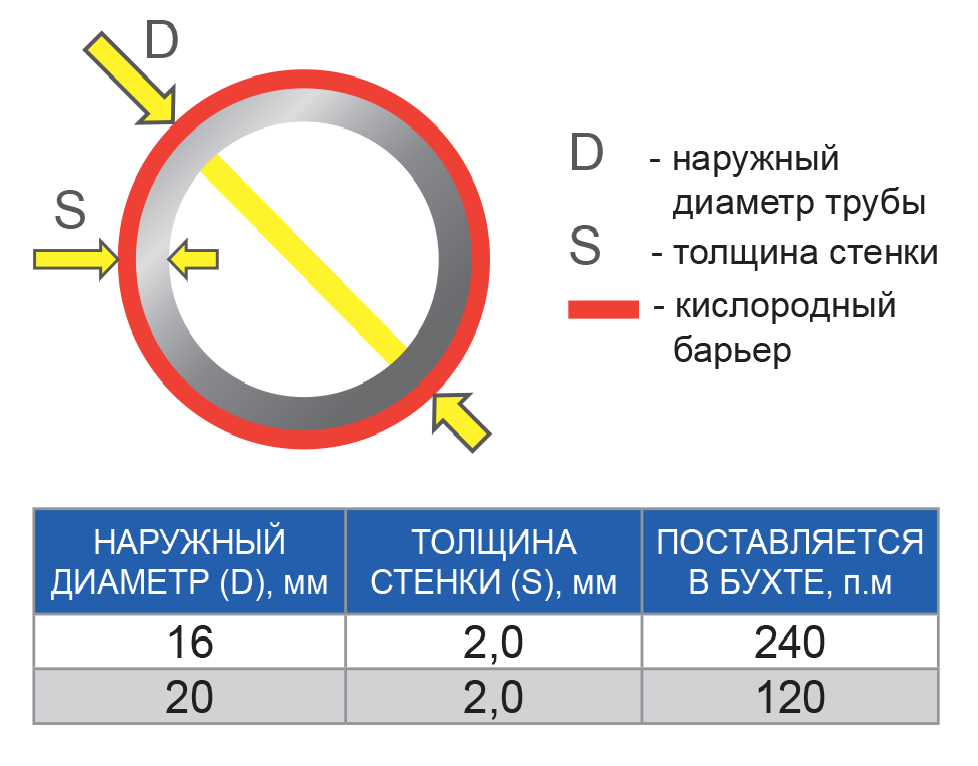

Размеры труб

Самые популярные диаметры контура – 16 и 20 мм, значительно реже применяется материал ∅ 25 мм. Решая, какая лучше труба для теплого водяного пола, учитывают следующее:

• чем меньше диаметр, тем больше гидравлическое сопротивление и меньше способность к теплообмену;
• при увеличении диаметра приходится наращивать толщину стяжки – в результате поднимается уровень пола (это не всегда возможно), увеличивается нагрузка на перекрытие.

Пример устройства водяного пола с пенополистиролом

От выбранного диаметра зависит предельный метраж контура. При увеличении длины трубы гидравлическое сопротивление жидкости растет и может превысить технические возможности циркуляционного насоса. Создается эффект «запертой петли»: насосный агрегат качает теплоноситель, а он стоит на месте.

В таблице 1 указаны рекомендуемые соотношения диаметров и предельных показателей длины контура.

Таблица 1

Диаметр трубы, мм	Максимальная длина контура, м
16	60-70
20	80-90
25	100-120

Если максимальной длины одного контура недостаточно, то рекомендуется использовать дополнительные контуры.

Водяной теплый пол из нескольких контуров

Изделия из металлопластика

Этот материал можно применять для замены меди. Ввиду невысокой стоимости трубы из этого сырья пользуются спросом. Среди основных достоинств следует выделить:

1. Длительный срок эксплуатации, который в среднем составляет около 50 лет.
2. Устойчивость к образованию ржавчины.
3. Безопасность для здоровья людей.
4. Минимальный вес.
5. Поглощение шумов от передвижения воды.

Такие изделия состоят из нескольких слоев, сохраняя гладкость внутренней поверхности. Такое строение позволяет избежать образования отложений на стенках труб. Полимерный материал защищает конструкцию от разрушения.

От качества склеивающего слоя зависит продолжительность службы изделия. Некачественные материалы приводят к протечкам в местах соединения после разрушения клеящего вещества. Для определения качества состава применяют нагрев трубы до 100°C и оценивают результат.

При использовании качественных материалов трубы на срезе остаются целыми. При низком качестве после нагревания на срезе появятся слои. В этом случае лучше выбрать другого производителя.

Для исключения протечек недостаточно выбрать качественный материал труб. Правильный подбор фитингов по размеру позволит избежать образования известковых отложений. Именно они и приводят к протечкам воды.

Материалы и их характеристики

Сшитый полиэтилен не подвержен коррозии и воздействию агрессивных веществ

Для монтажа теплого пола применяют несколько разновидностей труб. Они различаются материалом изготовления и эксплуатационными свойствами.

Полиэтилен

Трубы из сшитого полиэтилена – наиболее распространенный тип контуров. От обычного полиэтилена их отличает усовершенствованная структура, устойчивая к термическим воздействиям. Сшитый полиэтилен обладает следующими качествами:

• характеризуется химической и электрической инертностью;
• устойчив к агрессивным средам и образованию коррозии;
• гладкая внутренняя поверхность контура влияет на уменьшение гидравлического сопротивления, снижает вероятность образования засоров внутри канала;
• материал очень прочный, не боится высоких температур;
• высокая эластичность дает возможность задавать контуру необходимый радиус без использования специальных инструментов.

Сшитый полиэтилен обладает «структурной памятью» – это его главное отличие от других материалов. Благодаря этому свойству при механическом заломе после нагрева контур приобретает исходную форму.

Для соединения труб применяют фитинги из полимеров, латуни и бронзы. Соединение получается надежным и долговечным. Небольшой вес изделий и намотка их в компактные катушки упрощает процесс транспортировки и монтажа.

Нержавеющая сталь

Главное достоинство нержавеющей стальной гофры — пластичность и прочность

Гофрированная труба из нержавеющей стали обладает высокими эксплуатационными характеристиками, ставящими ее на ступень выше изделий из других материалов. Пластичность и прочность – основные критерии выбора контура для теплого пола.

Срок службы гофрированной нержавеющей трубы составляет не менее 20 лет, что позволяет монтировать ее в стяжку и не беспокоиться о профилактике и ремонте на протяжении многих лет.

К преимуществам стальной гофры относят:

• гибкость и эластичность, которые обеспечивают простой монтаж;
• надежное соединение с помощью фитингов;
• стойкость к механическим нагрузкам;
• устойчивость к температурным перепадам;
• стойкость к высоким температурам;
• стойкость к образованию коррозии;
• стойкость к перепадам давления;
• доступную цену.

Металлопластик

Состав металлопластиковой трубы

Лучшим выбором в соотношении цена и качество является металлопластик. Это многослойный материал, в котором прокладка из алюминия соединяет два полиэтиленовых слоя разной толщины. Полиэтилен в составе трубы обеспечивает высокую теплоотдачу и качественный прогрев основания.

К преимуществам металлопластика относят:

• гибкость и податливость, позволяющую формировать необходимый радиус;
• стойкость к образованию коррозии;
• стойкость к высоким температурам;
• химическую стойкость;
• гладкую внутреннюю поверхность.

Слабое место металлопластикового трубопровода – соединительные фитинги. Они могут накапливать накипь, поэтому для удобства обслуживания их располагают над стяжкой около стен.

Медь

Медь обладает всеми качествами для долговечной бесперебойной работы, в связи с этим отличается высокой ценой

Медный трубопровод обладает всем спектром положительных свойств, которые обеспечат длительную и бесперебойную работу теплого пола. Медь пластична, поэтому изделия из нее отличаются механической стойкостью. Медь – это один из долговечных материалов, химический состав которого способен противостоять коррозии.

При изготовлении медных труб их внутреннюю поверхность покрывают полимерной пленкой, что продлевает срок службы изделия на десятки лет. Медные контуры, несмотря на все их плюсы, используют не часто. Это связано со сложным монтажом – чтобы придать трубе необходимый радиус надо использовать специальный инструмент. Поэтому стоимость такого теплого пола существенно возрастает.

Полипропилен

Полипропилен – наименее предпочтительный материал для обустройства теплого пола

Единственный плюс этого материала заключается в низкой стоимости. Минусов у него предостаточно, чтобы такой вариант даже не рассматривать. Полипропиленовые трубы имеют небольшую длину, поэтому при их соединении необходимо использовать сварку. Множество точек соединения создают реальную угрозу протечки. С помощью таких труб невозможно создавать контуры с малым радиусом.

№3. Трубы из сшитого полиэтилена

Главный конкурент металлопластиковых труб – трубы из сшитого полиэтилена. Основной показатель качества изделия – качество сварного шва, о котором можно судить по плотности сшивки. Рекомендуемое значение – 60-85%, обработка может происходить разными способами:

• при сшивке пероксидом достигается плотность 75%, это наиболее предпочтительный метод. Такие трубы маркируются как PE-Xa;
• при сшивке силаном получают плотность 65%;
• при облучении потоком электронов в магнитном поле плотность сшивки достигает 60%.

В маркировке аббревиатурой может быть указан диапазон плотности сшивки: HDPE – это трубы с самой высокой плотностью, MDPE – со средней плотностью, LDPE – низкой.

Преимущества:

• способность выдерживать температуру теплоносителя до 120С;
• стойкость к перепадам температур и давления;
• небольшой вес, достаточное внутреннее сечение при относительно небольшом диаметре;
• прочность;
• достаточная гибкость. Минимальный радиус изгиба для таких труб – 5 диаметров, а этого вполне достаточно для монтажа эффективной системы теплых полов;
• относительная простота монтажа;
• невысокая цена.

Недостатки:

необходимость жестко фиксировать трубу при укладке, иначе она может разогнуться

Для фиксации используют арматуру или специальную подложку, необходимо большое количество крепежа, чтобы зафиксировать трубы в требуемой форме;
при монтаже несложно повредить трубу, поэтому работать необходимо с определенной долей осторожности.. Трубы из сшитого полиэтилена выпускают диаметром от 10 до 110 мм, длина достигает 200 м

Трубы из сшитого полиэтилена выпускают диаметром от 10 до 110 мм, длина достигает 200 м.

Заключение

Приведенный выше материал для многих домашних мастеров может показаться сложным — нужны специальные знания. Отбросим все умные и специальные слова и термины и дадим совет, какую трубу выбрать для «теплого пола» понятным, даже далеким от строительства людям, языком.

1. Металлопластиковые трубы недорогие, просто подключаются к коллектору, имеют приемлемую долговечность, хорошо отдают тепло, мало расширяются при нагреве. Вывод: неплохой вариант для покупки.
2. Сшитый полиэтилен круче металлопластика почти по всем показателям. Исключение — более низкая передача тепла от воды в стяжку и большее расширение при нагревании, что, кстати, компенсируется повышенной пластичностью. Вывод: прекрасный вариант для устройства контура.
3. Термостойкий полиэтилен завлекает приятной для глаза ценой. Но от покупки лучше отказаться при котле, работающем на твердом топливе. Даже небольшое повышение температуры увеличивает поступление кислорода внутрь трубы, снижая срок ее эксплуатации. При установке газового котла с автоматической горелкой можно рассматривать как один из вариантов укладки контура.
4. Медь хороша по всем параметрам. Но не у каждого хозяина частного дома или квартиры найдутся средства для ее покупки. Слишком уж кудрявая цена.
5. Гофрированная стальная труба на слуху — ведется бешеная реклама на каждом углу. При трезвом анализе нет ни одного фактора, который склонил бы к использованию таких труб для водяного отопления пола.
6. Полипропилен можно использовать только чешского производства с маркировкой (PP-RCТ). Но есть одно но. Материал по форме и цвету ничем не отличается от обычного полипропилена. Поэтому высокая вероятность купить «кота в мешке». Вывод: лучше отказаться.
