Как подвести СИП провод на дом: Как правильно сделать по стене и к дому – Обзор

Этапы ввода с помощью СИП

Отвод от линии электропередачи проводится электриками с квалификацией не ниже пятого разряда.

Технически он осуществляется с помощью прокалывающих зажимов, внешний вид которых показан на фотографии:

Для установки соединения жилы не надо зачищать, необходимо просто обжать провод, вращая шестигранную головку накидным ключом. Как только усилие превысит достаточное для надежного контакта значение, головка начнет прокручиваться. Количество зажимов соответствует количеству жил кабелей. При выборе типа зажима следует руководствоваться диаметром кабеля (либо площадью сечения) и максимальным током потребления. В особых случаях устанавливают двойной зажим.

При проектировании и установке линии ввода следует учесть, что максимальное безопорное расстояние составляет 25 метров. Если по каким-либо причинам линия передачи находится на большем удалении от ввода, необходимо предусмотреть дополнительную опору. Для крепления к ней необходимо применить поддерживающий зажим, аналогичный показанному на фотографии:

На строении, куда производится ввод, устанавливается анкерный зажим, как показано на рисунке:

Анкерный зажим желательно использовать и на столбе линии электропередачи. В таком случае вводной кабель будет иметь сильное натяжение, что обеспечит минимальную колебательную нагрузку на него во время сильных порывов ветра.

Наконец, остается правильно ввести кабель в дом. Провода СИП имеют очень жесткую структуру, их нельзя изогнуть под определенным углом. Удобнее установить переходной автомат на внешней стороне строения, затем ввести внутрь более «мягким» кабелем. Такой способ более технологичен. Однако энергосбытчики могут воспротивиться такому варианту, увидеть здесь слабое место с точки зрения возможностей хищения электроэнергии. Наилучший вариант с их точки зрения – прямой ввод на внутренний распределительный щит, который пломбируется при вводе в эксплуатацию. Это лучше и с точки зрения надежности, ведь лишние соединительные элементы только её уменьшают. Наиболее оптимален все же вариант с внешним автоматом, помещенным в пломбируемый металлический бокс. Необходимо, чтобы порог срабатывания автомата по току превышал значение внутреннего автомата, тогда внешнее обесточивание будет происходить только в исключительных случаях, будет служить дополнительной степенью электрозащиты дома.

Ввод кабеля в строение следует осуществлять в гофротрубе, лучше в бронешланге.

В любом случае, в отверстие для ввода сначала вставляют пластиковую или стальную трубу, к которой подключают заземление. Внутри трубы пропускают кабель в гофротрубе (бронешланге). Эту конструкцию также необходимо отразить в проекте ввода при утверждении в организации Энергосбыта.

После проведения монтажных работ следует еще раз убедиться в надежности всех конструкций, отсутствии повреждений изоляции, после чего произвести включение электросистемы и замер входных напряжений.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

Copyright 2015 nashakrepost.ru Пожелания и предложения присылайте по адресу nashakrepost@yandex.ru

Материалы сайта защищены авторским правом. Копирование материалов разрешено только при размещении прямой ссылки на сайт.

Ввод в шкаф учета

Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное – с подключением алюминиевой жилы к вводному автомату.

СИП – это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.

Как решается данная проблема читайте в отдельной статье.

Спойлер: самый простой и удобный вариант в этом случае – опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).

Такие есть в наличии у EKF.

Ошибка №14
Не заводите алюминиевые жилы СИП напрямую в счетчик.

Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.

Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.

Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.

Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.

Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.

Ошибки при монтаже

Наиболее частые ошибки:

• несоответствие анкерных зажимов виду СИП. Анкерные зажимы, предназначенные, например, для СИП-2 не должны применяться для крепления СИП-4;
• отсутствие защитных колпачков на проводах;
• неправильный ввод кабеля в анкерный зажим. Иногда провода вставляют в него, делая петлю. СИП нужно вставлять в анкерный зажим без каких-либо петель;
• иногда размеры скреп-бугелей не соответствуют ширине ленты. Бандажная лента должна стягиваться специальной машинкой;
• не используются дистанционные зажимы при проведения провода по фасаду дома. Расстояние от самонесущих проводов до наружной стены дома не должно быть менее 6см, чтобы избежать угрозы возгорания.

Правила и порядок строительства ВЛИ

Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом. Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.

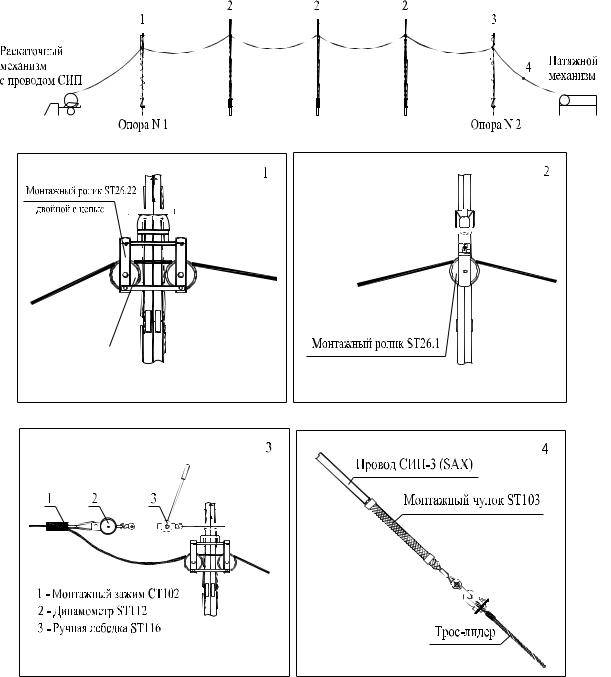

Установка барабана и вспомогательных механизмов

Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.

Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.

Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор

Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима

Ролики имеют некоторые различия.

• механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
• механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.

После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению. Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.

Ручная раскатка провода между опорами

Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:

1. Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.
2. Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.

Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю

Фиксация и натяжение СИП

Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.

Бригада следующей смены приступает к регулировке стрел:

1. На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.
2. Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
3. Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.

Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

{SOURCE}

Пресс и матрицы

Соединение магистральных проводов СИП между собой по правилам разрешается выполнять только при помощи специальных гильз. Данными гильзами можно наращивать СИП даже в середине пролета.

Естественно для опрессовки и надежного контакта необходимо иметь гидравлический пресс (до 5тн) и набор специальных матриц. Соединительные гильзы имеют не стандартный диаметр, поэтому заводские матрицы от пресса ПГР-70-120-150 здесь не подойдут.

То есть матрицы под нормативное сечение проводов 16,25,35,50мм2 и т.д. здесь не смогут обжать гильзу с необходимым усилием. Вы либо ее не дожмете, либо внешняя изоляция гильзы лопнет, при выборе матрицы сечения меньше расчетного.

Для обжатия таких соединителей применяют три размера матриц:

140

173

210

Данные цифры означают расстояние между гранями внутреннего шестиугольника матриц в миллиметрах – 14мм, 17.3мм, 21мм. Номер матрицы, которой нужно прессовать, указывается на стенке соединительной гильзы.

О том какие правила необходимо соблюдать, перечень всей арматуры и материалов при соединении проводов СИП друг с другом и медным кабелем, можно прочесть здесь:

Пресс+матрицы от Ensto, Sicam, Niled, КВТ:

КВТ

Sicam

Niled

Ensto

Крепление провода сип к стене дома

крепление провода сип к стене дома

Количество человек на сайте:3

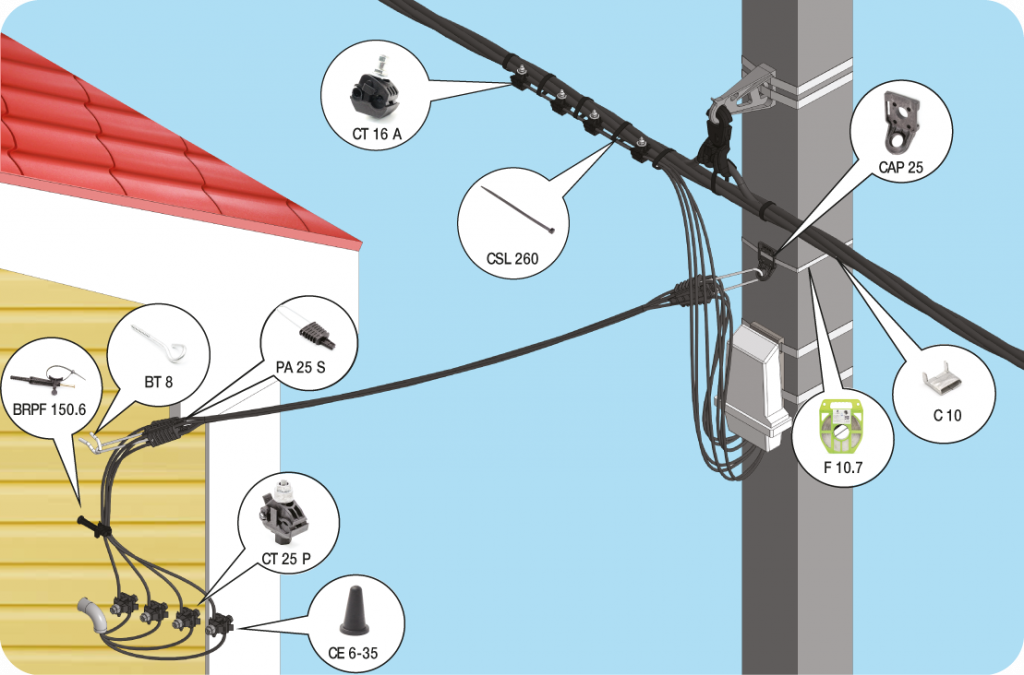

Как подключить частный дом СИПом

В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).

Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).

Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.

Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. В соответствии с ПУЭ 1.7.102. На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника. Более подробную информацию о повторных заземлениях вы найдёте в статьях про защитные заземления.

От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.

Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.

Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.

В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.

количество просмотров: 16753

Какой крепеж используется для оптического кабеля

Чтобы провести монтаж оптического кабеля, следует остановиться на фасадном крепеже SF 10. Его основные характеристики состоят в следующем:

• Фасадный крепеж SF 10 отлично подходит для монтажа оптического кабеля

  изготавливается из диэлектрика – материала, не проводящего электричество;

• не содержит компонентов, способных покрываться коррозией;
• используется совместно со стяжным ремешком, входящим в комплект;
• позволяет закрепить провод на расстоянии 10 мм от стены;
• подходит для монтажа кабелей диаметр которых составляет 8-25 мм.

Хотя крепеж SF 10 проявляет немало положительных качеств, для закрепления СИП-2 и СИП-4 его не используют. При монтаже таких проводов выбирают крепежи других типов, представленные ниже.

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель

Отличный вариант стекловата или негорючий синтетический уплотнитель.

Крепление к разным поверхностям

Если дача или жилой дом расположены на небольшом расстоянии от линии электропередач, то необходимо проложить ответвление на основе кабеля СИП, а затем завести питание в строение. Для монтажных работ понадобятся специальные крепления, номенклатура которых зависит от конструкции и количества опор. Фиксаторы устанавливают на столбах и стенах. Кабель СИП не требует натяжки троса или копки траншей.

К столбу

Для фиксации кронштейнов на опорах применяют перфорированную ленту, изготовленную из оцинкованной стали и снабженную бугелем для зажима. Для соединения изолированных жил кабеля в пучки используют специальные пластиковые хомуты, выдерживающие до 5 лет эксплуатации. На ленту надевают промежуточные или анкерные кронштейны, позволяющие удерживать основную магистраль и ответвление соответственно. Эластичный металл позволяет фиксировать линии на опорах с квадрантным или круглым профилем. Прочность зажима зависит от корректности затяжки бугеля.

В трубе

Кабели СИП предназначены для создания воздушных линий электропередач. Помещать изделие в трубы из металла или пластика категорически запрещено. Поскольку магистраль идет от столба к стене здания, то необходимо зафиксировать конец линии на доме. Затем требуется подключить внутреннюю проводку из медного кабеля ВВГ-НГ и запустить ее в помещение через гофрированную трубу.

К тросу

Наличие в конструкции кабеля СИП несущего элемента позволяет отказаться от использования тросов. Дополнительные фиксаторы необходимы в случае прокладки воздушной линии с применением стандартного провода без изоляции. Трос берут для крепления проводки, проложенной в металлических или пластиковых рукавах. Для удержания используют скобы из оцинкованной стали либо хомуты из пластика, инертного к ультрафиолетовому свету и воздействию низких температур.

Выбор сечения и марки СИП

При выборе необходимой марки кабеля СИП необходимо учитывать следующие факторы:

• Назначение воздушной линии.
• Условия эксплуатации, места прокладки и основные требования безопасности.
• Количество фаз, которые требуется подключить.
• Общая мощность предполагаемой нагрузки.

Конструктивные особенности кабеля СИП:

• В СИП-1: стальной сердечник нулевой несущей жилы не изолирован.
• В СИП-2: имеется изоляция у нулевой несущей жилы.
• В СИП-3: среди всех жил каждого отдельного провода есть армированный сердечник. Каждый такой провод помещен в изоляцию.
• В СИП-4: в изолированных жилах сердечники отсутствуют.
• В СИП-5: в нем также нет сердечников, изоляция выполнена из светостабилизированного полиэтилена. Кабель с маркировкой «НГ» не подвержен горению и отличается повышенной стойкостью изоляции. Это дает возможность прокладывать линии внутри зданий. Однако данный тип кабеля еще не сертифицирован и не применяется.

Проще всего выбрать сечение кабеля СИП. Простота выбора связана с тем, что величина минимального поперечного сечения жил составляет 16 мм2. Этого вполне достаточно для того, чтобы обеспечить электроэнергией среднестатистический частный дом. При таком сечении будут нормально работать все бытовые приборы и оборудование, включенные на полную мощность.

Если же требуется выполнить ввод кабеля для многоквартирного дома, то его сечение рассчитывается в соответствии с силой тока по специальным таблицам. Чаще всего используются СИП с двумя жилами – фазой и нулем или четырьмя жилами, когда добавляется еще две фазы. Крайне редко используются пятижильные кабели с дополнительным защитным проводником РЕ.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

• раскаточное устройство;

• натяжитель бандажной ленты;

• крепежные материалы;
• натяжитель линии;
• динамометр.

Поэтапный монтаж:

1. Устанавливают опоры.
2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
3. При помощи оборудования разматывают и подвешивают трос-лидер.
4. Протягивают СИП на опоры и натягивают.
5. Крепят кабель на опорах.
6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно.  Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

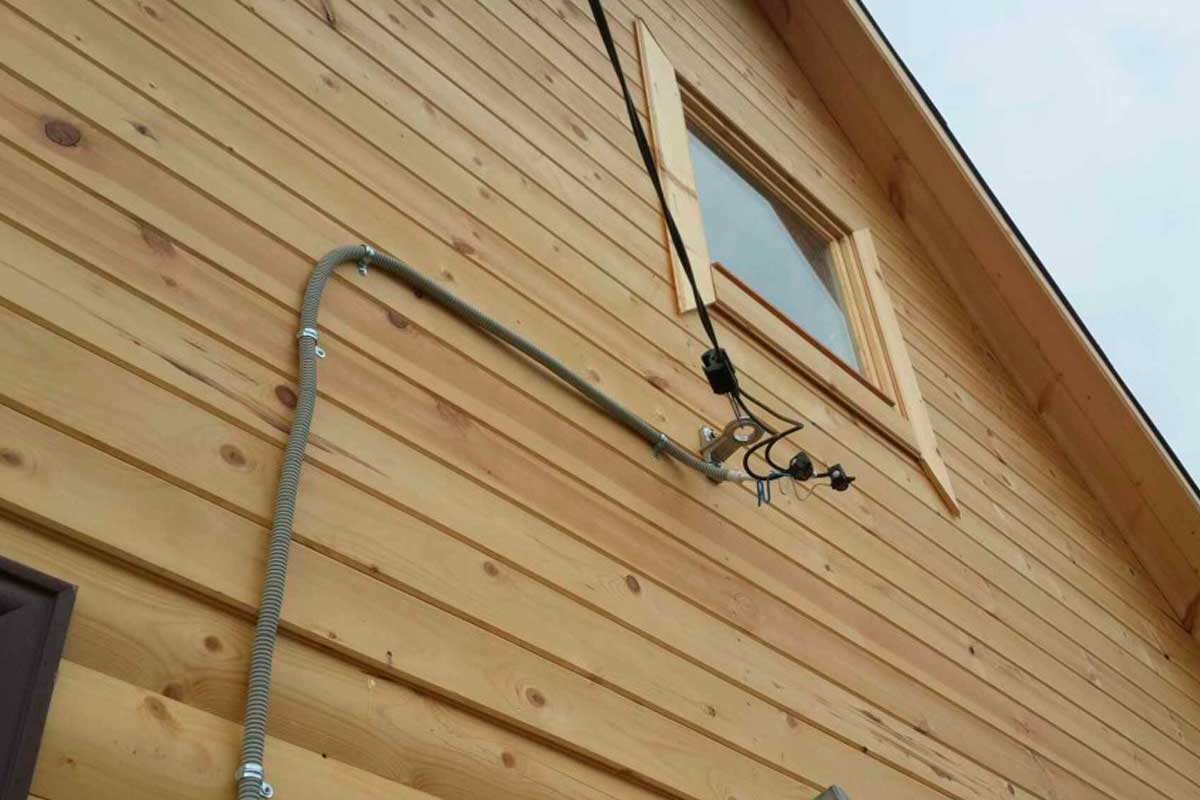

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Преимущества СИП

Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.

Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.

СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.

СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.

СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.

Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.

Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.

Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.

К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.

Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).

Какой провод в СИП – фаза, а какой – ноль?

Смотрю, что этот вопрос довольно часто поднимается, но он на самом деле очень прост. Достаточно обратиться к ГОСТ на СИП, в котором четко расписана его расцветка.

ГОСТ 31946-2012 раздел 5.2.7.2: Основные токопроводящие жилы самонесущих изолированных проводов должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции (…). Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету.

Цвет подключения СИП – нейтраль – без обозначения

Получается, что фазные проводники всегда имеют продольную цветную линию, нулевой (нейтральный) провод никакой линии не имеет. И даже если на проводе – синяя полоса, это фаза, а не нейтраль, как может показаться!

Но. Выпускается и СИП, в котором все проводники имеют маркировку цветом. В том числе – синим. В таком случае действует ГОСТ Р 50462-2009, который устанавливает общие правила для использования определенных цветов и буквенно-цифровых обозначений для идентификации проводников. Там в п.5.2.2 сказано, что “Нейтральный и средний проводники следует идентифицировать синим цветом. Синий цвет не должен быть использован для идентификации никакого другого проводника, кроме заземленного линейного проводника

(в данном случае – нейтрали)“ При этом, не смотря на четкое изложение данного вопроса в ГОСТ, нужно всегда использовать правило: “Доверяй, но проверяй!”. Иначе будет, как у одного моего читателя – он сделал щит учета, завёл “синюю” жилу СИП через автомат в счетчик, а жилу нейтрали подключил напрямую на ГЗШ, разделив на N и РЕ (система заземления TN-C-S). Местный электрик “с 40-летним стажем”, которого вызвали официально для подключения, никого не предупредив, полез на столб подключать СИП. Скатившись после КЗ со столба с выпученными глазами (при этом вводной автомат был выключен!), он начал учить матчасть.

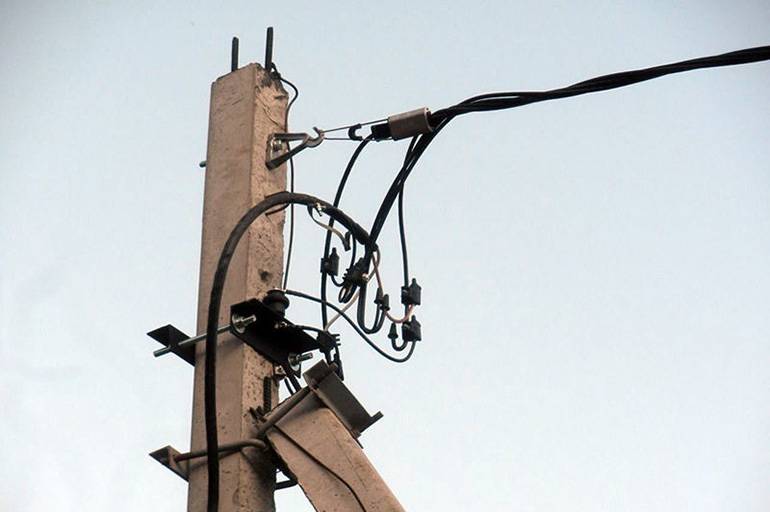

Подключение СИП к ВЛ на опоре
