На какую высоту поднимают ленточный фундамент над землей и что влияет на данный параметр?

Высота разных типов фундамента

Как изготавливается ленточный фундамент своими руками под дом из газобетона правильно?

Какой лучше, сравнение вариантов, плюсы и минусы

Процесс установки свайно-винтового фундамента

Определение шага свай и глубины посадки

Типоразмер свай и их шаг определяют расчётом по несущей способности согласно СП 24.13330.2011. На практике в малоэтажном строительстве наибольшее распространение получили опоры со стволом диаметром 108 и 133 мм и лопастью соответственно 250 и 350 мм. Оптимальным шагом свай считается 1,5-2 м, но под лёгкими частями здания или при увеличении размеров свай расстояние может быть увеличено до 3 м (с усилением ростверка). Глубину посадки обычно определяют пробным завинчиванием двух или более свай (в зависимости от площади первого этажа дома), используя прибор, контролирующий усилие закручивания. К сожалению, так делают не все монтажные фирмы. Зачастую глубина выбирается заранее (на 10-20 см ниже глубины промерзания). При таком подходе велик риск просадки свай, лопасти которых не достигают плотных слоёв грунта.

При устройстве свайно-винтового фундамента в зимнее время приходится вскрывать промёрзший слой грунта, используя для этого буровую установку или отбойные молотки.

Кузнецкий Альянс

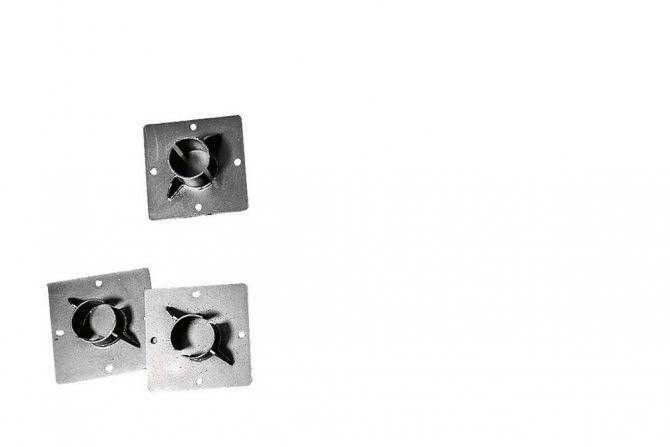

Конструкция опорных площадок обеспечивает простое и надёжное крепление к свае (с помощью сварки) и к брусу обвязки (винтами-глухарями).

Монтаж

Монтировать сваи можно вручную металлическим рычагом (потребуются как минимум три человека), с помощью лёгкой сборной установки с электрическим или бензиновым двигателем либо самоходной установки с выдвижной стрелой. При ручном способе время завинчивания сваи длиной 2,5 м составит около получаса, при машинном — не более 10 мин. Опоры располагают по углам здания и вдоль стен (наружных и несущих внутренних), нередко также под балками перекрытия.

При строительстве каркасных (модульных) домов к сваям после их монтажа, обрезки и бетонирования приваривают опорные площадки.

Дом-Ковчег

Далее собирают обвязку из бруса сечением 150 × 150 мм или более.

Дом-Ковчег

Дом-Ковчег

Затем обрабатывают брус антисептиком и приступают к сборке каркаса или монтажу комнат-модулей.

Бетонирование

Далее с помощью гидроуровня выставляют «ноль», обрезают верх свай и приступают к бетонированию — заполнению стволов жидким раствором или сухой цементно-песчаной смесью (сухая смесь незаменима при зимнем монтаже). Необходимо это прежде всего для защиты металла от коррозии (влага тем или иным способом проникает в полость изделия). При длине сваи более 2,5 м бетонирование помогает к тому же придать опоре дополнительную прочность на изгиб — в этом случае в раствор погружают каркас из трёх или четырёх арматурных прутков. Если внутренняя поверхность ствола оцинкована и обработана полимерным составом, а глубина монтажа не превышает 2,5 м, бетонирование необязательно.

Сборка ростверка

Наконец собирают обвязку — ростверк. В случае бревенчатого или брусового дома ростверк необходимо сварить из металлопроката — швеллера или двутавра

При этом важно хорошенько зачистить, обработать преобразователем ржавчины и защитить мастикой сварные швы (заодно с балками ростверка). Первый венец укладывают поверх слоя гидроизоляции толщиной не менее 3 мм. Изредка (при строительстве домов из блоков) заливают бетонный ростверк, однако под ним необходимо устроить песчаную подушку высотой не менее 20 см, а после созревания бетона удалить её — иначе есть вероятность, что силы морозного пучения приподнимут ростверк, преодолев сопротивление свай

Изредка (при строительстве домов из блоков) заливают бетонный ростверк, однако под ним необходимо устроить песчаную подушку высотой не менее 20 см, а после созревания бетона удалить её — иначе есть вероятность, что силы морозного пучения приподнимут ростверк, преодолев сопротивление свай.

Виды фундаментов

После ознакомления с основными критериями выбора несущих оснований следует подробнее рассмотреть технические особенности того или иного фундамента под кирпичный дом. В этом качестве чаще всего используются три типа оснований:

1. Ленточное.
2. Свайное.
3. Плитное.

Чтобы понять, как сделать правильный фундамент, следует ознакомиться с технологическими нюансами его возведения.

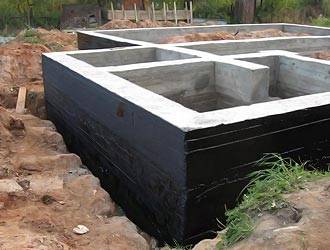

Ленточное основание

Ленточный фундамент под кирпичный дом

Ленточный фундамент для кирпичного дома является наиболее распространённым типом. Среди плюсов такого варианта – его простота и способность выдержать весьма большие нагрузки, что особенно актуально для массивных построек, например, для кирпичного двухэтажного дома. Основания-ленты в зависимости от конструктивных особенностей подразделяются на два типа:

• Монолитные.
• Сборные.

Монолитные основания отливаются непосредственно по месту строительства из бетонного раствора. Прежде чем начинать бетонирование, сооружают опалубку и собирают в ней армирующий каркас. Сборные ленточные конструкции монтируются из блоков при помощи подъёмной техники. Конструктивно фундамент-лента представляет собой бетонную полосу, идущую под всеми опорными стенами здания как наружными, так и внутренними.

Ширина ленточного фундамента может варьироваться от 30 до 60 см: именно такой размер монолитных фундаментных плит регламентируется строительными ГОСТами. Если ширина ленточного фундамента для относительно небольших и лёгких кирпичных построек может составлять 300 мм, то толщина фундамента для двухэтажного дома должна быть не меньше 400 мм.

Свайные основания

Подобный вариант фундамента обычно используется при возведении здания на слабых, болотистых или пучинистых грунтах. Особенностью строительства на таких почвах является необходимость устройства прочного основания, которое может обеспечить устойчивость постройки. Для этих целей подошва фундамента должна быть заглублена вплоть до прочных пород, исключающих усадку здания. Либо низ основания должен находиться ниже уровня промерзания почвы в холодное время года. Это исключит его выдавливание из земли силами морозного пучения.

Свайный фундамент под кирпичный дом

В данном случае наиболее оптимальной технологией является метод забивки или закручивания в землю свай. Это позволяет сэкономить массу сил, времени и денег, которые понадобились бы для проведения землеройных работ и заливки монолитной ленты аналогичной глубины. Выделяют три технологии сооружения свайного основания:

• Забивная.
• Буронабивная
• Винтовая.

Забивной метод состоит в заглублении сваи в грунт при помощи особого молота-копра. Он может быть механическим, подвешиваемым на подъёмный кран или экскаватор. В частном строительстве может применяться и ручной копр, приводимый в действие мускульной силой людей. Буронабивная технология предусматривает бурение в земле скважины необходимой глубины, после чего она армируется и заливается монолитным бетоном.

При винтовой методике для сооружения несущего основания применяются специальные сваи, имеющие спиралевидное остриё. Заглубляются они механическими или ручными сваекрутами, а весь процесс напоминает закручивание самореза или штопора.

Плитный фундамент

Плитный фундамент

Относительно редко используемая в жилом строительстве технология. Классический плитный фундамент представляет собой армированную монолитную плиту, залитую на песчано-гравийной подушке. Небольшая распространённость такого варианта связана с рядом эксплуатационных недостатков. Во-первых, основание-плита исключает сооружение под домом подвала, цоколя или подполья. Во-вторых, такой фундамент используется только при строительстве небольших по массе и размерам зданий.

Плитный фундамент двухэтажного дома из кирпича, может обойтись застройщику чересчур дорого из-за большого объёма бетонной заливки.

Поэтому основание-плита в кирпичном частном строительстве применяется только в случае крайней необходимости. Например, если строительство ведётся на непрочных грунтах. В этом случае большая площадь опорной плиты позволит предотвратить проседание постройки, уменьшив её удельное давление на грунт.

Плитная технология может использоваться и на плотных грунтах, когда необходимо для оптимизации работы объединить фундамент и черновые полы. Такая необходимость может возникнуть при строительстве бань, гаражей или складов.

Ознакомившись с особенностями различных конструкций фундаментов и критериями их выбора, частный застройщик может самостоятельно смонтировать качественное основание под свой кирпичный дом.

Основа по периметру

Вопросы гидроизоляции и утепления

Гидроизоляция ленты выполняется по всем поверхностям. Горизонтальные изолируют при помощи двойного слоя рубероида, с промежуточным нанесением битумной мастики. Нижний слой устанавливается под опалубку еще до заливки ленты, а верхний укладывается после набора технологической твердости.

Боковые поверхности покрывают битумной мастикой, горячим гудроном или иными средствами. Хорошо себя показали современные пропитки, отсекающие влагу от бетона на капиллярном уровне. Можно использовать рубероид, приклеивая его к стенам ленты на слой битумной мастики.

Утепление ленты также надо производить как с внешней, так и с внутренней стороны. Для этого используют пенополистирол или жидкий пенополиуретан. Выбор материала производится на основании доступности и финансовых возможностей владельца.

Исходные данные для расчёта ширины ленточного фундамента дома

Прежде чем приступать к проектированию опорной части дома, берут образцы почвы с места строительства и определают несущую способность слоёв грунта. Ленточный монолит одна из самых популярных форм опорных сооружений домов.

Для расчёта размеров опорной конструкции, нужно знать такие данные, как:

• глубина промерзания почвы;
• тип грунта;
• толщина несущих стен;
• армирование монолита;
• нагрузка от веса дома.

Глубина промерзания почвы

Глубину промерзания грунта можно узнать из таблицы СНиП по местонахождению дома. Подошва основания дома должна быть ниже границы промерзания грунта минимум на 20 см.

Подошва опоры дома, расположенная ниже уровня промерзания грунта менее, чем на 20 см или вровень с ним, будет способствовать выталкиванию опоры сооружения наверх морозной почвой.

В таком случае может быть произойти деформация или разрушение монолита и стен дома.

Тип грунта

Ширина фундамента — один из основных размеров, определяющих, каким должна быть опорная конструкция сооружения. Затраты на возведение основания здания, как показывает практика, достигают до 20% от общей сметной стоимости строительства.

Оптимально рассчитать размеры монолитной ленты, а именно его ширину и глубину, необходимо для возведения надёжной опорной конструкции с минимальными затратами. Ленточный монолит возводят практически на любых грунтах, кроме слабых оснований. К слабым почвам относят глинистые, торфяные грунты.

От ширины подошвы опоры дома зависит несущая способность основания.

Толщина несущих стен

Толщина несущих стен является одним из основных параметров, позволяющих рассчитать какой ширины должен быть фундамент.

В сложившейся практике самостоятельного возведения монолитного основания размер ширины фундамента рассчитывают исходя из толщины стены плюс 20 см. То есть по обе стороны стены должно оставаться по 10 см монолита.

Обычно владелец новостройки закладывает запас ширины основания дома в 20 см, рассчитывая в перспективе на достройку ещё одного этажа.

Армирование монолита

На размер ширины фундамента также влияет количество арматуры в теле монолита. Для армирования бетона применяют арматуру периодического профиля диаметром от 10 мм до 20 мм.

Каркас из арматуры формируют из продольных стержней на расстоянии 20 см друг от друга. Продольные стержни связывают гладкой проволокой, формируя арматурный каркас в единую конструкцию. О том, как вязать арматуру под фундамент, смотрите в этом видео:

https://youtube.com/watch?v=_xKAqYFUG-U

Нагрузка от веса дома

Нагрузка от общего веса строения — есть основной параметр, влияющий на то, какой ширины должен быть фундамент.

Например, если постройка состоит из лёгких конструкций и тонких стен, то поперечный размер основания должен быть не более 20 см.

При тяжёлых конструкциях поперечное сечение ленточного фундамента имеет вид трапеции.

В этом случае подошву ленточного монолита делают шире верхней её части на 20 см.

Факторы, влияющие на выбор высоты фундамента

При заложении основания под дом необходимо учитывать особенности рельефа

Высота фундамента любого типа для одноэтажного дома определяется с учётом следующих критериев:

Особенностей рельефа застраиваемого участка. При наличии склона потребуется заглублять основание по причине воздействия сдвиговых сил и повышенных восходящих или нисходящих ветровых нагрузок. Также возможны участки с сейсмической активностью, требующие принятия мер по расчету безопасной глубины закладки для повышения устойчивости объекта

Чтобы понять, какой конструкции, и какими параметрами будет обладать основание, следует провести полный расчет на основании геодезических данных.
Назначения, уровня важности, а также особенностей конструкции здания.
Уровня залегания грунтовых вод по данным гидрогеологической разведки.
Наличия близкорасположенных строений и типов применяемых фундаментов. Дома на основе блоков или кирпича создают значительные нагрузки на грунт

Это делает невозможным строительство объектов на фундаментах глубокой закладки по причине возможного их разрушения вследствие снижения несущих характеристик почвы. То есть следует подбирать подходящее устройство основания.
Состава грунта и глубины залегания плотных слоёв.
Глубины промерзания грунта.
Данных инженерно-геологической разведки: механических, физических и химических свойств грунта, наличия напластований, различных пустот и других особенностей участка.

Многие проекты фундаментов предполагают не только подземную часть, а и надземную. Поэтому общая высота конструкции основания складывается из этих двух значений. Причём их размеры определаются на основе разных расчетов. Чтобы определить, какая должна быть высота фундамента над уровнем грунта, нужно оценить возможные условия затопления участка, учитывать ветровые нагрузки, обеспечение качественной теплоизоляции основания, а также общий вес объекта.

Благодаря этому возможно строительство одноэтажных зданий на воде, в сейсмически активных зонах и на слабых грунтах с минимальными финансовыми затратами. Для того чтобы понять, какой конкретно длины она должна быть, необходимо провести соответствующие расчеты.

Каким может быть ленточный фундамент: о видах

Распространённые ошибки

Частые ошибки, которые приводят к разрушению основания и трещинам в стенах:

• Игнорирование свойств грунта и уровня залегания грунтовых вод. Необходимо понимать, что фундамент и грунт — это единая система. Если этого не учесть, грунт может не выдержать нагрузку, которая передаётся через фундамент.
• Нарушение технологии установки опалубки, её слабое закрепление приводит к перекосам и разрушению при заливке бетонной смеси. Наличие щелей и дыр приводит к протеканию бетона. Существенной ошибкой является отклонение опалубки по вертикали.
• Грубой ошибкой является нарушение установки армирования или игнорирование этого технологического этапа. Для армопояса нельзя использовать трубы, швеллеры, сварные сетки из тонкой проволоки. Недопустимо выполнение армирования ленты длиной более трёх метров арматурой диаметром менее 12 мм.
• При выполнении бетонных работ застройщик может не рассчитать объём раствора, чтобы залить за один приём всю ленту. В итоге бетон получается слоистым, а не монолитным.
• Спешка при строительстве приводит к печальным результатам. Если не дать отстояться и не выдержать сроки схватывания бетонной заливки и начать выполнение следующих этапов строительства, лента деформируется.

Функции, которые выполняет цокольная часть дома

Глубина заложения фундамента – определяющие факторы

Как рассчитать ширину фундамента

Таблица ширины фундамента относительно стены.

Третий шаг – непосредственно сам расчет ширины основания здания. Для начала необходимо делать расчет ширины фундамента, взяв за отправную величину площадь подошвы основания здания. Расчет проводится для ленточного фундамента. Предположим, что минимальная величина площади подошвы (S) основания здания равна 5 м2. При этом параметры постройки, под которую будут заливать фундамент, составляет ширина (H) – 6м, длина (L) – 9 м. Ширина ленты будет величиной неизвестной, принимаемой для расчетов за Х. Эту неизвестную величину можно рассчитать по формуле: 2LX+2X(6-2X)=S.

Подставляя известные величины, получаем следующее квадратное уравнение: 18Х+12Х-4Х2=5. Решение квадратного уравнения происходит через дискриминант, получаем два значения величины Х: Х1=7,3, Х2=0,17. Из полученных двух значений необходимо выбрать то, которое подходит. Это значит, что минимальная допустимая ширина ленты фундамента будет 170 мм. Данное значение является приблизительным и служит в качестве ориентира для последующих вычислений.

Схема свайного фундамента.

Второй расчет нужно проводить исходя из того, что изначально известна толщина стен. Предположим, что проект дома содержит в себе условие, при котором несущие стены определены толщиной в 300 мм. Если сравнить с полученной ориентировочной величиной ленты фундамента в 170 мм, значение толщины стены на 40% больше. Выше указывалось, что при определении значения толщины несущих стен необходимо учитывать, что толщина основания здания должна быть на 100 мм больше толщины стен. Расчетное значение толщины фундамента составляет 100+300+400 мм. Запас полученного значения ширины фундамента: 0,4:0,17×100-100=135%.

Четвертый шаг: должен быть произведен расчет необходимого количества арматуры для ленточного фундамента. Полученные результаты необходимо скорректировать или перепроверить, определив возможность установки необходимого количества арматуры в основание фундамента полученных габаритов. Исходя из практики и требований, для ленточных фундаментов должен быть использован диаметр арматуры в 12-16 мм. Нужно вычислить тот процент площади в поперечном сечении ленты, который отведен для арматуры. Но сначала нужно определить саму площадь поперечного сечения ленты.

Следует использовать таблицу, а также данные, при которых значение арматуры занимает не более одной тысячной площади сечения ленты. Высоту ленты, величина которой зависит от исходных данных в проекте, принимаем за 80 см. Площадь поперечного сечения находим из произведения 40 см×80см=3200см2. Это значит, что одна тысячная от этого значения будет составлять 3,2 см2. Исходя из таблицы можно сделать заключение, что данный расчет справедлив, если в основании здание в сечении ленты используется 4 прута арматуры, диаметр каждого из которых не более 12 мм.

Оптимальное значение

В рамках осуществления прикладных расчетов всех параметров фундамента для одноэтажного дома берут за основу данные о несущих особенностях почвы на данном участке и показателе суммарного давления всего строения на почву

Чтобы сооружение стойко вынесло все нагрузки и влияния извне, важно правильно подобрать глубину и ширину ленты основания

Далее в статье рассматриваются показатели, основанные на разных эксплуатационных характеристиках здания.

От типа конструкции

Так как при постройке дома каждый застройщик выбирает приемлемые для него материалы для возведения стен, перекрытий, отделки, то и структура конструкции, ее реакция на воздействие окружающей среды будет разная. Поэтому такой параметр как возвышение над уровнем грунта напрямую зависит от применяемых материалов. Если сравнить несколько типов стройматериалов и рекомендации по оснащению под них цоколя, то:

• для кирпичных и монолитных домов допустимое значение 0,3-0,4 м;
• пенобетонные и керамические постройки из крупногабаритных элементов от 0,4 до 0,5 м;
• деревянные и прочие варианты каркасных строений от 0,5 м.

Как видно из сравнительной информации, высота такого фундамента для дома из бруса должна быть выше. Это связано в первую очередь с подверженностью материала гниению после попадания на него влаги. При этом повышенные затраты на обустройство такого основания вполне оправданы, так как капитальный ремонт дома, подгнившего от повышенной влажности у основания обойдется в разы дороже.

От количества этажей и нагрузки

Следующим пунктом анализа при заложении в проекте габаритов фундамента для одноэтажного дома являются тип грунта на стройплощадке, возможный уровень поднятия грунтовых вод и общая нагрузка всей конструкции на почву.

Так, при планировании монолитного ленточного фундамента для одноэтажного или легковесного каркасного дома, мелких надворных построек (гараж, баня) достаточно закладки общей высотой до 0,8м. При этом до 0,5м уйдет в подземную часть и только 0,3 будет возвышаться над уровнем почвы.

В российских реалиях строители вывели для себя такую пропорцию: высота над землей ленты основания должна соответствовать его ширине, умноженной на 4.

В качестве среднестатистических показателей при мелкозаглубленном ленточном фундаменте ширина ленты имеет значения:

1. Для легковесных построек от 0,25 до 0,4 м;
2. Для дома в один этаж от 0,3 до 0,65 м;
3. Для двухэтажного дома от 0,65 до 0,9 м.

Если в строении в соответствии с проектом не заложено подвальное помещение, то минимальная высота 0,2 м, а максимальная 0,9 м. При строительстве здания с функциональным цоколем или подвалом, максимальная высота над уровнем почвы до 2 м. Если дом строится на участке с  возможным подтоплением, то высота ленты увеличивается от ранее обозначенных параметров еще на 10 см, с учетом линии подтопления.

https://youtube.com/watch?v=g9jvyjEkfUU

Таким образом, такой параметр как высота фундамента является важным наравне с остальными габаритами ленты основания (ширина, глубина заложения). Именно благодаря правильному ее заложению можно защитить стены строения от воздействия влаги, давления пучинистых грунтов и прочих негативных факторов. Кроме того высокий фундамент придает дому эстетический вид.

Функции, которые выполняет цокольная часть дома

Возведение фундамента – материалоемкий процесс, поэтому объяснимо стремление застройщиков сэкономить на расходных материалах, уменьшая размеры ленты.

Между тем, габариты бетонной ленты не должны быть меньше допустимых значений. Иначе сооружение просядет и деформируется под собственным весом, становясь непригодным для безопасного пользования.

Верхней части цоколя отведены такие функции, как:

1. Защита несущих стен дома от разрушающего действия пучинистого грунта во время промерзания.
2. Противодействие переувлажнению стен сооружения в результате выпадения осадков, испарения капиллярной влаги.
3. Изоляции нулевого перекрытия в доме от холода.
4. Выравнивание рельефа земли без больших объемов земляных работ.
5. Компенсация усадки сооружения под своим весом.
6. Обеспечение необходимой вентиляции в подвальной части здания за счет продух в цоколе.
7. Внешнее декорирование фасада здания, если собственник решит подчеркнуть контрастными материалами границу между домом и грунтом.
8. Защита декоративной отделки здания от загрязнений.

Факторы, от которых зависит

Чтобы сооружение простояло долго, его выстраивают на фундаменте, который, в свою очередь, распределяет нагрузку конструкции равномерно на участке. Если расчет глубины и ширины основания ведется прикладным методом, то с выступающей над землей частью ленты возможны варианты.

Но для большинства сооружений выступающая часть основания над землей будет несколько выше установленного минимума. Тогда как домам на песчаном грунте достаточно цоколя высотой 0,5 м, тяжеловесные конструкции на глинистой почве должны возвышаться на 0,8–0,9 метров над землей.

На практике искомый параметр будет определяться многими факторами:

• архитектурой сооружения;
• типом цоколя (западающий, выступающий, вровень).
• весом конструкции;
• материалом, из которого изготовлены несущие стены дома;
• наличием по проекту подвального помещения;
• линией промерзания земли;
• глубиной залегания поземных вод;
• уровнем снежного покрова;
• рельефом поверхности участка;
• тепловым режимом в доме.

Установленного норматива относительно высоты цоколя для ЛФ не существует. Но по практическим соображениям инженеры устраивают монолитную ленту таким образом, чтобы часть ее выступала над землей не меньше, чем на 0,4 – 0,45 м.

Факторы, влияющие на выбор высоты фундамента

При заложении основания под дом необходимо учитывать особенности рельефа Высота фундамента любого типа для одноэтажного дома определяется с учётом следующих критериев:

Особенностей рельефа застраиваемого участка. При наличии склона потребуется заглублять основание по причине воздействия сдвиговых сил и повышенных восходящих или нисходящих ветровых нагрузок. Также возможны участки с сейсмической активностью, требующие принятия мер по расчету безопасной глубины закладки для повышения устойчивости объекта

Чтобы понять, какой конструкции, и какими параметрами будет обладать основание, следует провести полный расчет на основании геодезических данных.
Назначения, уровня важности, а также особенностей конструкции здания.
Уровня залегания грунтовых вод по данным гидрогеологической разведки.
Наличия близкорасположенных строений и типов применяемых фундаментов. Дома на основе блоков или кирпича создают значительные нагрузки на грунт

Это делает невозможным строительство объектов на фундаментах глубокой закладки по причине возможного их разрушения вследствие снижения несущих характеристик почвы. То есть следует подбирать подходящее устройство основания.
Состава грунта и глубины залегания плотных слоёв.
Глубины промерзания грунта.
Данных инженерно-геологической разведки: механических, физических и химических свойств грунта, наличия напластований, различных пустот и других особенностей участка.

Многие проекты фундаментов предполагают не только подземную часть, а и надземную. Поэтому общая высота конструкции основания складывается из этих двух значений. Причём их размеры определаются на основе разных расчетов. Чтобы определить, какая должна быть высота фундамента над уровнем грунта, нужно оценить возможные условия затопления участка, учитывать ветровые нагрузки, обеспечение качественной теплоизоляции основания, а также общий вес объекта.

Благодаря этому возможно строительство одноэтажных зданий на воде, в сейсмически активных зонах и на слабых грунтах с минимальными финансовыми затратами. Для того чтобы понять, какой конкретно длины она должна быть, необходимо провести соответствующие расчеты.

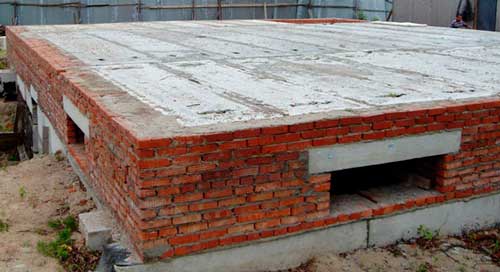

Какой высоты делать цоколь?

Некоторые домовладельцы считают, что если подвала не будет, то и цоколь ни к чему, можно делать фундамент заподлицо с землей.

Какой высоты цоколь.

Проект дома без цоколя.

Какой высоты должен быть цоколь. Цоколь должен быть достаточно высоким независимо от материалов фасада: древесина, пено- и шлакобетон, кирпич в одинаковой мере страдают от воды.

Кроме защиты стен дома от разрушения цоколь решает и другие задачи:

• оберегает фасад от загрязнений (из-за близости земли нижняя часть дома страдает от них в наибольшей степени);
• защищает обшивку от механических повреждений (цокольная облицовка на порядки прочнее фасадной);
• компенсирует усадку из-за нагрузки от дома;
• изолирует от вредных воздействий перекрытие подвала (чаще всего деревянное);
• повышает теплоизоляционные характеристики подвала;
• придает облику дома эстетическую завершенность.
• обеспечивает его полноценную вентиляцию (продухи обычно располагаются в цокольной части фундамента);

Высота цоколя над землей. При проектировании цоколя следует учитывать климат (среднюю температуру в холодное время), среднегодовое количество осадков. Можно определить минимальную высоту цоколя для своего участка эмпирически: в течение нескольких зим измерять глубину снежного покрова и к среднему значению добавить 10 см запаса.

Минимальная высота цоколя над землей по СНиП для южных областей – 20 см (лучше 30-40). Если дом деревянный, предпочтительно расстояние от поверхности земли от 50 до 90. При наличии подвального этажа рекомендуемая высота цоколя может достигать 2 метра.

Высокий цоколь обходится дороже низкого из-за увеличения объема работ по бетонированию. Но при расчетах экономия стоит на втором месте, на первом месте – прочность и эксплуатационные характеристики, которые во многом зависят от материала фасада.

На высоту цоколя влияет также его положение относительно фасадной стены. Есть три варианта:

западающий – плоскость цоколя утоплена внутрь относительно фасада. Возможен только если толщина фасадной стены достаточно большая;

Высота цоколя здания.

Высота цоколя одноэтажного дома.

Высота цоколя фундамента.

выступающий. Этот вариант – единственный возможный, если толщина фасадных стен маленькая, а также если проектом предусмотрен цокольный этаж.

Высота цоколя дома. Преимущества третьего варианта – повышенные теплоизоляционные характеристики (необходимое свойство при устройстве эксплуатируемого подвала). Во всех остальных случаях предпочтителен первый вариант: нависающая фасадная стена надежно защищает основание от атмосферных факторов и механических повреждений. Очевидно, что высота цоколя западающего должна быть минимальной, т.к. с ее увеличением степень защиты снижается.

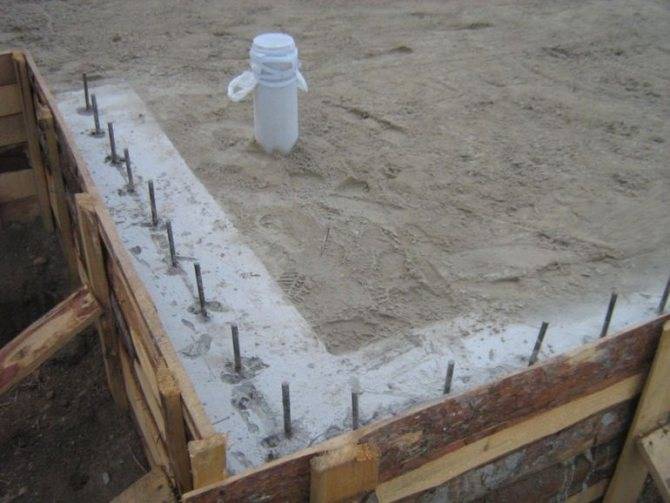

Как сделать ленточный фундамент своими руками

Что понадобится

Как залить ленточный фундамент самостоятельно? Для этого потребуются следующие материалы:

• ингредиенты строительного раствора (см. ниже);
• фанера или доски, гвозди;
• металлическая арматура + проволока для связывания;
• рубероид, мастичная гидроизоляция.

Состав бетона

• для легких домов можно использовать цемент М200, для тяжелых – от М300. — 1 часть;
• песок – сухой просеянный, без мусора, камней и глины, предпочтительно речной —  3 части;
• щебень средней фракции — 5 частей;
• вода – 60%.

Состав бетона: 1- песок, 2 — щебень, 3 — цемент, 4 — вода

пластификатор – 1-2%;

Свойства пластификатора для бетона

Для приготовления большого количества раствора следует приобрести или арендовать бетономешалку. При заливке ленты в холодную погоду воду рекомендуется подогреть. В жаркую – охладить, а после заливки периодически смачивать ленту водой, чтобы она схватывалась медленнее.

Обратите внимание!

Оптимальный срок созревания бетона – месяц.

Пошаговая инструкция

Чтобы сделать ленточный фундамент, нужно:

1. Расчистить площадку.

2. Промаркировать будущую траншею колышками и шнуром по наружному краю и по внутреннему.

3. Вырыть траншею проектной глубины и ширины.

4. Утрамбовать дно.

5. Насыпать дренаж: 10 см песка, залить водой и утрамбовать, затем 10 см щебня.

6. Простелить рубероидом дно и стенки траншеи.

7. Налить на дно первый слой бетона (10 см), дождаться схватывания (около недели).

8. Собрать и установить опалубку из оструганных с одной стороны досок 3-5 сантиметров. Высота над уровнем грунта равна высоте цоколя (30 сантиметров минимум). Через небольшие интервалы установить внутри распирающие доски. Крепежные гвозди следует забивать изнутри наружу.

9. Установить в опалубку арматурную сетку из связанных проволокой прутьев сечением 1-1,5 см. Между вертикальными прутьями шаг 10-25 сантиметров, горизонтальные – минимум на двух уровнях: на небольшом расстоянии от дна канавы и от верха будущей ленты.

10. Залить раствор слоями по 20 сантиметров. Каждый слой утрамбовать и проткнуть в разных точках металлическим прутком, чтобы выпустить воздух.

11. Через две-три недели после заливки можно снять опалубку и выполнить гидроизоляцию вертикальных стенок ленты: обмазать мастикой и оклеить рубероидом.

12. Засыпать канаву смоченным песком, утрамбовать.

13. После схватывания ленты осуществить горизонтальную гидроизоляцию.

Конструкция ленточного фундамента с плитой по грунту

Такие конструкции сочетают в себе достоинства ленточных и плиточных фундаментов упрощенно можно представить в виде плоской коробки, стоящей вверх дном.

На первом этапе строится ленточное основание, сверху на нем заливается монолитная плита. При этом ее края опираются на ленту. В итоге сам дом находится на плитном основании которое, в свою очередь, стоит на ленточном фундаменте. В результате вес постройки перераспределяется, снижая нагрузку на ленту.

Достоинства плитного основания сводятся к снижению давления на грунт, в связи с большей площадью опоры. Такое основание при подвижках грунта будет перемещаться вместе с постройкой, не причиняя особого вреда. Ленточный фундамент уменьшает вероятность бокового смещения, является дополнительным усилением периметра несущих стен.

Подобная конструкция позволяет уменьшить толщину плиты и ширину ленты основания. Эти элементы взаимно усиливают друг друга, позволяют сэкономить на строительном материале.

Как рассчитать стоимость фундамента

После того как произведены расчеты кубов и количества арматуры, несложно посчитать стоимость фундамента. К основной стоимости добавляются работы и цена досок для опалубки + земельные работы и техника. В среднем стоимость на конструкцию под ключ начинается от 15 000 м 2 . Но можно сэкономить и выполнить все работы своими руками.

Стоимость готового бетонного раствора колеблется от 700 руб./куб, но можно сократить затраты, сделав бетон самостоятельно. Для этого понадобиться песок, гравий и цемент М250 или 400. Средняя цена на цемент от 800 руб. за мешок в 40 кг. КАМАЗ песка стоит от 2 500 руб., его хватит на заливку фундамента.

Сокращаются расходы и при выполнении частичных работ, например, вырыть траншею и сделать опалубку своими руками, а залить бетоном доверить специалистам.

В любом случае не стоит экономить на основании дома, так как оно должно быть надежным и прочным. А как рассчитать и не переплачивать, мы подробно рассказали.
