Важнейший параметр при строительстве вальмовой крыши — высота: от чего зависит, как рассчитать?

Порядок расчета кровельного покрытия

Чтобы высчитать своими руками, сколько потребуется кровельного покрытия для вальмовой крыши, необходимо вспомнить школьную программу по геометрии. Дело в том, что форма скатов представляет два треугольника и две трапеции.

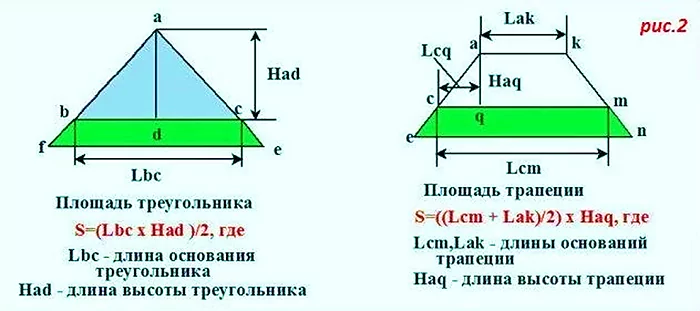

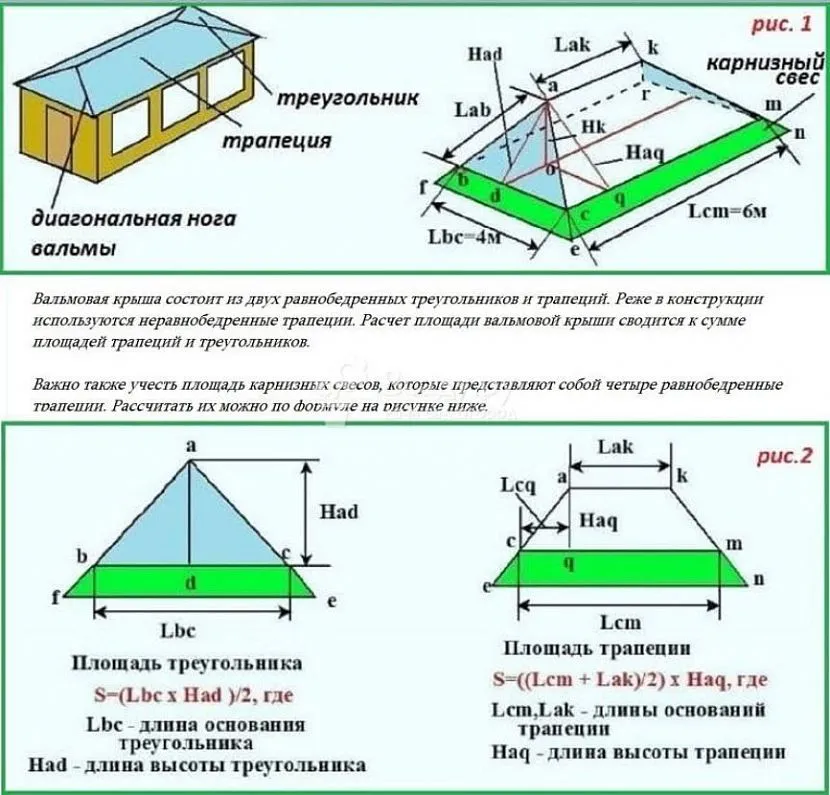

Измерив стороны трапециевидного ската, высчитывают его площадь по формуле: S=1/2(b1 +b2)h.

Следующим замеряют стороны треугольного ската и аналогично по формуле высчитывают его площадь: S=1/2 bh.

Так как треугольных и трапециевидных ската на вальмовой крыше два, то оба результата умножают на это же число. Теперь осталось сложить полученные результаты для выяснения общей площади кровли.

А вот дополнительные сооружения на кровле уменьшают площадь покрытия. Это могут быть дымоходы, окна, балконы и т. д. При расчетах своими руками потребуется вычислить площадь каждого сооружения, и отнять результат от общей площади всех скатов.

Внимание! Если в качестве выступающего сооружения имеется, например, только один дымоход или вентиляционная труба, их в расчет не берут

Надо учесть, что из-за непрямоугольной формы скатов крыши получится много отходов кровельного материала, что требует к готовому результату добавить 20%.

Какие распространены типы современных кровельных конструкций

Тип крыши оказывает самое прямое влияние на расчет и используемые для него формулы, а также на величину и, следовательно, на расход материала, который нужно приобрести для обустройства кровли.

Сегодня чаще всего возводятся такие конструкции:

• односкатная (её предпочтительнее использовать для хозяйственных построек);
• двускатная (самая популярная для жилых домов);
• четырехскатная. Тоже отличный выбор для жилых сооружений. Здесь предусмотрены многообразные варианты: эффектные шатровые (характерная черта которых – одинаковый размер и форма всех скатов) или сложные вальмовые (их особенностью является участие двух треугольных вальм и двух скатов с изломом (формы трапеции));
• мансардная (состоит из двух скатов, но обязательно с изломом). Данный излом позволяет увеличить площадь мансарды.

Расчет доборных элементов

Делая своими руками расчет покрытия вальмовой крыши надо помнить о доборных элементах. Ими завершают кровельные работы, а некоторые, наоборот, монтируют первыми.

Рассчитывают доборные элементы в следующем порядке:

• Капельники или по-другому карнизные планки крепят к лобовой доске до начала укладки кровельного покрытия. Рассчитать их количество, можно измерив длину периметра кровли. Так как длина одного капельника составляет 2 м, нетрудно вычислить необходимое их количество с учетом того, что планки укладывают внахлест 50 мм.

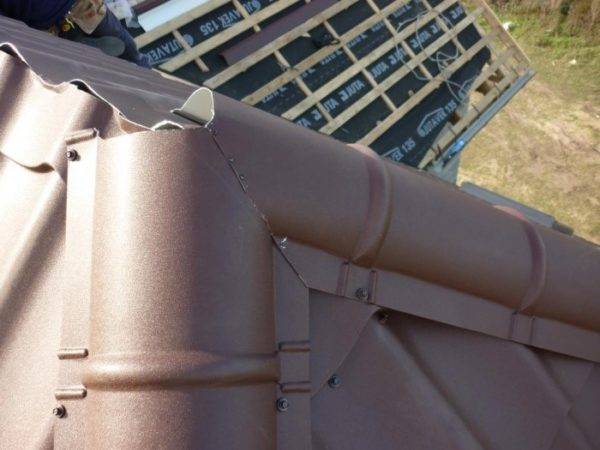

• Расчет коньковых планок делают по длине стыков всех скатов. Здесь надо учесть, что для вальмовой кровли характерен не один горизонтальный конек, находящийся сверху соединения двух скатов. К нему надо добавить еще четыре наклонных конька, образованных боковым соединением скатов. Количество коньковых планок высчитывают аналогично, как и капельники с учетом того, что длина одного элемента составляет 2 м плюс нахлест от 30 до 50 мм.

Уменьшить расход доборных элементов можно, заказав их изготовление индивидуально большей длины. Экономия получается за счет меньшего количества нахлестов.

Важно помнить о выступающих на крыше сооружениях. Места примыкания к ним кровли также надо закрыть планками. На круглые трубы лучше надеть герметичные колпаки

На круглые трубы лучше надеть герметичные колпаки.

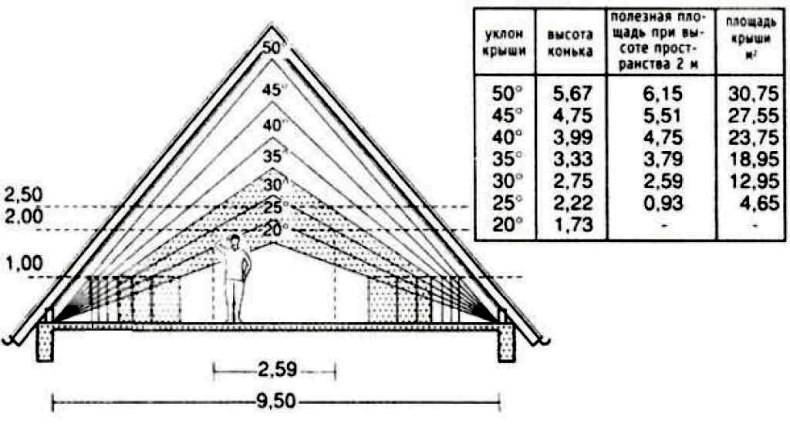

Критерии, от которых зависит высота конька 2-скатной крыши

Кровельные нагрузки

Нагрузки, воздействующие на кровлю, то есть давление снега и ветра, вычисляют с целью определить, сколько и каких по сечению стропил понадобится для создания устойчивого каркаса.

Снеговая нагрузка

Для определения давления снега используют формулу S=µ·S_g, где S — искомая величина снеговой нагрузки (в кг/м²), µ – коэффициент, который определяется степенью наклона ската, а S_g — нормативная снеговая нагрузка (в кг/м²). Величина S_g указывается на специальной карте и зависит от местности.

Всю территорию России делят на 8 снеговых регионов, для каждого из которых характерен свой уровень снега

Вычисление снеговой нагрузки производят следующим образом:

1. Используя геометрическую формулу tg a = a/b (тангенс угла в прямоугольном треугольнике равен отношению противолежащего катета к прилежащему), высоту кровли делят на половину ширины наружной стены дома. Значение угла в градусах берут из специальной таблицы, приведённой в конце этого раздела.
2. Вычисляют коэффициент µ:
   • если угол наклона кровли α не превышает 30o, его принимают равным 1;
   • на крутых крышах с уклоном более 60o снеговую нагрузку не учитывают вообще, т. е. µ = 0;
   • при 30o ≤ α ≤ 60o применяют формулу µ = 0,033 · (α–36o).
3. Нормативную снеговую нагрузку находят на карте приложения №5 СНиП2.01.07–85 «Нагрузки и воздействия» или в таблице (см. ниже). Для каждого снегового района, а всего их 8, характерен свой показатель, выраженный в кПа или кг/м². Например, у Москвы, находящейся в третьей зоне, он составляет 180 кг/м².

Таблица: снеговые районы России

Снеговые районы РФ	1	2	3	4	5	6	7	8
S, кПа (кг/м2)	0,8 (80)	1,2 (120)	1,8 (180)	2,4 (240)	3,2 (320)	4,0 (400)	4,8 (480)	5,6 (560)

Предлагаем рассчитать снеговую нагрузку на практике. Предположим, что строится дом в Калининграде размерами 7х10 м и высотой конька 2,5 м. Тогда потребуется сделать следующие вычисления:

1. Найти на карте нормативную снеговую нагрузку для Калининграда (вторая зона, 120 кг/м²).
2. Разделить половину ширины стены на высоту конька: 2,5/3,5 = 0,714.
3. Из таблицы найти угол наклона по его тангенсу. В нашем случае это 36°.
4. Определить коэффициент µ: 0,033 · (60–36) = 0,79.
5. Найти искомую величину снеговой нагрузки S = 120 · 0,79 = 94,8 кг/м².

Таблица: определение угла по его тангенсу

tg α	α
0,27	15°
0,36	20°
0,47	25°
0,58	30°
0,7	35°
0,84	40°
1	45°
1,2	50°
1,4	55°
1,73	60°
2,14	65°

Ветровая нагрузка

Как обозначено в СНиП 2.01.07–85 «Нагрузки и воздействия», ветровое давление на кровлю рассчитывается по формуле W_m = W_o · K · C, где W_o — это нормативное значение ветрового давления, указанное на специальной карте, K — коэффициент, на который влияет изменение ветровой нагрузки по высоте, а C — специальный аэродинамический коэффициент.

В зависимости от ветровой нагрузки территория России условно разбивается на 8 регионов

Таблица: ветровые нагрузки в России по регионам

Ветровые районы РФ	1а	1	2	3	4	5	6	7
Wo, кПа (кгс/м2)	0,17 (17)	0,23(23)	0,30 (30)	0,38 (38)	0,48 (48)	0,60 (60)	0,73 (73)	0,85 (85)

Для наглядности попробуем определить ветровую нагрузку на кровлю дома в деревне Бабенки Ивановской области России. При условии, что высота конька от земли равна 6 м, угол наклона кровли — 36°, вычисления получатся следующими:

1. W_o = 30 кг/м², так как местность принадлежит второму ветровому району, что указано на карте приложения СНиП и в приведённой выше таблице.
2. K = 1, поскольку все строения в этой области ниже 10 м (см. таблицу значений коэффициента K).
3. W_m = 30 · 0,8 = 24 кг/м².

Таблица: значение коэффициента K для расчёта ветровой нагрузки

Высота дома	Открытая местность	Закрытая местность с преградами выше 10 м	Городские районы, где дома имеют высоту более 20 м
до 5м	0,75	0,5	0,4
5–10м	1,0	0,65	0,4
10–20м	1,25	0,85	0,53

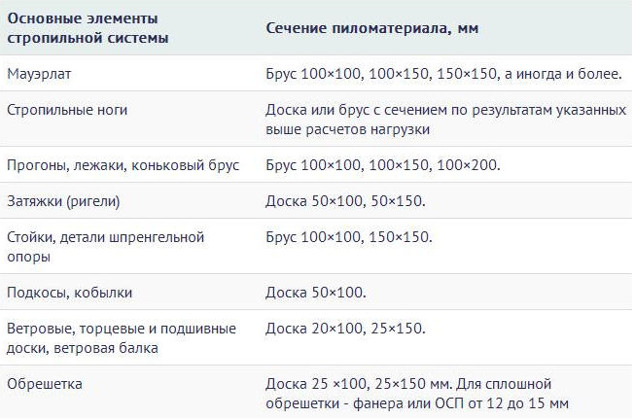

Материал для вальмовой крыши

Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.

Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.

Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.

Опора скользящая для стропил (закрытое скользящее крепление)

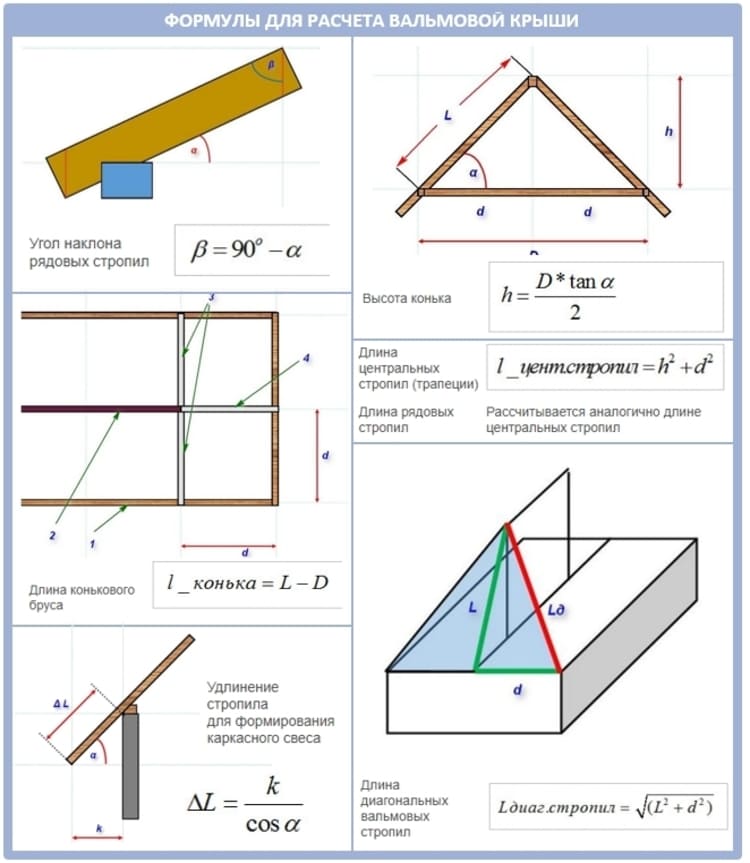

Примеры вычислений, которые несложно выполнить самостоятельно

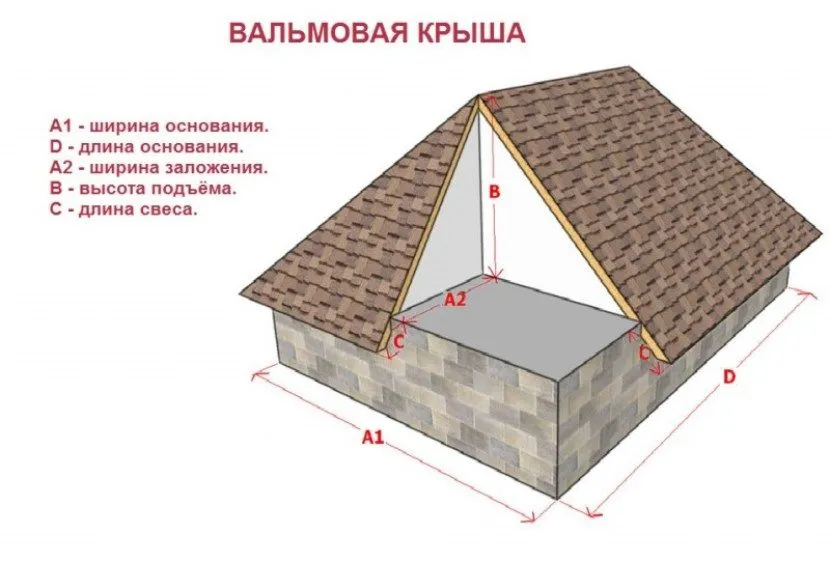

Вальмовые стропила

Общие сведения по результатам расчетов

— Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.

У гол наклона вальмовых стропил

— Угол наклона крыши со стороны вальмового ската.

П лощадь поверхности крыши

— Общая площадь кровли с учетом свесов.

П римерный вес кровельного материала

— Нагрузка на стропильную систему крыши от кровельного материала.

К оличество рубероида

— Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

Д лина боковых стропил

— Длина стропильной ноги с боковой стороны строения и с учетом свеса.

Д лина вальмовых стропил

— Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.

Д лина диагональных (накосных) стропил

— Длина так называемых ребер в количестве 4 штук.

Р екомендуемое сечение стропил

— Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.

К оличество боковых и вальмовых стропил

— Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.

О бъем бруса для стропил

— Объем материала для стропильной системы в кубометрах.

П римерный вес стропил

— Общая нагрузка от стропильной системы.

К оличество рядов обрешетки

— Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Достаточно популярной разновидностью крыши является . Относят эту разновидность к четырехскатным конструкциям.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Кровельное покрытие

Как уже говорилось раннее, для упрощения расчетов необходимо представить крышу в виде равнобедренного треугольника.

Для проектировщиков важны параметры не только высоты, но и угла наклона, который определяет технические характеристики эксплуатируемого помещения

Однако, не стоит забывать и про важность подбора кровельных материалов

Предлагаем вашему вниманию несколько правил, которые стоит учитывать при выборе кровли:

1. Если вы хотите, чтобы у вас была кровля, состоящая из маленьких элементов, ее скаты должны быть крутыми. В противном случае большое количество стыков между элементами увеличивает вероятность протечек.
2. Если вы планируете сделать крышу небольшой высоты, на ней должно быть минимальное количество стыков и швов. Желательно отдавать предпочтение крупнолистовому материалу.
3. Если вес вашего покрытия относительно большой, конструкция должна иметь острый угол наклона. Следовательно, чем выше расположен конек, тем равномерней распределится вес, и меньше давления будет оказано на стропила с мауэрлатом.

Однако, стоит учитывать, что такая крыша влетит в копеечку, поскольку на ее создание уйдет гораздо большее количество материалов.

• Рекомендации по поводу применения того или иного материала для кровли можно посмотреть в инструкции.
• Например, угол наклона ската может быть дан в виде процентов, градусов или дроби.
• Что касается дробного показателя, числитель указывает на рекомендуемую высоту горизонтального ребра, а знаменатель — половинное значение от длины пролета.

Прислушаться к указаниям производителей того или иного материала стоит хотя бы по той причине, что это значительно продлит срок службы постройки.

Количество кровельного покрытия на дом

Выполняем калькуляцию

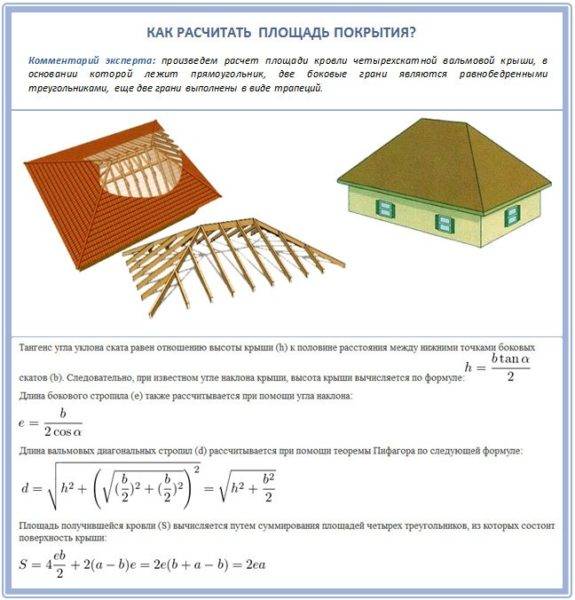

Расчет площади кровли четырехскатной крыши основан на сумме площадей трапециевидных сторон и 2 треугольников с равными бедрами. Для выполнения расчетов вальмовых скатов можно воспользоваться формулой равнобедренного треугольника. Чтобы узнать площадь трапециевидных сторон, потребуется формула вычисления площади трапеции, которая и заложена в калькулятор вальмовой крыши.

Для расчета площади сторон крыши применяются стандартные геометрические формулы Источник nts-sk.ru

В базе калькуляторов находится информация о наиболее популярных кровельных материалах. Для получения результата достаточно отметить:

• параметры основания кровли;
• предполагаемый шаг стропил;
• предпочитаемый кровельный материал;
• сорт и размеры древесины, которая будет использована для создания обрешетки;
• регион строительства.

Система самостоятельно проведет полный расчет кровли четырехскатной крыши, и выдаст готовый результат.

При выполнении вычислений учитывается метеорологическая обстановка района застройки. При этом исследуется интенсивность осадков, а также скорость ветра и сила его потоков. Но надо учитывать, что все формулы калькуляторов, соответственно, и заложенные погрешности, находятся внутри интерфейса, поэтому дать гарантию точности не сможет ни одна онлайн-считалка.

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Размеры обрешётки

Методика расчета обрешетки достаточно проста. Для нахождения параметров обрешетки знать площадь кровли и размер пиломатериалов.

К примеру, S крыши — 100 м², а параметры доски 25×150×4000 мм (толщина, ширина и длина), то:

• площадь одной доски = 0,15 * 4 = 0,6 м²;
• количество досок для обрешетки 100 / 0,6 = 167 шт.;
• объем (в м³) одной доски 0,15 × 0,025 × 4 = 0,015 м³;
• объем всех досок 100 × 0,015 = 1,5 м³.

Для обустройства сплошной обрешетки потребуется 1,5 м³ досок. Для разреженной — нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками.

Если планируется сделать сплошную обрешетку, то достаточно взять удельный вес материала, который планируется использовать. Например, вес плиты ОСП или фанеры составляет 650 кг/м³.

Расчёт кровельного покрытия и прочих материалов

Выполнение расчета и чертежа стропильной системы

Стропильная система четырехскатной вальмовой крыши своими руками

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

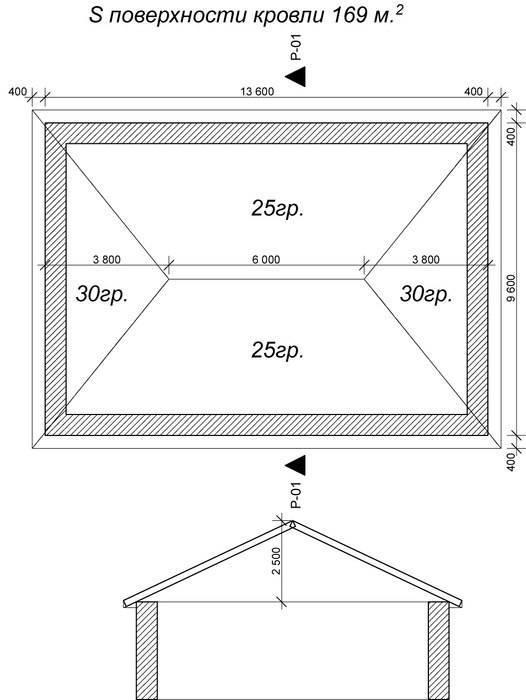

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

1. Крыша. Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.
2. Стропила. Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.
3. Обрешетка. Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.

Для получения правильных данных, в поля калькулятора вбиваются все имеющиеся параметры Источник nauka-i-religia.ru При проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

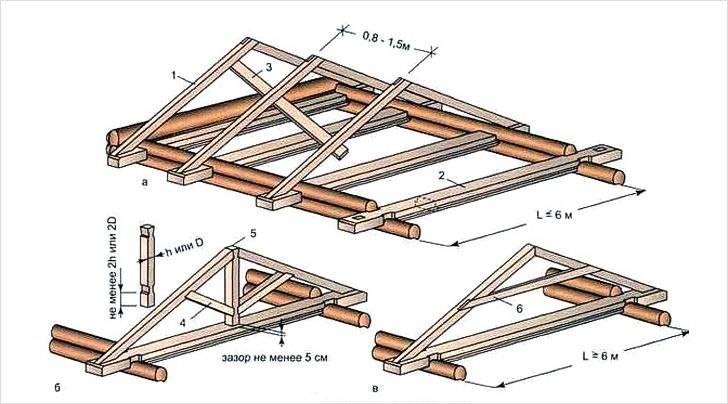

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

• При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
• Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

• При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
• Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Важно
Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов

К примеру можно воспользоваться данными из приведенной ниже таблицы

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Тип кровельного материала	Рекомендуемый угол наклона в градусах
Металлочерепица	30
Рулонные настилы (рубероид)	Не более 5
Профнастил	8 и более
Шиферный лист	20-30

Совет
Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Как определить угол наклона?

Для вычисления угла наклона в расчёт берут материал кровли:

• не менее 22 градусов для шифера (иначе – вода попадёт в зазоры);
• металлочерепица – не менее 14 градусов (в противном случае листы сорвёт сильным ветром);
• профилированный настил – не менее 12 градусов;
• битумочерепица – не более 15 градусов (при превышении слезание элементов с крыши, ибо закрепляются они на мастике).

Рулонные материалы – угол в 3-25 градусов. Параметр определяется количеством слоёв: чем их больше, тем выше угол наклона. При повышении угла наклона чердак увеличивается в объёме, а с ним и количество материалов, затраченных на возведение крыши.

Можно вместо крыши установить толстое перекрытие –и покрыть его битумом. В этом случае перекрытие отбортовывается на небольшую высоту со всех сторон по периметру. В любом месте бортика просверливается отверстие для стока воды, в которое вводится водосток. Тогда и крыша не нужна как таковая – чердак будет полностью отсутствовать. Но такое решение имеет ряд недостатков, один из которых – образование толстого слоя ряски и водорослей на рубероиде, выполняющем роль мощной гидроизоляции. К тому же зимой там будет скапливаться снег и лёд. Летом это перекрытие будет перегреваться, отчего в доме будет очень жарко.

Разберемся, как рассчитывается угол ската.

1. Для треугольника чердака в разрезе вычисляется тангенс острого угла, на который и наклоняются стропила, обрешётка и кровля. Этот тангенс равен отношению высоты кровли к полудлине основания (перекрытия). Число должно получиться равным менее единицы.
2. Арктангенс («обратный тангенс») полученной величины в сумме даёт угол в радианах, который переводится в градусы (радиан равен приближённо 57 градусам).

Угол наклона крышного настила (стропила, обрешётка и кровля) может быть вычислен и экспериментально. Некоторые мастера оценивают данную величину лишь по теореме Пифагора и общим рекомендациям к углу наклона, располагая конкретными досками (например, 6-метровыми) для балок и стропил. Иногда бывает, что строительство дома – начиная с закладки фундамента – происходит в соответствии с длиной заранее купленных досок и/или бруса, идущих на стропильную систему и имеющихся в данный момент в продаже. То есть квадратура дома, если позволяет площадь участка, рассчитывается с крыши (стропильной системы), под будущие стропила которой и подгоняется закладка фундамента и выкладка стен. Это делают, чтобы не тратить лишнее время на перерасчёт и лишнее пиление/сращивание досок, а сразу же изменить проект должным образом, не подгоняя крышу под него.

Расчет стропил

Для компоновки надежной крыши необходимо создавать обрешетку. Бюджет вырастает, но растут также гарантии, что крыша не будет повреждена во время сильных ветров

Для вальмовой крыши при расчете стропил принимается во внимание размеры потерь материала – до 32% (если делаются трапециевидные и треугольные скаты)

Некоторые используют битум или черепицу, тогда потери заметно снижаются.

Традиционный алгоритм подсчета

Просчитывается общая площадь. Для этого требуется понять размеры одного листа, после этого полученные значения поделить. Считается полностью вся площадь, то есть вычитывают из общей площади пространство, которое тратится в нахлесты и стыки. Стандартное значение 16-17 см.

Шифер и металлочерепица

Шифер: применяют семь листов (площадь 1,3355м2). При использовании восьми элементов площадь полезная возрастет до 1,566 м2.

Полученный показатель полезной площади разделяется на коэффициент рабочей площади. Если она равна 26,75м2, то требуется всего два десятка листов.

Расчет металлочерепицы

При подсчёте необходимого материала учитывается, что с уменьшением площади, число стыков неизбежно возрастает. Расчет полезной площади делается с помощью коэффициента 1,11. Полученный показатель делится на площадь одного элемента, добавляются параметры нахлестов. При конфигурации нетрадиционной перерасход материала может быть довольно значительным (до 65%)

Шаг стропил

Промежуток между стропилами носит название «шага». Обычно размер его не превышает 1,1 метра, минимальное значение 0,62 м. Следует выбирать изначально шаг стропильной конструкции.

В завершении необходимо привести еще некоторые детали: разделение суммарной длины ската на указанный показатель (см. последний пункт). Таким образом, найдено будет нужное расстояние, на которое следует ориентироваться во время монтажа стропил.

Пример:

1. Длина ската 12 метров, величина шага 0,8 метр.
2. 12 / 0,8 = 15.
3. Необходимо делать округление нецелых значений.
4. 15 + 1 = 16 – добавляется единица, чтобы более точно установить число «ног».
5. 12 / 16 = 0,75 м. Подобный показатель будет оптимальным для определения шага стропил.

Накосные стропила для вальмовой крыши режутся по одной высоте, такая технология усиливает конструкцию, возрастает показатель прочности. Расчет наклона вальмовой крыши берется в рамках 6 – 62 градуса. Есть прямо пропорциональная корреляция между материалом и силой ветра в данной локации, величины снежного покрова. Когда известны параметры стропильной конструкции, рассчитать прочность не составляет особого труда. Достаточно правильно собрать всю информацию и использовать нужные формулы

Преимущество вальмой кровли заключается в том, что подъемная сила небольшая, так как скаты находятся под наклоном, фронтоны отсутствуют.

Терминалогия довольно сложная. Поэтому для простоты посмотрите так же данное видео:

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши

Вариант расчета параметров кровли с использованием калькулятора

Шаг 1. Первым делом в браузере открывается сайт, где есть онлайн-калькулятор. В данном случае можно указать массу параметров будущей кровли. Для начала выбирается форма крыши – например, односкатная.

Выбирается тип кровли

Шаг 2. Далее сайт предлагает выбрать материал, которым будет зашиваться готовая кровля (металлочерепица, шифер и т. д.).

Выбор кровельного материала

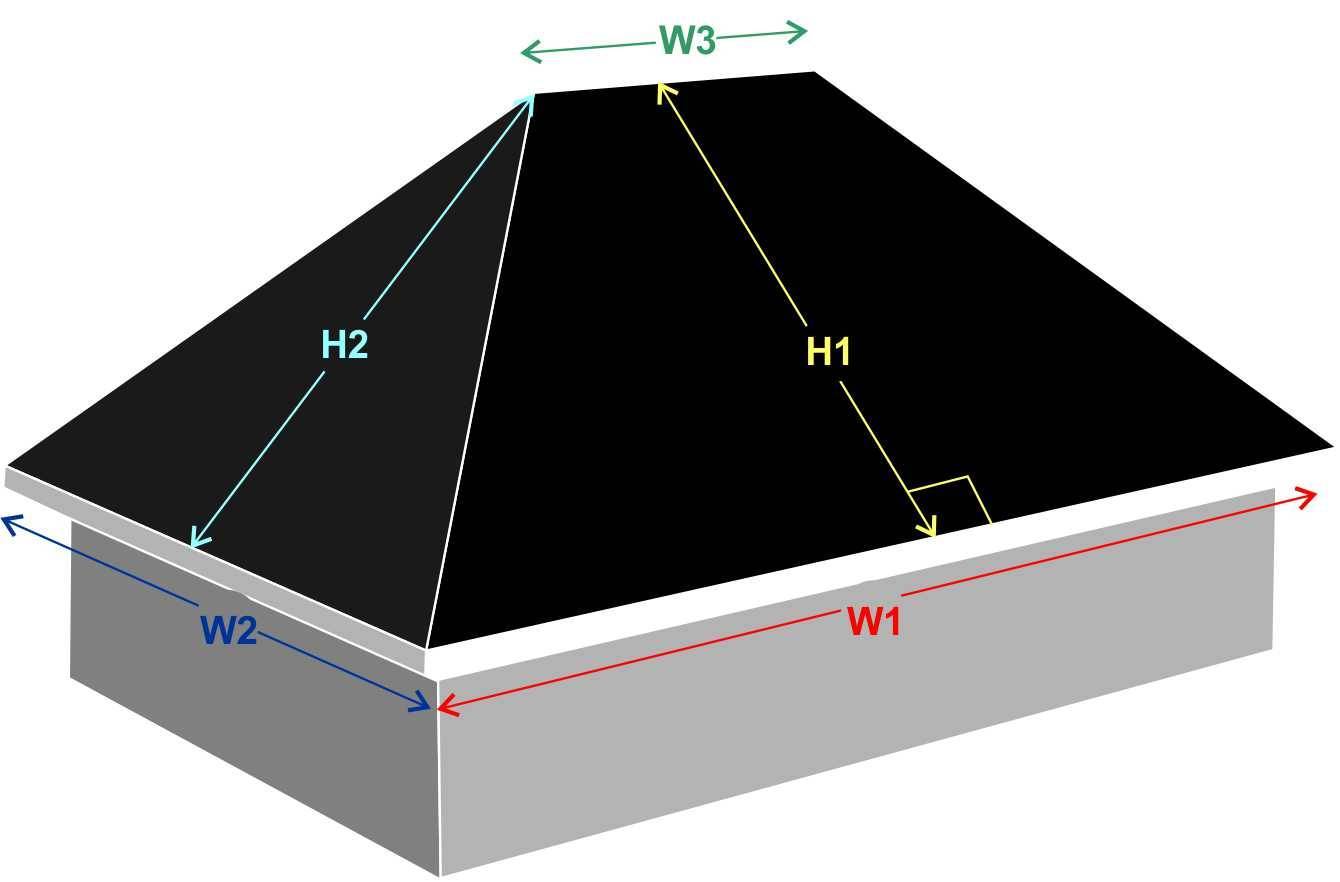

Шаг 3. Выбираются значения длины и ширины основания кровли, ориентируясь на изображение внизу страницы – там показаны определения используемых обозначений.

Выбор основных значений

Шаг 4. Сразу же можно указать и другие значения – параметры стропильной системы, вплоть до указания используемых материалов для ее сооружения. Выбирается также и значение шага обрешетки, расчет снеговой нагрузки.

Параметры стропильной системы

Шаг 5. Снеговая нагрузка определяется по региону, где будет находиться строение. Для этого есть удобная карта-схема.

Выбор региона по снеговой нагрузке

Шаг 6. Чтобы расчеты были произведены, нажимается кнопка «Рассчитать».

Нажмите кнопку «Рассчитать»

Шаг 7. В итоге на странице появится подробная таблица с указанием основных параметров кровли, в том числе и угла ее наклона.

Результаты расчетов

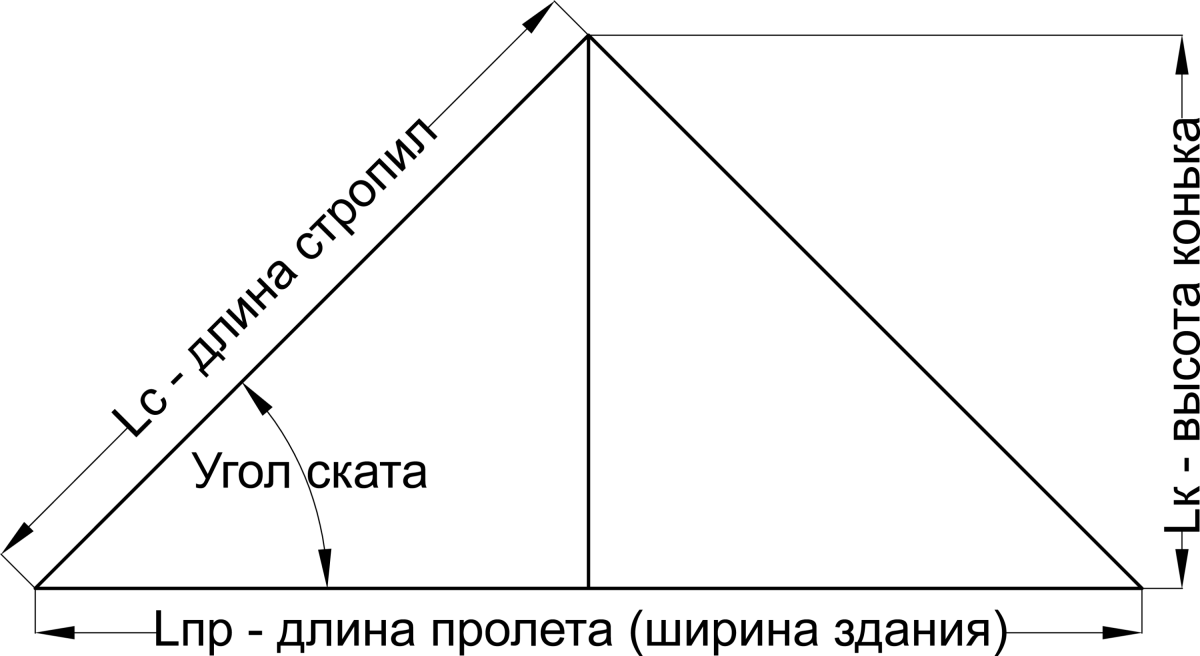

Также приведем примерный расчет угла кровли в зависимости от известного значения высоты конька. Для произведения расчетов следует измерить ширину фронтона (для примера это показатель будет равен 6 м). Далее это значение делится на 2 – получается 3 м. Высота конька в данном случае должна быть 1,8 м.

Теперь просто нужно воспользоваться известными из уроков геометрии формулами и узнать тангенс угла: tgA = a:b = 3:1,8 = 1,67. Значение угла по значению тангенса можно найти в таблице Брадиса. В данном случае угол ската будет равен 58-59 градусов. Его можно округлить до 60.

Видео – Нахождение наклона и высоты крыши

Расчет ската кровли – довольно сложная процедура для тех, кто не дружит с математикой. Однако при желании можно разобраться со всеми этими формулами и все просчитать самостоятельно. Тогда расчеты будут максимально верными.
