Технология забивки железобетонных свай

Стоимость устройства свайного основания методом статического вдавливания

Рассчитывается на основе следующих исходных данных:

• характеристик грунтов основания;
• общего объема работ по погружению элементов;
• сечения, длины, типа и материала погружаемых элементов;
• проектной нагрузки на погружаемый элемент;
• объема работ по выполнению стыковки элементов и антикоррозионной обработки;
• месторасположения объекта строительства;
• климатических условий площадки строительства;
• наличия и мощности точки подключения к электроэнергии;
• наличия первоначальной рабочей документации на строительство;
• необходимости дополнительного проектирования и согласования;
• объема геодезических работ на площадке строительства;
• объема работ по статическим испытаниям;
• объема услуг Генподрядчика (по подготовке стройплощадки, котлована, временных и подъезных путей, складов, стоянок, ограждению и освещению стройплощадки, водоотведению и водопонижению, вывозу и утилизации строительного мусора и оголовков свай, охране имущества и техники, наличию вахтового городка для проживания ИТР и рабочих, организации поставки, складиования и приемки по качеству погружамых элементов и т.д.)

Армирование свай

Армировать сваи можно, применяя как продольную, так и поперечную арматуру. В основном, используется продольная арматура. Поперечная арматура, так называемая связка, служит для объединения продольной, в целях упрочнения конструкции. Размер диаметра, который имеет поперечная арматура, должен быть равным XU диаметра стержней в продольной арматуре (более 8 мм). Допускается применение бетона (марки более 300). Несколько рядов (2 или 3) сеток арматуры, с размером клетки до 5 см, монтируют на головы свай. Между такими сетками допускается расстояние менее 5 см. К самому низу свай, укрепленных сварным башмаком, требуется приварить продольную арматуру. В процессе изготовления свай из железобетона допускается применять гидротехнический бетон с обычной арматурой.

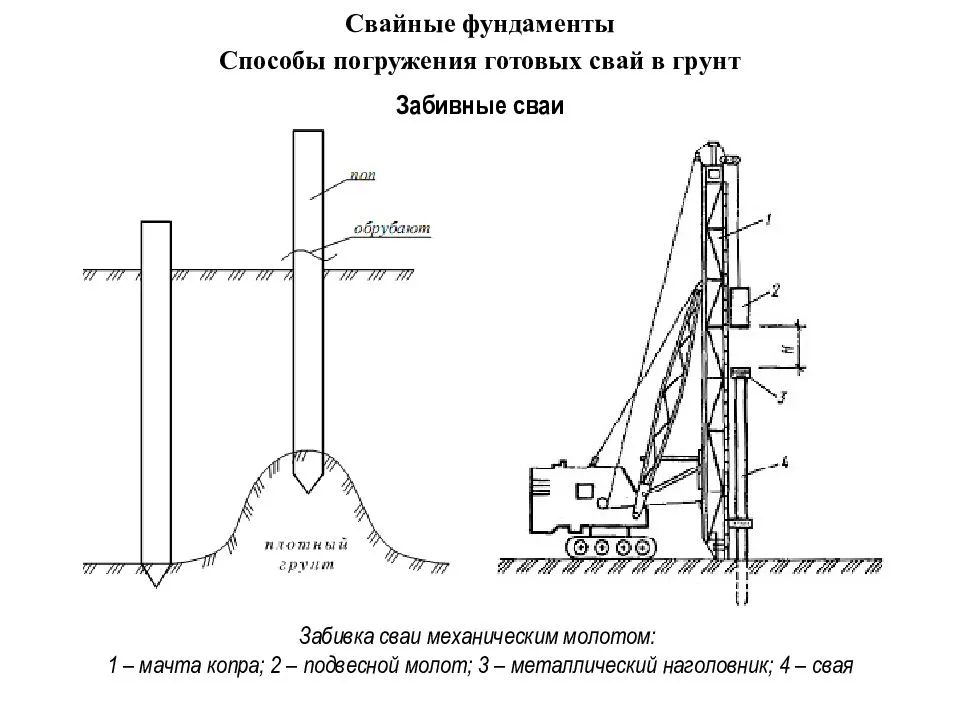

Устройство фундамента путем забивки свай

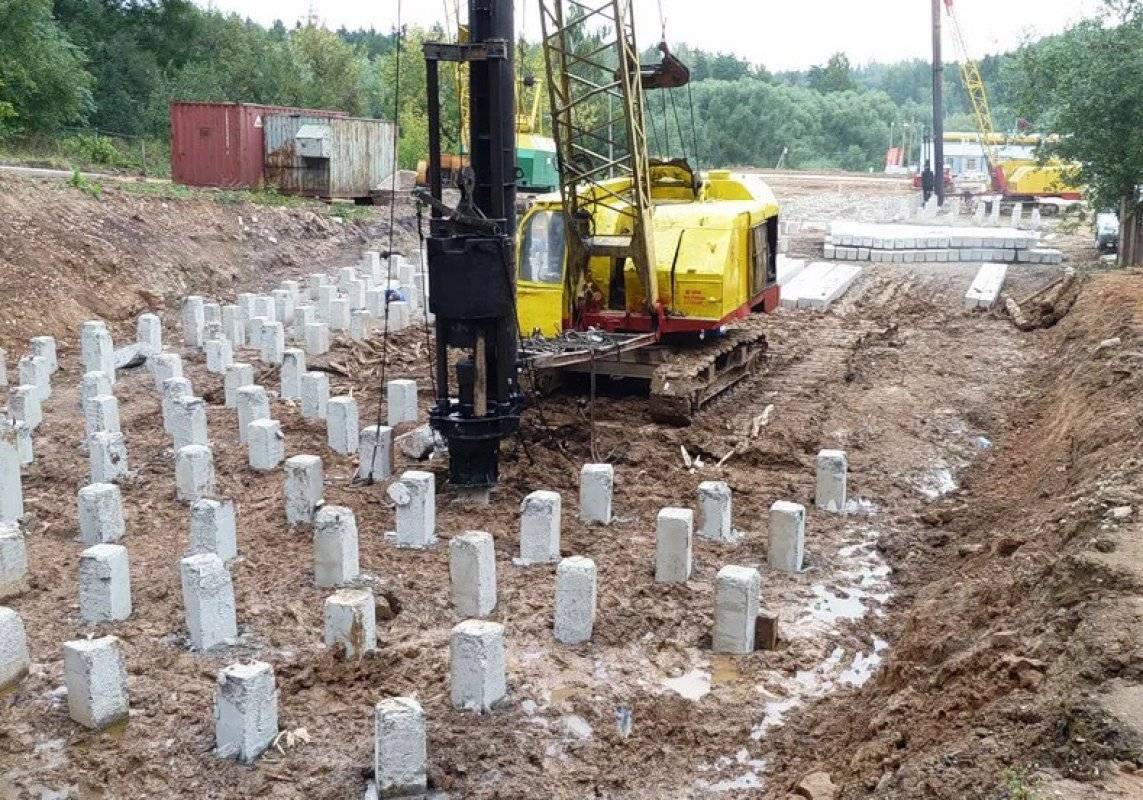

Наиболее распространенная технология устройства подземной части строения из железобетонных свай. Благодаря огромному количеству предложений от строительных компаний, на отечественном рынке сложилась здоровая конкуренция, влияющая на адекватность ценовой политики, касающейся забивки свай. Кроме того, крупные фирмы в своем механизированном автопарке имеют хотя бы один копер или гидромолот, что позволяет обходиться без услуг сторонних поставщиков спецтехники.

Забивка сваи посредством ударного оборудования имеет некоторые ограничения, связанные, прежде всего, с составом грунта. Железобетонные изделия не погружают забивным методом в почвенные слои, содержащие гравий и другие твердые включения. Запрет использовать традиционный копер для установки подземных опор может быть связан с близким расположением к стройплощадке эксплуатируемых объектов или важных магистральных трубопроводов. В таких местах шум, удары и вибро воздействия не допустимы.

Погружение свай путем забивки основано на энергии удара. С каждым толчком железобетонная опора все глубже проникает в грунт. Длится это до тех пор, пока ее острие не упрется в плотное основание. Оборудование представляет собой дизель-, пневмо- или гидромолот, навешенный на экскаватор или другую строительную спецтехнику, либо копер с направляющей рамой и ударной бабой.

Основным рабочим элементом штангового молота является подвижный цилиндр. Он с усилием падает на оголовок сваи, продвигая опору вниз. В тот же миг, благодаря выбросу энергии, молот поднимается в исходное положение. Циклы возвратно-поступательного движения повторяются до тех пор, пока свая не достигает проектного положения.

Трубчатый молот имеет иное устройство. Его цилиндр, оснащенный шаботом (наковальней), располагается неподвижно. Он выполняет функцию направляющей. Здесь рабочим органом, с помощью которого производится погружение свай, является поршень с бойком. Его перемещение происходит под давлением. После мощного удара подвижный элемент возвращается на исходную позицию.

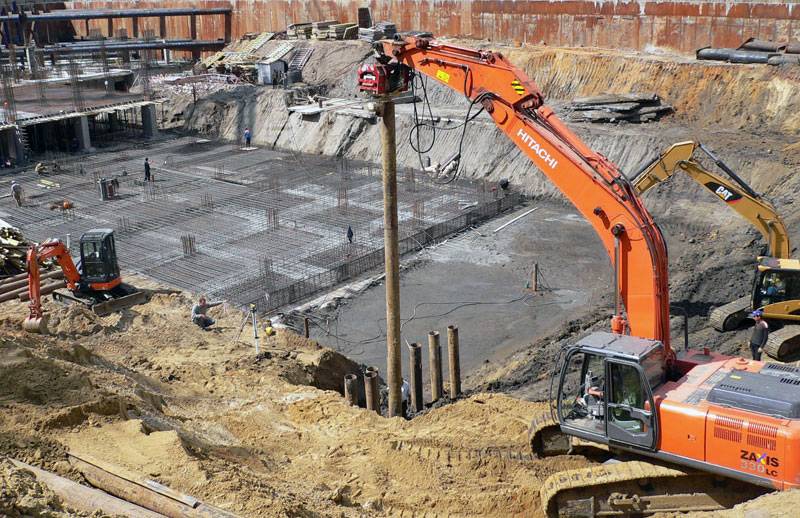

Сваи забивают по очереди. Копер или экскаватор с гидромолотом устанавливают на заранее спланированные площадки. В зависимости от возможностей оборудования и расстояния между подземными опорами, с одного места расположения погружной машины может монтироваться одна или несколько свай.

Шнековое бурение

Стандартный буровой шнек представляет собой продольный стержень с направляющим острием в нижней части, по всему контуру которого закреплены винтовые лопасти под углом, позволяющим выработанному грунта в процессе вращения шнека подниматься на поверхность скважины.

Рис.: Шнековый бур с грейферным наконечником

При разработке грунта буровая машина работает циклично, периодически изымая шнек из скважины и освобождая его от осевшей породы. Шнековое бурение дает возможность обустраивать скважины под буронабивные сваи глубиной до 10 метров за одну проходку (без необходимости извлечения шнека и промывки скважины).

Инфо! Средняя скорость бурения при реализации данной технологии, в зависимости от грунтовых условий, составляет 0,5-1,2 метра в минуту.

Рис: Процесс шнекового бурения скважины При необходимости обустройства буронабивных скважин с обустройством уширенной опорной пяты применяются шнековые буры с ножами-расширителями. Изначально оны размещаются параллельно буровому стержню, однако при активации шарнирного узла ножи раздвигаются и при вращении шнека срезают почву, создавая цилиндрическое уширение в нижней части скважины.

Рис: Наконечник буровой колонны для создания скважин с уширением

Заказать погружение железобетонных свай

Наша компания использует мощный дизель-молот, установленный на автомобильную копровую установку с поворотной платформой, что позволяет погружать 16 свай, длиной до 12 метров с одного места. Таким образом, наша бригада может за один день погрузить до 30 железобетонных свай, что подтверждает высокую эффективность применяемого нами оборудования.

Благодаря профессионализму наших сотрудников и мобильности нашей техники, забивка необходимого количества свай производится в самые короткие сроки. Обращайтесь, мы будем рады Вам помочь в  Контакты либо заполнив форму ниже:

Так же рекомендуем посмотреть:

1. Свайный фундамент для строений
2. Свайный фундамент и дома на сваях

 Наша компания занимается забивкой свай – обращайтесь, поможем!

Процесс изготовления

Сваи изготавливают на заводах, с соблюдением определенной технологии, контролируемой ГОСТ 19804-91. Некоторые умельцы делают железобетонные столбы самостоятельно, однако отклонение от правил в лучшем случае приведет к разрушению сваи в процессе погружения. В худшем – после того, как будет построено здание. Поэтому даже при самостоятельном изготовлении, если это так уж необходимо, следует руководствоваться все тем же ГОСТом. Хотя гораздо проще и быстрее приобрести готовую и заведомо качественную продукцию.

Сваи квадратного сечения

Наиболее востребованы в строительстве сваи в виде небольших квадратных столбов со стороной 150 мм или 200 мм и длиной 3, 4 и 5 метров. Процесс изготовления можно поделить на два этапа. Сначала на специальных станках натягиваются и фиксируются арматурные жилы для нескольких столбов. Все это делается в горизонтальной плоскости. Затем на дорожку с натянутой арматурой устанавливается оборудование, которое формирует вокруг металлического каркаса бетонную смесь нужной формы и размера.

Сваи круглого сечения

Железобетонные трубчатые сваи изготавливают с помощью специальных центрифуг в заводских условиях, либо на полигонах. Сваи, изготовленные при помощи центрифуги имеют ряд преимуществ:

• высокое качество;
• быстрое изготовление;
• небольшая масса;
• преимущество при транспортировании;
• при погружении имеется возможность наращивания сваи.

Стыковка секций фланцевая, при этом используется сварка стержней арматуры, с последующим скреплением в месте стыка с бетоном. При стыке арматуры с использованием сварочных работ, дополнительного расхода стали не требуется. Такой способ стыковки может использоваться при сборке сваи на стеллажах. Железобетонный или стальной башмак устанавливается в самом низу сваи. При стальном наконечнике, его внутренняя полость заполняется бетоном. В случае необходимости, в наконечнике предусматривается отверстие для подмывной трубы. Трубчатые сваи погружают с открытыми концами.

Особенности и технологии забивания свай

Элемент механизма, который служит передатчиком нагрузки от постройки на почву, расположенную намного ниже, чем условный ноль, называют сваей. Самый оптимальный выбор при сооружении любого помещения на слабой почве – это шпунты забивного типа, которые имеют квадратный вид, размер 30 см х 30 см и длину в пределах от 3 до 12 метров, а также составные, длина которых достигает 24 метров. Технологии забивания свай были неизменны уже очень много десятилетий. Но несколько последних лет они изменились в плане введения определенных ограничений на использование молотков для данных работ в черте города.

Буровые сваи

Технология устройства буронабивных свай

Буровые сваи классифицируются по способу устройства.

• буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
• буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
• буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
• буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.

Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.

В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.

Устройство БНС с обсадными трубами

Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.

В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.

Устройство свай НПШ для фундамента нефтяного резервуара

Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.

Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.

Расчёт свай

Расчёт фундаментных свай-стоек выполняется:

• По несущей способности грунта под пятой сваи,
• По прочности конструкции сваи,
• По имеющимся горизонтальным нагрузкам.

Последовательность подбора, изготовления, заглубления, проверки качества, испытаний свай регламентируется СНиП 2.02.03-85 «Свайные фундаменты».

Особенности железобетонных свай

В строительстве наиболее часто применяются сваи квадратной и прямоугольной формы сплошного сечения. Изделия могут иметь различную конфигурацию:

• в виде квадрата;
• прямоугольную форму;
• двутавровую форму;
• в виде круга.

Применение свай, имеющих двутавровое сечение, осуществляется с целью придания конструкции устойчивости к изгибам.На сегодняшний момент применение свай сплошного круглого сечения не осуществляется. Раньше, такой вид свай (длиной не больше 30 метров, диаметром менее 50 см, весом меньше 11 тонн) использовался в строительстве.

Минусы ЖБ-свай

1. Отличаются большим весом. Из-за этого могут возникнуть трудности в транспортировке, погрузочных/разгрузочных работах, в процессе монтажа.
2. Для установки требуется применение сваебойного оборудования. Кроме шумности, габаритная тяжелая техника может быть неприменима в некоторых ситуациях – в местах плотных застроек, на небольших строительных участках.
3. Способны к разрушению, не выдерживают суровых климатических условий. Для северных районов, используются специальные изделия, которые изготавливаются из морозостойкой марки бетона.

Хотя эти характеристики скорее относятся не к минусам, а к особенностям которые нужно учесть при строительстве. Поэтому использование свай из железобетона производится довольно часто, особенно при возведении крупных зданий и сооружений.

Плюсы ЖБ-свай

1. Высокая несущая способность. Армированный железобетон при правильной установке способен выдерживать колоссальные нагрузки. Самое главное – фундаменты на железобетонных сваях можно использовать под строительство многоэтажных зданий.
2. Уплотнение грунта. В процессе забивания почва под фундаментом уплотняется, что приводит к повышению прочности и устойчивости основания. За счет уплотнения земляного кома в процессе забивки, свайный столб плотно фиксируется в нижней точке опоры и по бокам. То есть его невозможно расшатать (как часто бывает с винтовыми свайными столбами), нет необходимости в дополнительном укреплении с помощью обвязки.
3. Длительный срок службы (от 100 лет).
4. Быстрое возведение. Несмотря на некоторые сложности с монтажом, при наличии необходимого оборудования забивка свай производится быстро и не составляет проблем.
5. Возведение фундамента не требует земляных работ. В большинстве случаев нет необходимости снимать даже верхний слой почвы, не говоря уже о бурении скважин или рытье котлована.
6. Простота хранения. Удобная форма позволяет складировать столбы штабелями, а устойчивость к возгоранию, воздействию влаги (в разумных пределах, естественно) и грибковым поражениям не требуют каких-то особых складских условий.

Забивка свай своими дланями

Несмотря на то, что забивка железобетонных свай в основном требует привлечения специализированного оборудования, её вполне реально реализовать самостоятельно. Рассмотрим, как забить сваи вручную, с той обмолвкой, что свая имеет приемлемые для работы габариты.

Установка свай своими руками выполняется по ударной технологии. Для организации динамической нагрузки необходимо собрать треногу, подвесить на нее несколько бетонных блоков (служат противовесом) и молот. Молот поднимается тросами на максимальную вышину и фиксируется. После того как установлена свая, молот отпускается, и свая забивается в почву. Процедура повторятся до достижения необходимой глубины.

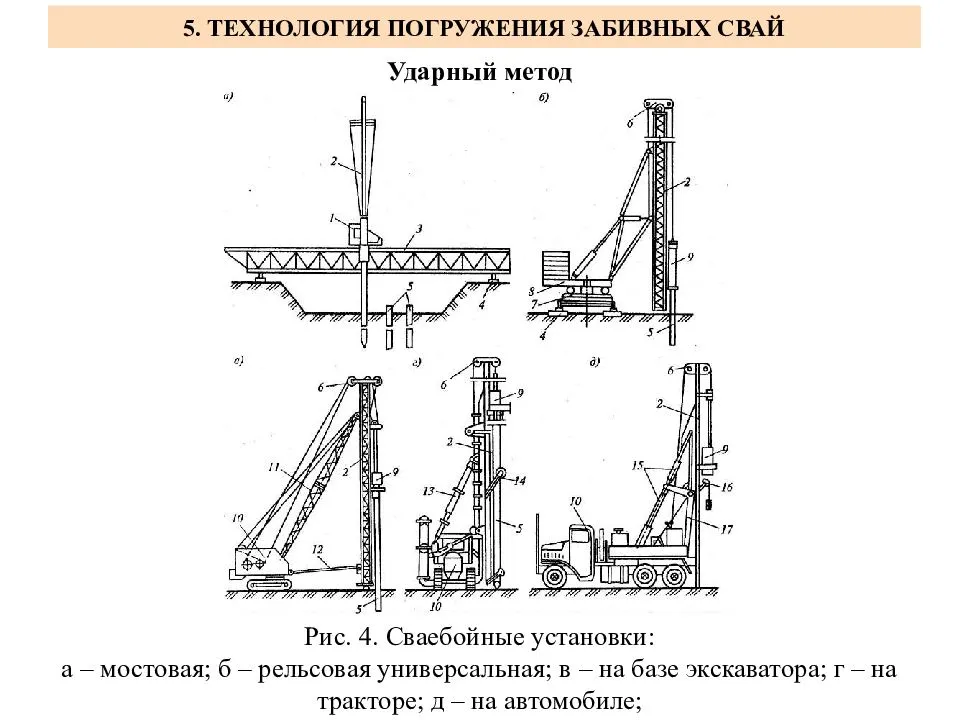

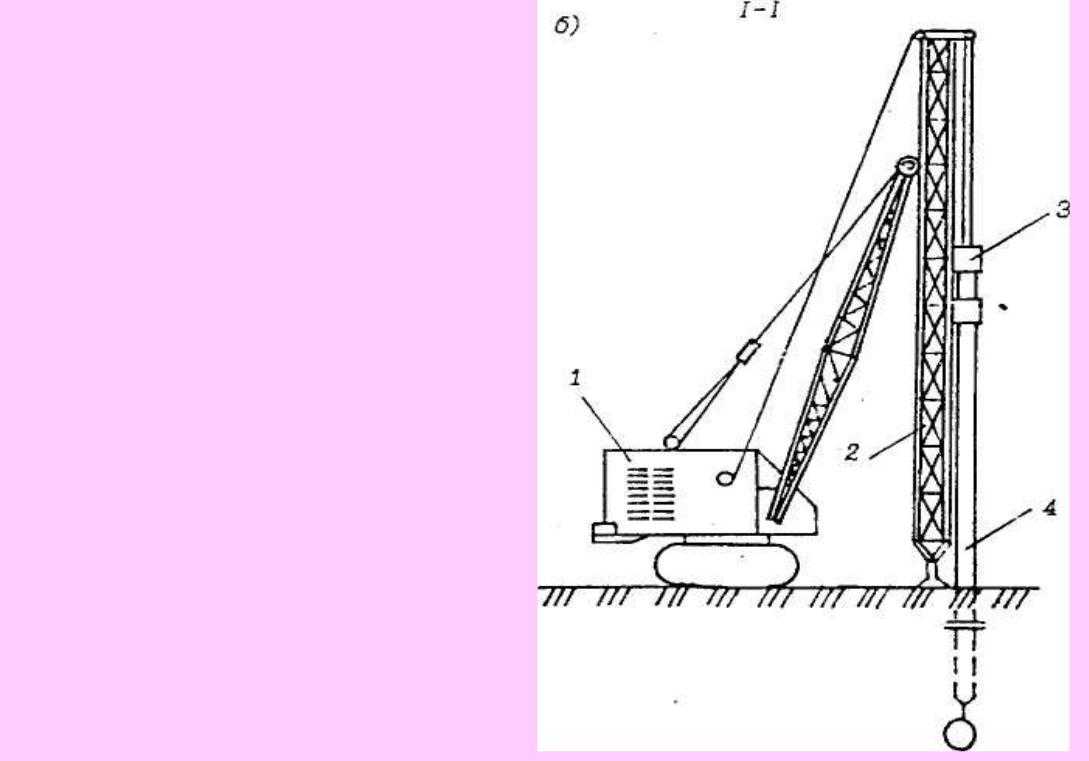

Копровые сваебойные установки

Дизельные молоты применяются при сравнительно небольших, средних объемах работ. Для грунтов средней плотности вес молота, свободно падающего на наголовник и передающего усилие забиваемой свае равен 125% веса двенадцатиметровой сваи с наголовником.

Широкое применение получила забивка свай дизель молотом — благодаря продолжительному периоду применения, предельно простоте в эксплуатации и достаточно высокой производительности. Рабочая деталь штанговых дизель-молотов — перемещающийся по направляющим штангам молоток-цилиндр. При ударении цилиндром по неподвижному поршню в камере сгорания моментально воспламеняется топливо. В результате цилиндр подскакивает вверх, после чего под собственным весом опять опускается и цикл повторяется, до 60 раз в минуту.

Гидравлические молоты сваебойных установок отличаются возможностью регулирования силы удара в широких пределах, отсутствием копоти. Однако требуется гидравлическая станция — оборудование более сложное и дорогое. Гидравлические молоты могут быть навесными на самоходных кранах. А могут быть отдельными установками — такими, как Junttan PM-25.

Погружение сваи — начальный этап

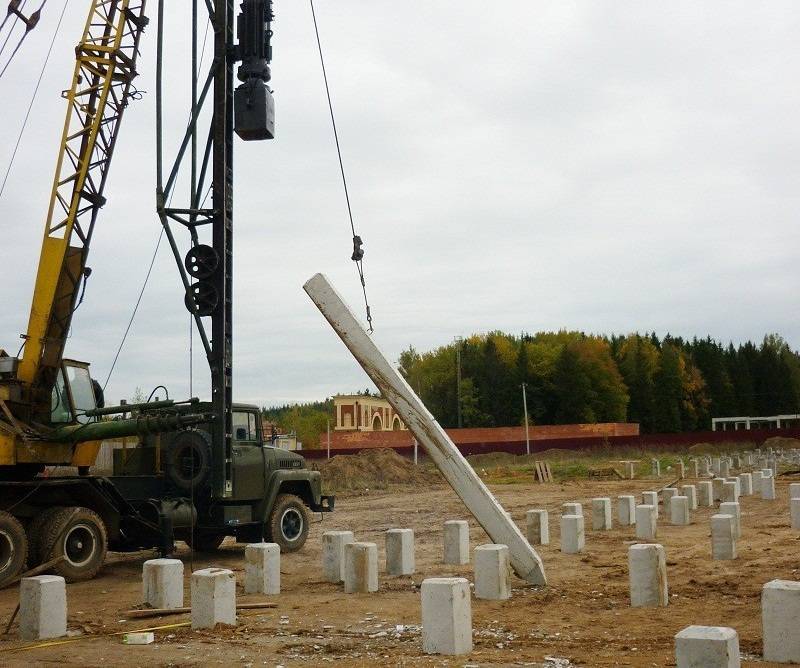

Свая поставлена и выверена. Теперь осторожным опусканием молота делаются первые удары при небольшой высоте подъема молота. На начальном этапе внимательно отслеживается вертикаль движения ж/б опоры. После первых нескольких ударов копровщик проверяет вертикальность колонны, которую при необходимости корректирует оператор сваебойной установки.

Получение расчетного отказа

Сваи погружают до проектной отметки либо до получения расчетного отказа — минимальной величины погружения за один или несколько ударов. Когда величина отказа сваи близка к расчетной, его измеряют с точностью до 1 мм как минимум по трём последовательным залогам на последнем метре заглубления сваи. Для дизельных молотов залог принимают равным 10 ударам. Для молотов двойного действия за залог принимают количество ударов в промежуток времени 2 минуты. Сваи, не давшие контрольного отказа, подвергают добивке через несколько суток.

Железобетонные сваи с расчетной величиной отказа, но не заглублённые до проектного уровня, срезают под один уровень машиной или с помощью отбойного молотка и газорезкии.

Технология
погружения свай забивкой в Москве
применяется с ограничениями по причине плотной городской застройки и густой сети подземных коммуникаций. В этих условиях применяются другие методы погружения готовых свай или технология буровых свай.

Забивка свай с лидерным бурением

Сваебойная установка оснащается бурильным оборудованием и перед каждым погружением выполняется бурение скважины на проектную глубину, после чего бурильная колонна отводится в сторону, установка подтягивает сваю и выполняется забивка уже со значительно меньшим усилием.

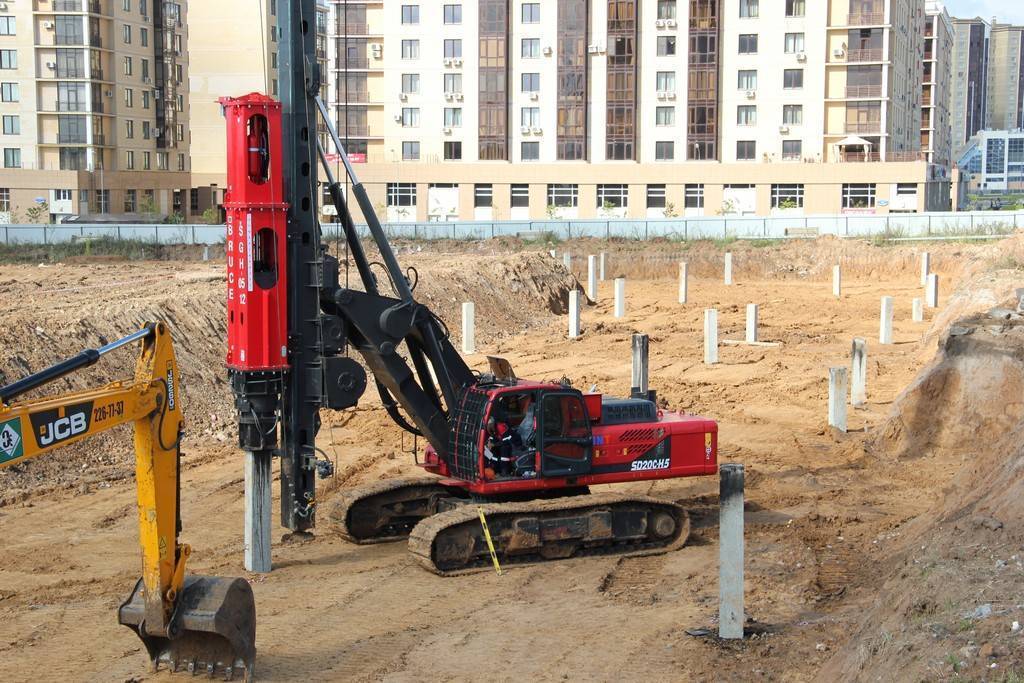

Метод погружения свай вдавливанием отличается исключительно бережным воздействием на тело опоры и на грунт строительной площадки, а также поразительной для рабочих режимов сваебоя бесшумностью. Данный метод рекомендуется для бюджетного проведения свайных работ с готовыми ж/б опорами даже в районах плотной городской и промышленной застройки, в непосредственной близости от соседних зданий (вплоть до дистанции менее 1 метра).

Процесс забивки ж/б свай – этапы

Если рассматривать полный процесс погружения свай, то его можно описать несколькими последовательными этапами:

1. доставка. Железобетонные сваи достаточно тяжелые изделия, которые нужно привезти, выгрузить и расположить на строительном участке так, чтобы минимизировать их перемещения в процессе забивки;
2. разработка плана работ. С учетом места расположения сваи и проекта работы, разрабатывается маршрут движения копера и молота по участку;
3. подготовка участка. В частности: вывоз мусора, удаление деревьев, выравнивание (если предполагается) и т.п. В некоторых случаях перед установкой свай выполняется рытье котлована;
4. разметка места установки свай;
5. нанесение разметки на сваю. Разметка наносится яркой краской с шагом в 1000 мм. Наличие меток позволяет контролировать степень и скорость заглубления сваи в почву;
6. настройка оборудования;
7. забивка свай выбранной технологией.

Примечание. В ходе монтажа каждой сваи выполняется контроль уровня ее отклонения от вертикальной оси. Допустимые отклонения содержатся в документе («Контроль качества возведения фундаментов из забивных и буронабивных свай»).

Работы по монтажу свайного фундамента своими руками

Как устроены буронабивные сваи

Буронабивные свайные опоры из железобетона обустраиваются в грунте заливкой заранее армированной скважины бетонным раствором.

Такие сваи используются как в индивидуальном строительстве, так и при возведении крупных промышленных объектов любого назначения, даже стратегического. Технология создания опоры буронабивного типа позволяет сделать ее как подручными средствами, без применения спецтехники и сложного строительного оборудования, с небольшими размерами столба, так и с использованием спецтехники и сложных технологий, позволяющих создавать крупногабаритные железобетонные конструкции любого диаметра. При этом обычные, например, ударные, методы забивания свай предполагают работу сваебойных установок со сваями размером ≤ 40 х 40 см.

Устройство буронабивной сваи

Как создать буронабивную опору:

1. Оборудованием для шнекового бурения пробуривается скважина требуемой глубины. Бурение осуществляется с параллельной установкой обсадных труб, не позволяющих грунту осыпаться в скважину и проникать в нее грунтовым водам;В скважину опускается заранее связанный или сваренный круглый армирующий каркас;В скважину заливается бетонный раствор, при этом обсадная труба постепенно вынимается – по мере поднимания уровня бетона.

• moifundament.ru
• rfund.ru

Способы забивания свайных столбов

Для забивки ж/б свай применяют следующие технологии:

Метод ударной забивки применяется почти всегда. Ударным забиванием свая подвергается воздействию вертикальных усилий от молота. Такая технология применяется для забивки квадратных, круглых, прямоугольных опор. Масса сваи ограничивается только весом бойка молота: если сваю забивают в плотные слои грунта, то вес бойка должен умножаться на 1,5 от веса сваи, в грунте со средней плотностью вес бойка умножается на 1,25 от веса опоры.

Вибрационное погружение свайных опор заключается в забивке сваи под вибропогружателем, который работает с низкой амплитудой колебаний. Усилия от вибрационных волн передаются через опору на грунт, в результате чего силы трения поверхности сваи о грунт уменьшаются, а грунт становится рыхлым, позволяя свае заглубляться в почву под своим весом. Эффективность вибрационного погружения зависит от таких условий:

1. Частота вибрации;
2. Масса вибропогружателя;
3. Масса свайного столба из железобетона.

Забивка гидромолотом

При использовании ударной забивки обычных и мини свай работает копр, оборудованный дизельным, механическим, паровоздушным или гидравлическим молотом. Копровая установка оборудована специальной мачтой, которая работает на подъем и опускание сваи в расчетное место. Молотом осуществляется непосредственно погружение сваи методом ударного забивания.

1. Дизельный молот распространен более широко, и используется повсеместно;
2. Молот механической забивки практически не применяется из-за устаревшей и неэффективной технологии;
3. Паровоздушный молот также малоэффективен при забивке даже мини свай, поэтому используется редко;
4. Мощные гидравлические молоты используют в копровых установках на гусеничном шасси в многоэтажном и крупномасштабном строительстве.

Вибрационная забивка менее эффективен предыдущей технологии, поэтому применяется, если другие методы не работают на конкретном участке. Например, ударная технология работы с забивными сваями запрещена в черте города, чтобы не вызвать разрушений соседних объектов.

Метод вибрационного погружения

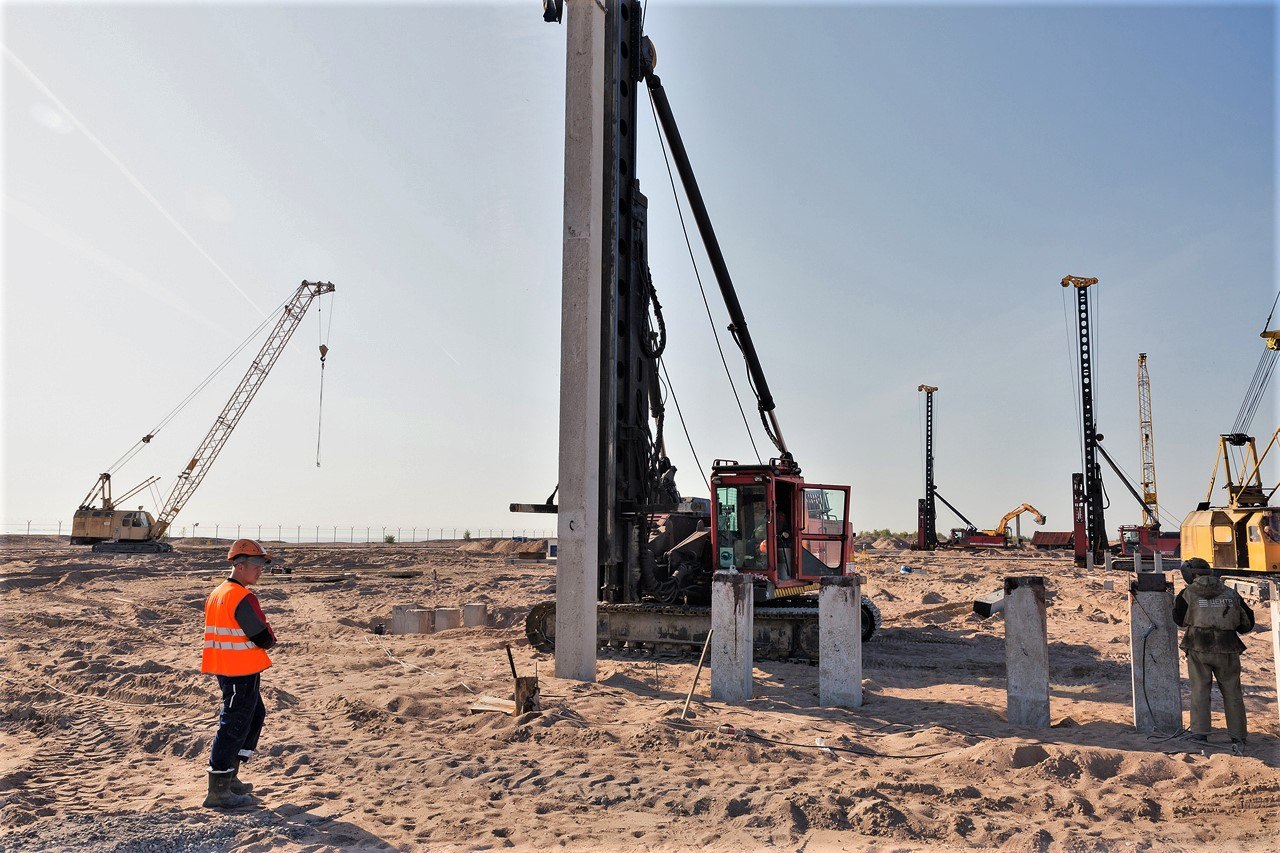

Метод вдавливания – это воздействие на ж/б столб вертикальных постоянных нагрузок. Технологически метод заключается в следующем:

1. Опора фиксируется в специальном технологическом отверстии сваевдавливающей установки при помощи гидроцилиндров;
2. Гидроцилиндры опускаются вниз на один метр, после первого цикла гидроузел отпускает сваю и поднимается вверх, затем операция повторяется до проектной глубины погружения.

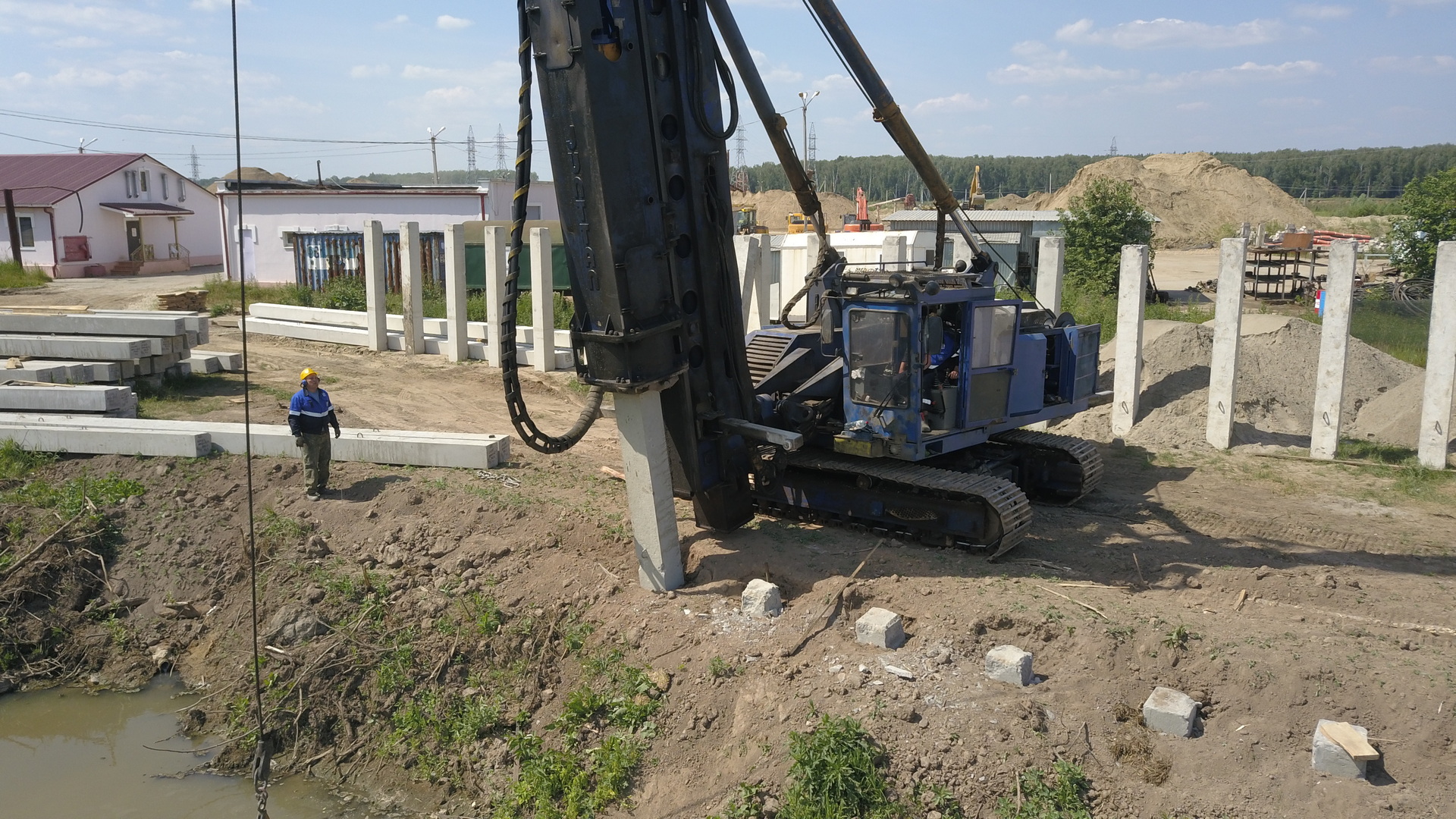

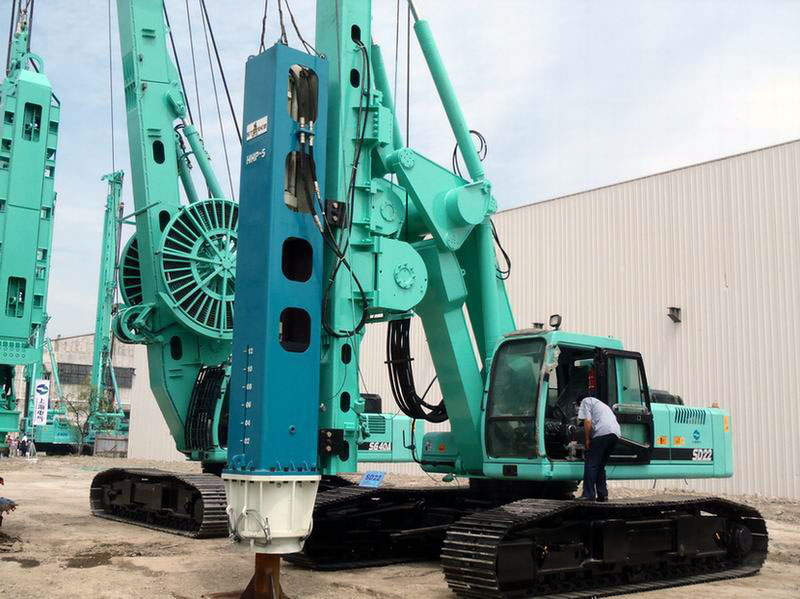

Вдавливание свайных опор

Метод забивки с параллельным лидерным бурением – это технология предварительного бурения лидерных скважин-лунок, после чего опоры погружаются при помощи вибрационной или ударной установки. Лидерные лунки-скважины бурятся на глубину, меньшую на один метр от расчетного погружения сваи.

Лидерный метод бурения используется по необходимости – например, если невозможно забить железобетонный столб другим способом из-за большой плотности грунта или глубоко залегающего слоя песка, а также при затрудненном вертикальном позиционировании опоры (здесь лидерная лунка направляет сваю вертикально вниз).

Лидерная технология – это дополнение к другим методам погружения свай, и с ее помощью можно без риска разрушений забивать опоры ударным методом рядом с застройками, и не соблюдать допуски безопасных расстояний от других объектов, так как при забивании ж/б опор в предварительные скважины минимизируются динамические нагрузки, передаваемые через слои грунта на фундамент соседних сооружений.

Бурение лидерных скважин

Разметка точек установки свай

Для того чтобы фундамент из железобетонных свай имел максимальную прочность и при этом стоил как можно меньше, необходимо правильно рассчитать требуемое количество опор и выполнить предварительную разметку точек их установки. Известно, что несущая способность жб сваи для фундамента может достигать 40-60 тонн.

Исходя их данного параметра, необходимо выполнить простейшие расчеты, разделив общую массу конструкции дома на соответствующий прочностный параметр одной опоры. При выполнении вычислений свайных фундаментов необходимо правильно определить предполагаемый вес дома. В эту величину входят следующие параметры:

Расчет количества свай

1. Вес материала всех стен и перегородок, вычисляемый как произведение необходимого количества кладочных элементов на массу одного из них.Вес перекрытий – балок, чернового и чистового пола и потолка первого и второго (при наличии) этажей.Вес отделочных материалов для наружной и внутренней отделки стен.Вес кровли с учетом массы всех стропильных балок, обрешетки, того или иного кровельного материала.Предполагаемый вес мебели, бытовой техники, предполагаемой к установке в строящемся доме, а также окон и дверей того или иного типа, возможного остекления балконов, лоджий, зимнего сада и т.п. конструкций.

Все вышеперечисленное возможно учесть лишь при наличии качественного, всесторонне продуманного и просчитанного проекта строительства. В противном случае, при замене, например, одного вида кровельного материала на другой, имеющий более высокую массу, фундамент из жб свай может достичь своего предела прочности и несущей способности опор будет недостаточно.

Определив необходимое количество точек установки элементов фундамента на забивных сваях, и зная периметр наружных стен и несущих перегородок, определяем шаг установки опор. Для этого необходимо лишь разделить периметр всех вертикальных конструкций на количество свай. Исходя их полученной величины, выполняем разметку свайного поля.

Разметка территории под забивные сваи

Точки под забивные сваи для фундамента на поверхности почвы удобно указать, выкопав неглубокие, в штык лопаты, углубления вдоль линий расположения внешних стен дома и несущих перегородок. Следующий этап – доставка в необходимом количестве жб сваи для фундамента с установкой их в грунт.

Журнал вибропогружения свай

Журнал вибропогружения свай

• Тип используемого вибропогружателя и наголовника;
• Тип стыковки наголовника и свайного столба;
• Реализуемый метод защиты оборудования от гидравлического удара;
• Мощность двигателя и частота колебаний вибропогружателя;
• Модель сваебойной установки и копровой мачты;
• Уровень грунтовых вод на строительной площадке;
• Тип, длина и сечение погружаемых свай;
• Проектная глубина погружения столбов;
• Результаты пробного вибропогружения свай: скорость погружения, амплитуда движения вибпропогружателя, глубина забивки сваи в грунт, сила подаваемого на вибропогружатель тока.

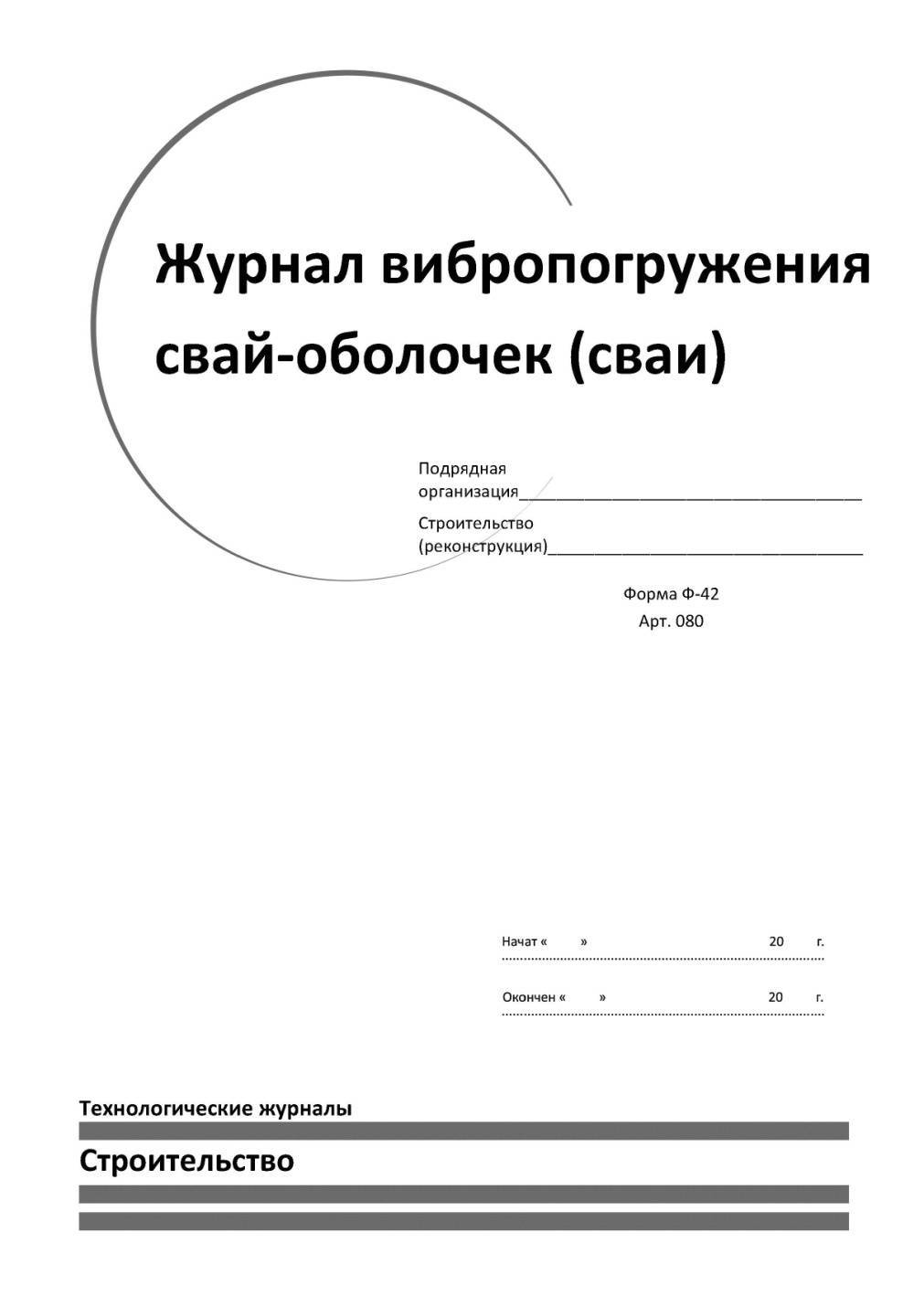

Рис: Лицевая страница журнала вибропогружения свай

• Номер залога (периода времени, за который высчитывается отказ сваи);
• Время продолжительности залога;
• Величина погружения сваи от одного залога;
• Отдых сваи между проведением последующих залогов;
• Информация о работе вибрационного погружателя: частота колебаний, сила и напряжения подаваемого тока.

Важно: журнал должен заполняться непосредственно на месте проведения работ, последующий перенос черновых записей в журнал строго запрещается
