Что такое флюгарка на трубу дымохода и как сделать своими руками? Для вентиляции и канализации: Пошагово

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Разновидности дымников для трубы

По фото дымников на кирпичные трубы можно увидеть, что эти аксессуары могут иметь разную форму:

• шатровую,
• двух- или четырехскатную,
• плоскую,
• полуцилиндрическую,
• шпилевидную,
• четырех- или многощипцовую.

Важно: плоские дымники рационально использовать в теплом климате, где нет осадков в виде снега. Такие колпаки больше подходят для установки на плоские крыши

Разновидности дымника на трубу

Еще дымники различаются по общей конфигурации. На рынке встречаются такие колпаки:

• Стандартные. Традиционно состоят из самого колпака и элемента юбки, который необходим для крепления. Подходят практически для всех дымоходов, в том числе фальштруб, поэтому используются чаще остальных видов.
• С защитной решеткой. От предыдущих моделей отличаются наличием металлической сетки. Подходит, если камин или печь используется очень редко. В таком случае решетка защитит трубу от птиц, которые могут свить в ней гнездо, а еще от попадания мусора.
• С откидной крышкой. Облегчает процесс чистки дымохода от сажи и ремонт трубы.
• С усиленной тягой. Для увеличения тяги устройство может быть дополнено двойной крышкой или функцией принудительной вытяжкой. Подобные дымники устанавливают там, где требуется усиленный вывод отработанного воздуха.

Распространенные модели дымников

Универсальная скатная.

Скатный дымник – наиболее распространенный и простой вариант, подходящий как для дымоходов, так и для труб вентиляции.

Универсальный дымник

С выпуском для камина или дымохода котельной.

Имеет открытое исполнение с дополнительным свободным выходом для отработанных газов.

Колпак с выпуском для камина или дымохода котельной

С закрытым выпуском для камина или дымохода.

В отличие от предыдущего варианта имеет закрытый свободный выпуск для отработанных газов. Подходит для установки на трубы котельных.

Флюгер с закрытым выпуском

Щипцовой формы.

Щипцовый дымник очень оригинально выглядит. Подойдет для трубы барбекю или летней кухни, для каминных и печных дымоходов квадратного сечения. Кроме интересного дизайна, характеризуется хорошей способностью к сквозному проветриванию.

Дымник щипцовой формы

С полукруглым навершием.

Верхняя часть флюгарки изготавливается из листа металла, который был подвергнут изгибу для получения формы полуцилиндра. Такая конфигурация обеспечивает максимальное сквозное проветривание по периметру и с торцов. Хорошо подходит для труб, прямоугольных в плане.

Дымник полуцилиндрической формы

Угловые.

Флюгарка может изготавливаться с любым количеством граней в основании. Кроме Г-образных также существуют Т-образные колпаки.

Угловой дымник

Пагода.

Одна из самых изысканных и привлекательных форм с изогнутыми радиальными гранями. Особенно актуальна при наличии другого кровельного декора.

Дымник-пагода

Готика.

Отлично дополняет крыши, на которых есть шпили или башни.

Дымник-готика

Аэрационная, или двухуровневая.

Это актуальное решение для труб с проблемной тягой. За счет второго яруса флюгарка обеспечивает дыму дополнительный подпор под колпаком, а благодаря сквозному проветриванию отработанные газы легко удаляются из трубы.

Аэрационный дымник

Особая разновидность – дымник-флюгер

Одна из разновидностей дымника – флюгарка, которая кроме колпака еще оснащена верхушкой в виде плоского элемента, изготовленного из тонкого металла. Декоративный элемент флюгер не только показывает направление ветра, но и увеличивает тягу за счет того, что направляет дым в подветренную сторону.

Флюгер крутится за счет подшипника, который периодически требует смазки. Будучи декоративным, элемент может изготавливаться в самых разных видах – в форме головы орла, дракона или сокола и пр.

Принцип работы флюгера

Эволюция дефлектора

Deflectio по-латыни значит «отражаю» в смысле «отбрасываю». Не направленно определенным образом, как рефлектор, а лишь бы в сторону. Колпак на трубу дымохода из шкур, больших ракушек и т.п. ставили уже первобытные люди, чтобы избежать задувания ветра в трубу.

О роли дефлектора в создании тяги, ее стабилизации вопреки капризам погоды и способности дефлектора увеличить КПД теплогенерирующих приборов впервые серьезно задумались в ЦАГИ почти 100 лет тому назад по заданию только что вылупившегося советского правительства. До того теплотехники пытались в этих целях усовершенствовать дымовые трубы. Видали на старых фотографиях огромные пузатые, как перевернутая груша, трубы американских паровозов или длинные тонкие, с розеткой наверху, английских?

В ЦАГИ дефлекторами занялся маститый авиаконструктор Д. П. Григорович в творческом содружестве с владевшим в совершенстве математическим аппаратом А. Ф. Вольпертом. Последний также, и даже более, известен работами в области радиотехники (диаграмма Вольперта-Смита и др.). Вместе и порознь Григорович с Вольпертом разработали несколько типов дефлекторов различного назначения, поэтому в специальной литературе описываются разные дефлекторы Григоровича, Вольперта и Вольперта-Григоровича.

Этапы эволюции дымового дефлектора от простого зонтика к дефлектору ЦАГИ

Григорович начал с того, что аэродинамически правильно рассчитал обычный дымник-зонтик, поз. 1 на рис. Это уже существенно улучшило показатели устройства; конус Григоровича – запомните, очень пригодится. Вольперт предложил снабдить дефлектор-зонтик аэродинамической юбкой-диффузором (поз. 2), но дефлектор оставался аэродинамически несовершенным, см. далее. Его дополняли обтекаемым телом вращения вместо колпака и цилиндрическим корпусом-обечайкой. В конце концов, после многократных продувок в аэродинамической трубе, правительственной комиссии был предъявлен дефлектор ЦАГИ (поз. 3), полностью удовлетворявший выданному ТЗ и намного его перекрывавший.

Дефлектор ЦАГИ до сих пор наиболее распространены в мире благодаря своему техническому совершенству. Существуют их модификации для разных целей, см. далее. Но и другие наработки Григоровича с Вольпертом не пропали даром – на их основе разрабатывается большинство моделей современных дымовых дефлекторов. Какой из них для чего более пригоден, об этом мы и поговорим далее.

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

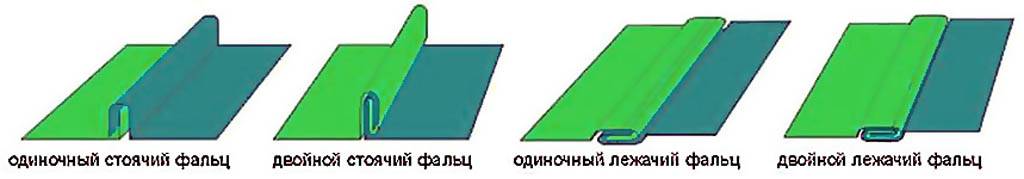

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Переход с квадрата на круг (квадрат внутри круга):

https://youtube.com/watch?v=ZLqFoeX74mo

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Переход с круга на круг:

https://youtube.com/watch?v=rOfAH4AqAWk

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд

Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2

Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания

Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

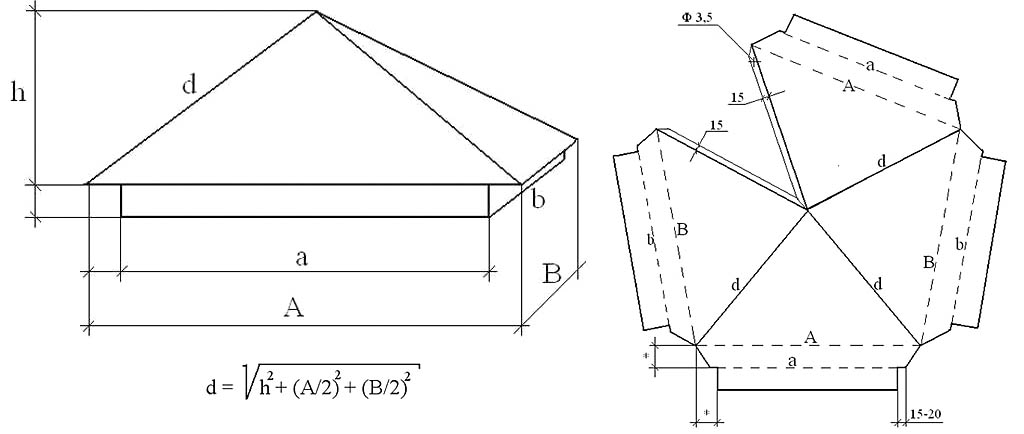

Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

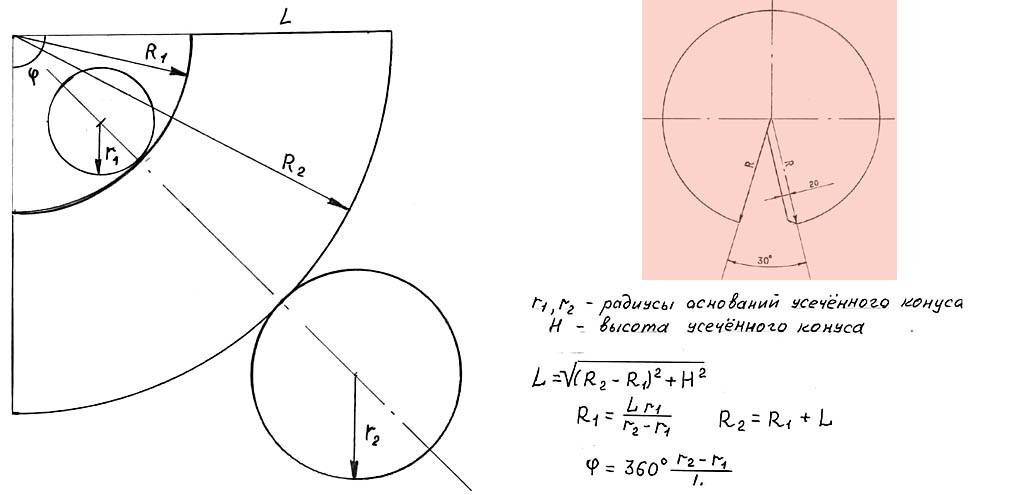

Как построить развертку усеченного конуса и конуса Григоровича

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

1. Размечают и вырезают развертку;
2. Сверлят отверстия под заклепку;
3. Отгибают внутрь под 90 градусов борта (крылья) припуска;
4. Заклепывают край;
5. Через деревянные подкладные бруски струбцинами сжимают борта;
6. Пропаивают шов.

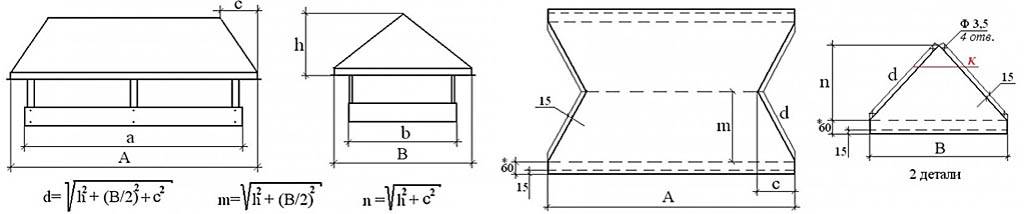

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

Построение развертки вальмового шатра (зонта) дымника

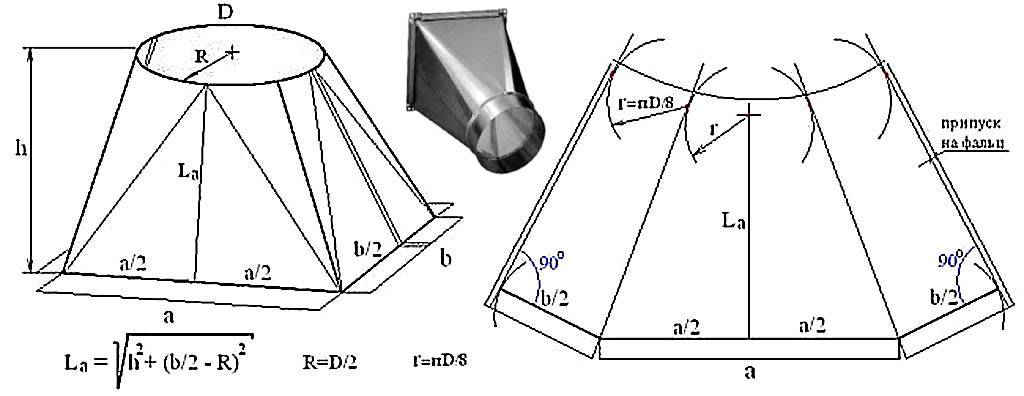

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы

Причины образования конденсата

Печники, называют процесс образования конденсата в дымоходе — печным плачем, причем независимо как собран дымоход по дыму или по конденсату. Теперь надо понять почему она начинает плакать. Причин этому несколько:

1. Использование при топке, топлива с повышенной влажностью. Домовладелец должен знать, что идеально сухих дров не бывает, кроме того, в некоторых котлах предусмотрено принудительное увлажнение поступающего топлива. Даже при использовании очищенного газа или просушенного топлива без появления конденсата не получится обойтись. Вне зависимости от типа дымоотводной системы конденсат будет всегда образовываться на ее стенках;

2. Недостаточно высокий уровень разогрева отработанных газов. При падении температуры ниже 100 градусов происходит образование конденсата;

3. Тяга, ослабленная из-за недостаточной скорости передвижения отработанных газов внутри дымоотводной системы. Если тяга отвечает всем требованиям, то шансов на образования конденсата на трубе газового котла практически не существует. Если тяга недостаточна, то образование конденсата гарантировано;

3. Разница между уличной температурой и той, которая в трубе. То есть если на улице достаточно прохладно, на наружной поверхности, будет происходить осаждение влаги.

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

• лист плотной бумаги для чертежа и макета;
• маркер для разметки;
• заклепочник для соединения элементов конструкции;
• ножницы по металлу для вырезания деталей;
• дрель;
• молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

• диаметр верхней части дефлектора — 1.25d;
• диаметр наружного кольца — 2d;
• высота конструкции — 2d+d/2;
• высота кольца – 1,2d;
• диаметр колпака — 1,7d;
• расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

1. Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
2. С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
3. По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
4. Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
5. Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
6. Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
7. Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

Выбор и нанесение рисунка

Объекты для отображения силуэта флюгера самые различные, можно выбрать готовый понравившийся силуэт или сюжет. А часто используют фотографии любимых домашних животных, как правило, это кошки или петухи. Нередко изображают ангелов или бесов, в общем – разнообразие таково, что перечислить невозможно. Размер рисунка нужно согласовать с размером и формой дымохода.

Даже не обладая художественными навыками, можно легко перенести понравившийся контур своими руками по координатной сетке, затем вырезать его на бумаге и использовать в качестве трафарета для нанесения рисунка на металл. Изготовление сводится к вырезке по контуру.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки резьбовые.
• Гайки.
• Соединительные хомуты.
• Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Рекомендации по выбору

Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок

Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей

Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

Флюгер на дымоход своими руками

Флюгер представляет собой элемент, который монтируется сверху дымохода. Он не является только декоративным элементом, хотя его наличие придает крыше завершающий штрих. Главное же его предназначение заключается в предотвращении обратной тяги в дымоходе. Из этой статьи вы узнаете о том, как сделать флюгер на дымоход своими руками.

Флюгер или флюгарка – для чего он нужен?

По сути, флюгер или флюгарка – это простой колпак.

Качественно изготовленный флюгер является неотъемлемой частью дымохода, который плюс ко всему делает внешний вид кровли эстетичным и законченным.

Главное его предназначение, это предотвращение появления обратной тяги или задува ветра. В результате при его наличии обеспечивается безопасное эксплуатирование дымохода. Также он защищает от попадания в дымоходную систему осадков в виде дождя, снега и тому подобного. Монтаж флюгера в некоторых случаях необходим и по другой причине. Нередко поднять трубу дымохода до зоны ветровой подпоры не удается, поэтому установка флюгера является хорошим решением.

Обратите внимание! Незащищенная труба дымохода не прослужит долго. Перепады температуры, воздействие осадков, ветер разрушают дымоход, что вызывается сыростью в верхней части трубы. Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной

Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной.

Типы флюгеров

Флюгеры могут отличаться не только материалом изготовления, но и некоторыми конструктивными особенностями. Среди большого разнообразия типов и моделей флюгеров, сегодня можно встретить:

• зонт на трубу,
• колпак на трубу,
• дымник с установленным флюгером.

Например, можно встретить оригинальные флюгеры в стиле арт. В этом случае на флюгере преобладает большое количество элементов ковки, резных и других деталей. В большинстве случаев для их изготовления применяется металлический профиль, кованый металл или металлический лист в 4 мм, оцинкованная сталь.

Что касается изготовления этого предмета, то этот процесс должен выполняться согласно существующим требованиям пожарной безопасности. По этой причине флюгеры оборудуются специальным экраном, который изготавливается из стали, по толщине превышающей полсантиметра. Данный экран устанавливается от крыши дымохода на расстоянии 40 мм и выполняет функцию защиты от влаги и перегрева. Такой элемент кладется на последний ряд кирпича, благодаря чему кирпичная кладка дымохода сохраняется продолжительное время.

Обратите внимание! При соблюдении технологии изготовления флюгера он будет защищать дымоход от косого дождя/снега. Можно встретить более сложные конструкции, которые отличаются и большей практичностью. Например, можно отметить дымник, имеющий специальное отверстие

Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками

Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками

Можно встретить более сложные конструкции, которые отличаются и большей практичностью. Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками.

Изготовление и установка

Безусловно, в каждом отдельном случае технология установки флюгера будет отличаться. Это будет зависеть от используемого материала для изготовления дымохода. Например, это может быть асбестоцементная труба. Итак, процесс изготовления состоит из следующих последовательных шагов. Дефлектор флюгер должен выполняться из устойчивых к коррозии материалов. В нашем случае диаметр дымохода равняется 120 мм. Поэтому первым делом закрепляется стойка (4) при помощи гайки М6 (8) и болтов М6 (7) к нижнему цилиндру (9). Затем следует воспользоваться хомутом (5) и прикрепить верхний цилиндр (3). Далее на фальце собирается обратный конус (2). Конусообразный колпак монтируется и устанавливается при помощи специальных заклепок (6).

Конструкция флюгера изготавливается по простой технологии, поэтому эта работа по силам каждому.
