Замена фундамента под деревянным домом своими руками

Готовимся укрепить фундамент частного дома

На подготовительной стадии работ следует:

оценить состояние основы;
осуществить профилактические работы;
правильно выбрать метод ремонта.

Обратите внимание на следующие моменты:

применяемый материал;
соблюдение технологии кладки;
количество проблемных зон;
глубину трещин;
состояние бетона.

Ветхий фундамент станет крепче, если будет опоясан новой лентой из железобетона, прочно связанной с ним

Методика диагностики состояния основы предусматривает выполнение следующих работ:

Наклеивание бумажных маячков на трещины. Наклейку необходимо выполнять перпендикулярно к трещине, обеспечивая максимальное натяжение бумаги.
Визуальную проверку целостности контрольных элементов. Разрыв бумаги свидетельствует об увеличении разрушения и необходимости укрепления.

До выполнения работ по усилению проблемной основы можно выполнить следующие виды профилактических мероприятий:

уложить дренаж. Он позволит уменьшить влажность почвы и избежать проблем, связанных с ее оседанием;
теплоизолировать фундамент. Качественное утепление защитит от разрушения, вызванного глубоким промерзанием грунта.

Устройство дренажа выполняйте, придерживаясь приведенного алгоритма:

Извлеките грунт по контуру дома до уровня почвенных вод.
Выкопайте дренажный колодец вдали от жилого строения.
Проложите трубы от дренажного рва к колодцу.
Постелите на дно приямка геотекстиль.
Насыпьте слой щебенки, положите дренажные трубы.
Соедините дренаж со сливной магистралью.
Засыпьте трубы щебнем, заполните приямок дренажной смесью.

Работа по обновлению основания под строением трудоемкая, но не невыполнимая, как может показаться

При устройстве теплоизоляции соблюдайте последовательность операций:

Выройте приямок по контуру дома.
Насыпьте слой песка на дно.
Уложите на песчаную подсыпку листовой пенополистирол.
Соберите в траншее щитовую опалубку.
Забейте в кладку штыри, установите арматурный каркас.
Залейте бетонный раствор марки М300.

После выполнения профилактических работ следует определиться с технологией ремонта.

Этапы укрепление фундамента деревянного дома

Есть способы значительно укрепить фундамент и избежать нежелательных деструктивных последствий.

Укрепление основания постройки происходит в несколько этапов:

Определение типа конструкции и оценка её состояния.
Оценка типа грунта, его несущей способности и прочих гелео-инженерных характеристик.
Выбор самого оптимального способа укрепления.
И наконец, непосредственное выполнение работы.

И так, первое. У деревянных домов, особенно старых, обычно малый вес, и потому при постройке зачастую используются довольно слабые фундаменты. В иных случаях дом и вовсе может стоять на нескольких брёвнах или камнях.

Что касается бетонного основания, то оно может быть ленточным, свайным или столбчатым.

Ленточные фундаменты очень прочны, а проблемы, которые с ними бывают, обычно случаются в виде трещин в бетоне. Устранить их не получится, зато можно предотвратить дальнейшее распространение.

Если ваш дом покоится на столбчатых или свайных опорах, то все проблемы случаются, как правило, из-за смещений отдельных частей конструкции. Если так, то укрепление заключается в корректировке положения опоры и, если нужно, в дальнейшем её усилении.

Очень часто проблемы с опорой вызывает грунт. Например, если он пучинистый, а сам фундамент находится выше уровня промерзания, то чтобы свести на нет эффект пучения, вам придётся утеплить основание конструкции.

В случае с кислотным грунтом, бетонные фундаменты в нём со временем будут терять свою прочность. Во избежание того, можно использовать специализированные марки бетона, либо подбирать альтернативу.

В органических почвах опоры устанавливать категорически запрещается, поскольку такие почвы чрезвычайно подвержены сдвигам.

Методы укрепления фундамента

Метод укрепления фундамента старого деревянного дома выбирается, исходя из типа вашего основания.

Если фундамент ленточный, то подойдут следующие способы:

Подлив бетона под старую ленту, увеличить площадь основания.
Прибегнув к новому бетонному бондажу, укрепить старую ленту.
Полная замена старого фундамента новым. В таком случае, вам потребуется поднять дом домкратом или краном.

Первый вариант может подойти в случае, если ваш фундамент в ещё сколь-нибудь пригодном состоянии. Благодаря второму, вы не только увеличите площадь старой ленты, но и укрепите её. А вот третий вариант, самый крайний – используется в случаях полного или частичного развала опор.

Теперь рассмотрим, что делать со столбами или сваями:

Замена или исправление отдельных покосившихся или разрушенных частей опоры.
Добавление нескольких промежуточных опор, если старых недостаточно.
Обвязка свай бетонным ростверком.

Мы склонны посоветовать третий способ, поскольку он позволяет укрепить все опоры и соединяет их в единую систему, что исключает их дальнейшее смещение. Но для подобного, опять же, потребуется поднимать дом.

В случае, если под домом вообще не оказалось фундамента, то его можно ставить на любое основание. Разумеется, при условии, что сама постройка в удовлетворительном состоянии.

Как демонтировать старый

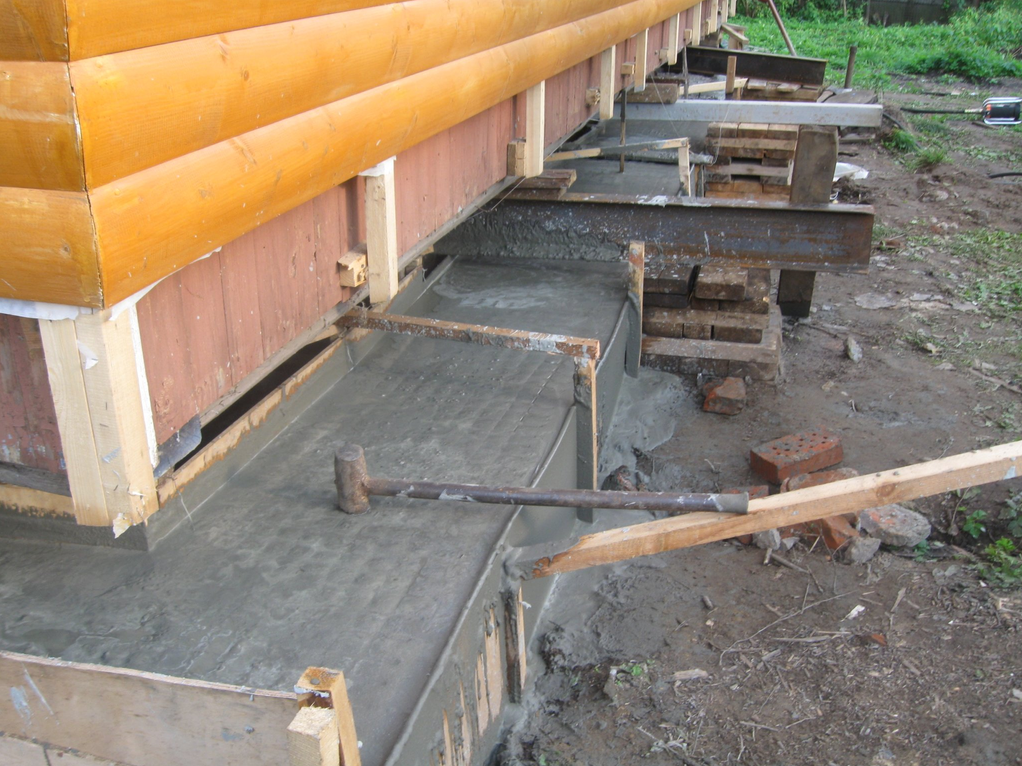

Технология подливки фундамента

Подливка фундамента к старому дому требует использования специальных инструментов, которые поднимут постройку на время выполнения процедур. Первым делом по периметру дома необходимо выкопать траншею, процесс имеет следующий порядок действий:

Откапываются углы постройки.
Земельные процедуры выполняются в местах пересечения стен, где понадобится открыть шурфы, с размерами, подходящими для осмотра конструкций.
После чего выкапываются сплошные траншеи вокруг базиса по периметру дома.

Чтобы избежать осыпания почвы, стенки котлована должны иметь угол наклона от 30 до 40 градусов. Ширина траншеи не должна превышать показателя в 1 м. Глубина ямы должна быть ниже основания старого базиса.

Подготовительные процессы к подливке бетонного раствора.

Конструкция базиса очищается от налипшей почвы, его стенки выравниваются и очищаются. Если деревянная постройка имеет столбчатое основание, понадобится вырыть яму около каждого столба, чтобы оценить прочность каждой опоры. Для увеличения безопасности, рекомендуется установить специальные домкраты под каждый угол постройки.

Методы замены и ремонта фундамента

За один заход достигают высоты 1,5-2 см, не более. В образовавшееся пространство сразу вставляют временные опоры. В места прогибов нижних краев сруба устанавливают дополнительные домкраты.

К трудоемким и требующим специальных навыков методам относится полная разборка стен для удобного подхода к фундаменту. После этого ремонтируют или полностью заменяют конструкцию основания. Затем по-новому собирают стены, заменяя прогнившие и деформировавшиеся элементы.

Если износ незначительный, может быть достаточно выполнения косметического ремонта. Это самый дешевый метод восстановления.

Исследовательские работы, определяем причины деформации фундамента

Разумеется, серьезное обследование конструкций для ремонта фундамента своими руками, без наличия специальных инструментов и приборов выполнить не получится. С другой стороны, оплата вызова представителей строительной лаборатории может быть сопоставима со стоимостью самого здания. Проще, как говориться, купить новый дом, а ремонт старого фундамента выбросить из головы.

Но, не все так плохо. Существует несколько простых и недорогих приемов, которые позволят со вполне приемлемой точностью определить, что происходит, что нужно предпринять, и стоит ли что-то предпринимать вообще. Да-да, именно так, возможна ситуация, когда образование трещин — это проявление процесса, который, начавшись и вызвав трещинообразование, благополучно завершился и в последствии вряд ли повторится. Например, небывало морозная и снежная зима, вызвавшая промерзание основания под фундаментами, а параллельно, повышенную снеговую нагрузку. В этом случае, возможно, достаточно будет ограничиться косметическим ремонтом.

Определение движения процесса раскрытия трещин

Для отслеживания процесса деформации выполняют первый вид исследовательских работ, а именно – определяют, продолжается ли раскрытие трещин и если да, то какова скорость и характер этого процесса. Для этого, как только вы заметили появление трещин, необходимо установить на них особые маячки (маркеры).

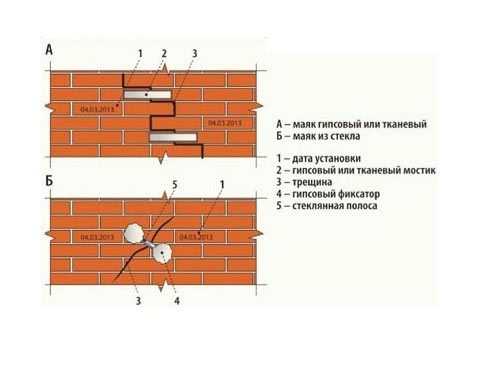

В самом простом виде, маячки делают из гипса, цементного раствора с добавлением гипса, либо иного подобного материала (к примеру, готовой штукатурной смеси), главное, что бы материал после схватывания не допускал пластических деформаций, т. е. был достаточно хрупок, а сами маяки надежно сцеплялись с поверхностью стены (цоколя) здания.

Замешав небольшое количество состава, его накладывают на трещину так, что бы толщина слоя не превышала 3-5 мм. Размеры маркера приблизительно около десяти-двенадцати сантиметров в длину (поперек трещины) и 3-5 см по высоте, трещина должна располагаться приблизительно посредине маячка.

Виды деформаций фундамента

На каждую трещину ставят не менее двух маяков, один ближе к началу раскрытия, второй ближе к концу (как это выглядит можно увидеть на рисунке 1.)

Маркер-маячок выполняют с помощью неширокого шпателя, предварительно зачистив основание для хорошего сцепления с поверхностью (это важно!). Пока маячок не застыл, на него наносят тонкую горизонтальную линию (с металлической линейки или того же шпателя, аккуратно вдавив его боковым ребром). Маячки нумеруют, выдавливая номер заостренной палочкой либо гвоздем прямо на маркере

Номер и дату установки заносят в тетрадь наблюдений

Маячки нумеруют, выдавливая номер заостренной палочкой либо гвоздем прямо на маркере. Номер и дату установки заносят в тетрадь наблюдений.

При расширении трещины маячок, разумеется, трескается. Замеряя через равные промежутки времени ширину трещины на маячке (в месте, где нанесена риска) и записывая результаты замеров и их дату, можно определить, насколько быстро происходит процесс деформации, спрогнозировать его развитие. По смещению частей риски относительно друг друга, определяем, какая часть даёт усадку, либо трещина просто раскрывается, без смещения частей здания. Некоторые виды осадок фундаментов, в зависимости от характера трещин, можно увидеть на том же рисунке 1.

Рытьё шурфов

Второй вид исследовательских работ куда более трудоемкий, но гораздо более информативный. Рядом с фундаментом, необходимо выкопать несколько (минимум два) шурфов. Шурф, обычная яма, в глубину должен доходить до основания фундаментов, а его желательная длина около метра. Шириной шурф делают исходя из удобства работы, а угол откоса принимают таким, что бы не обвалилась земля (с этой целью, стену шурфа можно укрепить досками).

Рекомендую: Какой цвет лучше для черепицы дома

Шурфы роют в наиболее проблемных местах, где деформации выражены наиболее ярко. С помощью шурфа, мы получаем доступ к фундаменту, и можем получить ответ на следующие вопросы:

какова глубина заложения фундамента,
его конструкция и материалы,
в каком он состоянии,
наличие и состояние гидроизоляции.
Кроме того, имеются ли грунтовые воды.

Уровень грунтовых вод точно можно будет определить уже через сутки — двое, по высоте наполнения ими шурфа.

Важно!

Используя тесты на кислотность и щелочность, можно так же сделать выводы об агрессивных свойствах этих вод. Такие тесты (лакмусовая бумага и пр.), сегодня без проблем можно купить в магазинах, где продают различную сельхоз химию.

После того, как проведены указанные выше исследования, определены причины трещинообразования, переходят к следующему этапу и выполняют ремонт фундамента своими руками.

Анализ фундамента

по границе строения в непосредственной близости к стене потребуется вырыть канаву шириной 70 см;
когда дом располагается на столбах или «стульях», раскапывают это место.

Только после этого можно определить, понадобится фундамент большой ремонт и качественная подливка, или достаточно частично его подправить

Важно соблюдать меры предосторожности:

копать следует осторожно, чтобы не повредить ветхое основание окончательно;
нельзя проводить работы сразу со всех сторон одновременно;
запрещено поддерживать конструкцию руками.

Приступать к работе лучше с проблемного угла, если появился даже малейший намек на разрушение, не стоит раздумывать, а покинуть место.

СПОСОБЫ

Чаще всего при строительстве деревянных домов используют ленточное основание, заменить которое можно несколькими способами:

Самый простой и бюджетный вариант, заключающийся в вырезании прогнившего участка и добавление на его место целого, качественного элемента. Не предполагает больших денежных вливаний. К отрицательным сторонам можно отнести неизбежное нарушение целостности строения.

2. Демонтаж стен.

Полная разборка стен – достаточно долгий, трудоемкий, но и самый надежный процесс. Заливка нового фундамента совмещается с заменой нижнего ряда дома.

3. Демонтаж фундамента.

Процесс заключается в снятии 20-ти сантиметрового слоя грунта, замене деревянных венцов и восстановлении фундамента.

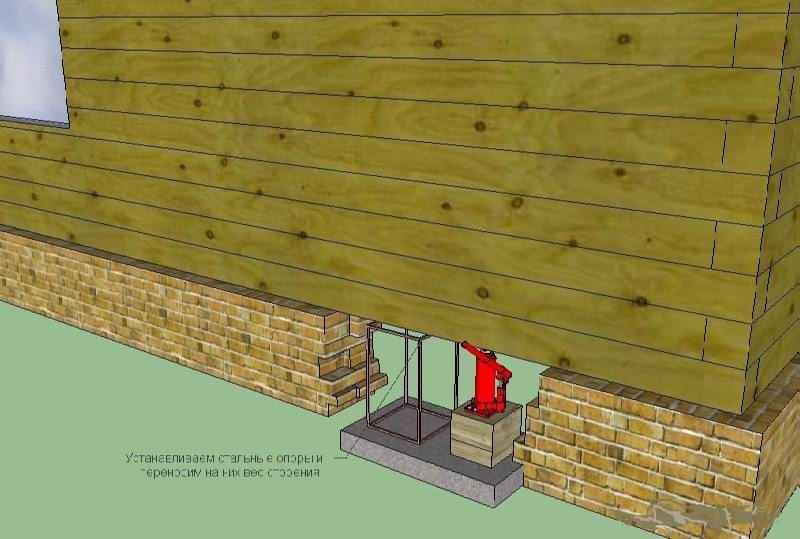

4. Использование домкратов.

Замена фундамента под деревянным строением с использованием домкратов состоит из нескольких этапов:

· Разборка деформированного основания;

· Обустройство нового фундамента;

Работы на ленточном фундаменте

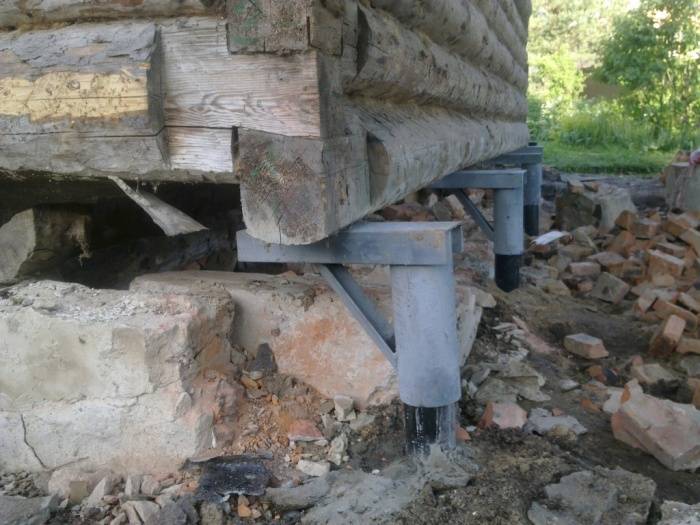

Ремонт свайного фундамента

Забитые под старым деревянным домом сваи могут покоситься. Незначительные отклонения можно попытаться устранить путем выпрямления. Для этого делают подкоп, свае придают строго вертикальное положение, а пространство вокруг опоры заполняется смесью из цемента и гравия.

Если сваи под старым деревянным строением разрушились или сильно деформировались, поверхностным ремонтом здесь не обойдется. Для замены старых свай подойдут трубы из асбестоцемента диаметром 200 мм. Ремонт фундамента заключается в следующем:

Для установки новой опоры подготавливается место под старым деревянным жильем.
Помимо этого для заведения под дом формируется наклонный желоб.
Чтобы свая удерживала вертикальный уровень, ее полость заполняется цементным раствором жидкой консистенции.

Важно!
Бетонная смесь должна пропитать песчано-гравийную подушку, подготовленную под сваей. Очередной этап ремонта старого фундамента по замене свай включает и усиление новых столбов снаружи

В качестве фиксатора выступает раствор из цемента и гравия. Расширение скважины внизу по принципу грибной шляпки увеличит устойчивость сваи и прочность фундамента под деревянным строением в несколько раз

Очередной этап ремонта старого фундамента по замене свай включает и усиление новых столбов снаружи. В качестве фиксатора выступает раствор из цемента и гравия. Расширение скважины внизу по принципу грибной шляпки увеличит устойчивость сваи и прочность фундамента под деревянным строением в несколько раз.

Технология классического способа усиления ленточного фундамента

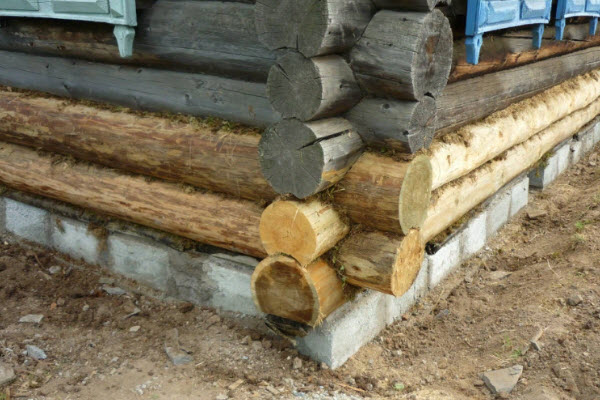

Замена испорченных венцов

Часто возникает необходимость заменить нижний венец сруба, пришедшего в негодность. Для этого, в месте поврежденного сруба разбирается фундамент, предварительно подготовив нужный инструмент и, подходящее по размеру, отшлифованное бревно.

Замена венцов начинается с приподнимания сооружения. Используя для этого домкраты, опускают его на временные опоры, изготовленные, обычно, из подручных средств – камней, столбов. Тщательно подготовленное, обработанное антисептиком, бревно должно максимально плотно подходить к прокладке. При установке его на место старого, необходимо заменить отработанные, прогнившие материалы на новую гидроизоляцию и конопаточные средства.

Подготовка и демонтаж

Установка маяков.

Для этого на поверхности смоченной водой установите маяки из гипса поперек трещины. Наблюдайте в течение 10-14 дней за маяками: если трещины на них не образовались, значит, деформация блоков уже закончилась, и можно приступать к замене фундамента.

Поднять дом можно без специальной строительной техники, для этого потребуются гидравлические домкраты, способные развивать достаточное усилие для поднятия массы в 10 тонн. Может потребоваться стальной лом, клинья, кувалда – инструменты необходимые, для того чтобы разбрать старый фундамент. Соорудить временные опоры можно на основе массивных брусьев, кирпичей, а также досок различной толщины, которые исполняют роль прокладок. Функцию площадки под установку домкрата могут выполнить сбитые в щит доски и брусья.

С целью обеспечения равномерной передачи на нижние венцы дома усилий от штока домкрата, вырежьте стальную пластину толщиной не менее 5 мм. Если работать предстоит со столбчатым основанием с забиркой, то перед выполнением работ последнюю необходимо разобрать.

Устройство фундамента под деревянный дом

Как отремонтировать фундамент деревянного дома?

Так как ленточная конструкция чаще всего устраивается под деревянные дома, то рассмотрим на ее примере, как восстановить фундамент этого типа. Существует множество технологий от усиления до полной замены. И, как уже говорилось выше, многое будет зависеть от степени повреждений.

Усиление

Вот последовательность проводимых операций:

Для этого придется по длине фундамента откапать траншею с глубиною, равной глубине фундаментной ленты, шириною, чтобы внутри можно было бы проводить работы.
Теперь в старую конструкцию забиваются арматурные штыри длиною, равной ширине усиливающего слоя. Этот параметр может быть от 5 до 20 см. Расположение штырей – ячейки со стороной 0,5 — 1 м.

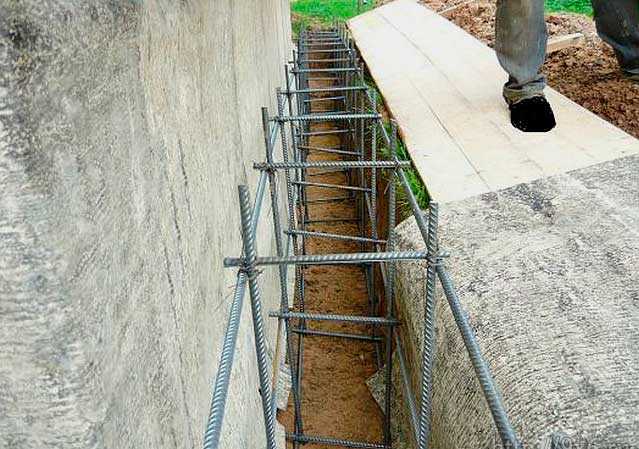

На земле изготавливается арматурная решетка из арматуры диаметром 6 — 12 мм с ячейками 20 х 20 или 30 х 30 см. Между собой стержни связываются проволокой. Размер решетки должен быть равен размерам ленты фундамента под домом.
Решетка устанавливается в подготовленную траншею, где приваривается к вбитым в старый фундамент штырям.
Собирается опалубка.
Готовится бетонный раствор, который заливается в опалубку.
Опалубка снимается через 7 дней.
Проводятся гидроизоляционные мероприятия нового слоя.
Засыпка грунтом.

Проведение такого ремонта фундамента дачного дома своими руками – не требует особых навыков, знаний и опыта. Все процесс просты.

Полная замена

Обновить полностью фундаментное основание не так просто. Но его придется проводить, если конструкция сильно просела, трещины разрывают ее на мелкие куски. Это аварийная ситуация. Как проводится данный процесс.

Из дома надо вынести все, даже печь, если она установлена на полу, а не на отдельном фундаменте. Разбираются полы, снимаются двери. То есть, надо максимально облегчить конструкцию постройки.
Теперь по отдельности под каждый угол здания горизонтально надо вставить брус размером не меньше 100 х 100 мм. Под него устанавливаются подставки. Они должны быть прочными и надежными. Потому что, впоследствии именно на них и перенесется вся тяжесть деревянного дома. Обычно в качестве подставок используют брус или бревна, напиленные под необходимую длину и установленные вертикально.
Далее нижний венец дома крепится к верхним металлическими профилями или досками толщиною 50 мм. Это на тот случай, чтобы венец не провис, когда дом будет подниматься.
Готовятся деревянные клинья. Их надо будет вбивать под стены дома при подъеме. Это дополнительная опора для снижения нагрузок на домкраты.
Четыре домкрата выбираются из расчета веса здания. Это можно легко определить, если знать удельный вес материалов, из которых дом построен. К примеру, один метр кубический сосновых бревен равен 750 кг.
Подъемные механизмы лучше установить под углы постройки. Поднимать надо одновременно, под каждую стену сразу забиваются клинья через каждые 20 — 30 см.

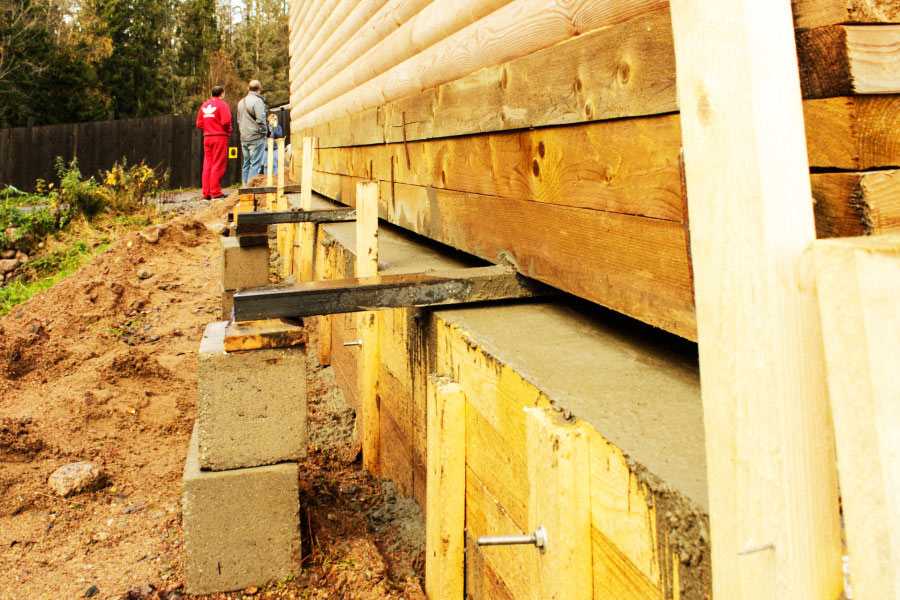

Когда дом будет поднят на достаточную высоту, можно переходить к демонтажу самого фундамента. Делать это надо быстро и аккуратно. Если под деревянное строение был заложен заглубленный вариант, тогда предварительно придется по периметру выкопать траншею шириною 1 м минимум.

И еще один момент. Перед тем как проводить все вышеописанные операции, рекомендуется сделать по одному шурфу с каждой стороны стен дома, чтобы определить, на какой глубине залегают грунтовые воды. Может оказаться так, что именно они и стали причиной разрушения основы.

Итак, все готово для того, чтобы возводить новый фундамент.

Делается песчано — гравийная подушка.
Сооружается опалубка.
В нее устанавливается армирующий каркас. Обычно это делают так: устанавливают внутреннюю стенку опалубки, укладывают армирующий пояс, монтируют внешнюю стенку.
Готовится бетон, который заливается в опалубку.
Через 7 — 10 дней опалубку демонтируют.
Проводят гидроизоляционные мероприятия.
Через 28 дней дом потихоньку опускают на новую конструкцию.
Проводят засыпку грунтом и отделку цоколя.

Способы усиления фундамента частного деревянного дома

Укрепление фундамента дома винтовыми сваями

Сначала нужно вырыть траншею по периметру здания и предусмотреть достаточную ширину для комфортной работы. Также учитывается, что эта траншея станет искусственным продолжением существующего фундамента.
Нужно очистить фундамент от грязи.
В существующих сваях просверлить отверстия, установить арматуру и прочно соединить из существующими балками.
Потом нужно создать новый армирующий пояс. Тут желательно применять горизонтальные и вертикальные пояса для большей несущей прочности конструкции.
Установить опалубку.
Залить бетон или сделать кирпично-бутовую кладку на высоту до уровня нижней кромки цокольного этажа здания.
Сделать теплоизоляцию и гидроизоляцию нового фундамента.
Сделать отмостку для отвода дождевой воды.

Способы восстановления и замены

После оценки разрушения фундамента проводят его восстановление или полную замену. Каждая технология требует соблюдения определенной последовательности, рекомендуемой специалистами.

Укрепление. Незначительные повреждения ленточного фундамента можно устранить, если по периметру подлить новый бетонный слой. Реставрацию проводят по следующей схеме:

По периметру дома роют траншею глубиной до дна основания.
С кирпичной кладки металлической щеткой удаляют грунт.
В старом основании сверлят отверстия, вставляют в них арматуру.
К забитой арматуре приваривают сетку-обвязку, которая будет служить основанием бетонной заливки. С целью надежности сцепления сетку прикручивают к арматуре проволокой.
По периметру фундамента устанавливают опалубку, заливают ее бетоном. Заливку проводят послойно, небольшими, не более 2 метров в длину участками. После каждого залитого слоя бетону дают впитаться в грунт и основание.

После усиления бетон прочно свяжется со старым основанием и грунтом, дом получит дополнительную площадь опоры, перестанет деформироваться, фундамент прекратит разрушаться.
