Преимущества установки труб из полимеров
Так сложилось, что при отделке квартиры люди зачастую выбирают новейшие технологии. С уверенностью можно сказать, что известность начали набирать новые полимерные трубы. Практически все, кто занимается ремонтом, металлические трубы меняет на пластик или металлоплакстик. Это делают по многим причинам:
- Эстетическая составляющая;
- Легкость монтажа;
- Экологичность;
- Превосходные акустические достоинства (пластик не является звукопроводящим материалом);
- Отличный срок эксплуатации.
Кроме пластиковых труб, в недавнее время хорошую популярность стали получать PEX-трубы (из полиэтилена) , во многих случаях они используются для подачи холодного и горячего водоснабжения на кухню. Металлопластик завоевывает все большую часть рынка, как правило, такие трубы — товары из-за границы. В нашей стране так же можно увидеть хороших производителей труб такого класса.

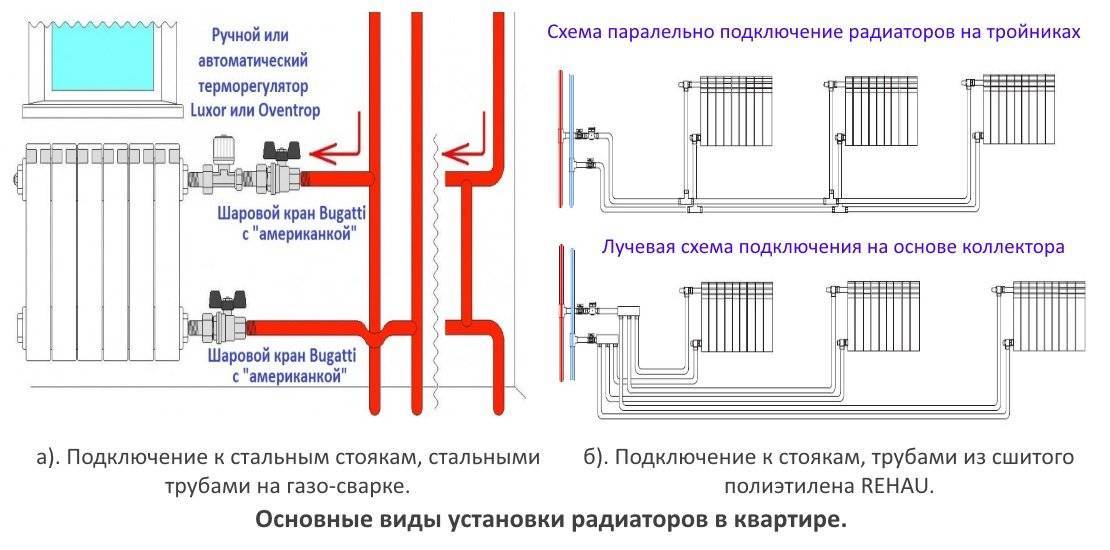

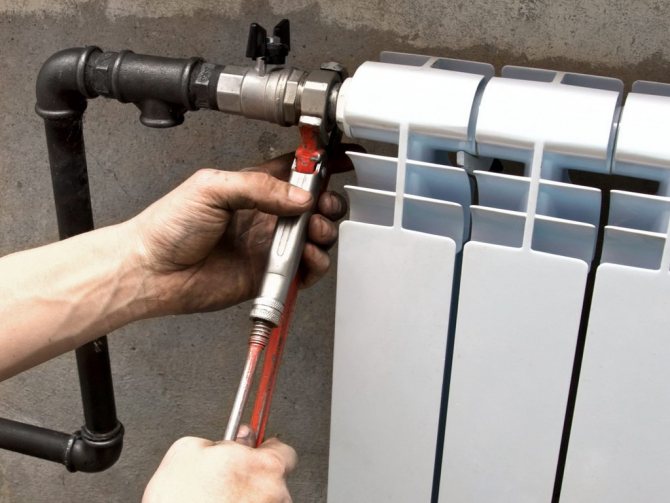

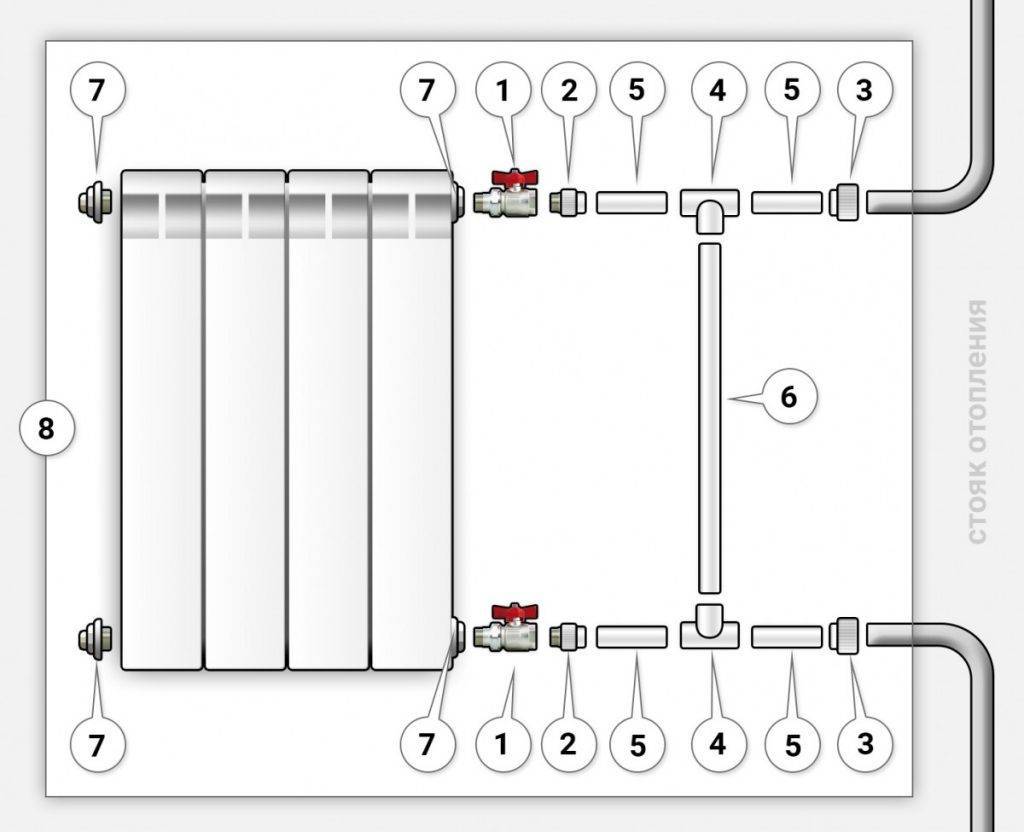

Подключение радиаторов отопления при замене труб
Современные радиаторы отопления выпускаются из разных материалов, включая биметаллические и традиционные чугунные. Разный цвет и дизайн – возможность подбора батареи для жилых комнат любого дизайна, чтобы не требовалось их скрывать за щитами.
На установленные в нишу кронштейны навешиваются радиаторы, к ним подводят трубы из того материала, которому было отдано предпочтение. Обязательно еще раз проверяется горизонталь, чтобы они не накренялись. От уровня зависит проточность радиаторов и вероятность скопления воздуха. Рекомендуется заранее экранировать стену, чтобы она не поглощала часть тепла от батареи
Важно выдержать промежуток между радиаторами и сопредельными плоскостями – не менее 5-10 см

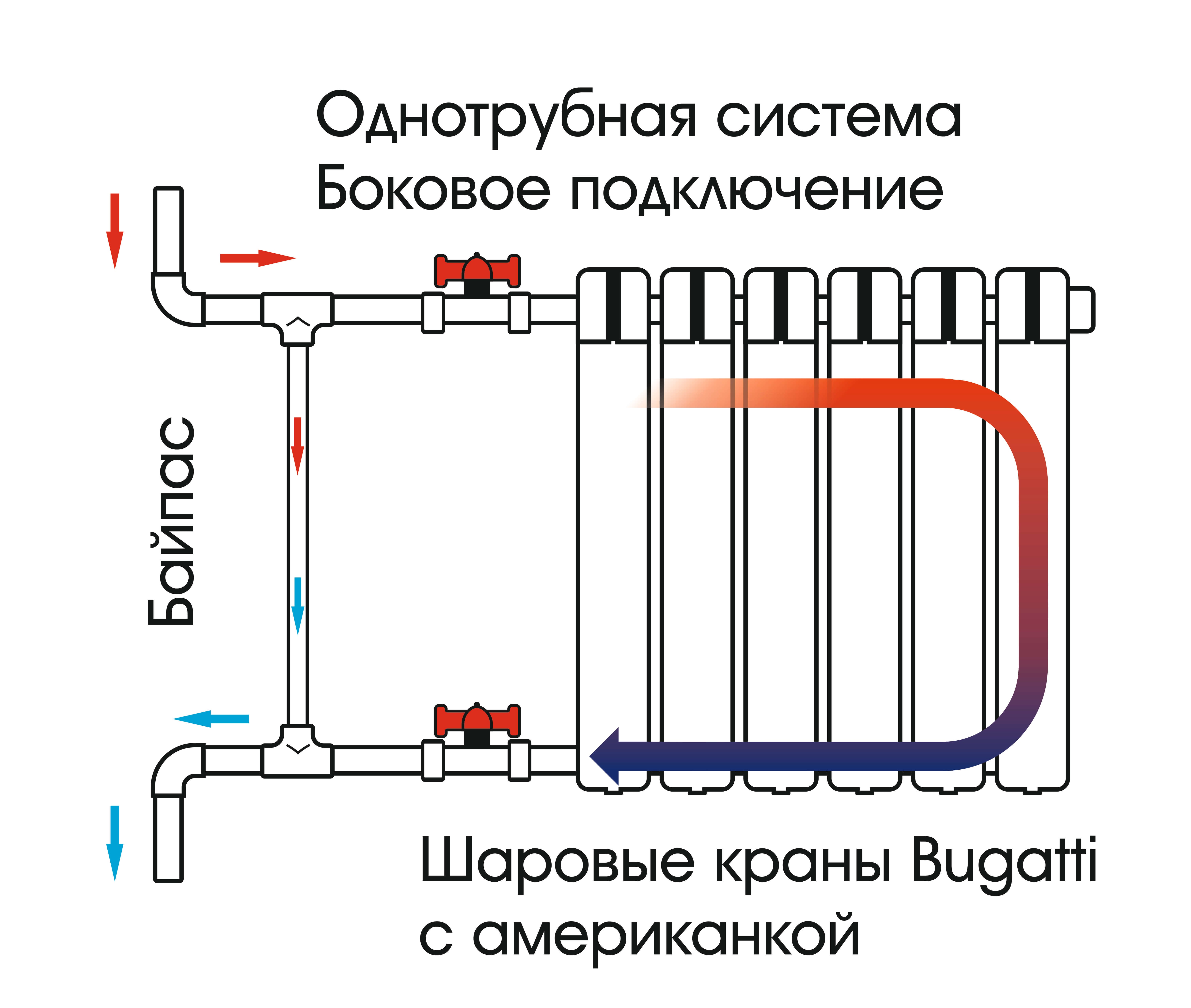

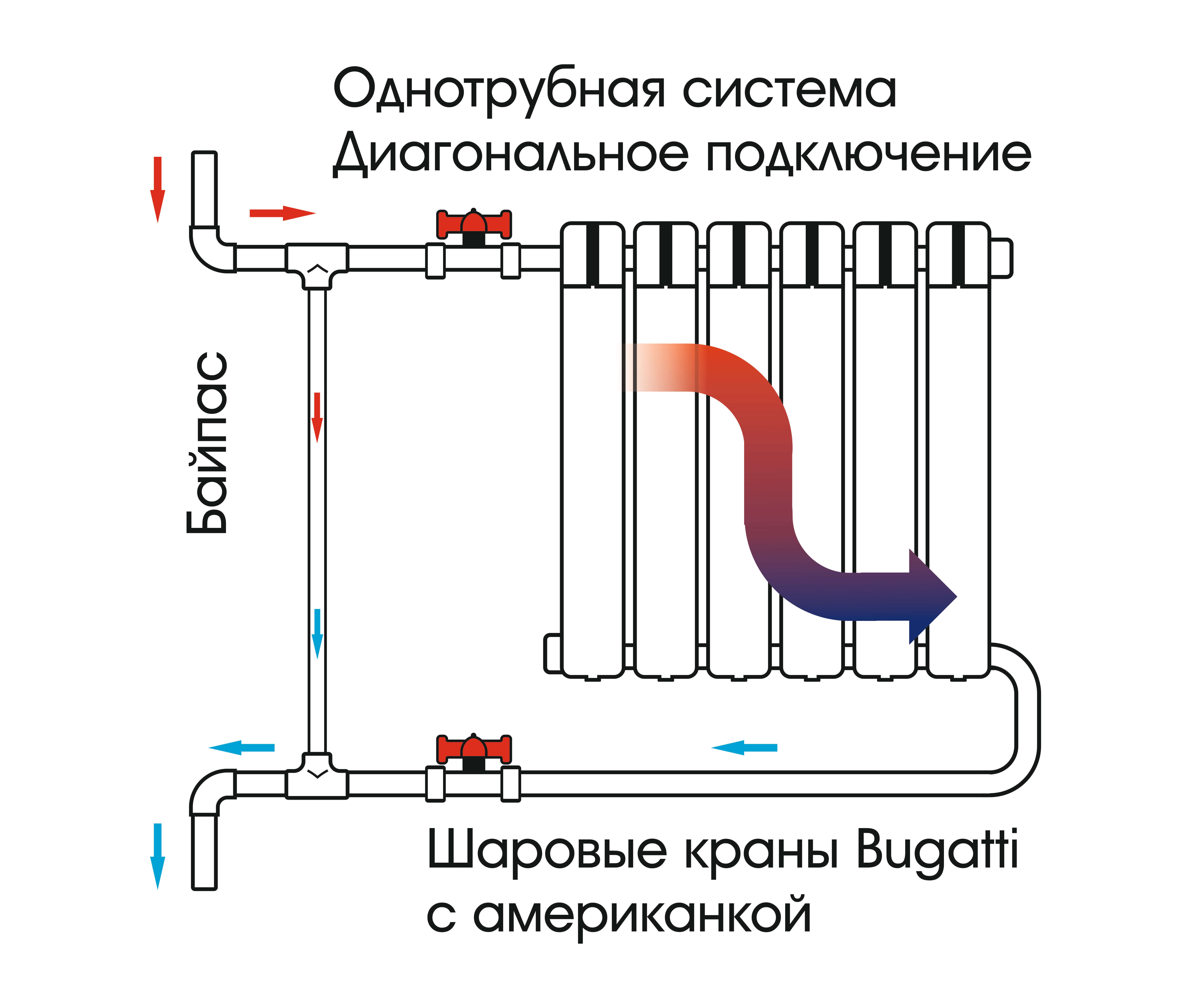

В однотрубной схеме на верхнем блоке радиатора устанавливают «кран Маевского», чтобы выпускать воздух, а нижнее отверстие должно быть заварено или наглухо закрыто пробкой
Важно заранее решить, где будут краны, чтобы перекрывать воду в случае аварийного прорыва. Трубу, уходящую на соседние этажи через штробы в потолках и полах, обязательно обеспечивают термоизоляцией
Полы в нишах под батареями желательно снабдить гидроизоляцией. Во время замены всего стояка отопительной системы устанавливается перемычка, чтобы при перекрытых кранах на отдельных радиаторах был доступ к теплу остальным пользователям.
При грамотном сочленении любого типа труб в городской квартире исключена разгерметизация отопительной системы. Если есть сомнения, лучше сделать дополнительное уплотнение силиконом или паклей со смазкой под хомутами. При замене труб состыковку производят строго по технологии каждого материала, соблюдая соответствие диаметров труб и всех соединительных элементов.
Мастер-класс. Пример установки радиатора отопления своими руками
Рассмотрим алгоритм действий при подключении батареи к системе отопления.
Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.
Подготовка радиатора
Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой
Важно, чтобы отверстия получились максимально чистыми и сухими
Отверстие вытирается насухо
Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).
Переходник
Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).
Устанавливается «американка»Ключ для «американок»Используется ключ для «американок»
Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.
Установка заглушки
Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску
Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы
Подготавливается трубка (хвостовик)Приспособление для снятия внутренней фаски
Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.
Расширение трубы
Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.

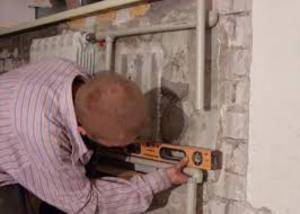

Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.
Нанесение разметки
Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.
Черчение линии установки держателей
Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.
Установка нижнего крепления

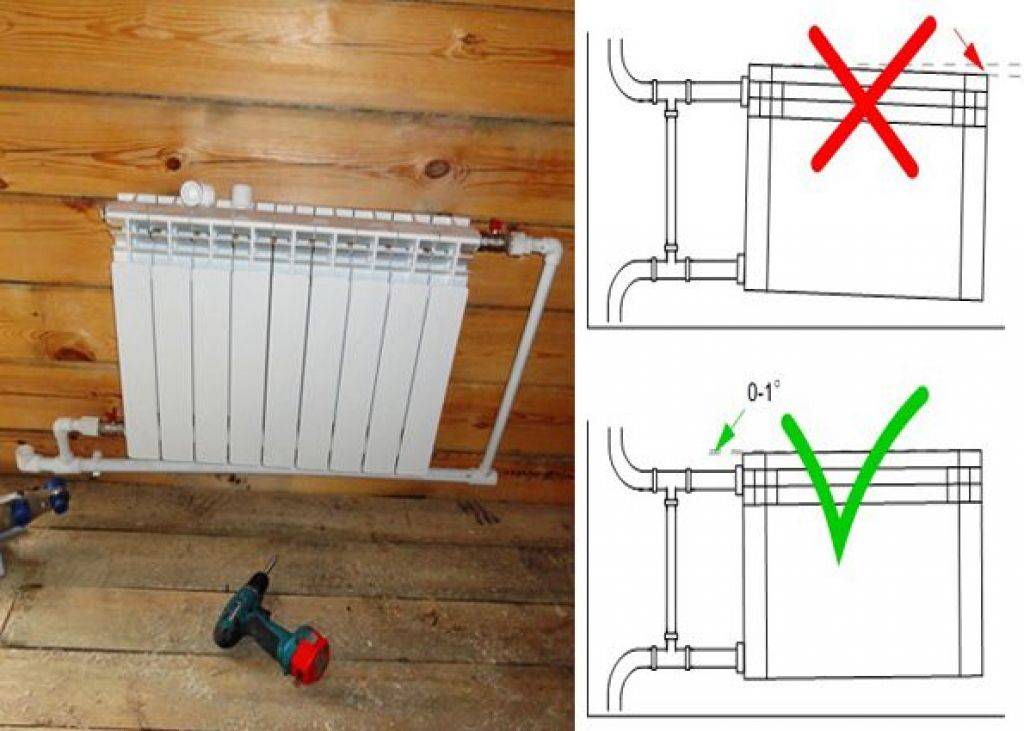

Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.
Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.
Разметка для будущего штробирования стен
Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.
Штробирование
Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.
Подготовка трубок для подключения радиатора

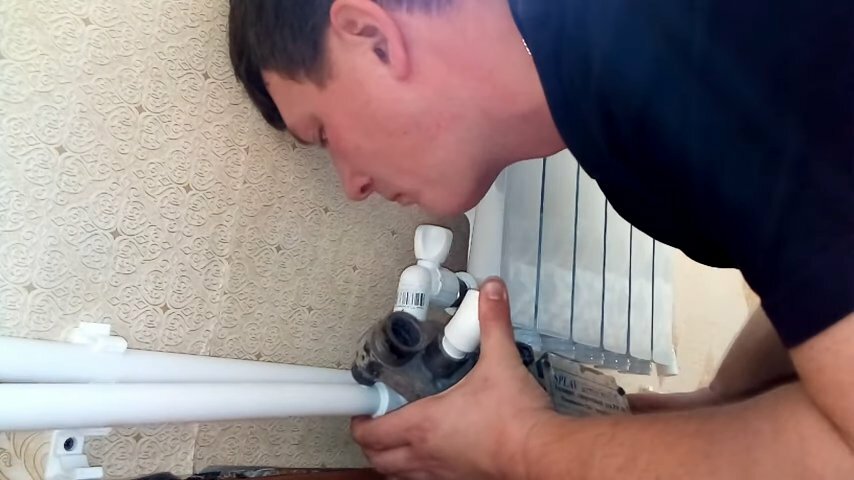

Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.
Подключение трубопровода
Видео – Как установить отопительный радиатор
Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!
Почему нужно менять трубы
Традиционные система отопления из стальных труб и чугунных радиаторов устаревают не только морально.
Основными недостатками таких систем являются:
- склонность стали и чугуна к коррозии — по прошествии многих лет эксплуатации может возникнуть течь из трубопровода;
- «зарастание» солями кальция и значительно маленький КПД, замусоревание радиаторов ржавчиной;
- невозможность спустить воздух из батарей в квартире.
Старая разводка часто выполнена не по проекту или проект был не слишком продуман — в результате в комнате холодно. Наличие воздуха в теплоносителе также создает неудобства в виде холодных радиаторов и шумящих стояков.
Когда лучше заменять трубы
Хорошее время для замены отопления — лето. В системе нет теплоносителя и соседи в многоквартирном доме не будут жаловаться. Есть время закупить материалы, продумать все, тщательно и без спешки выполнить работы.
Но если возникла протечка, и ремонт труб отопления в квартире невозможен или неэффективен (невозможность закрыть хомутам многие ржавые места), то деваться некуда — меняем в любое время года.
Замену труб отопления лучше проводить летом
Отопление теплыми полами

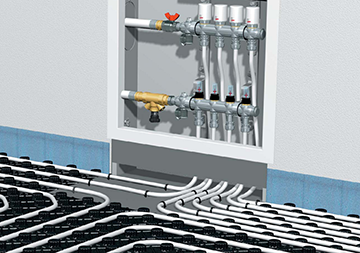

Водяные теплые полы
Наряду с традиционными радиаторами отопления отдельную популярность приобрели устройства для обогрева жилища, располагающиеся под напольным покрытием. На сегодняшний день подобной системой оборудованы многие жилые дома, загородные дачи, коттеджи и даже квартиры. Благодаря современным технологическим решениям сейчас существует несколько вариантов ее реализации.
Пример 4. Установка мата водяного теплого пола.
Преимущества:
- экономия электроэнергии;
- безопасность (в т.ч. экологическая) – исключен риск получения ожога;
- авторегулировка температурного режима;
- больший радиус распространения тепла в сравнении с электрообогревателями;
- доступность установки в узких и отдаленных зонах помещения;
- за счет скрытого расположения оборудования сохраняется эстетика и дизайн помещения.
Классификация
У каждого вида отопительных конструкций принцип работы остается идентичным: нагревательный элемент равномерно прогревает по всему периметру комнаты, создавая для человека благоприятный микроклимат. Отличаются они по способу подключения и применяемому материалу.
При водяном обогреве теплоносителем является нагретая вода. В комплектацию входят отопительный котел, коллектор, трубопровод (трубы используют полиэтиленовые и металлопластиковые), терморегулятор, насос.

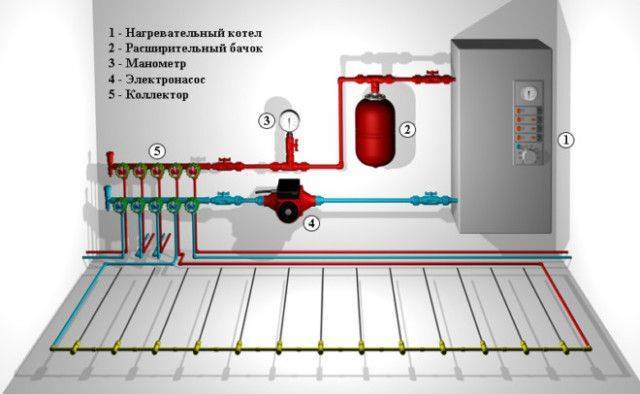

Пример 5. Схема системы отопления. Водяной теплый пол.
Этот метод чаще встречается в новостройках и частных дачных владениях, т.к. при его реализации нужно индивидуальное теплоснабжение. Монтажные работы сложные и потребуют времени.
Пленочные электронагреватели
Электрическое отопление остается наиболее распространенным, характеризуется дешевизной стройматериалов, имеет длительный срок службы и малую инерционность, т.е. нагрев и остывание воздуха происходит за кратчайшие сроки. Оно осуществляется с помощью нагревательных кабелей разного типа с повышенным сопротивлением и надежной изоляцией.
В основе инфракрасного излучения лежит специальная сверхтонкая пленка с множеством токопроводящих нитей, которые вырабатывают ИК-волны. Она универсальна, крепится к любой поверхности, легко снимается, перемещается и монтируется в других местах.

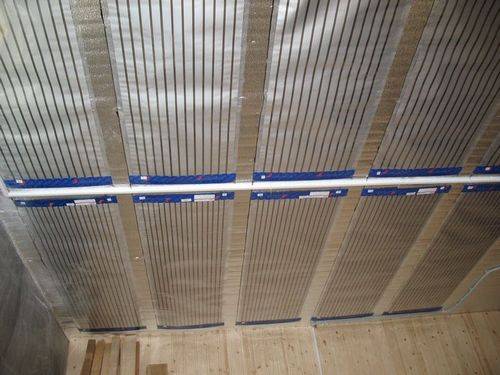

Пример 6. Установленные пленочные электронагреватели
Правила монтажа
Рабочий процесс включает в себя определенный порядок действий.
- Предварительный расчет, подготовка основания. Пол полностью высушивается, выравнивается, застилается гидроизоляционным слоем и утеплителем с нахлестом, выкладывается демпферная лента, стыки герметизируются. При необходимости проводится черновая стяжка.
- Укладка всех компонентов с последующей проверкой (опрессовкой). Выполняется двумя путями – мокрым (в бетонную стяжку) и сухим, с соблюдением шага между трубами, расстояния от стен.
- Финишная отделка.
Лучше всего с данной системой сочетаются плитка и керамогранит. Также допустимы линолеум, ламинат, ПВХ-пленка, однако к ним предъявляются определенные требования при эксплуатации.

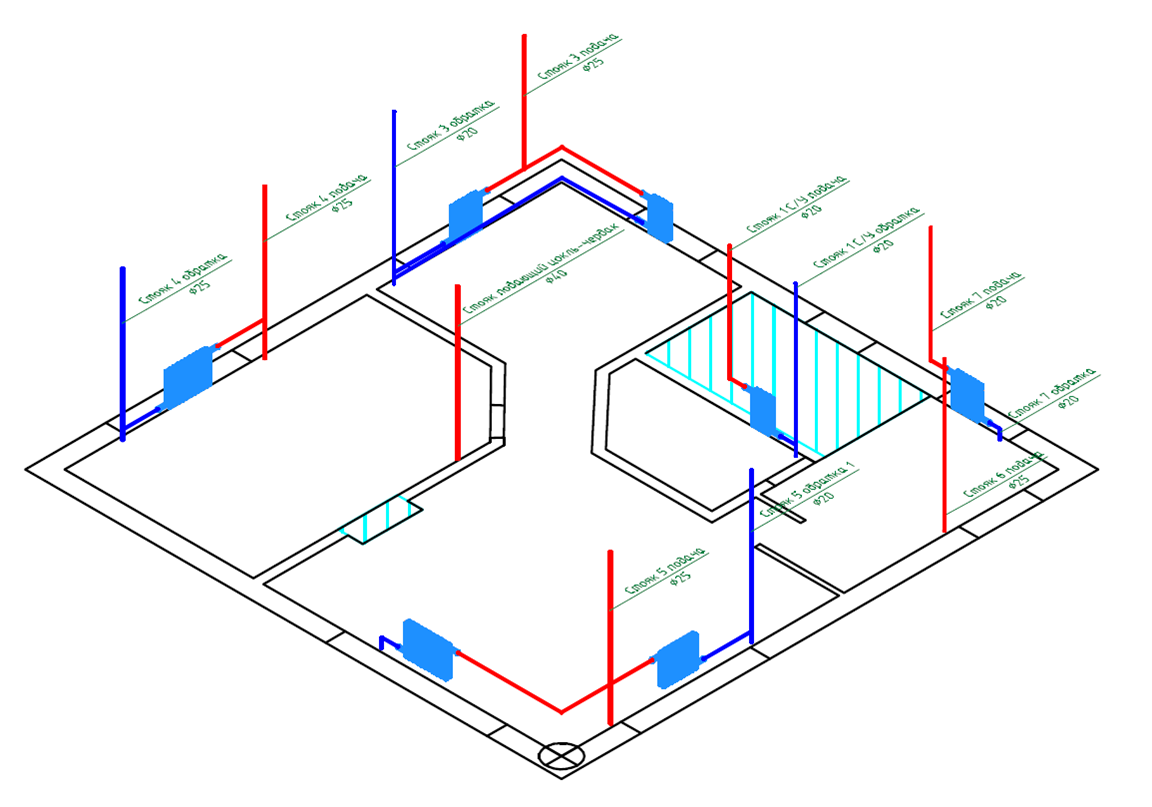

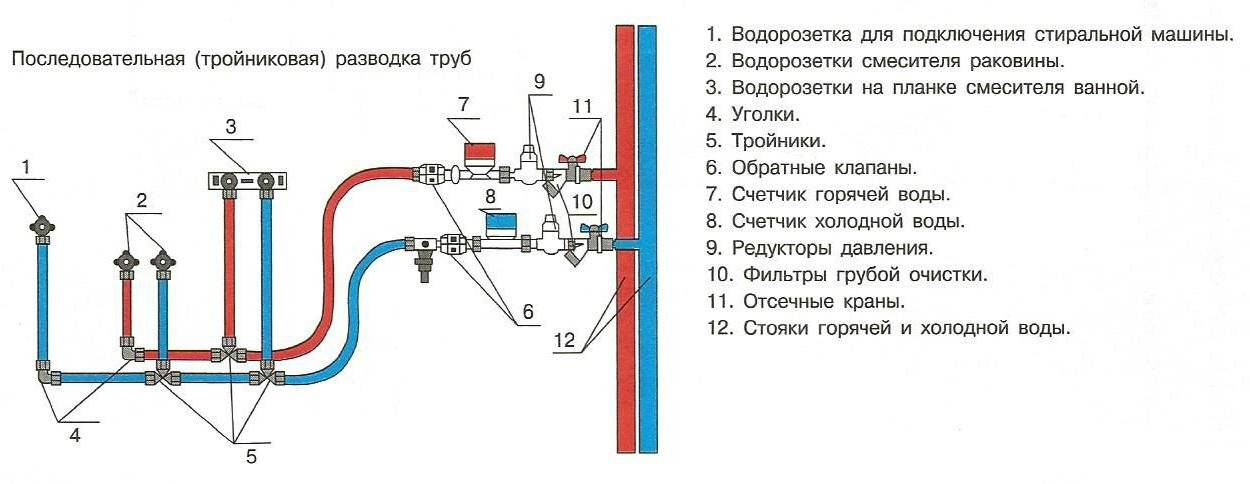

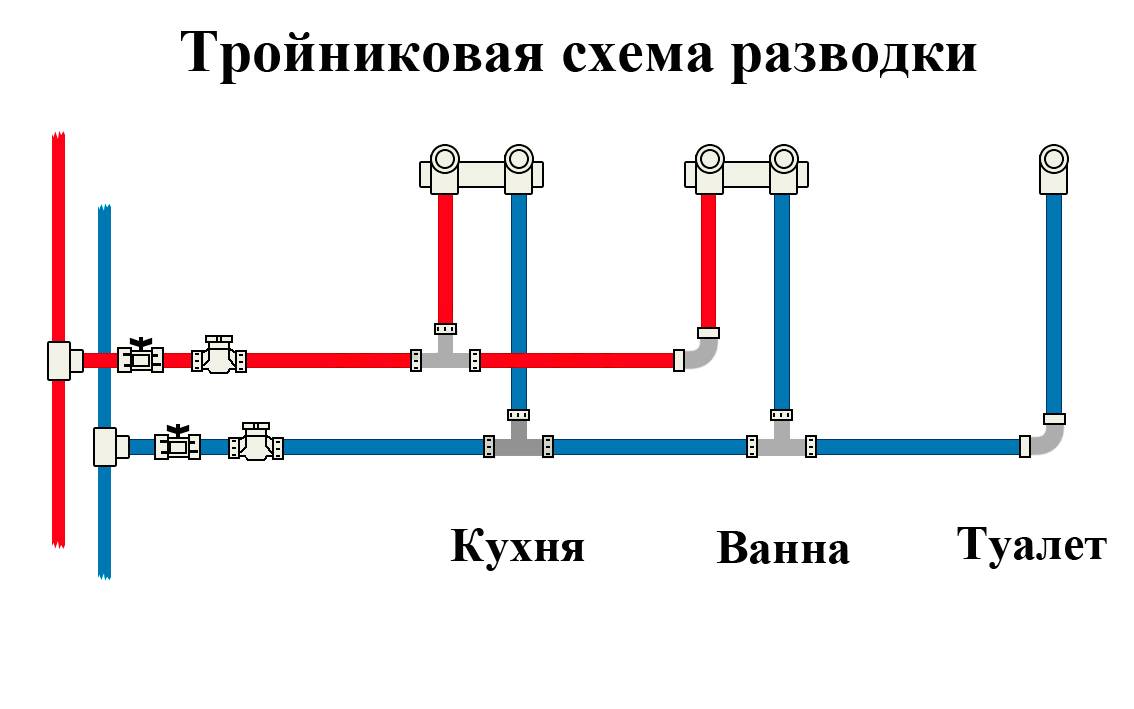

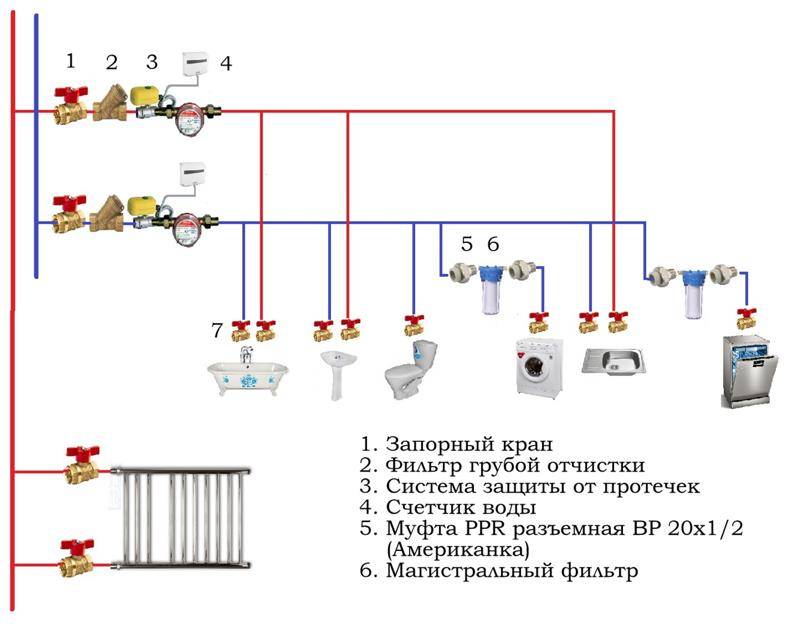

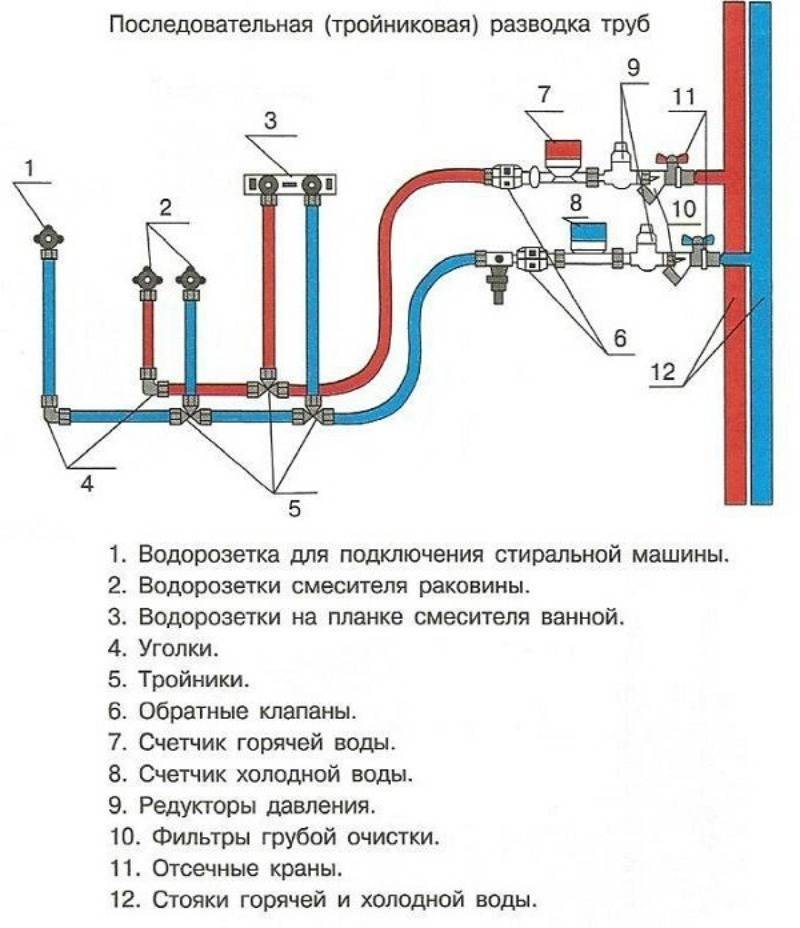

Правила разводки труб в квартире
Чем меньше изгибов и поворотов на трубах системы отопления, тем лучше циркуляция без насоса.
Повороты и стыки труб должны быть сведены к минимуму. Это значительно облегчит монтаж и дальнейшую эксплуатацию.

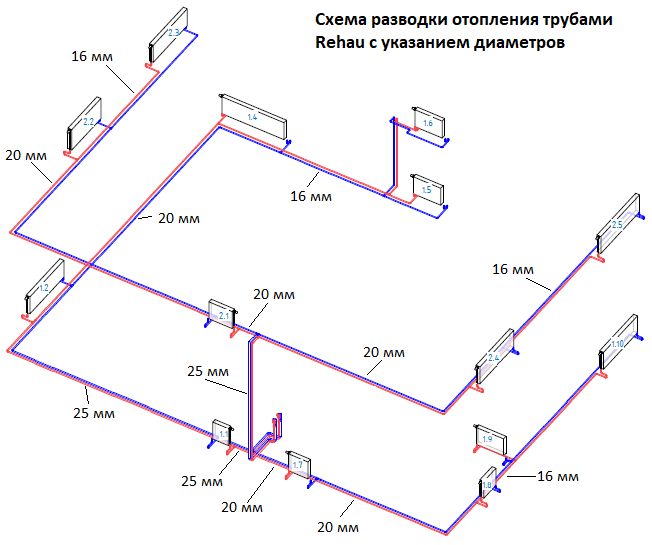

Диаметр труб рассчитывается исходя из протяженности труб и напора
Следует обратить внимание на то, что изгибы и соединения могут значительно повысить давление в системе. Выполняя сложную схему разводки, увеличивают общую длину системы
Необходимо устанавливать трубы большего диаметра, если давление ниже нормы.
Отвод трубы от стояка необходимо закончить запорным вентилем. Для трубы подачи воды к унитазу необходимо сделать отдельный вентиль.
Если есть желание скрыть конструкцию, то сделать это надо так, чтобы в дальнейшем иметь к ней свободный доступ.
Зонирование
Благодаря продуманному распределению тепловой энергии можно добиться не только создания комфортной атмосферы в доме, но и существенно сэкономить средства.
Перечень рекомендуемых температур для разных помещений:
- Средний уровень комфортной температуры: + 20-24 градусов.
- Температурный уровень в спальне желательно немного повысить до + 22-25 градусов.
- Ванная, санузел, гостиная и прочие помещения, где жильцы квартиры бывают чаще всего, должны обогреваться в пределах от + 21 до + 24 градусов.
- В столовой, кухне и рабочем кабинете температуру уменьшают до +18-22 градусов.
- Прихожая, гараж и проходные помещения должны обогреваться в пределах + 12 градусов.
Какое отопление выбрать?
Наиболее выгодной разновидностью отопления является система «теплый пол».
Из-за того, что теплоноситель имеет сравнительно низкую температуру, а нагретый воздух мало контактирует с наружными стенами, она характеризуется наименьшими теплопотерями.
Но у «теплых полов» есть существенный недостаток: теплоноситель в них не может двигаться за счет конвекции – слишком велико гидравлическое сопротивление контура.
Необходимо использовать циркуляционный насос, соответственно, при отключении электроснабжения система отопления окажется неработоспособной.
Поэтому внутрипольный подогрев целесообразно применять в жилых комнатах как дополнительную систему, а в помещениях, где комфортная температура не так важна и при этом имеются значительные теплопотери (холл, коридор, прихожая) – как основную.
В жилых комнатах функцию основной отопительной системы чаще всего возлагают на радиаторную двухтрубную. Это оптимальный по сочетанию цены и практичности вариант.
Коллекторная система более удобна в эксплуатации и легче поддается балансировке, но она также не может работать без циркуляционного насоса, а кроме того требует скрытой прокладки труб. Их так много, что при прокладке открытым способом интерьер помещения будет безнадежно испорчен.
Сегодня радиаторную систему в обязательном порядке оснащают циркуляционным насосом.

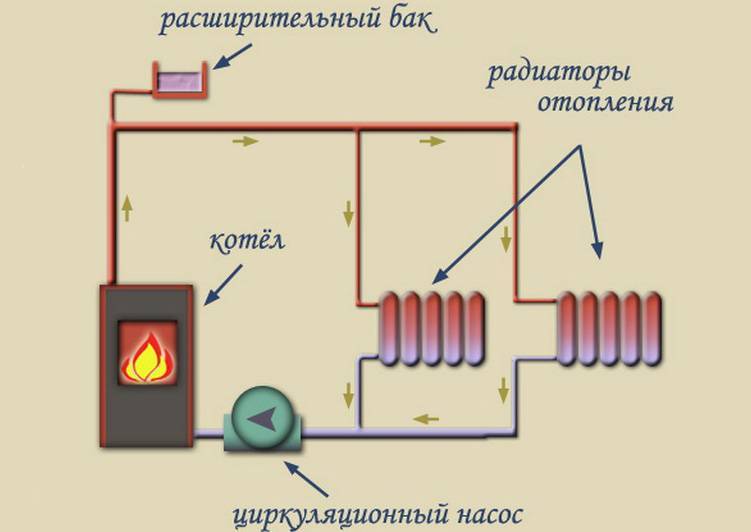

Схема работы открытой системы отопления с принудительной циркуляцией
Это дает несколько выгод:
- Отопление можно эксплуатировать в низкотемпературном режиме (потребность в этом возникает в межсезонье).
- Из-за незначительного перепада температур между «подачей» и «обраткой» котел работает в щадящих условиях, что положительно сказывается на сроке его службы.
- После простоя контур прогревается достаточно быстро.
Но при этом систему делают такой, чтобы она могла работать и в режиме естественной циркуляции, то есть была энергонезависимой. С этой целью:
- применяют трубы достаточно большого диаметра;
- укладывают их с большими уклонами.

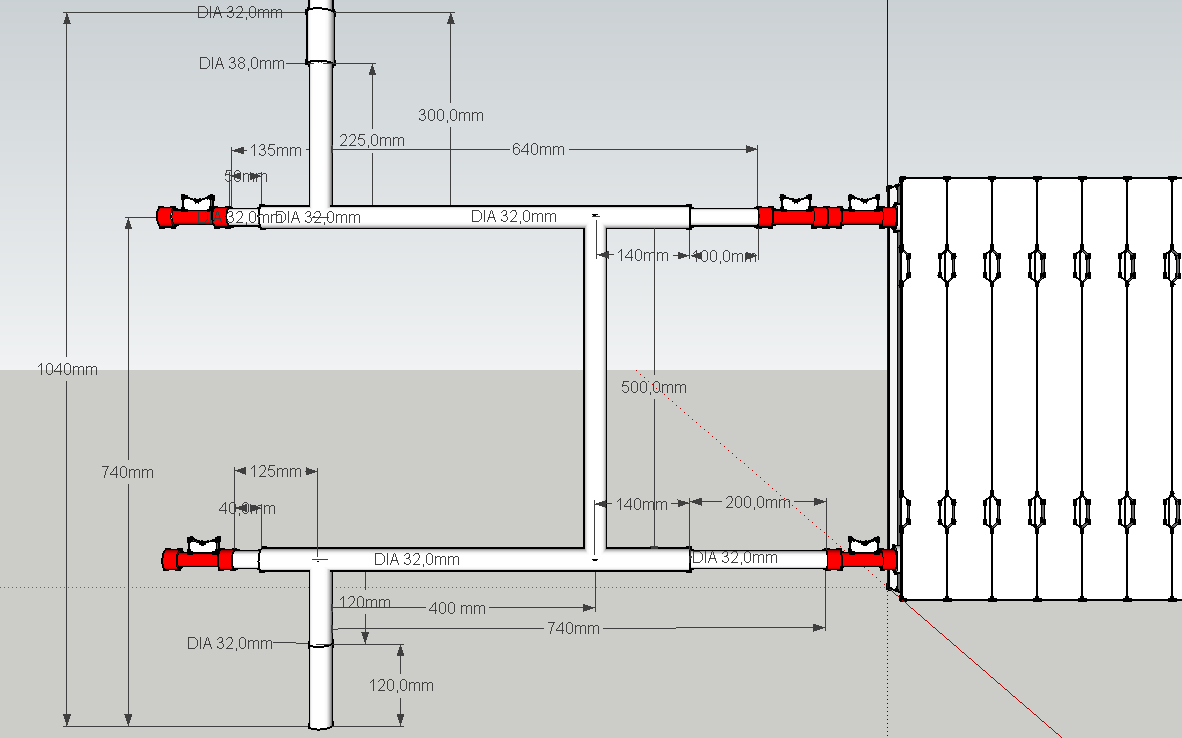

В начале контура, сразу после котла делают разгонный коллектор – вертикальный участок трубы, уходящий под потолок.
Монтаж своими руками
Если решается вопрос, как поменять коммуникации системы отопления, необходимо учесть, что работы производятся после согласования с управляющей компанией
Важно удостовериться, что в трубах отсутствует вода. Кроме того, необходимо оповестить соседей, чьи квартиры располагаются по стояку выше и ниже, о том, что планируется выполнение замены трубопровода системы отопления. Инструменты и материалы, которые подготавливают для работы:
Инструменты и материалы, которые подготавливают для работы:
- болгарка;
- сварочный аппарат (для соединения изделий из металла), паяльник для монтажа труб из полипропилена;
- строительный уровень;
- соединительные элементы;
- запорная арматура;
- инструмент для нарезки резьбы на металлической трубе;
- радиаторы.
Установка отопления в многоквартирном доме выполняется поэтапно:
производится резка коммуникаций с помощью болгарки;
удаляют участки стояка отопления из перекрытия;
сначала монтируют радиаторы, важно расположить их по уровню, чтобы избежать скопления воздуха внутри;
подводятся коммуникации, одновременно устанавливается запорная арматура на вход и выход батарей.
На последнем этапе осуществляется заполнение системы водой (после опрессовки). Летом проверить качество монтажа нет возможности. Если установка выполнялась осенью во время проведения профилактических работ сотрудниками управляющей компании, вскоре можно будет узнать, как функционирует система.
Схемы систем отопления для частного дома
Системы отопления, реализуемые в частном домостроении, бывают одно – и двухтрубными. Различить их несложно:

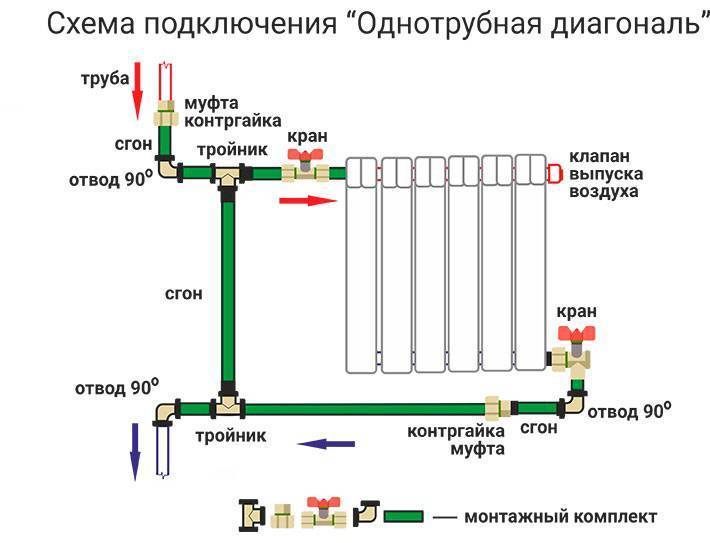

- по однотрубной схеме все радиаторы присоединяются к одному коллектору. Он является одновременно подачей и обраткой, проходя мимо всех батарей в виде замкнутого кольца;

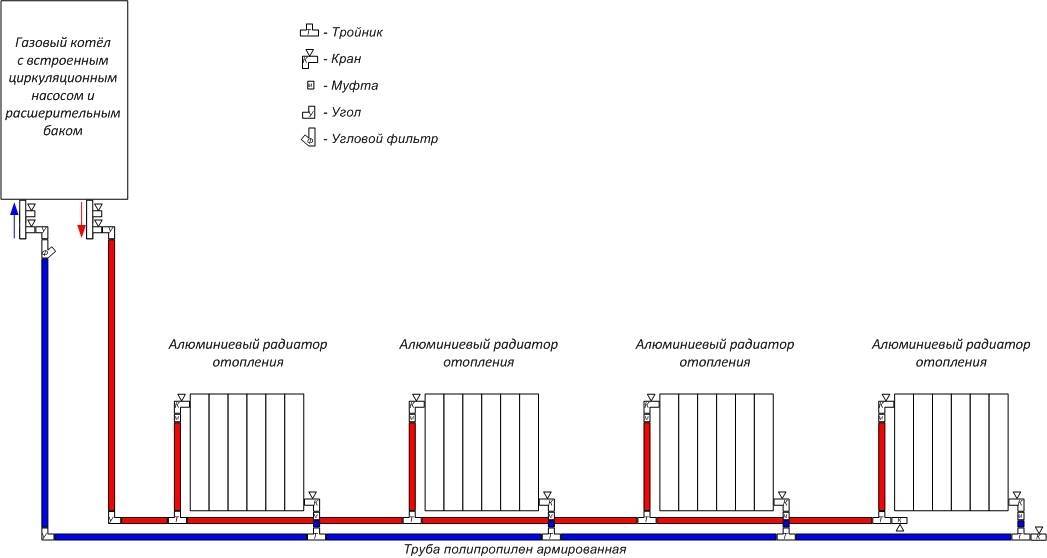

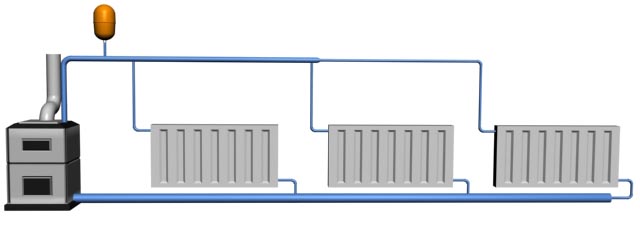

- в двухтрубной схеме теплоноситель подается к радиаторам по одной трубе, а возвращается – по другой.
Выбор схемы системы отопления для частного дома – дело непростое, здесь точно не помешает консультация специалиста. Мы не погрешим против истины, если скажем, что двухтрубная схема – более прогрессивная и надежная, чем однотрубная. Вопреки расхожему мнению о малых затратах на монтаж при устройстве последней отметим, что она не просто дороже двухтрубной, но и сложнее. Очень подробно данная тема раскрыта на видео:

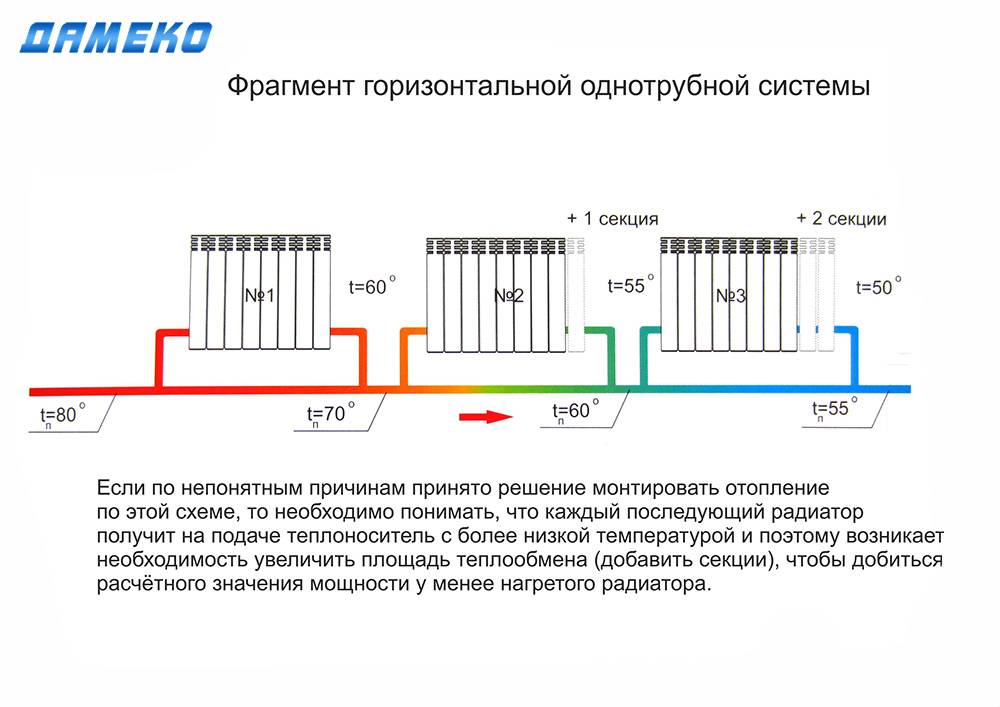

Дело в том, что в однотрубной системе вода от радиатора к радиатору остывает все сильнее, поэтому необходимо наращивать их мощность за счет добавления секций. Кроме того, раздающий коллектор должен иметь больший диаметр, чем магистрали двухтрубной разводки. И последнее: автоматическое управление при однотрубной схеме затруднено из-за взаимного влияния батарей друг на друга.
В небольшом домике или даче с числом радиаторов до 5 можно смело внедрять однотрубную горизонтальную схему (расхожее название – ленинградка). При большем количестве приборов отопления она нормально функционировать не сможет, потому что последние батареи будут холодными.
Еще один вариант – использовать однотрубные вертикальные стояки в двухэтажном частном доме. Подобные схемы встречаются довольно часто и работают успешно.
Теплоноситель при двухтрубной разводке доставляется ко всем радиаторам с одинаковой температурой, так что наращивать число секций не нужно. Разделение магистралей на подающую и обратную дает возможность автоматически управлять работой батарей посредством термостатических вентилей.
Диаметры трубопроводов меньше, да и система в целом проще. Существуют такие разновидности двухтрубных схем:

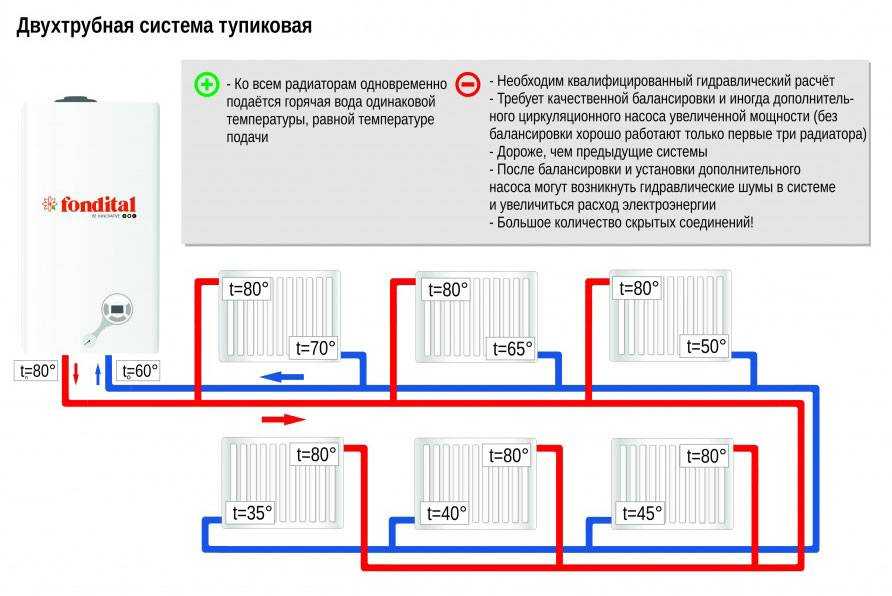

тупиковая: сеть трубопроводов делится на ветви (плечи), по которым теплоноситель движется по магистралям навстречу друг другу;
попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо;
коллекторная (лучевая). Самый дорогой способ разводки: трубопроводы от коллектора прокладываются отдельно к каждому радиатору, способ прокладки – скрытый, в полу.
Если взять горизонтальные магистрали большего диаметра и проложить их с уклоном 3—5 мм на 1 м, то система сможет работать за счет гравитации (самотеком). Тогда циркуляционный насос не нужен, схема будет энергонезависимой. Справедливости ради отметим, что без насоса может функционировать как однотрубная, так и двухтрубная разводка. Лишь бы были созданы условия для естественной циркуляции воды.
Систему отопления можно сделать открытой, установив в самой верхней точке расширительный бак, сообщающийся с атмосферой. Такое решение применяется в самотечных сетях, иначе там сделать нельзя. Если же установить на обратную магистраль недалеко от котла расширительную емкость мембранного типа, то система будет закрытой и работать под избыточным давлением. Это более современный вариант, находящий свое применение в сетях с принудительным движением теплоносителя.
Нельзя не сказать о способе обогрева дома теплыми полами. Его недостаток – в дороговизне, поскольку понадобится уложить в стяжку сотни метров труб, в результате чего в каждой комнате получается греющий водяной контур. Концы труб сходятся к распределительному коллектору со смесительным узлом и собственным циркуляционным насосом. Важный плюс – экономичный равномерный прогрев помещений, очень комфортный для людей. Напольные контуры обогрева однозначно рекомендованы к применению в любых жилых зданиях.
Какое отопление бывает?
Сейчас существуют различные отопительные системы по типу, назначению и тепловой мощности, основное отличие заключается в разводке труб от коллектора:

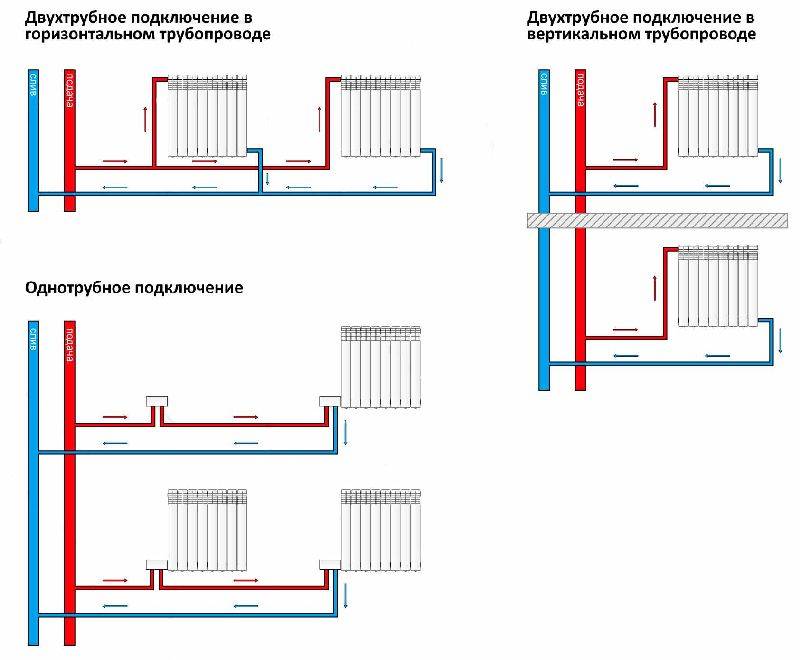

- однотрубная — все радиаторы подключаются последовательно, отключать отдельные нельзя,
- двухтрубная — радиаторы можно отключать независимо друг от друга,
- лучевая — каждый радиатор подключается к коллектору отдельно, его можно отключать и регулировать нагрев отдельно.
Последний вариант становится все популярнее, так как позволяет не только регулировать температуру в разных помещениях, но и сэкономить деньги при установке счетчиков тепла.
Оцинкованные и металлопластиковые трубы для отопления
Одним из самых распространенных материалом является оцинкованная труба. При этом она должна быть покрыта слоем цинка не только снаружи, но и внутри. Удостовериться в этом можно даже при визуальном осмотре. Почему требуется выбирать именно такую трубу. Это даст вам уверенность, что труба не проржавеет уже после первого отопительного сезона, а на ее стенках не будут образовываться отложения.
Опытные слесари-сантехники знают много примеров того, что когда вскрывались такие трубы после нескольких лет эксплуатации, внутри они были в таком же состояние, как и после покупки. Кроме этого, такая труба способна выдержать все перепады температур и давления, которые будут происходить в отопительной сети. Единственный недостаток таких труб — это трудоемкий процесс обработки и проведения монтажа. Так как с самого начала мы определились, что замена труб будет происходить без применения сварочного аппарата, то придется нарезать самостоятельно большое количество резьбовых соединений, для возможности установки фитингов, в процессе проведения работ тщательно следить за совпадением размеров сгонов и патрубков.
Можно поступить еще проще и установить везде металлопластиковые трубы. Такие трубы сегодня пользуются повышенным спросом за счет своей невысокой стоимости, долгим сроком эксплуатации, прочности, способности выдерживать высокие температуры и давление. Гладкая внутренняя поверхность трубы не дает никаких шансов наклеиваться на ее стенках различным отложениям. Для монтажа потребуется специальный паяльник с различными насадками и весь необходимый для такого случая инструментарий. Покупать аппарат или как его называют в профессиональной среде — утюг, для одноразовой работы совершенно необязательно, можно просто арендовать на время проведения работ.

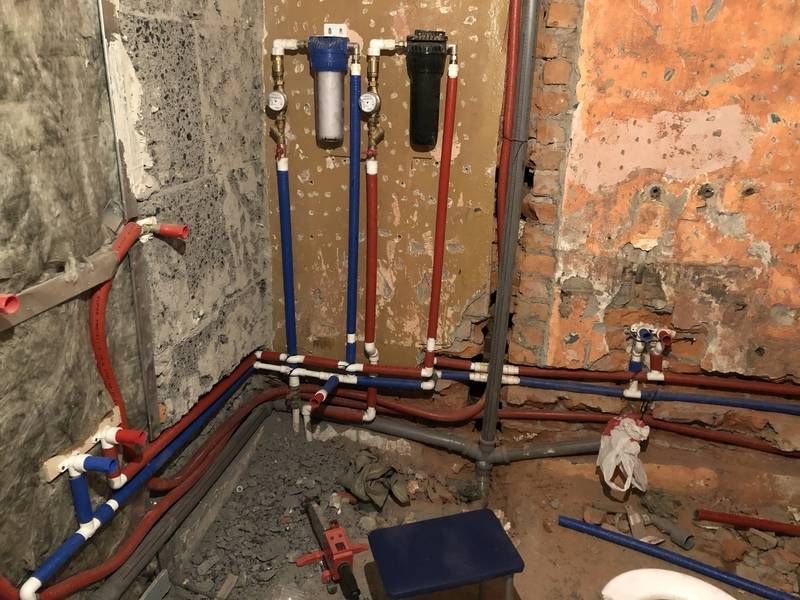

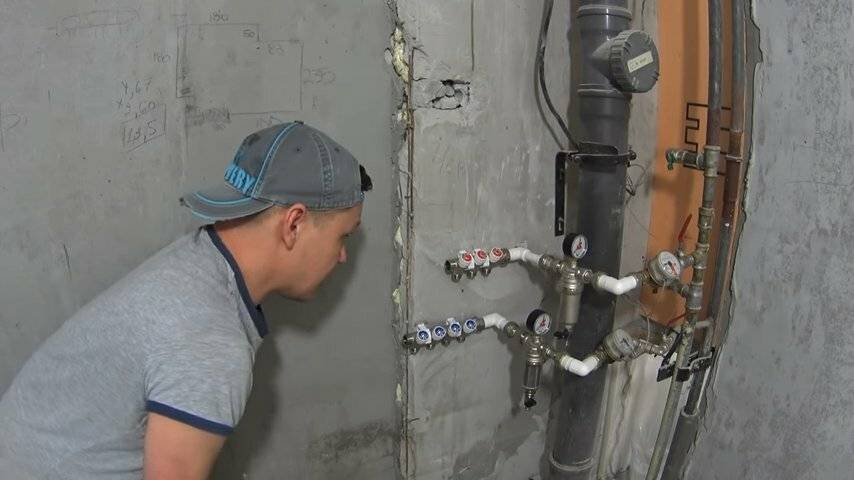

Монтаж труб отопления в квартире своими руками
После сборки системы проводится опрессовка специальным прибором

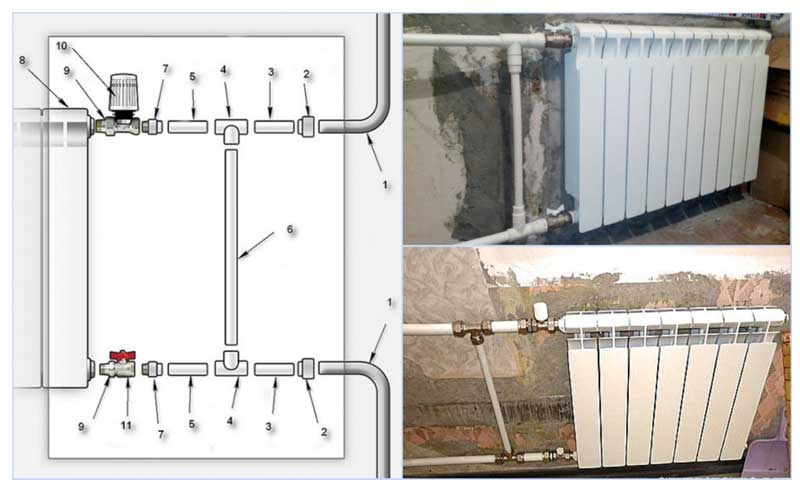

Чтобы правильно поменять разводку и нагревательные приборы, нужно составить грамотную схему, учитывающую все мелочи и нюансы.
Монтаж следует проводить в следующей последовательности:
- Нанести разметку на стены, проверить ее соответствие проекту.
- Сделать отверстия, установить в них крепежи и кронштейны.
- Собрать радиаторы. Оснастить их заглушками и кранами Маевского.
- Стены в нишах под батареи очистить от грязи, обработать грунтовкой и оклеить вспененным полиэтиленом с фольгой.
- Повесить радиаторы на кронштейны. Проверить их правильное положение и горизонтальность.
- Установить нижнюю часть стояка. Присоединить к нему тройник или крестовину в зависимости от схемы разводки.
- Установить вентиль для отключения подачи воды.
- Припаять к крестовине еще один фрагмент стояка. Закрепить на его конце еще один фитинг для подающей трубы.
- Начиная от стояка, вести горизонтальные линии, соединяя звенья муфтами.
- Собрать подводки к радиатору, к их концам приварить фитинги с накидными гайками. Состыковать обвязку с батареями.

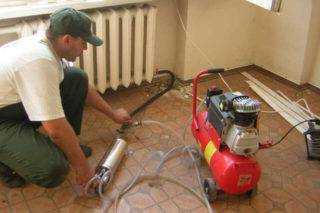

На заключительном этапе проводится опрессовка. Целью этого мероприятия является выявление дефектов сборки.
Причины возникновения протечек
Среди причин потери теплоносителя (любой, а не только воды) можно выделить три основных:
- Коррозия;
- Нарушения в технологии установки системы;
- Безграмотная эксплуатация.
Коррозия металла вызывается двумя типами химических реакций: окислением под действием кислорода и электрохимической реакцией, которая происходит, когда металлы связываются с различным количеством отрицательных и положительных ионов в атомной структуре вещества.
Технологические нарушения при монтаже системы, приводящие к потере теплоносителя, включают, например, использование неподходящих электродов и возникновение локальных очагов электрохимической коррозии в точках сварки. Наиболее чувствительны к нарушениям в технологии монтажа трубы металлопластиковые, соединяемые резьбовыми фитингами. Такая утечка практически неизбежна и требует полной замены участка трубы вместе с фитингом.
Неправильная работа и подбор материалов
Неграмотная эксплуатация системы отопления также приводит к протечкам воды из труб. Например, закипание теплоносителя и связанный с ним гидродинамический удар приводят к повреждению уплотнений и даже к разрушению резьбовых соединений. Если вы решили сменить тип охлаждающей жидкости, заменив воду антифризом, то нужно быть готовым к протечке резьбовых соединений. Особенно это касается тех устройств, которые были смонтированы двадцать лет назад и использовались для их герметизации прицепом, масляной краской, резиной и другими недорогими вспомогательными материалами.
Излишне высокое давление в системе также приводит к утечкам воды из труб. Это никоим образом не влияет на эффективность его работы и даже вредит, приводя к закипанию воды при температуре ниже 100 ° С. Давление необходимо для перекачки теплоносителя на верхние уровни многоэтажных домов или для активации медленной тепловой конвекции в одноквартирных домах трубопроводные системы с нижней разводкой. В одноэтажных домах лучше использовать циркуляционные насосы с рабочим давлением не более 1,5 атмосфер.
Армированные пластиковые трубы, ставшие популярными в последнее время, очень чувствительны к режиму эксплуатации. Они не выдерживают резких перепадов температуры, перегрева и гидравлических ударов. Их структура расслаивается, в результате чего трубы теряют прочность, появляются трещины и свищи.

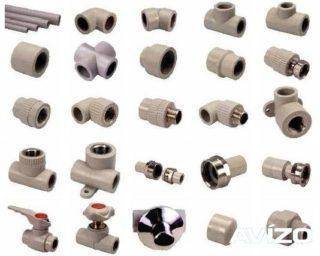

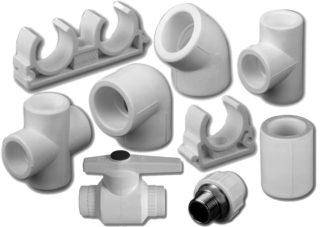

Особенности фитингов для полипропиленовых труб
Фитинги PP-R для полипропиленовых труб систем гарячего водоснабжения и отопления
Использование металлопластиковых труб и таких же соединений к ним позволяет создать максимальную эстетику, что было бы невозможно при работе с обычными металлическими материалами. У металлопластика есть множество преимуществ: легкость и быстрота сборки, ценовая доступность, качество, долговечность.
Фитинги для полипропиленовых труб – это соединительные детали, позволяющие в самый короткий срок перекрыть систему, демонтировать ее или же собрать нужную конструкцию.
Виды фитингов:
- Муфта – самая простая деталь, представляющая собой небольшой цилиндр. Ее предназначение – состыковка двух труб одинакового диаметра.
- Переходник – практически то же самое, что и муфта, но здесь соединяются трубы разных диаметров.
- Уголки – детали, необходимые для формирования углов в 90 или 45 градусов. Нагревать и загибать саму трубу с помощью нагревания не всегда целесообразно, несмотря на то, что полипропилен – достаточно пластичный материал. Это ведет к тому, что он истончается, особенно снаружи изгиба. Внутри же, наоборот, появляются складки. Конечно, это самым пагубным образом сказывается на прочности конструкции.
- Крестовины, тройники – детали, с помощью которых делают несколько ответвлений от основной магистрали. Здесь бывают самые разные варианты углов. Если на таких фитингах предусмотрена резьба, то они могут использоваться на запорной арматуре.
- Обводные изогнутые фитинги – применяются тогда, когда создается сложная конструкция, и обходят одну или несколько труб.
- Запорные – это те же вентили и краны, с резьбой или без нее.
- Заглушки с резьбой или под сварку – для завершения линии.
- «Американка» – муфта с накидной гайкой, используемая в тех случаях, когда конструкцию нужно будет периодически разбирать.
- Компенсаторы – для сглаживания эффекта расширения труб от больших температур.
- Коллекторы – соединяют трубопровод с источником при монтаже отопления и теплых полов.
Подбор фитингов зависит от диаметра соединяемых труб. Желательно, чтобы трубы и соединения были от одного и того же производителя. Размер фитингов может быть разным. В быту наиболее широко используемыми считаются элементы с диаметром 16, 20,25 и 40 мм (по диаметру труб). Наибольший диаметр для бытовых нужд – 50 мм. Для промышленности идут особые трубы большого сечения и соответствующие соединения к ним. Здесь уже применяются другие технологии и фитинги.
Фитинги ППР
Существует классификация фитингов по материалу, из которого они изготовлены:
- Гомополимер (ППГ) – не используется в монтаже систем отопления.
- Рандом сополимер (ППР) – обладает повышенными эксплуатационными характеристиками за счет максимальной однородности вещества, из которого производятся соединения.
- Блоксополимер (ППВ).
Вторая и третья разновидности материала максимально устойчивы к высоким температурам, поэтому их используют в монтаже систем отопления.
Имеется также классификация полипропиленовых труб и соединений по способам эксплуатации:
- В трубопроводах холодного водоснабжения.
- Системы напольного отопления на низкие температуры (до 60 градусов).
- В трубопроводах горячего водоснабжения (более 70 градусов).
- Радиаторы (до 90 градусов).
