Засовы для гаражных ворот своими руками: Виды и чертежи – Установка и Инструкция

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Изготовление разных разновидностей

Главная задача засосов – это обеспечение безопасности территории. С их помощью удается уменьшить риск проникновения злоумышленников на участок.

Стоит подробнее рассмотреть, как изготовить своими руками наиболее распространенные виды затворов.

«Вертушки»

Часто встречается на воротах гаражей и других построек. Вертушка – устройство с простым механизмом работы, подвижная часть которого представляет собой деревянный брусок. Основные параметры детали:

• длина от 1,5 метров;
• толщина от 5 до 10 см.

Деревянные балки крепят на швеллеры, фиксация которых осуществляется посредством болтов. Такой подход позволяет добиться максимальной неподвижности конструкции. Для работы может потребоваться сварочный аппарат или дрель, если первого нет в доступе. Балки крепят на два швеллера, один из которых устанавливают чуть выше, другой – чуть ниже.

Особенности сборки и монтажа засова.

1. Если под рукой нет швеллеров, то механизм делают из железных полос толщиной до 5 мм или брусков. В случае использования профильной полосы, ее длина не должна превышать 2/3 ширины ворот.
2. Кручение вертушки происходит с помощью болта, устанавливаемого в фиксирующую створку. Высота крепления болта должна составлять 60-70 см от земли, чтобы получилось без труда обеспечить запирание створок.
3. На каждое полотно ворот нужно приварить профили паза, куда впоследствии будет попадать полоса во время закрытия ворот. Высота расположения профилей составляет 60-70 см.
4. Полоса «вертушки» в закрытом положении должна слегка выступать за края профиля. Такой хитрый подход поможет продлить срок службы механизма и обеспечит надежную фиксацию створок.

Чтобы во время вращения болта не возникло никаких проблем, стоит надеть на него по две шайбы. Также снаружи шляпку болта рекомендуется сточить и закрасить, чтобы он стал незаметным.

«Шлагбаума»

Это разновидность вертушки со схожей конструкцией. Единственное отличие – фиксация стальной полосы происходит с помощью швеллера, привариваемого вдоль короткой стороны створки.

Шлагбаум для уличных ворот можно сделать самостоятельно, механизм быстро собирается.

1. В качестве основы берут деревянный брус или стальную пластину. Длина изделия должна быть меньше 60 см.
2. Конструкцию крепят к створке, используя болты в роли крепежных элементов. Расстояние, на котором нужно вкручивать болт, составляет 1/3 от края.
3. Далее берут два швеллера длиной до 10 см и приваривают. Ширина профиля не должна быть больше ширины бруса. Если была использована стальная пластина, то профиль можно заменить обрезанным уголком. При этом нужно добиться, чтобы деталь плотно внедрялась между двумя элементами – уголком и створкой.

Иногда шлагбаум усиливают замком. Для этого приваривают петлю к одной из сторон пластины, куда впоследствии будет крепиться запор. Второе кольцо нужно будет закрепить на створке.

«Шпингалета»

Существует два вида шпингалетов: вертикальные и горизонтальные. Последние представляют собой более простую конструкцию, которую устанавливают с одной стороны неподвижной створки. Такие шпингалеты изготавливают в форме буквы Г. Для сборки механизма используют арматуру диаметром 12-14 мм, длина стержня составляет 70 см. Чтобы собрать вертикальный шпингалет, потребуется следующее.

1. Приварить к нижним краям створок куски трубы одинаковых размеров. Диаметр неподвижной трубы необходимо подбирать так, чтобы прут арматуры смог войти в отверстие.
2. Зацементировать с двух сторон пола гаража еще два куска трубы. Они выступят в качестве фиксаторов для запорной арматуры.

Последний этап подразумевает обрез арматурных стержней до нужной длины и последующее использование шпингалетов. Чтобы открывать ворота было удобнее, рекомендуется приварить с двух сторон створок фиксирующие пазы. Горизонтальные шпингалеты считаются более функциональными.

Длина одного должна составить 10 см, остальных – по 5 см.

Сборка шпингалета происходит следующим образом.

1. Сначала самую длинную трубу приваривают к нижней части полотна ворот. Кусок располагают горизонтально.
2. Далее берут короткие куски. Один тоже приваривают к краю, устанавливая противоположно первой трубке.
3. Третий этап подразумевает вдевание в оба куска шпингалета, собранного из Т-образного штыря. Для сборки используют прут, диаметр которого подбирают с учетом того, чтобы он смог без труда войти в трубу.
4. Затем шпингалет перемещают до упора. На край готового механизма приваривают оставшийся отрезок металлической трубы.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

• в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
• крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
• с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
• расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
• для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

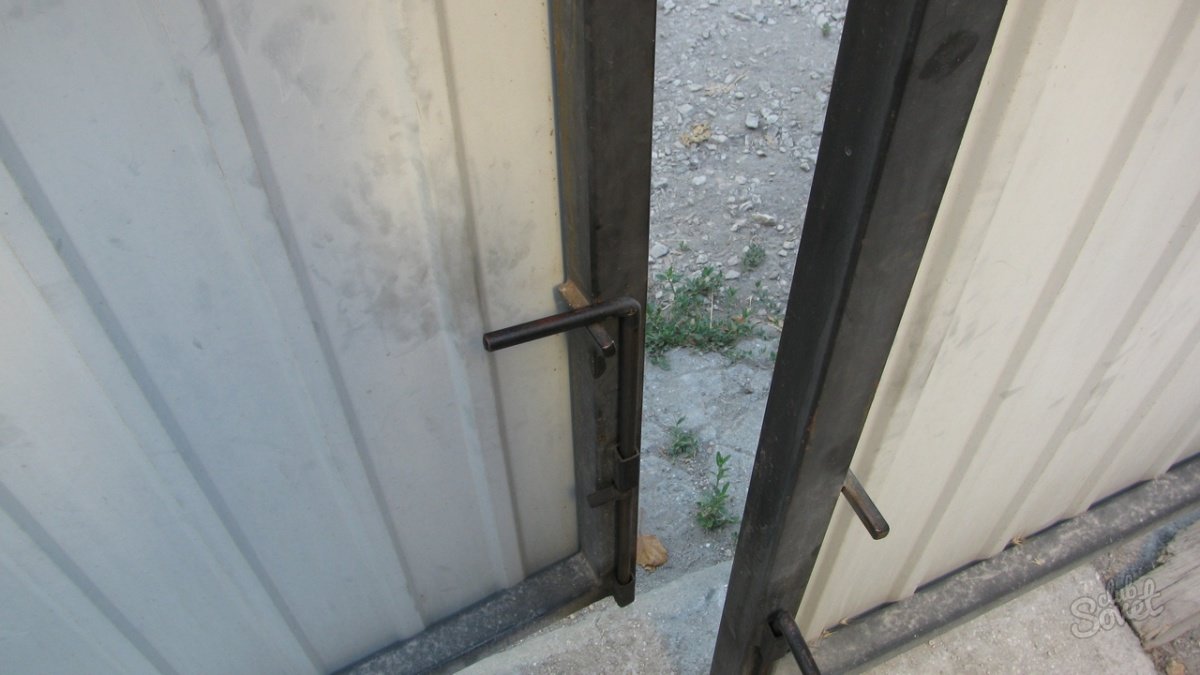

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

• к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
• в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
• в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

• на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
• с двух сторон трубы крепим два крюка;
• к раме сверху и снизу привариваем два фиксатора для крюков;
• при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Засовы на ворота своими руками – простой вариант усиления защиты собственности

Когда хозяин желает обезопасить участок или здание под гараж от проникновения злоумышленников или посторонних лиц, он ставит массивные ворота. Для усиления защиты их можно оборудовать засовами, и устройства создадут дополнительное препятствие к несанкционированному вторжению. Самостоятельное изготовление засова – задача несложная. Его особенности зависят от типа конкретного механизма.Засовы бывают:

Для изготовления засова своими руками, который будет защищать распашные ворота, понадобится некий набор инструментов.

1. Швеллеры;
2. Щеколды;
3. Деревянные бруски;
4. Гвозди и болтики;
5. Крепкий шнур.

Из электрооборудования пригодятся сварочная техника и дрель со сверлом, перфорирующим металлическую поверхность.

Разновидности систем запоров на гаражные ворота

Наиболее распространенные виды запоров – механические. Они в свою очередь, подразделяются на несколько типов:

• фляжные;
• поворотные;
• запирающие;
• горизонтальные;
• винтовые;
• защитные.

Все вышеперечисленные устройства имеют свои конструктивные особенности и сферу применения. Наиболее оптимальными в техническом исполнении и способу эксплуатации считаются вертикальные запорные механизмы. С их помощью легко и быстро фиксируются открытые и закрытые створки гаражных ворот.

Фляжные системы запора

В состав фляжной конструкции входит специальный изогнутый рычаг, который накидывается на петлю, закрепленной на второй половине ворот. Этот простой способ фиксации обладает высокими эксплуатационными показателями, он не засоряется и его довольно трудно взломать.

Поворотные стоечные запоры

Данная конструкция состоит из трех составляющих:

1. трубчатая стойка, установленная вертикально на гаражные ворота или калитку;
2. рычаг, закрепленный в центре опорного столба;
3. зацепы вверху и внизу опоры.

Для крепления крюков-зацепок на каркасе гаражных полотен устанавливают цилиндрические элементы. Стоечные поворотные механизмы не уступают в прочности фляжным запорам для гаражных ворот. Отличие состоит в обязательном использовании легированной стали для производства стоек и креплений-зацепок.

Запорная вертушка и стержневые фиксаторы

Для изготовления данной конструкции в центре двух створок при помощи сварки фиксируется цилиндр (трубка), внутри которого устанавливается поворотный стержень. На воротах крепятся специальные упоры для зацепления концов стержня. Упор можно выполнить из небольшого участка металлического уголка.

Стержневые фиксаторы представлены и в других конструкциях:

• горизонтальный запор – состоит из обрезков трубы, закрепленных на одном уровне на полотнах ворот и опорах. Труба меньшего диаметра вставляется в обрезки, тем самым, препятствуя открытию створок;
• винтовой – включает металлическую планку, закрепленную на гаражных воротах. На планке имеется специальное отверстие, в которое вставляется болт с нарезанной резьбой. При помощи ключа болт вкручивается в планку. Сдвигаясь в сторону, она запирает створки;
• вертикальный механизм – по конструкции напоминает горизонтальный аналог. Единственное отличие состоит в способе монтажа. Устанавливается запор внизу или вверху гаражных ворот, а отверстие под ригель выполняется в самом каркасе открывающегося механизма;
• электромеханический – используется на тех типах гаражных полотен, в которых одна створка прочно закреплена в одном положении. Движение стержня осуществляется за счет электропривода. Для открытия замка можно использовать приспособления с кодовым набором, магнитный ключ или пульт дистанционного управления (ПДУ).

Засов на ворота: купить или сделать своими руками

Запоры для калиток обычно покупают, а для ворот делают самостоятельно. В чем тут дело? Причин несколько:

• Калиткой пользуются чаще, механизм должен работать как часы. Сможете сделать самостоятельно?
• Запор для калитки всегда на виду. Он должен иметь красивый внешний вид и в тоже время какой-нибудь секретный механизм открывания или обычный врезной или накладной замок.
• Калитки более или менее стандартны и выбор запирающих устройств достаточен для того, чтобы выбрать подходящий.
• Ворота более индивидуальны: размеры, материалы, конструкция. Запоры прячут. Никому не хочется открывать такой широкий доступ на свой участок или в гараж. Красота отходит на второй план, главное – надежность и безопасность. Поэтому мы и мастерим засовы для ворот каждый по-своему. А какую мы выберем конструкцию – это уже секрет.

Задвижки и защелки для откатных ворот

Также для ворот, например гаража, можно применять и другие запорные устройства.

Засов-фиксатор

Чтобы понять, как сделать засов на откатные ворота, следует внимательно ознакомиться с рекомендациями. Данная конструкция довольно эффективна, ее нельзя будет открыть снаружи. Чтобы ее изготовить, понадобятся задвижные детали от автомобиля ГАЗель.

Но некоторые умельцы собирают его и из подручных материалов. Сначала к откатным воротам присоединяют два уголка. В них должны быть круглые отверстия, а фиксаторы располагают на одном уровне. Под ними в грунте нужно сделать небольшое углубление круглого диаметра.

Трубка с изгибом в форме буквы «Г» проводится через отверстия 2 уголков. Ее вставляют в отверстие в грунте. Такая модель часто монтируется и на откатные ворота гаража.

Вертикальные запоры

С их помощью можно защитить участок от проникновения посторонних лиц. Сначала устанавливается труба на стене либо раме самих ворот. Делается укрепление для рычага. К нему крепится трубка небольшого диаметра. Она и будет удерживать конструкцию от открытия. Такой механизм подойдет и для ворот из профнастила.

Пазовый засов с поворотным устройством

Работает он по простому принципу, но при этом высокоэффективен. Его механизм функционирует по аналогии с предыдущим вариантом. На створке производится монтаж поворотного устройства, а к нему присоединяется паз.

На забор или непосредственно на раму устанавливают фиксатор для паза. Можно установить и автоматические запоры. Самый известный производитель данных устройств – компания NICE.

Каждый владелец загородного участка самостоятельно выбирает вид засова на распашные или откатные ворота. Если он не находит подходящего готового механизма в магазине, то его можно изготовить и своими руками из подручных деталей. В последнее время прослеживается тенденция замены обычных запирающих механизмов на электропривод. Он удобен в эксплуатации, ворота с его помощью автоматически закрываются и открываются.

Всем привет! Когда делал ворота для своего нового гаража, озадачился вопросом идеальных запоров для ворот. Простые штыри не удовлетворяли никак. Во первых не добиться плотности поджатия ворот, во вторых при попадании снега или льда между рамкой и воротиной закрыть их не получится.Пытался сделать вот такую систему подсмотрев идею в интернете

Больше интересных бюджетных вариантов в сети мне найти не удалось, поэтому и решил сделать данную запись в блог, о данной системе запоров.

Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.

Конструкция простого запора для ворот

Очень важно, чтобы ворота были не только красивыми, но и достаточно надежными. Именно для этого и существуют многочисленные запоры, не позволяющие незванным гостям проникнуть на частную территорию. Ими можно оборудовать не только массивные гаражные ворота и тяжелые двери, но и небольшие калитки, использование которых порой намного легче, чем открытие тяжелых створок на воротах и дверях

Запорные устройства для ворот и калиток не обязательно приобретать в хозяйственном магазине. Их возможно смастерить самим

Ими можно оборудовать не только массивные гаражные ворота и тяжелые двери, но и небольшие калитки, использование которых порой намного легче, чем открытие тяжелых створок на воротах и дверях. Запорные устройства для ворот и калиток не обязательно приобретать в хозяйственном магазине. Их возможно смастерить самим.

Требования к запирающим устройствам

Защелка должна быть надежной и удобной Выбирая конструкцию механизма закрывания калитки, учитывают ряд общих требований, а также вид и материал, из которого изготовлена дверь.

Устройство должно обеспечивать:

• защиту от открывания посторонними лицами во время отсутствия хозяев и ночью;
• надёжную фиксацию полотна двери при любом ветре;
• бесперебойную работу при любых погодных условиях;
• сопротивление ржавчине;
• простоту изготовления;
• удобство пользования (эргономичность) и безопасность;
• сочетаемость внешнего вида с общим дизайном забора и калитки;
• технологичность в изготовлении, установке и эксплуатации.

Возможные конструкции

Схема запирания засова для гаражных ворот. Среди всех конструкций гаражных запоров можно выделить следующие:

1. Вертикальные. Подходят для распашных створок. Своеобразный крюк-держатель, который фиксируется у основания ворот. Подобный засов очень непросто взломать.
2. Горизонтальные. Наиболее популярный фиксатор. Устанавливается вверху, в центре или внизу распашных ворот.
3. Дополнительные запорные крепления. Крепятся на раме для ворот или полотне.

В свою очередь, для большей ясности можем разделить все конструкции на определённые виды:

• врезной;
• поворотный;
• ригельный (винтовой);
• сдвижной.

Поворотный механизм представляет собой вертикальную трубчатую стойку, которая укрепляется благодаря четырём опорным осям и рычагу в центре. Конструкцию легко складывать.

Схема устройства запора для ворот.

Ригельный запор – достаточно прочный и долговечный. На нём нарезана резьба, через которую проходит ключ с такими де насечками. Планка засова удерживается пружиной.

Сдвижной замок состоит из двух планок с кольцами. При перемещении одной по другой и совмещении колец изнутри вставляется замок для фиксации.

Выбор вида засова

Сегодня на рынке можно встретить множество вариантов засовов. Рассмотрим основные из них.

Типы по методу крепления:

1. Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера. Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
2. Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.
3. Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.

Конструкции с пружиной

Типы по виду конструкции

1. Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
2. Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
3. Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.
4. Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.

Шлагбаум

Готовые модели

1. Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
2. Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
3. Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.

Типовая конструкция для распашных ворот

Можно купить и автоматические запоры. CAME – компания, которая их продает. Все модели соответствуют ГОСТу.

Самостоятельное изготовление засова

Одним из самих простых запорных механизмов, которые легко изготовить собственноручно, является горизонтальная щеколда на пружинной основе. Довольно часто самодельный механизм вводит в ступор злоумышленника, так как психологически они готовятся к заводским вариантам запоров, у которых они в совершенстве знают все их слабые места. Перед монтажом механизма следует тщательно вымерить место установки засова и обозначить его место расположения. Для облегчения задачи предлагается выполнить чертеж будущего устройства.

Пример конструкции самодельного засова на ворота

• металлический штырь;
• тиски;
• пружина;
• молоток;
• болгарка или пила по металлу;
• набор ключей или отверток;
• шуруповерт.

Прежде всего, необходимо собрать основу засова. Чтобы это выполнить, нужно прикрепить к пластине держатели стержня. Далее следует установить на стержень ручку и установить его совместно с пружиной в каркас.

Различные запоры на ворота

Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.

Конструкция простого запора для ворот

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

1. Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

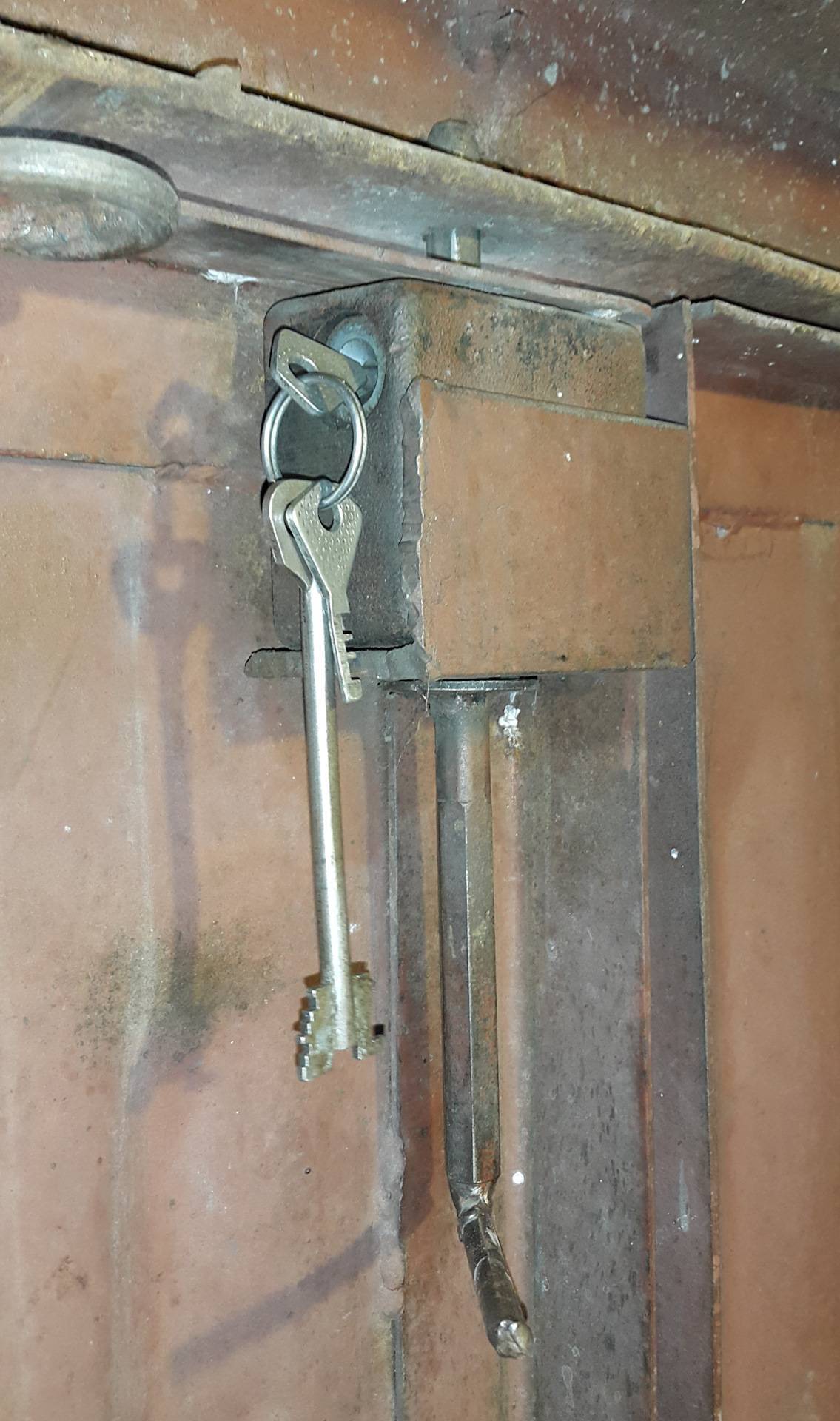

Простой засов вертикального типа на воротах

Различные размеры засов на пружинах для ворот

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом. Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Самостоятельное изготовление засова

Пример конструкции самодельного засова на ворота

Для изготовления засова потребуются следующее оборудование и детали:

• металлический штырь;
• тиски;
• пружина;
• молоток;
• болгарка или пила по металлу;
• набор ключей или отверток;
• шуруповерт.

Прежде всего, необходимо собрать основу засова. Чтобы это выполнить, нужно прикрепить к пластине держатели стержня. Далее следует установить на стержень ручку и установить его совместно с пружиной в каркас.

Заключение по теме

Чтобы смонтировать готовый засов на металлическую поверхность, нужно прикрепить его к ней с помощью болтов, предварительно просверлив под них отверстие. К дереву механизм прикрепляется при помощи саморезов, закрутить которые нужно шуруповертом или отверткой.

Пример самодельного вертикального засова на ворота

Для запорного стержня необходимо просверлить отверстие на косяке калитки — это необходимо для фиксации стержня, в результате чего будет фиксироваться и сама дверь. При наличии небольшого опыта и соответствующего инструмента несложно собрать и установить засов для ворот своими руками, значительно увеличив безопасность частной территории.
