Заточка ножей: теория и правила, изготовление точилок своими руками для различных целей

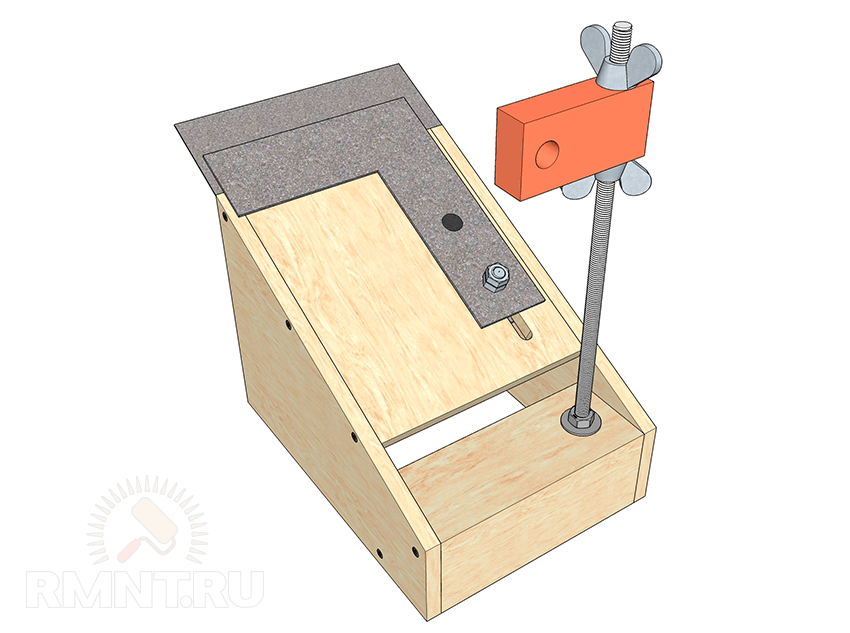

Регулировка угла заточки

На шпильку, вкрученную в брусок основы, набросьте широкую шайбу и затяните гайку, чтобы стержень не проворачивался в футорках.

Регулировочную колодку нужно изготовить из небольшого бруска твёрдого материала размерами примерно 20х40х80 мм. Берите карболит, текстолит или древесину твёрдых пород.

В 15 мм от края колодка сверлится в 20 мм торец с двух сторон, отверстие расширяется до 9 мм, затем внутри нарезаем резьбу. С отступом в 50 мм от оси проделанного отверстия сверлится второе, но в плоской части детали, то есть перпендикулярно предыдущему. Это отверстие должно иметь диаметр около 14 мм, кроме того, его нужно сильно развальцевать круглым рашпилем.

Колодка накручивается на шпильку, так есть возможность относительно точно регулировать высоту проушины без сложной системы винтовых фиксаторов как в оригинальном станке, что на практике реализовать чуть труднее. Чтобы колодка была неподвижной при работе, её с обеих сторон нужно контрить гайками-барашками М10.

Как точить строгальный нож

С ножиками такого плана под силу справиться опытному мастеру-профессионалу, у которого есть не только знания, но и навыки в этом деле. Процесс довольно сложный на самом деле.

При этом в простом магазине оборудование для заточки такого ножа довольно сложно найти. Следует знать, что здесь поможет современный инструмент, в котором можно выставить низкие обороты с водным охлаждением.

Нужно применять новый камень, на котором ровная поверхность. Лучшим будет именно водный вид камня.

Кроме того, не имея определенного опыта и навыков заточки строгальных ножей, можно также обратиться на СТО, где наверняка имеется такое оборудование, как точило.

Материал ножа

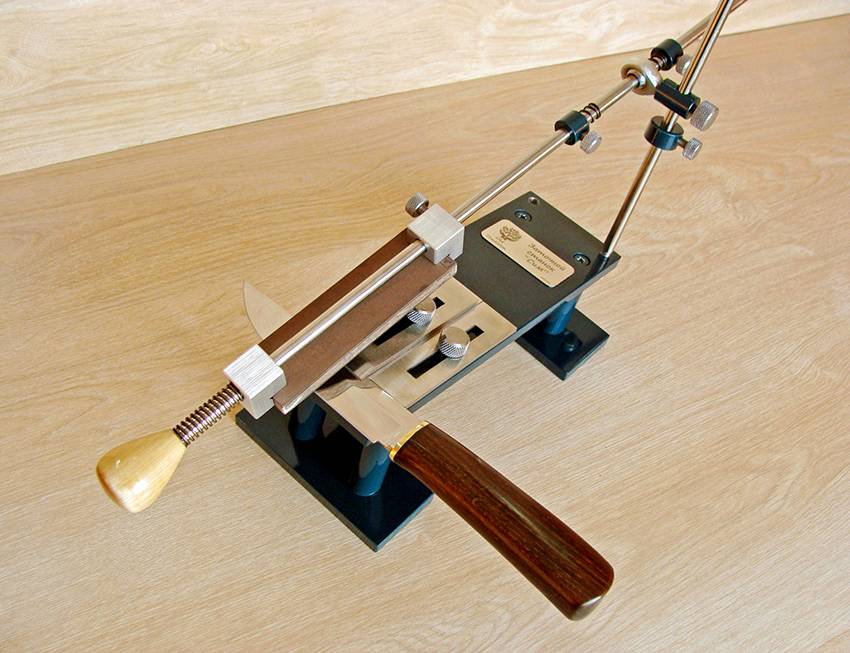

Самодельный ручной станок для заточки ножей

Изделия сделанные на основе известных брендов, немного сложнее в конструкции. Они имеют регулируемую площадку, на которой крепится нож. Угол задаётся непосредственно при закреплении ножа. Брусок прикрепляется к штанге, которая крепится к стойке.

Неподвижная площадка, на которой закрепляется лезвие

Рассмотрим первый вариант точилки. Приспособление выполнено из остатков ламината, двух стальных прутков и подвижного крепления. Данная конструкция имеет неподвижную основу. К ней приделана на обычных петлях площадка с фиксатором ножа.

Ближний край площадки можно приподнимать для необходимого угла заточки. Но в целом она неподвижна. Вертикальный штырь имеет подвижный фиксатор, в котором сделана петля. Туда вставляется пруток с приделанным к нему бруском. Стоит отметить несколько важных моментов:

Фиксатор бруска. На прутке на некотором расстоянии 30-35 см делается упор. Он будет неподвижен. Второй будет двигаться, его фиксация производится после установки бруска. Его движение обеспечивает нарезанная на прутке резьба, он будет наворачиваться в сторону бруска и таким образом закреплять его.
Держатель ножа. Он выполняется из двух пластин из стали, которые закреплены подвижно на площадке. Их удерживают винты-барашки. Ослабив крепёж, вставляется нож промеж пластин и деревянной поверхностью площадки. Он фиксируется очень хорошо.
Направляющая с бруском. Штифт с закреплённым к нему бруском устанавливается в петлю крепежа на основном штыре. Благодаря подвижному креплению петли, можно выставить необходимый угол заточки, подвинув его вверх или вниз.

Чертежи самодельного ручного станка.

Такое приспособление неплохо работает. Двигать абразив можно вдоль лезвия ножа. Получаются перпендикулярные движения вдоль режущей кромки. На прямой части лезвия этот приём хорошо работает. Но если нужно заточить скругленную область, то на неподвижном держателе этого не сделать. Это основной недостаток данной конструкции. Более подробно, точилку можно рассмотреть на видео:

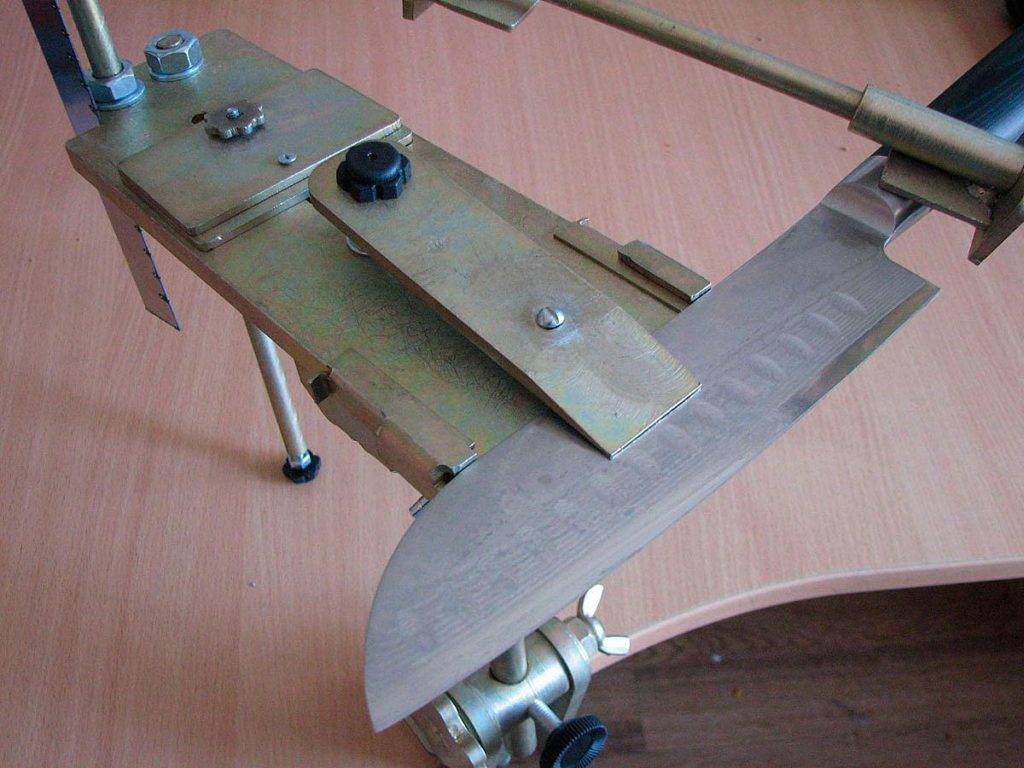

С подвижной площадкой и магнитным держателем

Второй вариант с подвижной подставкой для ножа. Вот тут эта проблема решена. В данном варианте остаётся неподвижной только рама удержания штифта с бруском. Держатель бруска движется свободно по направляющей, выставленной под нужным углом.

Нож закрепляется на подвижном столике. Его можно выполнить из магнитных держателей, а можно из обычной стальной пластины с креплениями-барашками. Столик с ножом поворачивается так, чтобы движение абразива было перпендикулярным. Рассмотреть подробнее конструкцию можно на видео:

Применение точила для правки режущих приспособлений

Отдельной операцией, сопровождающей процесс заточки инструментов, является правка режущих приспособлений. Ее цель — придать лезвию идеальную остроту при условии обязательного сохранения углов заточки. На этом этапе также производится полировка стали.

Правка является наиболее ответственной частью работы, в процессе которой чаще всего и совершаются ошибки. Это связано с тем, что воздействию абразива подвергается тонкая часть металла. В результате риск перегрева или повреждения многократно возрастает.

Поэтому правку инструмента, в отличие от заточки, советуют выполнять, направляя лезвие по ходу вращения точильного круга. Абразив используют мелкозернистый и только на малых оборотах.

Но для новичков все же рекомендуется править режущий инструмент с использованием керамического бруска или мелкозернистой наждачной бумаги.

Соблюдая указанные рекомендации, можно без лишних затрат поддерживать режущий инструмент в идеальном состоянии. Главное помнить, что любой из методов заточки, особенно с применением электроточила, требует обязательного соблюдения требований техники безопасности.

От: admin

Эта тема закрыта для публикации ответов.

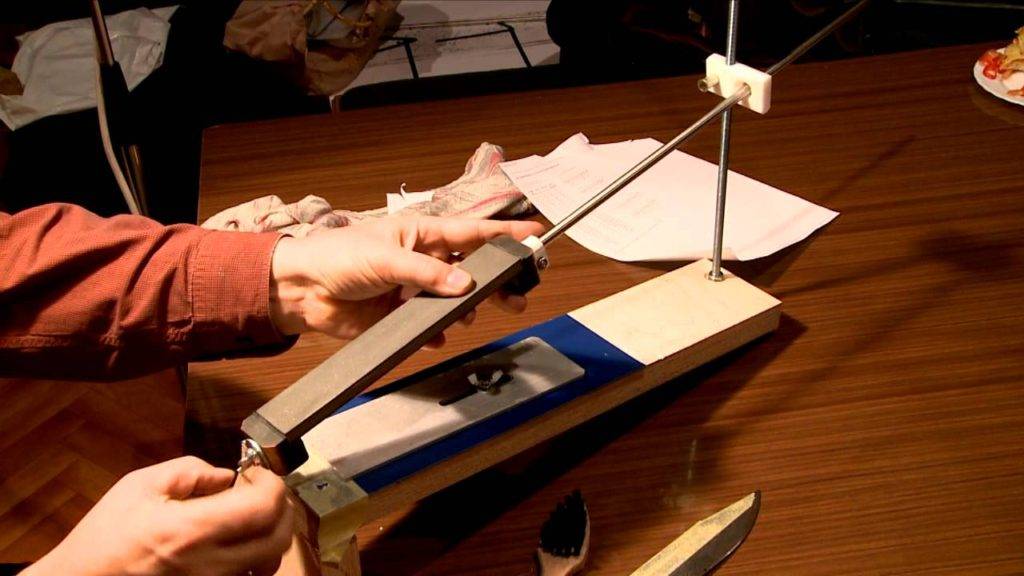

Самодельный станок для заточки ножей

Как сделать приспособление для заточки ножей своими руками: видео процесса

Довольно простым видом заточки ножей своими руками считается деревянный брусок прямоугольной формы, верхней части которого придается форма, напоминающая собой двускатную крышу. Грани отличаются стандартным углом наклона 20-25°, оптимально подходящим для заточки кухонных ножей. Для получения более удобного устройства при изготовлении можно использовать шаблоны ножей, которые планируется часто затачивать.

Статья по теме:

Для заточки клинок прикладывается вплотную к гребню, после чего берется абразивный круг или точильный камень с наждаком и производятся горизонтальные движения по точильной линии лезвия. В этом случае получается обеспечить постоянный угол и равномерную заточку режущего основания.

Чтобы изготовить более сложный самодельный станок для заточки ножей своими руками, потребуется подготовить следующие материалы:

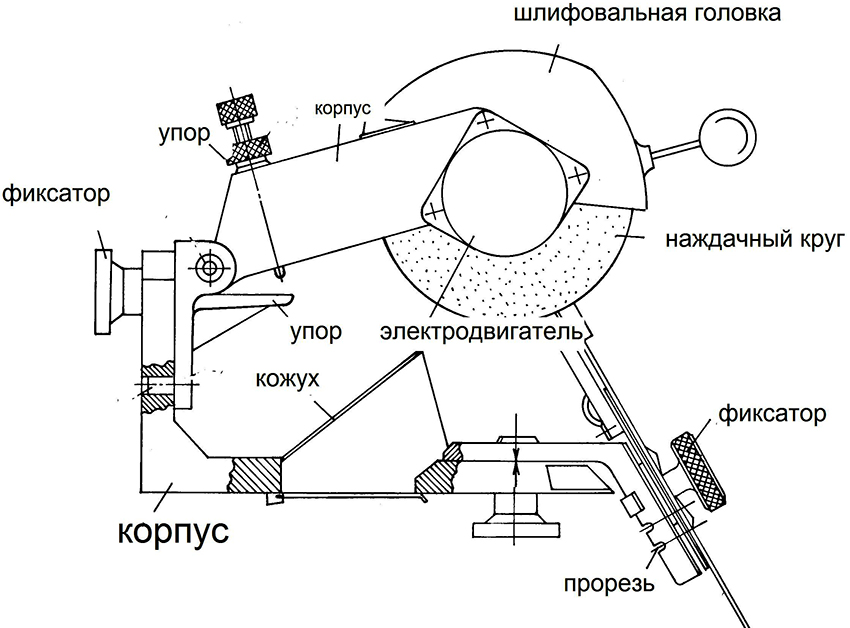

Чертеж точилки для ножей и других инструментов на основе двигателя

доску шириной 50 см, длина и толщина должны быть в пределах 15х2 см;
резьбовую металлическую шпильку, которая будет служить в качестве направляющей для точильного бруска;
болты, гайки и саморезы, необходимые для сбора точилки;
гайки для прочной фиксации;
материал для подложки под нож, можно использовать текстолит или оргстекло;
неодимовый магнит, важно отметить, что обычный магнит для этой цели не годится ввиду малой прижимной силы.

Первый этап работы заключается в подготовке основания. Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см.

Точилка, изготовленная своими руками, позволит постоянно содержать ножи в надлежащем виде

Для достижения правильного положения столешницы она скрепляется с основанием при помощи небольшого квадратного кусочка доски, рекомендованная высота которого – 7 см, этого будет достаточно для формирования удобного угла наклона столешницы. Для удобной фиксации клинка в верхней части основания в заранее вырезанную полость закрепляется мощный магнит. Также на столешнице при помощи самореза крепится пластина-держатель для ножа. Чтобы можно было изменять ее положение в зависимости от ширины лезвия, рекомендуют вырезать паз, позволяющий перемещать крепление вверх/вниз.

Помимо столешницы, на основании закрепляется шпилька, служащая креплением для каретки с точильным бруском. Направляющая изготавливается из небольшого бруска, с одной стороны которого просверливается отверстие для шпильки – 8 мм, а с другой стороны выполняется разрез и устанавливается зажим, позволяющий направляющей свободно вращаться на шпильке.

Держатель для бруска также выполняется из шпильки, на один конец которой закрепляется кембрик, причем общая длина детали не должна превышать 60 см. Фиксируется брусок на держателе при помощи небольших элементов, которые крепятся в нужном положении посредством гаек. В качестве точильного устройства используется либо каменный, либо деревянный брусок с закрепленной на нем наждачной бумагой нужной зернистости. Чтобы обеспечить полноценный цикл заточки на выполненном своими руками станке для заточки ножей, можно подготовить сразу несколько брусков разной зернистости.

Для работы держатель с точильным камнем вставляется кембриком в отверстие на направляющей, а нож устанавливается на магните и поджимается пластиной, после чего можно начинать заточку.

Особенности использования приспособления

Конечно, простой точильный камень подойдет для затачивания ножа или режущей кромки рубанка. Но его качество будет далеко не самым лучшим. Чтобы обеспечить равномерное снятие слоя металла и точность обработки необходимо использовать специальные точильные приспособления.

Преимуществом такого изделия является не только удобство его использования, но и такие факторы, как:

Возможность фиксации лезвий, которая достаточно надежна и не оказывает излишнюю нагрузку. правильно сконструированное устройство не дает возможности повредиться металлу в процессе работы.
Возможность установка бруска под определенным углом. Благодаря этому, при движении режущей кромки значение угла не будет изменяться.
Вариация установки разных углов заточки. При таком функционале обеспечивается возможность обработки различного инструмента, даже заточки ножей со ступенчатой структурой.

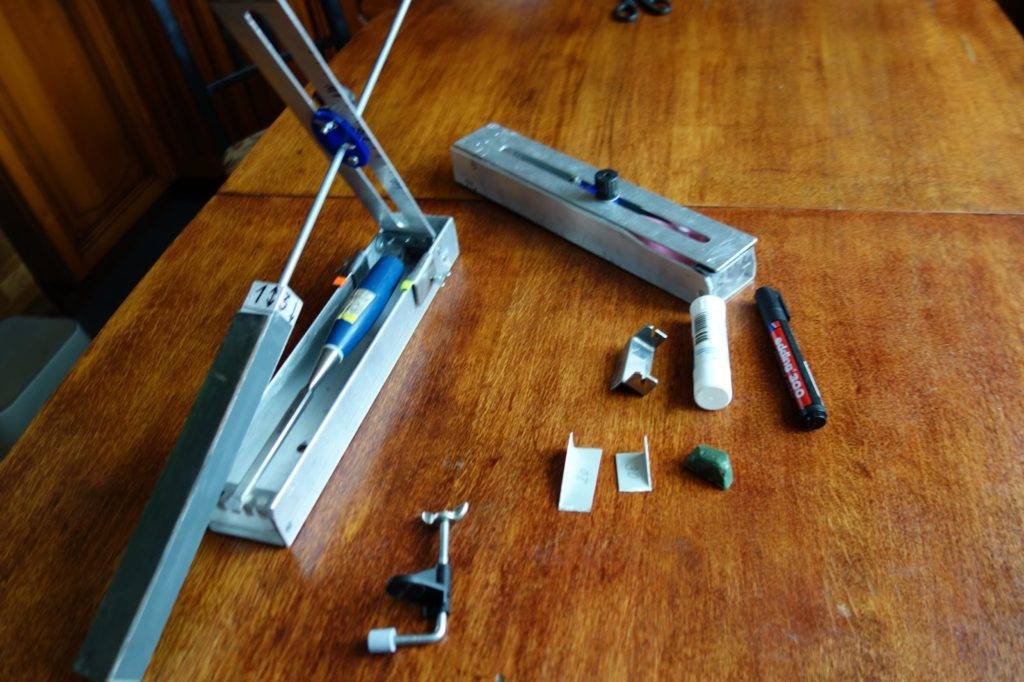

Точилка LM

Приспособления для заточки ножей

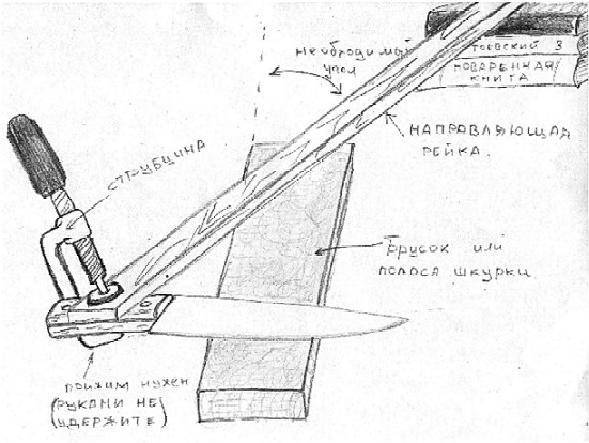

Простейшая ручная точилка для ножей это угловая рама, в которой зажат оселок, поз. 1 на след. рис. Такого же типа «фирма» есть в продаже, и вот это уж маркетинг так маркетинг: за пластиковую дощечку с наклонными гнездами под оселки хотят до $50 и более.

Простейшее приспособление для заточки ножей

Пользование простейшей точилкой для ножей можно еще упростить до полного отсутствия необходимости в навыках, если дополнить ее скользящим башмаком с магнитным держателем для ножа, поз. 2. Порядок заточки в данном случае след:

Нож правой рукой держат за рукоятку, проворачивая по ходу движения согласно кривизне лезвия;
Пальцами левой руки, кроме большого, прижимают башмак к оселку;
Большим пальцем левой руки давят на обух клинка, прижимая РК к абразиву.

Функция выдерживания угла наклона с оператора при этом снимается, а остальные распределяются на 2 руки. Навык заточки в таком случае вырабатывается сразу, но необходим держатель, прочно удерживающий нож и в то же время позволяющий ему скользить по своей поверхности.

Сделать такой можно из магнитов привода каретки головок записи-считывания от негодного HDD дисковода (винчестера). Магниты привода каретки «винта» ниобиевые, тонкие, плоские, ровные и очень сильные (показаны красными стрелками на поз. 3).

Их наклеивают РАЗНОИМЕННЫМИ полюсами на стальную полоску, сила притяжения клинка тогда удвоится. А чтобы обеспечить скольжение, держатель обтягивают фторопластовой пленкой толщиной 0,05-0,07 мм. Пойдет и ПЭТ от бутылок, но он толще и притяжение будет слабее. Полиэтилен не годится, сразу протрется.

Устройство точильных станков

Развитие промышленного оборудования не стоит на месте. Постоянно происходит стремительный рост требований к скорости и, самое главное, к качеству обработки материалов. В связи с этим возникает необходимость в создании режущего инструмента с высокими параметрами.

Самодельный точильный станок.

В зависимости от решаемых задач, подобные аппараты подразделяются на два типа: универсальные и специальные. Первые – это точильные устройства для поверхностей большинства режущих элементов. Они оснащаются разнообразными приспособлениями, позволяющими закреплять, устанавливать и точить ножи.

Вторая категория предназначена для работы с червячными фрезами, сверлами, дисковыми пилами и другими специализированными инструментами.

Все агрегаты оснащаются различным оборудованием, которое определяет степень автоматизации и контроль точности выполняемой работы. Конструкции станков также бывают разные. Это могут быть стационарные приспособления или же временные, которые можно размещать на любых горизонтальных поверхностях.

Несмотря на широкий ассортимент предлагаемых видов оборудования, с целью экономии средств станок для заточки ножей может быть изготовлен своими руками.

Самодельные агрегаты могут в некоторых случаях даже быть более удобными, чем покупные варианты. Это связано с тем, что мастер самостоятельно решает, какие именно характеристики должны быть у данного устройства.

Хотя, конечно, множество моделей универсальных аппаратов позволяет выбрать наиболее подходящий тип оборудования, способного решить поставленные задачи.

Сборка приспособления для заточки ножей

Среди всего множества приспособлений для заточки ножей своими руками следует выбрать то, которое будет максимально соответствовать поставленным целям. Все приспособления имеют довольно простое строение и состоят из двух главных частей:

упор для надежного крепления ножа;
подвижный брусок из абразивного материала.

Рисунок 2. Деревянный корпус в виде прямоугольного треугольника для размещения точильного камня.

Самый простой инструмент для создания острой кромки лезвия носит название «домик» (рис. 1). Он имеет вид деревянного бруска прямоугольной или квадратной формы, верхняя грань которого обработана в виде двускатной «крыши». Угол наклона граней такого бруска составляет 20-25°. Затачиваемый нож устанавливают кромкой впритык к гребню «крыши». Производя движения абразивным бруском в горизонтальной плоскости по лезвию, мы обеспечим соблюдение постоянного значения угла заточки.

Существуют и довольно сложные приспособления. Для их создания понадобятся некоторые материалы, инструменты и немного времени, но вы надолго обеспечите себе удобное средство для заточки. Сборка устройства осуществляется из таких материалов:

деревянная доска, размерами 500х150х20 мм;
металлические шпильки, диаметром 8 мм с резьбой;
несколько болтов и гаек М8, саморезы по дереву;
прижимные винты типа «барашек»;
текстолит или кусок стали для прижимной пластины;
опционально-неодимовый магнит для надежного крепления ножа во время процесса заточки.

Из деревянной доски нужно сделать корпус в виде прямоугольного треугольника, причем нижний катет должен быть немного длиннее, так как на нем будет размещена стойка для точильного камня (рис. 2). Наклонная доска крепится под углом 20° к основанию. В ней проделывают отверстие для крепления прижимной пластины, сквозь которое будет проходить винт с прижимной гайкой «барашком».

Рисунок 3. Необходимо просверлить отверстие под вертикальную шпильку, которая будет служить держателем для абразивного приспособления.

Возле острого угла конструкции нужно просверлить отверстие под вертикальную шпильку, которая будет служить держателем для подвижной абразивной конструкции (рис. 3). На шпильку надевается небольшой деревянный брусок, который зажимается винтом с прижимной гайкой.

Последний элемент приспособления – еще одна шпилька с держателем-струбциной для абразивного бруска (рис. 4). Зажимы можно изготовить самостоятельно из дерева, металла, эбонита или другого материала либо использовать для этого разобранную струбцину. Для лучшей устойчивости к дну инструмента можно приклеить резиновые ножки (видео 1).

Для того, чтобы заточить нож при помощи такого устройства, его укладывают на магнит, а при его отсутствии – прижимают к упору, придерживая рукой. Угол, который возникает между поверхностью лезвия ножа и горизонтом, обеспечивает оптимальную остроту для кухонных ножей. Производя продольные движения держателем с абразивным бруском, нужно добиться остроты кромки ножа, после чего перевернуть его на другую сторону и повторить действия.

В качестве абразивных брусков можно использовать уже готовые изделия, которые можно приобрести в хозяйственном магазине либо изготовить их самостоятельно. Для этого используют небольшие прямоугольные пластины из стекла, толщиной 4-5 мм. При помощи двустороннего скотча на их поверхность наклеивается наждачная бумага разной зернистости. Себестоимость таких брусков весьма низкая, а наждачную бумагу можно в любой момент заменить новой

Единственное предостережение: осторожно затягивайте гайки зажимов, иначе стекло может легко расколоться

Одна из проблем, возникающая при применении такого приспособления – быстрый износ абразива, так как при работе не используется вода. По этой же причине следует избегать слишком быстрых движений, приводящих к перегреву металла и потере свойств режущей кромки.

Самостоятельная заточка лезвий

Затачивание ножа с помощью оселка

Заточка лезвия, произведённая точильным бруском, считается самой качественной, конечно при условии, если её производил опытный мастер. Чтобы наточить нож о точильный брусок сделайте следующее:

1. Расположите оселок с низким содержанием абразивных зёрен на неподвижной поверхности. Если брусок маленький, его можно зажать в тисках.

1. Держа нож под углом 20-25 градусов по отношению к поверхности бруска, начните движение ножа по оселку режущей кромкой вперед.

Перемещайте лезвие по бруску таким образом, чтобы во время движения оно касалось поверхности оселка, по всей своей длине.
Во время движения старайтесь сохранять один и тот же угол наклона лезвия.
Произведя 2-3 движения, переверните нож и повторите процесс заточки с другой стороны лезвия.
Таким образом, чередуя стороны, производите заточку ножа, пока по краю лезвия не появится кромка (заусенец).
Поменяйте оселок грубой заточки на брусок для шлифовки.
Произведите шлифовку лезвия ножа, пока кромка не исчезнет.
Проверьте остроту ножа, разрезав сложенную в несколько раз пеньковую верёвку, или попробуйте разрезать лист бумаги.

Затачивание охотничьего ножа на точилке «Lansky»

Охотничьи ножи изготавливаются из твёрдой стали, поэтому их первоначальная заточка требует точильные бруски с низким содержанием абразивных зёрен.

Зажмите нож в тисках точилки.
Установите на стержень точильный брусок, с низким содержанием абразивных зёрен.
Выберите угол наклона бруска (для охотничьих ножей он обычно составляет от 20 до 30 градусов).
Вставьте стержень в нужное отверстие.
Смажьте оселок специальным маслом, входящим в набор точилки.
Начните движение бруском вдоль лезвия ножа, от основания к кончику.
Переверните точилку и повторите процесс, с другой стороны ножа.
После образования кромки, смените брусок и произведите окончательную шлифовку.
Поскольку охотничьи ножи в основном изготавливаются с двусторонним лезвием, то после завершения заточки с одной стороны, поменяйте положение ножа в тисках и начните процесс заточки с другой стороны.
Закончив заточку, отполируйте лезвие ножа войлоком.

Как затачивать ножи в точилке «Lansky», смотрите в видеоролике:

Заточка ножниц

Заточку ножниц необходимо производить на специальном точильном станке. Заточка лезвий с помощью подручных (наждачной бумаги, края стакана и др.) может на время улучшить остроту ножниц, но ненадолго. Если у вас нет возможности наточить ножницы у профессионала, то можно попытаться сделать самостоятельную заточку об абразивный камень. При заточке нужно соблюдать несколько простых правил:

Камень для заточки должен быть мелкозернистым.
Заточка лезвия производится, по всей поверхности кромки одновременно.
Угол наклона лезвия должен совпадать с заводской кромкой.
Движение лезвия по камню должны делаться от винта к кончику.
Точить ножницы нужно в разобранном виде.

Производя заточку ножниц, не спешите, терпение в этом деле будет вашим союзником.

Как быстро заточить ножницы, также можно посмотреть в ролике:

Затачивание лезвий рубанка и стамески

Заточка лезвия рубанка и стамески, практически не отличаются друг от друга. Поэтому описанный ниже процесс заточки применим к обоим инструментам:

Установите стамеску на оселок под углом 30-40 градусов.
Удерживая стамеску рукой, пальцами свободной руки прижмите фаску к оселку.
Начните водить стамеской по точильному камню, пока на гладкой стороне стамески не образуется заусенец.
Смените оселок на мелкозернистый и произведите окончательную шлифовку стамески.
Проверьте остроту лезвия стамески, сняв стружку с угла бруска.

Помимо ручной заточки, стамеску можно заточить на станке с крутящимся абразивным диском:

Включите станок и дайте диску набрать полную скорость.
Держа стамеску двумя руками, прислоните её фаску к точильному диску.
Обязательно соблюдайте угол наклона стамески, иначе вы испортите лезвие инструмента.
Не давите на стамеску с большим усилием и не держите её слишком долго на диске, это приведёт к перегреву металла и разрушению лезвия.
Во время заточки, смачивайте лезвие водой.
Окончательную шлифовку лезвия стамески, лучше производить в ручную, с помощью мелкозернистого бруска или наждачной бумаги.

Не забывайте, что при заточке изделий на станке, образуется много искр и мелких частиц, которые могут попасть в глаза, поэтому обязательно работайте в защитных очках. А чтобы не повредить руки о крутящийся диск, одевайте перчатки.

Как наточить инструменты вы также можете узнать из видеоролика:

Как правильно точить ножи

Рисунок 1. Приспособление для заточки ножей “Домик”.

Некоторые виды кухонных ножей невозможно заточить самостоятельно. К ним относятся инструменты специальной формы (например, нож-пилка для хлеба или другие типы ножей с рельефной кромкой). Также нельзя точить керамические ножи. Однако преимущество перечисленных инструментов состоит в том, что производители стараются делать их из особо твердых сортов стали, потому они долго не тупятся.

Для правильной заточки следует подобрать хорошие абразивы разной зернистости. Магазинные варианты таких брусков стоят довольно дорого, но всегда можно изготовить брусок самостоятельно из куска древесины, оклеенной мелкой наждачной бумагой

Важно иметь приспособления разной зернистости: крупные для предварительной «обдирки», и мелкие – для шлифовки

Оптимальный угол заточки кромки ножа составляет от 20 до 30 градусов, в зависимости от функционального предназначения инструмента. Производить ручную заточку под этим углом довольно сложно, поэтому для такой цели применяют простые самодельные механизмы.

Угол заточки лезвия

Для того чтобы понять, как наточить домашние ножи, сначала разберемся с самыми основами. Как вы можете знать, ножи в основном отличаются материалом изготовления и сферой применения.

Для того чтобы нож был достаточно острым и прослужил достаточно долго, нужно правильно подобрать угол заточки. Он может варьироваться от 10 до 30 градусов.

Самый маленький угол должен быть у самых острых лезвий, которые работают под небольшой нагрузкой – скальпели или лезвия для бритья. Таким ножам лучше всего подойдет угол в 10-15 градусов.

Идем дальше и попадаем к кухонным ножам. Начнем ровно там, где закончили, а именно на 15-ти градусах, а крайним значением будет 20 градусов.

Такой промежуток отлично подходит ножам, которые постоянно используются на кухне для нарезания мяса, овощей, хлеба и других продуктов.

Помимо этого, в кулинарии есть и другие потребности, для которых используются более жесткие лезвия. Например, мясорубка – в ней тоже есть лезвия, но сталь уже отличается от простого ножа.

20-25 градусов будет оптимальным углом для лезвия мясорубки. Раз уж мы уже знаем, как наточить нож мясорубки, то стоит разобрать последнюю категорию.

Охотничьи ножи делают из более твердой и прочной стали, которая используется в нестандартных условиях. Такую сталь лучше всего точить под углом 25-30 градусов к рабочей поверхности.

Сборка приспособления для заточки ножей

Среди всего множества приспособлений для заточки ножей своими руками следует выбрать то, которое будет максимально соответствовать поставленным целям. Все приспособления имеют довольно простое строение и состоят из двух главных частей:

упор для надежного крепления ножа;
подвижный брусок из абразивного материала.

Рисунок 2. Деревянный корпус в виде прямоугольного треугольника для размещения точильного камня.

Самый простой инструмент для создания острой кромки лезвия носит название «домик» (рис. 1). Он имеет вид деревянного бруска прямоугольной или квадратной формы, верхняя грань которого обработана в виде двускатной «крыши». Угол наклона граней такого бруска составляет 20-25°. Затачиваемый нож устанавливают кромкой впритык к гребню «крыши». Производя движения абразивным бруском в горизонтальной плоскости по лезвию, мы обеспечим соблюдение постоянного значения угла заточки.

Существуют и довольно сложные приспособления. Для их создания понадобятся некоторые материалы, инструменты и немного времени, но вы надолго обеспечите себе удобное средство для заточки. Сборка устройства осуществляется из таких материалов:

деревянная доска, размерами 500х150х20 мм;
металлические шпильки, диаметром 8 мм с резьбой;
несколько болтов и гаек М8, саморезы по дереву;
прижимные винты типа «барашек»;
текстолит или кусок стали для прижимной пластины;
опционально-неодимовый магнит для надежного крепления ножа во время процесса заточки.
