Особенности звукопроводимости деревянных построек
Пористость древесины стала главной причиной хорошего пропуска волн различной частоты. Жильцы деревянного дома, который не защитили при строительстве от шумовых воздействий, чувствуют себя как внутри музыкальной шкатулки, только вокруг раздается не музыка, а какие угодно звуки – стук шагов, разговор, работа водопроводного крана и т.д.
К тому же, со временем дерево усыхает. А это делает швы между материалом более уязвимыми, меняет структуру самого бруса. Изоляционные качества, которые изначально были не высокими, еще больше снижаются. Поэтому звукоизоляция деревянного дома особенно актуальна. Существует ряд способов, которые решают проблему шумоизоляции, но каждый из них следует рассматривать отдельно, исходя из особенностей строительства, планировки деревянного дома.
Кроме использования специальных строительных поглотителей звука можно прибегнуть к некоторым уловкам, которые снизят проводимость шума в помещении. Это в первую очередь текстиль. Обилие занавесок, ковров, мягкой мебели, подушек погашает шум в помещении. Напротив – металлические предметы, керамика, камень усиливают звуковые колебания. Но все же, наибольший эффект дает использование звукоизоляционных материалов.
Шумоизоляция бетонного пола
Шумоизоляция пола под стяжку – это один из самых надежных и эффективных способов обустроить надежную изоляцию и защиту от посторонних шумов.
В качестве цементной стяжки, рекомендуется использовать цемент марки 400, в соотношении 1 часть цемента на 3 части песка.
При невозможности выполнить бетонную стяжки, используется засыпка и утрамбовка мелкозернистых смесей
Для обустройства шумоизоляционного слоя потребуются следующие материалы:
- самовыравнивающаяся смесь;
- зукопоглощающая лента;
- экструдированный пенополистирол;
- армированная полиэтиленовая пленка;
- армирующая сетка;
- Т-образные металлические маяки.
Перед проведением основных работ, производится подготовка поверхности пола. Для этого из помещения убирается вся мебель, демонтируется старое напольное покрытие и вся конструкция основания, вплоть до бетонной плиты.
Поверхность плиты проверяется на наличие повреждений – трещин, сколов, выбоин. При наличии изъянов, используется цементно-песчаная смесь для их устранения. Если плита имеет перепады высот, более 1-2 см, то производится выравнивание поверхности с применением самовыравнивающейся смеси.

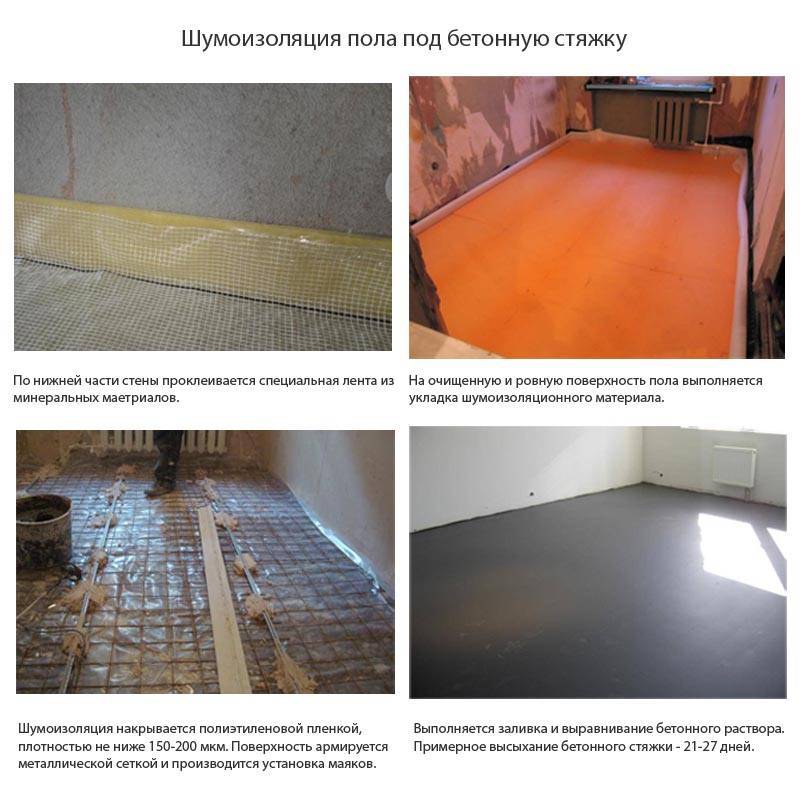

Устройство шумоизоляции под заливку бетонного раствора
Технология шумоизоляции под стяжку будет выполняться следующим образом:
- По периметру помещения, на нижнюю часть стены, по высоте предполагаемой стяжки с запасом в 5-10 см, проклеивается звукопоглощающая лента.
- На ровную поверхность пола укладываются плиты экструдированного пенополистирола или аналогичного материала. В процессе укладки, следует избегать образования пустот между соседними плитами. Для заполнения щелей можно использовать монтажную пену или небольшие кусочки пенополистирола.
- На шумоизоляционное покрытие укладывается армирующая полиэтиленовая пленка. Для этого лучше использовать пленку плотностью не ниже 150 мкм.
- На пленку укладывается армирующая сетка с ячейками 100×100 мм. Выставляются металлические маяки. Для фиксации маяков можно использовать цементный раствор или монтажную пену.
- Производится заливка бетонного раствора. Для выравнивания используется металлическое правило. После заливка цементная стяжка на 7-10 дней накрывается полиэтиленовой пленкой.
По прошествии 3-5 дней снимаются маяки, пустоты от них заполняются цементной-песчаными раствором.
В некоторых случаях, вместо шумоизоляционной ленты используют возведение временной опалубки. Для этого можно использовать деревянные доски толщиной 1-3 см, гипсокартон или фанер. После застывания стяжки, опалубка демонтируется, а пустое пространство заполняется минеральными изоляторами.
Обустройство “сухой стяжки” выполняется похожим образом, только вместо бетонного раствора используется засыпка сухой смеси. Используемая мелкозернистая смесь выравнивается и накрывается листами фанеры, ЦСП или гипсоволоконными плитами.
Материал по теме: Стяжка пола с керамзитом.
Укладка плит выполняется в два слоя с перекрытием стыков и проклейкой слоев. Далее выполняют укладку шумоизоляционной мембраны и настил напольного покрытия.
Звукоизоляция деревянных перекрытий песком
Метод спорный. Трудоемкий процесс, большой вес и самое главное, звук гасится частично, т.к. основной резонанс передается по лагам. Принцип устройства показан на фото.
Звукоизоляция деревянных перекрытий песком
Звукоизоляция перекрытий песком
Шумоизоляция перекрытий песком
Конечно, все зависит от способа устройства, как советуют мастера, нужно засыпать песок между лагами и черновым полом, а не только между балками перекрытия, а сверху монтировать систему плавающий пол.

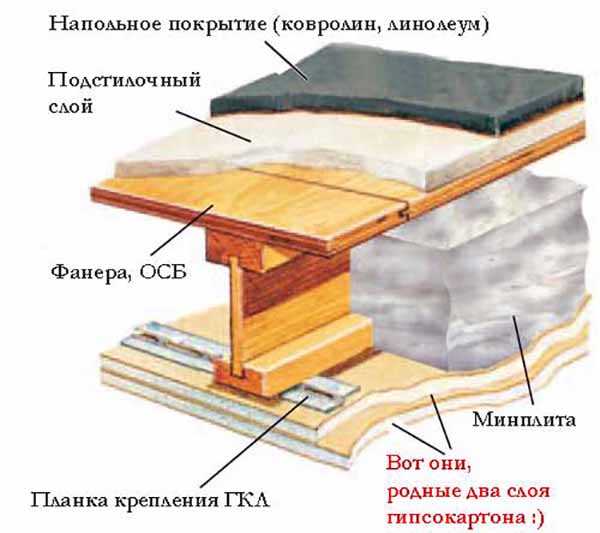

Схема звукоизоляции перекрытий под гипсокартон
Схема устройства звукоизоляции перекрытий под гипсокартон
Технология устройства звукоизоляции перекрытий под гипсокартон
Мембранная звукоизоляция перекрытий в деревянном доме по потолку
Методика была описана на одном строительном форуме,
грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект
достойный.
Звукоизоляция деревянных балочных перекрытий между этажами
минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из
минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и
тд).
Марка акустической изоляции выбирается на ваше усмотрение,
принцип у всех производителей один. Варьируется размер и плотность (толщина от
40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит,
определенных габаритов.
Внимание!
Монтаж ваты выполняется строго в защитных очках и
респираторе. Преимущество ваты – отличное звукопоглощение, в частности,
хорошо гасятся высокие и частично средние частоты
Тут действует правило – чем
толще слой, тем больше он способен поглотить (имеется ввиду спектр низких
частот). Следует понимать, что именно низкие частоты сильно передаются через
деревянные перекрытия и избавиться от их проникновения очень трудно. Почему
так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в
роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду
конструктивной особенности бетонной плиты и её свойств
Преимущество ваты – отличное звукопоглощение, в частности,
хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем
толще слой, тем больше он способен поглотить (имеется ввиду спектр низких
частот). Следует понимать, что именно низкие частоты сильно передаются через
деревянные перекрытия и избавиться от их проникновения очень трудно. Почему
так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в
роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду
конструктивной особенности бетонной плиты и её свойств.
Тем не менее, при желании можно значительно снизить передачу
шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука,
представляющий собой пирог мембранного типа.
Устройство мембраны звукопоглотителя
Пирог изготавливается из листового материала, как вариант,
ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается
звукоизолятор. В качестве звукопоглотителя может использоваться:
- Минеральная вата (минвата)
- Базальтовое волокно
- Минплита
- Строительный войлок (технический)
Если применять минераловатный материал, то с плотностью не
меньше 30 кг\м3 (чем выше плотность и толще, тем лучше).
Войлок строительный характеризуется высокими параметрами
звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная
антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит,
а тлеет).
Строительный (технический) войлок – плотный материал из
шерсти или синтетических волокон. Характеристики: плотность – 10-80 кг/м3,
толщина 5-40 мм, ширина разная, варьируется в пределах до 2-х метров,
теплопроводность от 0,03 до 0,07 Вт/(м•К). Выпускается в рулонах или в виде
полотнищ.
Поглотитель звука между перекрытием и мембраной делается не
только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс,
возникающий между перекрытием и мембраной.
Звукоизоляция деревянных перекрытий – виброподвесДля достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е. должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку). Получается своего рода подвесной
потолок.
Самодельный виброподвес
Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.
Принцип технологии – рассинхронизировать звуковые колебания, возникающие между
перекрытием и мембраной. Получается, так сказать, потолок с резонансным
поглотителем.

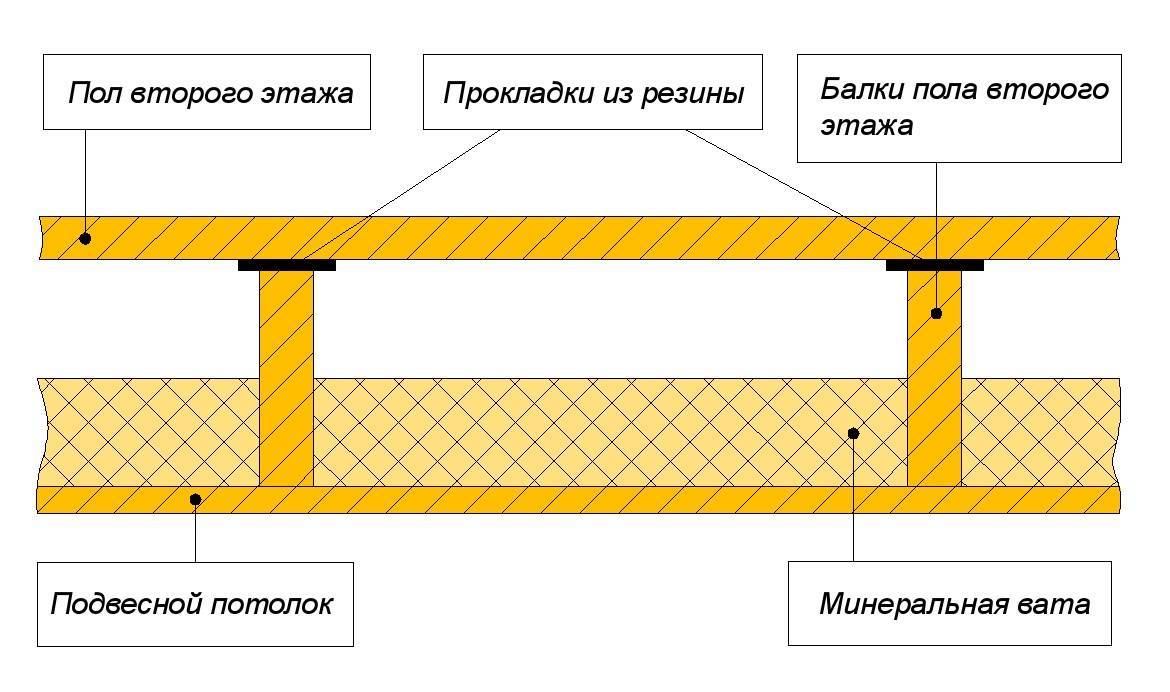

Звукоизоляция деревянных перекрытий между этажами – устройство звукопоглощающей мембраны
Ещё возможно устройство такой конструкции – минвата крепится
сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо
неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а
тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия. При таком
устройстве роль поглотителя будет играть минвата, закрепленная на балках.
Способы исполнения шумоизоляции перекрытий

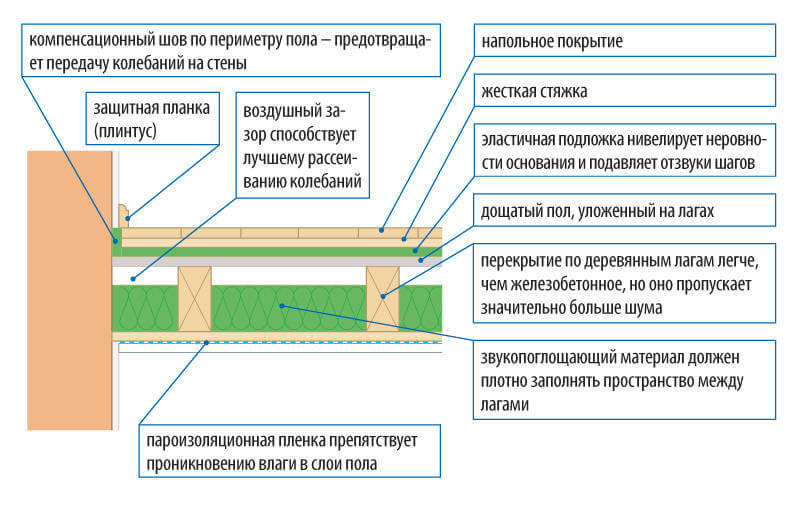

Изоляция по технологии плавающего пола
Звукоизоляция пола в деревянном доме может выполняться двумя способами. Первый вариант предусматривает проведение работ на этапе строительства, второй – на готовом напольном покрытии. Оптимально осуществлять укладку между этажами в решетке из балок и брусьев. Применяется пергамин, виброзащитный слой и настил из пороизоляционного материала.
Качественная звукоизоляция перегородок в деревянном доме создается на основе подложки, выложенной внахлест. Далее выполняется укладка пола, избегая соприкасания со стенами. Все стыки подлежат отделке полосами звукоизоляции. Также производится надежное крепление плинтуса, предотвращая распространение звуковых волн и вибраций. Звукоизоляция между этажами в деревянном доме выполняется комплексно и нацелено максимально приглушить ударный вид шума.
Изоляция по технологии плавающего пола
случае наличия финишной отделки напольного покрытия, звукоизоляция пола в деревянном доме производится поверх конструкции
Важно тщательно подготовить основу, устранив, при помощи герметика все щели, швы и трещины. Далее можно использовать сыпучие составы (керамзит, песок), или полистирол, минеральную, базальтовую вату, войлок. Обязательным условием выступает последовательность укладки
Пароизоляционный слой должен располагаться под шумопоглощающим покрытием. Рекомендуется заранее предусмотреть наличие нахлеста на стены (около 15 см). Использование рулонных материалов рассчитано на кромку 10 см для стен. Сборка обрешетки плавающего пола производится без креплений лаг к основанию. Допустима фиксация гвоздями, которые на завершительном этапе удаляются
Обязательным условием выступает последовательность укладки. Пароизоляционный слой должен располагаться под шумопоглощающим покрытием. Рекомендуется заранее предусмотреть наличие нахлеста на стены (около 15 см). Использование рулонных материалов рассчитано на кромку 10 см для стен. Сборка обрешетки плавающего пола производится без креплений лаг к основанию. Допустима фиксация гвоздями, которые на завершительном этапе удаляются.
Этапы работ для защиты стен от шума
Звукоизоляция стены в деревянном доме выполняется на основе укладки материалов в металлическую, или деревянную каркасную установку. В качестве заполнителя может применяться минеральная вата и обшивка листами гипсокартона.
Начальный этап работ нацелен на устранение путей распространения звука. Правильная звукоизоляция стены в деревянном доме возможна при условии качественных сочленений поверхностей. В местах стыка стен с потолком и полом следует ликвидировать все трещины, при необходимости увеличить слой штукатурки.
На участках стен, где расположены розетки и выключатели, может образоваться звукопотеря. Требуется тщательно заполнить пустоты звукоизолирующим материалом. Также обработке подлежат зоны проведения коммуникаций. Зазоры в местах прохождения каналов обрабатываются монтажной пеной.
Монтаж каркасной конструкции начинается с выбора планок
Важно помнить, чтобы образовалась качественная звукоизоляция стены в деревянном доме, материалы должны минимально проводить звук. При установке профилей из металла, их тыльную сторону, примыкающую к стене, обязательно следует обработать ленточной изоляцией. Детали фиксации и крепления также должны обладать звукопоглощающими свойствами
Технология проведения работ включает: установку вертикальных стоек, заполнение пустот материалом и внешнюю отделку конструкции
Детали фиксации и крепления также должны обладать звукопоглощающими свойствами. Технология проведения работ включает: установку вертикальных стоек, заполнение пустот материалом и внешнюю отделку конструкции.
Шумоизоляция пола на деревянном перекрытии
Деревянные перекрытия имеют малую массу по сравнению с перекрытиями, в которых используется железобетон. По деревянным перекрытиям, как правило, не делают бетонных стяжек из-за их значительного веса.
Деревянные перекрытия чаще всего применяют в домах с легкими деревянными или каркасными стенами. Такие стены плохо гасят шумы, передаваемые на них от пола или балок перекрытия.
В полах и перекрытиях по деревянным балкам обычно применяют большое количество деревянных изделий. Дерево — это материал, который легко резонирует и хорошо передает звуки. Недаром из него делают музыкальные инструменты.
Все, указанные выше, особенности деревянных перекрытий учитывают при конструировании деревянного плавающего пола.
Плавающий пол — шумоизоляция деревянных перекрытий в каркасном доме:
1 — звукоизолирующая прокладка между полом и плинтусом; 2 — прокладка, приклеенная к штапику; 3 — деревянный плинтус, прикрепленный к стене; 4 — штапик, прикрепленный к полу; 5 — покрытие пола; 6 — верхнее основание из плит ДСП или USB; 7 — шумоизоляция — жесткая минераловатная плита толщиной 4-6 см.; 8 — черновой пол из ДСП или USB; 9 — упругая прокладка; 10 — деревянные бруски обрешетки; 11 — балки перекрытия; 12 — звукопоглощающие плиты из минеральной ваты; 13 — пароизоляция; 14 — обшивка потолка ГКЛ; 15 — брусья обвязки каркасной стены; 16 — кромочная лента из вспененного полиэтилена толщиной 2 см.; 17 — утеплитель каркасной стены; 18 — обшивка каркасной стены.
Покрытие чернового пола, поз.8, выполнено из плит USB или ДСП толщиной 25 мм с профилированными краями для соединения листов по типу шпунт-паз. Места соединений перед сборкой промазывают клеем. Плиты чернового пола прикрепляют к балкам саморезами.
Плиты чернового пола укладывают на балки через прокладки, поз.9, из нескольких слоев упругой ленты (резина, пробка, экструдированный пенополистирол, войлок) общей толщиной 12-40 мм. Изменяя количество слоев в прокладке и толщину ленты все балки выравнивают в один горизонт.
На покрытие чернового пола свободно уложены плиты шумоизоляции, поз. 7, толщиной 4 — 6 см. В качестве шумоизоляции применяют жесткие минераловатные плиты плотностью не менее 125 кг/м3. Многие производители выпускают плиты специально предназначенные для акустических плавающих полов.
На слой шумоизоляции укладывают верхнее основание из плит ДСП или USB толщиной не менее 18 мм, поз.6 со шпунтованным соединением листов между собой. Стыки плит садят на клей.
Свеху плит размещают чистовое покрытие пола, поз.5, — паркет, ламинат, линолеум. Под чистовое покрытие пола рекомендуется уложить подложку толщиной 3-4 мм из вспененного полиэтилена, пробки, экструдированного пенополистирола.
Верхнее покрытие, поз.6. лучше выполнить двухслойным, по типу сборной сухой стяжки. Нижний слой делают из плит ДСП, USB толщиной 12 мм. Сверху укладывают цементно-стружечные плиты толщиной 18 мм со смещением швов в плитах между слоями. Верхние и нижние плиты склеивают между собой. Соединять плиты саморезами не рекомендуется, так как любые металлические детали хорошие проводники звука.
Плиты в верхнем покрытии из разнородных материалов имеют разные резонансные частоты. На стыке таких материалов звук затухает наиболее сильно.
Чтобы вибрации пола не передавались на стены, деревянный плинтус, поз.3, прикрепляют к стене, а к полу плинтус примыкает через герметизирующую и шумоизолирующую прокладку из каучука или вспененного полиэтилена, поз. 1.
Заметную щель между плинтусом и полом закрывают деревянным штапиком в форме четверти валика, поз.4. К краю штапика со стороны плинтуса приклеена тонкая прокладка 3х10 мм., поз. 2. Штапик прикреплен к покрытию пола.
Если в конструкции плавающего пола установить пластиковый плинтус с мягким краем, то штапик и прокладки не понадобятся.
Проследите, чтобы детали дверных коробок не опирались на покрытие пола, иначе звуки пола будут распространяться по конструкциям дома.
От труб, гильз для труб, дымоходов и других коммуникаций, которые проходят сквозь перекрытие, детали пола должны отстоять на расстояние 2 см. Этот зазор заполняют шумопоглощающим и герметизирующим материалом на всю высоту перекрытия.
Между балок перекрытия на бруски обрешетки укладывают звукопоглощающих плиты из акустической минеральной ваты, поз. 12, плотностью 40 — 50 кг/м3. Толщина слоя не менее 50 мм.
Расчет количества материала и его стоимости
Расчет звукоизоляции междуэтажного перекрытия производится на основе следующих параметров:
- Толщины шумоизоляции, количества слоев основного материала.
- Технологии монтажа. Если используется рулонный шумоизолятор под черновой пол, то размер будет равен площади междуэтажного перекрытия. Когда применяется войлок на лаги или балки, то добавляется метраж с учетом изгибов.
Монтаж перекрытия на стадии строительства требует одного рулона рубероида. При покупке пластов минеральной, базальтовой ваты предварительно высчитывается площадь под изоляцию без учета балочных выходов. Фольгированный материал, который стелется под черновой пол, берут с запасом, учитывая, что настил необходимо проводить с запахом листа.
Грамотно установленная шумоизоляция между этажами обеспечит тишину в доме и усилит теплосбережение. Рынок предлагает ассортимент строительных материалов для изоляции перекрытий на стадии строительства и для отделки старых междуэтажных перекрытий, без демонтажа последних.
Заключение
Технология звукоизоляции перекрытий для деревянного дома в отличие от кирпичных и бетонных строений имеет ряд особенностей, которые непосредственно связаны с конструкцией перекрытий их свойствами и звукопроводящими характеристиками. Описанные выше способы помогут изолировать или значительно снизить проникновение звуковых волн между этажами в каркасных коттеджах, а также в домах из оцилиндрованного бревна или бруса.
Технологические особенности
Последовательность работ зависит от характеристики используемого звукоизоляционного материала. Отличие заключается в порядке укладки звукоизолятора.
Укладываем плиты
Чтобы в доме с деревянными перекрытиями было тихо, монтажные работы выполняют в следующей последовательности:
- Демонтаж старого пола, если таковой уложен.
- На доски, используемые при устройстве потолка нижнего этажа, укладывает паропроницаемый материал.
- Между балками закладывается выбранный шумоизоляционный материал. Его толщина достаточна для обеспечения достаточного уровня звукоизоляции. Укладка – без зазора. При наличии щелей качество работ низкое.
- Настилается слой гидроизоляционного материала.
- Производится укладка резино-пробковой подложки, предназначенной для гашения ударов. Чтобы исключить смещение подложки в процессе эксплуатации, приклеивают к основанию
- Настилают листы ДСП. Для достижения эффекта монтируется «плавающий» пол. Они используются как основание для декоративного покрытия.
- Укладывается подложка. Ее характеристики зависят от вида и параметров напольного покрытия. Хорошо себя зарекомендовала подложка из натуральной пробки, позволяющая повысить качество изоляции.
- Пространство между панелями и стенами заполняется войлоком либо другими материалом с похожими характеристиками.
Если толщина лагов не позволяет уложить шумоизолятор достаточной толщины, следует выбрать плиты подходящей. Затем к уже зафиксированным лагам прибить еще одни под углом 90 градусом. В образовавшееся пространство заложить недостающее количество звукоизоляционного материала.
Используем песок
До начала работ проверить прочностные характеристики перекрытий. Балки должны быть мощными и прочными. Для начала нашиваются рейки на потолке 1 этажа. Пространство заполняется доской или толстой фанерой, а затем обшивается пароизоляцией. После этого засыпается песок. Для проветривания между верхним слоем песка и черновым полом предусматривают зазор в 3 – 5 см. После этого набивают войлок на лаги и стелется толстая фанера. Ее затем можно использоваться как черновой пол для декоративного покрытия.
Таким образом, если шумоизоляция пола и перекрытий в деревянном доме, находящихся между первым и вторым этажом выполнена правильно, при эксплуатации строение не будет возникать проблем. Грамотно подобранные материалы и соблюдение технологических требований позволит добиться высоких результатов.
Шумоизоляция межэтажного перекрытия из дерева требует соблюдения ряда правил. В отличие от бетона и подобных материалов в монолитных перегородках, дерево обладает повышенной тепло- и звукопроводимостью.
Устройство шумоизоляции межэтажных перекрытий в деревянном доме
Инструкция по звукоизоляции
Шумоизоляцию деревянного перекрытия начинают с антисептической обработки всей древесины. После чего:
- На нижней части бруса закрепляют рейку. В образовавшийся зазор зашивают доску с толщиной от 2,5 см.
- Добавляют пароизоляцию. 10 см от её края загибают на стене.
- Пространство над балками заполняют войлоком, а между ними — волокнистыми матами.
Чтобы завершить основание на нижнем этаже, подшивают потолочное покрытие. Можно использовать гипсокартон, доски или вагонку. Верхняя часть перекрытия тоже подготовлена для настила полов.
Для установки напольного покрытия кладут доски 40х150 мм. Сверху либо делают теплоизоляционную прослойку под фанеру, либо подложку под паркет и ламинат.
Для поглощения высокочастотных звуков применяют материалы с волокнистой структурой. Для гашения низких частот — настилы. Сочетание обоих типов повышает эффективность шумоизоляции.
Шумоизоляция при помощи песка
Песок обладает отменными звукоизоляционными свойствами. Колебания воздуха сначала спрессовывают песок, а затем поглощаются им.
Помимо этого песчаная прослойка заполняет пустоты в межэтажном перекрытии. Таким образом, песок изолирует и высокочастотные, и низкочастотные волны.
У такого способа имеется недостаток — межэтажные перекрытия становятся тяжёлыми. Поэтому под песок нужно предварительно подобрать балочную опору из крепких материалов.
При шумоизоляции песком:
- Как и в описанной выше процедуре, на нижней стороне балки закрепляют рейку и зашивают зазор массивной фанерой. После чего добавляют пароизоляцию.
- Чтобы связать деревянную перегородку, при укладке поперечных досок делают прорезь под балки. В итоге образуются сравнительно небольшие ячейки, куда впоследствии насыпают песок.
- При засыпке рекомендуют оставить 5 см от верхнего края. Это нужно для того, чтобы проветривать перекрытие.
- Закончив сыпать песок, набивают на лаги войлок, после чего стелят фанеру.
Этим завершают подготовку основания для чистового пола.
Черновой или плавающий пол
Черновой пол — это фанера, уложенная на поперечные лаги с отступом от стены 30 мм. На фанеру, которая накрывает доски, кладут войлок, не делая зазоров, после чего настилают пол. Такая конструкция существенно повышает уровень шумоизоляции
Плавающий пол также помогает улучшить звукоизоляцию. Его отличие от чернового пола в том, что фанеру не закрепляют, а просто укладывают поверх войлока. Чтобы скрепить фанерные листы друг с другом, вниз устанавливают рейку. При этом между полом и брусьями образуется свободное пространство, которое исключает возможность трения древесины и увеличивает шумоизоляцию.
Укладку плавающего пола начинают с угла и следят за тем, чтобы настил был равномерным, без трещин, зазоров и пустот. На этом этапе нужно заделать образовавшиеся стыки. Затем кладут в каркас гидроизоляционную прослойку и закрепляют её на клеевой основе.
