Самая простая конструкция радиаторов отопления – регистры. Это заваренные с торцов трубы среднего или большого диаметра, одиночные или соединенные в секции трубками-перемычками. Их можно увидеть в подъездах, на промышленных объектах или в частных домах с индивидуальным отоплением.
- LiveJournal
- Blogger
Стальные трубопроводы считаются традиционными для устройства систем водоснабжения, водоотведения и подземной подачи газа Чтобы повысить их тепловую мощность используют метод увеличения площади – наваривают тонкие металлические пластины. Это улучшает теплоотдачу батареи почти в полтора раза. Примерно такой же теплопередачей обладают компактные радиаторы – ближайшие родственницы чугунных батарей-гармошек. Хотя до панельных биметаллических приборов им, конечно, далеко.
Чтобы теплоотдача радиаторов отопления была максимальной, используют простой и незатратный метод конвекции. Этот способ заключается в правильном навешивании прибора. Его устанавливают как можно ближе к полу, где скапливается холодный воздух, но оставляют необходимые для циркуляции зазоры, в том числе и у самой стены.
При таком монтаже секции батареи соприкасаются со средой, имеющей минимально возможную в данных условиях температуру, то есть увеличивается тепловой напор. А нагретый регистрами воздух благодаря оставленным зазорам беспрепятственно поднимается вверх, и помещение протапливается быстрее.
Отличный метод – увеличить площадь передающей тепло поверхности. Делают это разными способами:
- Наращиванием общей длины нагревательных труб путем формирования из них U-образных регистров.
- Оребрением – строго говоря, этот способ увеличивает не конкретно теплопроводность стальной трубы, а всего радиатора, но мощность возрастает на 50%.
- Увеличением количества секций.
Лучшей теплоотдачей обладают поверхности черного цвета, но далеко не в каждый интерьер впишется такая мрачная батарея, отчего этот способ и не нашел применения. Регистры традиционно продолжают окрашивать в белый цвет.
Пролог.
В этом году у нас свирепствуют небывалые морозы. В отдельных районах республики температура воздуха падала до -24ºС, что для тёплой Молдовы является аномальным явлением. У меня в комнате не висит термометр, но я почувствовал, что рука, лежащая на столе, стала мёрзнуть, и мне пришлось подложить под неё кусок поролона.
Мы, в общем-то, как Амундсены, уже привыкли к прохладе, но вчера председатель нашего кондоминиума, собирая подписи под обращением к поставщику тепла, спросил, какая у нас температура воздуха в квартире. Вряд ли поставщик тепла повысит температуру теплоносителя, но возможно председатель хочет под предлогом предоставления некачественных услуг потребовать неустойку.
Как бы там ни было, но меня это событие сначала подтолкнуло к измерению температуры воздуха в квартире, а потом и к проведению этого эксперимента.
Конечно, сказать, что этот эксперимент был нечистым, это не сказать ничего. Слишком уж много переменных, которые могли отразиться на точности результата, начиная от направления ветра за бортом и кончая активностью компьютера, работающего в тестируемой комнате.
Но, самый важный параметр, который в другое время не позволил бы вообще провести этот эксперимент, это стабильность температуры теплоносителя.
Дело в том, что в более теплые периоды времени, температуру теплоносителя активно регулируют в течение суток, для экономии расхода энергии. Когда же на улице аномальная температура, то все задвижки открывают настежь.
Улучшение конвекции воздуха

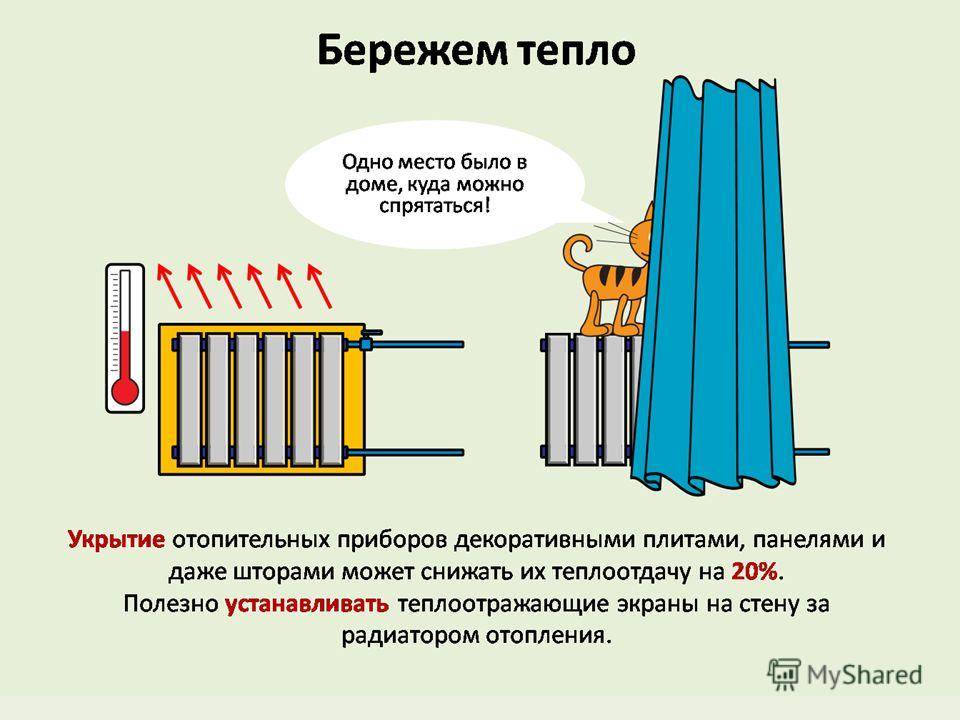

Среди самых простых методов, которые помогут понять, как увеличить теплоотдачу трубы отопления своими руками, является использование законов конвекции. Зачастую, в квартирах батареи заставлены предметами мебели, защищены декоративными коробами или скрыты за тяжелыми гардинами. Все эти элементы препятствуют циркуляции воздуха и в комнате довольно сложно добиться комфортных температурных условий, даже если отопление центральное работает на полную мощность.
Не встречая препятствий на своем пути, разогретый батареей воздух будет свободно перемещаться по комнате и обеспечит максимальный уровень нагрева, предусмотренный мощностью радиатора.
Использование электрического вентилятора для улучшения конвекции
Собственники, коим хорошо знакомы физические законы, согласно которым в домах проектируется отопление канализация водоснабжение, понимают, что скорость циркуляции воздуха влияет на теплоотдачу батареи. Чем быстрее циркулирует воздух в комнате, тем больше тепла он сможет забрать от радиатора за определенный период времени.
Чтобы улучшить естественную конвекцию, возле радиаторов могут быть установлены электрические вентиляторы. Отдавать предпочтение стоит бесшумным моделям, которые потребляет минимальное количество электроэнергии. Монтаж вентилятора стоит производить под определенным углом к батарее. Такой простой метод является довольно эффективным. Он способен поднять температуру в комнате на несколько градусов.
Обустройство отражающего экрана
В виде инструмента для увеличения теплоотдачи может использоваться фольга для батарей отопления, которая поможет направить поток тепловой энергии в помещение. От радиаторов, не оборудованных отражающим экраном, тепло расходиться во все стороны, в том числе отдается холодным наружным стенам. Экран помогает сфокусировать направление теплового потока и повысить температуру в комнате.
Конструкция экрана отличается простотой и доступностью. Он должен обладать большей площадью, нежели площадь радиаторов, и устанавливаться на чистую стену за батареей. Вместо фольги можно использовать фольгоизолон – специальный материал, который с одной стороны имеет вспененную основу, а с другой покрыт светоотражающей фольгой. Монтировать экран на стене нужно с помощью любого качественного строительного клея.
Продувка радиаторов

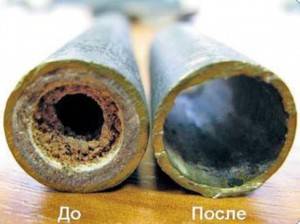

При сложных условиях работы батарея центрального отопления может со временем засориться или завоздушиться. Такие изменения сопровождаются плохой циркуляцией теплоносителя и появлением холодных секций. Устранить воздушные пробки и засоры поможет продувка батарей отопления – быстрый и экономичный способ увеличения теплоотдачи.
Существует несколько методов продувки, подразумевающих использование различных типов оборудования:
- гидравлическая продувка;
- прочистка при помощи химических растворов или кальцинированной соды;
- пневмогидроимпульсивная промывка;
- индивидуальная прочистка.
Использование одного или нескольких методов продувки радиаторов позволит добиться повышения эффективности работы радиаторов и позволит забыть про холод и дискомфорт в квартире.
Стоит помнить, что система центрального отопления – это сложная сеть радиаторов и трубопроводов.
Поэтому некоторые виды продувки батарей целесообразно выполнять вместе с соседями, ведь в противном случае прочищенные секции вновь снизят теплоотдачу через несколько недель эксплуатации. Более подробно о методах промывки системы отопления можно прочитать здесь.
Следуя простым и доступным рекомендациям, можно увеличить теплоотдачу радиатора любого типа и получить возможность извлекать максимальную выгоду от использования центральной системы отопления. Комплексное использование методов является наиболее рациональным решением проблемы плохой теплоотдачи и поможет собственнику добиться эффективной работы отопительных приборов в своем жилище.
Биметаллические радиаторы отопления какие лучше инструкция по выбору
Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.
Биметаллические радиаторы отопления какие лучше
Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.
Конструкция биметаллического радиатора
В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.
Радиатор — фото
Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.
Устройство биметаллического радиатора изнутри
Положительные стороны использования биметаллических радиаторов
- Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
- Срок службы радиаторов из сплава двух металлов достигает 25 лет.
- Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
- Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
- Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
- Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
- Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
- Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.
Отрицательные стороны использования биметаллических радиаторов
- Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
- Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
- При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
- К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.
Как увеличить теплообмен батарей отопления? Памятка
Для повышения теплоотдачи радиаторов необходимо выполнить пять основных условий. Рассмотрим их:
- Нельзя допустить, чтобы на отопительном приборе собиралась пыль, так как микрочастицы значительно снижают теплоотдачу, также необходимо содержать в чистоте и внутреннюю часть этого устройства;
- Окрашивать обогревательные приборы лучше в темный цвет, так как именно такие оттенки способствуют не только поглощению, но и излучению света. Для этого лучше применить белила изготовленные на основе цинка и тогда коэффициент полезного действия отопительной системы и в частности батареи возрастет почти на 15%;
- Самым простым ответом, на вопрос: — как повысить теплоотдачу батарей? — является совет: — на стену за радиатором необходимо повесить отражающий экран, для этого пригодна обыкновенная фольга, которая перенаправит тепло выходящее наружу во внутрь помещения. Возьмите данный материал или металлический лист и закрепите его на стене (за отопительным прибором) и сразу почувствуется, что воздух прогрелся;
- Для того чтобы теплоотдача отопительного батареи повысилась необходимо увеличить площадь поверхности радиатора, для этого применяют кожухи, которые могут быть из алюминия. В том случае, если батарея плохо обогревает помещение, тогда используют именно такие кожухи, так как данный металл быстро греется и отдает тепло.
- Если батареи часто отключают нужно приобрести железный элемент, который греется дольше и теплоотдачу передает более длительное время;
- Когда теплый воздух от батареи циркулирует в ненужном направлении, то на радиатор направляют поток воздуха от работающих вентиляторов, которые перенаправят горячий воздух в нужное русло;
- Если дома имеется несколько компьютерных кулеров, которые не применяют, тогда их располагают в нижней части радиатора, и они будут помогать теплому воздуху, быстрее циркулировать от пола к потолку.
Рассмотренные случаи дают ответ на вопрос: — как увеличить теплоотдачу батарей? но кроме этого необходимо учесть и другие факторы, такие как — мощность отопительного прибора, его качество, способ подсоединения и соблюдения некоторых правил во время установки.
Экспериментальные данные.
Первый день эксперимента. Все графики показывают изменение температуры с 8.00 утра до 24.00 ночи.
Температура теплоносителя 42ºС.
По графику видно, что более эффективно система работала, пока разность температур воздуха и батареи была велика. Когда разница уменьшилась, система стабилизировалась.
В дальнейшем температура поднялась ещё на 0,5ºС.
Потребляемая мощность вентилятора при этом составила 35,2 Ватта.
Сходил в сарай и принёс оттуда ещё один вентилятор. Этот вентилятор не был оборудован переключателем мощности, поэтому я его подключил через самодельный симисторный регулятор, конструкция которого подробно описана здесь.
Что ж, жить стало лучше, жить стало веселей!
Второй день эксперимента.
В течение дня никаких изменений температуры замечено не было.
Третий день эксперимента.
Температура теплоносителя повысилась на один градус и составила 43ºС.
Температура на улице снижалась и достигла -15ºС.
Четвёртый день эксперимента.
Температура теплоносителя всё ещё 43ºС.
Температура в комнате утром составила 21,5ºС.
Так как за прошедшие сутки никаких существенных изменений температуры не отмечено, решил увеличить поток воздуха и в 10.00 установил второй вентилятор.
Через 10-15 минут температура воздуха возросла сразу на один градус, а потом и ещё на полградуса и достигла 23ºС.
Гулять так гулять, подумал я, и в 19.00 включил оба вентилятора на полную мощность. Температура за два часа возросла ещё на один градус и достигла 24ºС.
Теплый пол
Увеличение теплоотдачи краской
Как правильно рассчитывается реальная теплоотдача батарей
Начинать надо всегда с технического паспорта, что прилагается к изделию производителем. В нем вы точно обнаружите интересующие данные, а именно — тепловую мощность одной секции либо панельного радиатора определенного типоразмера. Но не спешите восхищаться отличными показателями алюминиевых или биметаллических батарей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.
Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (tподачи + tобратки)/2 и в помещении равна 70 °С. С помощью формулы это выражается так:
(tподачи + tобратки)/2 — tвоздуха = 70 °С
Что означает, когда в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, только надо в нее подставить известное значение комнатной температуры – 22 °С и провести расчет в обратном порядке:
(tподачи + tобратки)= (70 + 22) х 2 = 184 °С
Зная, что разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С, надо определить их значения таким образом:
- tподачи = 184/2 + 10 = 102 °С;
- tобратки = 184/2 – 10 = 82 °С.
Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится комфортная температура 22 °С. Первое условие выполнить нереально, поскольку в современных котлах нагрев ограничен пределом 80 °С, а значит, батарея никогда не сможет отдать заявленных 200 Вт тепла. Да и редкий случай, чтобы теплоноситель в частном доме разогревали до такой степени, обычный максимум – это 70 °С, что соответствует DT = 38—40 °С.
Электронные терморегуляторы
Максимальным функционалом обладают электронные устройства регулировки, оснащенные блоком управления. В него, помимо электронного температурного датчика, входят микропроцессорная схема и панель управления, оснащенная кнопками и дисплеем. Запорная головка перемещается с помощью электромеханического реле по сигналу, поступающему от управляющей схемы.
Электронные терморегуляторы позволяют не только поддерживать требуемую температуру с максимальной точностью, но и дают возможность программировать их работу. Например, ежедневно в будние дни во время отсутствия в квартире жильцов степень нагрева приборов автоматически будет снижаться, а перед приходом хозяев комнаты снова будут прогреваться до оптимальной температуры.
Совет: Для изменения способа регулировки батарей необязательно покупать новый терморегулятор. На один клапан обычно можно установить термоэлемент любого типа: ручной или автоматический.
Биметаллические радиаторы отопления
Сравнительная характеристика с другими видами батарей
На фото – высокий узкий прибор.
Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.
Перечислим основные виды:
- Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
- Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
- Стальные панели отопления. Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
- Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
- Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
- Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.
Знакомая многим чугунная батарея.
Чтобы понять главную отличительную черту биметаллического прибора, следует лучше разобраться в его конструкции. Основная задача любой батареи на жидком теплоносителе – обеспечить максимальную передачу тепла от теплоносителя окружающей среде, при этом иметь достаточный запас механической и коррозионной прочности для длительной эффективной работы.
Степень теплоотдачи напрямую зависит от теплопроводности металла и толщины стенок. Наиболее теплопроводные материалы – алюминий и медь, поэтому самые эффективные приборы сделаны из цветных металлов.
Наиболее эффективные радиаторы сделаны из меди.
С другой стороны, самую высокую прочность демонстрирует сталь и черные металлы. Но они подвержены коррозии и имеют низкую теплопроводность. При этом сталь намного дешевле меди и алюминия, что также является преимуществом.
Конструкция биметаллического радиатора отличается тем, что внутренние стенки каналов выполнены из прочной антикоррозионной стали или чистой меди, а внешние стенки и оребрение выполнены из легкого и теплопроводного алюминия. Это решение позволило совместить преимущества стали и цветных металлов в одном приборе.
Внутренняя поверхность каналов и коллектора выполнена из стали.
Важно! Биметаллические радиаторы совместили в себе преимущества изделий из черных и цветных металлов, став наиболее прогрессивным и современным видом отопительных приборов
Преимущества и недостатки
Конвектор отлично вписывается в современный интерьер.
Рассмотрим положительные и отрицательные стороны использования агрегатов с комбинированными металлами в составе. Начнем с преимуществ:

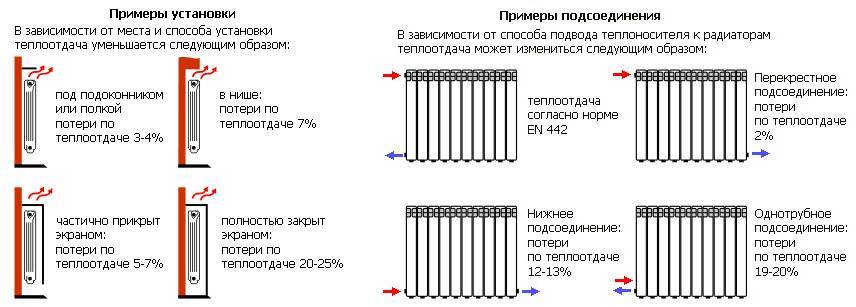

Какая схема подключения батареи самая эффективная?

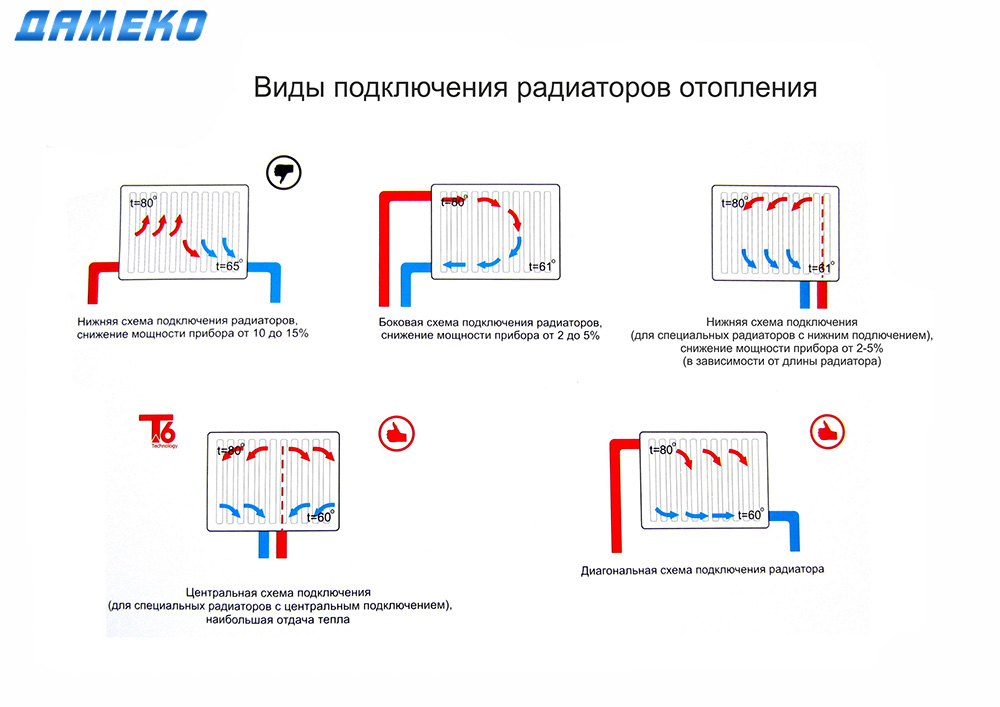

Различают три способа установки радиатора.
Диагональная
Считается наиболее эффективной и используется в большинстве случаев.

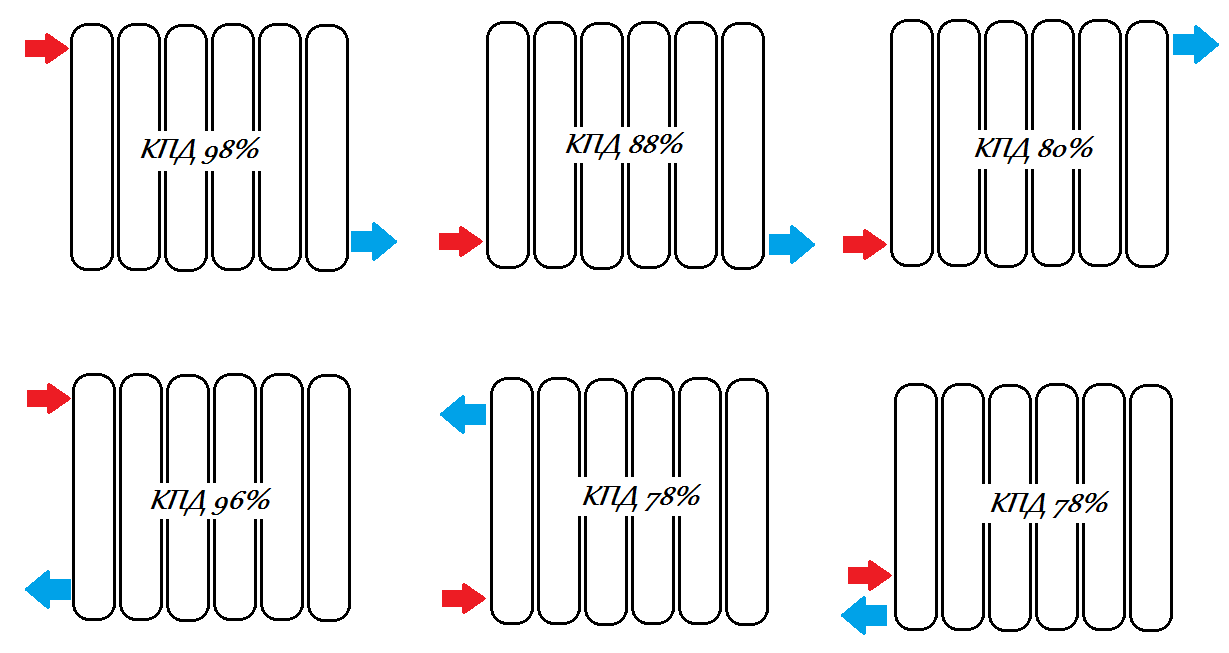

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.
Это связано с высоким КПД:
- Теплоноситель поступает в батарею из верхнего угла.
- Жидкость расходится по всему доступному объёму.
- Вытекает в противоположной точке.
По этой схеме проводят испытания систем на фабриках.
Нижняя
Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.
Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.
Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.
Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.
Боковая или односторонняя
Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.
Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.
Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.
