Бурение абиссинской скважины: плюсы решения, схемы, методика работ, оборудование

Обустройство абиссинской скважины

Как бурить?

«На песок» возможно бурение:

  • или разведочное;
  • или уверенное.

Для первого случая больше подойдет заводской комплект оборудования (стоит такой от 6-ти до 8-ми тысяч рублей). Тогда бур с колонной можно извлекать из скважины и использовать многократно. Очень удобно на случай, если пробитый колодец оказался пустым. Всегда можно попробовать «заводиться» в каком-то другом месте.

Но, в принципе, для одноразового битья (допустим, совсем рядом уже есть подобный колодец) можно оборудование изготовить самостоятельно, из подручных средств.

Что касается непосредственно метода канатно-ударного бурения с участием снаряда Нортона — это занятие тяжелое физически, зато простое с точки зрения технологии:

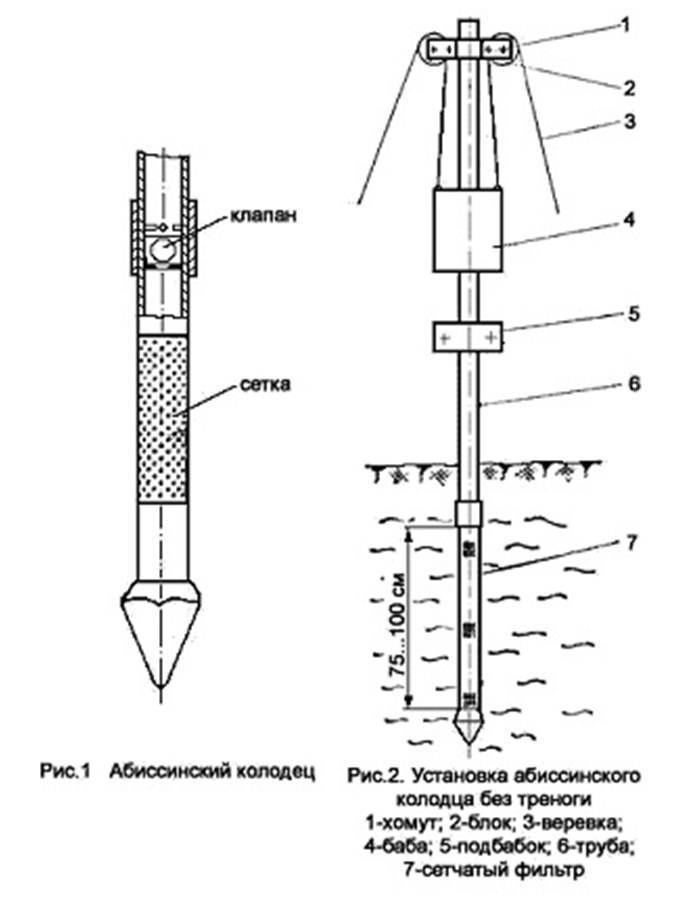

  1. Снаряд ставится в приямок или подвешивается на треноге. А можно ничем таким не заморачиваться, а просто забить бур в землю кувалдой.

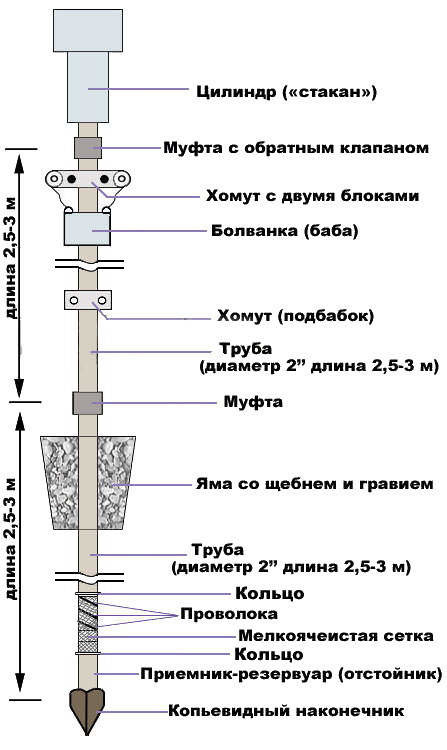

  2. Далее вставляется первая штанга, а на нее по очереди надеваются:
  • подбабок;
  • «баба»;
  • и верхний хомут. При этом хомуты на штанге затягиваются буквально «намертво».
  1. Затем канаты продевают в шкивы, а «бабу» тянут до верха.
  2. После канаты отпускаются, а операция повторяется снова и снова.
  3. Хомуты переставляются, а колонна наращивается следующими штангами по мере ее углубления.

Пошаговая инструкция

Устройство абиссинского колодца своими руками представляет собой ряд последовательных действий. Перечислим их:

  1. Выбор места для скважины.
  2. Выемка одного кубического метра почвы на месте будущего колодца и установка там одного бетонного кольца.
  3. Последующие 1,5-3 метра проходят при помощи садового бура с дополнительными штангами, что позволяет пройти наиболее трудные глинистые слои грунта и погрузиться в мягкий горизонт, состоящий из песка.
  4. Погружение первой трубы с наконечником-иглой, длина трубы не должна быть меньше 3-4 метров. После погружения следует отрегулировать отвесное положение при помощи вертикального уровня.
  5. Над трубой создают копр и подбирают тяжелый слиток металла (бабку), весом более 30 кг. Она надевается на торец трубы, и начинается забивное бурение.
  6. К каждому свободному торцу трубы при помощи муфты прикрепляют следующую и погружают до тех пор, пока из трубы не польется вода.
  7. Верховодка откачивается особой помпой, нечувствительной к присутствию песчаных и глиняных примесей в воде. Затем шланг опускают в полость трубы и откачивают воду оттуда. Труба подсоединяется к насосу, предназначенному для абиссинской скважины. Этот агрегат создает внизу трубопровода разрежение, способствующее подъему воды под напором, достаточным для транспортировки воды к потребителю.
  8. Проводятся монтажные работы по вводу водопроводной трубы от насоса в дом. Для этого отрывают траншею с учетом промерзания грунта и помещают туда водопровод.
  9. Вокруг бетонного кольца бетонируется площадка. Это необходимо для предупреждения подтопления скважины осадками и грунтовыми водами, а также для защиты от низких температур.
  10. Поверх кольца укладывают бетонную крышку с отверстием для люка и затем устанавливают сам люк.

Моя скважина игла или абиссинский колодец существует уже более 3-х лет и ее работа не вызывает нареканий. Решение забивать трубу в землю пришло не сразу – успешный опыт соседей, имеющих такую скважину, помог преодолеть все сомнения. О своем решении я до сих пор не жалею.

Александр

Причиной, побудившей меня устроить такой колодец на своем участке стало желание экспериментировать. Первый опыт был неудачен – забивать трубы оказалось непростым делом. Разбив оголовок трубы и допустив отклонение трубы от вертикального положения, я так и не смог вынуть ее на поверхность. В итоге игла для абиссинского колодца так и осталась на глубине 3 метров в земле. Решено было привлечь специалистов, и вот уже второй год мы пользуемся водой превосходного качества из нашего колодца.

Михаил

Отзывы об абиссинском колодце дают основание рекомендовать его к устройству для обеспечения водоснабжения частных домом и дач. Дешевизна оборудования и низкие трудозатраты делают такую скважину доступной для каждого частного застройщика. Отдав предпочтение именно скважине-игле, можно быть уверенным в получении вкусной и чистой воды для всей семьи за доступную цену.

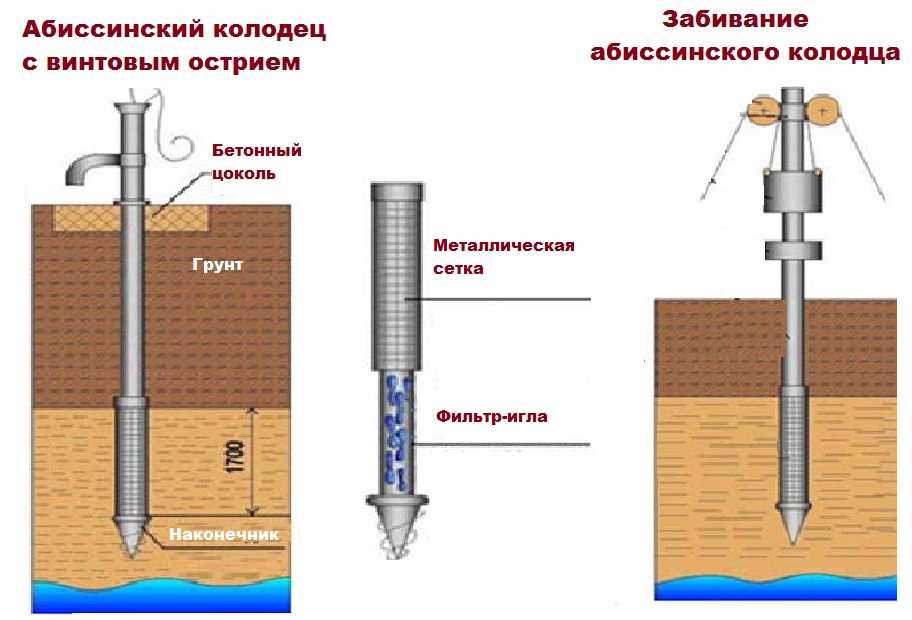

Как изготовить колонну для абиссинской скважины

Отечественная промышленность не производит комплектующие для абиссинских колодцев. Все необходимые элементы приходится заказывать в мастерской или изготовлять собственноручно.

Для изготовления скважины иглы потребуются следующие материалы:

Трубы ВГП с толстыми стенками (маркировка должна содержать термин «усиленные»). Предпочтения необходимо отдавать изделиям с наружным диаметром 25-40 мм

Важно учитывать, что при увеличении сечения ствола, для его забивания в землю придется прикладывать больше усилий. Дебит скважины вообще не зависит от толщины колонны.

Стальной наконечник

Его вытачивают на токарном станке. Оптимальная длина насадки – 10-12 см, диаметр должен быть больше сечения трубы на 1-2 см. Это даст возможность избегать излишнего трения земли о колонну по ходу забивки. Форма наконечника может быть конической или пирамидальной. Главное, не использовать для этого сваренные трубки в виде клина.

Сетка из стали, для изготовления которой применяется плотное галунное плетение. Из нее изготовляют дополнительный фильтр для защиты от попадания в колонну мелких песчинок и взвесей глины.

Колонну лучше всего изготавливать из бесшовного трубопроката, заливание которого обычно происходит без трещин. Труба разрезается на отдельные части длиной 1,2 – 1,5 м. На языке бурильщиков они называются штангами. Указанные размеры, как показывает практика, наиболее удобны при проведении бурильных работ. Точные размеры определяются на основании данных о предполагаемой глубине шахты. Последняя насадка должна иметь длину 1 м: ее применяют для финального заглубления в горизонт.

По мере заглубления по направлению к водоносу, колонна постепенно наращивается через последовательное навинчивание отрезков трубы. Соединение отдельных частей осуществляется винтовым способом, необходимую для этого сантехническую резьбу нарезают с помощью специальных приспособлений (достаточно по 7 витков). Для усиления соединения применяются стальные муфты. Чтобы соединение было герметичным, резьба прокладывается сантехнической паклей.

На начальный отрезок ствола приваривается наконечник и монтируется простейший фильтр. Этот блок будет отвечать за приемку воды. Нижнюю часть колонны оснащают серией отверстий диаметром 8-10 мм, сверлить рекомендуется в шахматном порядке. Шаг между условными горизонтальными рядами выбирается в районе 50 мм: слишком близкое расположение может уменьшить прочность колонны.

Расстояние от конца иглы до первой линии отверстий – 15 см, это дает возможность сохранить необходимую жесткость наконечника. По линии коммутации первого и второго звена колонны монтируется простейший обратный клапан. Обычно речь идет о шарике, через который вода может проходить только в сторону насоса.

Технология создания скважины

Бурение абиссинской скважины

диаметром 1 м

Яма для устройства кессона

2. Диаметр бура
лучше брать на 5-10 мм больше обсадной трубы. Чем больше ее диаметр, тем больше воды можно будет одновременно поднять на поверхность.

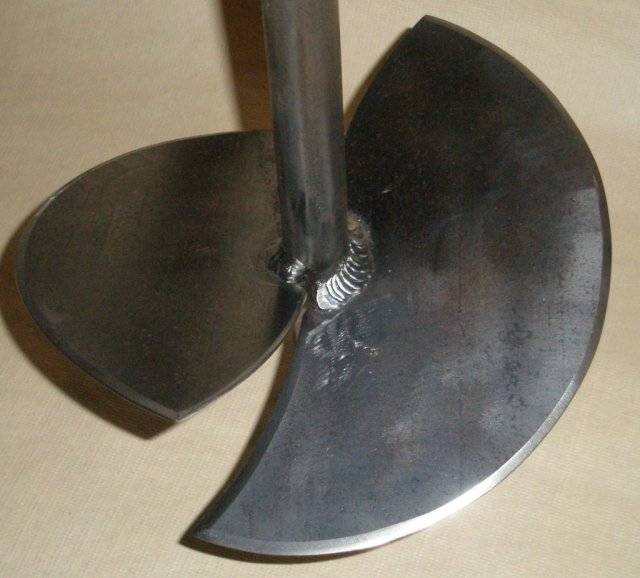

Садовый бур со сменными ножами

Простейший самодельный бур

3. При залегании воды до 5 м для бурения достаточно садового бура или ледоруба
, используемого рыбаками. Понадобятся также штанги для наращивания бура.

4. Простейшей установкой для бурения является устройство, смонтированное на треноге.

5. Тренога
изготавливается из трех 5-метровых деревянных брусьев или металлических труб. К ней прикрепляется подъемник (лебедка) с тросом. Далее бур прикрепляется к тросу лебедки.

Бурение с треноги

6. После каждого погружения бур вытаскивается и прочищается от земли, а затем погружается в нее вновь, но уже с наращенной штангой.

7. Проверить, попала ли скважина в водоносный слой, можно с помощью заливки в нее воды. Если вода встречает сопротивление и поднимается наверх – следует бурить далее. Если уходит вглубь – водоносный слой найден.

В чем отличие обычного колодца от абиссинского? Что лучше?

Колодец – примитивная накопительная система. Он состоит, как правило, из бетонных колец диаметром 1 метр и постепенно набирает воду из любого грунта – глины, песка или суглинка. Бо́льшая часть колодцев в Подмосковье берет воду из глины. Этим объясняется их очень низкая производительность – около 50-100 литров час, а, зачастую, и того меньше. Поэтому колодец дает воду «порционно»: выкачав какое-то количество воды, необходимо ждать определенное время, чтобы она набралась снова.

Абиссинский колодец – значительно более совершенная система. Он состоит из дюймовых труб (наружный диаметр 33 мм.) и такого же диаметра фильтра, поэтому занимает в 10 раз меньше места на участке. Его изготовление – крайне аккуратная работа, чего не скажешь об обычном колодце, после копания которого на участке остается до 10 тонн грунта. Абиссинский колодец не требует чистки – так как не заиливается, и дает воду непрерывно – то есть вода не закончится ни через час, ни через два, ни через сутки. Абиссинский колодец не работает «на глине» и берет воду из песка. Его производительность – 1000-2000 литров в час, что более, чем в 10 раз выше, чем у обычного колодца.

Что нужно учитывать при создании колодца

К сожалению, обустроить абиссинский колодец можно не на любом участке. Причина тому в некоторых ограничениях, касающихся глубины водоносного слоя, типа грунта, количества воды и её качества. Разберёмся с этим более подробно:

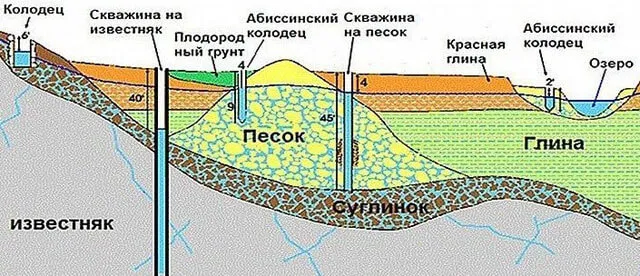

Абиссинский колодец бурят до первого водоносного слоя, но глубина его залегания не должна превышать 8 м. Если вода находится глубже, поднять её наверх без мощного насоса будет затруднительно, а скважину-иглу можно оборудовать только ручным поршневым насосом. Чтобы понять, насколько глубоко проходит водоносный слой, возьмите 15-метровую верёвку с грузом и проверьте несколько колодцев, расположенных по соседству. Не менее важным фактором является состав почвы на участке. Пробурить скважину в мягком и лёгком песчаном грунте не составит никакого труда, тогда как на тяжёлую глинистую почву придётся потратить больше усилий

Если же земля на участке каменистая и содержит множество крупных валунов, возможно, от создания абиссинского колодца лучше вообще отказаться

При обустройстве скважины-иглы следует обратить внимание и на то, соответствует ли вода санитарным нормам. Дело в том, что в верхний водоносный слой часто попадают различные загрязнения, источниками которых являются соседские выгребные ямы, поля, насыщенные нитратами и пестицидами, расположенные поблизости заводы и фабрики и т.п

Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м

Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев. Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений

Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час

При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м. Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев

Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений

Ещё один параметр, который стоит принимать во внимание – это дебит скважины. Дебит – это предельный объём воды, который можно получить из скважины за 1 час

При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.

Комплект для абиссинского колодца

Для выполнения работ потребуется оборудование для бурения абиссинского колодца:

Игла для абиссинского колодца (стальная игла, конус или острие). Изготовить наконечник можно своими руками на токарном станке. Для удобства бурения (забивания) диаметр иглы должен превышать диаметр труб на 10-30 мм. Длина наконечника 200-300 мм. Игла может накручиваться по резьбе или припаиваться к трубе. Если использовать метод сваривания, то в качестве припоя нужно выбрать олово, т.к. соединения со свинцом опасны (могут стать причиной отравления воды).

Фильтр для абиссинского колодца. Его задача отфильтровывать песок, чтобы в трубу попадала чистая вода. Для этих целей самую нижнюю часть магистрали, так называемую трубу фильтра просверливаются в нескольких местах в шахматном порядке. Количество отверстий должно быть достаточным, чтобы пропускать воду и в тоже время не ослабить трубу (примерный шаг отверстий 5 см).

Фильтр для абиссинского колодца Далее труба (фильтр-игла) обматывается фильтрующим элементом. Для этих целей идеально подойдет нержавеющая сетка галунного плетения для скважин. Фильтровая сетка обеспечит увеличенную площадь очистки и соответственно, стабильную подачу воды внутрь ствола через перфорацию.

Секции (магистраль или трубопровод). По нему будет подаваться вода. Изготавливается он просто – отдельные трубы, диаметром 1 дюйм, соединяются между собой с помощью муфт. При этом муфты должны быть только стальные. Чугунные лопаются при забивке. А чтобы избежать протекания воды применяются резиновые уплотнители или сантехнический лен и масляная краска. Как правило, длина магистрали редко превышает 15 м. Но в отдельных районах есть скважины, забитые на глубину до 40 м.

Насос для абиссинского колодца – ручной или электрический. Устанавливается в верхней части магистрали.

Бетонные кольца.

Все описанные элементы можно изготовить самостоятельно или купить комплект для абиссинского колодца, изготовленный в промышленных условиях.

Подготовка необходимых материалов

Комплект рабочего оборудования, также, как и устройство абиссинской скважины весьма просты. Для работы понадобятся следующие инструменты и комплектующие:

  • Стальные трубы диаметром 1-1,5 дюйма и длиной в 1,5 – 2 м каждая. Нижняя труба, которая будет забиваться первой, должна быть проперфорирована – через неё будет поступать вода внутрь скважины.
  • Сетчатый фильтр, надеваемый поверх перфорированной трубы.
  • Соединительные резьбовые муфты для труб соответствующего диаметра.
  • Игла для скважины. Представляет собой конусообразный металлический наконечник и предназначен для облегчения заглубления трубы. Игла для абиссинского колодца должна быть несколько шире, чем диаметр труб. Это позволит уменьшить их трение о грунт при забивке.
  • Стальной подвесной молот-копр или массивная стальная «баба». Внутри такой ударный инструмент должен иметь отверстие, несколько большее диаметра трубы. Это позволит при опускании копра центрировать удар.
  • Забивной наконечник, надеваемый на верхушку трубы. Изготавливается из твёрдых видов стальных сплавов и служит для предотвращения сплющивания верхней части трубы при ударе забивного копра.

Забивное оборудование может устанавливаться на специальную конструкцию-треногу, на вершине которой закрепляются блоки. Через блоки перекидываются тросу, за которые производится подъём копра на высоту. Также возможно использование для забивания ручного метода — обычной кувалды, или металлической бабы с двумя руками. На концы труб накручивается резьба для соединения их при помощи муфт. При работе, на верхнюю часть забиваемой трубы навинчивается забивной наконечник.

Выбор места под скважину

Прежде всего, работа имеет смысл, если в месте заложения скважины грунт сравнительно мягкий. Если же в толще пробиваемой земли попадётся слой скальной породы или спрессованной глины, то работу придётся оставить и попытать счастья в другом месте.

Также немаловажно знать примерное расстояние от поверхности до верхних водоносных слоёв. Наиболее эффективен абиссинский колодец глубиной 5-8м

Большая глубина сделает проблематичной закачку воды при помощи ручного насоса или большинства насосных станций. Определить наиболее близкое расположение воды к поверхности участка можно по произрастающим травам и деревьям. Отдельные растения любят увлажнённую почву, другие – более засушливую.

Определить примерное расстояние до воды таким способом можно при помощи нижеприведённой таблицы:

Название растенияЗалегание воды под поверхностью, м
РогозМенее 1 м
Камыш и осока0 – 2 м
Чёрный тополь0,5 – 3 м
Люцерна1,5 — 2
Полынь2 – 10 м
Солодка1,5 – 5 м
Ель2 – 8 м

Если на вашем участке в «диком» состоянии растут такие травы и деревья, то шансы на успех при устройстве абиссинской скважины можно оценить как очень высокие.

Другой старинный способ поиска воды – при помощи лозы. Конечно, в средней полосе России найти виноградную лозу довольно проблематично, но её с успехом заменяют две медные проволоки длиной 15-20 см, согнутые под прямим углом каждая. Держа в расслабленных руках эти проволочки параллельно друг к другу, обойдите участок. Там, где вода подходит к поверхности наиболее близко, проволочки должны будут скреститься.

Обустройство

Для подачи воды из абиссинской скважины наверх используют либо ручной насос, либо электрическое насосное оборудование. Ручные насосы монтируются поверх самой верхней трубы, выходящей наружу. Электрические насосные станции следует размещать в заглублённых и утеплённых кессонах. Это связано с тем, что подобное оборудование может функционировать только при плюсовых температурах. Замерзание воды внутри поверхностного насоса приведёт к его выходу из строя.

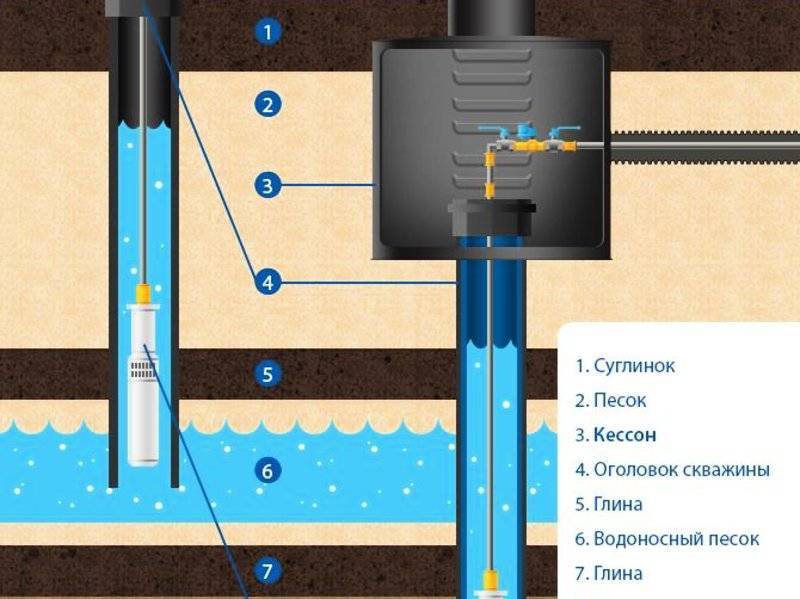

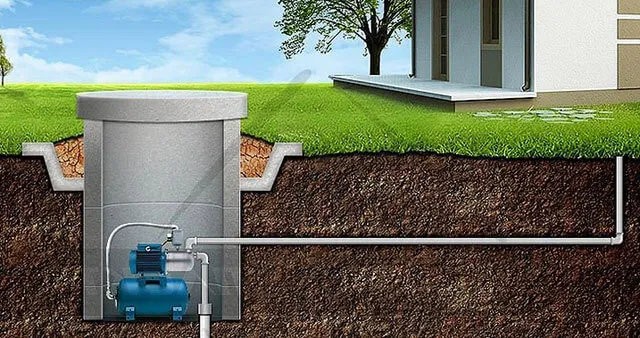

Кессоны представляют собой бетонные колодцы, на дне которых расположена сама скважина. Глубину кессона рекомендуется делать ниже глубины зимнего промерзания грунта. Для разных регионов страны данный показатель различен: для южных причерноморских районов – порядка 0,5м, для средней полосы России – 0,8-1,2м, для Сибири – 2-3м.

Абиссинская скважина в колодце подключается к насосному устройству при помощи шланга, опущенного внутрь труб. Дно кессона следует забетонировать с таким расчетом, чтобы уклон был от скважины к краям колодца. Иногда во избежание аварийного затопления кессона с насосной станцией его оборудуют дренажным водоотводом.

В этом случае уклон заливного пола следует делать в сторону дренажного отверстия. Выбирая насосное оборудование нужно руководствоваться дебетовыми показателями скважины, то есть её производительностью. Если установить чересчур мощный насос, он сможет быстро осушить скважину, и, в итоге, сгорит.

Как получить полезную для бурения информацию

Поиск глубинных водоносных бассейнов — важная и ответственная задача, от решения которой во многом зависит эффективность последующего водоснабжения частного дома, расход финансовых средств.

Если бурить самостоятельно или при помощи наемных работников в неверно указанной точке, можно понести существенные временные и финансовые потери, несоизмеримые с расходами на поиск месторасположения источника.

До того, как заняться поиском воды на участке, полезно выполнить определенные процедуры из следующего списка:

  • В первую очередь нужно познакомиться с соседями с целью получения от них полезной информации. Можно узнать, каким источникам водозабора они пользуются, глубину его залегания, дебит и качество извлекаемой воды.
  • Более расширенный и полезный вариант получения нужных сведений — узнать у соседей контактные телефоны буровых мастеров или организаций, проводивших работы на их участках. У специалистов можно получить более подробную, развернутую и грамотную информацию об уровнях поверхностных, грунтовых вод в данной местности, глубине залегания артезианских бассейнов, качестве воды.
  • Если соседи отсутствуют или нет возможности получить от них сколь-нибудь полезные сведения, обращаются в государственные организации. Карту подземных вод для данной местности можно попытаться получить в Территориальном фонде геологической информации (ТФГИ), научных и исследовательских институтах гидрологии, прочих организациях, занимающихся бурением и геологической разведкой.
  • В интернете можно найти интересующие карты в геологический библиотеке Геокнига, в печатных изданиях. К примеру, в книге Гидрогеология СССР могут содержаться полезные данные.
  • И самый последний вариант, отличающийся довольно низкой степенью достоверности — Google карты подземных водных бассейнов.

Абиссинский колодец

1 Какой принцип работы абиссинского колодца?

Для того чтобы за короткий отрезок времени можно было достигнуть верхних водоносных слоев почвы, используется технология, при которой практически не применяется бурение. Здесь практикуется забивание железных труб в почву.

Абиссинский колодец своими руками – это хорошая идея для тех, кто хочет обеспечить свой участок постоянным поливом.

Для создания таких скважин необходимо некоторое количество труб и оборудование для осуществления монтажа.

С распространением таких скважин многие владельцы приусадебных участков и частных домов получили практически бесперебойный источник воды.

Для того чтобы такая скважина обеспечивала потребителя водой, в современных конфигурациях применяется насос.

Абиссинский колодец, насосная установка, дачный вариант

Обязательно наличие труб, которые пронизывают почву вплоть до поверхностного водоносного горизонта.

Диаметр труб должен составлять порядка одного дюйма. Кроме того, особенности конструкции и технология монтажа таких скважин подразумевает обязательное наличие на конце используемых труб заостренного наконечника.

Благодаря этому, с применением таких труб, создается скважина игла. Скважина игла является ключевым элементом, на котором основывается технология абиссинского колодца.

При создании таких скважин важно не просчитаться с диаметром труб – он не должен превышать 1,5 дюйма. Таким образом, наличие труб необходимого диаметра, которые снабжены наконечником, является неотъемлемым условием для того, чтобы сделать абиссинский колодец своими руками

Таким образом, наличие труб необходимого диаметра, которые снабжены наконечником, является неотъемлемым условием для того, чтобы сделать абиссинский колодец своими руками.

При осуществлении выбора труб предпочтение стоит отдавать стальным — это обусловлено их долговечностью и отличными прочностными характеристиками.

Установка оборудования во время создания абиссинского насоса производится таким образом, что на углубленную в почву трубу сверху насос или насосная станция.

Абиссинский колодец оборудованный ручным приводом

Важно, чтобы используемый насос или насосная станция были снабжены специальным выходом, в котором устанавливается фильтр для абиссинского колодца. Фильтр для абиссинского колодца способствует очищению поступающей к потребителю воды и задерживает твердые частицы на своей сетке

Фильтр для абиссинского колодца способствует очищению поступающей к потребителю воды и задерживает твердые частицы на своей сетке.

Насос самовсасывающего типа, применяемый в таком типе скважин, работает для того, чтобы создавать в трубопроводной магистрали вакуум.

При недостаточном поступлении воды на участке, где была установлена скважина, создается еще одна скважина игла, или же устанавливается более мощный самовсасывающий насос.

Схема всех скважин для абиссинского колодца достаточно проста, а подходящий насос можно приобрести в любом специализированном магазине.

В большинстве случаев бурение производится на легком грунте песчаного типа. Бурение производится при помощи такого устройства, как бур для абиссинского колодца.

Стоит помнить о том, что комплект для абиссинского колодца должен в обязательном порядке содержать фильтры для абиссинского колодца.

Бур для создания скважины

Несмотря на положительные отзывы владельцев представленных скважин, бурение нельзя производить на любом понравившемся участке.

Исходя из этого, перед тем, как начать бурение почвы для создания такого типа скважин нужно убедиться в том, что уровень воды после достижения водоносного слоя составляет не больше 8 метров.

В противном случае бурение скважин противопоказано. Однако это не значит, что глубина скважины и последующее ее бурение не должны превышать отметки в 8 метров.

Примерная глубина скважин может колебаться в пределах 10-15 метров, потому бурение можно производить с ориентировкой на такие показатели. Более того в ряде случаев бурение может производиться на глубину в более, чем 20-30 метров.

Проводя бурение также очень важно принимать во внимание степень твердости и общее состояние грунта, как упоминалось выше, идеален для таких случаев песчаный грунт, он имеет только положительные отзывы
