Варианты бескаркасного крепления
Защитить квартиру от посторонних шумов, доносящихся через натяжной потолок, можно с помощью звукоизоляции, закрепленной бескаркасным методом. Такой вариант выбирается, если имеется небольшое свободное пространство. Шумоизолирующим материалом выступает плита ДВП. Ее толщина не превышает 20 мм, а степень шумопоглощения многократно превосходит некоторые аналоги. Такое решение отлично подходит для бетонных перекрытий.
Вариант бескаркасной шумоизоляции
Работы выполняются в следующей последовательности.
Закупаются плиты и клей
Обращайте внимание на дату изготовления последнего. Желательно чтобы с даты производства прошло не более полугода
Монтаж проводится в помещении с температурой 15-25 °С. Подмести полы и покрыть их ПЭ плёнкой. Уложить первый лист на полу в угол, с которого начнётся монтаж. Наносим на него клеевой состав по периметру листа, отступив от кромки 20-30 мм (рекомендуется использовать специальный пистолет). Затем клей зигзагообразно распределяется по всей поверхности листа так, чтобы расстояние между участками нанесения клея не превышало 300*300 мм.
Дальше в работе участвует 3 человека. Двое поднимают лист, прижимают к потолку и удерживают его в заданном положении. Третий сверлит отверстия и фиксирует лист дюбелями.

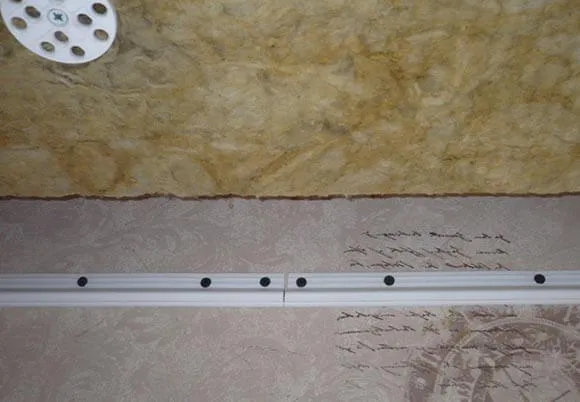

Бескаркасная шумоизоляция (вместо дюбеля «грибок» звукоизоляция дополнительно поддерживается потолочными подвесами)
Отверстия выполняются, начиная с угла (с отступом от края плиты в 50-75 мм). Оптимально использовать бур d=10 мм. Глубина отверстия на 10 мм должна превышать длину дюбеля (рекомендованная – 80 мм). Использование подобной технологии уменьшает количество пыли и мусора, попадающих в квартиру.
Забиваются дюбеля (грибок), затем вкручиваются саморезы. С шагом в 500 мм устанавливаются по периметру листа остальные крепёжные элементы. В центре монтируются 2-3 самореза (по ситуации).
После установки (встык) целых плит, оставшиеся промежутки закрываются подрезкой. Они нарезаются электролобзиком, укомплектованным полотном с мелким зубом (лучше качество поверхности реза). Алгоритм их монтажа аналогичен фиксации целых плит. Стыки проходятся клеем
Его излишки после подсыхания удаляются, послу чего монтируется натяжной потолок.Важно. Не забудьте вывести через плиту ДВП провода для подключения потолочных светильников

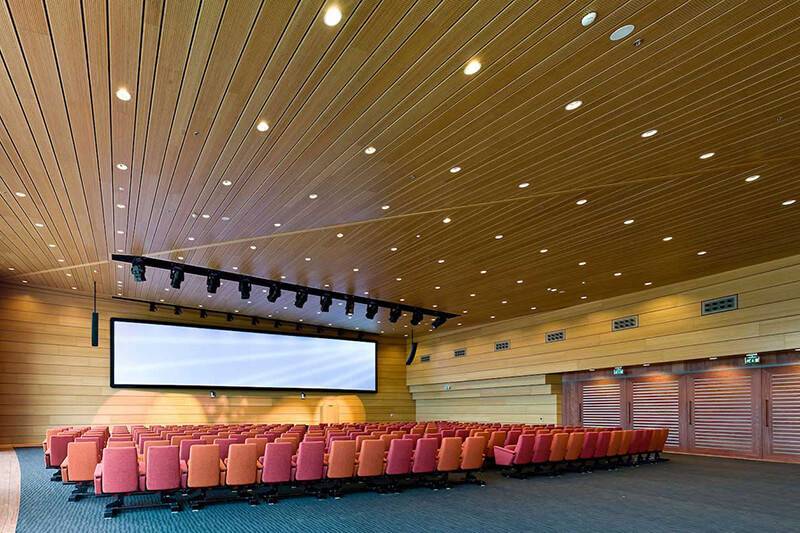

Акустический потолок
Существуют иные варианты обеспечения шумоизоляции. Для закрепления на потолке другого листового шумоизоляционного материала (не ДВП) выполняются те же подготовительные работы. После чего листы наклеиваются, начиная с угла. Сначала целые, затем (при необходимости) подрезка.
В связи с тем, что эти материалы значительно легче, их целесообразно крепить на клей в виде спрея. Его удобнее наносить. Вторым плюсом является возможность (при неточной установке листа) снять его и переустановить в нужном положении. Используя спрей можно выполнять данную операцию без повторного нанесения клеевого состава.
Если имеются достаточные финансовые возможности, и характеристики выбранной модели позволяют добиться требуемой величины шумоизоляции, рекомендуется приобретать и монтировать натяжные потолки с шумоизоляцией. Их установкой должны заниматься профессиональные монтажники, имеющие соответствующие навыки и необходимое оборудование.
Типы шумов и способы их распространения
Все существующие в природе звуки, которые вызывают беспокойство, включают две основные группы (по типу их возникновения):
- Воздушные. Распространяются в воздухе. К ним относятся звуки громко работающего музыкального центра или телевизора, плач или разговоры «на высоких нотах».
- Ударные. Возникают в процессе механического воздействия на жёсткие ограждающие поверхности (стены, полы). Например, при перестановке мебели, падении предмета, работе перфоратора.
Отдельно учитываются шумы структурированные (например, протекающей по коллектору воды).
Типы шумов
Сформировавшаяся акустическая волна от ударных звуков распространяется в твёрдом материале. Поэтому ее интенсивность вырастет в 12-20 раз, по сравнению с воздухом.
Предельно допустимая величина первой группы звуков прописана в СанПиН (40 дБ – день, 30 дБ – ночь). Поэтому, при слишком громко звучащей музыке над головой, можно обратиться в полицию. Но на периодически возникающие структурные шумы такая мера воздействия отсутствует. Поэтому единственная гарантия защиты от посторонних шумов – это шумоизоляция натяжного потолка в квартире.
Размещаются в существующие конструкции потолков, эффективно поглощают шумы
НАША ПРОДУКЦИЯ |
- Панели без отделки
- Крупноформатные панели, 1200 х 1200 мм
- Панели в базовой поставке, 1200 х 600 мм
- Панели, 600 х 600 мм
- Панели, 300 х 300 мм
- Подвесные изделия
- Призмы
- Цилиндры
- Горизонтальные свободно висящие фигуры
- Вертикальные Бафлы
- Потолочные вставки
- Панели для стандартных потолков, 1200 х 600 мм
- Панели для стандартных потолков, 600 х 600 мм
- Плоские потолочные панели
- Потолочные панели, полускрытый монтаж
- Панели скрытого монтажа, 1200 х 600 мм
- Панели скрытого монтажа, 600 х 600 мм
- Панели гибкие, скрытый монтаж, 1200 х 600 мм
- Панели гибкие, скрытый монтаж, 600 х 600 мм
- Декорированные панели
- Декоры, 1200 х 600 мм
- Декоры, 600 х 600 мм
- Низкочастотные ловушки
- Угловые изделия
- Звукопоглощающие кубы
- Геометрические фигуры
- Орнаменты
- Треугольники
- Пятиугольники
- Шестигранники
- Восьмигранники
- Круги
- Клинья для безэховых камер
- Художественные панели
- Акустические панели Эхокор Арт
- Панели с фотопечатью
- Панели с окраской по трафаретам
- Панели с аппликацией
- Панели с инкрустацией
- ОБЪЁМНЫЕ 3Д АРТ ПАНЕЛИ
- Сборные и объёмные
- Объемные 3Д панели
- 3Д панели с тканью
- Нестандартные изделия
- Панели с подсветкой
- Панели в рамках
- Монтаж панелей ЭхоКор
- Акустические панели ЭхоКор, монтаж
- Монтаж светильников и датчиков
- Крепёжные элементы
- Окраска панелей, фаски
- Акустические измерения
Документы в формате PDF
СкачатьКаталог в PDF
Скачать Сертификаты в PDF
Скачать Описание Эхокор в PDF
Скачать Буклет «Наши объекты»
Может потребоваться Adobe Acrobat Reader
Новый дизайн потолочной вставки 04.05.2020
Мозаичные панно 04.02.2020
Горизонтальные подвесные острова ЭхоКор 23.01.2020
ЭхоКор для термоизоляции 13.01.2020
ПОЖАРОБЕЗОПАСНОСТЬ |
Панели для стандартных потолков, 1200 х 600 мм
Потолочные панели ЭхоКор служат для эффективного снижения фонового шума в офисах и других помещениях.
Панели для стандартных потолков, 600 х 600 мм
ЭхоКор размещают в помещениях, на потолках которых есть подвесные конструкции типа Армстронг.
Потолочные панели, полу-скрытый монтаж
Потолочные акустические панели ЭхоКор используются для создания комфортной акустической среды в помещениях. Заменив потолочные плиты в конструкциях типа «Армстронг» на ЭхоКор, можно быстро и эффективно улучшить акустические свойства помещения.
Акустические панели ЭхоКор, плоские, потолочные
Потолочные плоские панели ЭхоКор предназначены для эффективной коррекции акустического поля.
Потолочные панели скрытого монтажа, 1200 х 600 мм
Направляющие не видны снаружи. Потолок образует единую поверхность, без видимых рёбер.
Потолочные панели скрытого монтажа, 600 х 600 мм
Скрытая система крепления потолочных панелей ЭхоКор размером 600 х 600 мм, направляющих не видно.
Панели гибкие, скрытый монтаж, 1200 х 600 мм
Для получения криволинейных поверхностей производятся акустические панели с вырезанными сегментами.
Панели гибкие, скрытый монтаж, 600 х 600 мм
Новый вид продукции. Гибкие панели – Декор 118. Нарезка возможна вдоль и поперёк панели.
Потолочные акустические панели, как и другие изделия ЭхоКор, применяются для отделки различных помещений, требующих хорошего качества звучания. Акустический комфорт помещения немыслим без применения эффективных акустических материалов. Заменив все или часть потолочных плит в стандартном акустическом подвесном потолке типа «Армстронг» на звукопоглощающие панели ЭхоКор, мы вносим в помещение большое количество звукопоглощающего материала. Происходит изменение акустических свойств помещения. Уровень отражённых волн существенно снижается, что приводит к уменьшению времени реверберации и заметному повышению разборчивости речи. Акустический потолок, даже частично состоящий из акустических потолочных панелей ЭхоКор, значительно уменьшает фоновые шумы, делая обстановку в помещении более комфортной.
Из потолочных панелей получаются элегантные декоративные объекты. Особенно эффектно смотрятся потолочные поверхности с декорированными и окрашенными акустическими панелями. В соответствии с замыслом дизайнера панели могут быть сгруппированы в регулярный рисунок.
Как сделать качественную шумоизоляцию под натяжной потолок
В результате создания конструкции между натянутым полотном и перекрытием остается немного свободного пространства. Такая воздушная прослойка в некоторой степени понижает уровень шума внутри помещения. Но поскольку плотность воздуха небольшая, то полностью избавиться от шумов таким способом не получиться. Лучший выход в подобной ситуации – заполнить воздушный слой качественным пористым либо многослойным звукоизоляционным материалом. Желательно, чтоб коэффициент шумопоглощения был высоким. Указанными свойствами обладают многие стройматериалы.
Например, безопасные базальтовые панели мало весят, просто устанавливаются, служат продолжительное время. Пенопласт также достаточно легкий материал, он крепится с помощью клея, не требует дополнительных расходов.
Разнонаправленные волокна базальтовой ваты с воздушными пустотами эффективно рассеивают звуковую волну, преобразуют энергию шума в тепловуюИсточник i2.wp.com
Качественную шумоизоляцию внутри квартиры может обеспечить лишь грамотно установленный натяжной потолок. С целью его создания вначале измеряют высоту комнаты, затем определяют площадь, которую допускается выделить для постройки желаемой конструкции. Исходя их полученных данных, выбирается тип, толщина звукоизоляционного материала.
Порядок действий:
- Тщательно заделать все отверстия, щели между плитами основания и стенками.
- Небольшие трещины требуется зашпаклевать, глубокие – аккуратно заполнить монтажной пеной.
- Исходя из разновидности используемого материала, его возможно: приклеить к основанию; прикрепить специальными анкерами; уложить в заранее подготовленный каркас.
Уложенный под натяжной потолок слой звукоизоляционного материала непременно должен быть сплошнымИсточник zbbr.ru

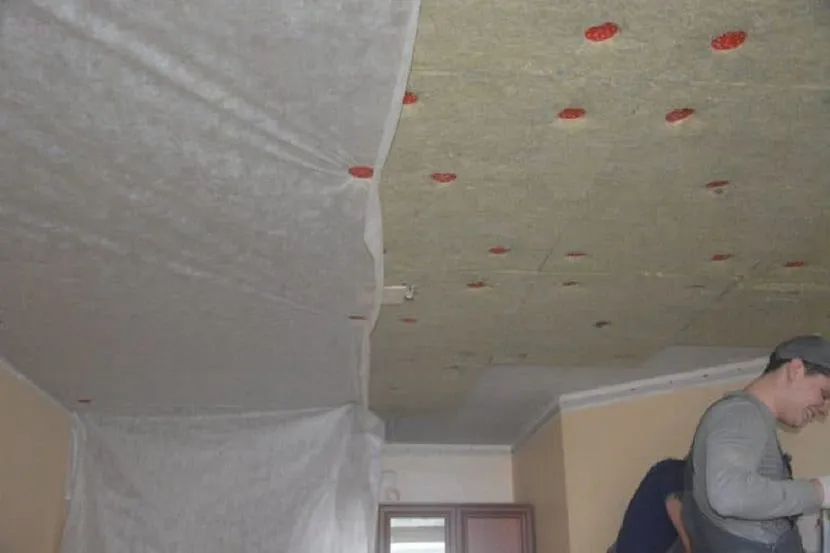

Монтаж звукоизоляции в натяжном потолке
Установка звукоизоляции натяжных потолков и подготовительные работы проводятся до монтажа полотен потолка.
Правила установки звукоизоляции
Для того, чтобы установка звукоизоляции была качественной, необходимо соблюсти некоторые требования:
- монтаж плит нельзя делать сразу. Материал должен вылежаться в помещении, где он будет устанавливаться как минимум 24 часа;
- клей или грунтовку наносят только на сухую поверхность;
- запрещается хранить плиты в помещениях с высокой влажностью;
- разрезать плиты можно только специальным инструментов: ножовкой, циркулярной пилой, электролобзиком.
Установка поэтапно
Для того, чтобы монтировать натяжные потолки с шумоизоляцией, необходимо иметь такие материалы как само полотно, звукоизоляционные плиты, шурупы, дрель, клей и стремянку. Так, существует огромное количество изоляционных материалов, то их установка может варьироваться, но в любом случае монтаж проводят до натяжки полотна потолка.
Виды акустических покрытий и принцип работы
Акустические потолки бывают подвесные и натяжные. Для повышения звукопоглощающих характеристик покрытия в нем выполняются микроскопические отверстия.

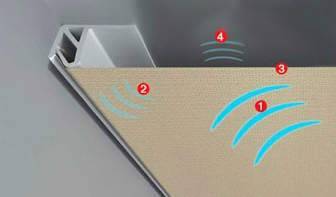

Гашение шума в помещение происходит по следующему принципу:
- Звуковая волна, проходя через небольшие отверстия в покрытии, многократно преломляется и ослабевает, что способствует снижению уровня звука.
- В перфорации потолка находится воздух, который создает сопротивление потоку звуковой волны, из-за чего ее сила ослабевает.
- В запотолочном пространстве постоянно находится воздух. Воздушная прослойка уменьшает прохождение звуковых волн из помещения к строительным конструкциям.
Сегодня несколько производителей выпускают звукоизоляционные потолочные покрытия. Что касается подвесных систем, то это потолки Ecophon и Армстронг. Акустические натяжные покрытия изготавливают два производителя с мировым именем – Черутти и Клипсо. Давайте подробно изучим характеристики, плюсы и минусы каждого потолка.
Выбор звукоизоляционных материалов для шумоизоляции потолка
Классификация шума
Шумы в квартире принято разделять на два типа: воздушный шум (голоса, крики, лай собак) и ударный шум (шаги, прыжки, передвижение мебели, падение предметов, скрипы и т.д.).
Стандартная бетонная плита перекрытия (многопустотная, толщиной 220 мм или сплошная монолитная, толщиной 140 мм) обеспечит звукоизоляцию по воздушному шуму порядка 50 дБ. Стяжка добавит еще 2–3 дБ, поэтому итоговый индекс шумоизоляции составит Rw = 52–53 дБ. Этого достаточно, чтобы не слышать повседневного голосового шума: например, разговоров или телевизора. Для изоляции более громких шумов (кинотеатр, музыкальный центр, крики, лай собак) потребуется дополнительная звукоизоляция потолка.
В части ударного шума дела обстоят хуже – ни одно перекрытие не удовлетворяет нормам. Для примера у типовой ж/б плиты перекрытия 140 мм изоляция ударного шума на 20 дБ ниже норм СНиП даже для домов категории “B”. Не говоря уже о более комфортных классах жилья! Если в квартире сверху не выполнена звукоизоляция пола, то снизу будут отчетливо слышны даже шаги босиком. Для снижения проникающего в квартиру шума выполняют подвесные звукоизолирующие потолки на виброподвесах.
Лучшие звукоизоляционные минеральные плиты
Данные плиты изготавливаются чаще всего на основе базальтовой ваты, которая, кроме звукоизоляционных свойств, также обладает хорошей теплопроводностью. Она поглощает шумы в диапазоне частот 125-4000 Гц при коэффициенте, близком к единице. На последний показатель влияет толщина и плотность их прилегания к стене или полу. Изучив характеристики 7 вариантов, мы остановились на 2 самых лучших материалах для шумоизоляции.
Шуманет БМ
Минеральная плита Шуманет БМ создана на базальтовой основе, которая придает строительным материалам сильные звукопоглощающие свойства. Высокое акустическое качество ей обеспечила хорошая плотность (40 кг/м3), отсутствие пор, как таковых, и толщина в 5 см. Однако именно из-за последнего показателя данный продукт не очень актуален для маленьких помещений, где ценен каждый сантиметр пространства. В упаковке продается по 4 листа с размерами 1200х600, что, с одной стороны, удобно для укладки, а с другой, ускоряет процесс.
Шуманет БМ выполнен из негорючих материалов, а потому устойчив к высоким температурам и пожаробезопасен. Он также достаточно долго служит за счет уверенного противостояния влаге, гниению, микробам благодаря качественной гидрофобной обработке. Невысокая удельная масса (47кг/м3) не дает изделию перегружать несущие конструкции и позволяет выполнить монтаж без применения специальной техники. Его активно используют как для облицовки стен и потолков, так и для заполнения пустот между основными конструкциями.
Достоинства
- Подходит и для производственных, и для жилых помещений;
- Простота укладки;
- Нет неприятного запаха;
- Коэффициент шумопоглощения NRC – 0.9;
- Общий вес – 5.75 кг;
- Гладкая поверхность.
Недостатки
Эстетичность внешнего вида оставляет желать лучшего.
SoundGuard ЭкоАкустик 80
Это более дорогой вариант по сравнению с предыдущим, но и качество, по отзывам, у него несколько выше. Плита экологически чиста и безопасна, так как изготовлена только из акрилового связующего и минерального волокна. Данные листы предназначены для шумоизоляции потолков и стен, с чем неплохо справляются в связи с плотностью в 75 кг/м3. Во время укладки пыль не появляется и рабочее пространство остается чистым, также исключается вред для здоровья, так как никаких опасных веществ не выделяется.
Поскольку в составе этого акустика нет формальдегидов и прочих агрессивных добавок, то его смело применяют для отделки стен и потолков в жилых помещениях, в том числе и в детских комнатах, где проживает ребенок-аллергик. Также данная плита актуальна в студиях звукозаписи, в комнатах для прослушивания и кинотеатрах с нескольких залами для исключения стороннего шума. Ее важная особенность – отсутствие сколов во время укладки за счет хорошей прочности. Монтаж облегчается и за счет укладки плит враспор между стойками, для чего крепежи не требуются.
Достоинства
- Самый высокий класс звукоизоляции – А;
- Пожаробезопасность;
- Устойчивость к воздействию повышенной влажности;
- Обладает теплоизоляционными свойствами;
- Не усаживается с течением времени;
- Не дает неприятного запаха.
Недостатки
Невзрачный цвет.

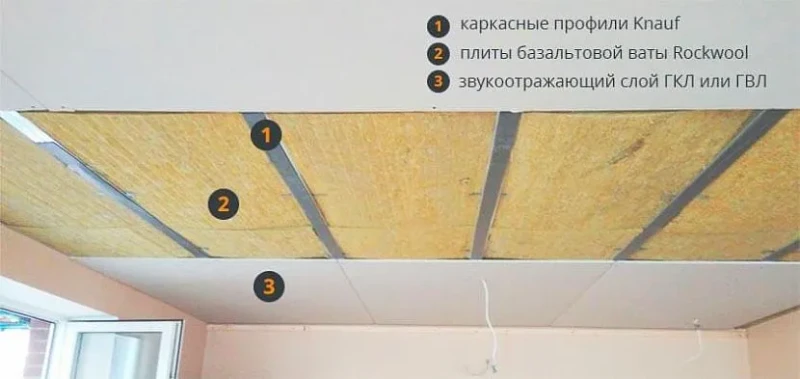

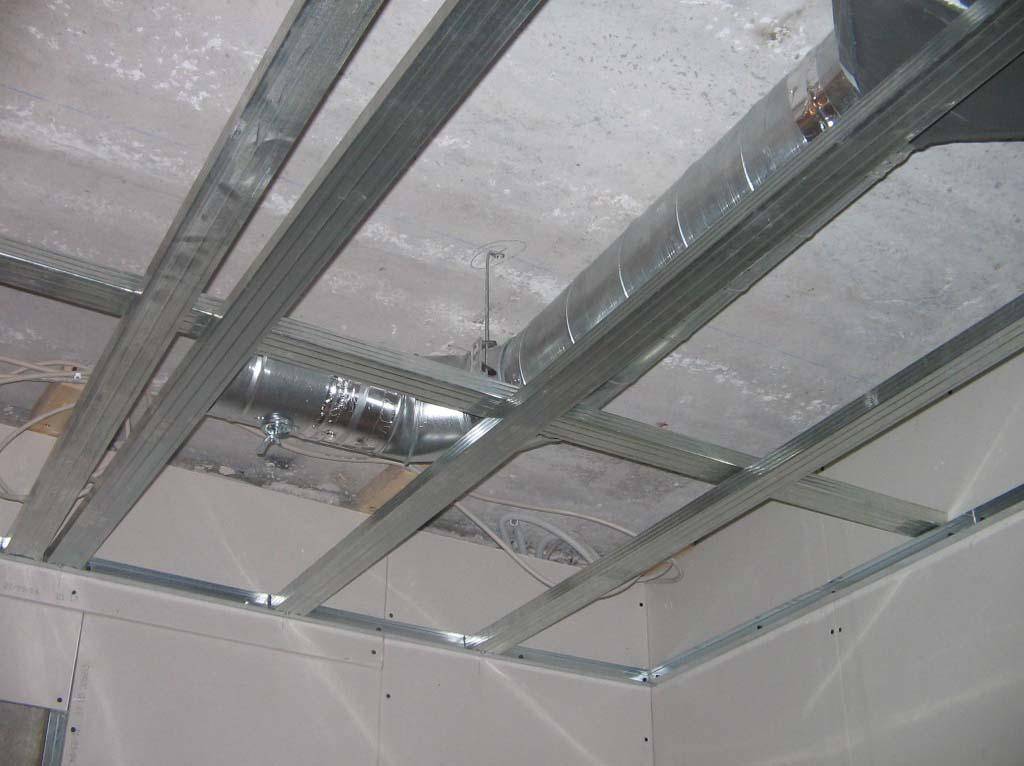

Каркас потолка из профиля под акустические маты
Для оборудования звукоизоляции и теплоизоляции помещений нередко применяется каркас потолка из профиля под акустические маты. Он представляет собой прошитые полотна, сделанные из тонких базальтовых штапельных волокон.
Такое покрытие может быть изготовлено из:
- Стеклянных волокон;
- Базальтовых нитей;
- Кремнеземной ткани.
При установке звукоизолирующего потолка необходимо правильно смонтировать каркас
Такими матами могут быть оборудованы не только потолки, но и стены помещения. К примеру, данный материал отлично подойдет для оборудования шумоизоляции в кинотеатре, концертном зале и даже в транспортном средстве.
К достоинствам акустических матов относятся:
- Рекордно высокий уровень звукоизоляции;
- Термостойкость и защита от огня;
- Водостойкость;
- Устойчивость к вибрациям;
- Безопасность, нетоксичность, высокая экологичность;
- Стойкость к перепадам температуры – они выдерживают температуру от 200оС ниже нуля до 1000 оС выше нуля;
- Большой срок эксплуатации – такие потолки способны прослужить около 50 лет.
Что полезно знать об этом типе потолков
- Такие потолки изготавливаются исключительно из тканевых полотен — полиэстеровой сетки, залитой полиуретаном. Причиной такому решению является прочность полотен. В реальности можно нанести перфорацию и на ПВХ пленку, но большое количество маленьких отверстий значительно ослабит материал.
- Подобные потолки изготавливаются большинством известных фирм. На отечественном рынке наиболее широко представлена продукция таких производителей как Cerutti и Clipso.
- Замечательным свойством полотен является то, что нанесенная фотопечать никоим образом не влияет на качество поглощения звука. Но это относится только к сольвентным чернилам, так как ультрафиолетовая печать после застывания образовывает прочную пленку, которая закрывает перфорацию.
Виды потолочных акустических систем
В продаже встречаются различные виды акустических систем для установки на потолок. Давайте подробно рассмотрим особенности и характеристики каждого вида.
Акустические люстры
Если используются тяжелые габаритные приборы, то установка колонок в натяжной потолок невозможна. В этом случае целесообразно использовать акустические люстры. Динамики устанавливаются на небольшом расстоянии от базового потолка. Акустические приборы встроены в корпус люстры, которая имеет привлекательный современный дизайн. В комплекте с ней идут специальные крепежи для установки.
Акустические люстры можно устанавливать в помещении с высокими потолками и в местах общественного пользования. Их целесообразно монтировать в торговых залах, комнатах с куполообразными потолками и помещениях со вторым светом.
Подвесные динамики
Приборы крепятся на ровной поверхности. Их облегченный обтекаемый корпус хорошо впишется в интерьер любого помещения. Данные динамики можно устанавливать на подшивные и подвесные потолки.
Встроенные динамики
Встраиваемые колонки бывают открытого и закрытого типа. Закрытая разновидность вмонтирована в специальный корпус, а открытые колонки идут без корпуса. Последние приборы предназначены для встраивания в подвесной, подшивной и натяжной потолок.
Если устанавливаются открытые акустические приборы, то перекрытие нуждается в звукоизоляции. Это необходимо для защиты запотолочного пространства от искажения звука и резонанса.
Динамик имеет встроенные ступенчатые переключатели, которые позволяют настраивать звучание агрегата с учетом характеристик помещения. Излучатели можно поворачивать под заданным углом и подстраивать их мощность. Сам динамик закрывается декоративной решеткой под цвет отделки потолка.
Принцип работы и разновидности акустических потолков
Акустические потолочные конструкции делятся на натяжные и подвесные. Звукопоглощение потолочного покрытия повышается за счет наличия отверстий.
Принцип работы перфорированного покрытия заключается в следующем:
- Сила звуковой волны ослабевает за счет сопротивления воздуха, находящегося в перфорации.
- За счет многократного преломления звуковой волны в отверстия потолочного покрытия в помещении становится намного тише.
- Уменьшение шума происходит и по причине его гашения в воздушном пространстве за поверхностью установленного потолка.
Среди подвесных акустических систем наибольшей популярностью пользуются потолки Армстронг и Ecophon. Также известные акустические натяжные покрытия выпускает компания Clipso и Черутти. Рассмотрим особенности и преимущества каждой разновидности подробно.
Натяжные потолки с шумоизоляцией для разных комнат квартиры
После 60-х годов о толщине стен и шумоизоляции в квартирах как бы забыли. Стали строить блочные дома с толщиной стены не более 25-30 сантиметров. Жить в таком доме, как в картонной коробке, слышны все звуки от соседей через стены и потолок. Если с рядом стоящими квартирными шумами еще как-то можно мириться, то топот и передвижение мебели или падения предметов в квартире сверху очень нервируют.
После долгого трудового дня хочется спокойно спать и не просыпаться от посторонних шумов. Если уставший взрослый человек может заснуть быстро, то проснувшийся ребенок засыпает мучительно. К тому же ребенку нужна мама рядом, и это означает, что не выспится не только малыш, но и его родители. Поэтому если задумываться о монтаже потолка с шумоизоляцией, стоит начать с детской и спальни. Материал, из которого изготавливают полотнища экологичен и не может навредить даже маленькому ребенку.
Гостиная – это так же место вечернего отдыха в одно время и сбора гостей в другое. Потолок с шумоизоляцией позволит поставить домашний кинотеатр с хорошим качественным звуком и при этом не мешать соседям сильными звуками. Во время приема гостей такой потолок сбережет нервы соседям.
Кухня. В старых квартирах с маленькими ванными комнатами стандартные стиральные машины ставят в кухнях. Если посмотреть на все однотипные квартиры, то стиральная машина и плита расположены у всех в одном и том же месте. При стирке любая, даже супер современная, стиралка вибрирует и это сильно раздражает. Установив акустический натяжной потолок на кухне можно избежать проблем с шумом от стирки и хождения по помещению в момент готовки.
Кабинет. Если у кого-то в квартире есть помещение для кабинета, то в нем материалом для шумоизоляции можно отделать не только потолок, но и все стены.

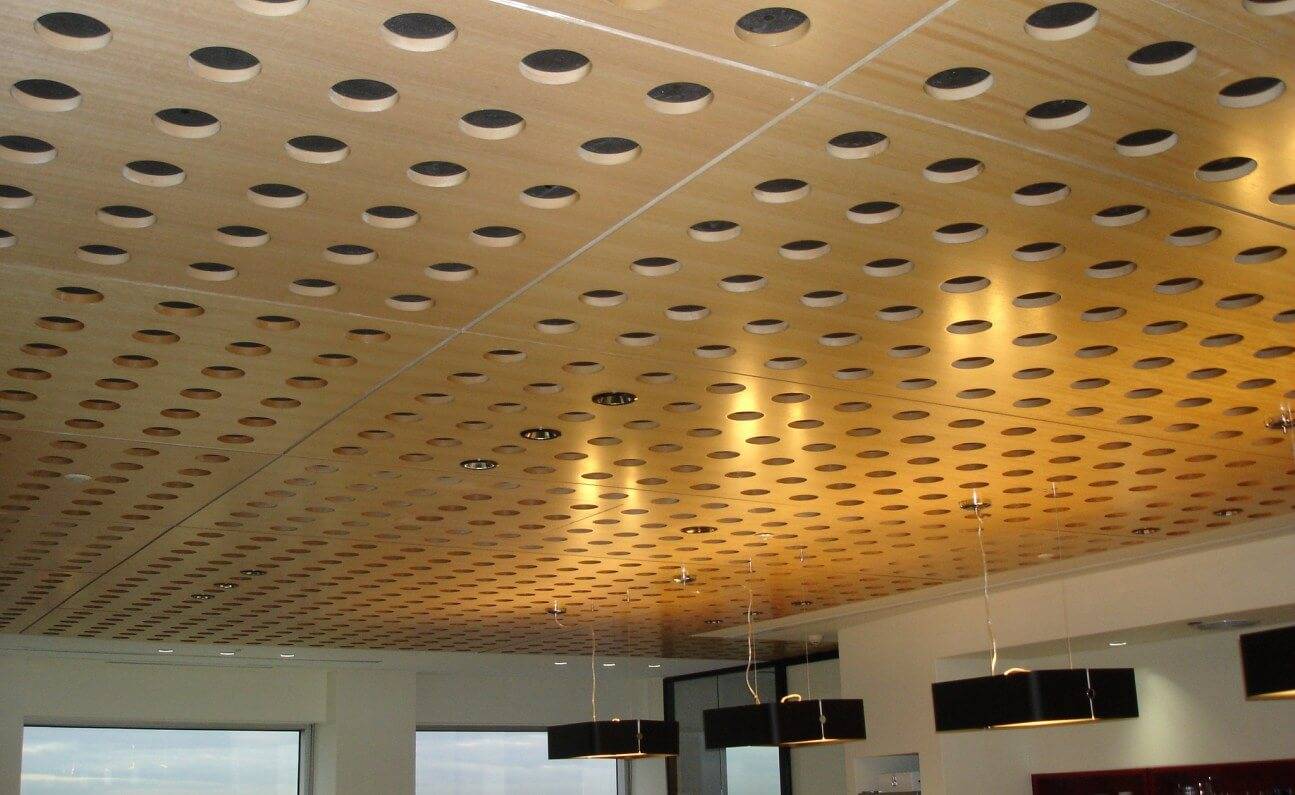

Тип перфорации
Не стоит думать, что все акустические потолки одинаковые.
Одно из основных отличий – метод нанесения перфорации.
Благодаря разным методикам достигается определенный эффект.
В продаже встречаются:
- Полотно с микроперфорацией. Отверстия в них не более 0,1 миллиметра, а располагают их с интервалом в 2 мм. Именно они являются самыми распространенными. Толщина покрытия примерно 0,17 миллиметра – ее вполне достаточно, чтобы предотвратить образование эха в помещении и улучшить его акустические свойства.
- Неравномерная перфорация используется реже. Отверстия ставятся ромбообразно: ширина девять миллиметров, а длина – десять. Толщина пленки аналогична предыдущему типу покрытия, но число дырочек меньше – всего пятнадцать тысяч. Благодаря этому полотно получается более плотным и меньше пропускает звук. А вот его акустические свойства снижаются – в помещении может немного фонить.
- Золотая середина – потолки с уменьшенным количеством перфорации. Отверстия наносятся квадратом с шагом в восемь миллиметр. Итоговая плотность – около 25 000 дырочек. Покрытие хорошо удерживает звук, не пропуская его ни наружу, ни внутрь.
Выбирать этот параметр стоит в зависимости от своих потребностей. Рекомендуем вам проконсультироваться со строителями, которые подскажут оптимальный по технологическим характеристикам вариант.
Шумоизоляция потолка в квартире современные материалы и монтаж
Шумоизоляция потолка в квартире под натяжной потолок – обзор материалов
Шумоизоляция стен и потолка в квартире бывает двух видов: каркасная и бескаркасная. Лучший способ – прокладка изоляции у соседа в квартире на полу, но этот вариант зачастую недоступен. Если сосед отказывается помогать снизить уровень шума, то можно использовать бескаркасную систему ЗИПС, которая на российском рынке является одной из самых популярных.
Последний слой — натяжной потолок, который также имеет изоляционные функцииФОТО: magic-sky.ru
Звукоизоляция потолка в квартире под натяжной потолок может иметь вид модуля, наполненного стекловатой. К преимуществам такого метода шумоизоляции можно отнести пожаробезопасность, хорошее поглощение звуков, экологичность материала и гипоаллергенность.
Другой вариант – каменная вата «Шуманет». Преимущество данного материала в том, что в нём не селятся грызуны и прочие вредители.
Сравнение материалов:
Материал | Индекс изоляции воздушного шума в дБ | Коэффициент звукопоглощения, aw |
ЗИПС панели | 41 | 0,9 |
ISOTEX | 22 | 0,4 |
ШУМАНЕТ — БМ | 39 | 0,95 |
ЭкоЗвукоИзол | 38 | 0,9 |
Если уровень звука в квартире превышает норму, лучше всего воспользоваться изолирующим материалом ЗИПС или ISOTEX.
Статья по теме:
Монтаж потолка Армстронг своими руками
Проектирование потолка Армстронг
- Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
- Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
- Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
- Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
- Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
- Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
- Обозначьте расположения светильников.
- Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.
Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.
Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.
Подготовительные работы перед монтажом потолка Армстронг
- Закончите все строительные работы в помещении.
- Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
- Проведите через середину потолка две линии, параллельные стенам комнаты.
- Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
- С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
- Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
- С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
- Подведите к местам установки светильников провода.
Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.
Крепление элементов подвесного потолка Армстронг
- Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
- Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
- Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
- Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
- Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
- Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
- После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
- Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
- Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
- Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
- Выполните монтаж светильников потолка.
- Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
- Укладку плит начинайте с середины потолка.
- Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.
