Разновидности анкерных болтов + полезная самоделка из нее

Размер и расстояние между анкерными болтами

// ОТДЕЛ КОДА

Существующие строительные нормы и правила 2009 г. Пенсильвании > A4 Снижение опасности землетрясений в существующих деревянных каркасных жилых домах с мягкими, слабыми или открытыми фасадными стенами > A405 Предписания для слабого этажа > A405.

Перейти к полной главе

Связанные кодовые разделы

A405.2.1 Снижение опасности землетрясений в существующих деревянных каркасных жилых домах с мягкими, слабыми или открытыми фасадными стенами, размером анкерных болтов и расстоянием между ними

Анкер болт размер и расстояние должны быть не менее 3/4 дюйма (19 мм) в диаметре и 32 дюйма (813 мм) по центру. При наличии болтов  …

Существующие строительные нормы и правила 2009 г. Пенсильвании > A4 Снижение опасности землетрясений в существующих деревянных каркасных жилых домах с мягкими, слабыми или открытыми фасадными стенами > A405 Предписывающие меры для слабого этажа > A405.2 Минимальная необходимая модернизация > A405. 2.1 Размер и расстояние между анкерными болтами

A406.3.1 Снижение риска землетрясений в деревянных каркасных жилых домах с мягкими, слабыми или открытыми фасадными стенами, элементы плана фундамента

План фундамента должен включать размер , тип, расположение и шаг всех анкеров болты с требуемой глубиной заделки, кромкой и концом .

Существующие строительные нормы и правила 2015 г. Пенсильвании > A4 Снижение риска землетрясений в деревянных каркасных жилых домах с мягкими, слабыми или открытыми фасадными стенами > A406 Информация, которую необходимо иметь на Планы > A406.3 Новое строительство > A406.3.1 Элементы плана фундамента

A407.3.1 Снижение опасности землетрясений в существующих деревянных каркасных жилых домах с мягкими, слабыми или открытыми фасадными стенами, элементы плана фундамента с требуемой глубиной заделки, краем и концом …

Существующие строительные нормы и правила 2009 г. Пенсильвании > A4 Снижение опасности землетрясений в существующих деревянных каркасных жилых домах с мягкими, слабыми или открытыми фасадными стенами > A407 Информация, необходимая для размещения на планах > A407 .3 Новое строительство > A407.3.1 Элементы плана фундамента

2308.3 Дерево, фундаменты и фундаменты

со стальными болтами диаметром не менее 1/2 дюйма (12,7 мм) или утвержденными анкерами , расположенными на расстоянии для обеспечения эквивалентного крепления стальным болтам . Болты должны …

Строительные нормы и правила Пенсильвании 2018 г. > 23 Дерево > 2308 Обычная легкая каркасная конструкция > 2308.3 Фундаменты и фундаменты

2308.3.1 Дерево, фундаментные плиты или подоконники

или прикреплен к фундаменту стальными болтами диаметром не менее 1/2 дюйма (12,7 мм) болтами или утвержденными анкерами на расстоянии для обеспечения эквивалентного крепления …

Строительные нормы и правила Пенсильвании 2015 г. > 23 Дерево > 2308 Обычная легкая рамная конструкция > 2308.3 Фундаменты и фундаменты > 2308.3.1 Фундаментные плиты или пороги

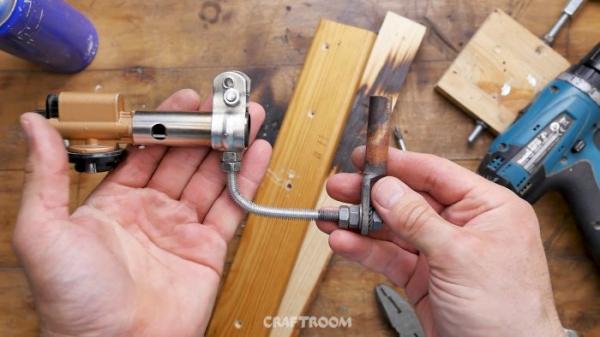

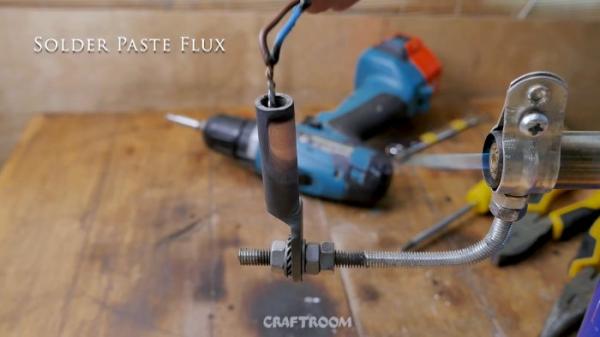

Газовый тигель для пайки скруток

Чтобы сделать скрутку проводов практически вечной, ее нужно запаять. Это удобно делать, окуная ее в тигель. Его можно сделать из большого кабельного наконечника, хомута для крепления трубы и шпильки.

Шпилька сгибается буквой «Г».

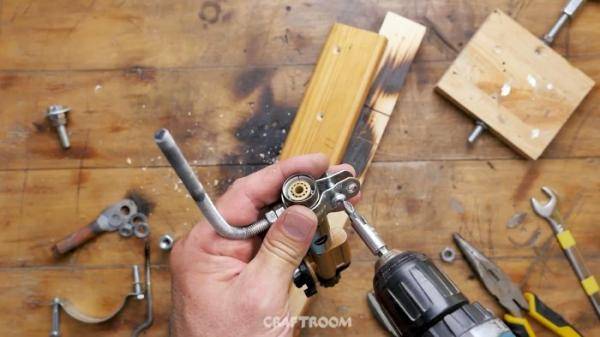

С короткого края она ввинчивается в хомут. Сам хомут выгибается и затягивается на портативной газовой горелке. На длинный конец шпильки парой гаек зажимается вертикально стоящий кабельный наконечник.

Теперь при розжиге горелки пламя будет греть припой в наконечнике. Окуная в такой тигель скрутку, можно ее спаять в считанные секунды. Перед этим жилы обязательно следует обрабатывать спиртовым раствором канифоли.

Самодельный анкер с хитрым креплением

Если вы любите делать что-то своими руками, то рекомендую обратить внимание на данную самоделку, которая представляет из себя, достаточно мощный анкер с хитрой фиксацией. Изготавливается он очень просто, из материалов которые есть у каждого в мастерской или гараже, надеюсь идея вам понравится

Необходимые материалы

• Длинный болт нужного диаметра
• Гайка и шайба
• Листовой металл или профильная труба
• Стальная проволока
• Вспомогательный инструмент

Изготовление анкера

Первым делом нужно вырезать из листового металла или профильной трубы, небольшую полоску.

Толщина её должна быть равна диаметру болта и примерно 4 см в длину.

У болта отпиливаем шляпку и болгаркой делаем продольный пропил, примерно на 5-6 см, а параллельные края (со стороны резьбы) немного стачиваем.

Теперь просверливаем стенки болта и, тем же сверлом делаем отверстие в пластинке, чуть ниже центра.

От стальной проволоки откусываем небольшой кусочек, я его нагрел на огне чтобы он стал мягче, продеваем пластинку между стенок болта и вставляем проволоку, её диаметр должен быть равен диаметру отверстия.

Теперь нужно заклепать края проволоки. Сильно бить не надо, главное чтобы язычок держался и не выпал вместе с проволокой.

Как работает анкер

Тут всё очень просто: в необходимом материале нужно просверлить сквозное отверстие немного больше диаметра болта и, продеть в него анкер, язычком вперёд. Затем подложить шайбу и затянуть гайкой, на фото ниже можно посмотреть как это выглядит:

Как только анкер выйдет с обратной стороны, язычок станет поперёк и не позволит вытащить болт обратно! Вот такое хитрое и простое устройство получилось, надеюсь идея вам понравилась, а ниже, можно посмотреть небольшое видео, где я подробно показываю как работает анкер.

https://youtube.com/watch?v=Im8tp9EPWCg

На этом всё, спасибо что дочитали статью до конца! Если есть какие либо мысли или замечания, обязательно пишите комментарии.

Источник

Виды крепежа

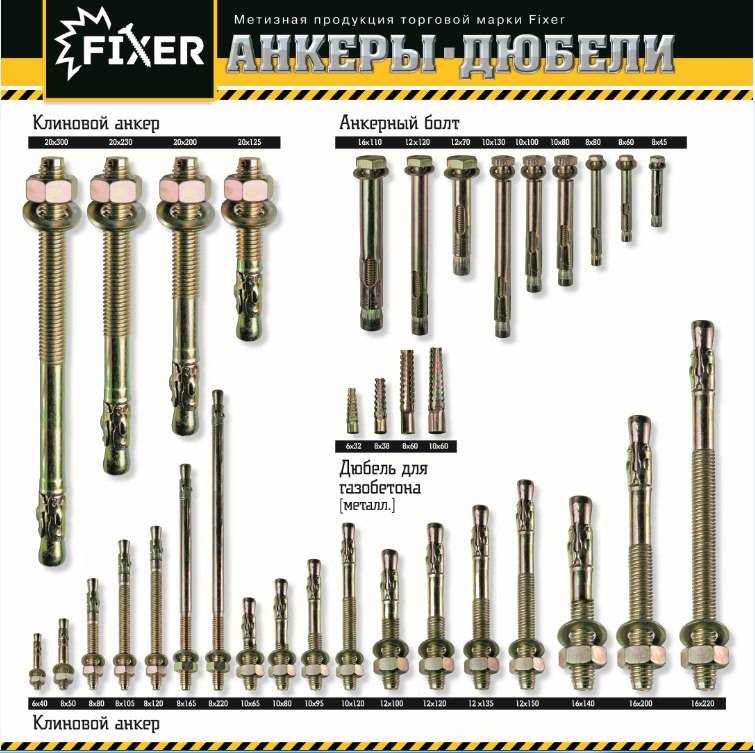

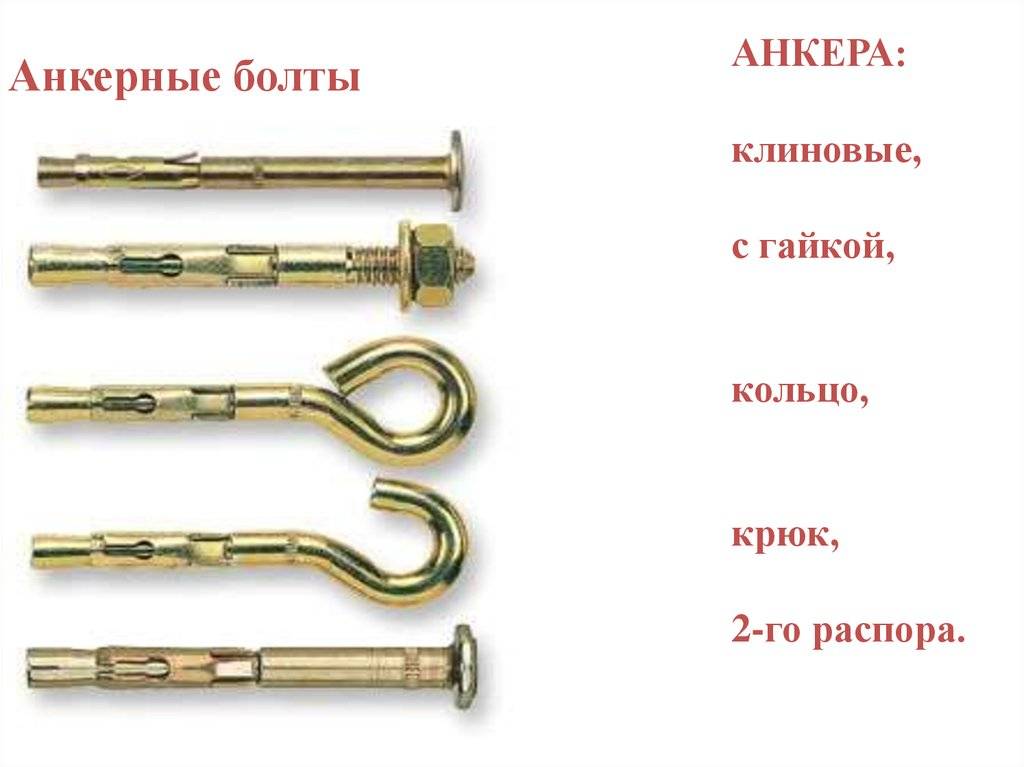

Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

Фото и особенности крепежных деталей представлены в таблице:

Вид анкера	Особенности
Клиновой	Такой болт применяется для крепления достаточно тяжелых конструкций к бетону. Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании. После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.

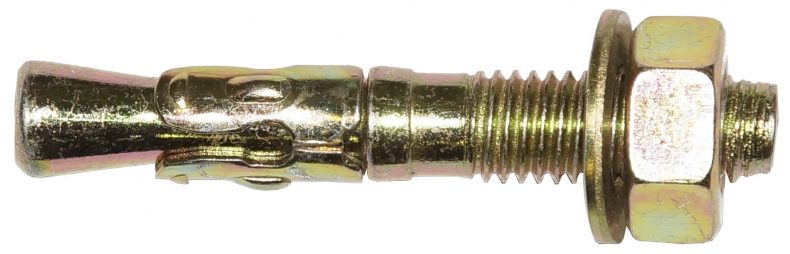

Распорный	Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня. Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.
Разжимной	Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать. Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.
Забивной	Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего. В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.

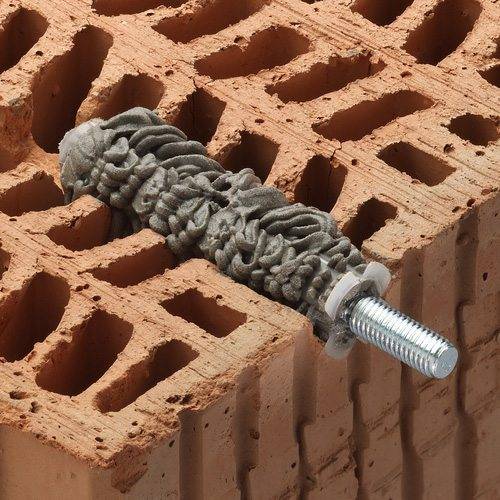

Химический	Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.
Двухраспорный анкер	Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.
Анкер-шпилька	Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST. В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

Помимо перечисленных видов встречаются такие изделия, как:

Анкера для бетона с кольцом

Рымболт для бетона

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

• сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
• усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
• склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

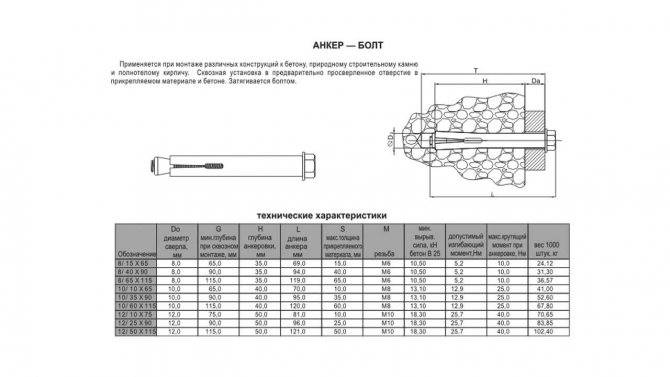

Анкерный болт для бетона

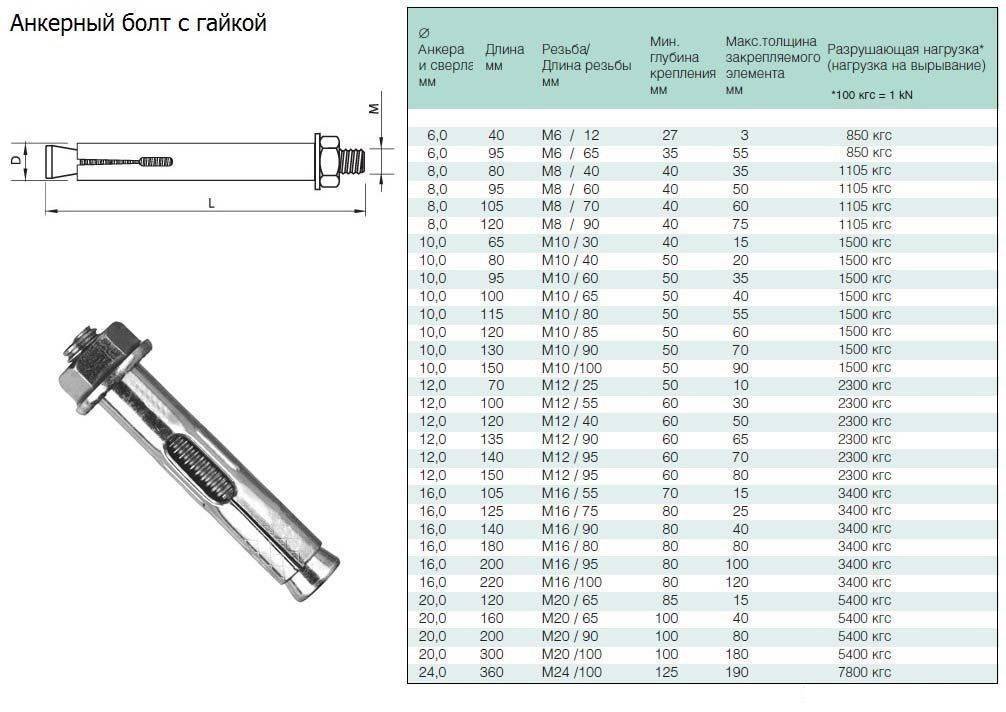

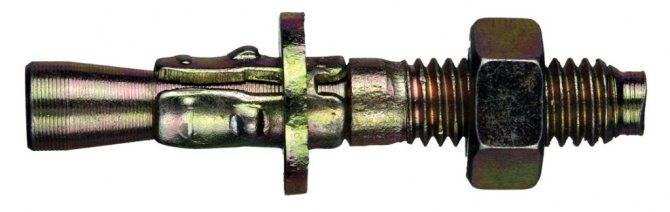

Как устроен анкерный крепеж с гайкой?

Принимая во внимание тот факт, что данный крепежный механизм должен удерживать достаточно тяжелые элементы, он был тщательно продуман и переделан. Главным элементом конструкции в нем является распорная шпилька, которая имеет на одном конце форму конуса, на другом же конце нарезана метрическая резьба, на которую накручивается гайка

На шпильку по всей длине, кроме резьбовой части, надета специальная металлическая втулка с прорезями.

Работает данное устройство по принципу «распора», то есть, когда мы начинаем закручивать гайку, конусообразный конец входит во втулку и распирает ее в отверстии. Отличительной особенностью считается то, что такой анкер имеет литую шпильку, которая намного прочнее других анкерных конструкций. Ну, и, конечно, мы забыли упомянуть про гайку и в обязательном порядке стопорную шайбу, которые накручиваются со стороны резьбы. Шайба не позволяет при закручивании гайки углубляться в отверстие.

В некоторых случаях во время крепления монтажники используют в качестве дополнительного фиксатора вторую шайбу, которая закрывает отверстие на месте установки, но такой подход зависит от конкретных условий монтажа. Сферы применения такого крепежа могут быть достаточно разными: от монтажа лестничных ограждений до тяжелых металлоконструкций. Самое популярное применение на сегодняшний день – это монтаж кронштейнов под кондиционер. Само устройство имеет достаточно приличный вес, поэтому использование такого крепления полностью оправдано.

Инструкция по монтажу анкерных болтов

При помощи данных элементов удается закрепить крупногабаритные сооружения в подвешенном, вертикальном и горизонтальном положении. Выбирать металлические детали можно для работы с плоскостью из кирпича, бетона и гипсокартона.

Подготовка

Предварительно необходимо определить размер самого элемента, который будем использовать в качестве удерживающей точки. Болты следует подбирать таким образом, чтобы они смогли выдержать объём нагрузки, но не следует близко фиксировать их друг с другом, чтобы не испортить декоративные свойства поверхности.

Существует множество критериев, оказывающих влияние на прочность, и способность удерживать металлические конструкции в заданном положении.

Установка

Анкер аккуратно помещаем в отверстие. С помощью молотка увеличиваем прилегание изделия в структуре стены. Вкручиваем резьбовые модели, а после аккуратно затягивают гайку.

Разборочные части анкера должны постепенно раскрыться и соединиться с материалом, тем самым предотвращая деформацию и выскальзывание болта.

Для работы следует воспользоваться простым набором инструментов. К ним относят:

• Небольшой молоток;
• Крестообразная и плоская отвёртка;
• Электрическая дрель;
• Шило;
• Сверло по бетону/камню

Описание

Узнав все известные на сегодняшний день разновидности, можно познакомиться и основными особенностями описываемого изделия. Стоит сказать, что их довольно много (узнайте также как производится обеспыливание бетона).

Рабочие принципы, с помощью которых он удерживается

Первым делом рассмотрим, за счет каких сил этот крепеж удерживается в поверхности, обеспечивая высокую степень надежности.

В данной таблице вы сможете найти множество полезной информации

• Трение. Нагрузки переносятся на основание, благодаря трению шурупа. Для осуществления такого процесса должна присутствовать распирающая сила.
• Упор – компенсация нагрузок за счет силы сопротивления.
• Склеивание – компенсация нагрузок за счет касательного напряжение в районе соединения болта и материала поверхности.

В большинстве случаев имеет место комбинации двух или нескольких описанных выше принципов. Именно так обеспечивается наибольшая надежность.

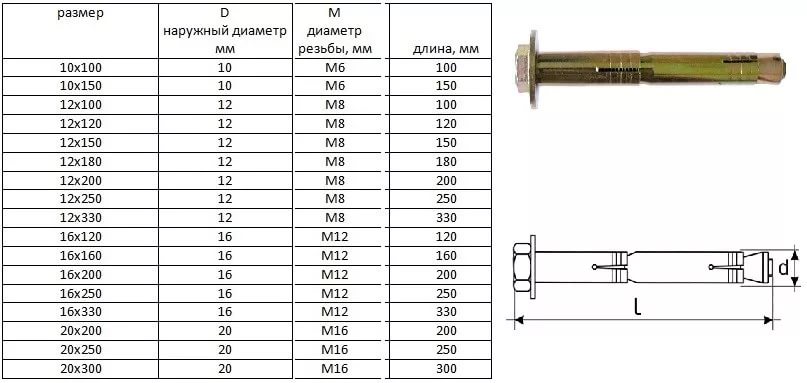

Размерный ряд

Видя маркировку, многие люди не понимают, что означают эти цифры. На самом деле они ставятся по ГОСТУ и могут дать полезную информацию.

Так, видя, к примеру, болт с размером 8*6*60, необходимо знать, что:

• 8 – внешний диаметр (в мм).
• 6 – внутренний диаметр.
• 60 – общая длина.

Впрочем, на прилавках магазинов можно найти товары и с иной маркировкой. Это могут быть иностранные образцы, или же не сертифицированные изделия. В любом случае обязательно поинтересуйтесь об этом у продавца.

Варианты поломки

Крепление анкерных болтов в бетоне может разрушиться. Это может случиться лишь по двум причинам: неправильный монтаж и превышение допустимых нагрузок.

Существует несколько разновидностей:

• Вырыв – подразумевает полное или частичное вырывание шурупа из поверхности. В большинстве случаев физическая целостность основания сохраняется.
• Вырыв основания – абсолютное повреждение соединения из–за нарушения конструктивной целостности. Вызвано оно обычно тем, что на основание оказываются силы, превышающие допустимую норму.
• Излом – повреждение, вызванное слишком сильными изгибающими силами. Обычно разрушение случается во время монтажа.

Вот так крепеж удерживается в кирпиче (на этом изображении срез)

• Срез – абсолютное разрушение вдоль границы основание из–за превышенных сдвигающих сил.
• Плавление.

Советы по выбору

Чтобы выбрать действительно подходящий элемент, необходимо учитывать следующие факторы:

• Тип и величину нагрузок, которые предстоит выдержать крепежу.
• Тип, прочность и структуру основание, а также методика монтажа.
• Тип и размеры элемента, который необходимо повесить.
• Расстояние между соседними отверстиями (если речь идет о большом их количестве).

Трубная конструкция

Существует большой выбор струбцин

Поэтому лучшим вариантом будет сделать их самостоятельно. В хозяйстве желательно иметь несколько видов струбцин, в зависимости от диаметра труб. Для изготовления первого варианта понадобятся два куска П-образного профиля, две гайки и два болта.

Последовательность изготовления:

• Отпилить два куска П-образного профиля примерно 20-40 см и сварить их под углом 90 градусов, как показано на рисунке.
• Для того чтобы не нарезать резьбу в отверстиях, можно просто приварить сверху отверстия гайку.
• Ширину профиля можно выбирать в зависимости от диаметра трубы, с которой будет вестись работа, а болты и гайки наверняка найдутся в каждой мастерской.

Конструкция довольно проста и не требует для изготовления специальных навыков. Такой же вариант можно сделать и для сварки труб «стык встык»: для этого нужно взять П-образный прямой профиль длиной от 1м до 2м, прикрутить к верстаку и сделать аналогичные зажимы, которые были в предыдущей версии.

Разновидности анкеров

Само слово “анкер” является заимствованным из немецкого языка и буквально означает “якорь”. Анкера используются для крепления различных конструкций к деревянному основанию.

Можно выделить следующие типы этих крепежей:

Тип	Краткое описание
Распорные	Для удержания в основании используется сила трения. Для ее максимизации крепежный элемент, вставленный в отверстие, распирается. Для этой цели служит клиновой упор с резьбой внутри, пластиковый дюбель и  т.д.
Упорные	Фиксация обеспечивается замоноличиванием расширенной или ребристой части крепежа в основании. Именно так устроены фундаментные анкеры, применяемые для установки массивного оборудования на железобетонный фундамент

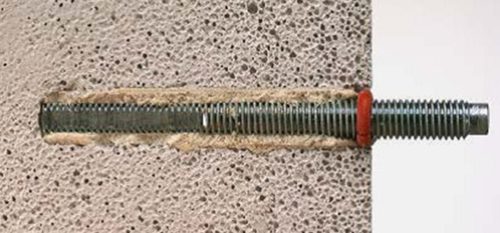

Клеевые	Сцепление с основанием обеспечивается подачей в зазор между стенками отверстия и ребристым стержнем крепежа клеевого состава (как правило, смеси синтетической смолы с отвердителем)
Болт Молли	Этот вид анкеров используется для крепления навесного оборудования к пустотелым перегородкам с низкой механической прочностью (ГВЛ, ГКЛ, ДСП, пустотелый кирпич). При затягивании болта он распирает наружную оболочку в стороны, формируя упор с большой площадью соприкосновения с перегородкой

Клеевой анкер.

А теперь давайте попробуем проанализировать, какой тип анкеров какому способу крепления к деревянным конструкциям подходит:

Болт Молли требует наличия внутри конструкции пустот значительной площади. Как следствие, он может использоваться лишь для навешивания сравнительно легких изделий на тонкие перегородки из доски, вагонки или ДСП;

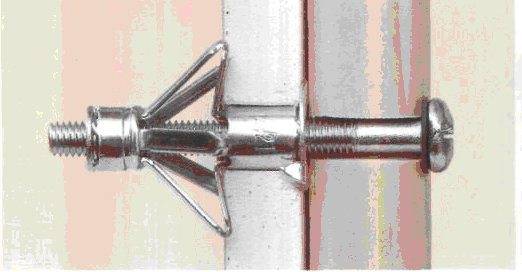

Болт Молли предназначен для тонких перегородок.

• Упорные анкеры отпадают сами собой – они требуют установки на фазе создания массивного основания (в нашем случае – на стадии роста ствола дерева);
• Использование клеевых, в принципе, возможно, но высокая цена этого типа крепежа делает его использование нецелесообразным.

Очевидно, что анкерные болты по дереву должны быть распорными. Однако и здесь есть важный нюанс.

Дело в том, что прочность дерева при усилиях, действующих в разных направлениях, будет сильно различаться:

1. Если вектор усилия параллелен волокнам, древесина обеспечит огромную прочность на разрыв;
2. Если вектор усилия перпендикулярен волокнам, разрушающее усилие будет в разы меньшим.

Проще говоря, если расклинить древесину между волокон, она с большой вероятностью расколется. Между тем типичный распорный анкер создает распирающее усилие радиально, что в любом случае потенциально опасно для деревянной конструкции.

Однако этой усилие может быть резко уменьшено несложным маневром:

1. В качестве расклинивающего элемента (дюбеля) используется сама древесина;
2. Отверстие делается лишь немногим меньше диаметра гребней резьбы анкерного болта.

Уважаемый читатель, получившаяся конструкция ничего вам не напоминает? Ну, разумеется: перед нами… обыкновенный шуруп.

Знакомая конструкция, не правда ли?

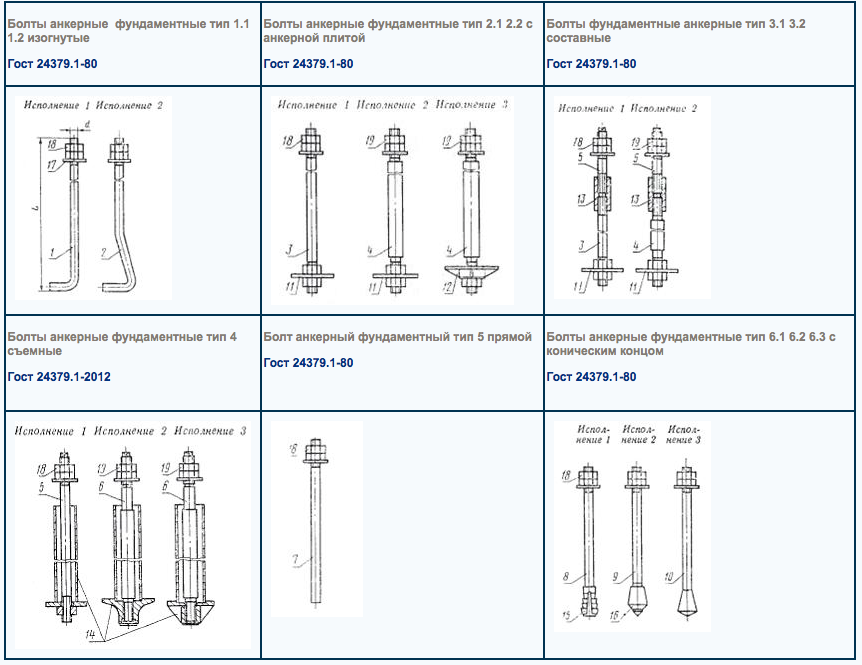

Разновидности анкерных болтов

Классификация анкерных болтов, предлагаемых современными производителями, производятся по многим параметрам. Все они делятся на две категории:

• с механической фиксацией;
• применением химических клеевых наполнителей;
• на виброзачеканке.

В первом случае надёжность крепления обеспечивается за счёт создания условий существенно увеличивающих силу трения. Во втором – к первоначальному эффекту (механическому креплению) добавляется крепление за счёт применения надёжных клеевых соединений. В этом случае используется эффект агдезии – способности клеящего состава проникать в поры материала, где помещена втулка. Для реализации крепления необходим тюбик с клеящим составом и специальный пистолет. Сначала в отверстие выдавливается клей. Затем забивают анкерный болт. Такие анкеры применяют для крепления конструкций в некоторых марках ячеистого бетона или в стенках, изготовленных из материала с пористой структурой.

Более подробно виды анкерных болтов классифицируются по следующим параметрам:

• назначению и области применения;
• форме конструктивного исполнения;
• геометрическим размерам;
• типу крепления;
• форме головки;
• материалу втулки.

Более подробно назначение и область применения приведена ниже. По форме конструктивного исполнения различают следующие виды анкерных болтов:

• конструкция с наконечников в форме крюка;
• с закреплённым на наконечнике кольцом;
• с закреплённой гайкой;
• анкер шпильки.

Установленные крючья используются для последующего монтажа навесных конструкций. К готовым кольцам крепят изделия, у которых предусмотрена навесная система на канатах или тросах. Бывают анкерные болты с закреплённой гайкой. Это позволяет установить глубину вкручивания анкера. Последняя конструкция имеет крепление с обеих сторон. Они затягиваются гайкой. Чаще всего такие болты снабжены конусообразной рабочей частью втулки. Применение такой конструкции позволяет выбрать наиболее оптимальное давление на стенки отверстия, то есть силу сцепления анкера и стены.

Анкер шпильки подразделяются на HAS и HST конструкции. Они позволяют работать в бетоне склонном к растрескиванию. С их помощью осуществляют сквозное крепление.

По типу крепления в стене или потолке анкеры подразделяются на две категории: распорные и клиновые. Наибольшее распространение получил первый тип. На практике применяют одно и двух распорные конструкции. Изделие второго типа снабжено двумя гильзами, что позволяет повысить сопротивляемость и улучшить надёжность крепления.

По форме головки анкерных болтов выполняются под ключ или под отвёртку. Во втором случае наиболее распространёнными являются нарезы под крестовую отвёртку.

В зависимости от типа крепления он подразделяются:

• обычный анкерный болт;
• болт с втулкой и гайкой;
• цанговый болт распорного типа;
• забивной анкерный болт.

Все эти конструкции работают по принципу расширения втулки в момент закручивания стержня болта. Самую сложную конструкцию втулки имеет цанговый болт. На её поверхности нанесены четыре разреза. Поэтому в момент вкручивания её конец принимает форму четырёх лепестков, что позволяет повысить надёжность установки. Забивной анкер имеет конусообразную втулку с внутренними прорезями. Во время забивания анкера в отверстие втулка сжимается, центральные надрезанные части расширяются.

Анкерные болты изготавливаются из стали или латуни. В соответствие со стандартами и строительными нормами и правилами сталь выбирается в зависимости от области применения и условий эксплуатации крепежа. В некоторых случаях применяют отдельные марки углеродистой стали, например ВСт3кп2, для условий низких температур используют низколегированную сталь марки 09Г2С-8 или их аналоги.

Основные разновидности

Крепежи-анкеры классифицируются по методу действия. Элементы бывают следующих типов:

1. Химические. Это специальные капсулы, внутри которых находится сильнодействующий клей. Элемент помещается внутрь отверстия. В момент вкручивания анкерного болта, капсульная оболочка разрывается, и клейкий состав начинает быстро застывать, закрепляя изделие. Анкеры химического типа часто применяются для установки конструкций в пустотелые перекрывающие плиты. Но эта разновидность анкер-болтов стоит довольно дорого, поэтому она не пользуется особой популярностью. Другой недостаток — нужно ждать, пока клейкая субстанция полностью затвердеет.
2. Механические. Такие анкеры фиксируются посредством распорной силы, когда изделие вкручивается в основание. Эти крепежи имеют доступную стоимость, соответственно, и применяются гораздо чаще.

Механические анкеры, в свою очередь, тоже делятся на несколько подвидов: клиновые, забиваемые, разжимные и распорные.

Клиновые фиксируются с помощью специального клинышка, который находится внутри гильзы болта. При ударе элемент начинает распирать гильзу, что и позволяет добиться высокой прочности соединения. Клиновые анкеры могут оснащаться дополнительной гайкой. В таких устройствах за расклинивание отвечает специальный стержень, который удаляется после работы, а вместо него ставится шпилька.

Забиваемый тип анкерных болтов характеризуется очень простой конструкцией, которая не предусматривает наличия клина. Фиксация производится благодаря гильзе, имеющей особые края. При ее забивании они деформируются и обеспечивают крепление. Такие элементы удобно использовать для кладки из бетона, натурального камня и кирпича.

Разжимные элементы в народе называют «бабочками». Они зачастую используются для листовых и тонкостенных материалов. В конструкции этих анкеров есть специальные прорези в центре гильзы. При вкручивании винта, его задний конец деформирует гильзу, образуя некое подобие лепестков, которые прижимают болт. Преимуществом этой разновидности болтов считается легкий демонтаж при необходимости. «Бабочка» применяется для ДВП, пластика и гипсокартона. При наличии в стене арматуры, перед монтажом анкеров ее нужно удалить.

Распорные анкерные болты — самые популярные изделия, так как ими проще всего пользоваться. Их монтаж не требует тщательного соблюдения диаметра и глубины отверстия. Но такие анкера можно использовать лишь для полнотелого кирпича и бетона.

Монтаж анкерных болтов

Болты выставляют четко по размерам, до заливки бетоном фундамента. Проблема здесь в том, что арматурный каркас или опалубка при заливке бетоном могут сдвинуться и соответственно установленные анкера так же уйдут.

Мой способ выставления фундаментных болтов. Возьмем для примера ступенчатый фундамент. Для того чтобы можно было надежно закрепить анкера к арматурному каркасу, мы заливаем нижнею часть фундамента. Через два дня, когда бетон встал и арматурный каркас зафиксирован, можно приступать к выставлению болтов.

Первым делом завершаем работы по выставлению опалубки. Закрепляем ее так, чтоб она стояла «мертво» не сдвинулась и не развалилась при заливке бетонной смесью.

После этого с помощью нивелира отмечаем на фундаменте высотную отметку минус 10 сантиметра от его верха по проекту. Один человек стоит на нивелире, другой держит рейку и третий с маркером обозначает отметки по углам фундамента на арматурном каркасе.

На анкерах так же откладываем минус 10 сантиметров от верха проектной отметки фундамента. Допустим, анкер выступает из фундамента на 15 сантиметров, тогда мы от его верха откладываем 25 сантиметров. При совмещение отметок на фундаменте и анкере мы выставляем их четко по проектным высотным отметкам.

Дальше без геодезиста не обойтись с его точным прибором, который называется тахеометром. Я не раз пробовал выставлять самостоятельно с помощью натягивание шнурок по осям, но не попадал в размеры.

Причин несколько ветер подул, шнурка отклонилась, рулетка с погрешностью или человеческий фактор запутался в размерах. В этом деле, чем точнее, тем лучше.

Геодезист с точностью до миллиметра выносит оси на фундаменты, к которым мы привязываемся при установке анкерных болтов.

В основном болты крепят с помощью сварки, но на объекте в Кстово технадзор встал в позу если в проекте не указано, что их надо сваривать, то я запрещаю. Считал, что это ослабляет металл и он не будет выдерживать расчетную нагрузку. Мы крепили их на вязальную проволоку и в итоге все анкера при заливке бетона сместились.

Как крепят с помощью сварки? Забыл сказать после выставления необходимо зафиксировать арматурный каркас фундамента с помощью наваривание стопоров. Стопор это обрезки арматуры, которые привариваться к каркасу и упираются в опалубку, таким способом мы не даем ему двигаться.

Кроме этого еще необходимо наварить арматуру, допустим анкер диаметром 24 мм. стоит строго по оси. Мы привариваем к каркасу две арматуры на расстояние 12мм. от оси. В результате угол их пересечение является местом для крепления анкерного болта. На фото ниже я показал о чем идет речь.

Последствия неправильного выставления анкерных болтов.

Если фундаментные болты выставлены не по размерам, это будет видно после съемки геодезистом и нанесение размеров на исполнительной схеме. В итоге для фирмы будут такие последствие, как перерасход денег и времени, рассчитанных на строительство объекта.

В Кстово, когда технадзор увидел на схеме, что анкера стоят не в допусках запретил их гнуть с помощью сварки или расширять отверстия на пятках колонн.

Кстово

Не правильно установленные анкерные болты срезали, установили химические строго по привязки к осям и работы продолжились.

Что такое высокопрочные болты, как их подготавливать перед установкой, каким инструментом закручивать читаем здесь.

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!

Достоинства и недостатки анкерных соединений

Преимуществами подобных соединений являются:

• обладают наилучшей нагрузочной способностью;
• снабжаются широкой номенклатурой фиксирующих элементов;
• возможность использования в различных условиях окружающей среды;
• простота применения (отсутствует необходимость использовать специфическое оборудование для установки);
• возможность применения для статических и динамических конструкций.

К недостаткам профессионалы относят:

• необходимость аккуратной подготовки отверстий в прочных конструкциях;
• тщательный подбор типа анкера;
• более высокая стоимость.

Правильно подобранный анкерный крепёж позволит надёжно прикрепить конструкцию к стене потолку или полу. Он позволит получить долговечное и надёжное соединение.

Расчёт нагрузок анкерных болтов. Цены

Расчёт ведётся на основании соотношения размеров болта, его категории прочности и разрушительных сил (динамические нагрузки), спровоцированных массой соединяемых конструкций (статические нагрузки):

• вырывающая сила;
• изгибающий момент;
• крутящий момент;
• комбинированные нагрузки.

Из чего складывается цена на анкерные болты.

Разброс цен на рынке строительных материалов всегда позволяет товару найти своего покупателя. При сопоставлении прайс-листов, видно, что цены на анкерные болты складываются из различий:

• в величине изделия;
• по назначению;
• по материалу;
• в величине закупочной партии
• инновационных модификаций;
• популярности производителей.

Более подробно про расчёт нагрузок анкерных болтов и цены на них рассказано тут.

Анкерный болт: разновидности и назначение
